Поперечный упор QA-DF 500/700 или упор для рядов отверстий (498590)

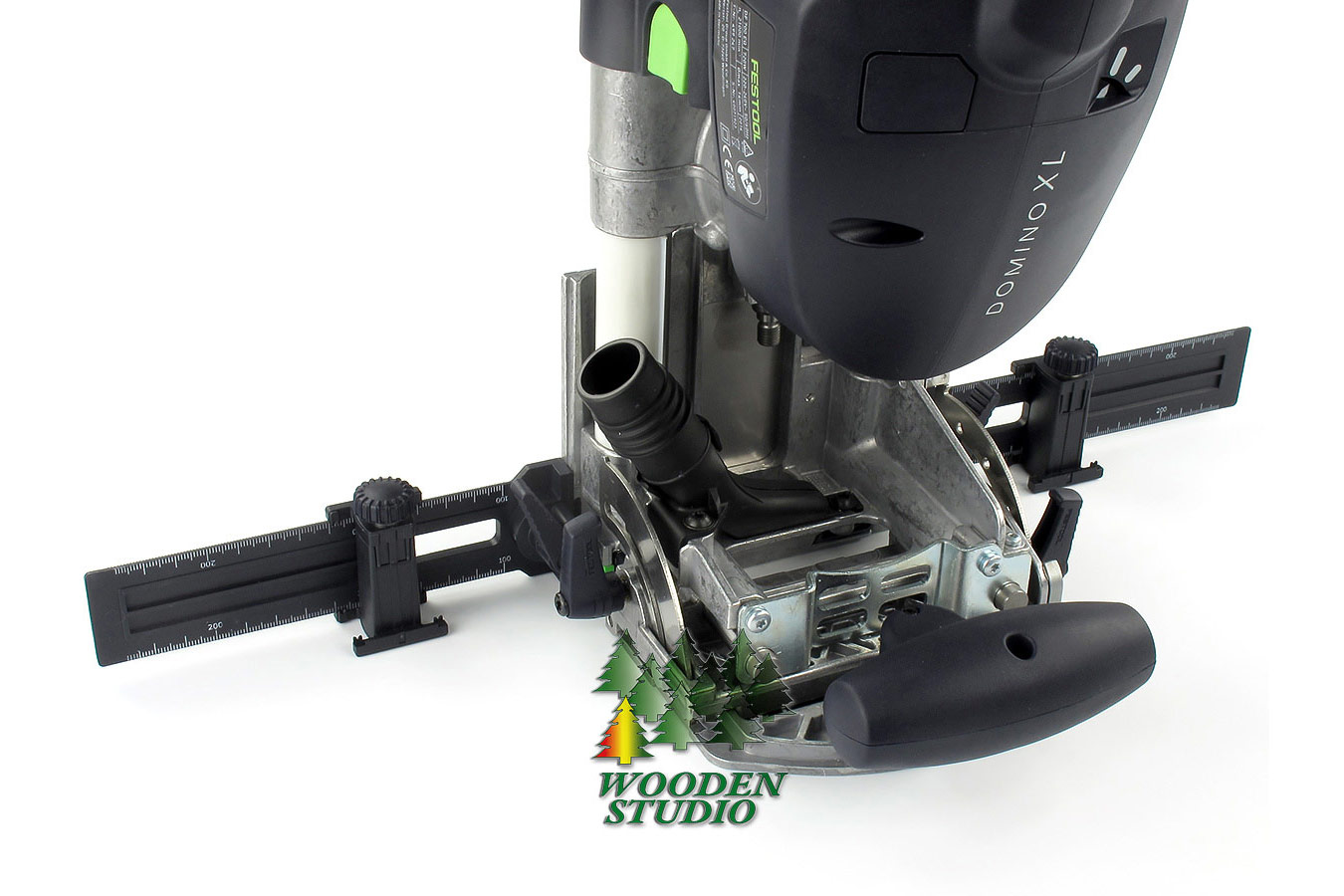

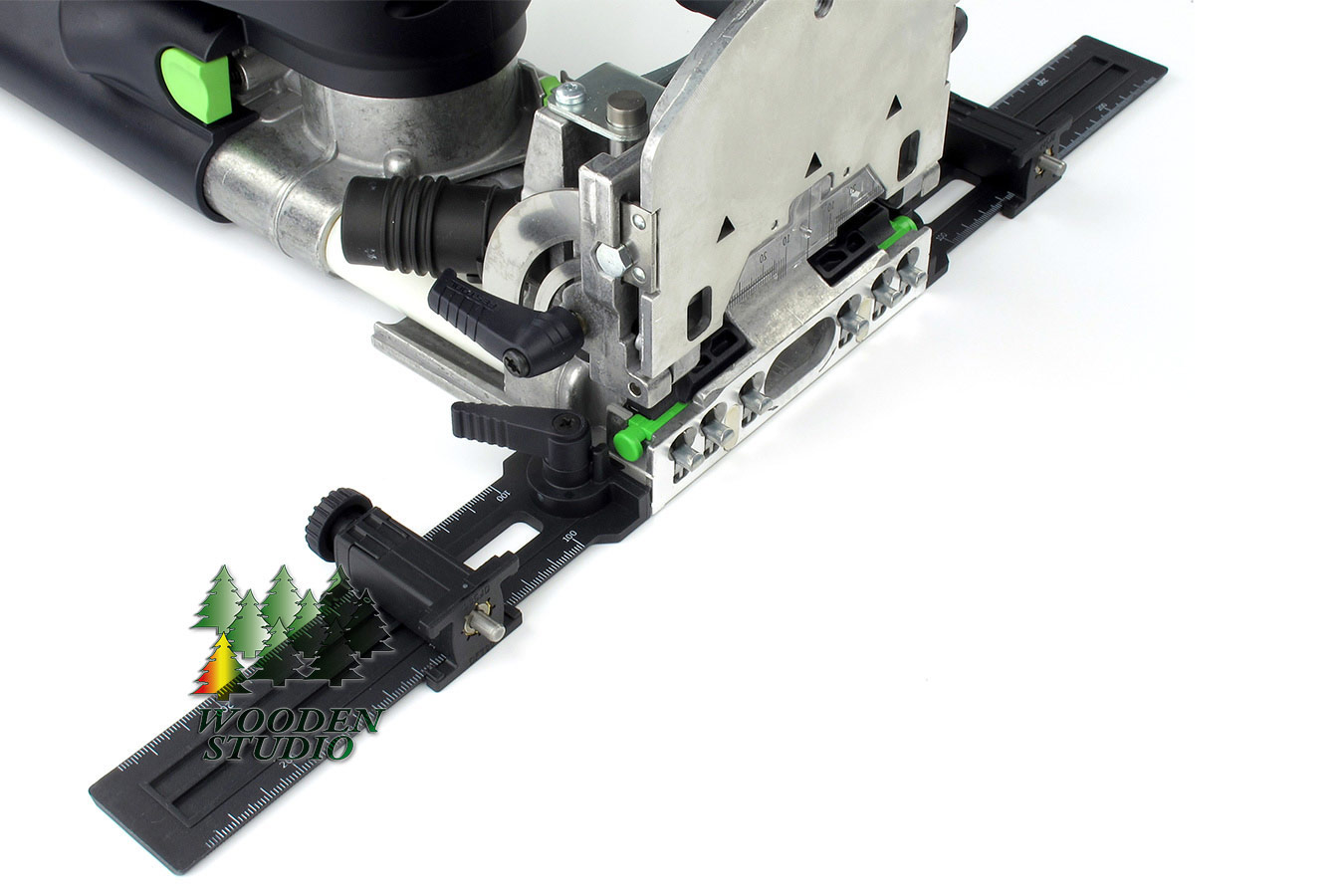

Поперечный упор QA-DF 500/700, он же упор для рядов отверстий, предназначен для использования с дюбельными фрезерами Festool Domino DF 500 Q и Domino XL DF 700 EQ.

При помощи поперечного упора QA-DF 500/700 498590, мы имеем возможность фрезеровать ряды отверстий как по кромке, так и по пласти деталей с заданным шагом в диапазоне от 100 — до 205 мм (шкала 1 мм) без предварительной разметки.

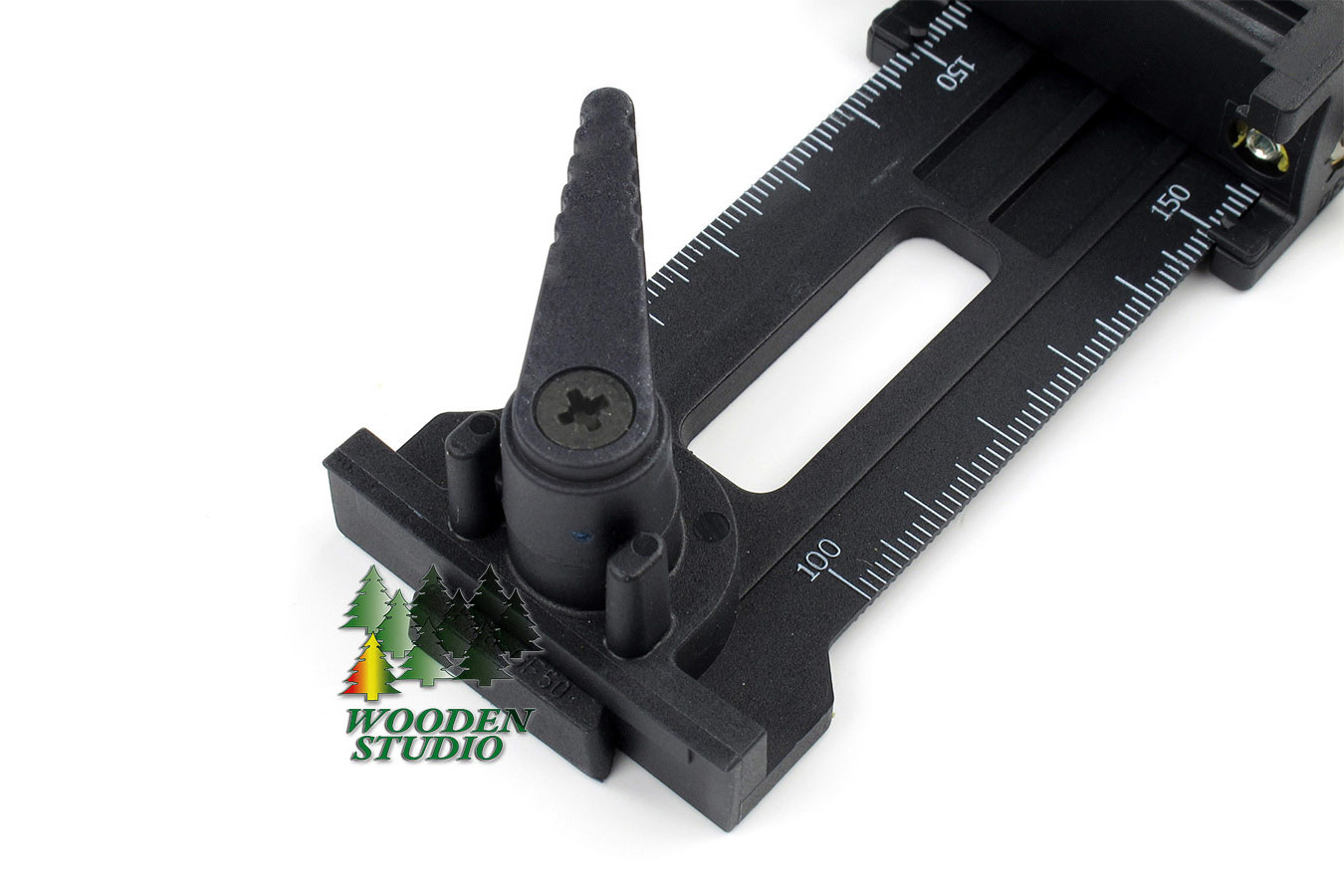

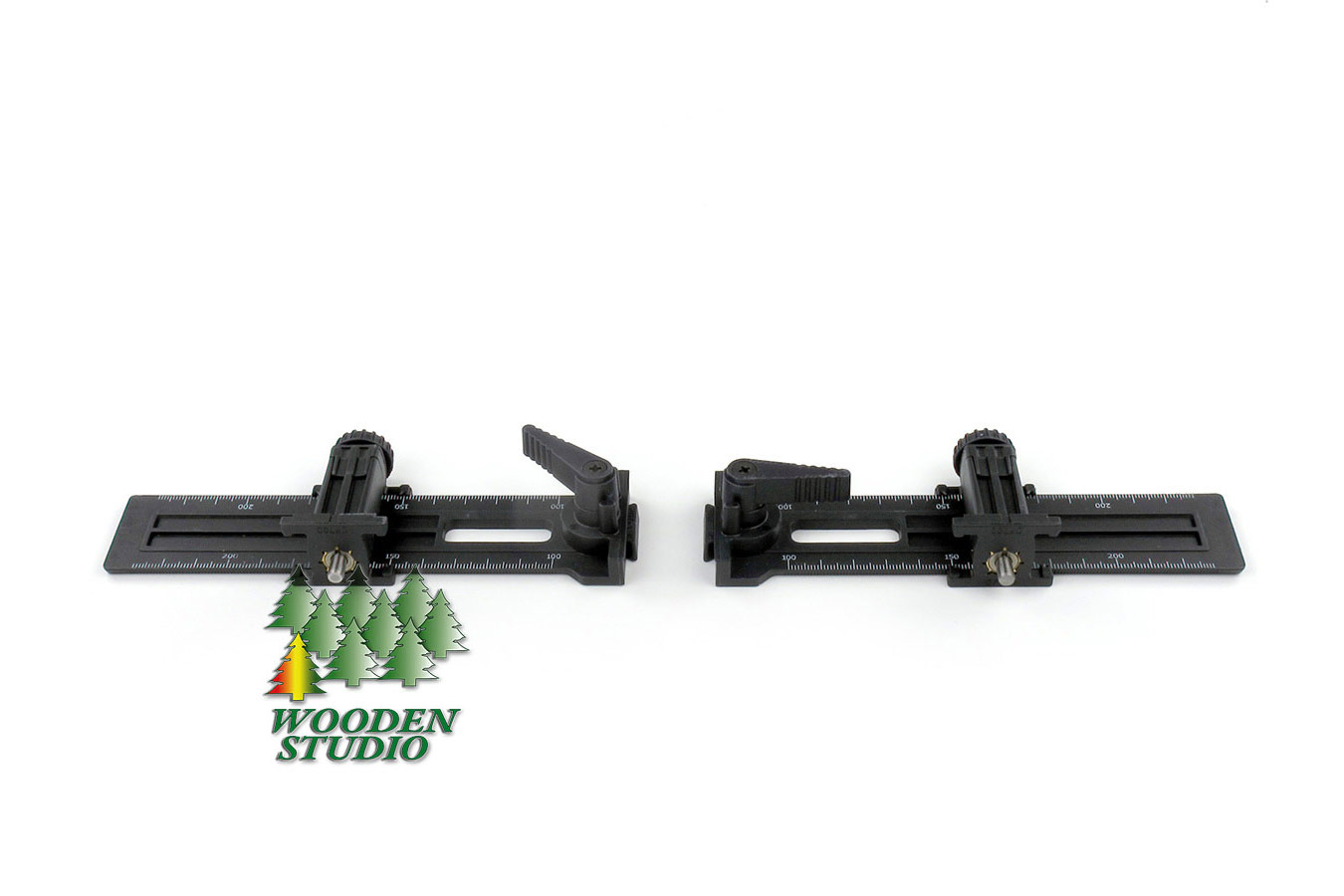

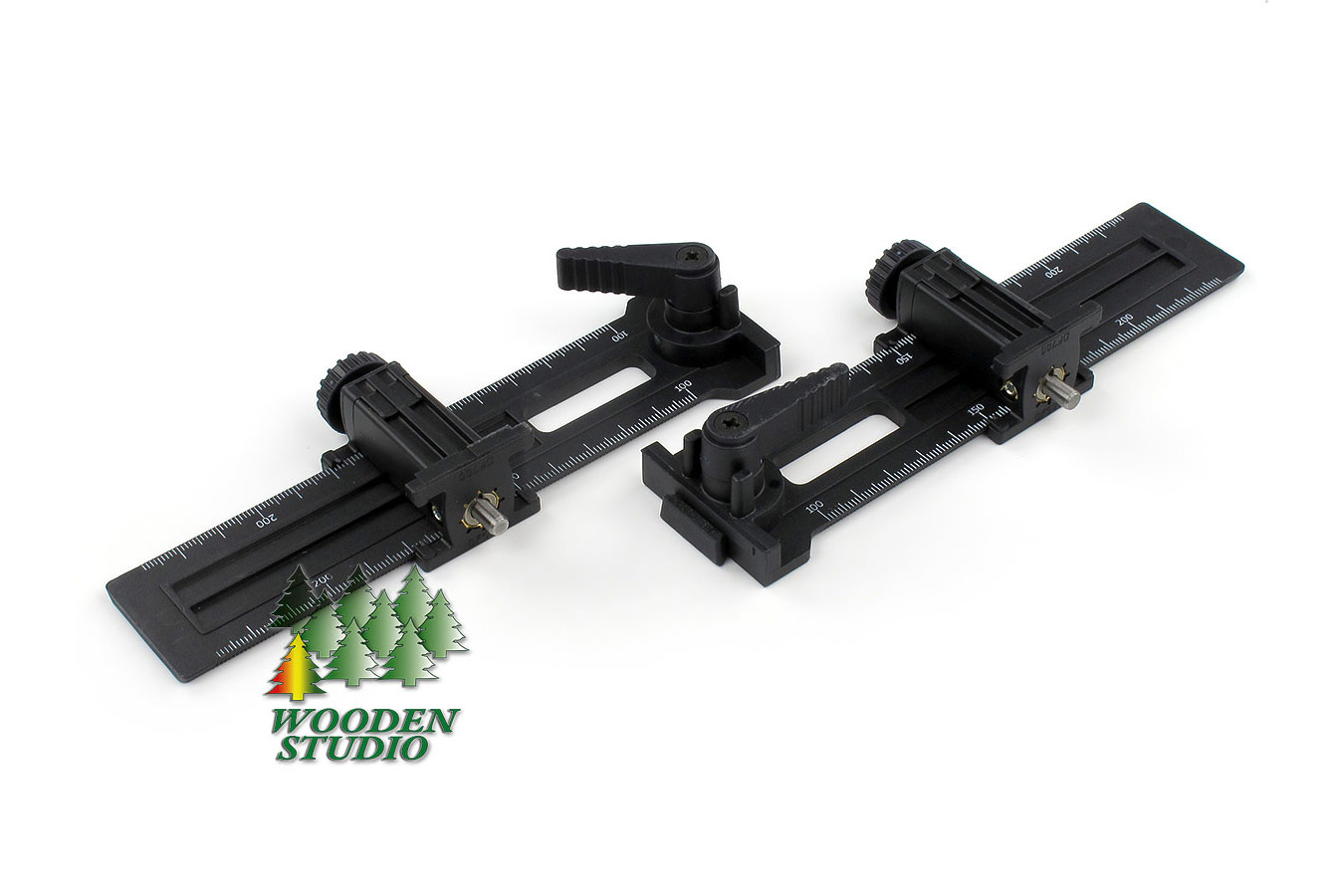

Конструкция состоит из двух удлинительных пластин с подвижными блоками. Пластины на торцах имеют систему быстрой фиксации, которая позволяет крепить удлинители непосредственно к корпусу пазово-дюбельного фрезера.

Вдоль краев удлинителей имеются шкалы и насечка с шагом 1 мм, для точного позиционирования подвижных блоков. Каждый подвижный блок в свою очередь имеет подпружиненный выдвижной штырь.

В конструкции подвижных блоков предусмотрена микрорегулировка положения выдвижных штырей. Она позволяет точно юстировать расстояние от штыря до края фрезеруемого отверстия. Это дает возможность настроить идеальное положение краев правой и левой заготовок.

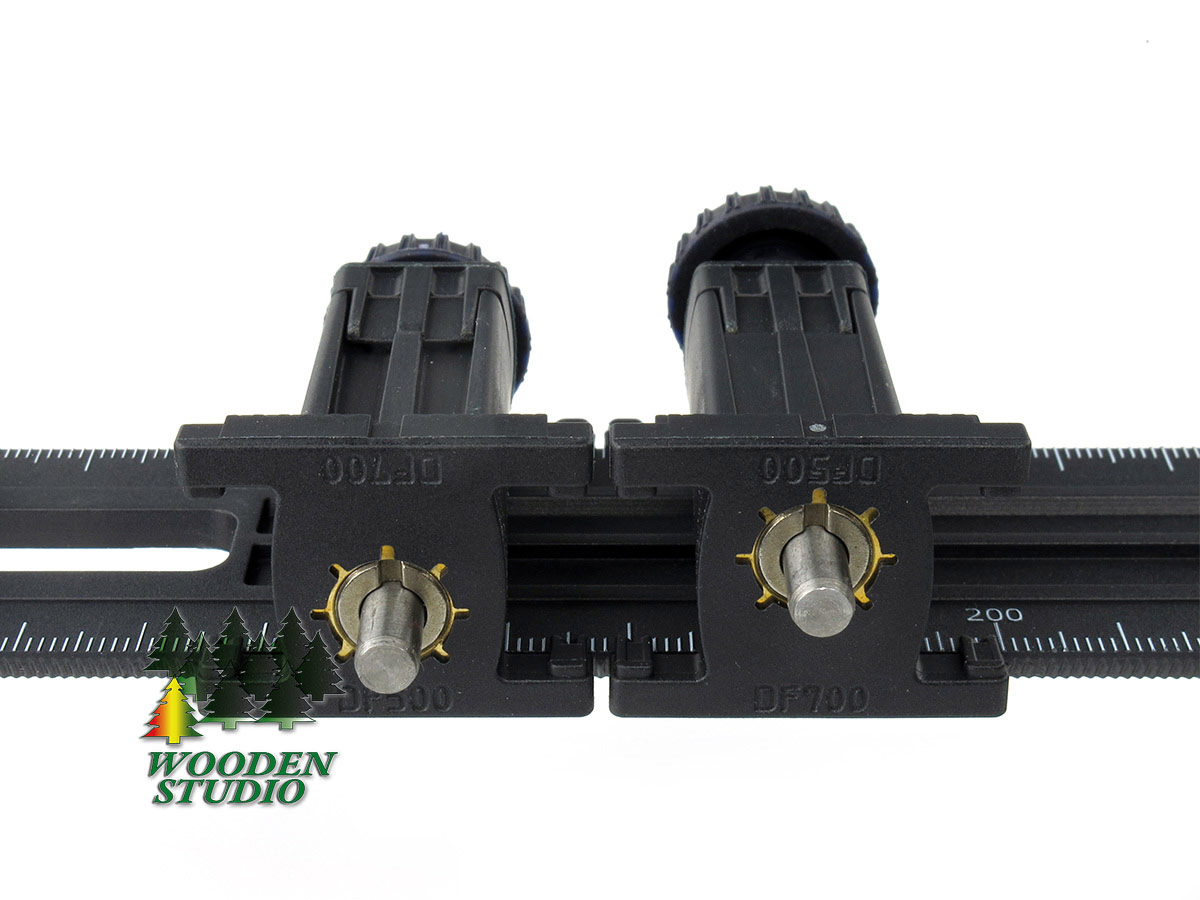

Так же, подвижные блоки можно переворачивать на 180° градусов. При этом расстояние от центра оси выдвижного штыря до нижней плоскости равно 10 мм для использования с фрезером Festool Domino DF 500 Q, или 15 мм для Festool Domino XL DF 700 EQ.

Определить для какого из фрезеров настроен подвижный блок в данный момент, можно по торцевой надписи возле выдвижного штыря.

Подробнее о расширенных возможностях использования поперечного упора, смотрите в разделе поддержки покупателей — «Секреты и технологии».
