Библиотечная комната. Часть 3 — «Тумбы подвесные»
( Четверг, 12 Ноября 2015. Автор: Дмитрий Довженко. Просмотров: 8889. )

Библиотечная комната. Столы | Книжные полки | Тумбы подвесные

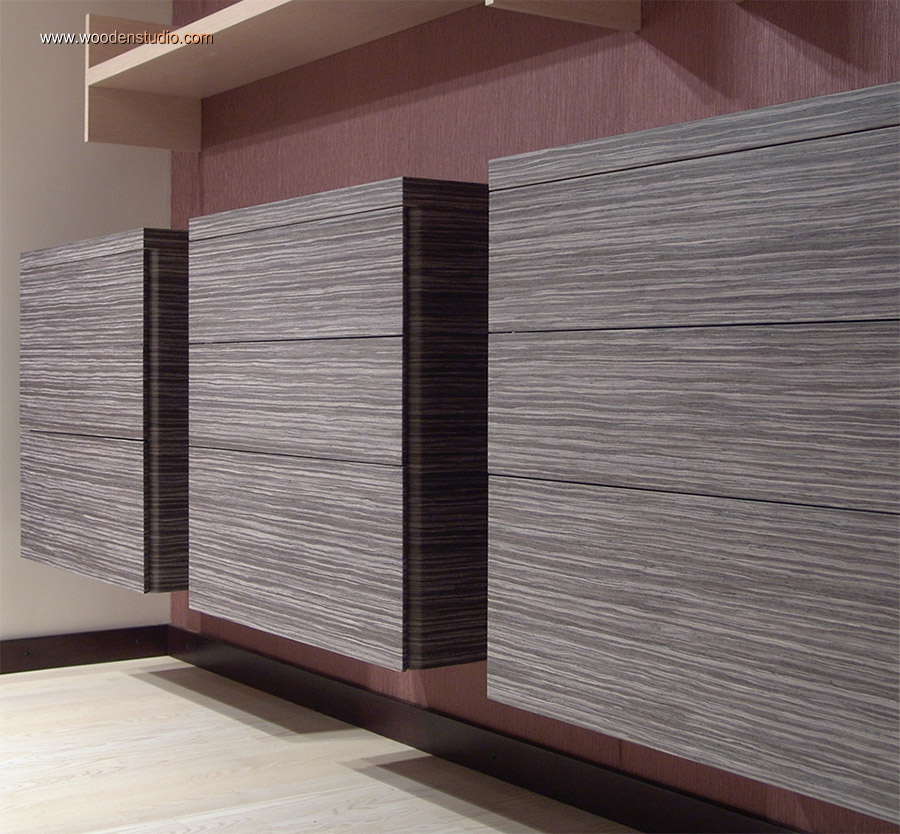

Библиотечная комната. Подвесные тумбы с выдвижными ящиками.

Проект: март 2011 (продолжение)

Появилось немного времени для продолжения рассказа о библиотечной комнате.

В этой части расскажу о трех подвесных тумбах с выдвижными ящиками.

Как и в предыдущих изделиях этого проекта, в основе корпусов применялась березовая фанера. Отделка, подобна столам из первой части — искусственный шпон из натуральной древесины.

Каждая подвесная тумба имеет три выдвижных ящика, которые установлены на выдвижных направляющих скрытого монтажа.

На фасадной части изделия рисунок шпона подбирался с учетом расположения  самих тумб и ящиков.

В данной конструкции впервые применил идею ящиков без ручек. Точнее роль ручек выполняет форма фасадов выдвижных ящиков. Это как раз тот случай, когда желание клиента получить нечто необычное, заставляет мозг усиленно работать и выдавать ценные решения. Об этом и других особенностях проекта читайте ниже.

Библиотечная комната. Сборка корпусов подвесных тумб с выдвижными ящиками.

Заготовки для корпуса тумб кроились параллельно с заготовками столов и полок. Теперь некоторые делали необходимо дополнительно обработать — снять достаточно большую фаску.

Для гарантированного результата установил вертикальный фрезер в стационарное положение. Закрепил его в фрезерном модуле CMS-OF и прикрепил к столу каретку. При помощи фрезы снял фаску под углом 45° градусов.

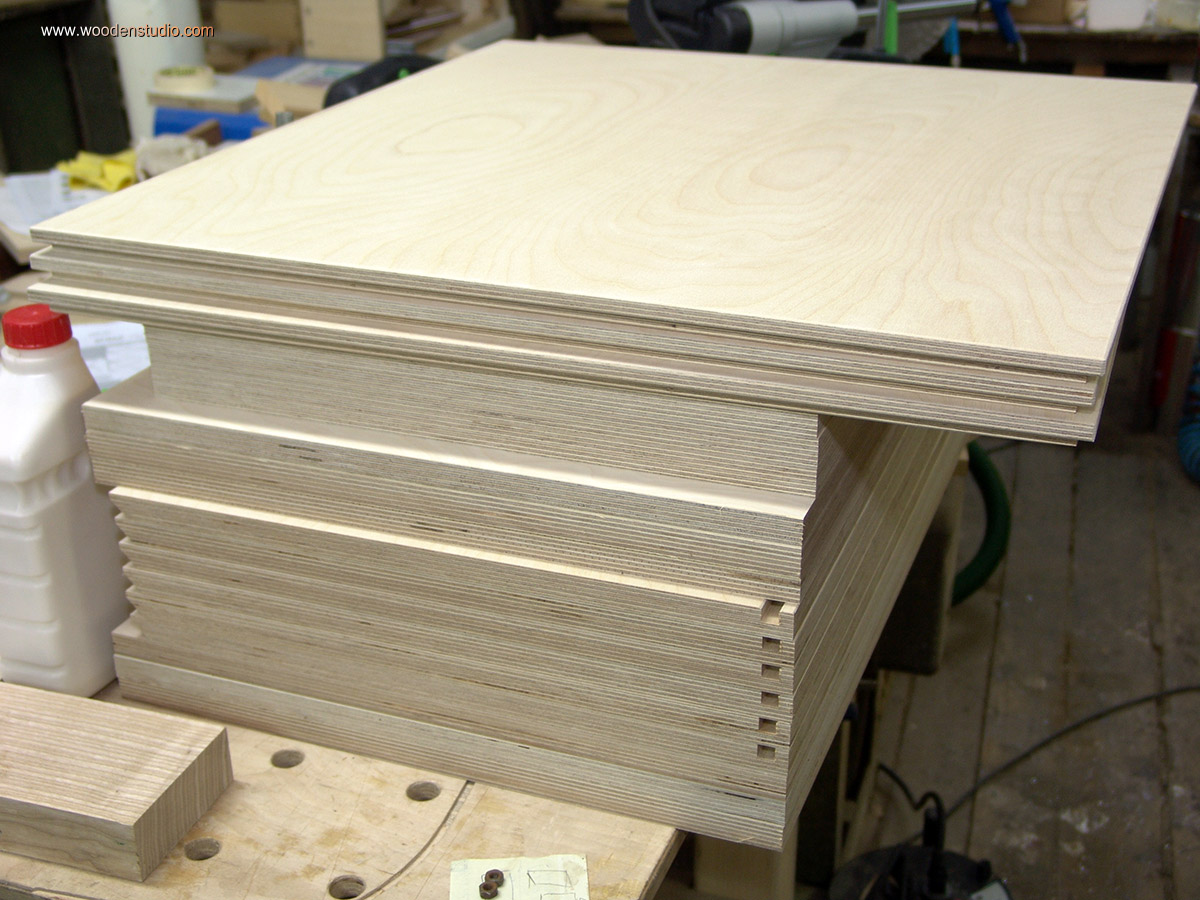

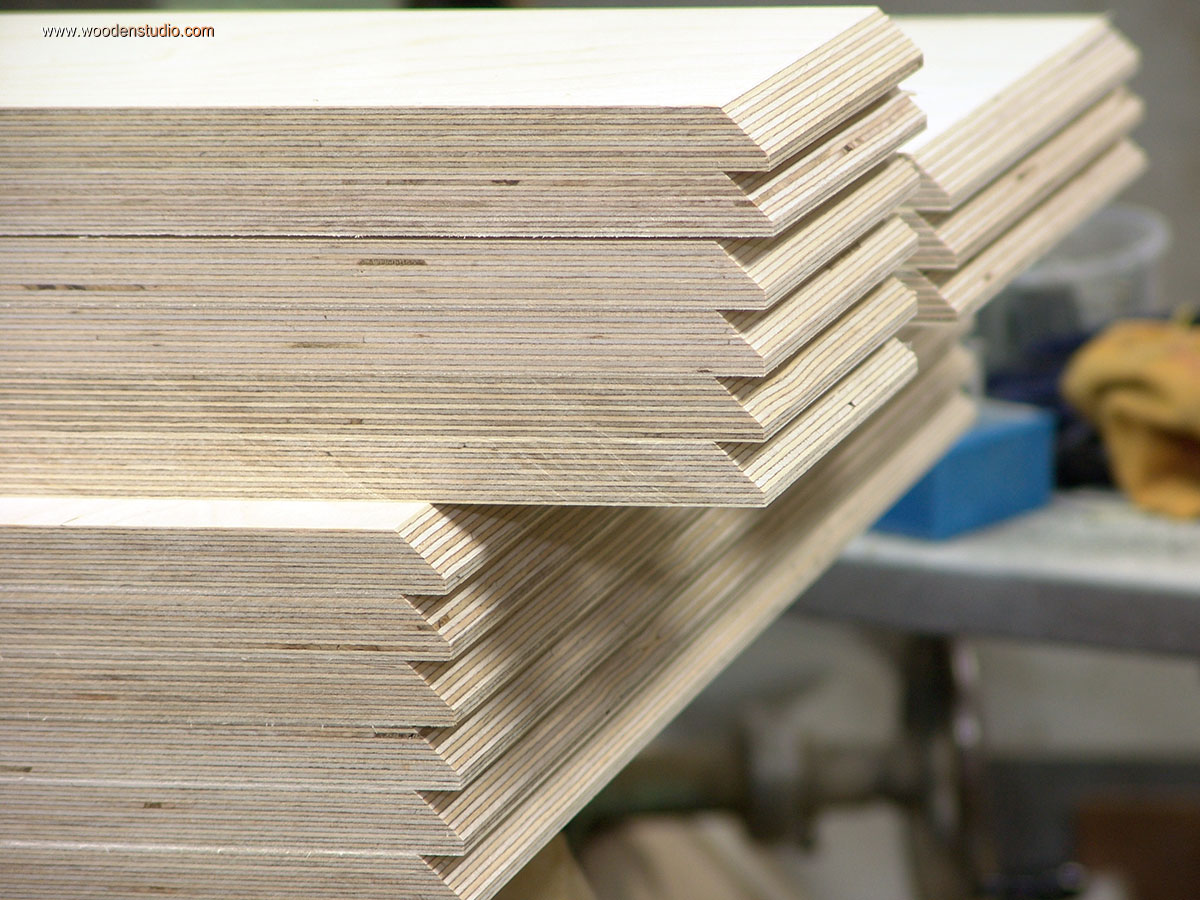

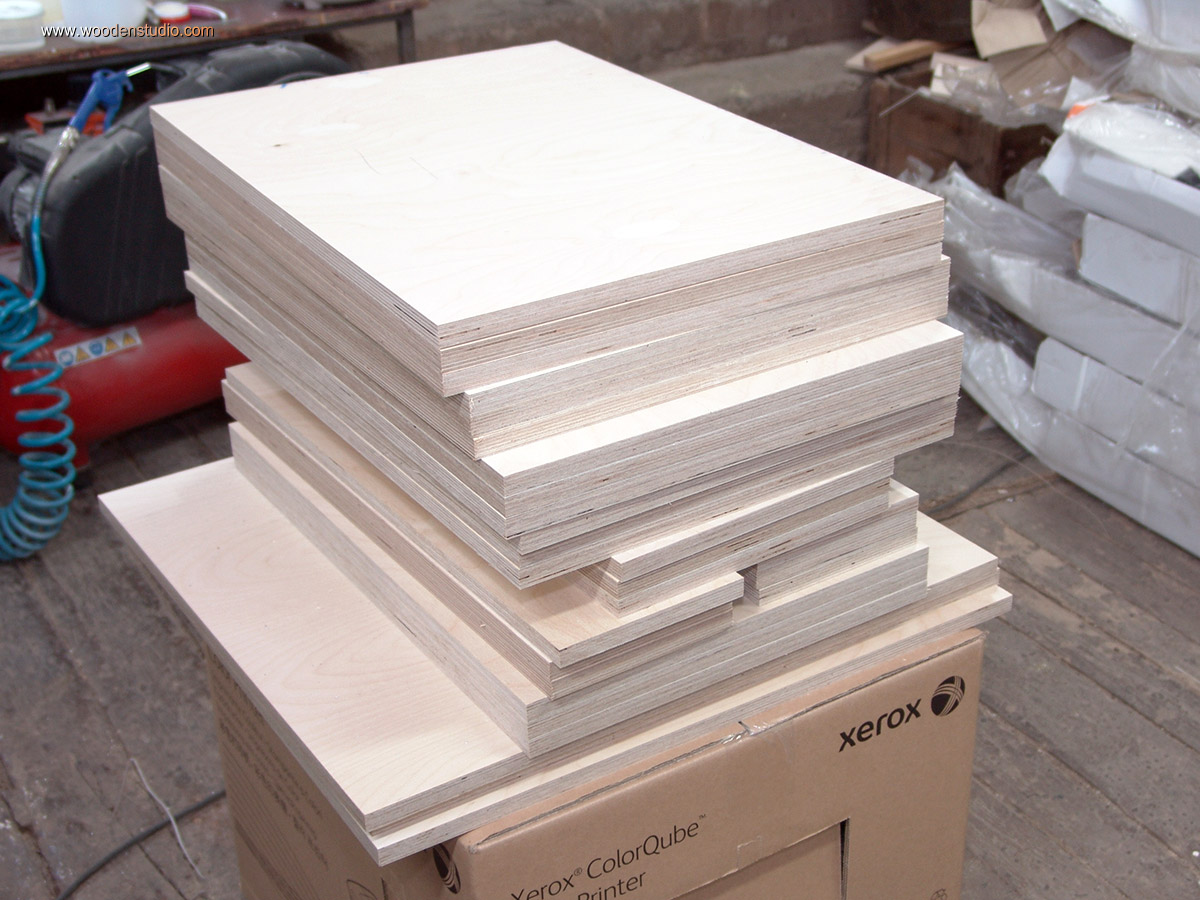

Фанерные заготовки для подвесных тумб

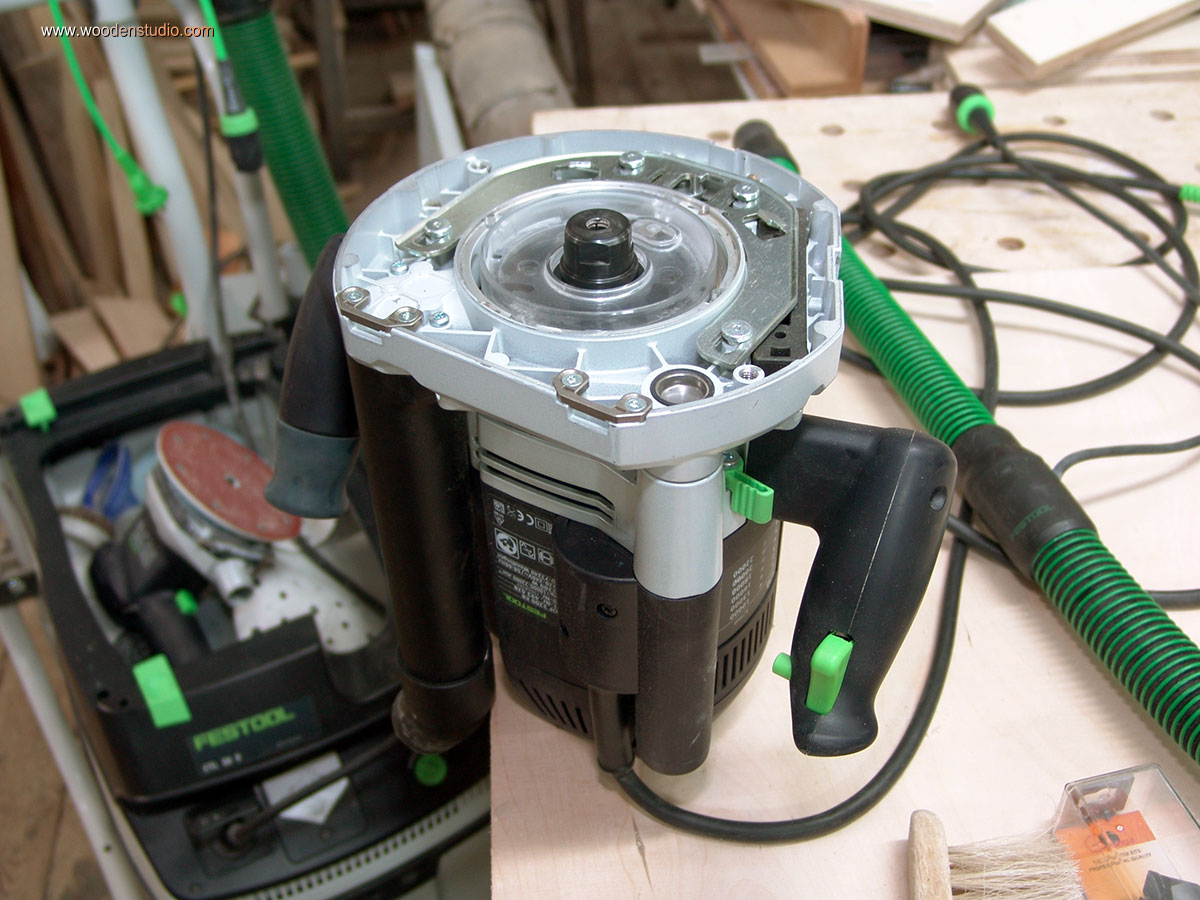

Вертикальный фрезер Festool OF 2200 перед установкой в модульный кронштейн
Модульный (фрезерный) кронштейн Festool CMS-OF

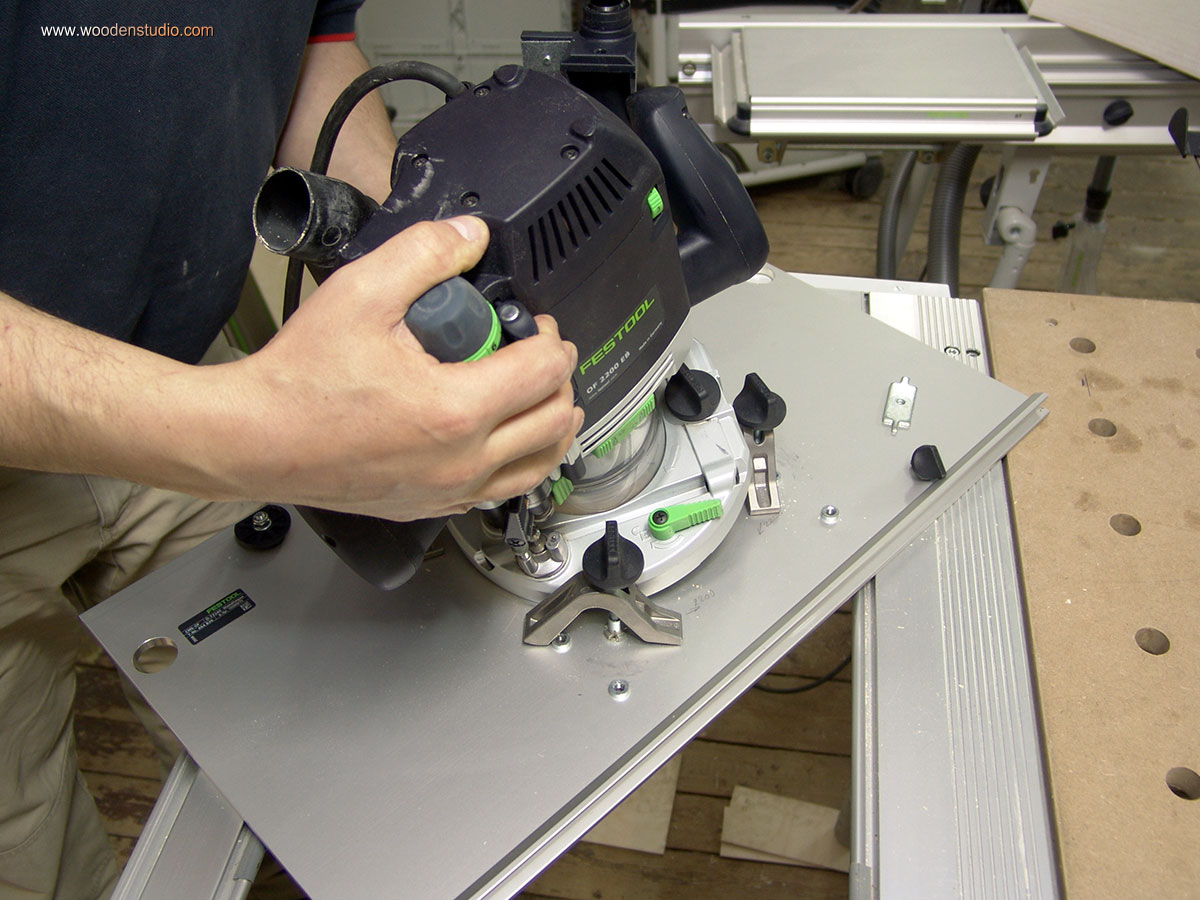

Установка вертикального фрезера Festool OF 2200 в модульный кронштейн

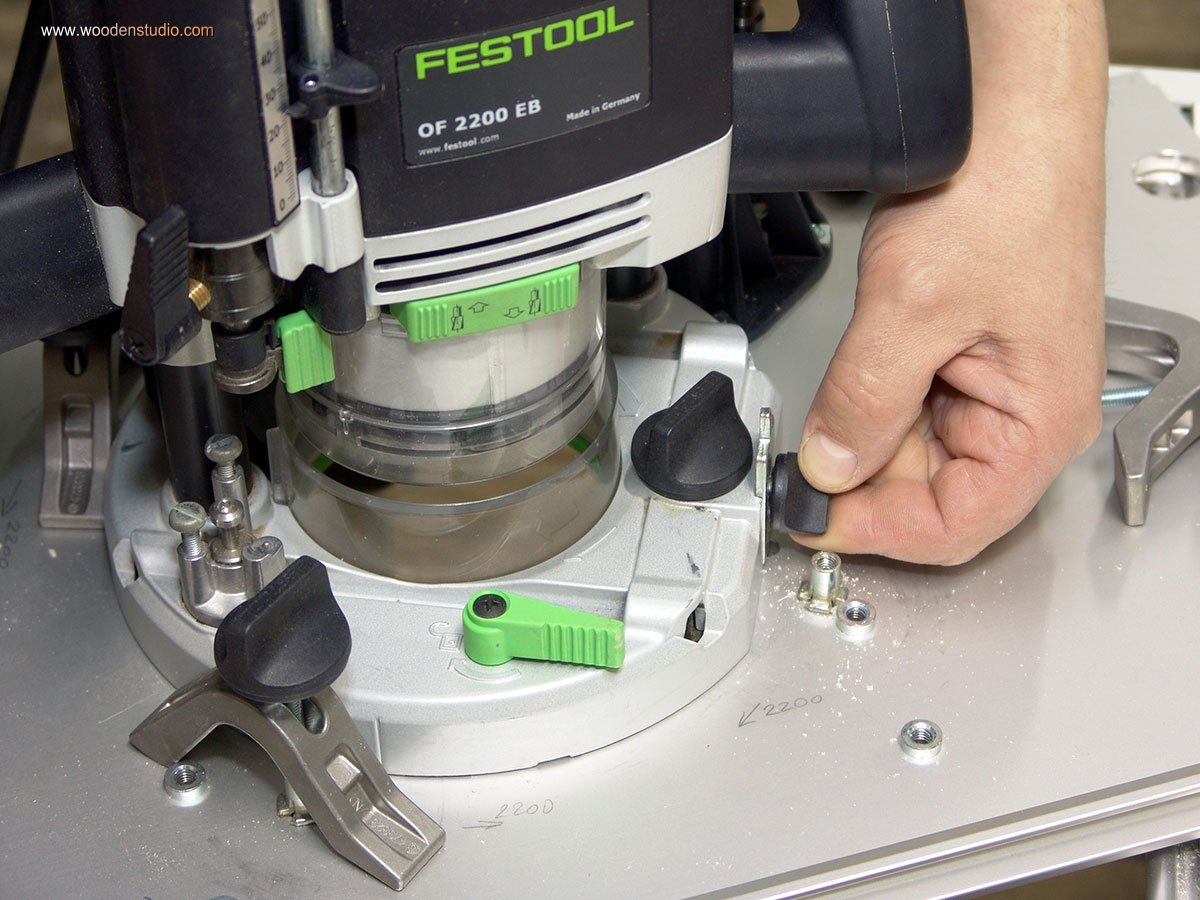

Установка блокировки вращения фрезера
Фрезер Festool OF 2200 на модульном кронштейне CMS-OF
Установка модульного (фрезерного) кронштейна Festool CMS-OF в удлинитель стола Festool MFT-VL

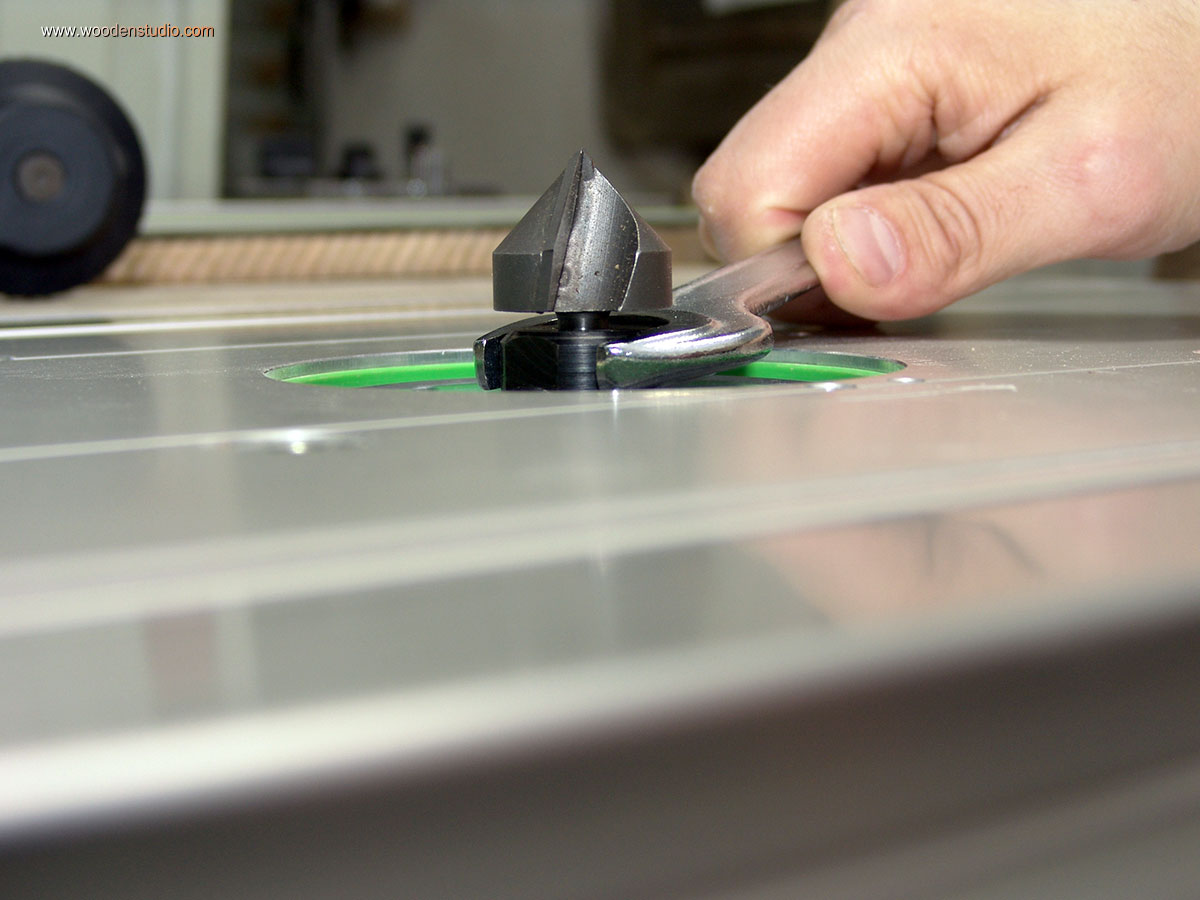

Выход шпинделя и цанги над поверхностью стола позволяет закрепить фрезу

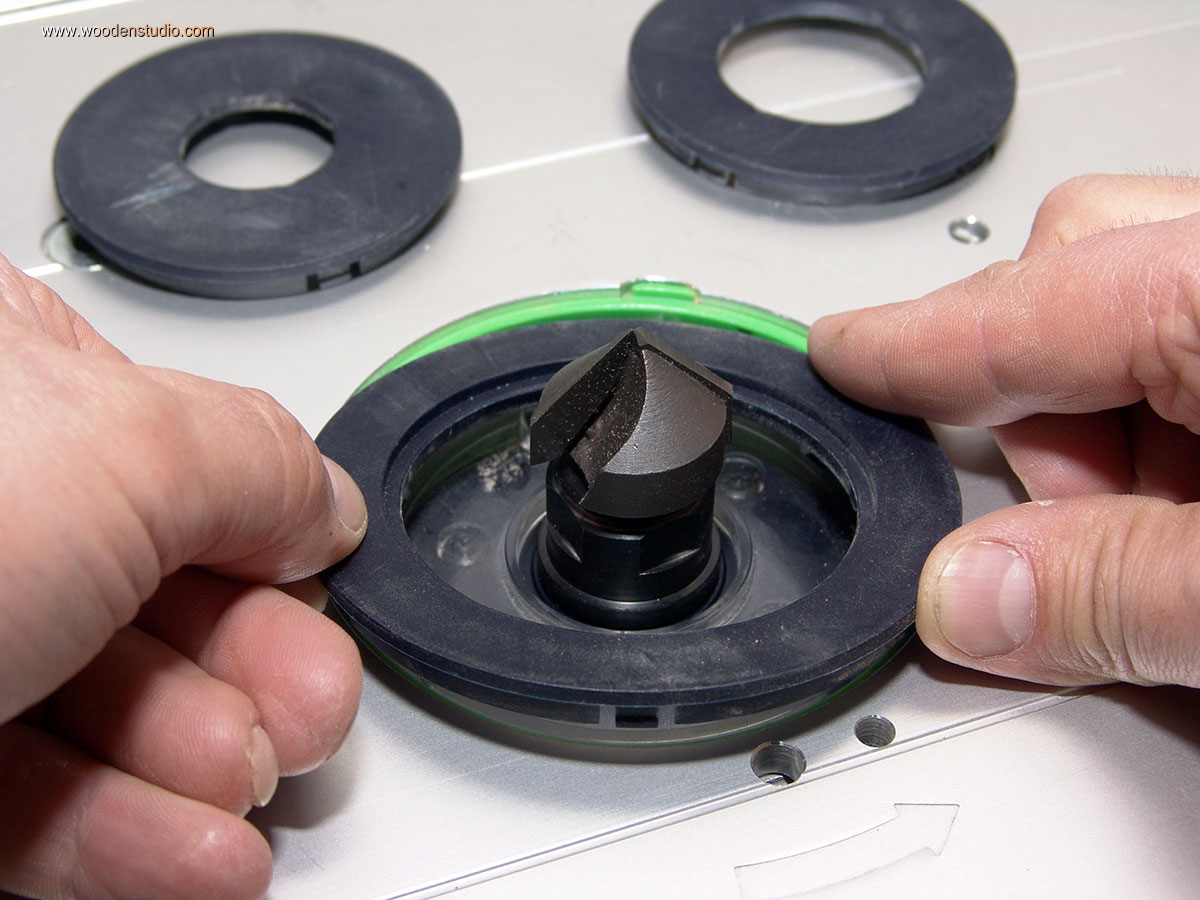

Установка пластиковых колец в модуле Festool CMS-OF

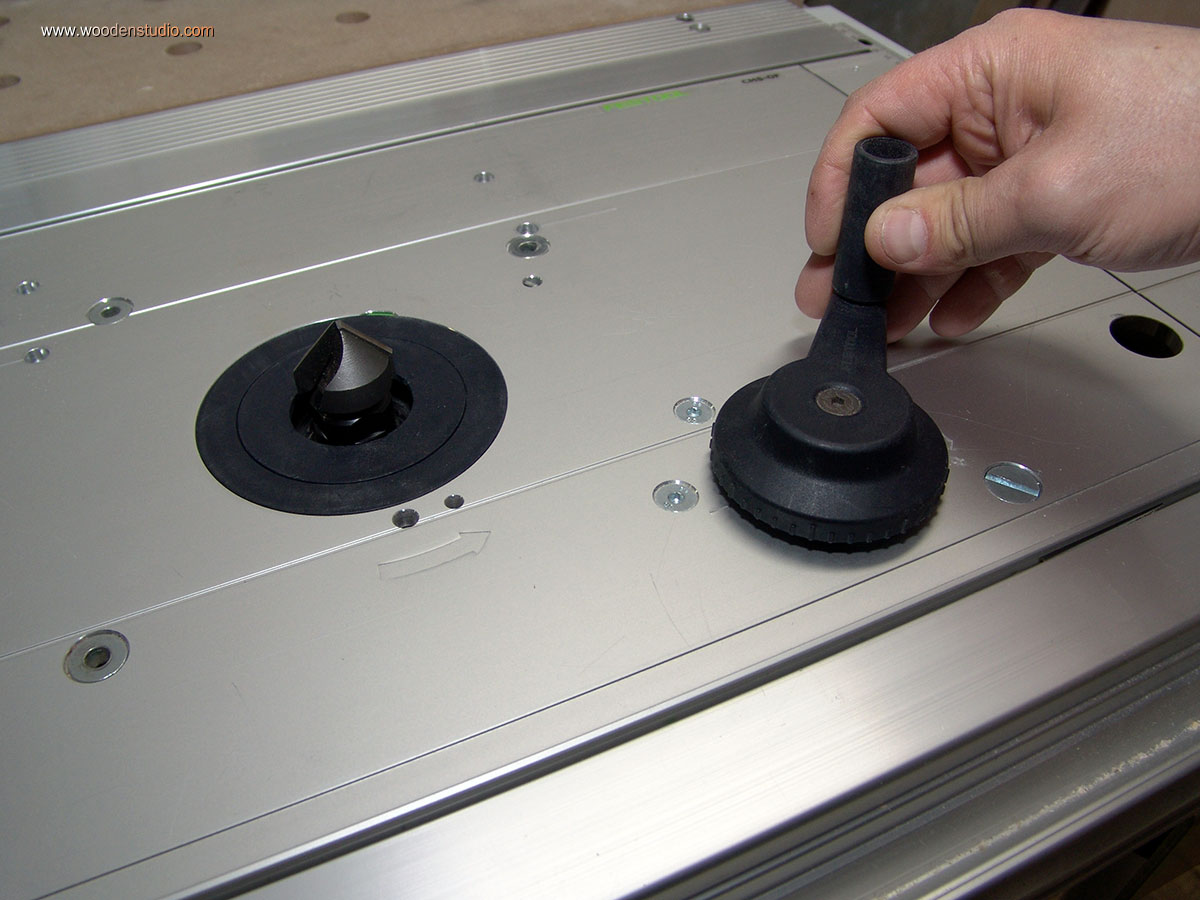

Регулировка вылета фрезы в фрезерном модуле Festool CMS-OF

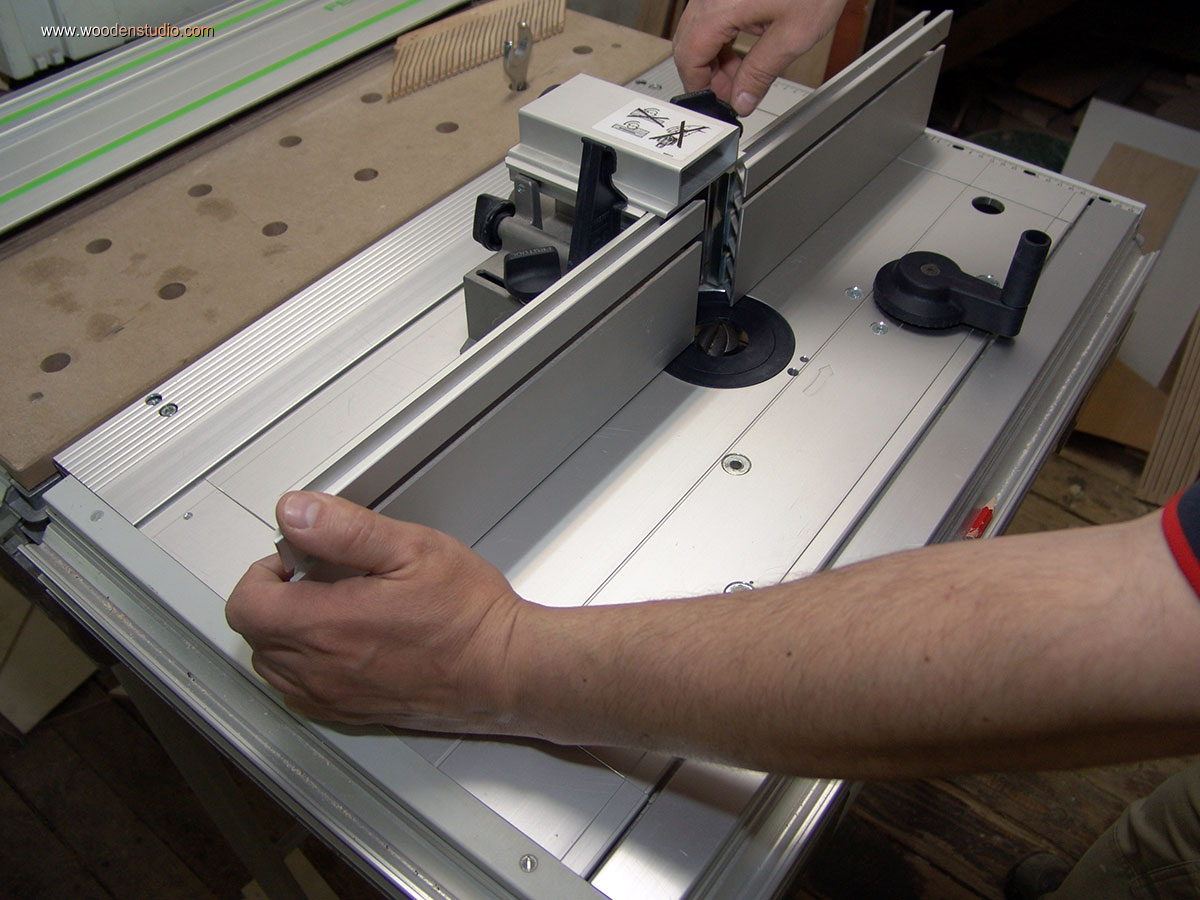

Настройка бокового упора на фрезерном модуле Festool CMS-OF

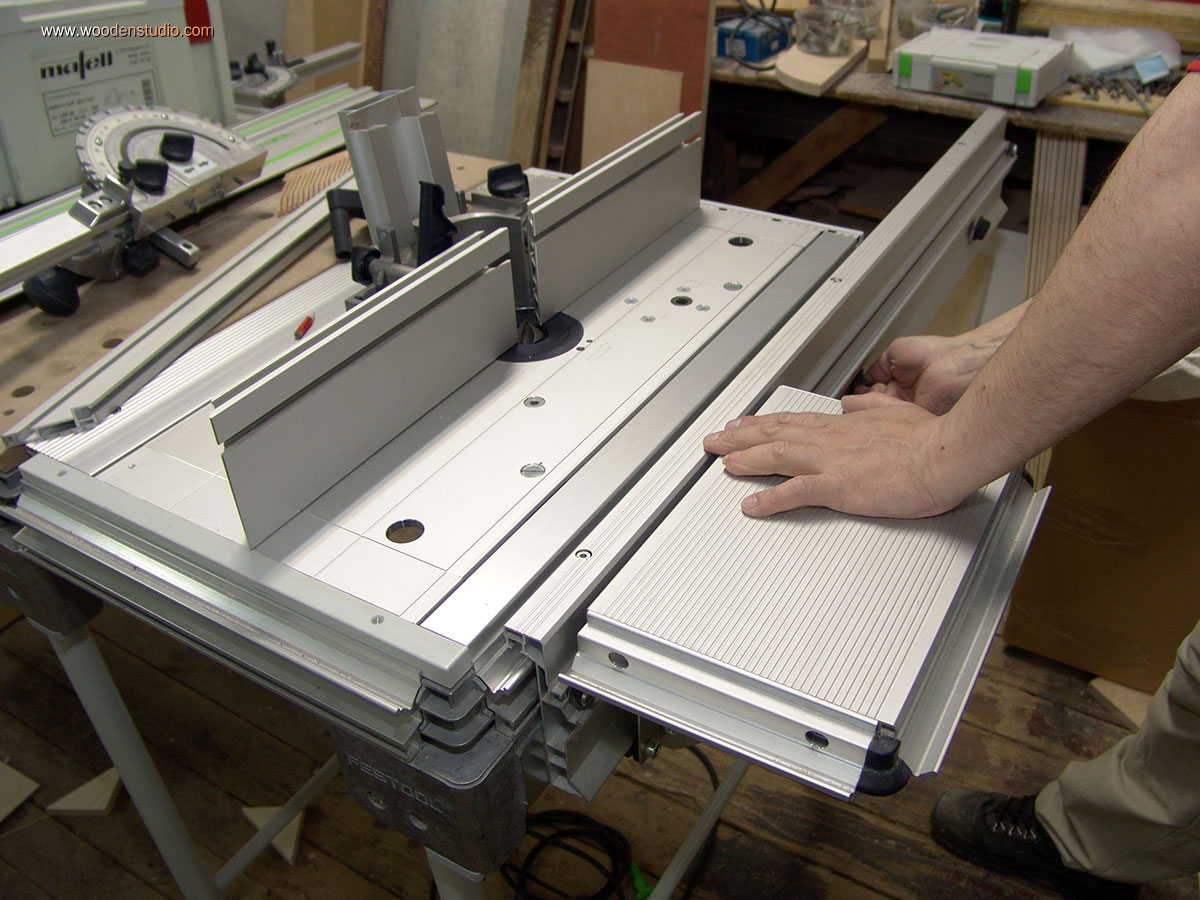

Установка дополнительного подвижного стола на фрезерном модуле Festool CMS-OF

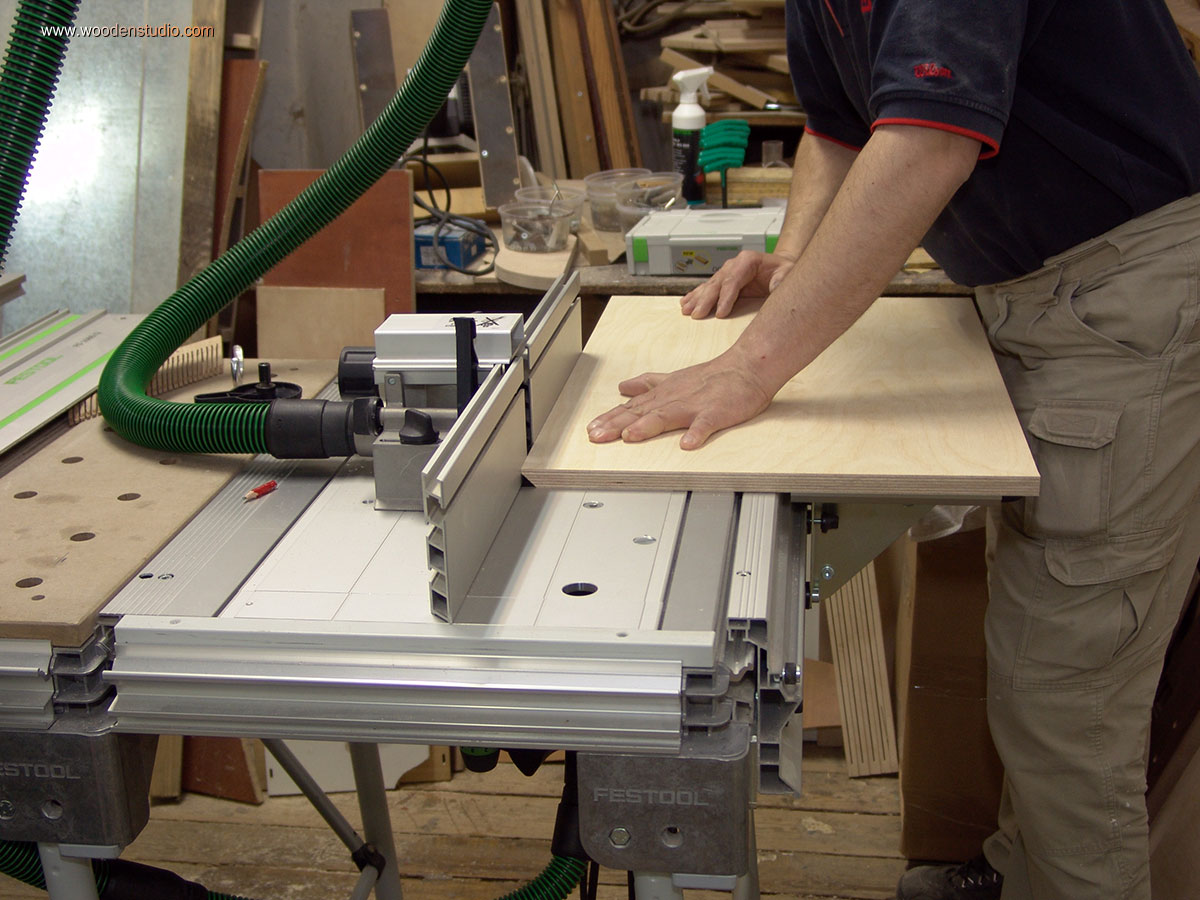

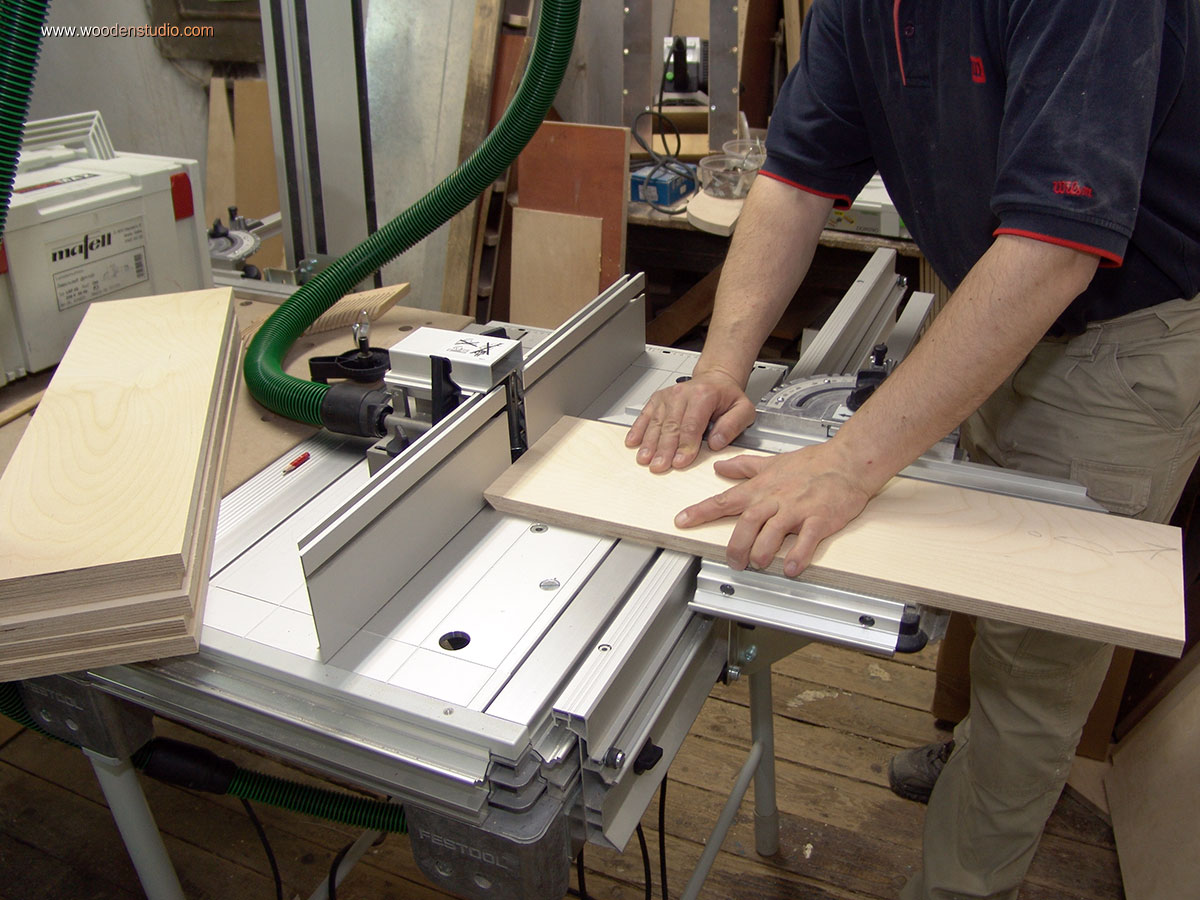

Снятие фаски на кромках фанеры

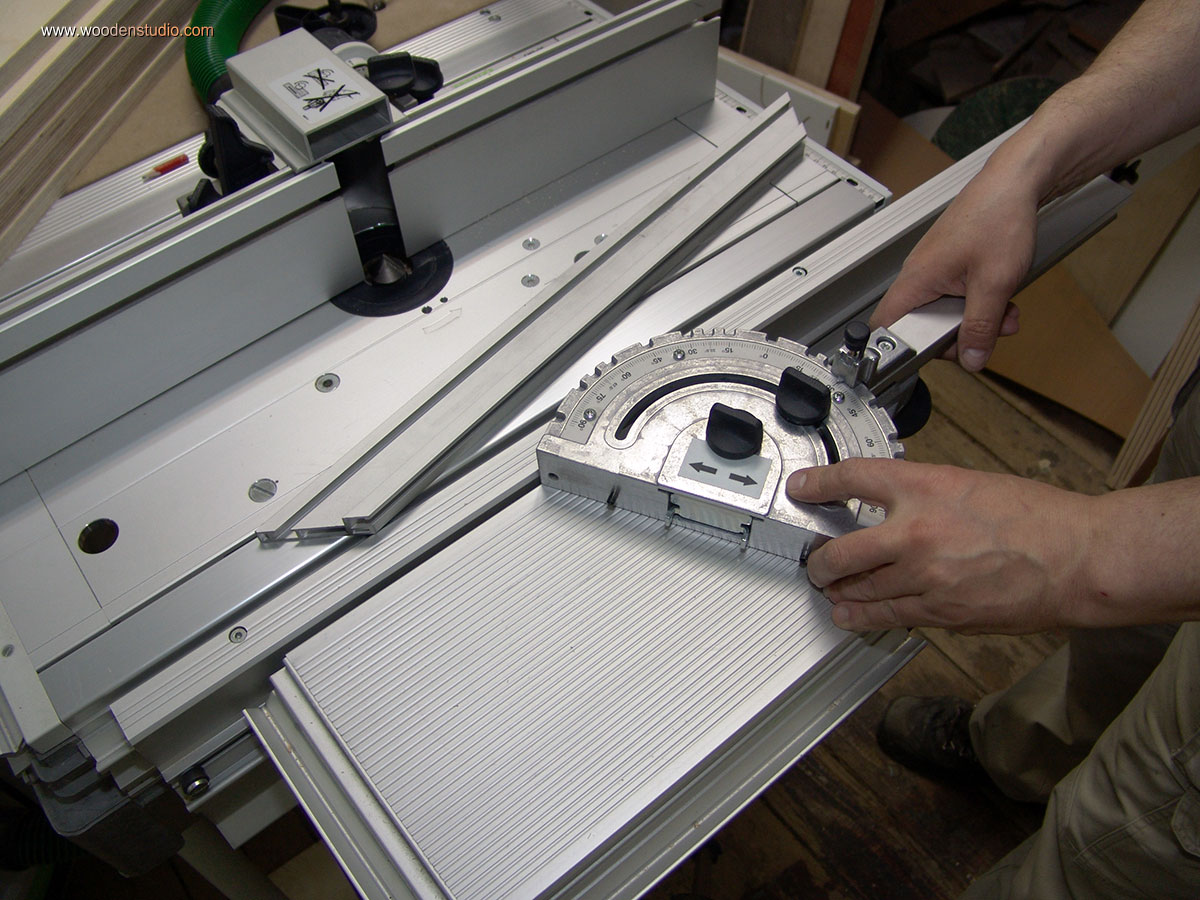

Угловой упор WA
Обработка кромок при помощи углового упора

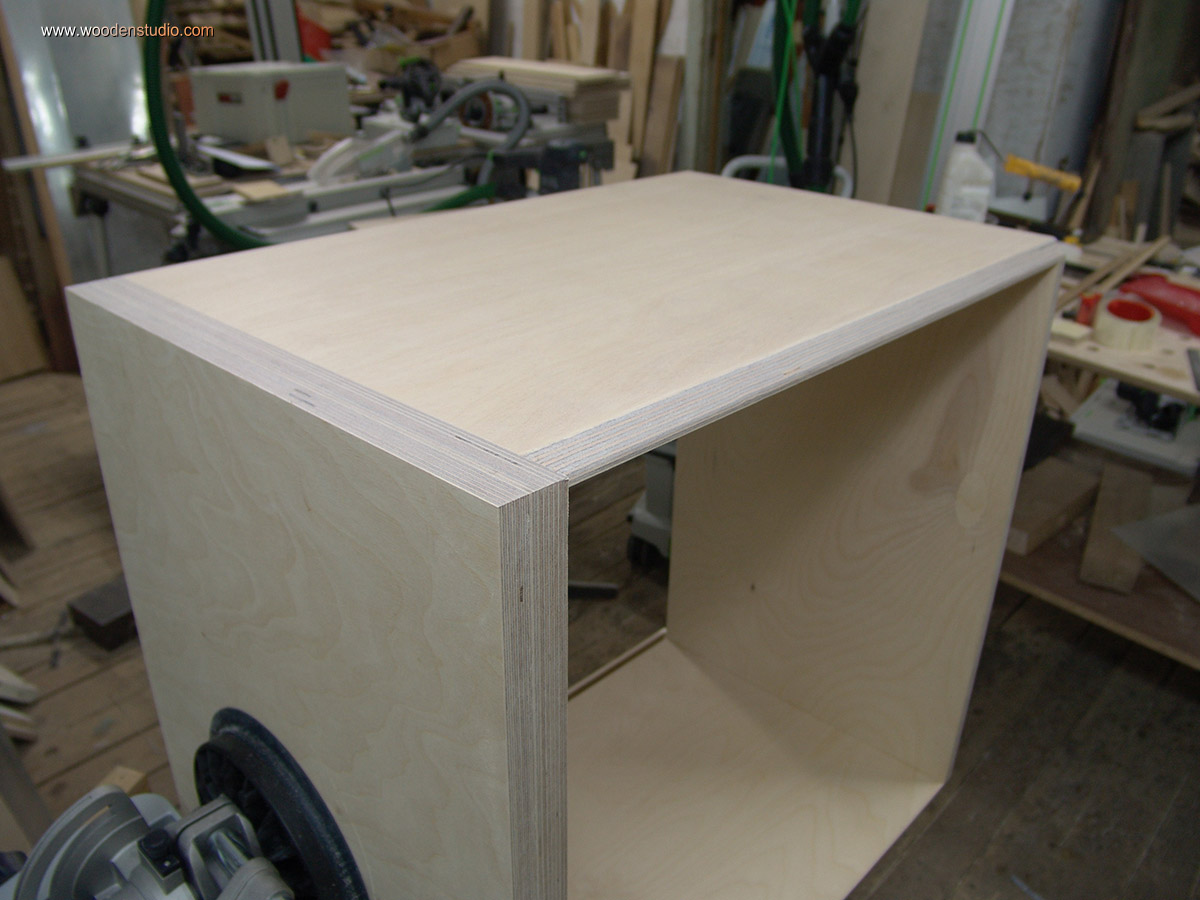

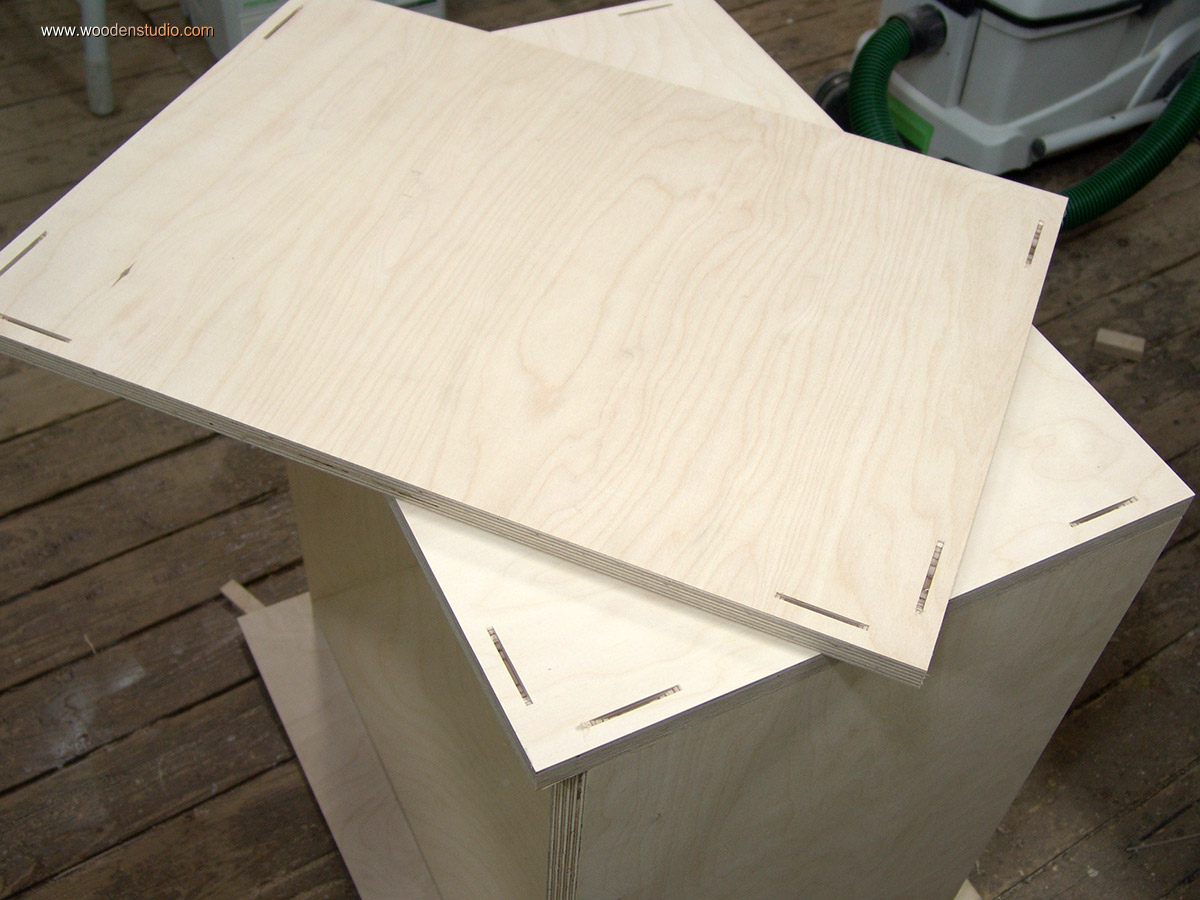

Фанерные элементы подвесной тумбы

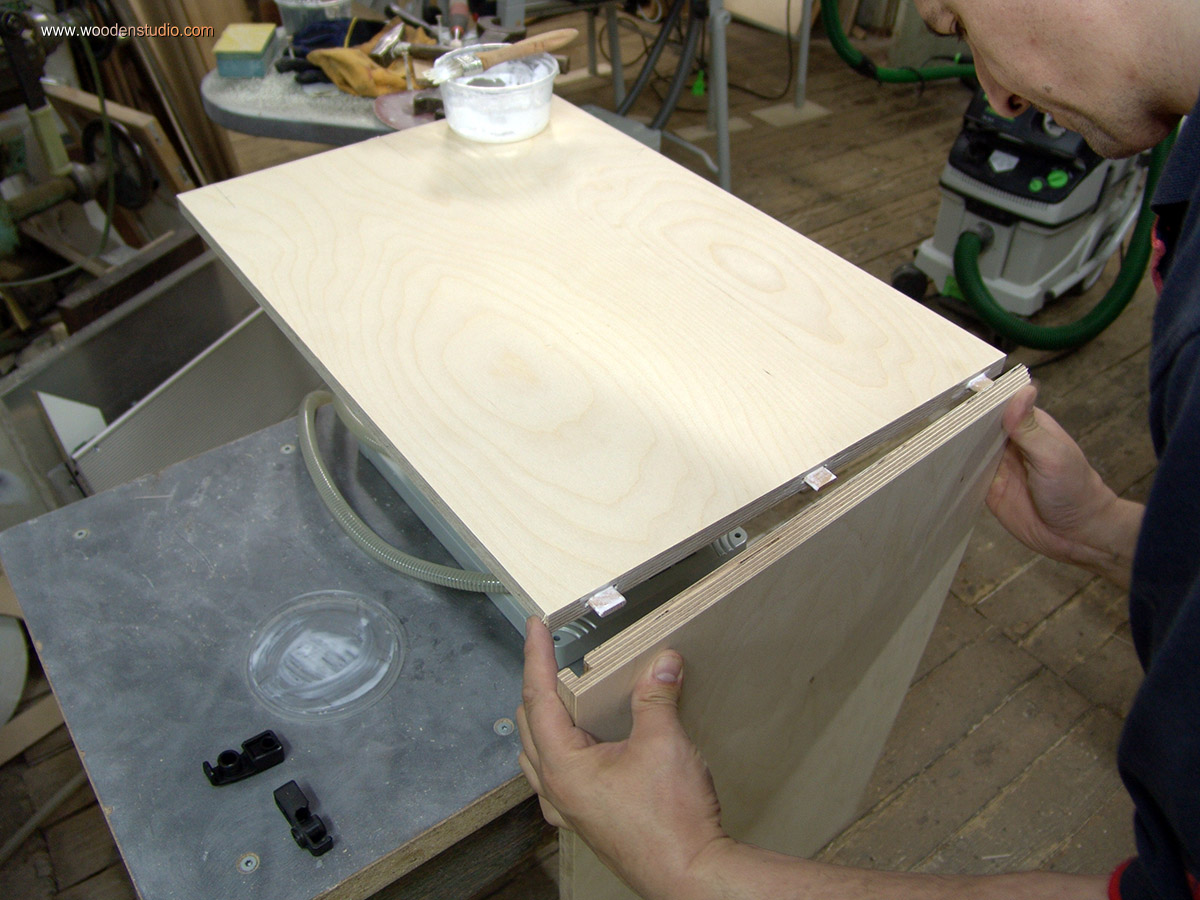

Еще одна техническая особенность — сдвижная задняя стенка. Она будет выполнять роль консоли, на которой и повиснет тумба. Выполнена из фанеры равной по толщине боковинам тумбы.

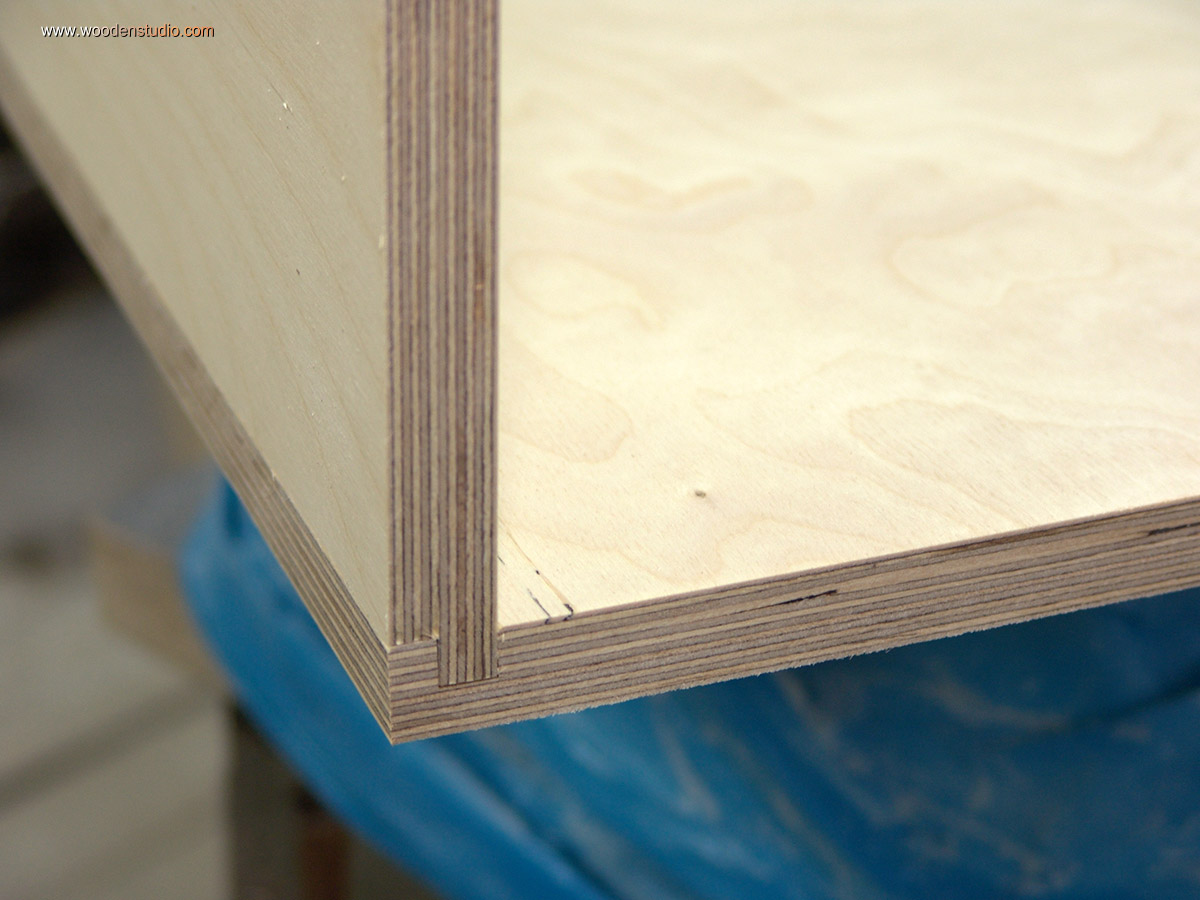

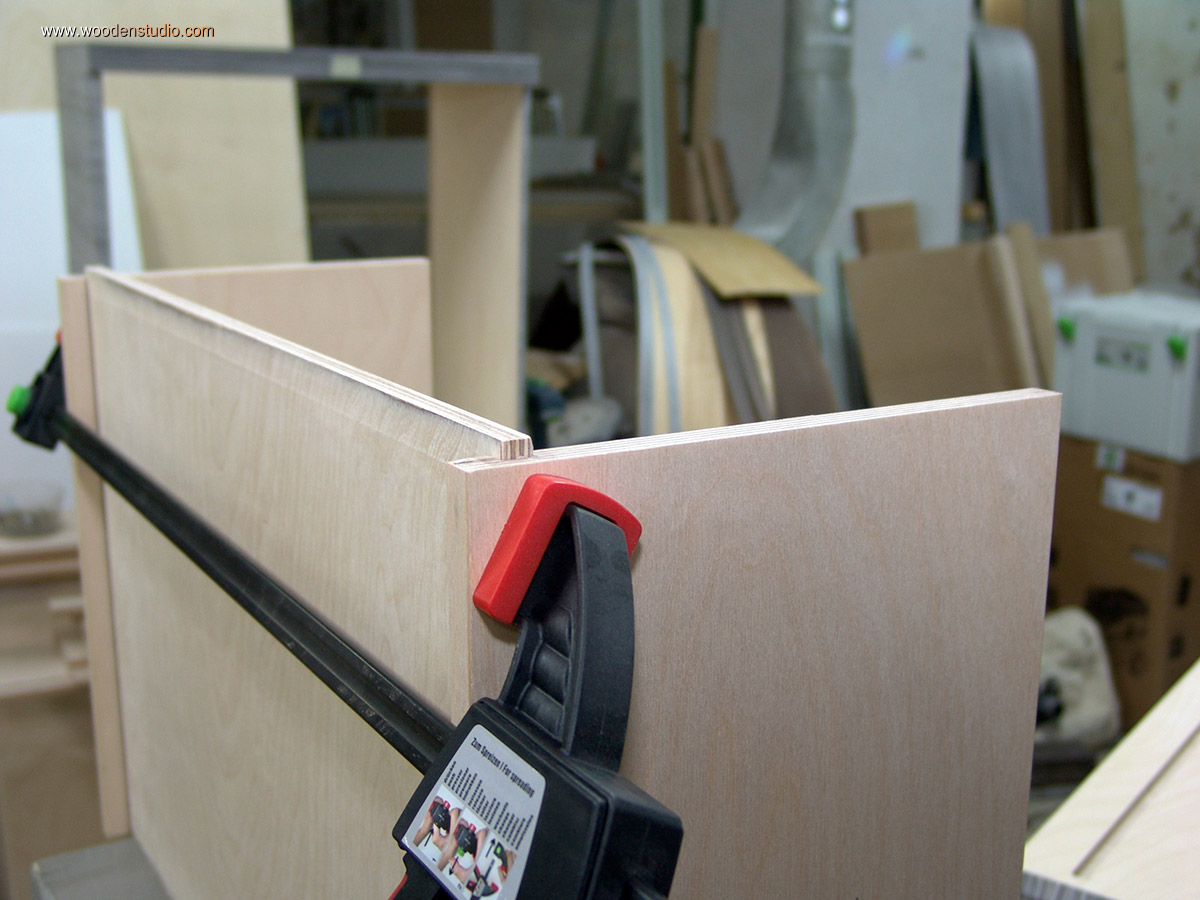

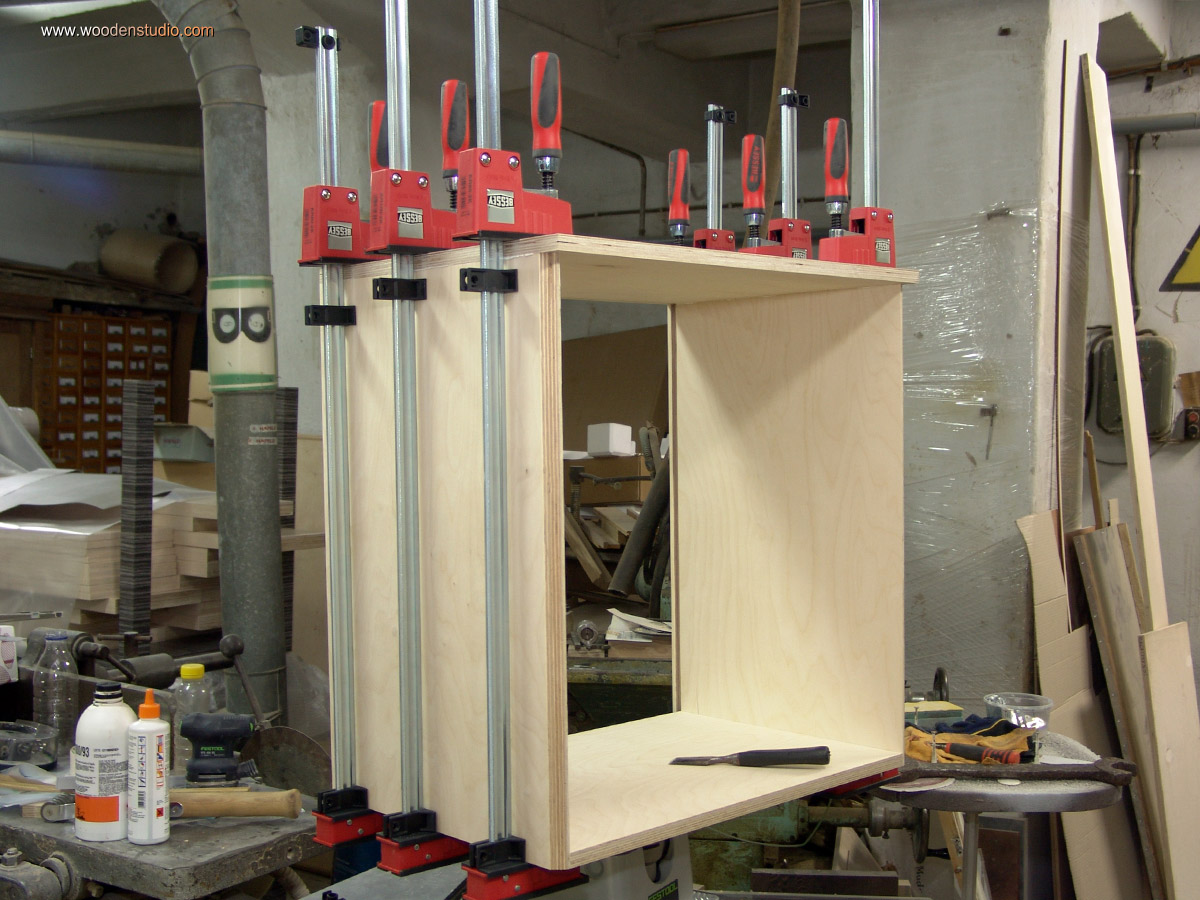

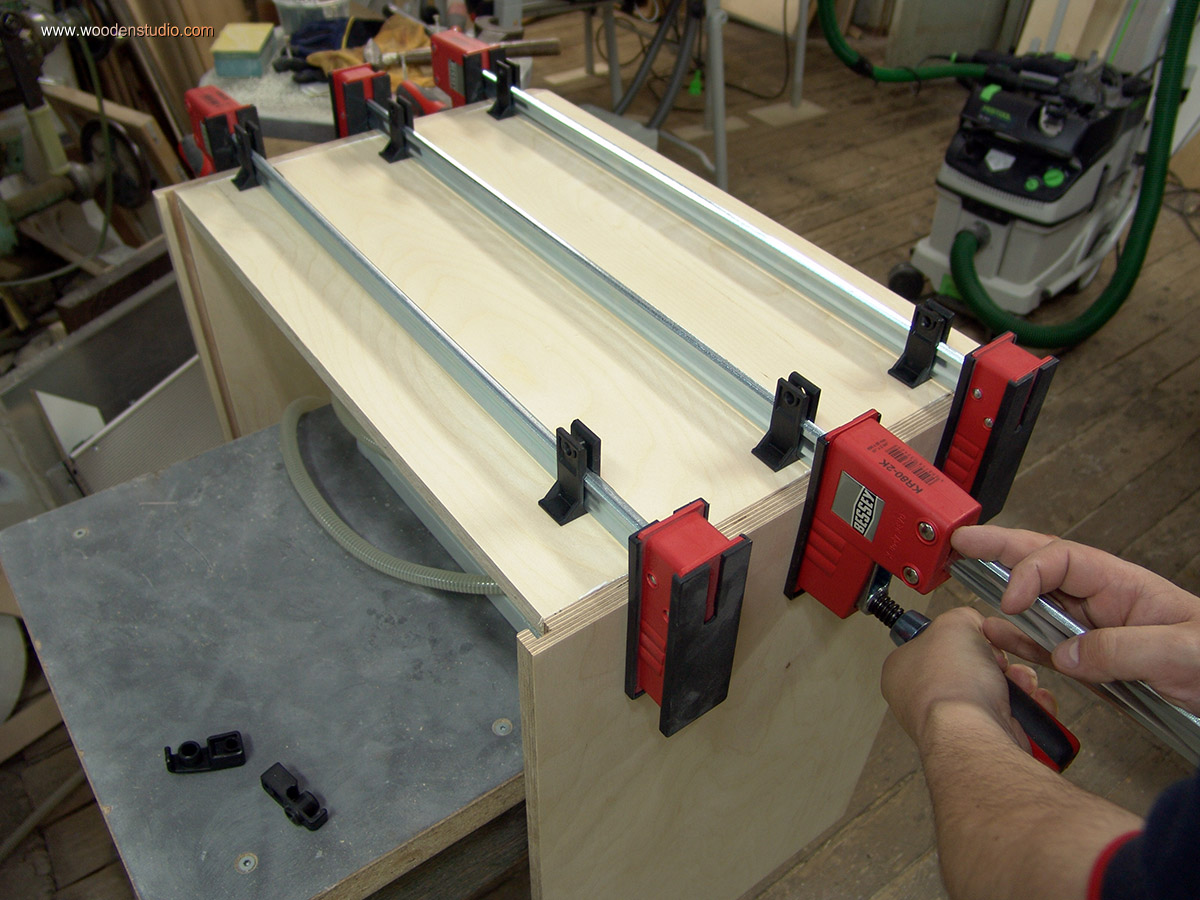

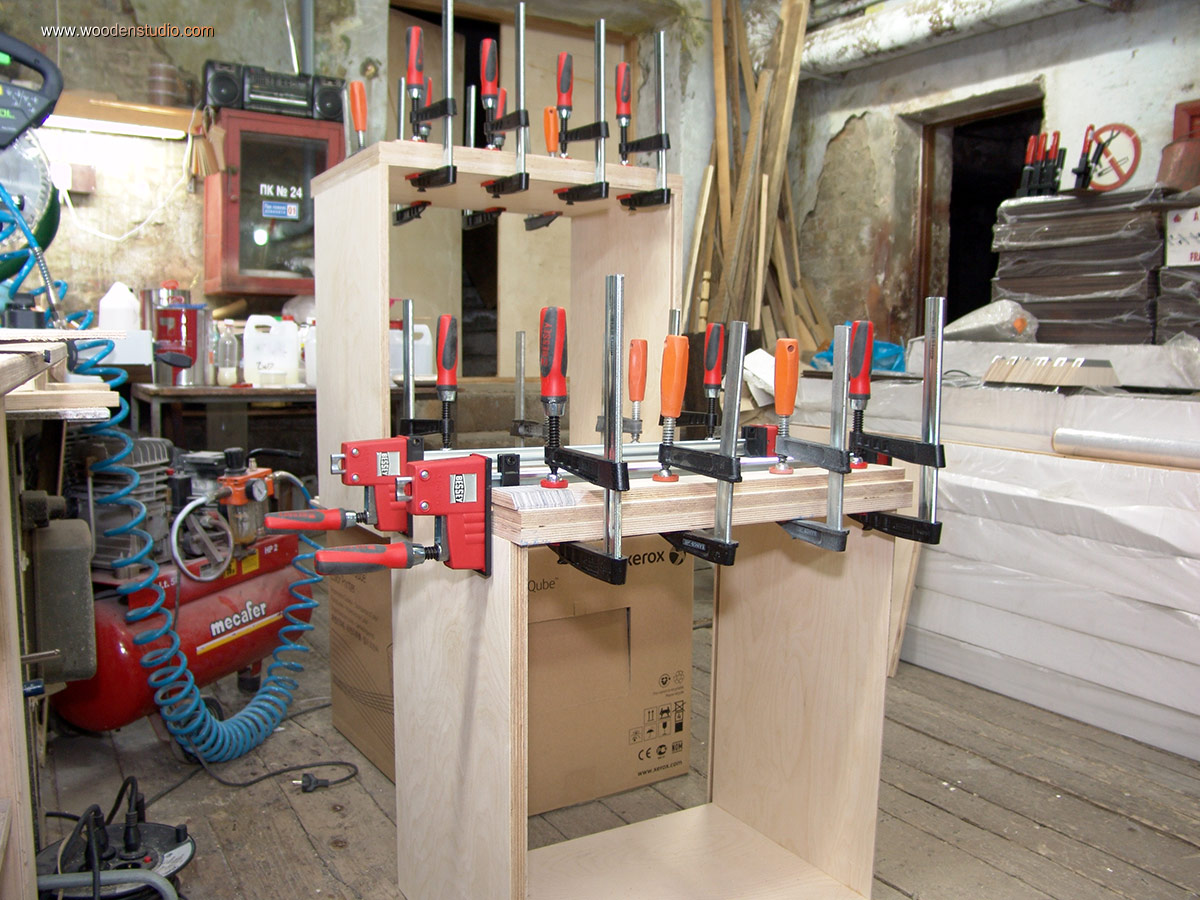

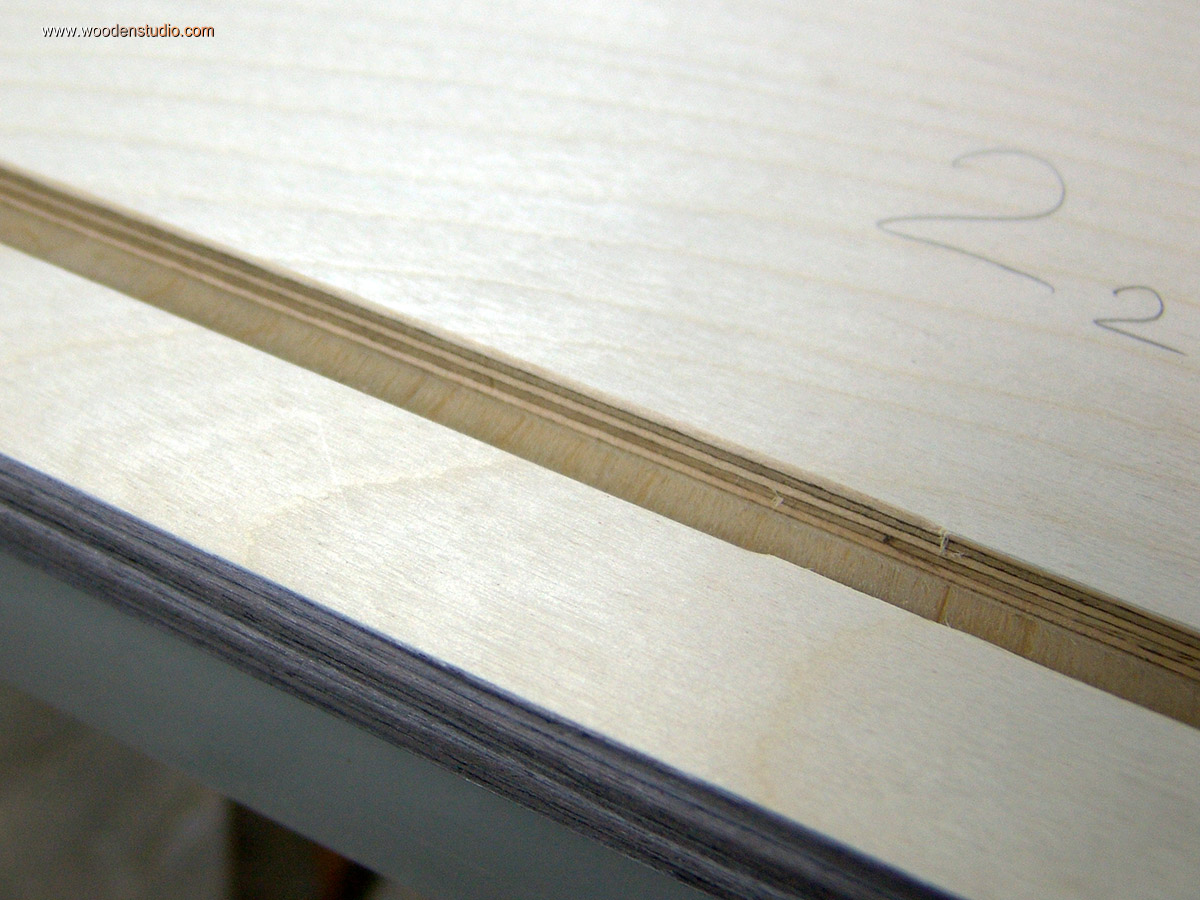

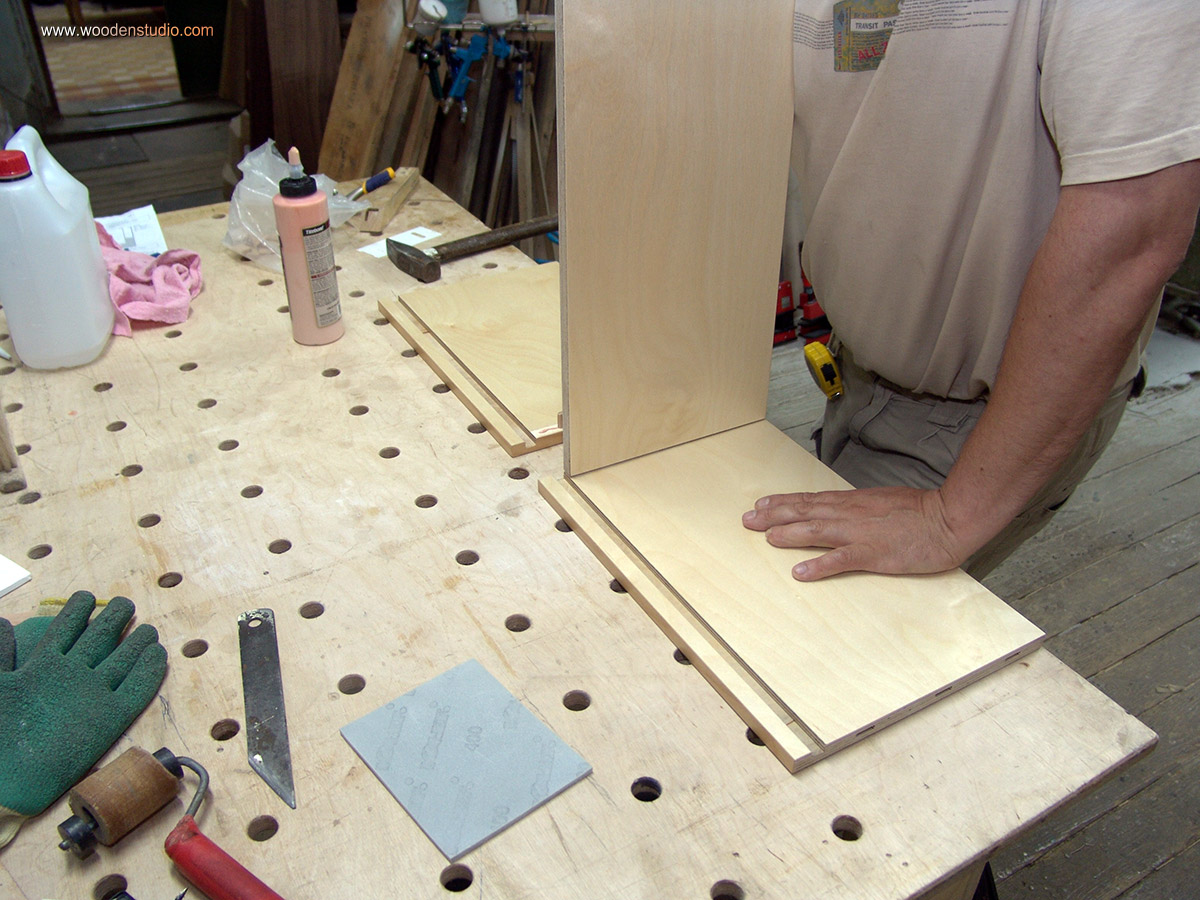

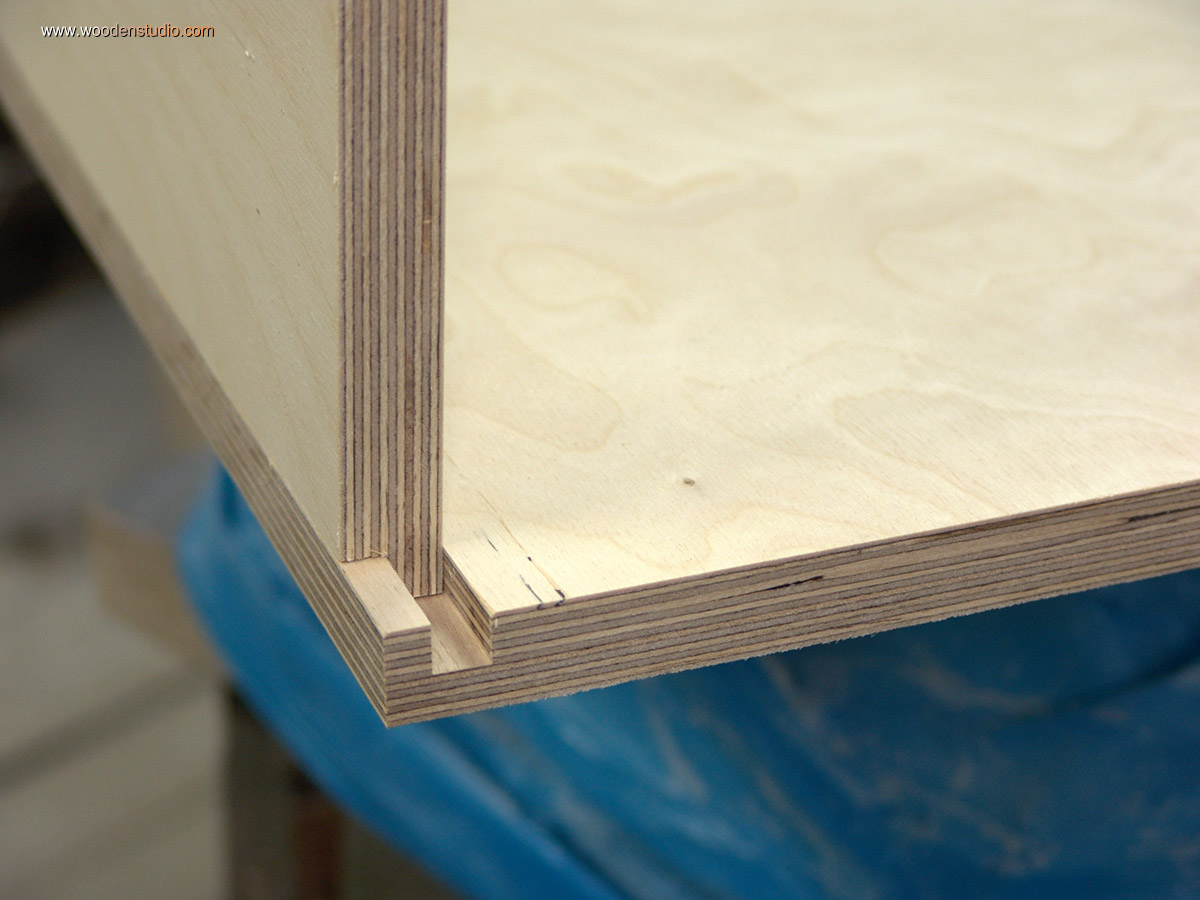

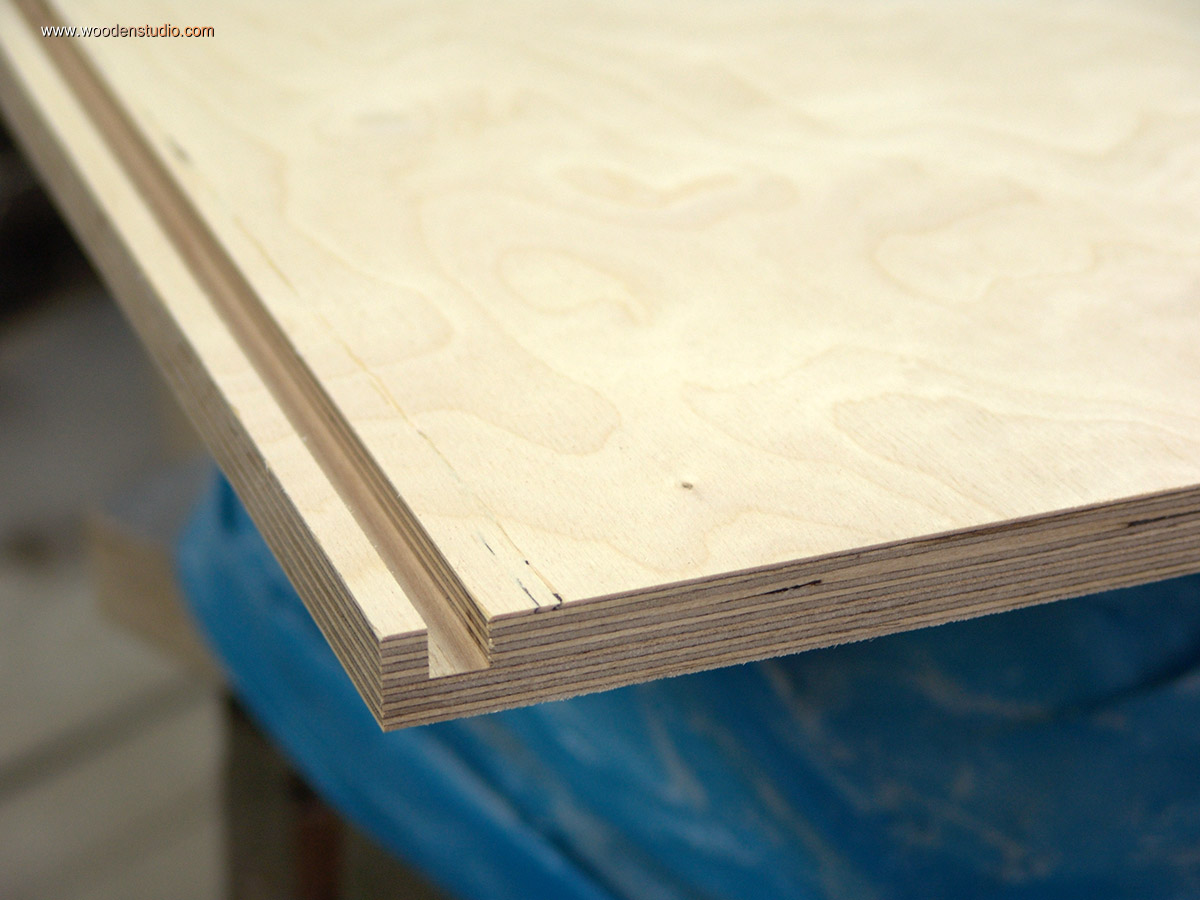

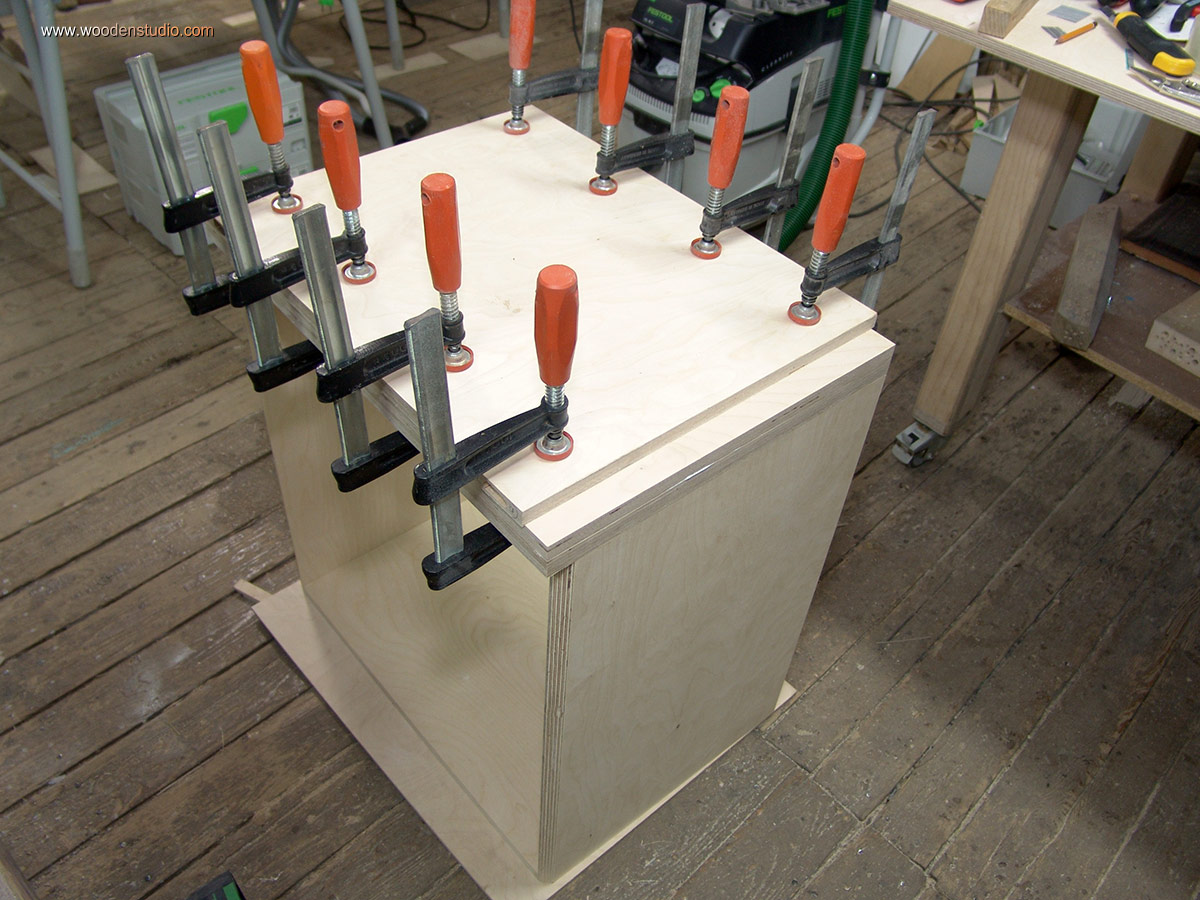

Соединяться задняя стенка с боковинами будет посредством паза и шипа, которые выполнены при помощи ручного фрезера. Сам же каркас тумб прошипован и склеен на клей.

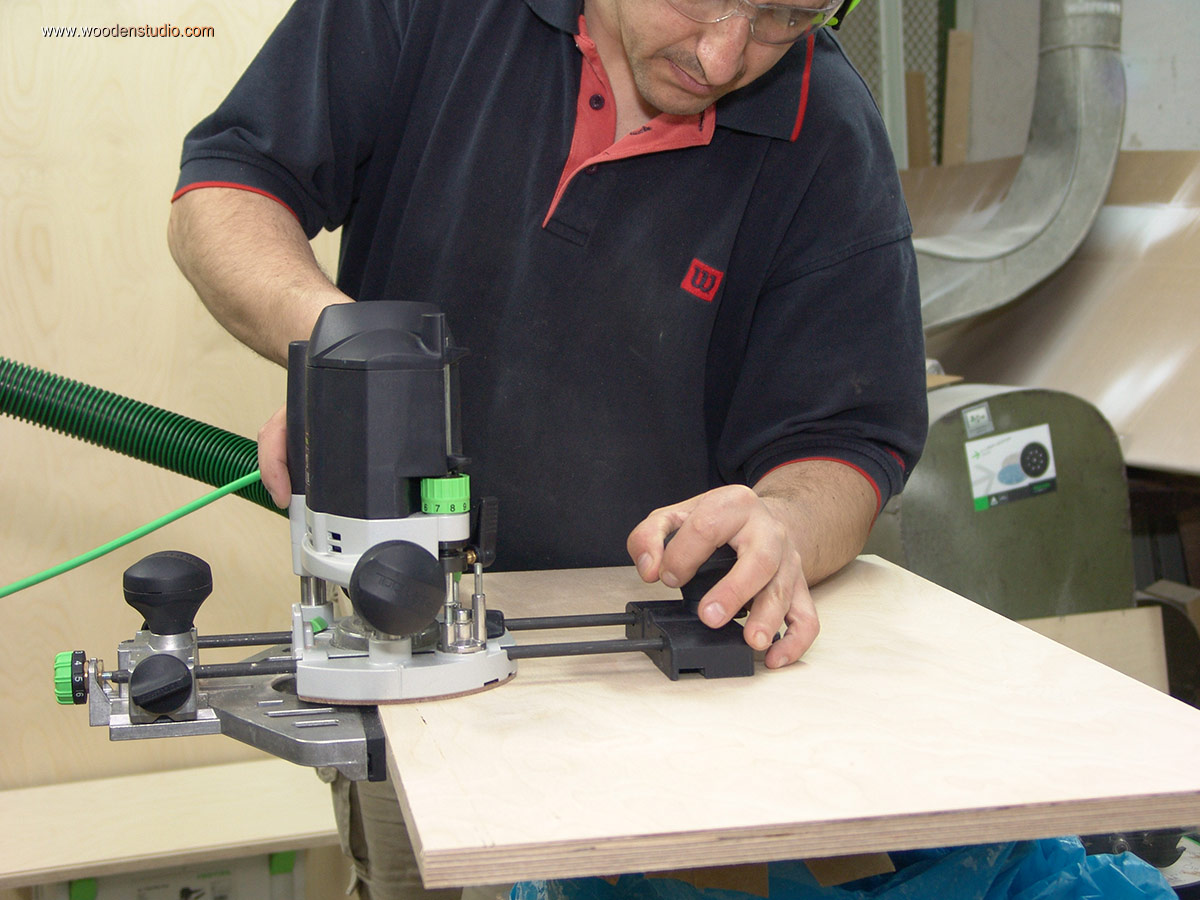

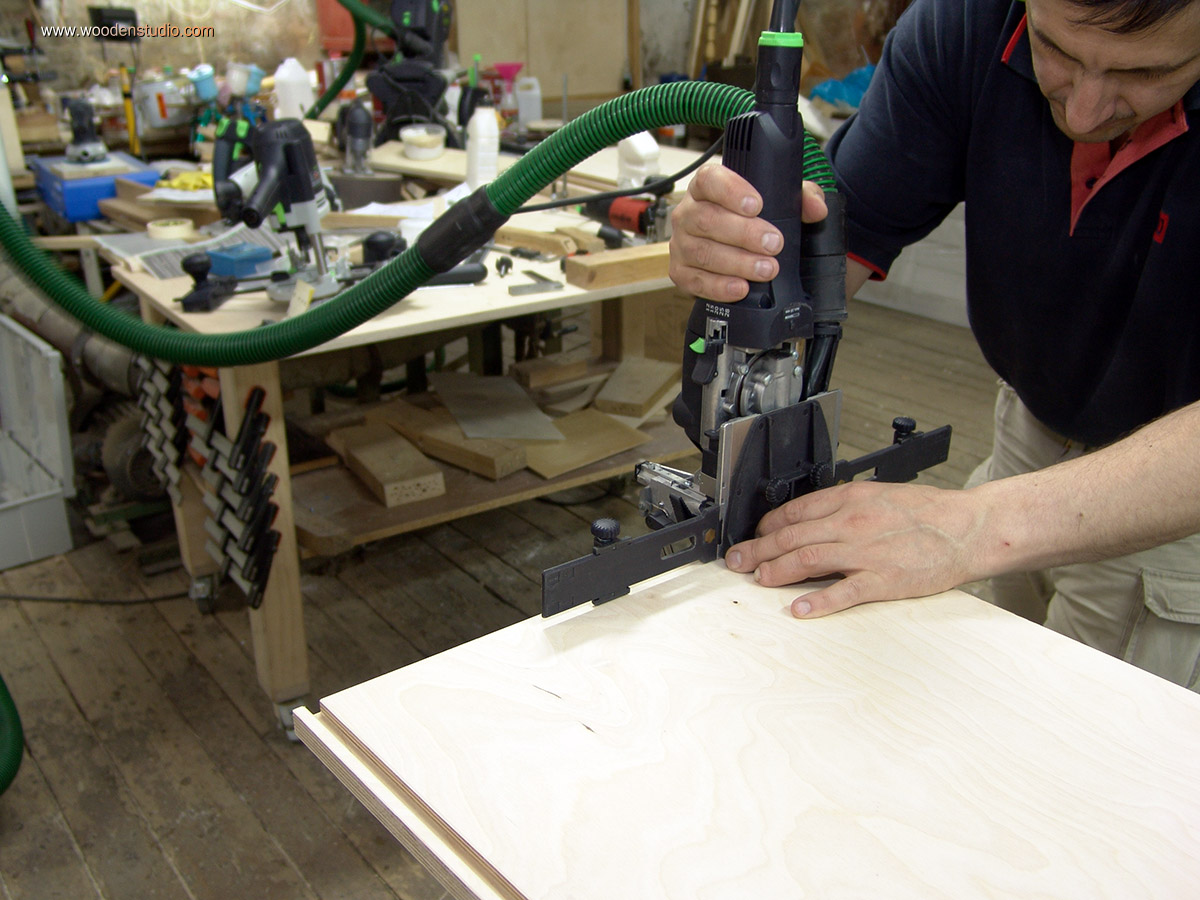

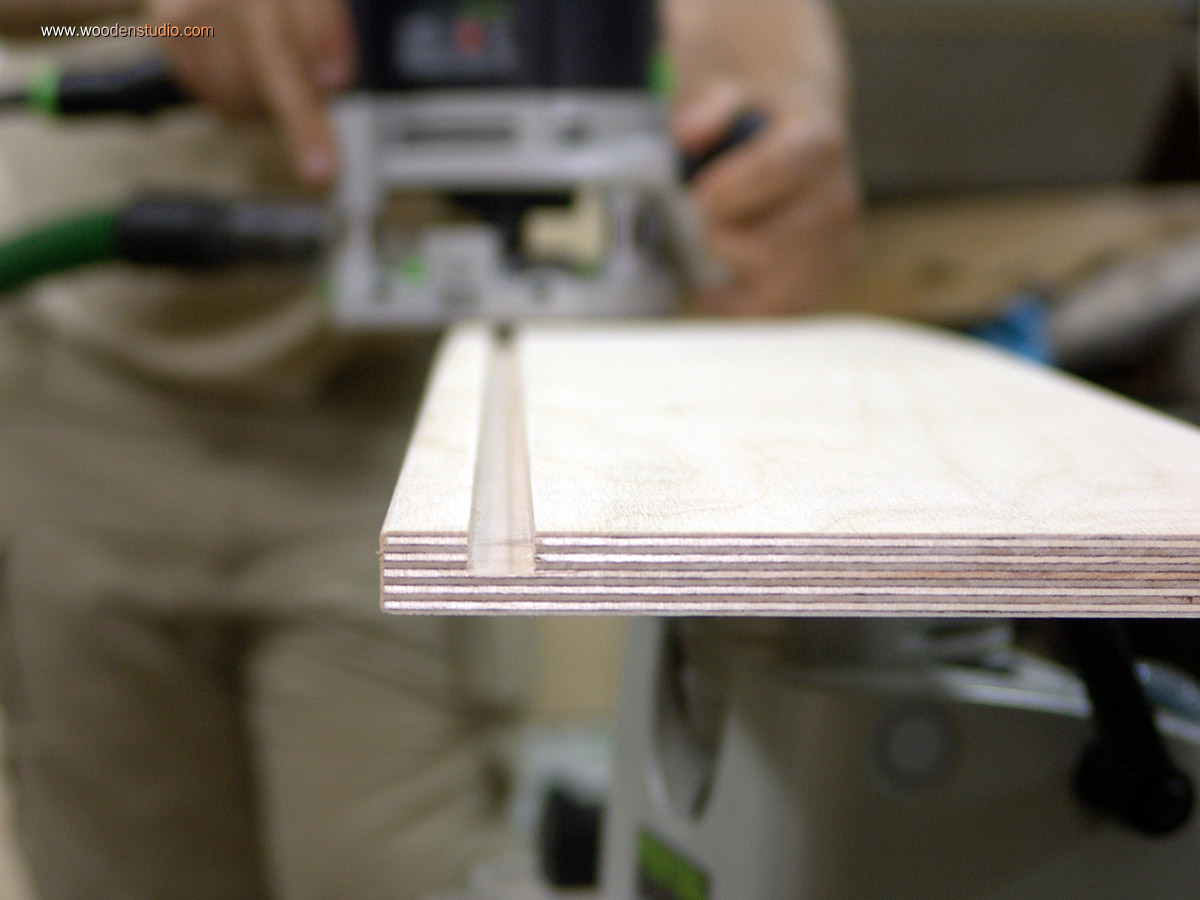

Фрезерование паза при помощи вертикального фрезера Festool OF 1400 EBQ

Фанерование корпусов подвесных тумб с выдвижными ящиками.

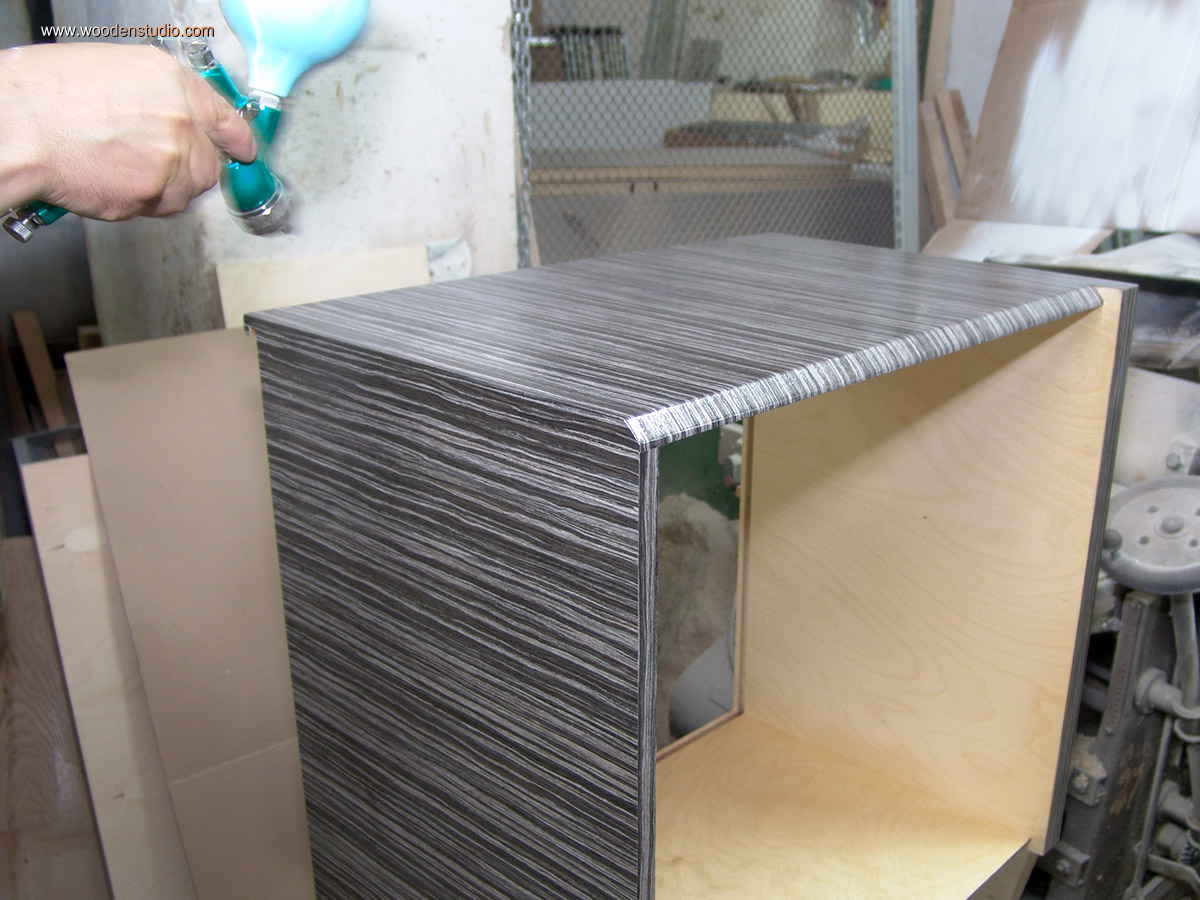

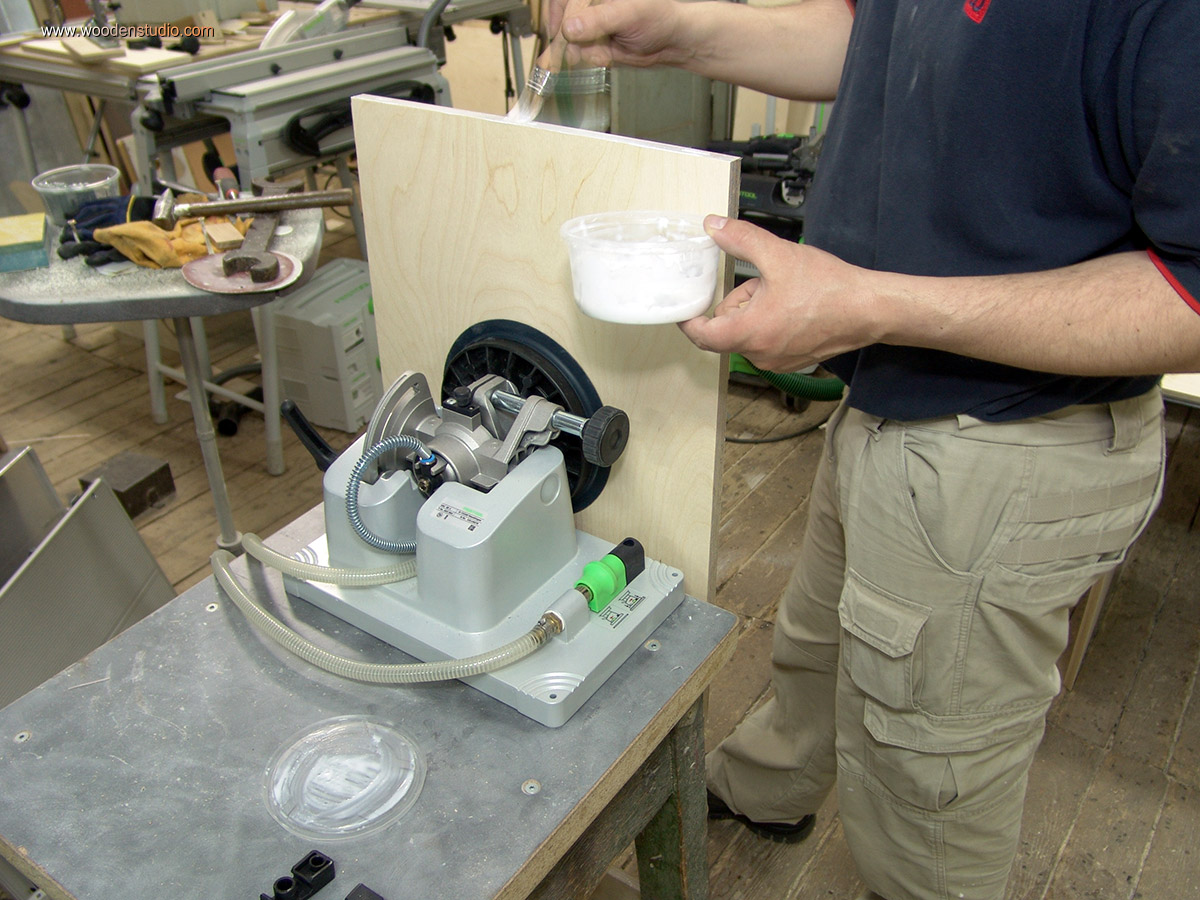

Следующий этап — фанерование. Шпон, как и на столах будет расположен горизонтально. Перед началом работ необходимо тщательно подготовить поверхность, отшлифовать все плоскости, удалить пыль. Теперь можно наносить клей WCG-N и спустя некоторое время (после высыхания клея) можно прикладывать заготовки шпона на плоскости.

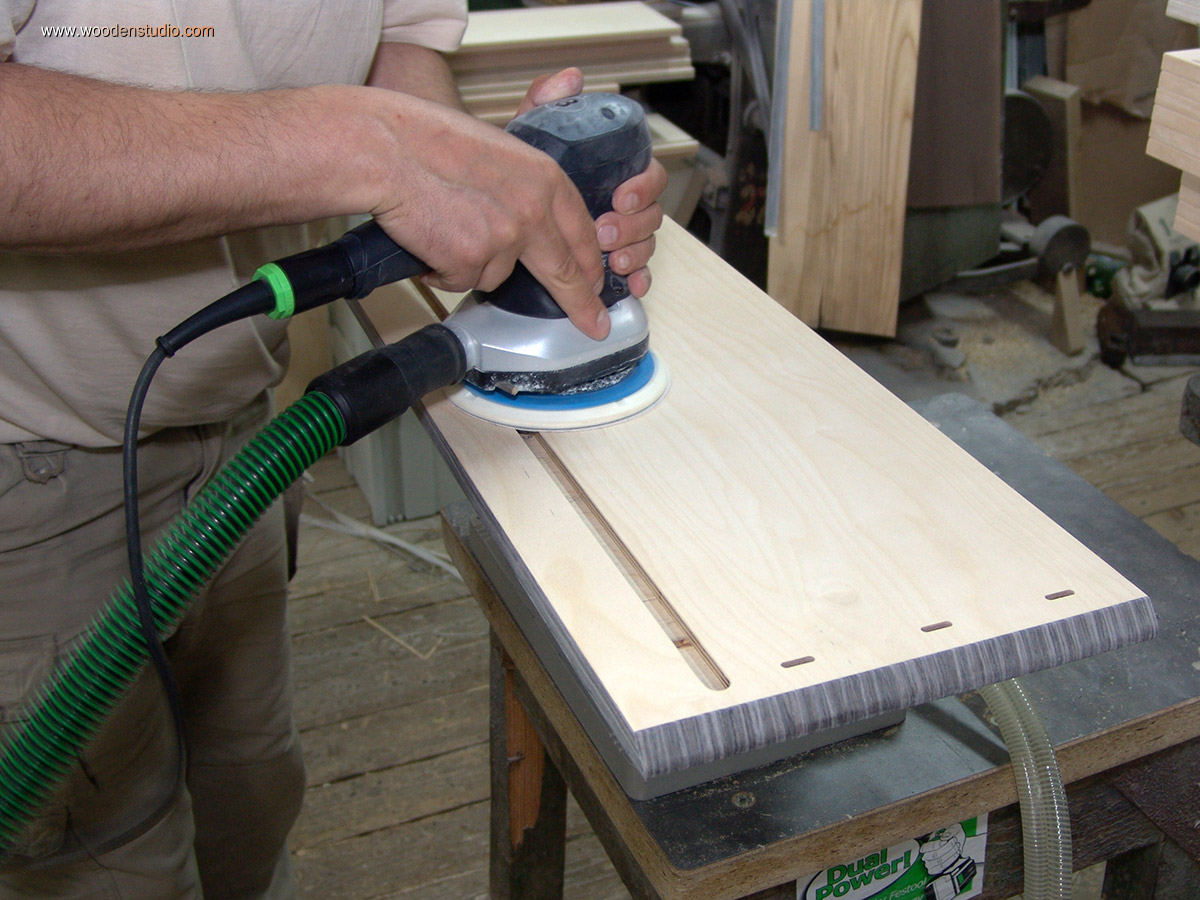

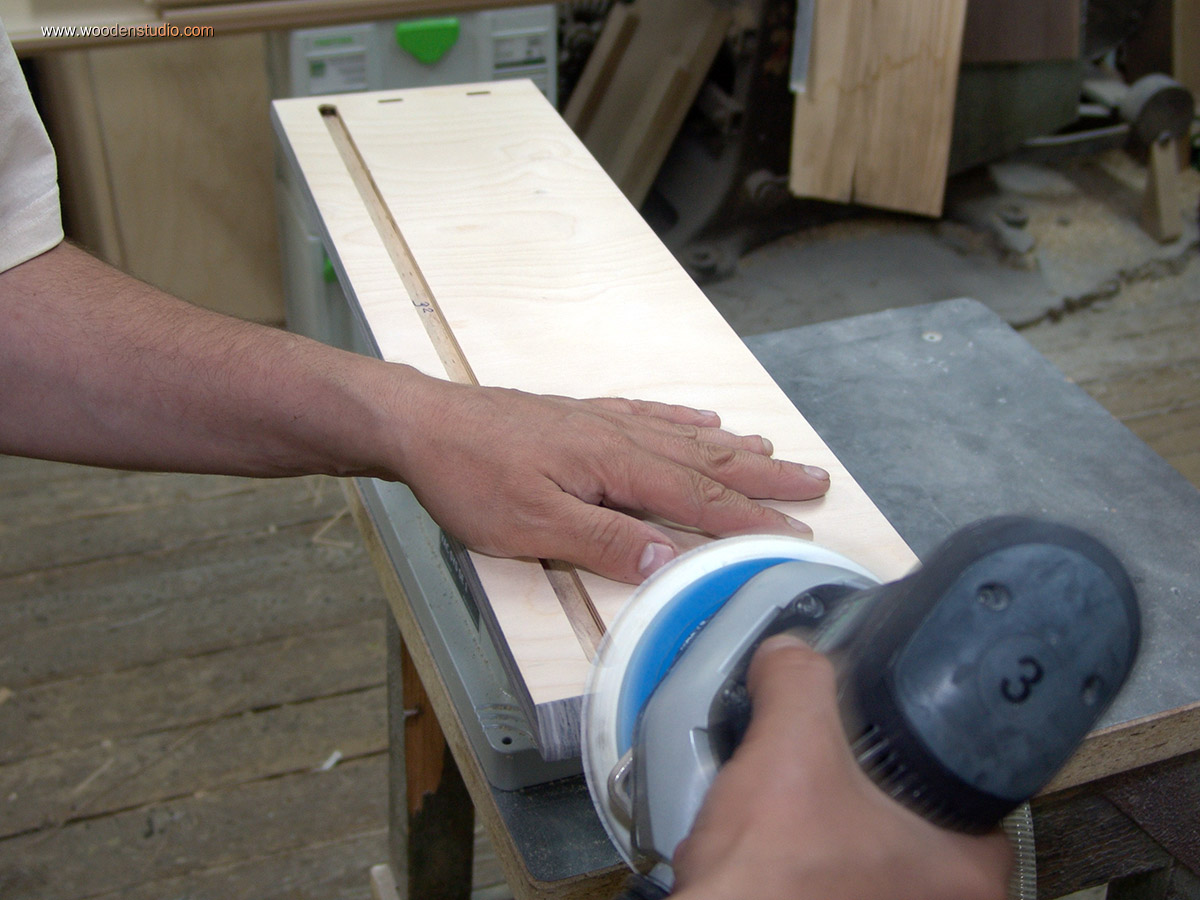

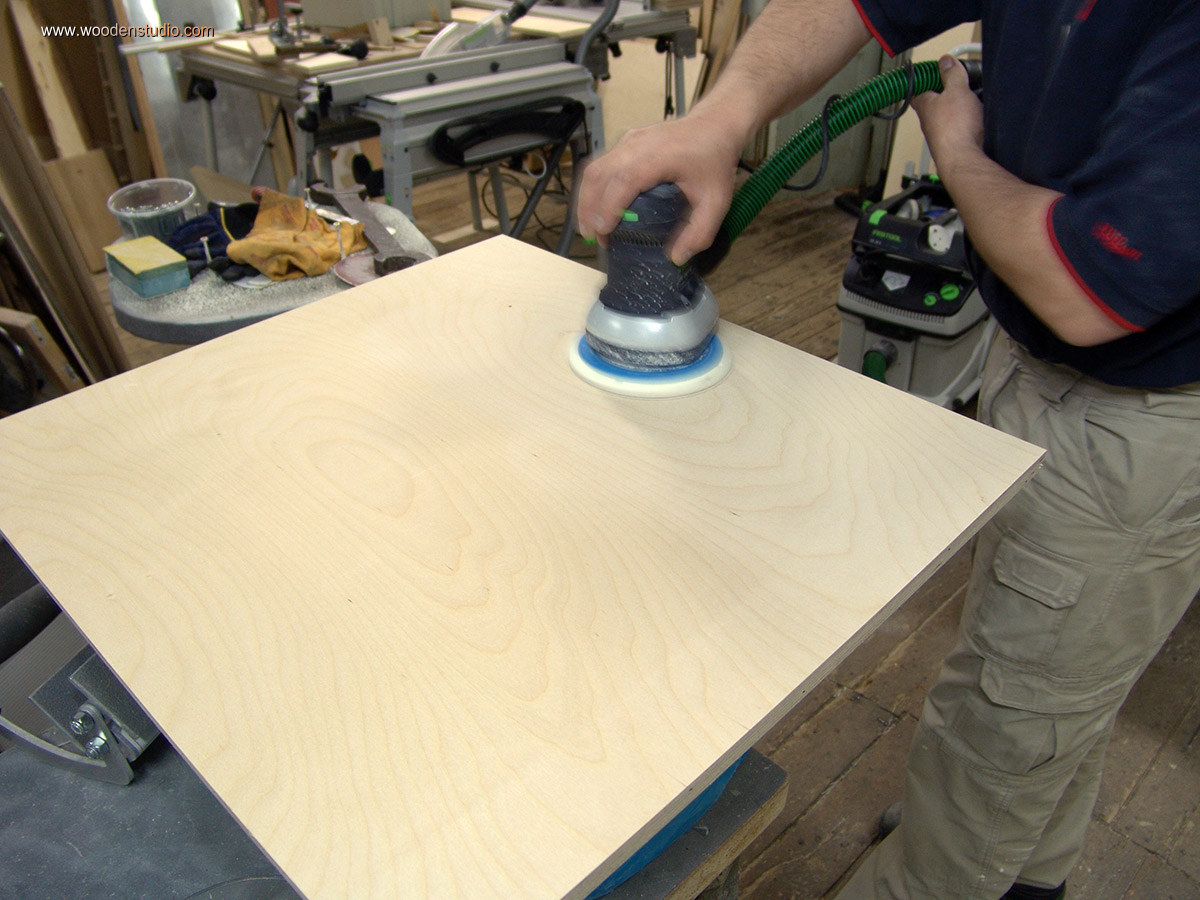

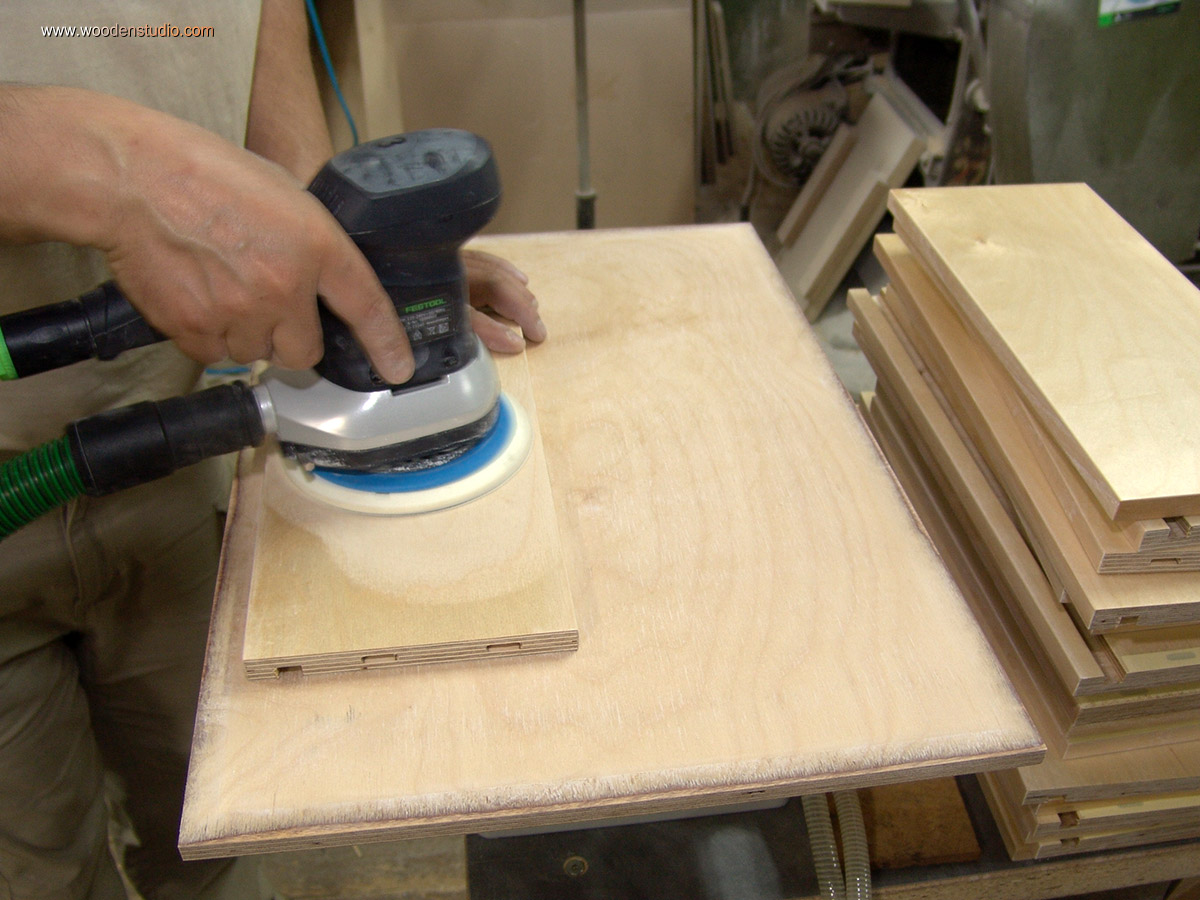

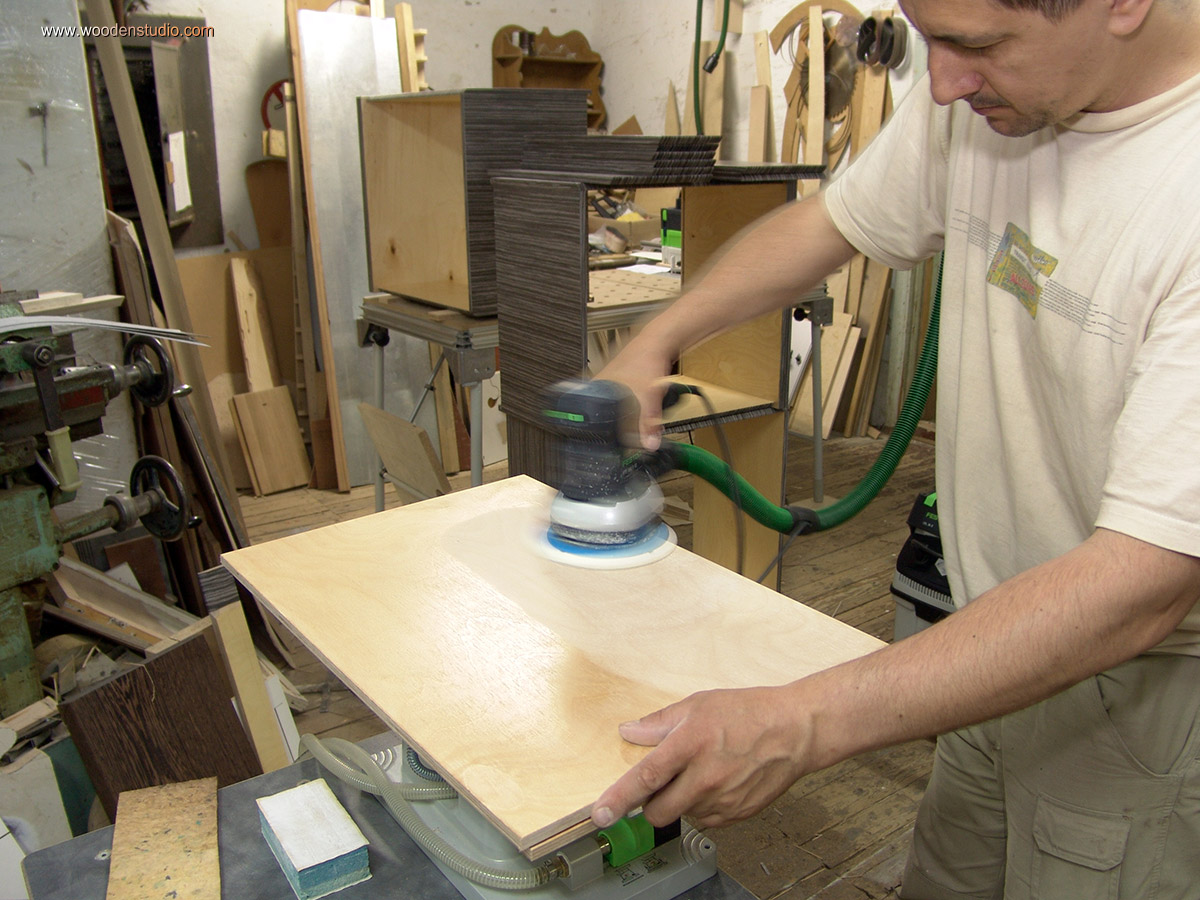

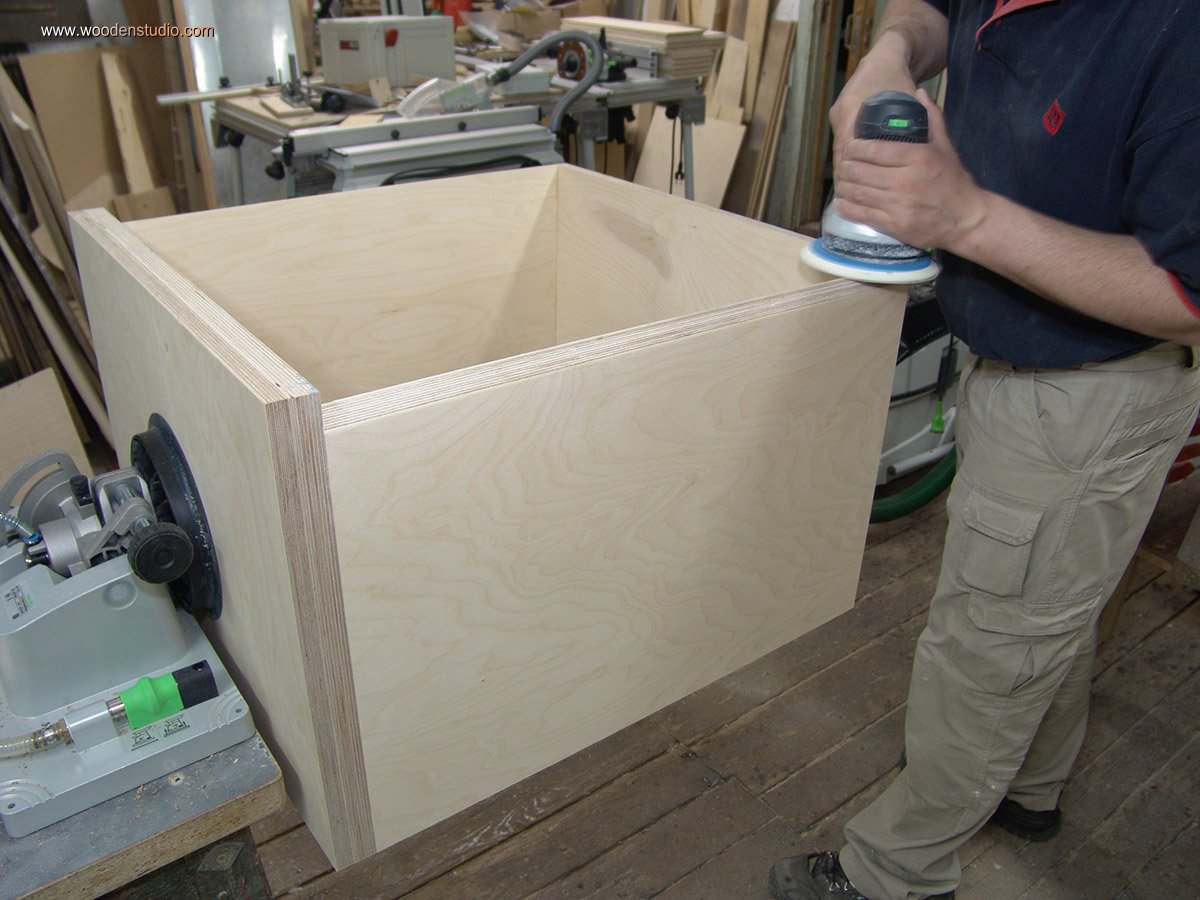

Шлифовка корпуса подвесной тумбы
Нанесение клея WCG-N на поверхность тумбы

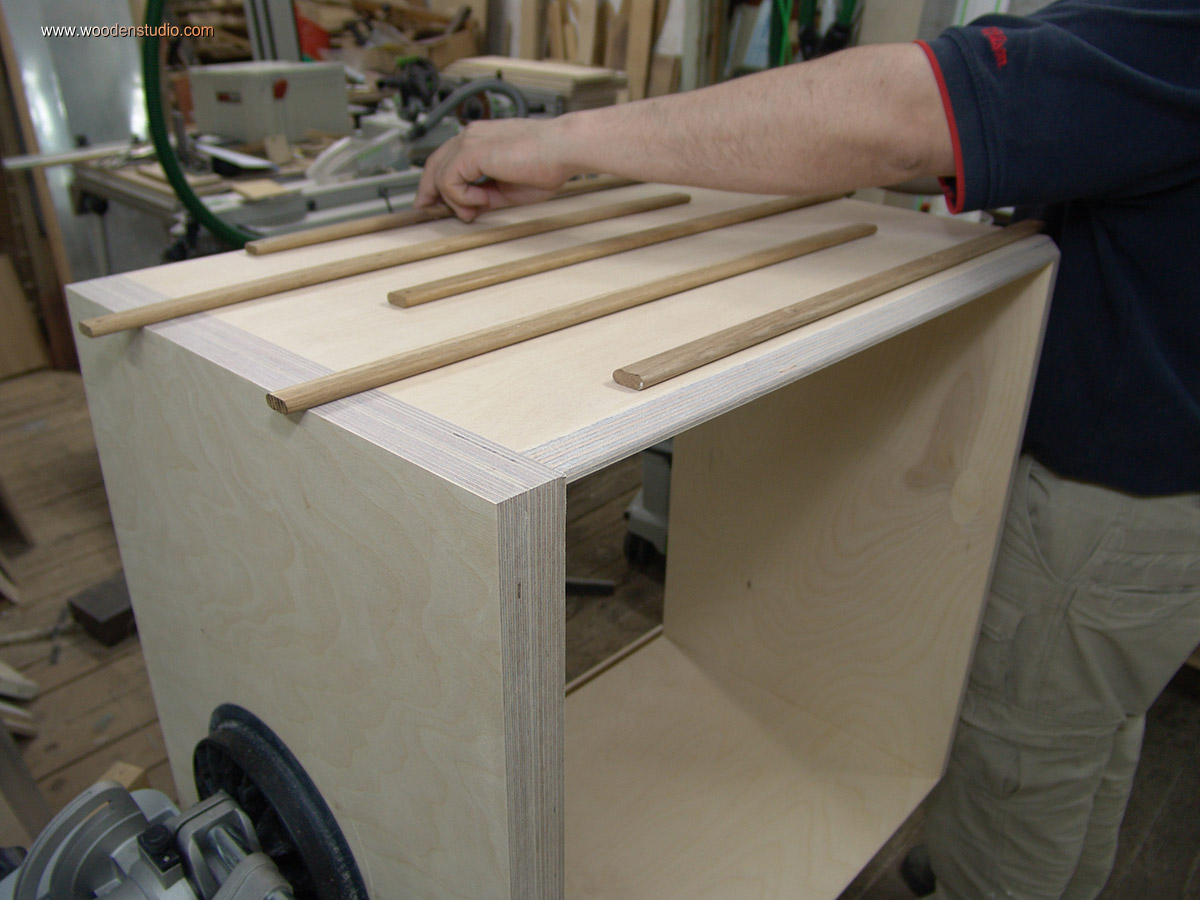

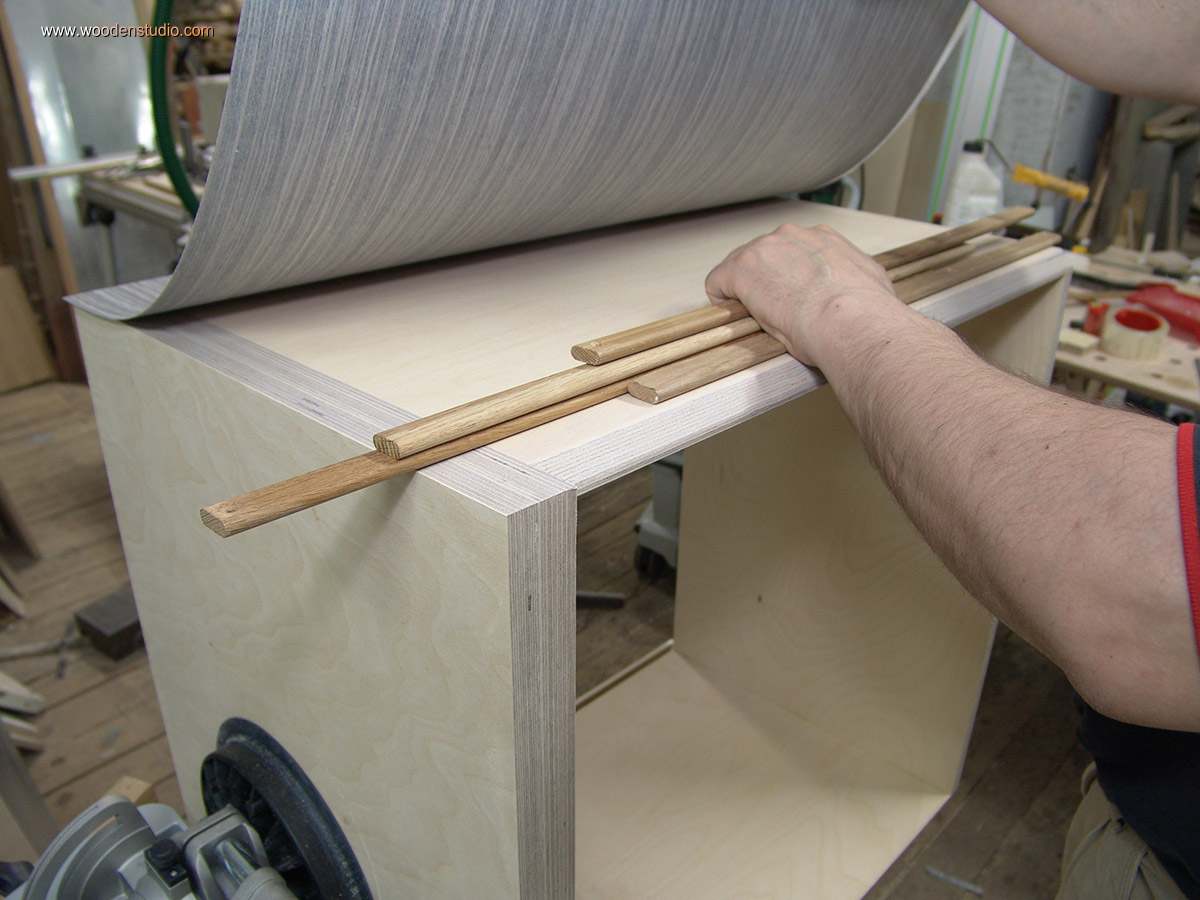

Укладка разделительных реек перед фанерованием

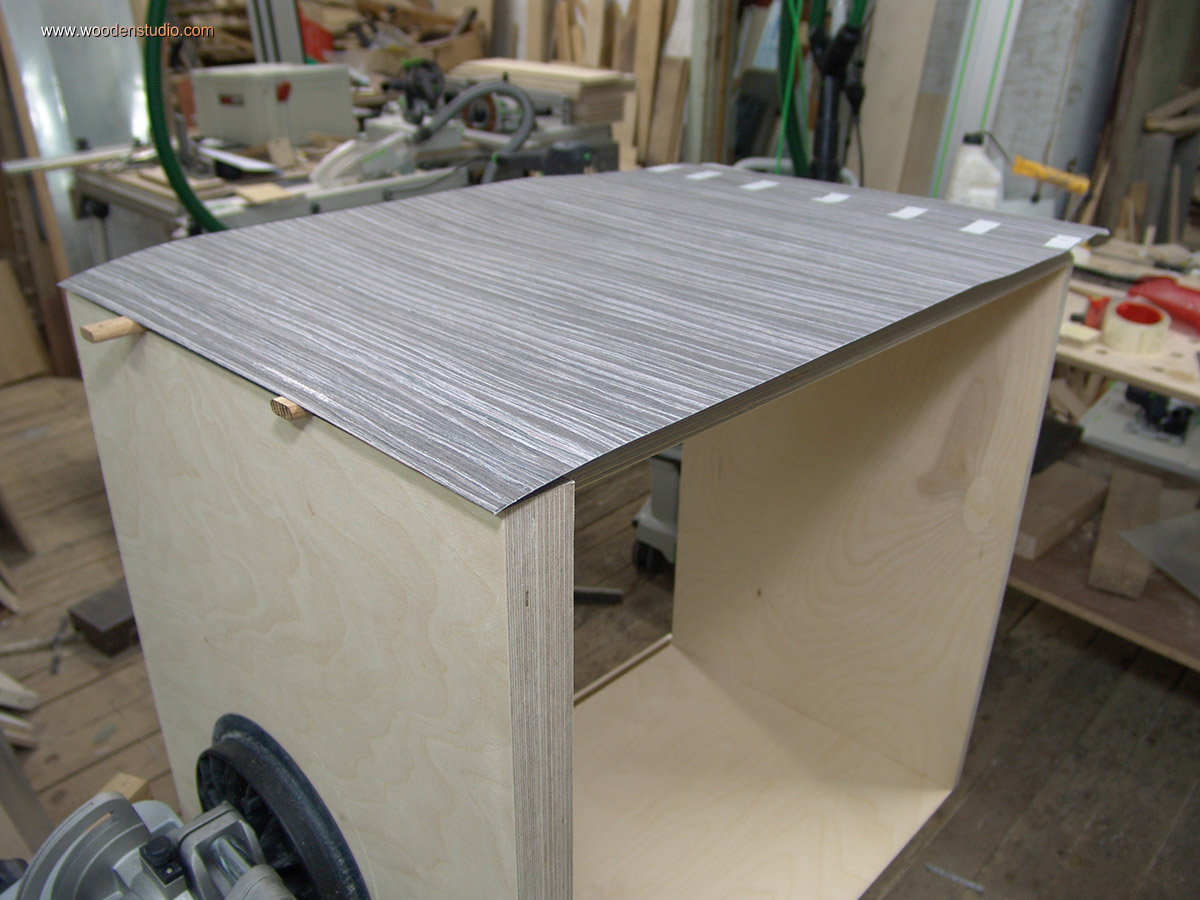

Позиционирование фрагмента шпона с разделяющими рейками
Извлечение разделяющих реек при фанеровании

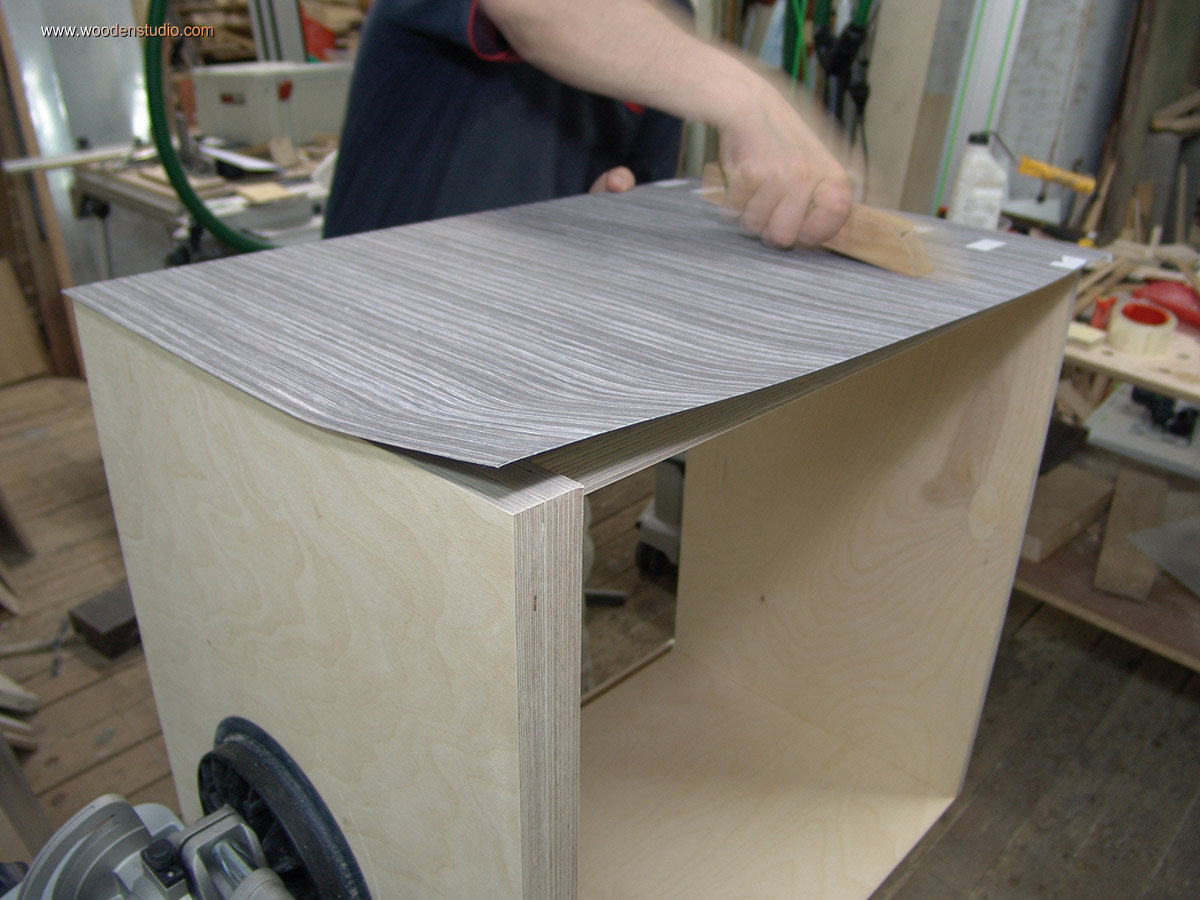

Притирка шпона приклеенного на клей WCG-N

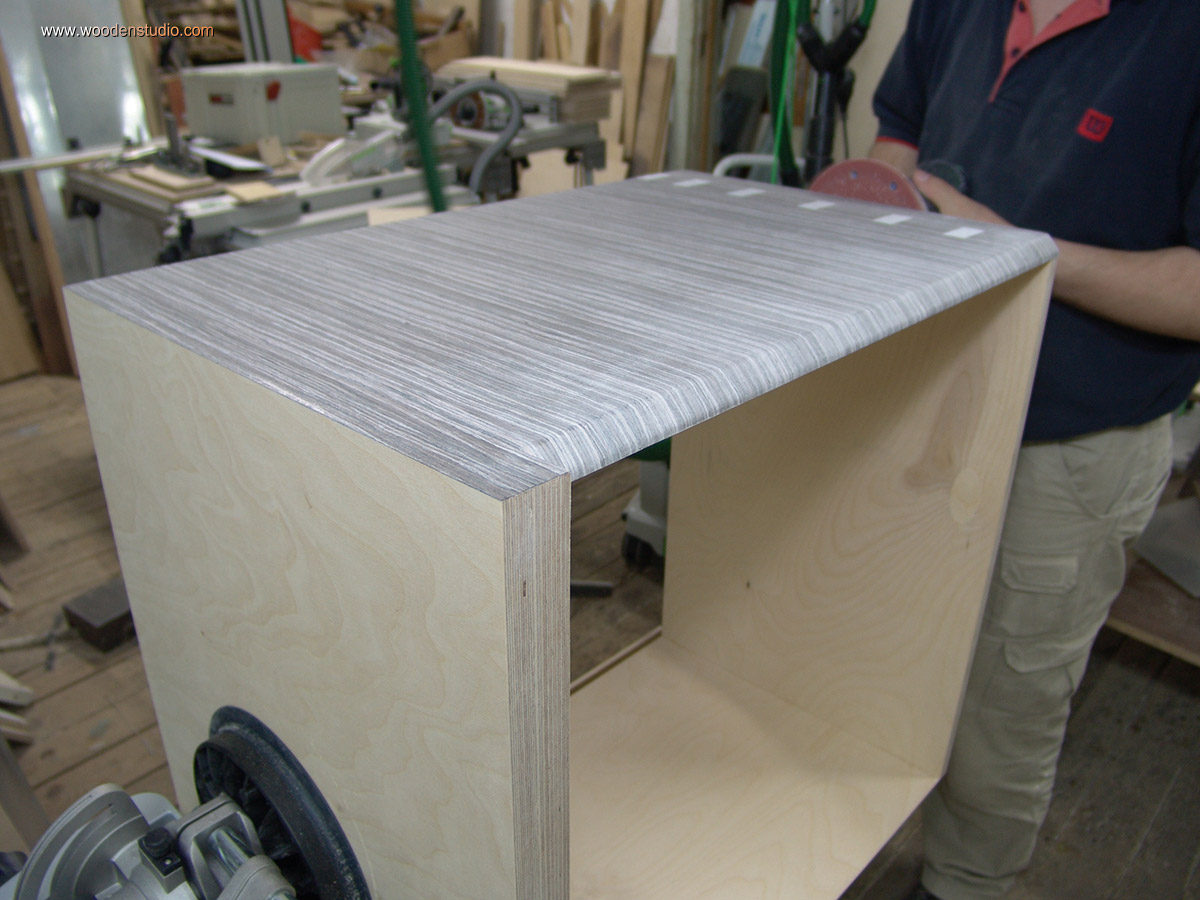

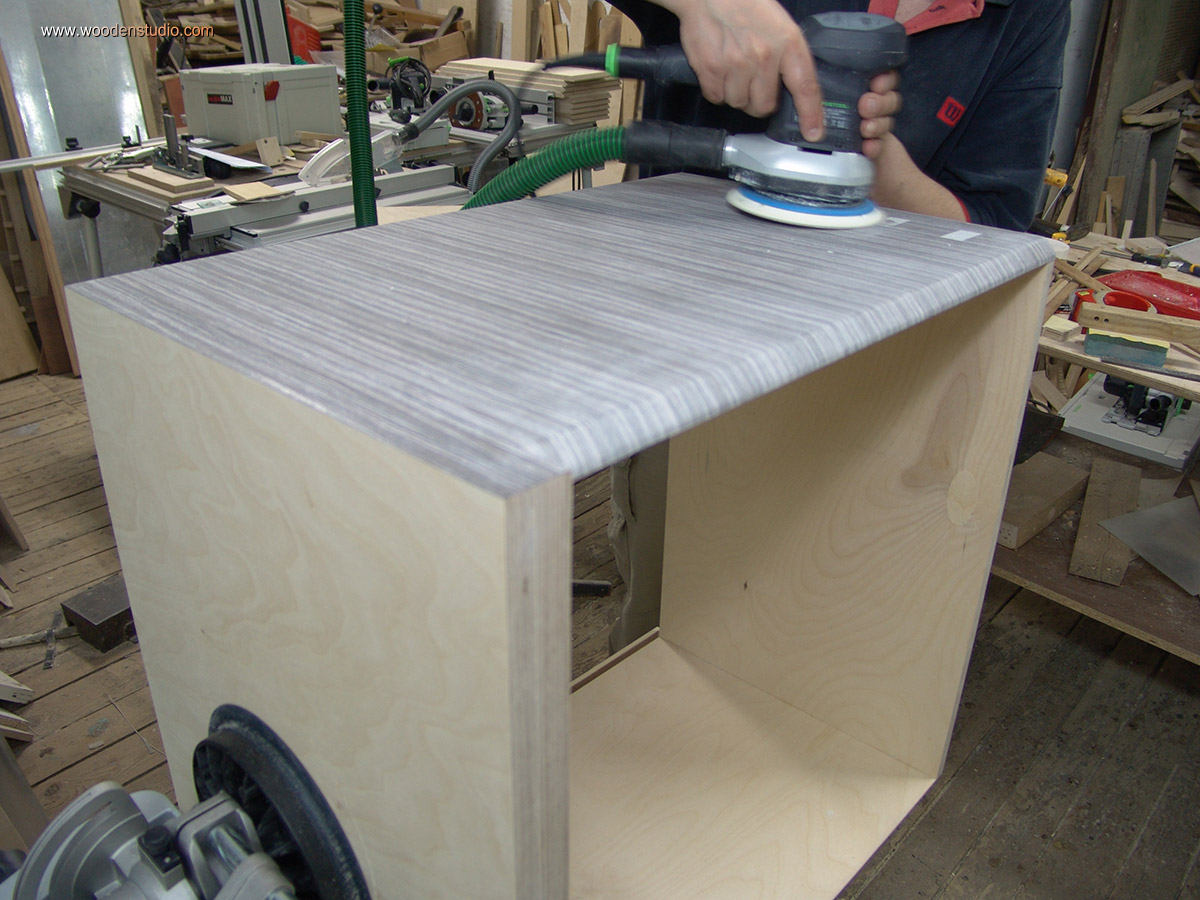

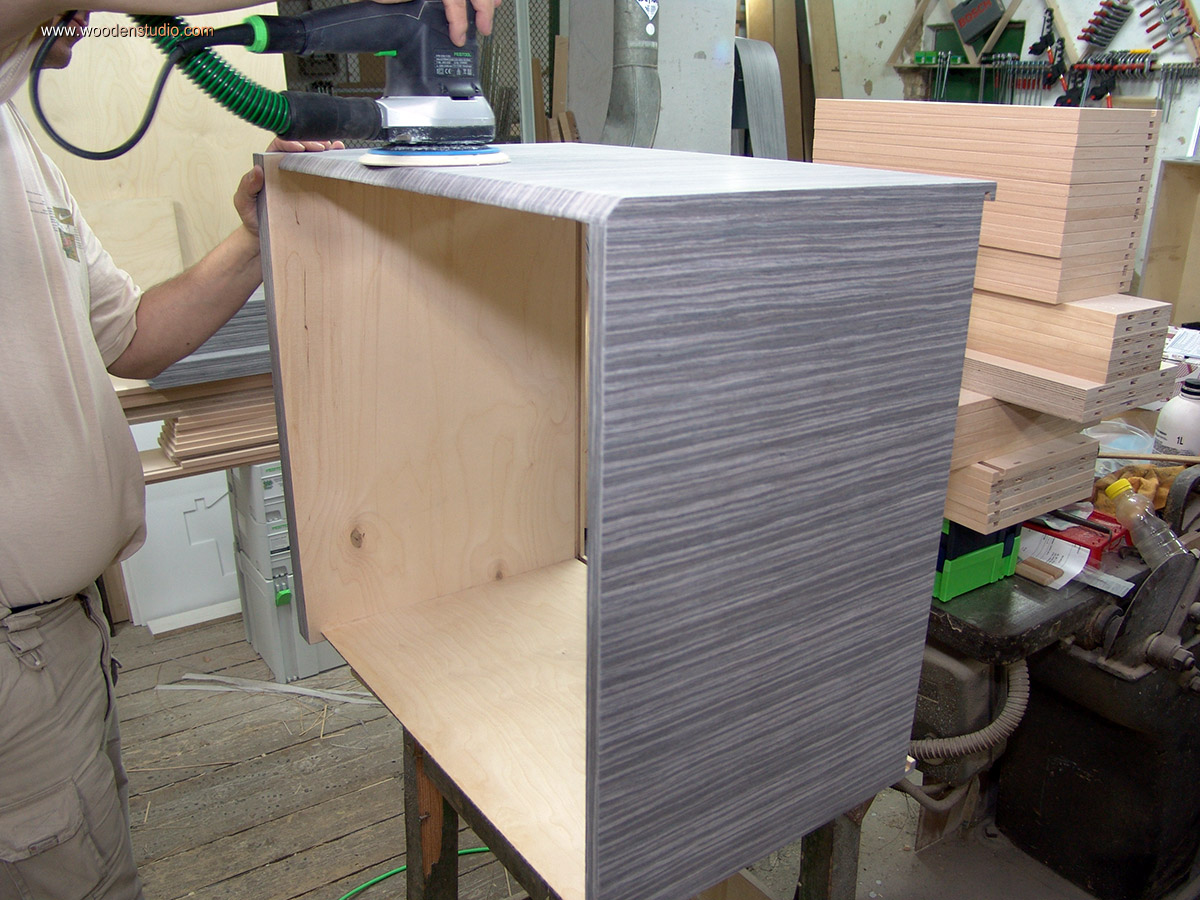

Шлифовка свесов шпона
Шлифовка остатков гуммировочной  ленты

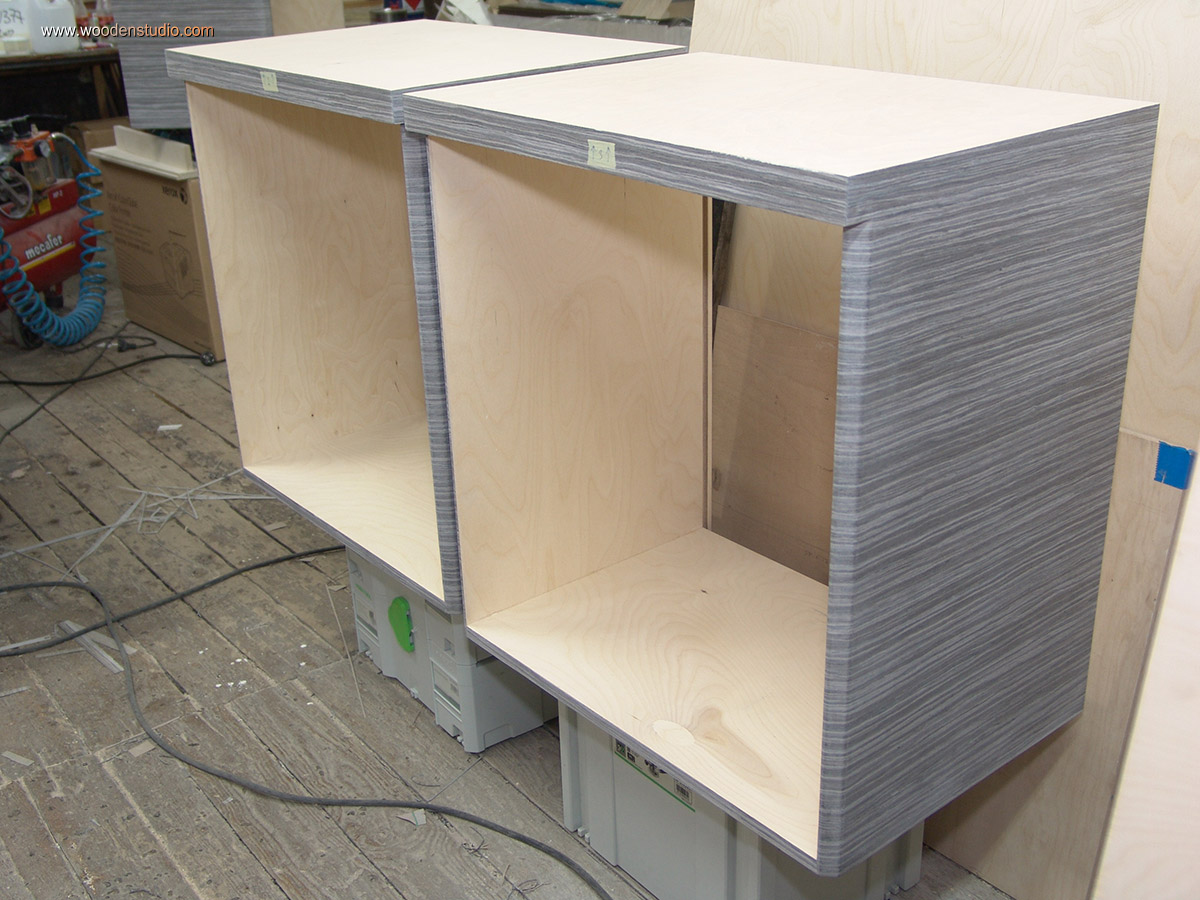

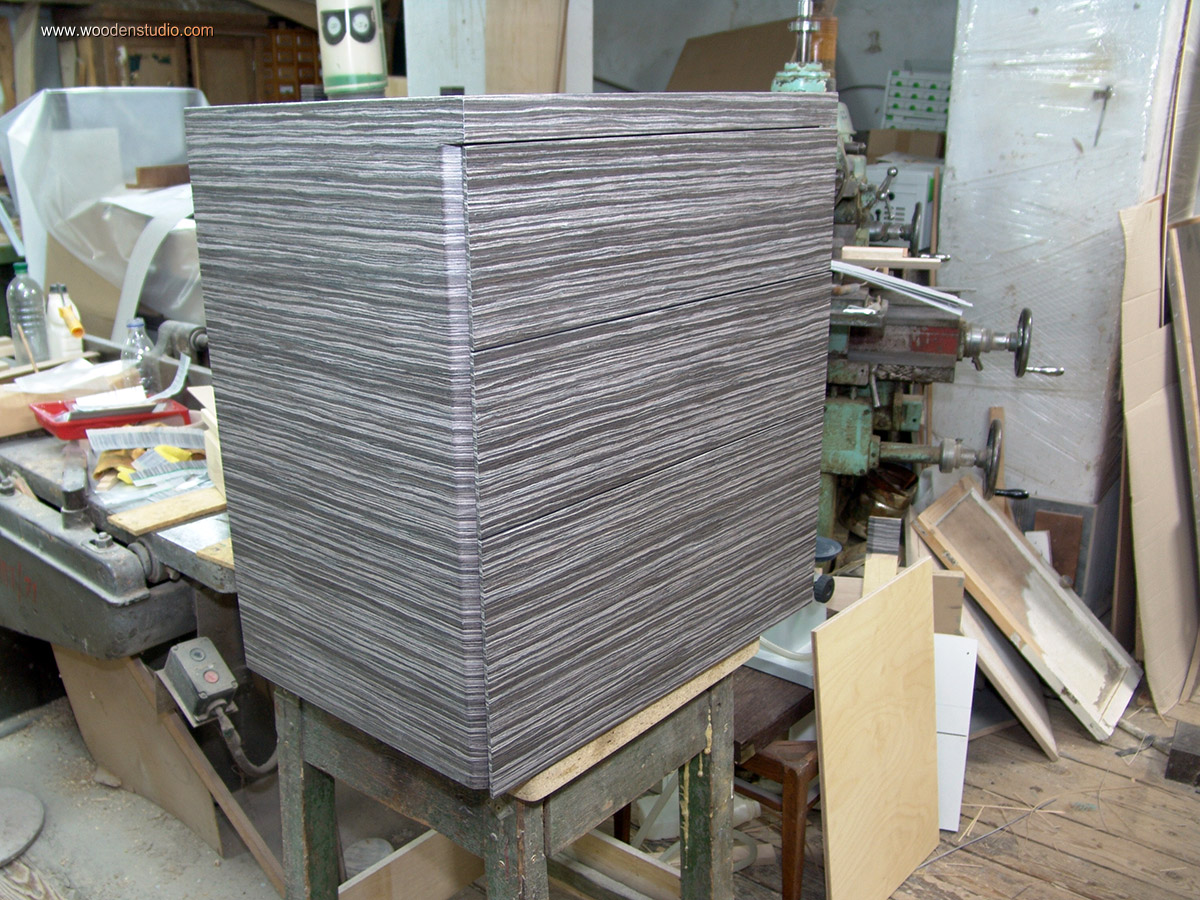

Фанерованные корпуса подвесных тумб

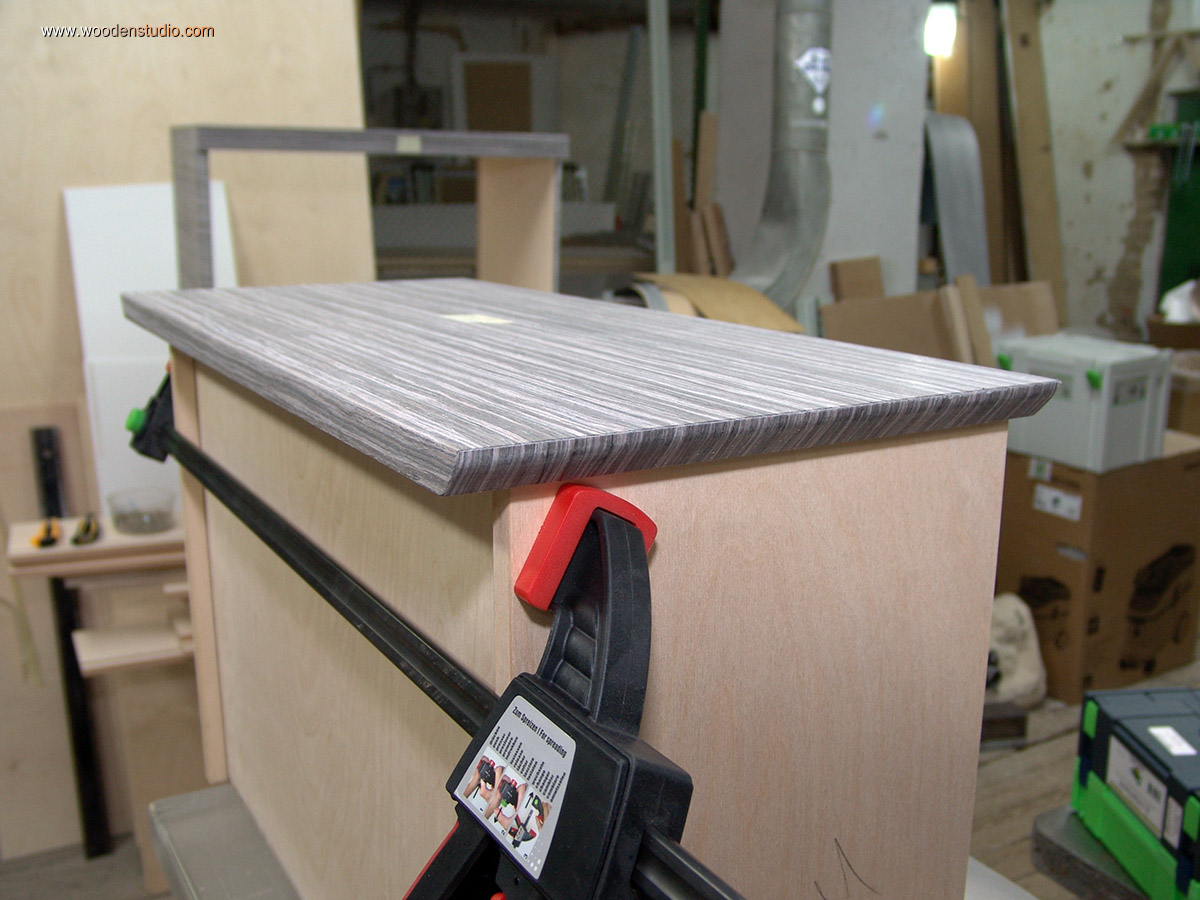

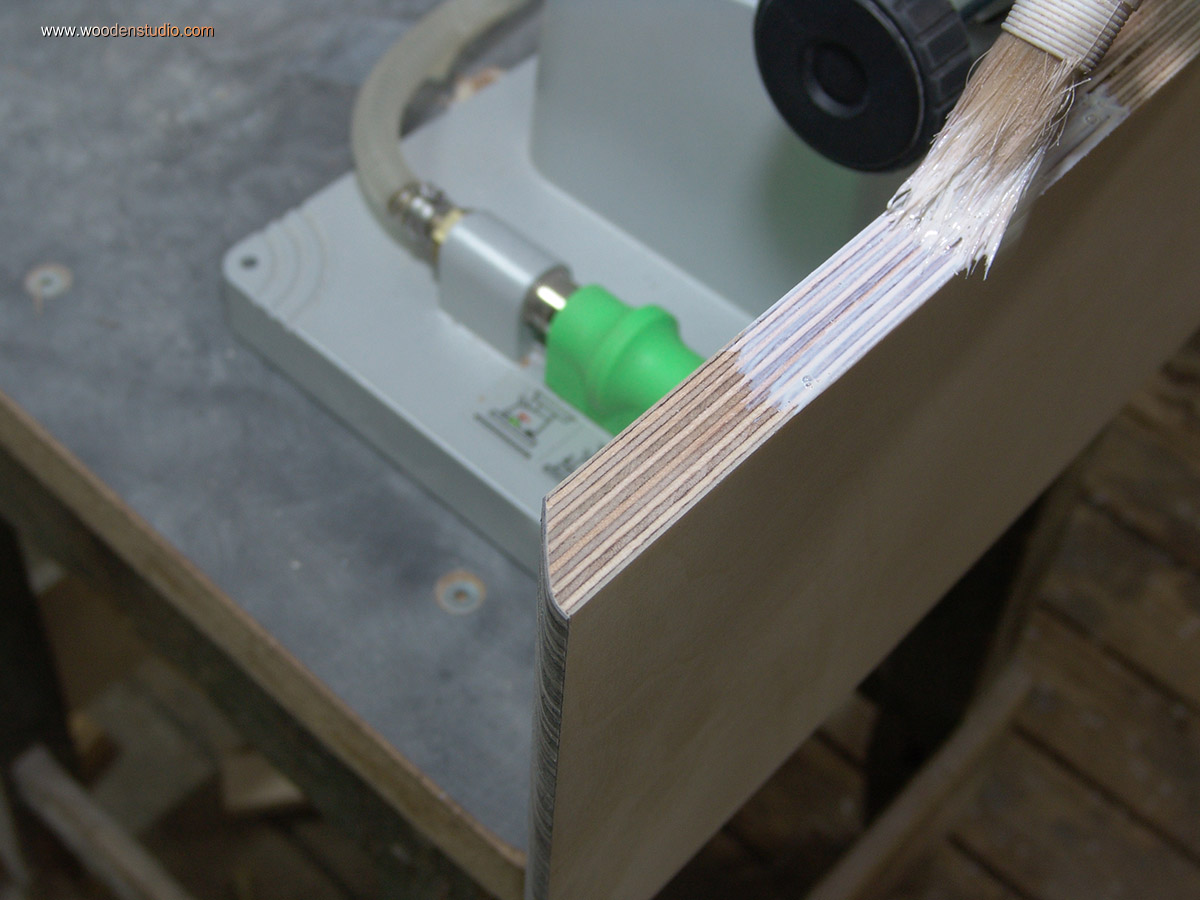

Нанесение клея WCG-N кистью на кромку фасада

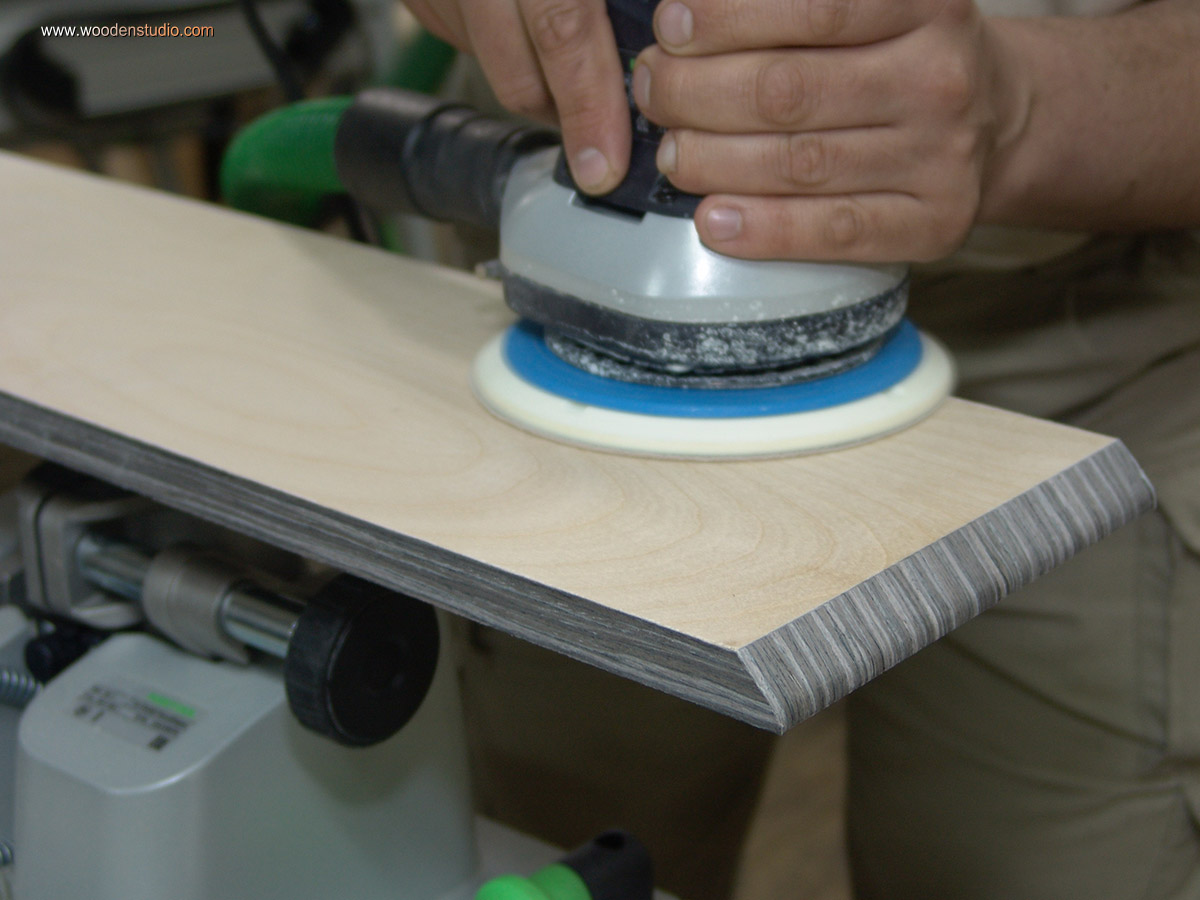

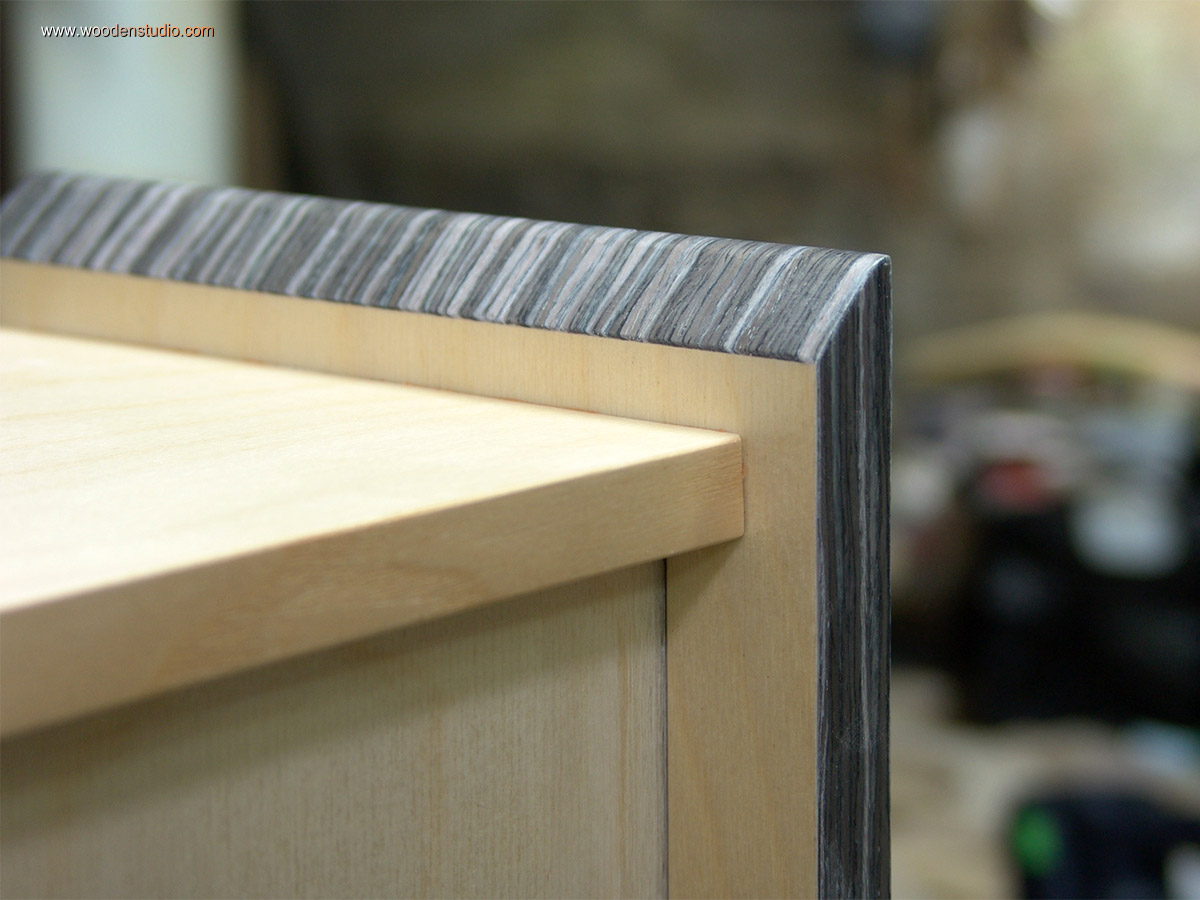

Шлифовка кромок фасада

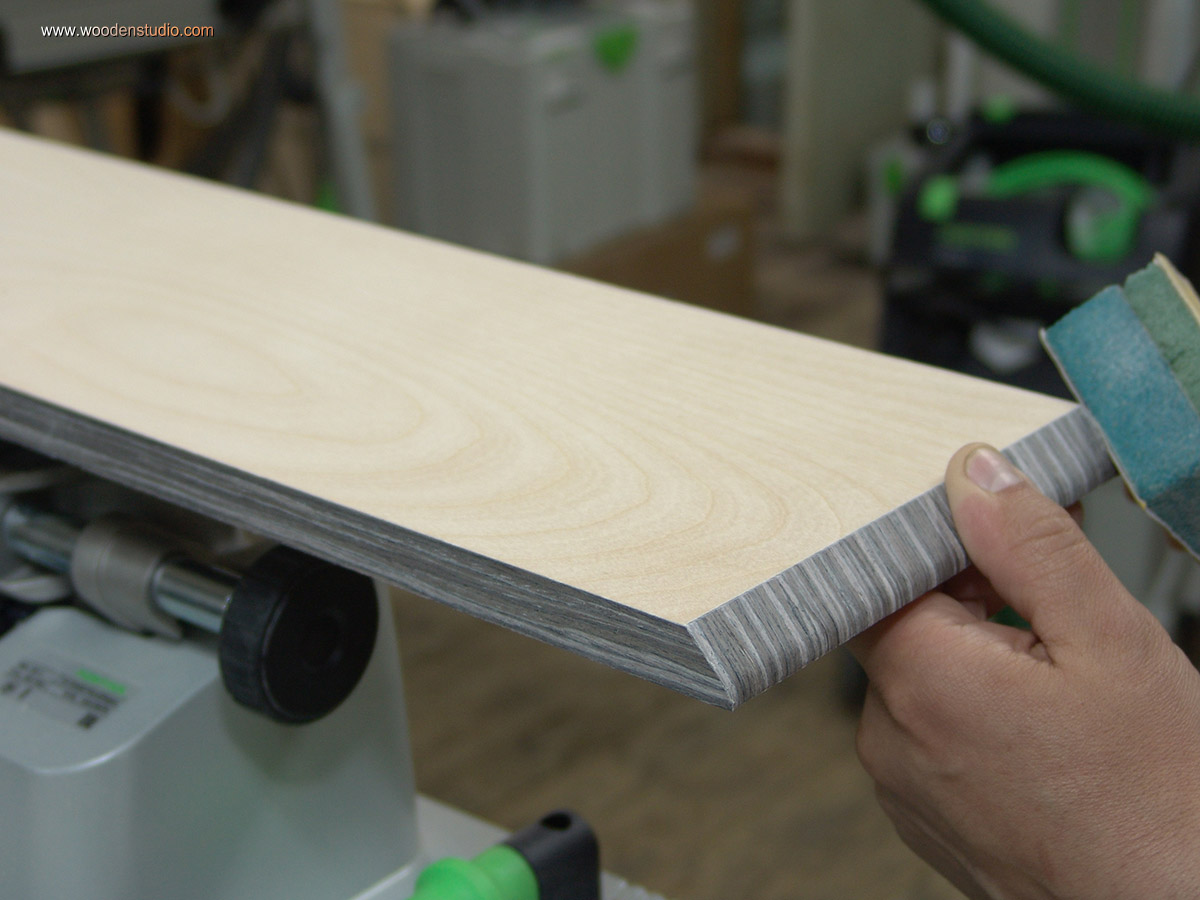

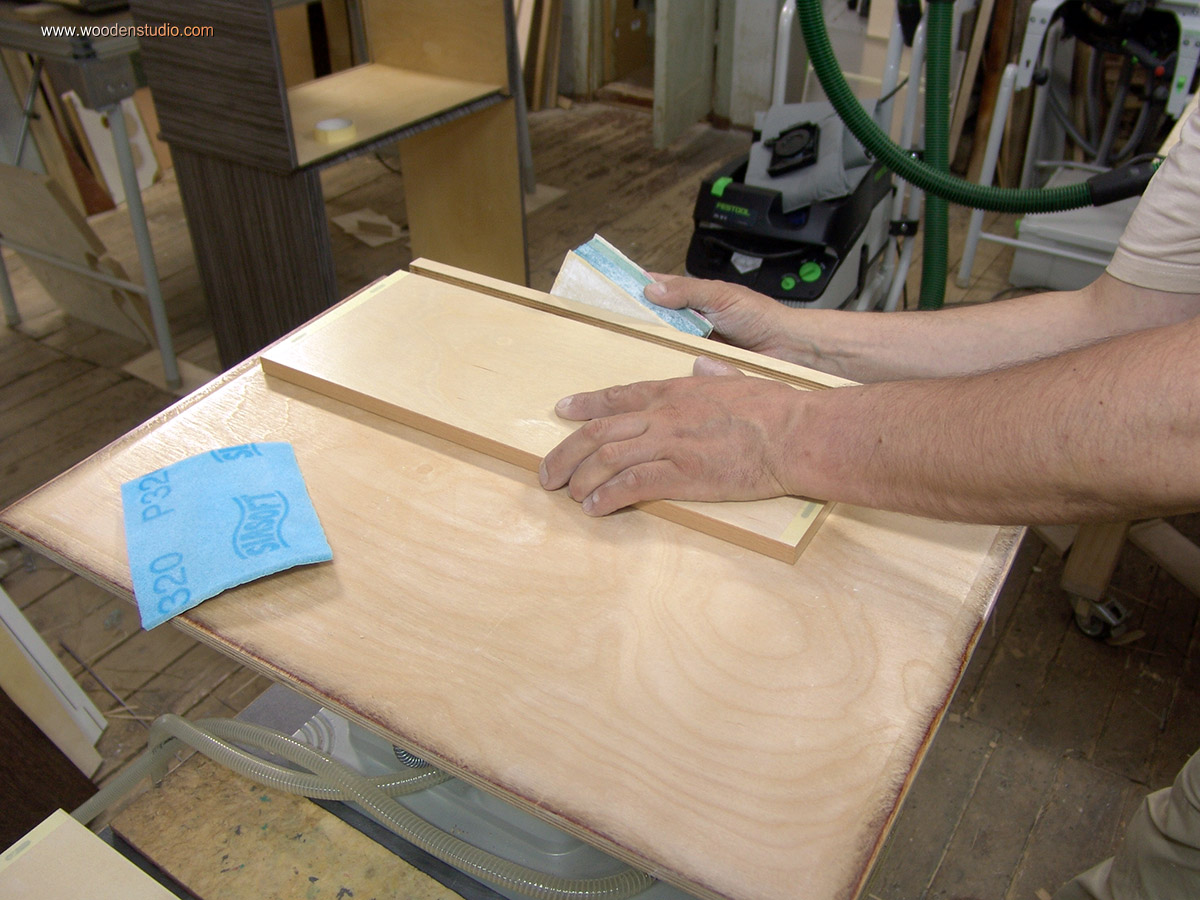

Ручная доводка кромок

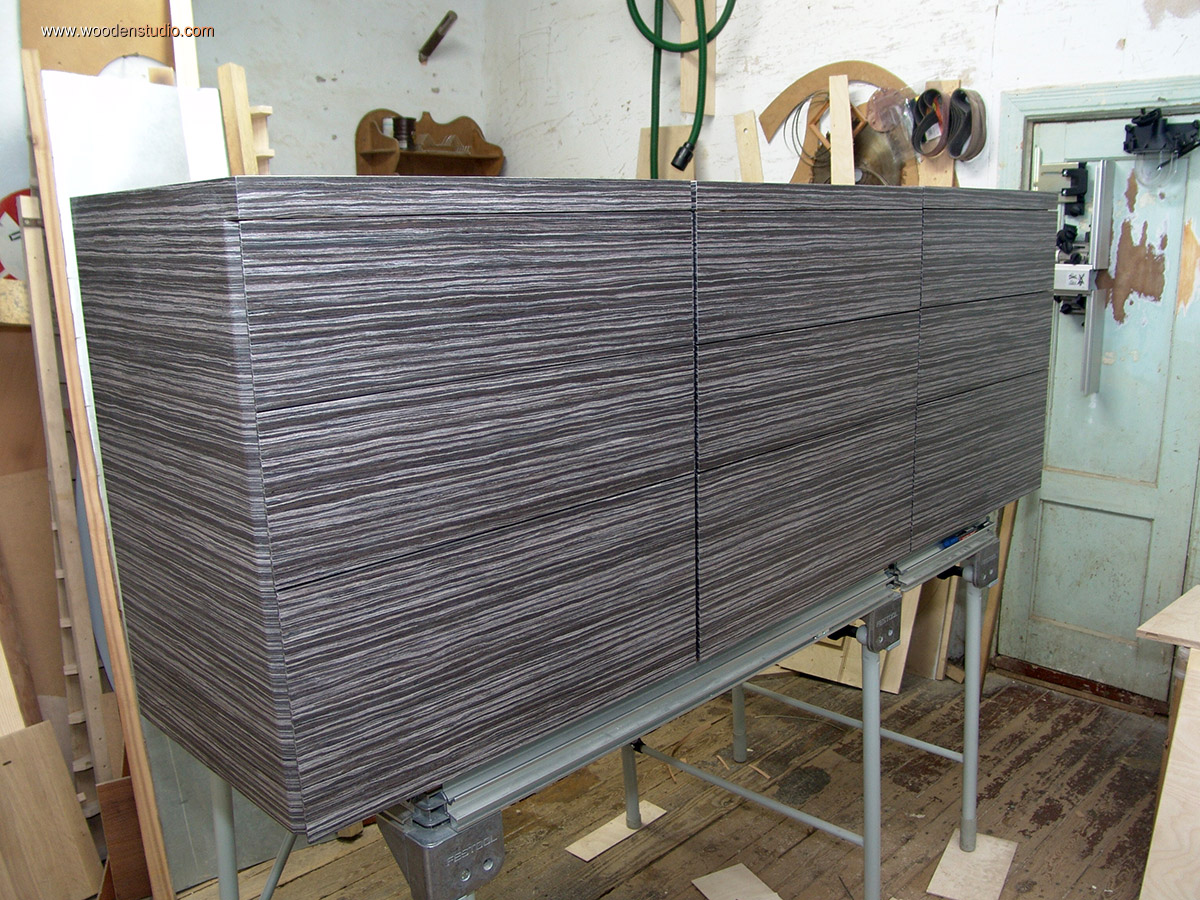

Корпуса тумб готовы. Время заняться выдвижными ящиками.

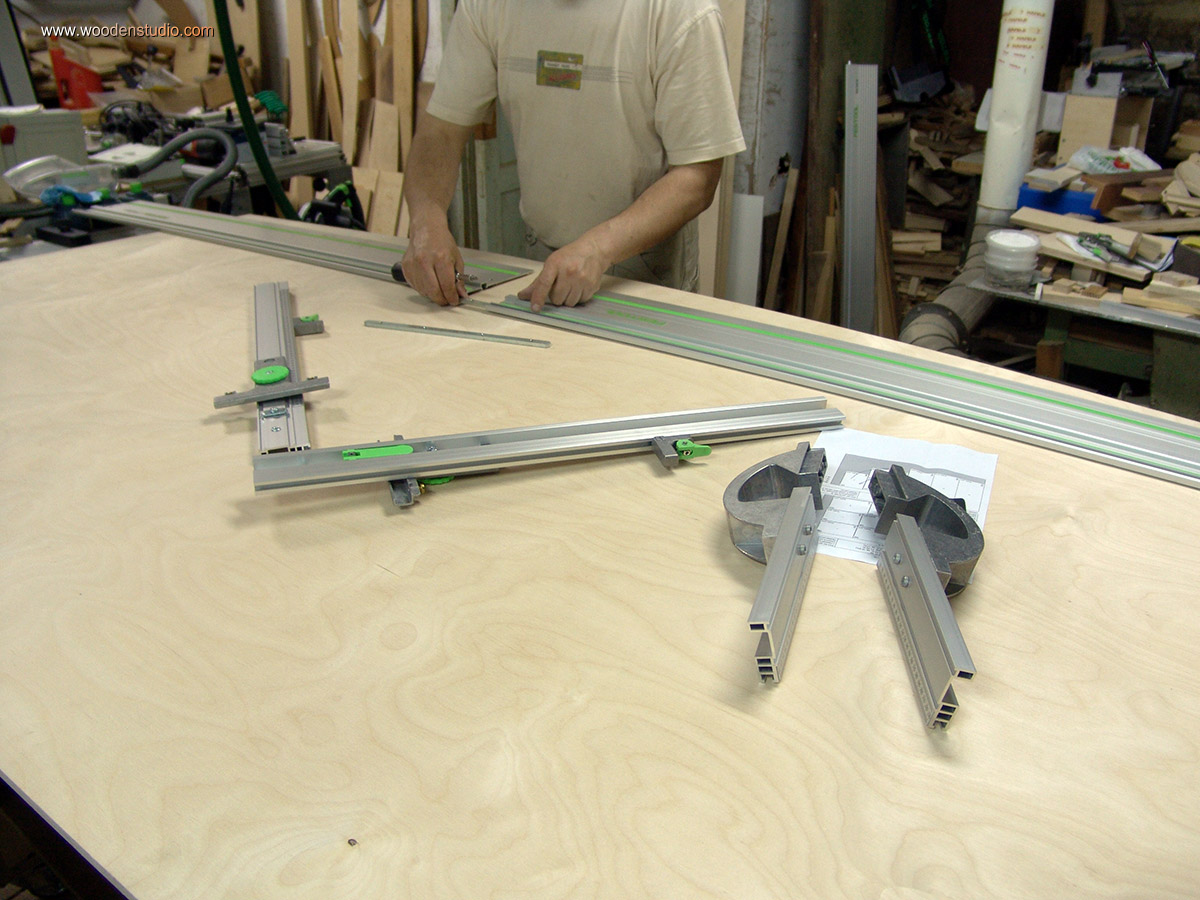

Впервые в этом проекте при раскрое заготовок использовал параллельный упор Festool FS-PA с удлинителем FS-PA-VL. Есть небольшие нюансы в организации очередности раскроя деталей, учтя которые процесс приносит сплошное удовольствие. Все заготовки получаются строго по размеру.

Установка соединителей FSV для удлинения шины-направляющей

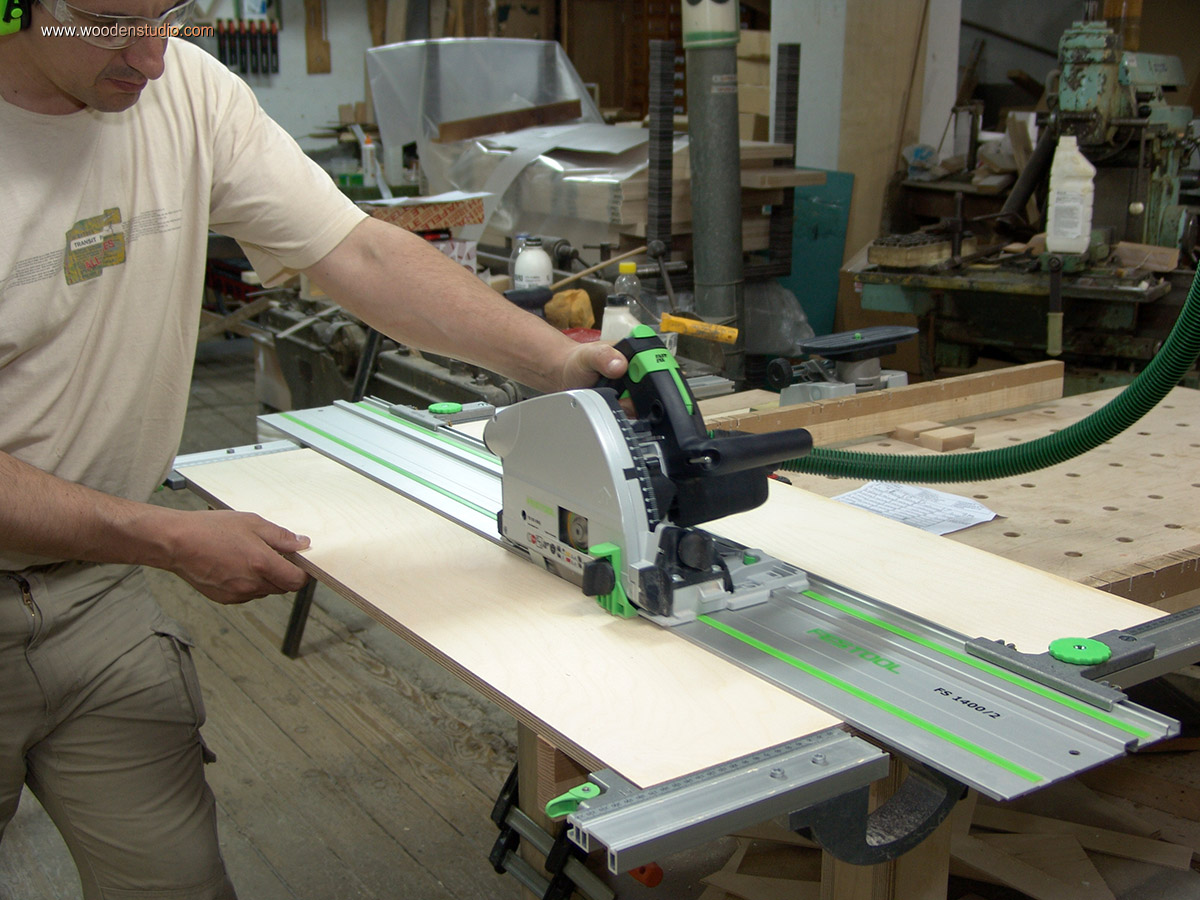

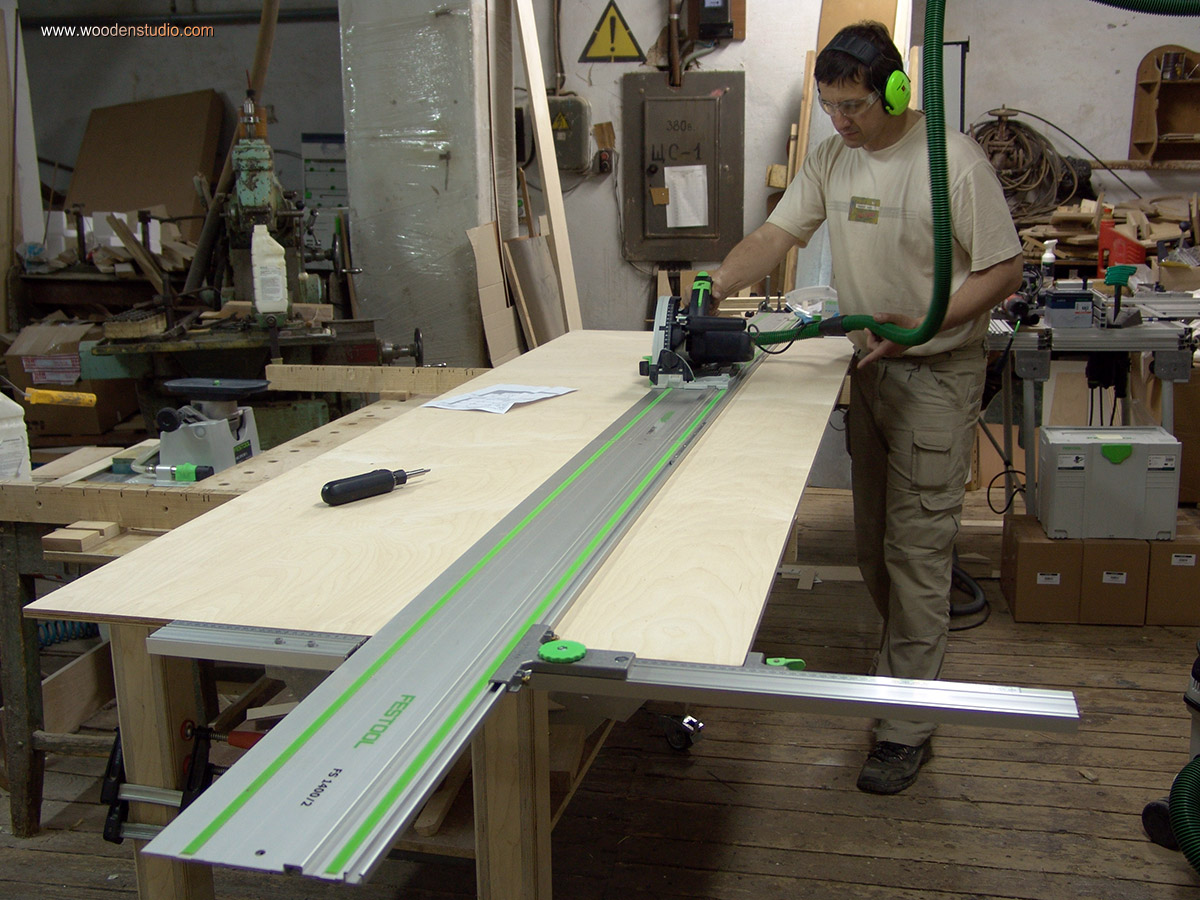

Пиление погружной пилой по шине-направляющей при помощи параллельного упора FS-PA

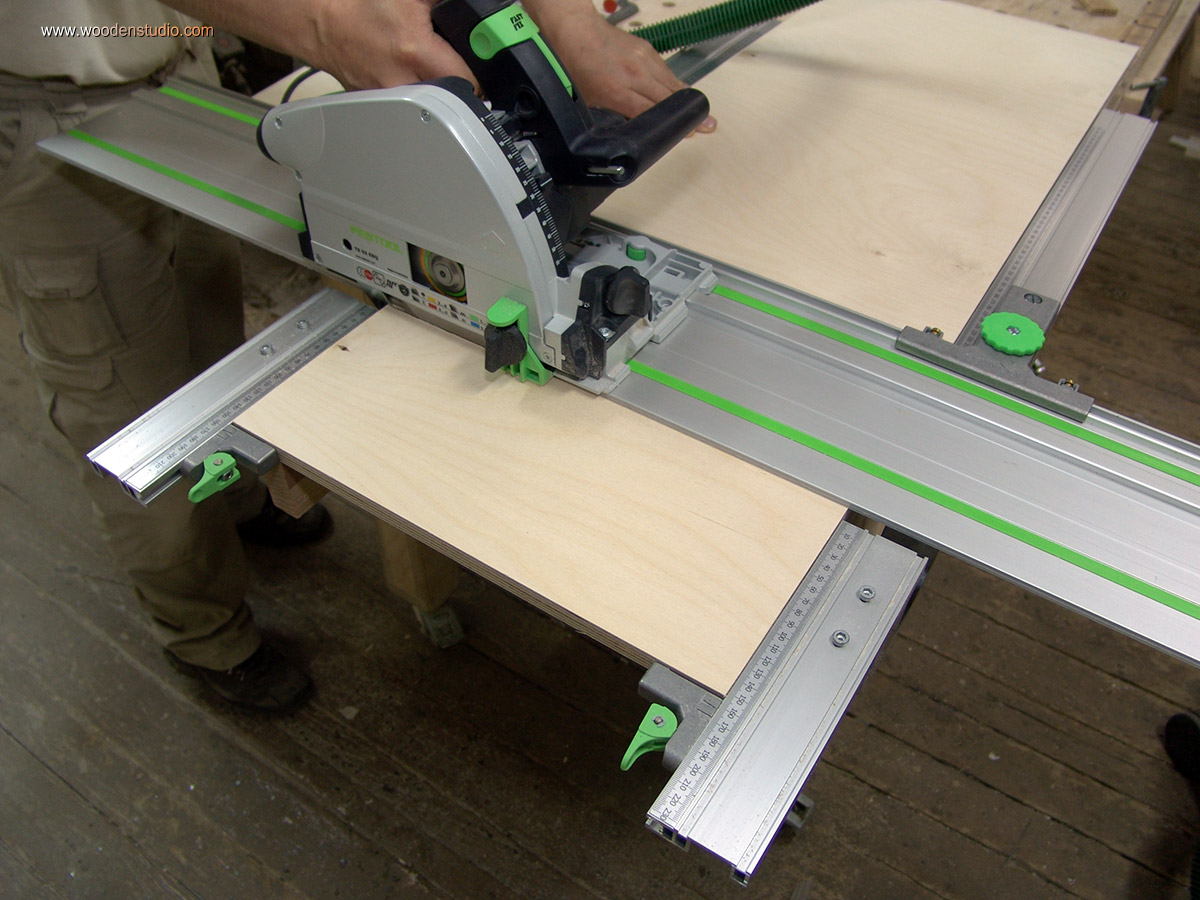

Параллельный упор Festool FS-PA в работе
Погружная пила Festool TS 55

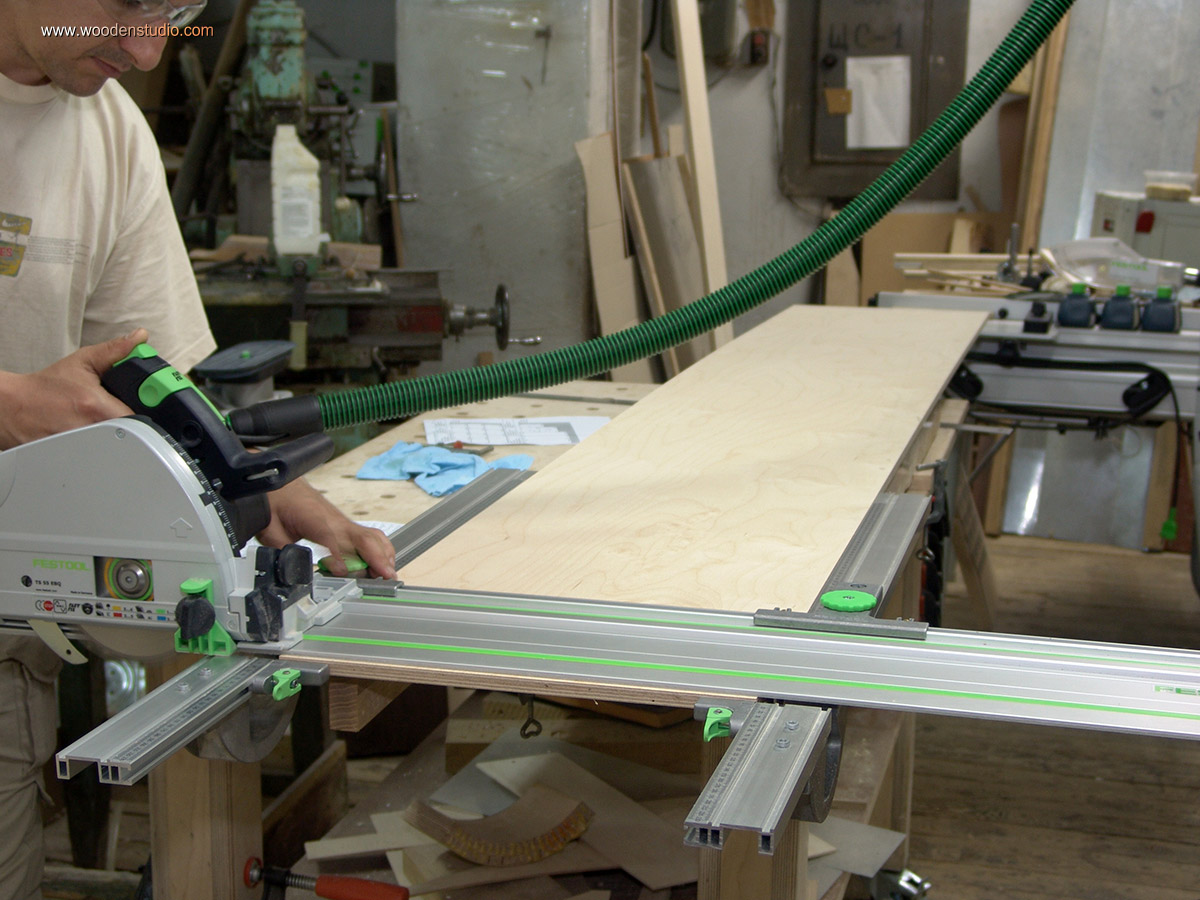

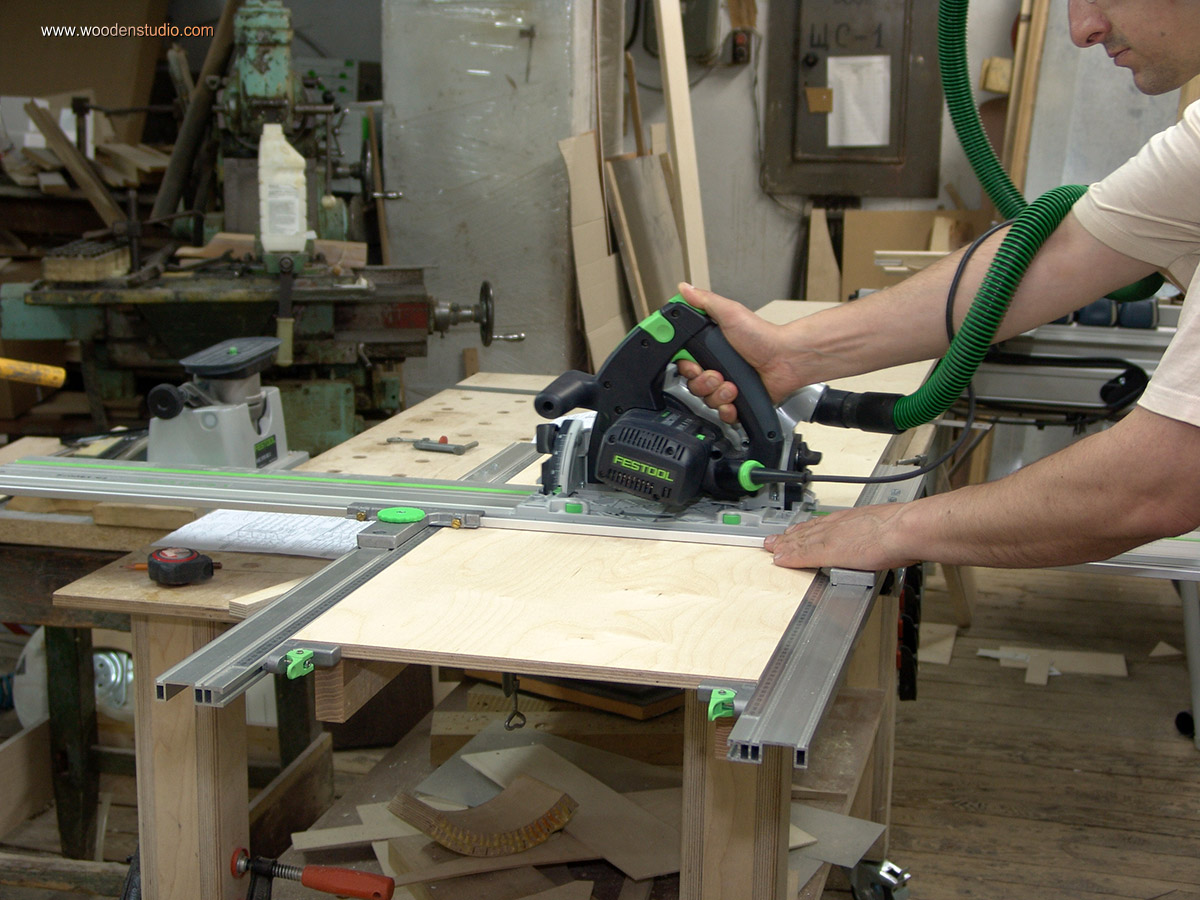

Торцевание заготовок при помощи удлинителя параллельного упора Festool FS-PA-VL

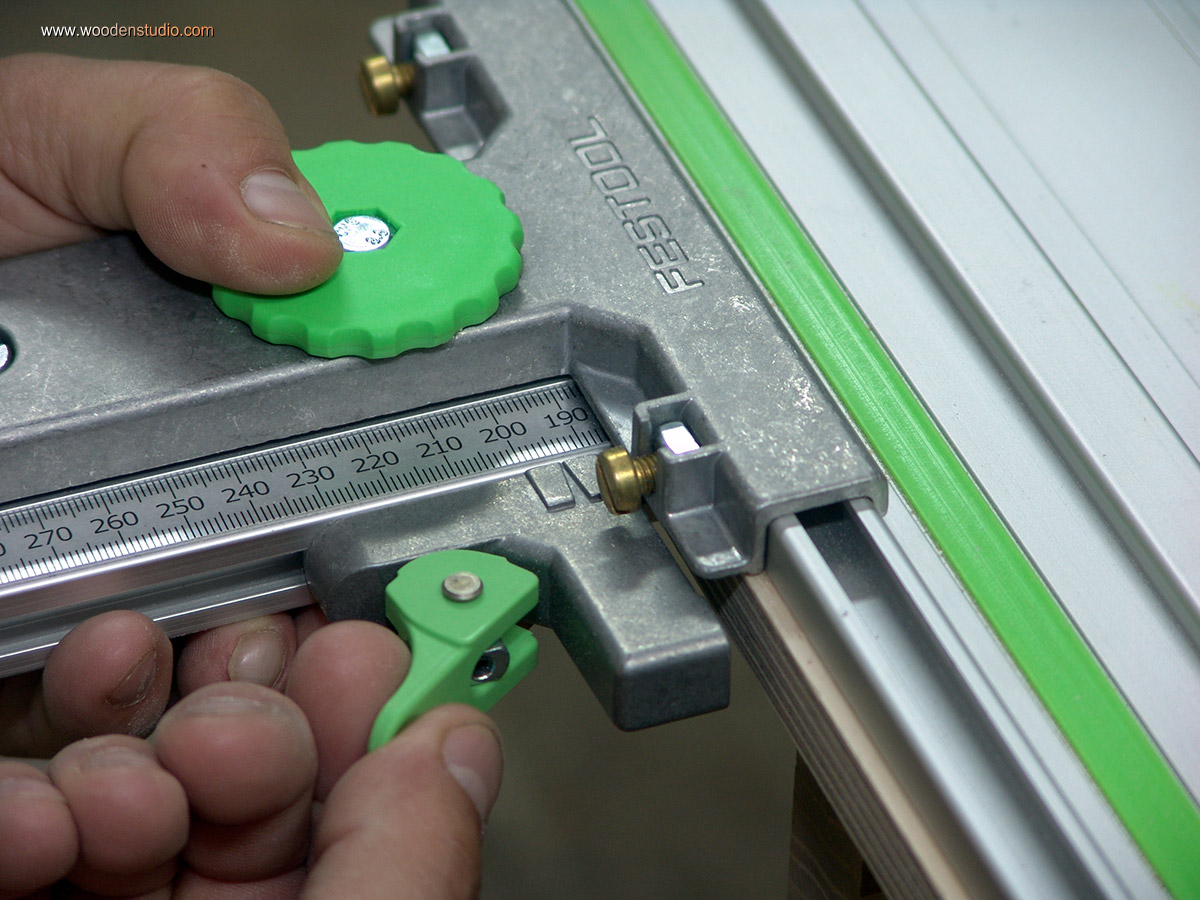

Установка размера на параллельном упоре Festool FS-PA

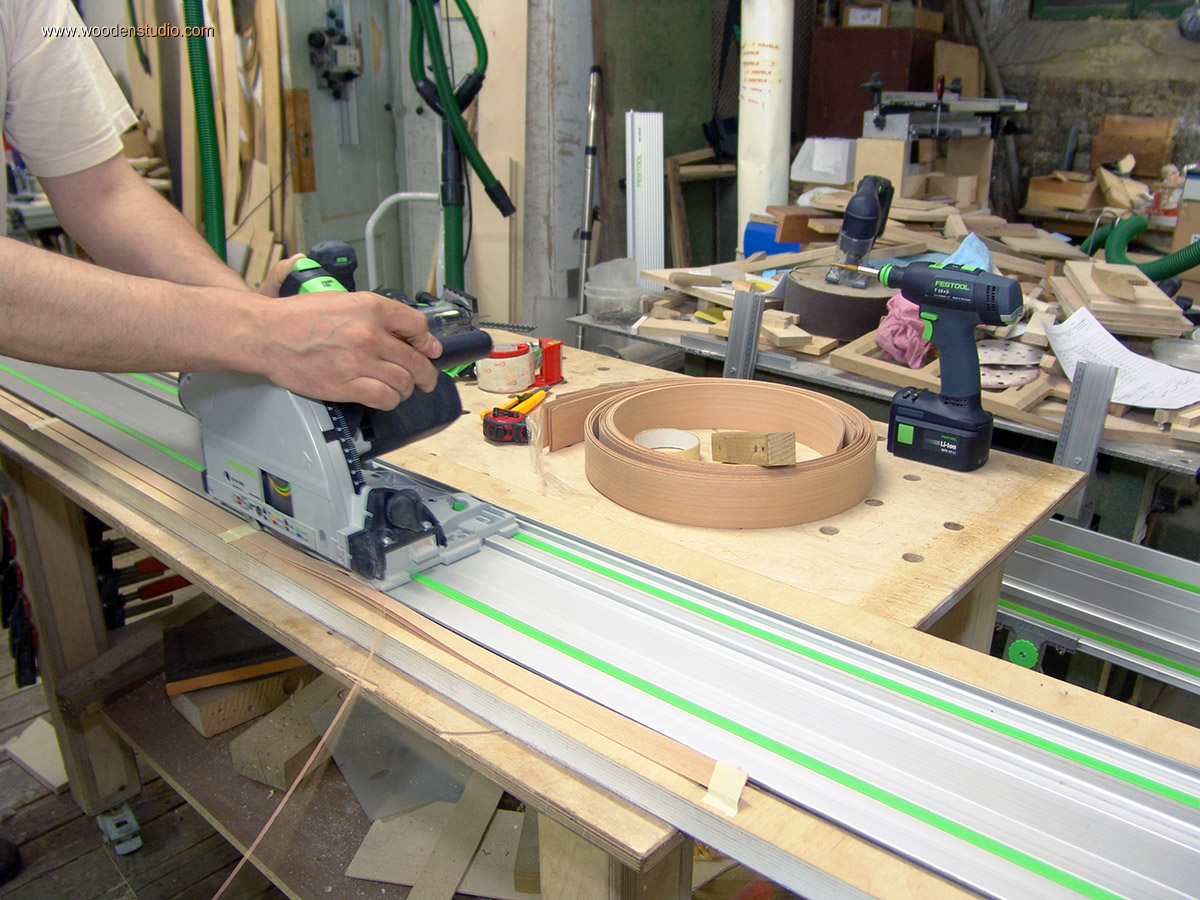

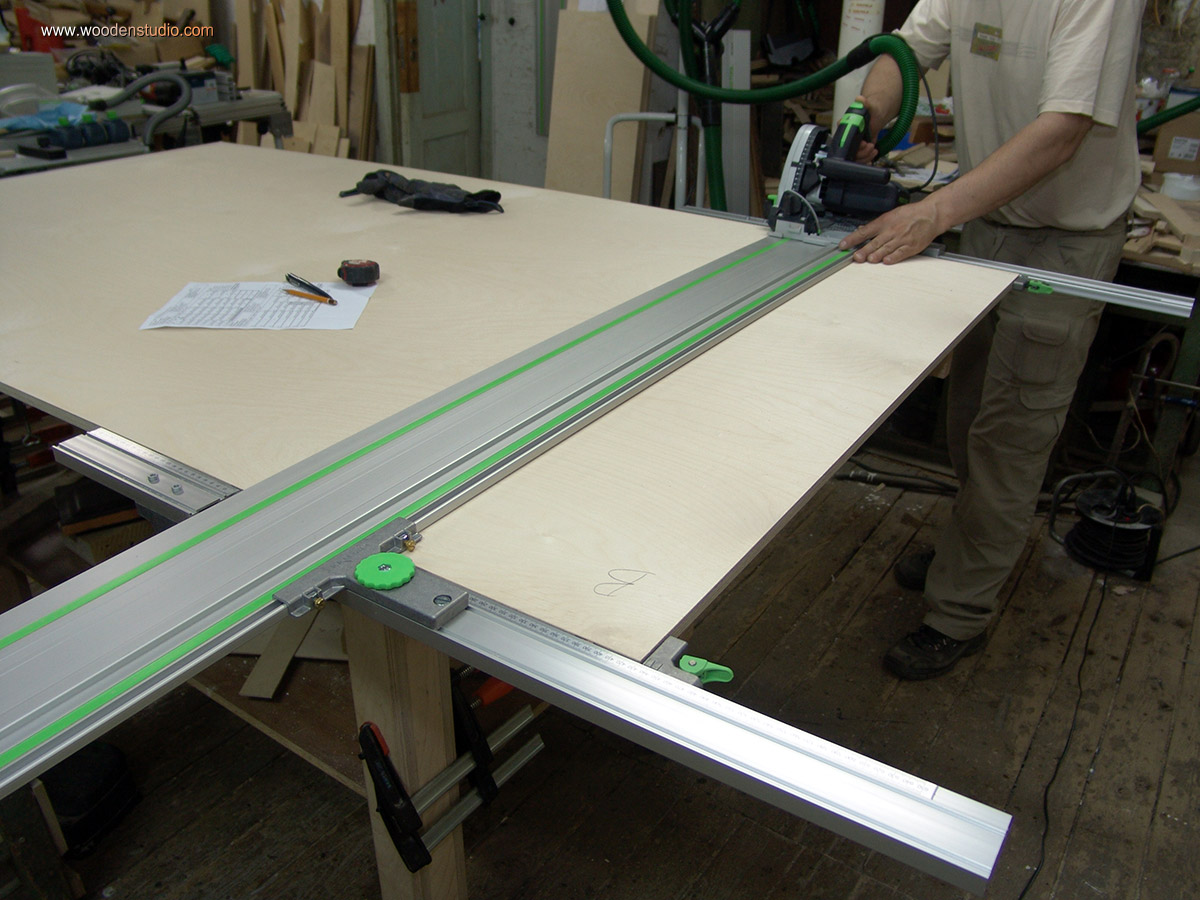

Обрезка кромки листа погружной пилой
Порезка фанеры погружной пилой

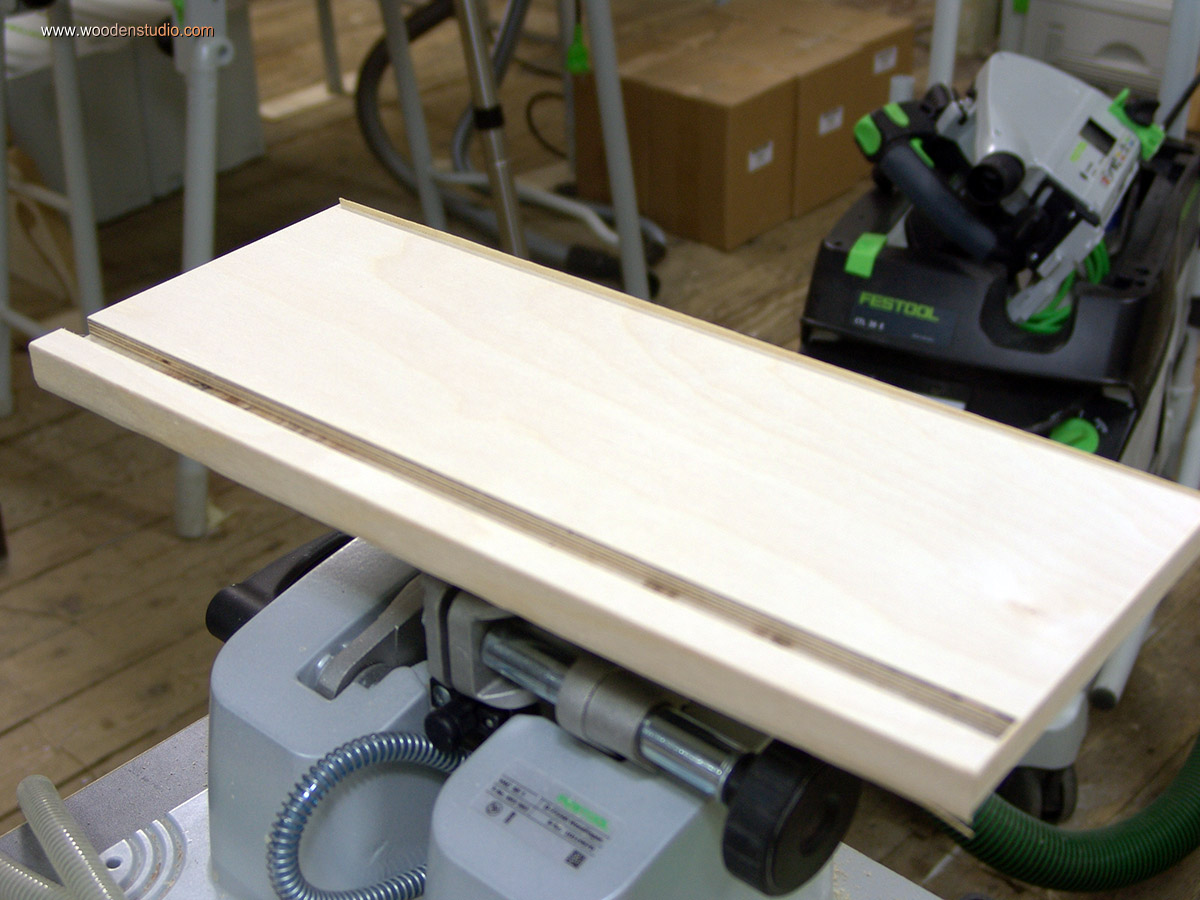

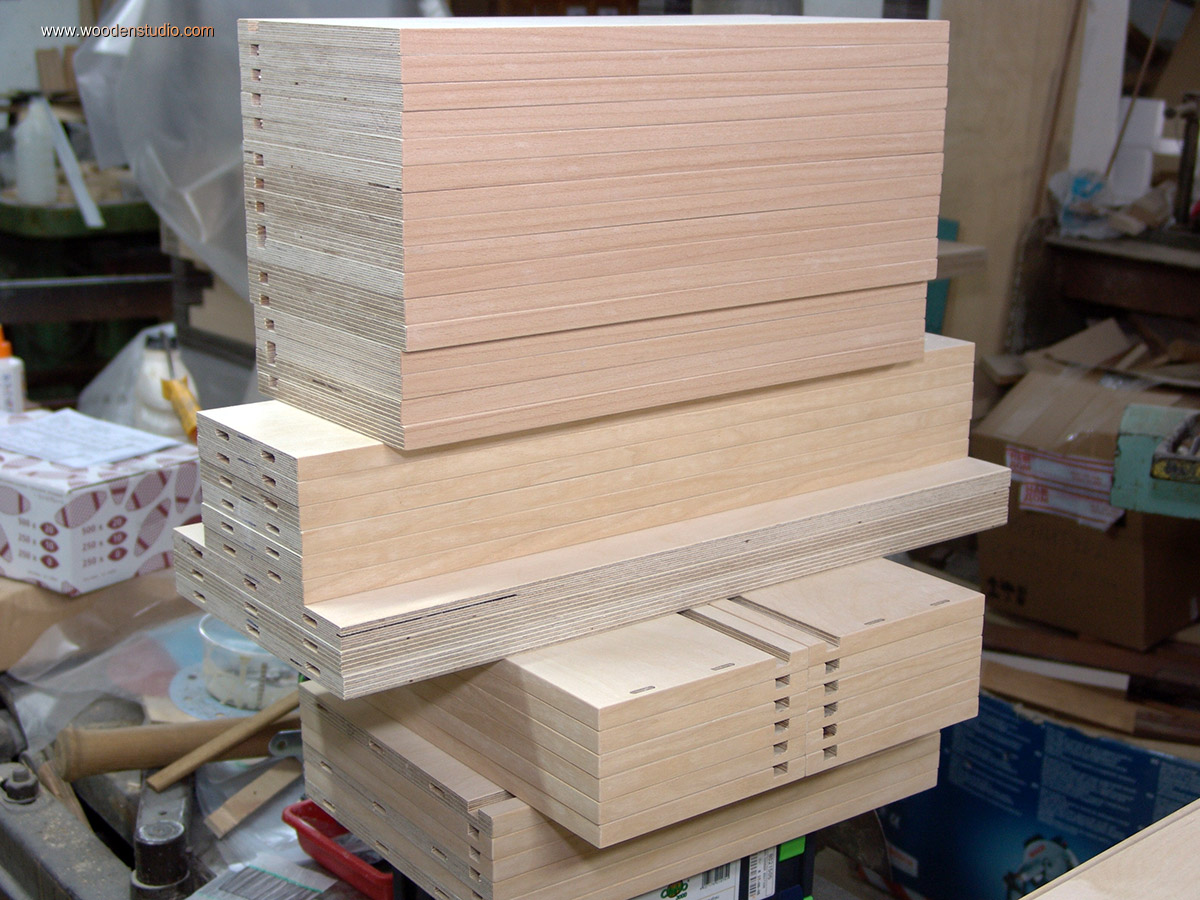

Следующий этап — фанерование кромок, фрезерование пазов под дно и соединительные элементы.

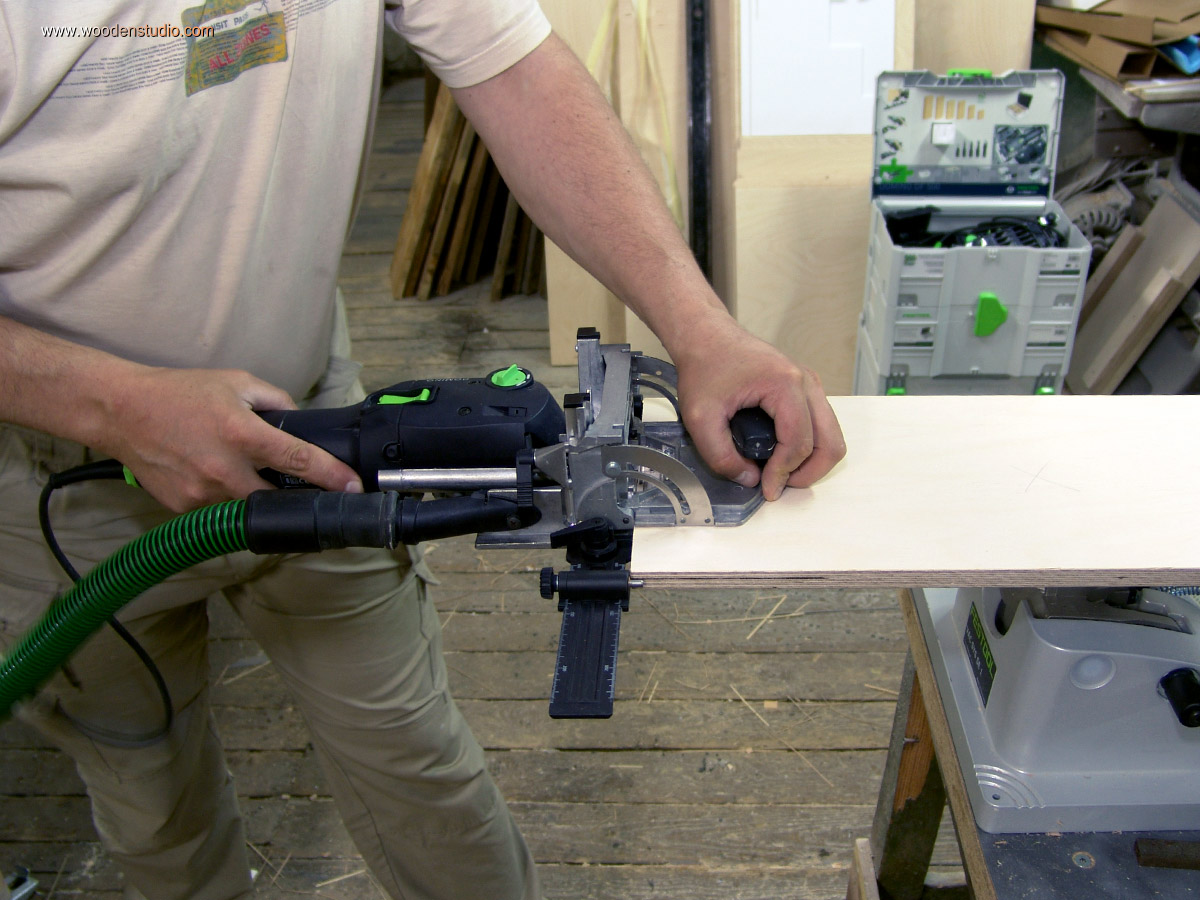

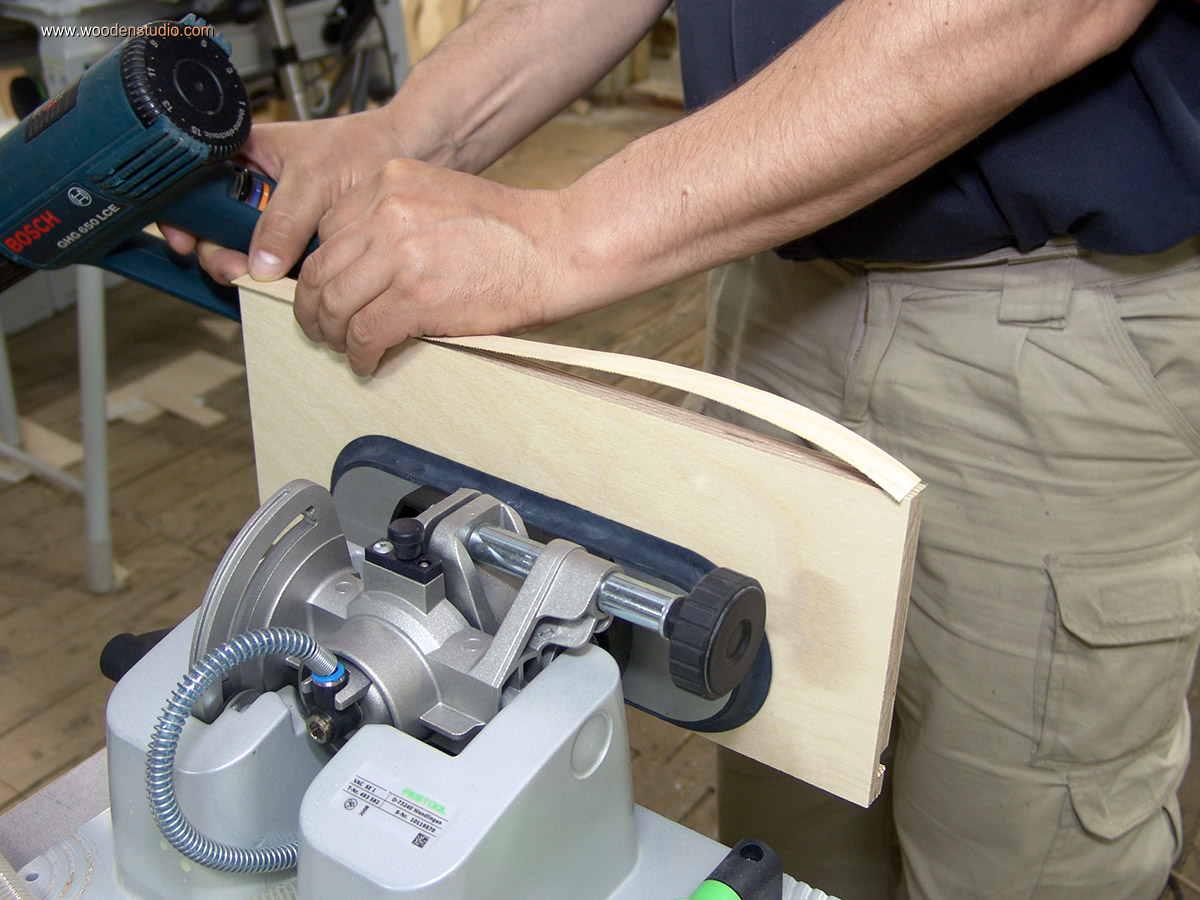

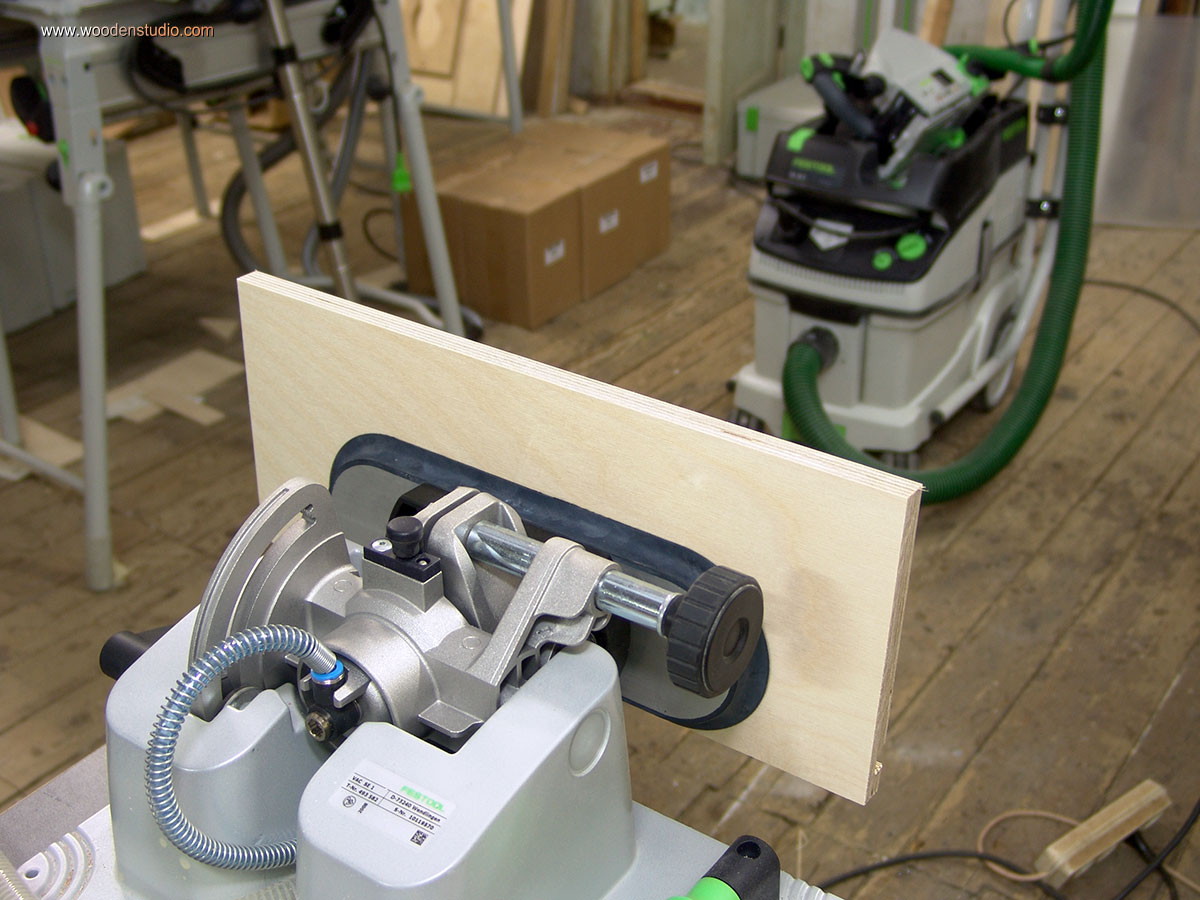

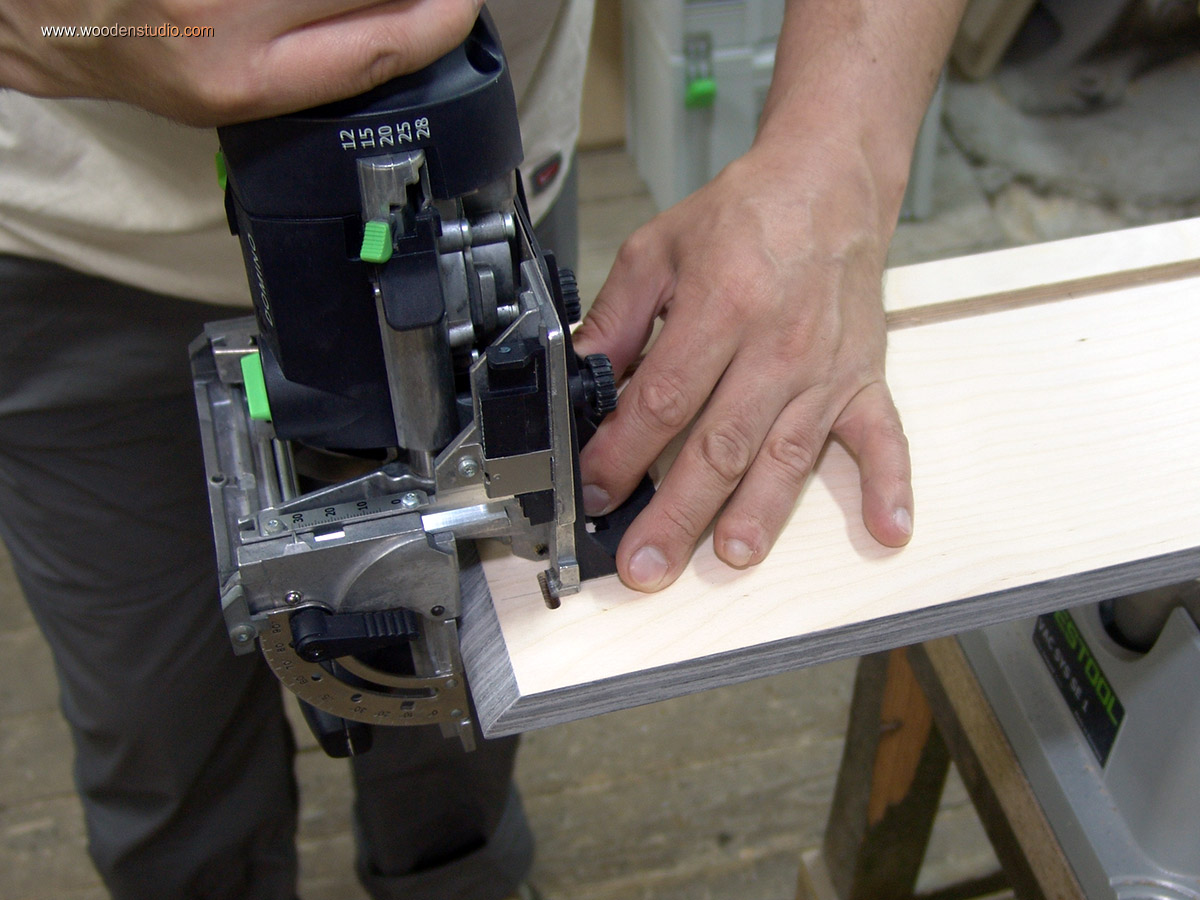

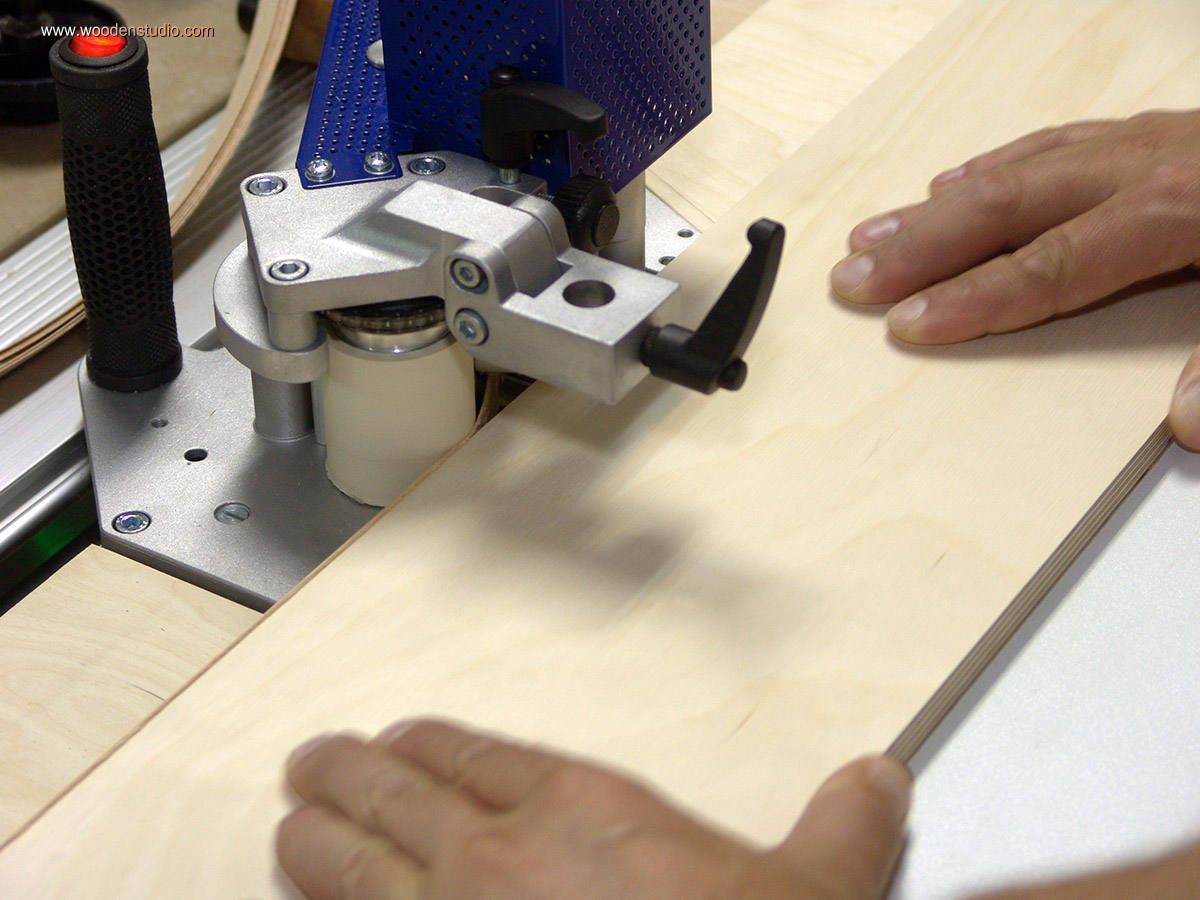

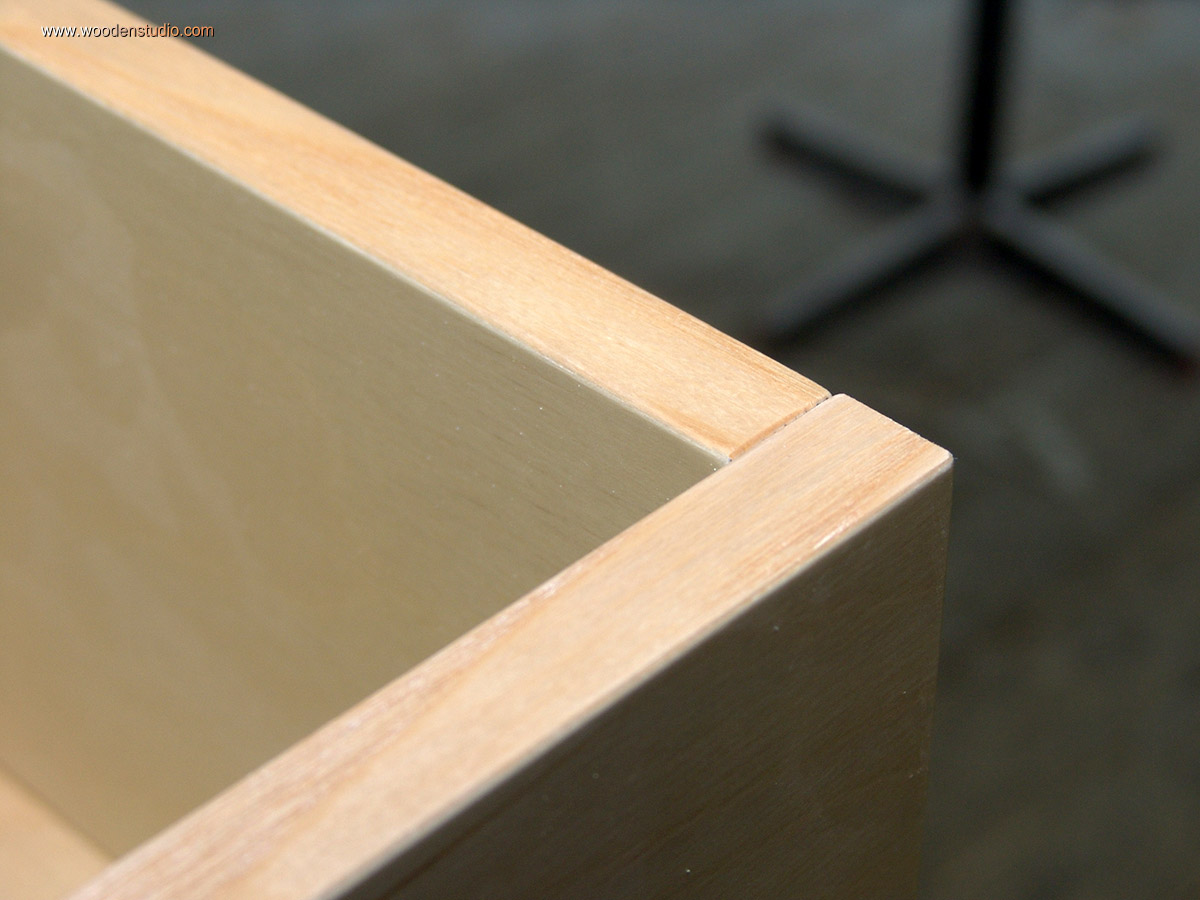

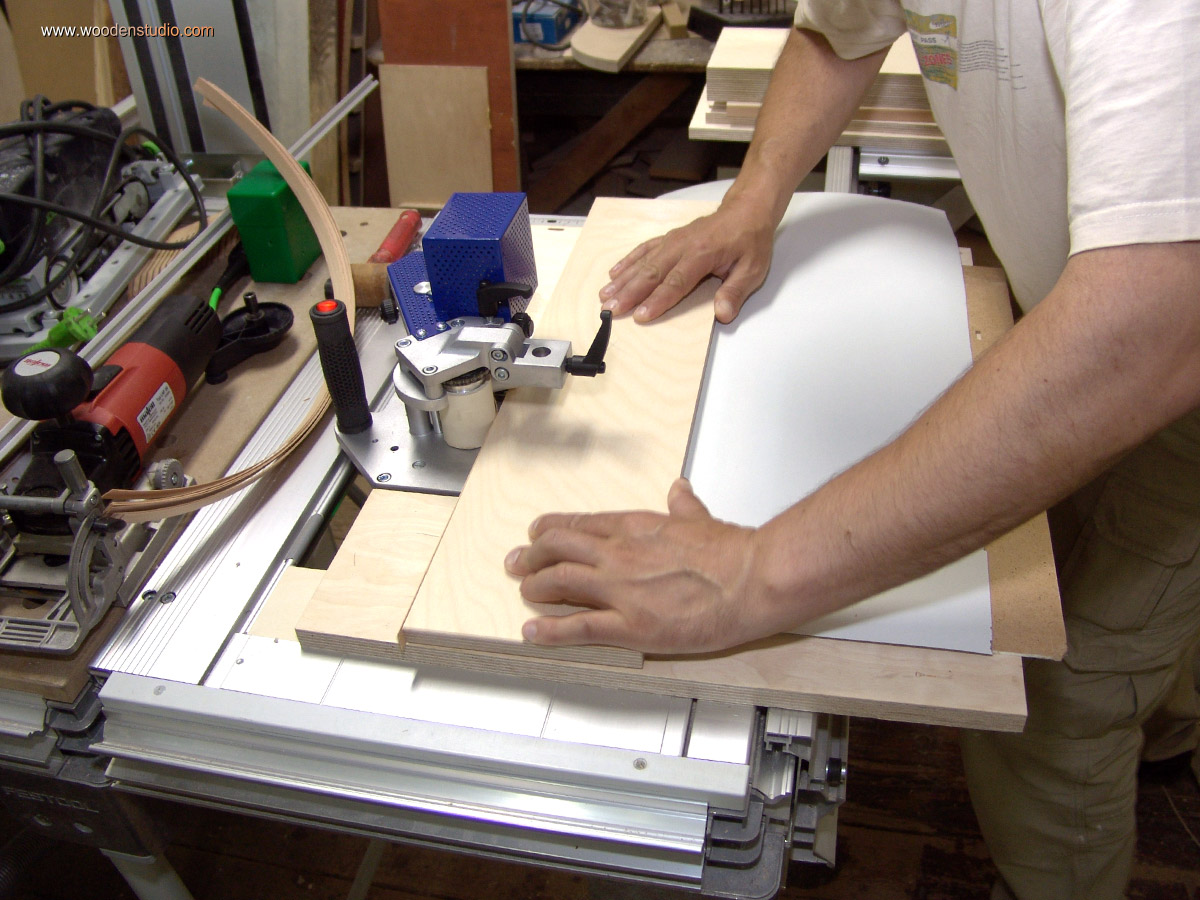

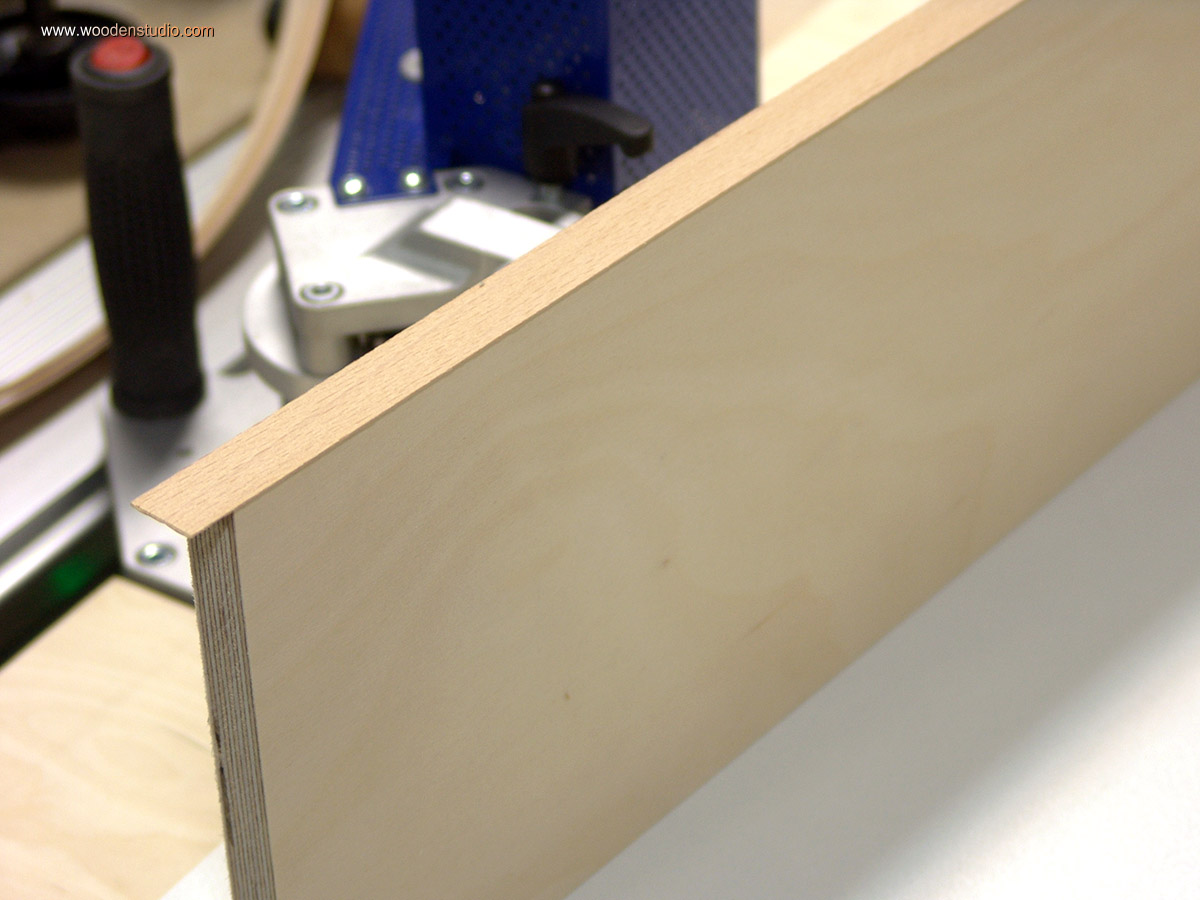

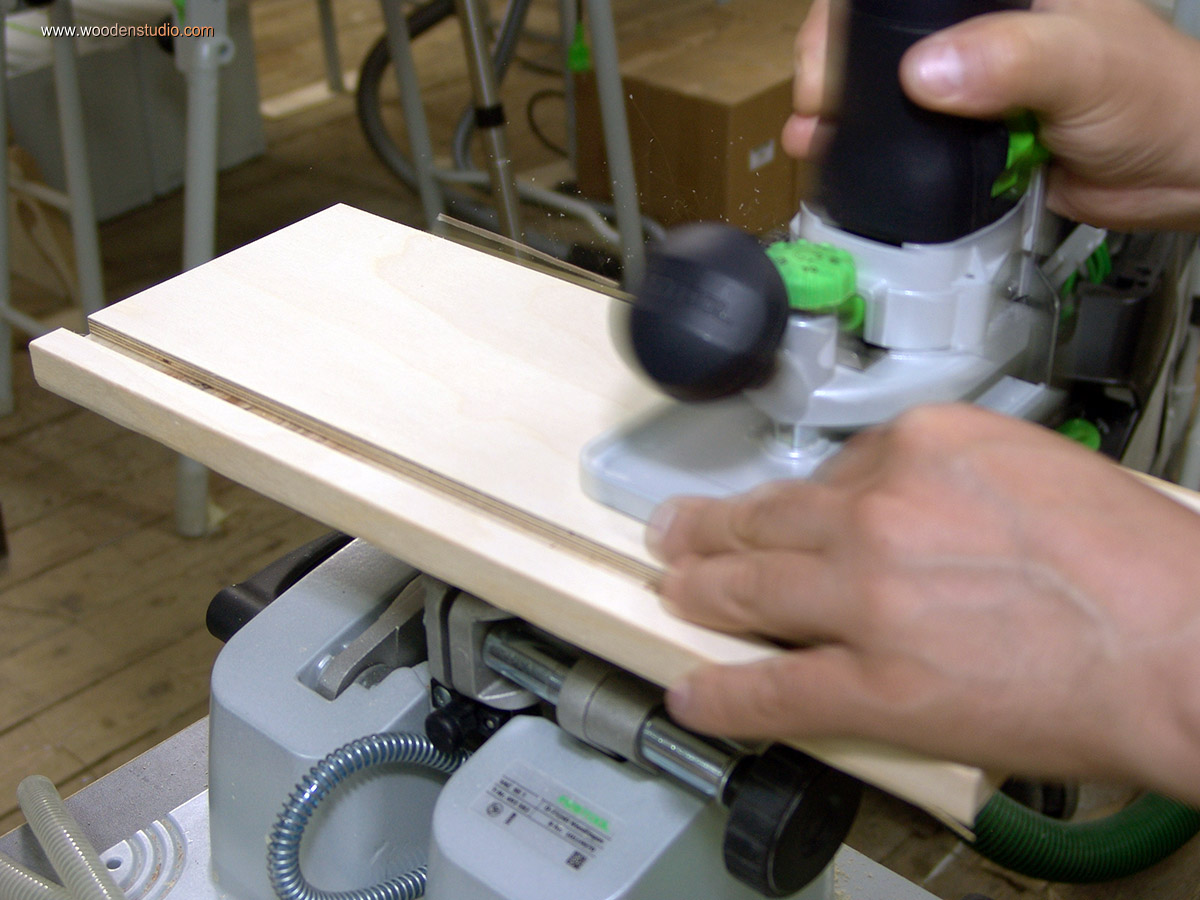

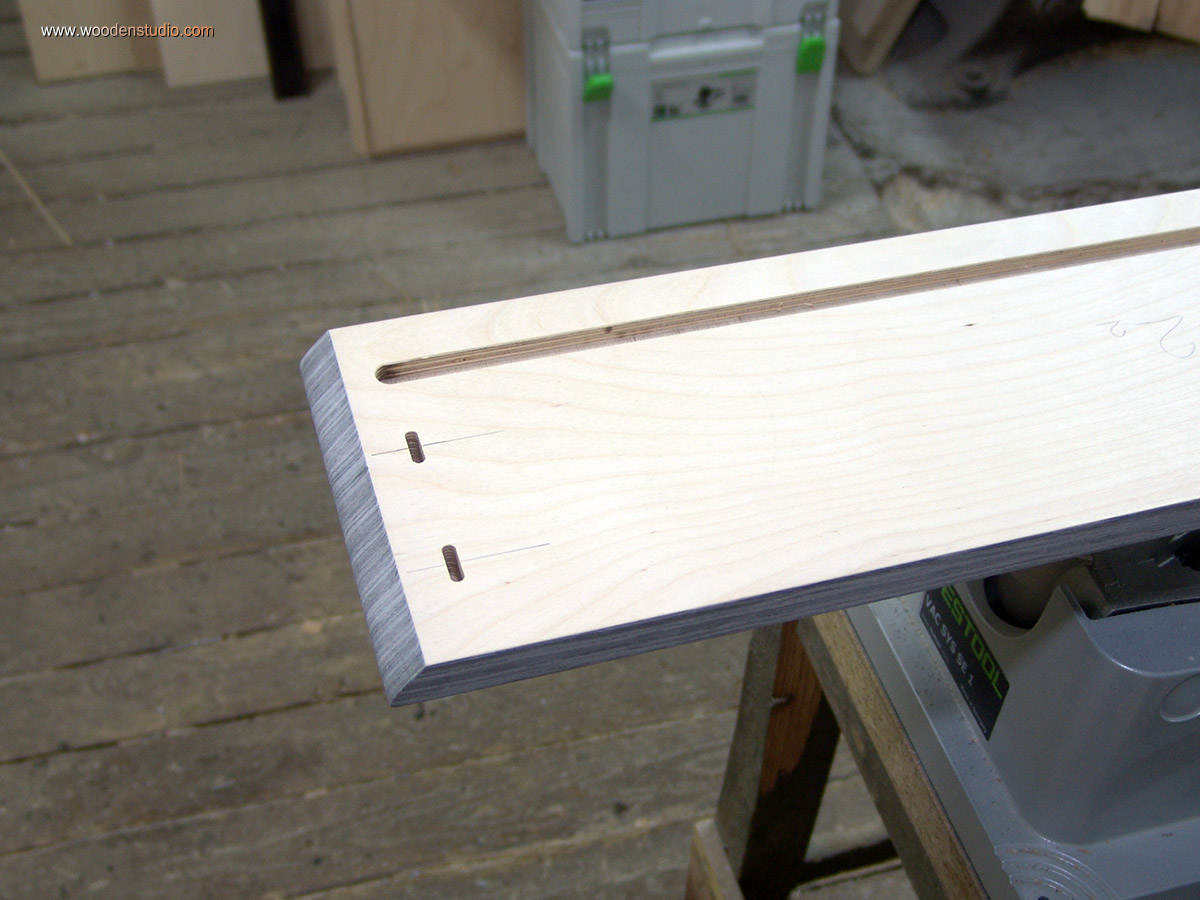

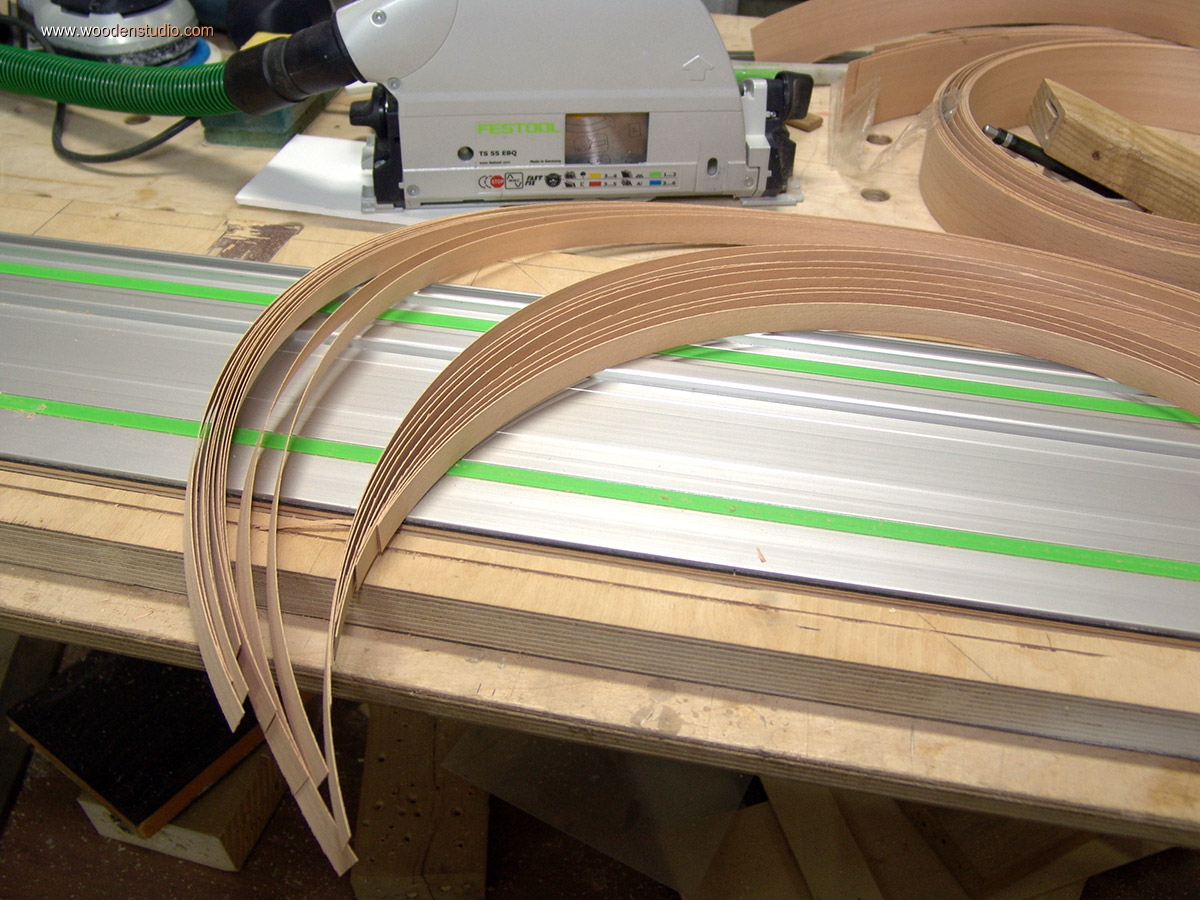

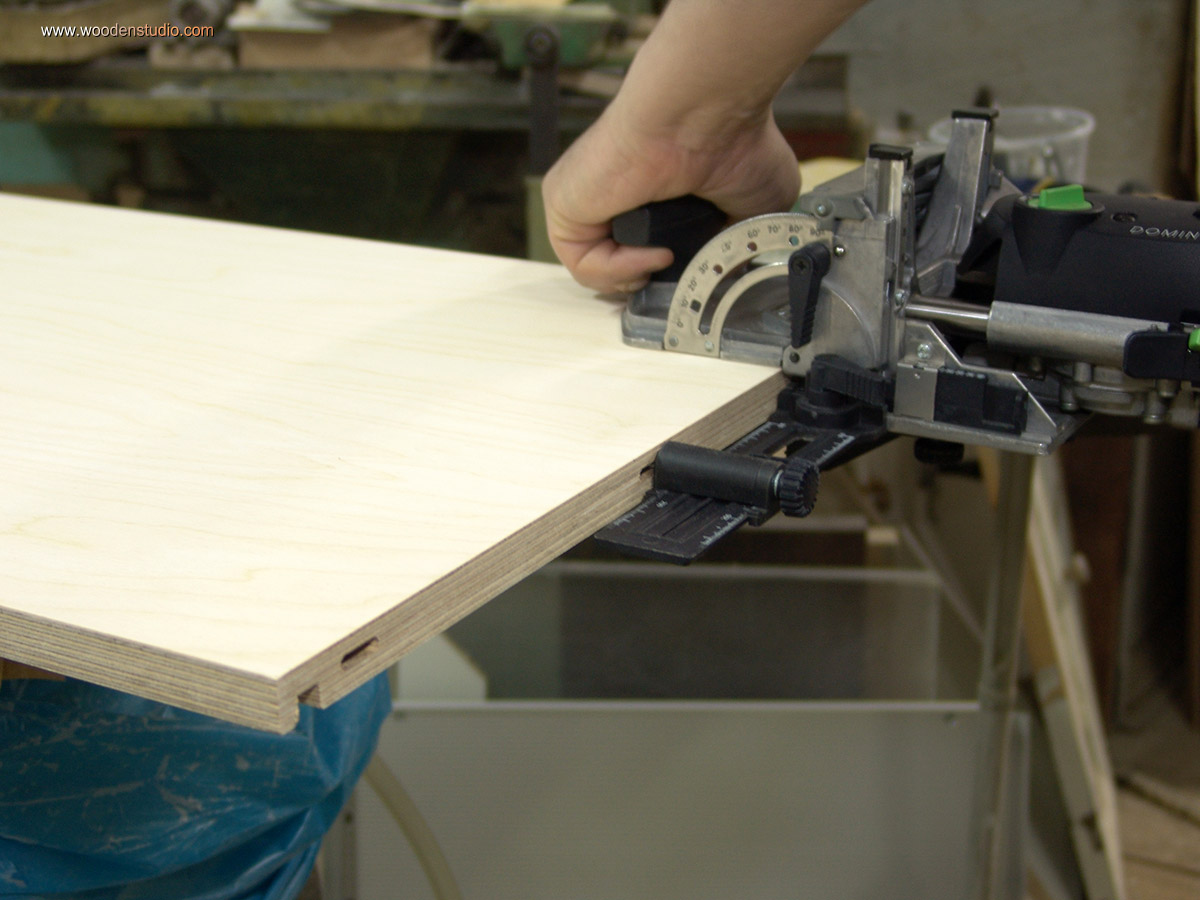

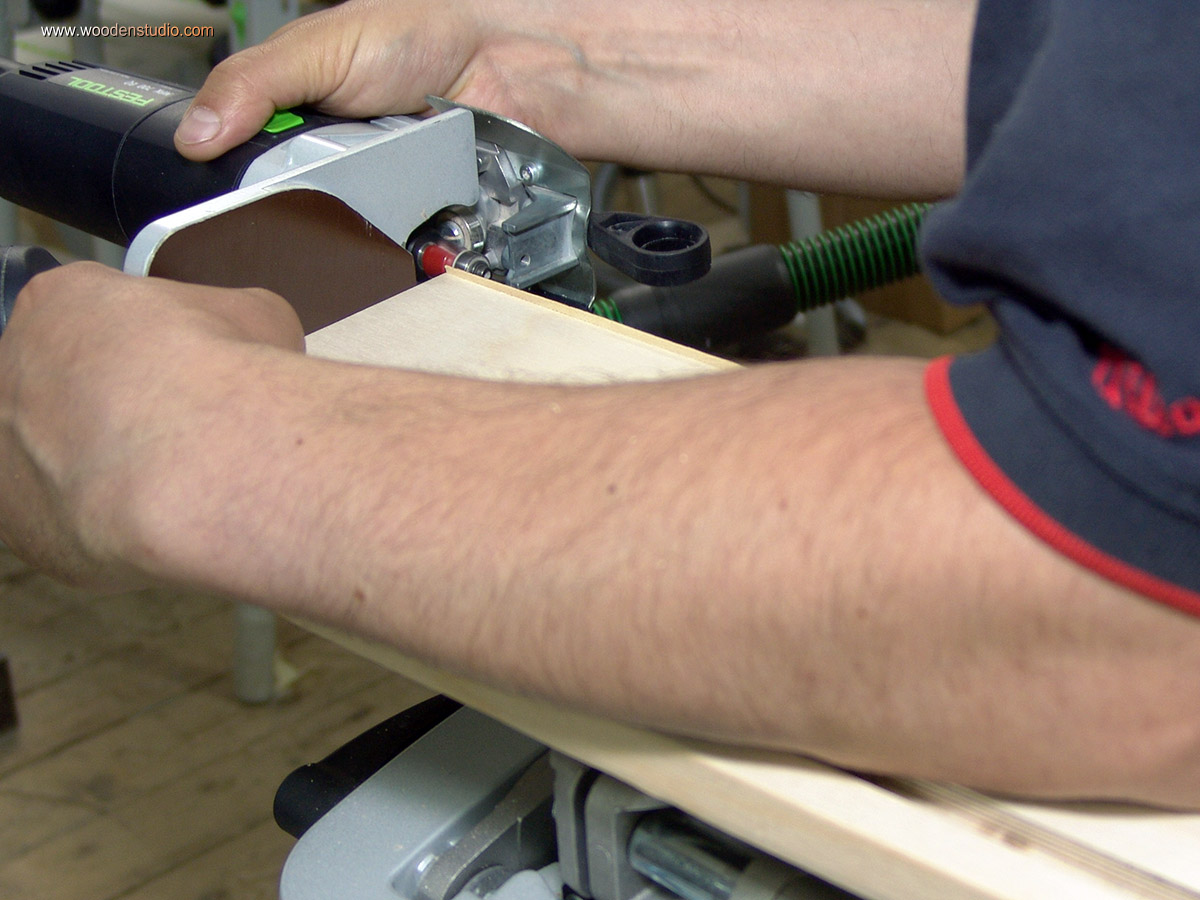

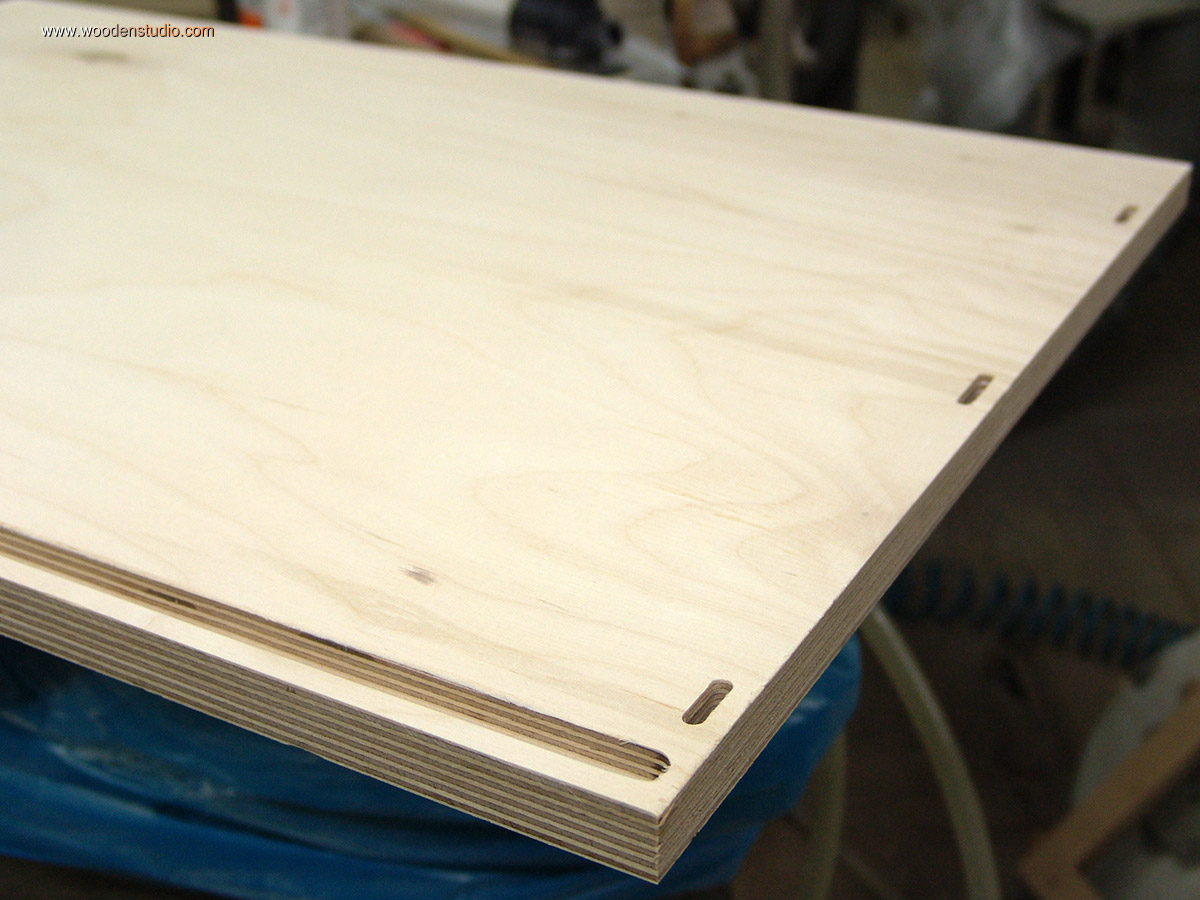

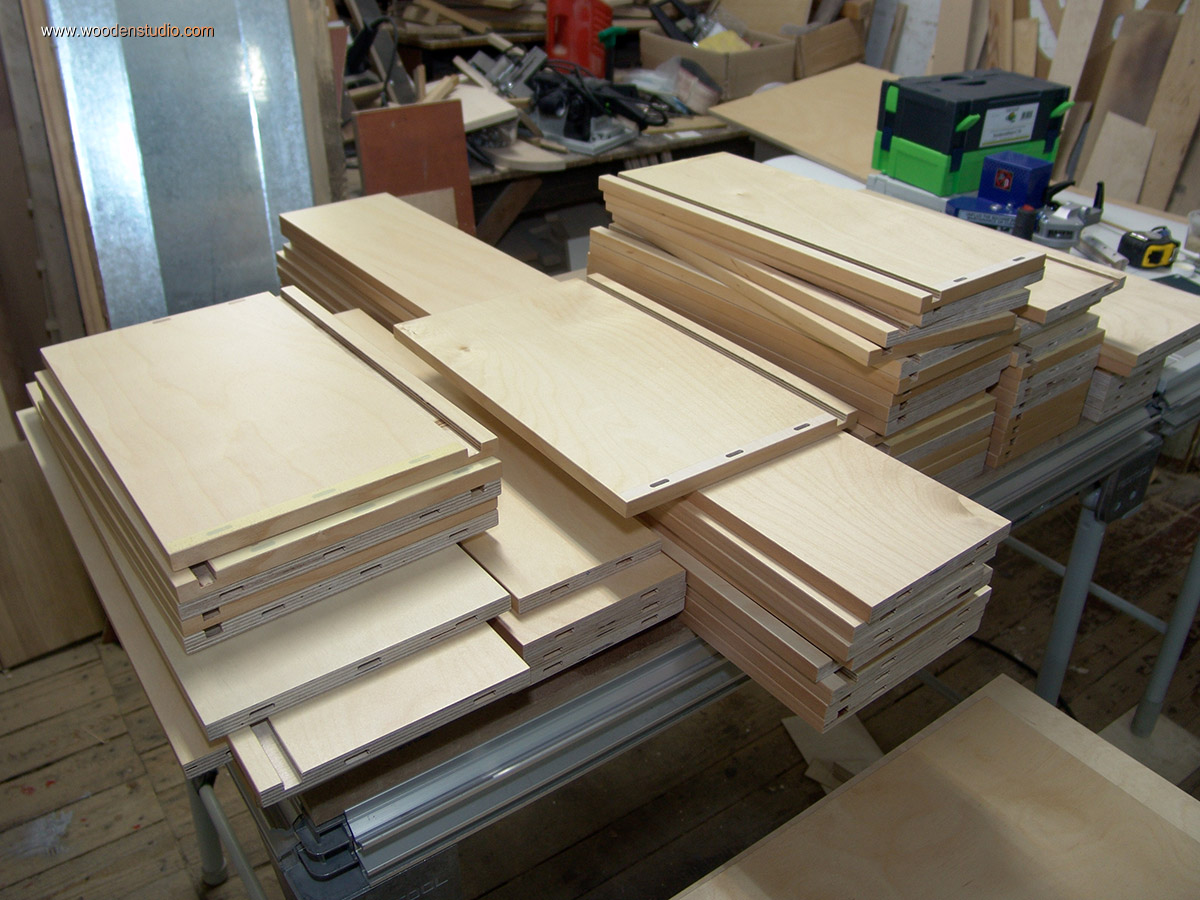

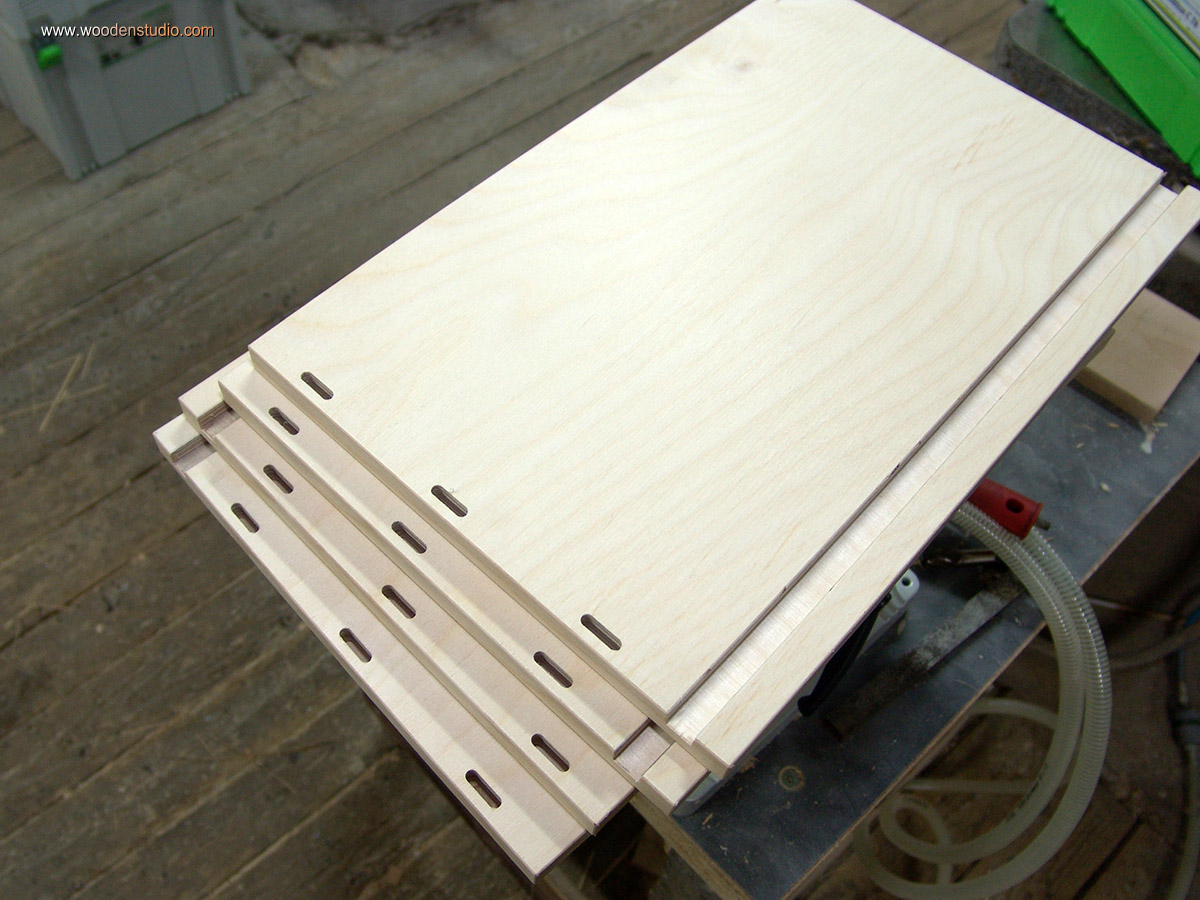

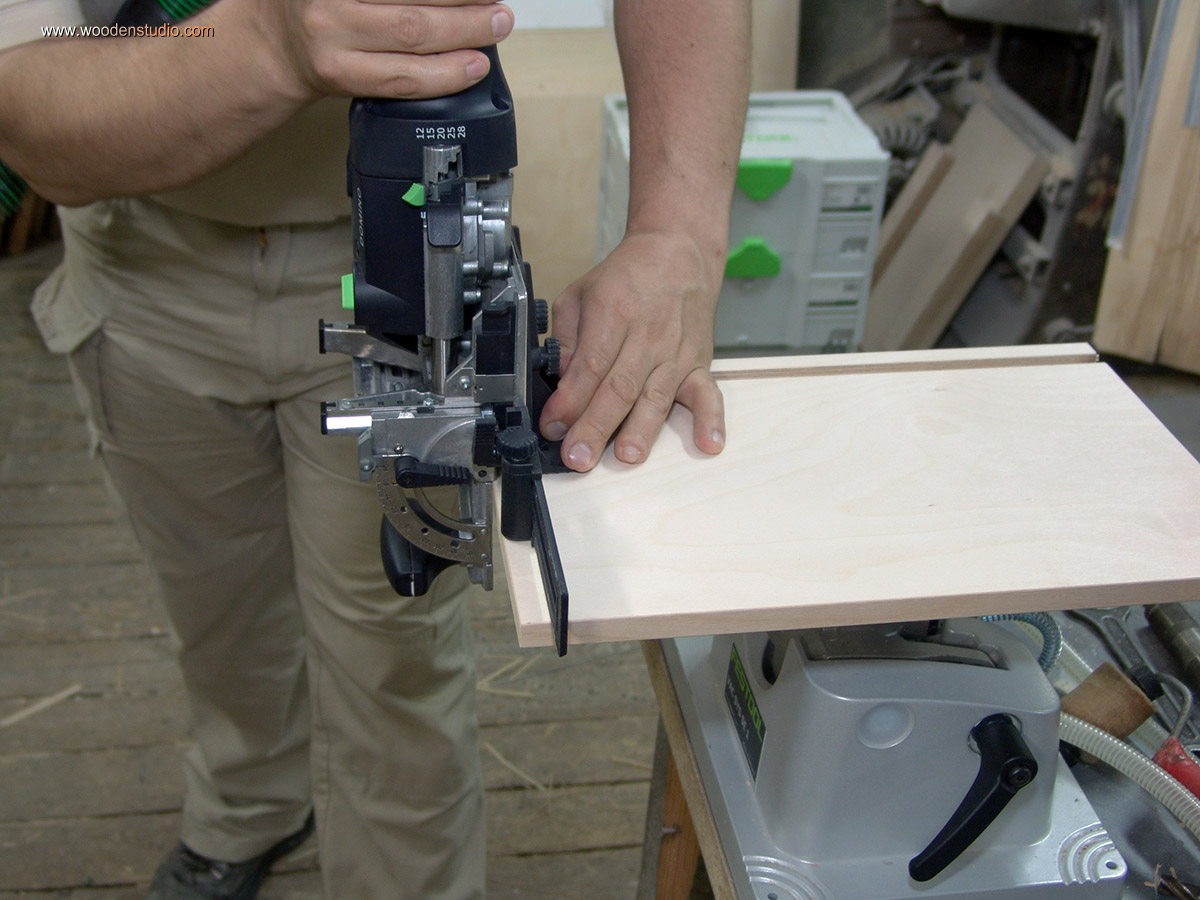

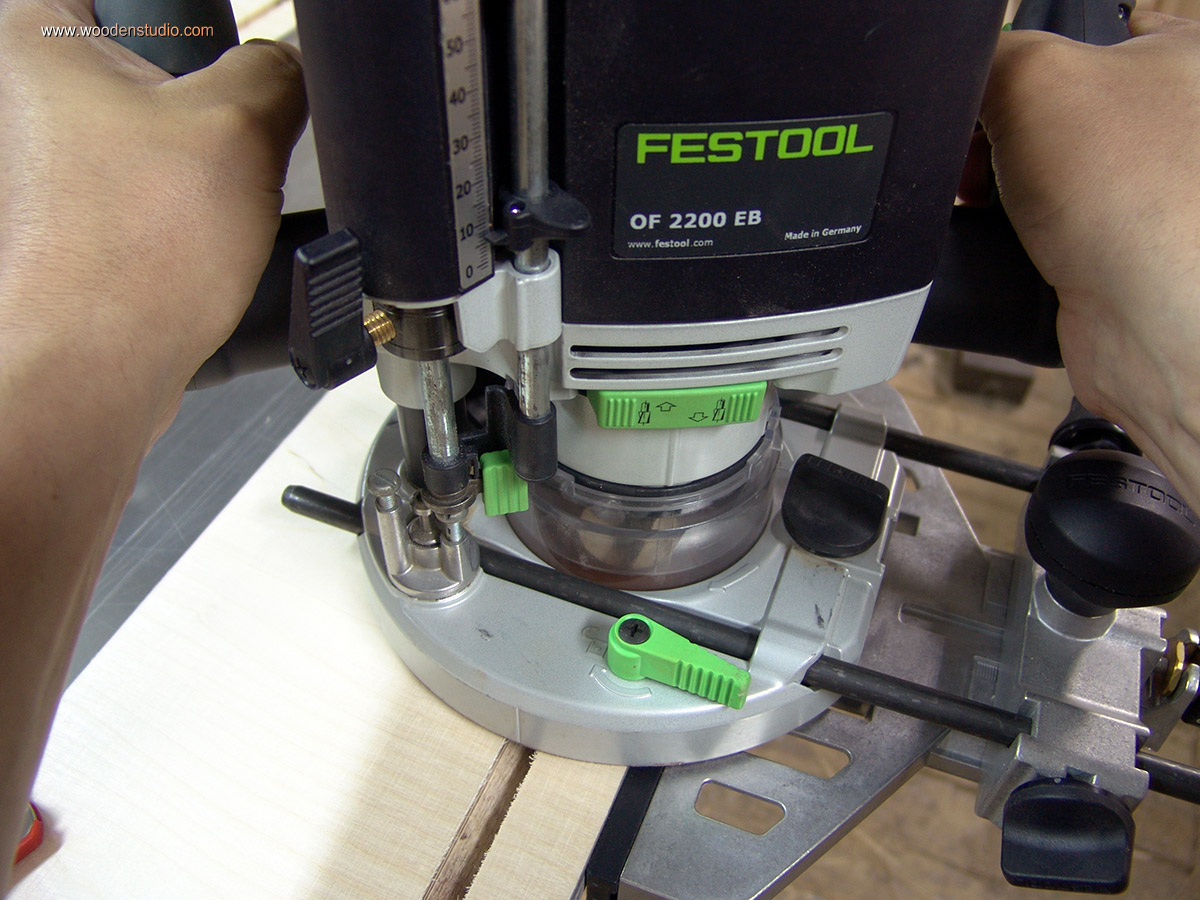

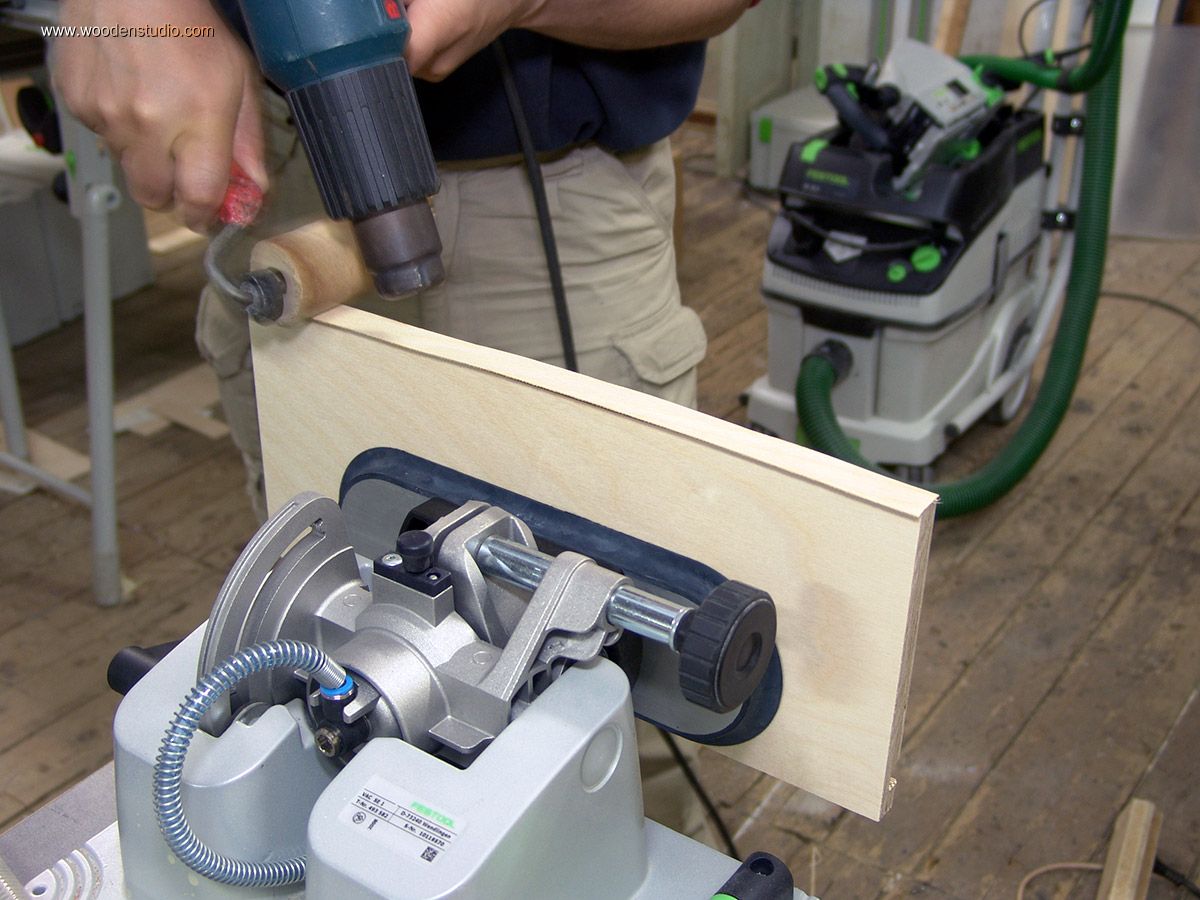

Вначале при фанеровании использовал имеющуюся кромку с нанесенным клеем. Приклеивал ее при помощи ролика, предварительно разогрев клей термофеном. Остальные кромки наклеивал при помощи кромкооблицовочной машинки. Обработав кромки, приступил с фрезерованию пазов под плоские дюбеля «Domino». Они понадобятся для сборки ящиков.

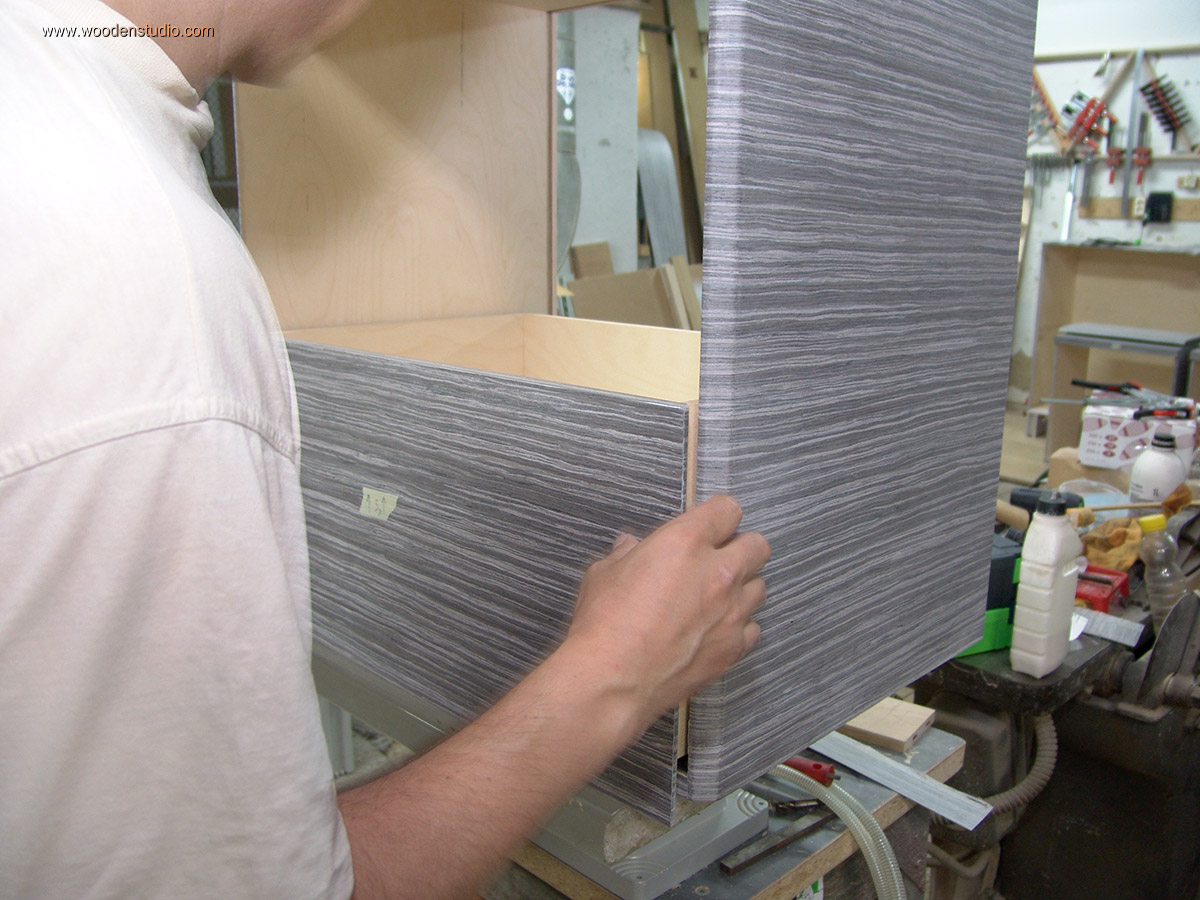

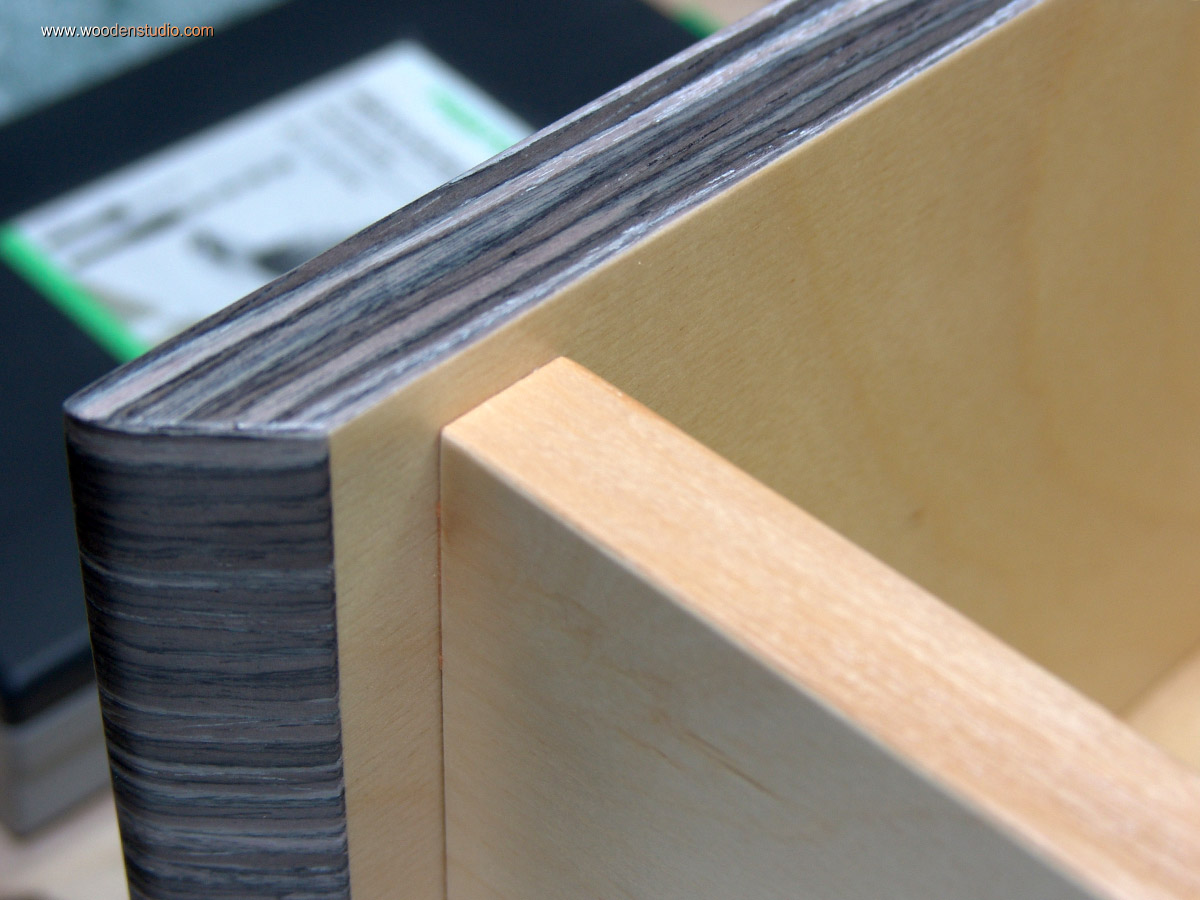

Примечание. Фасадная крышка является частью выдвижного ящика.

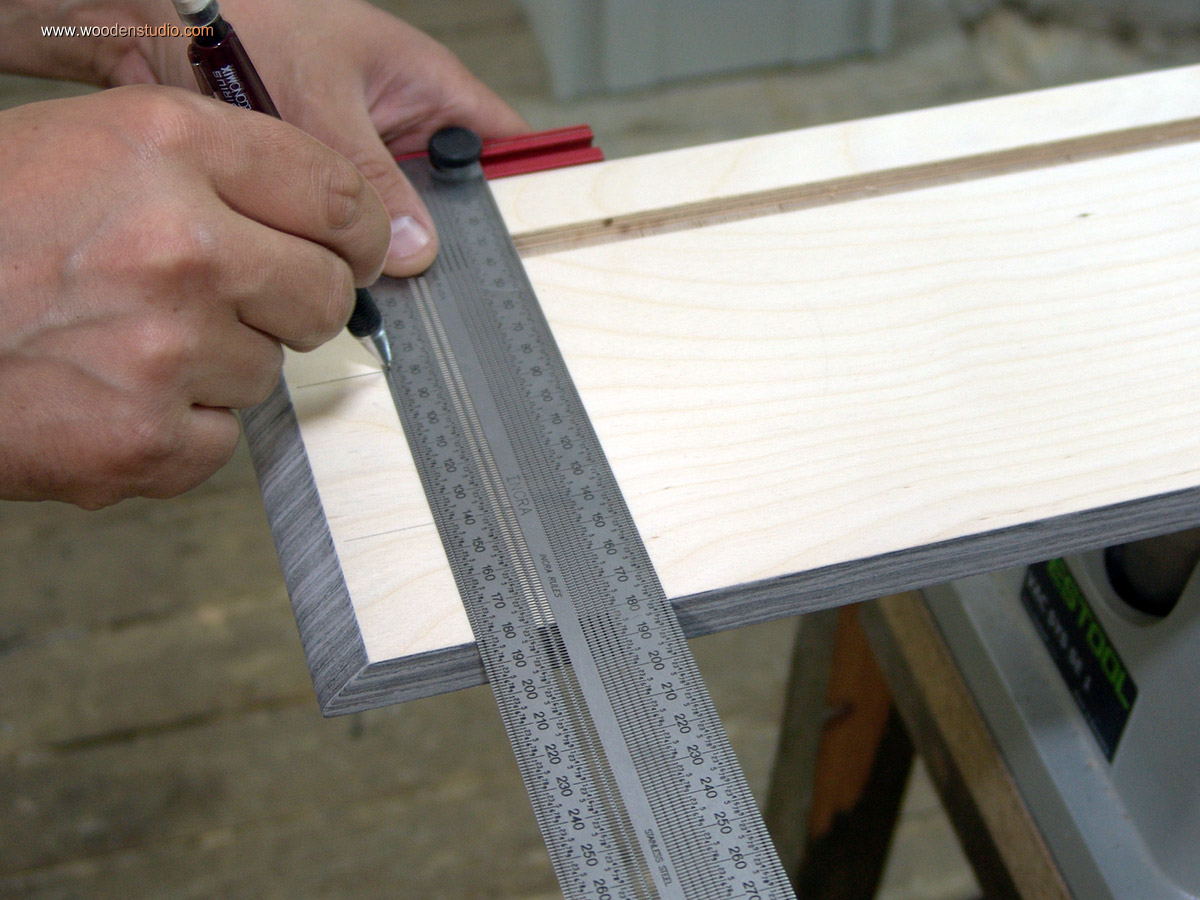

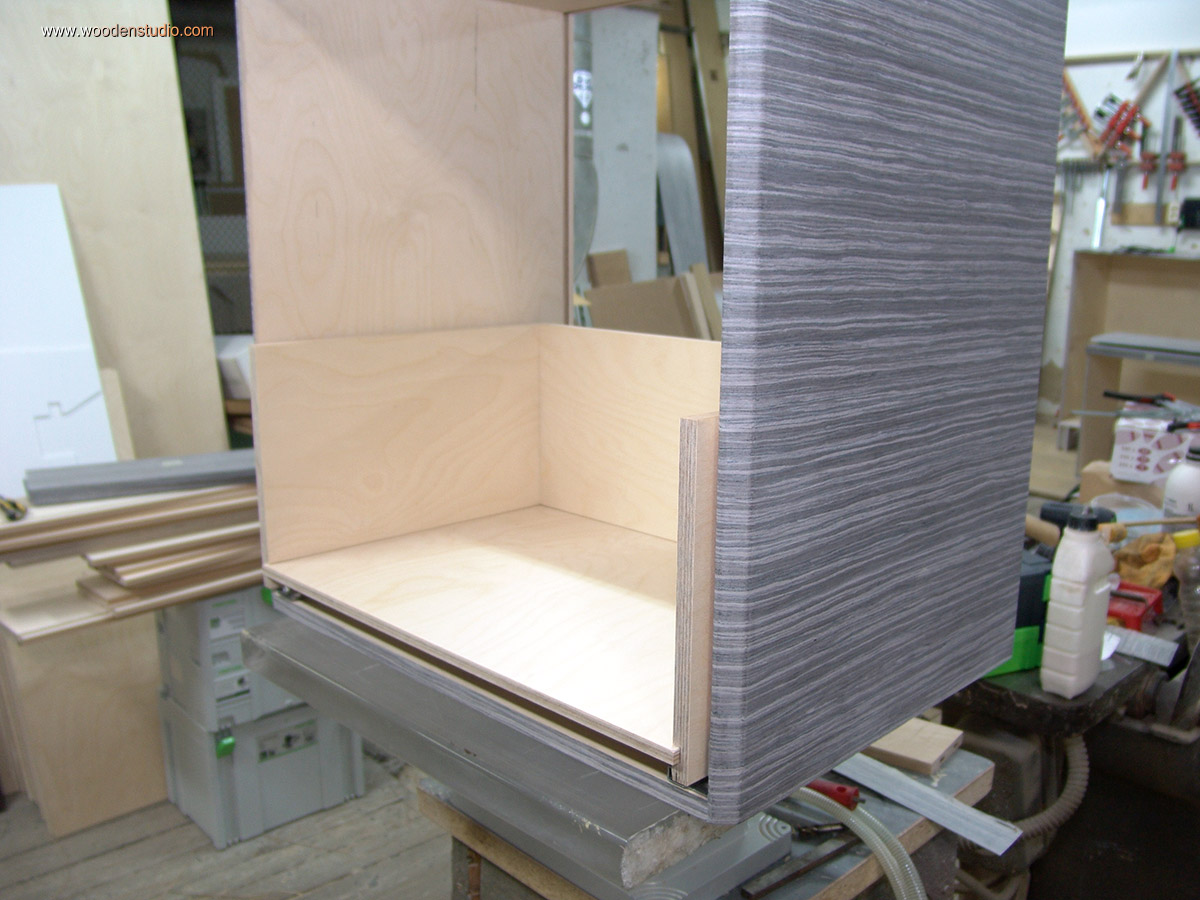

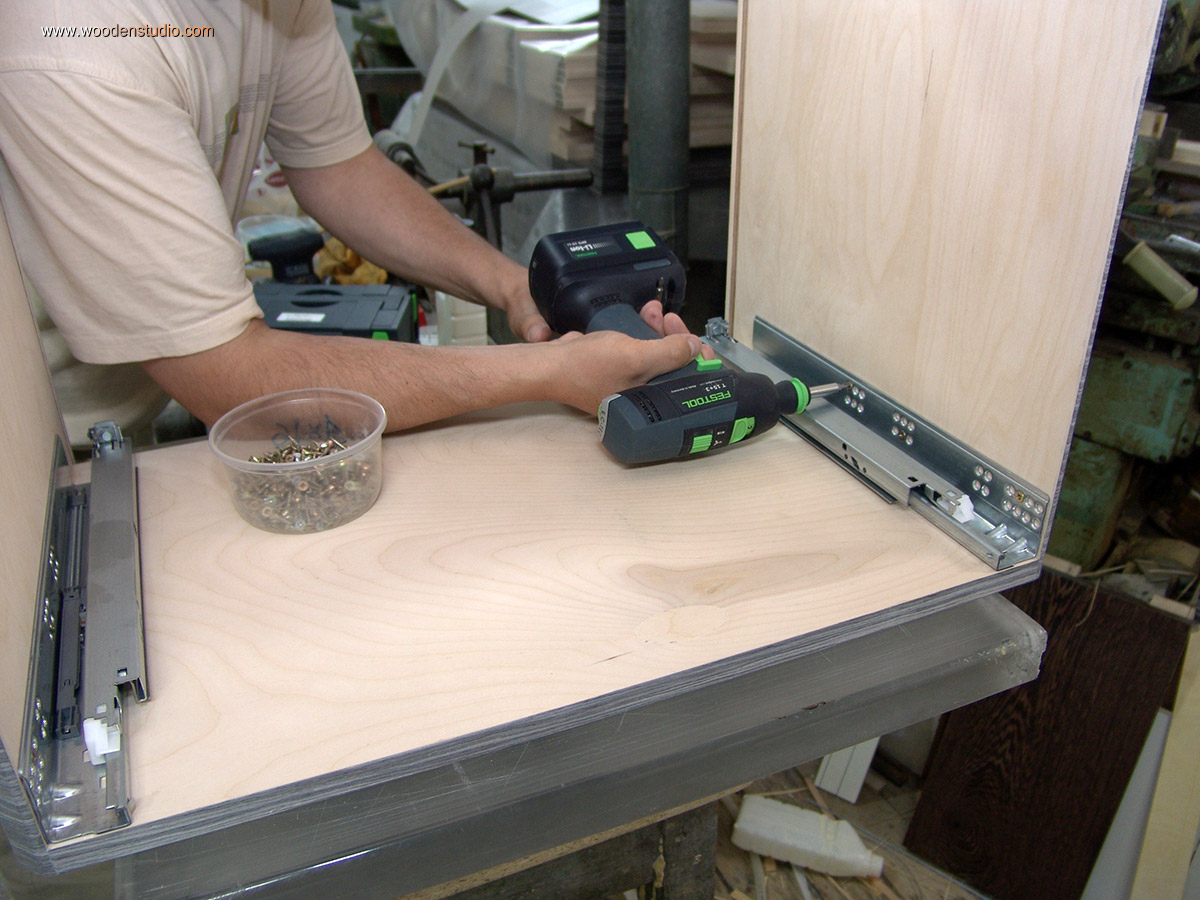

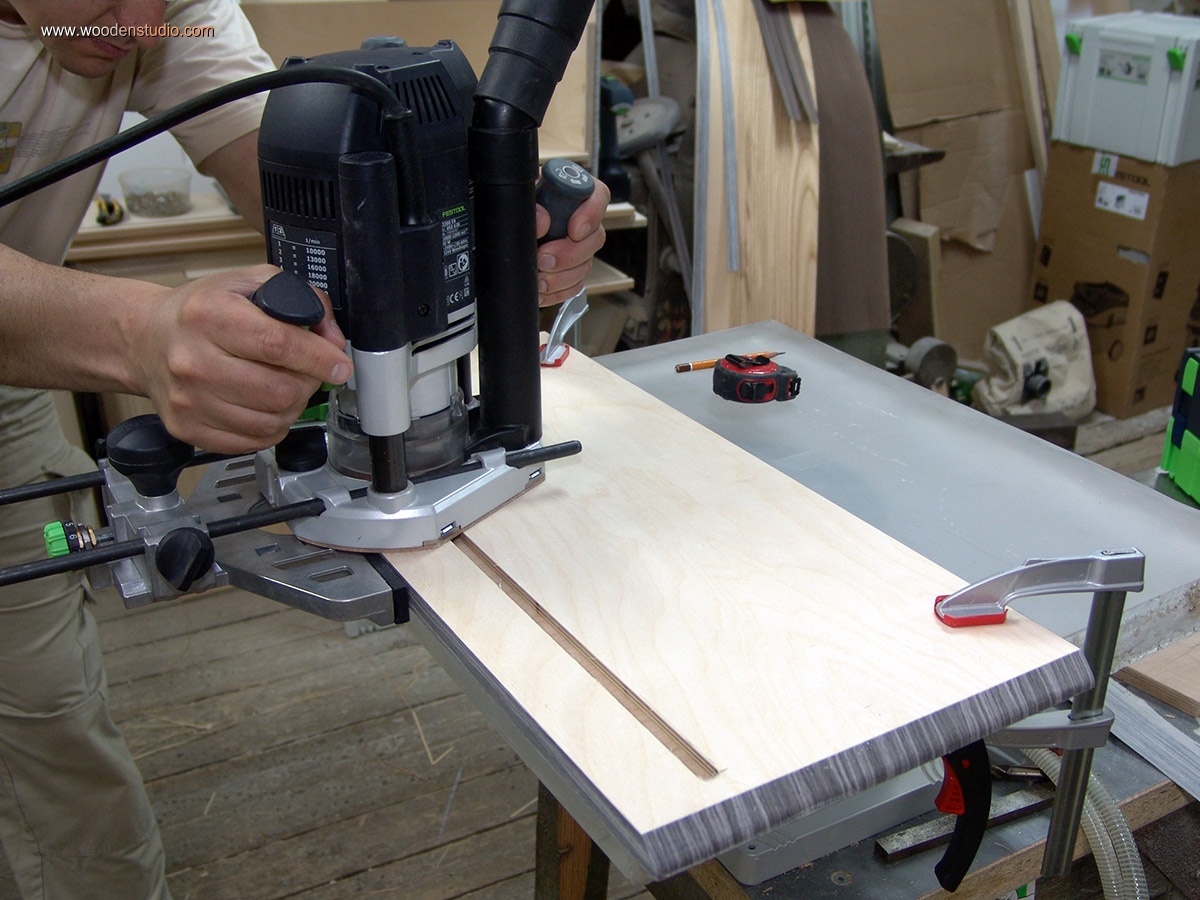

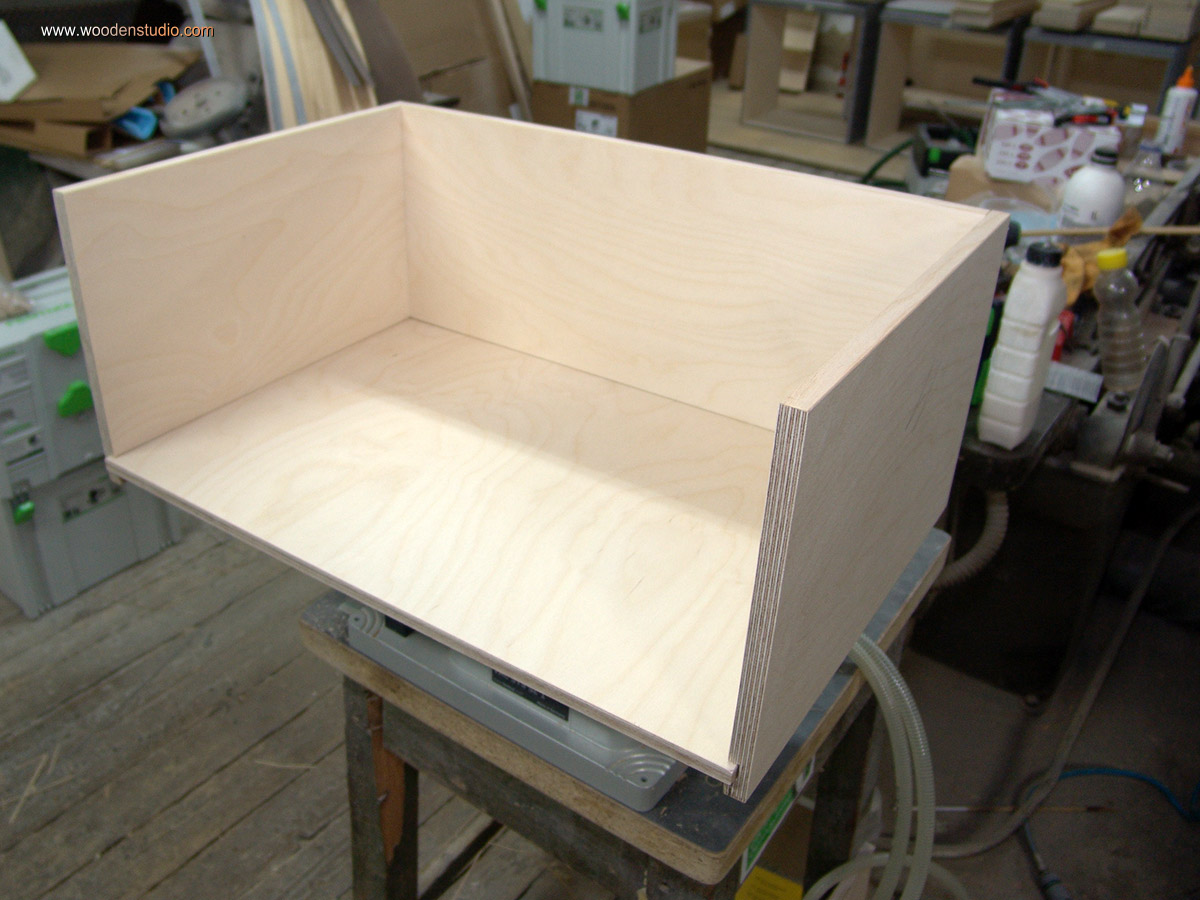

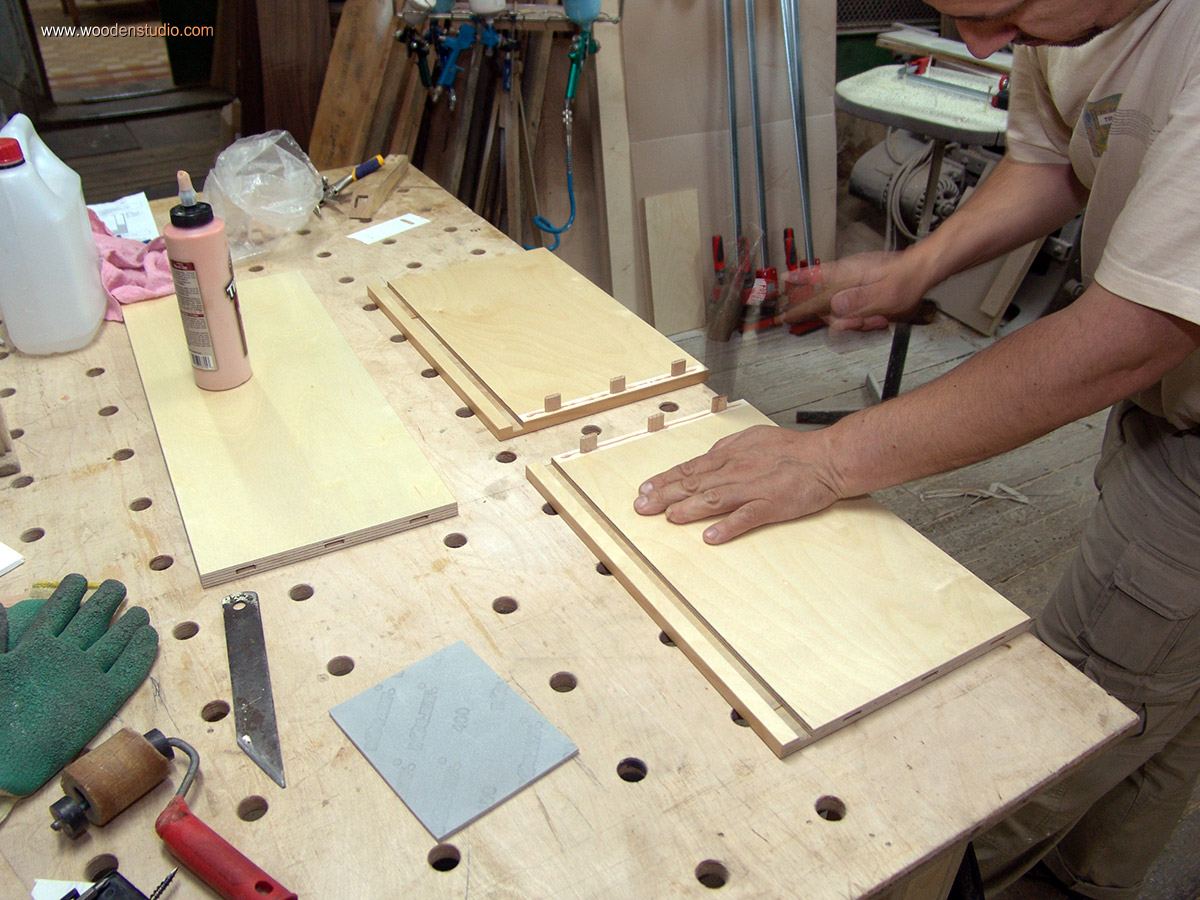

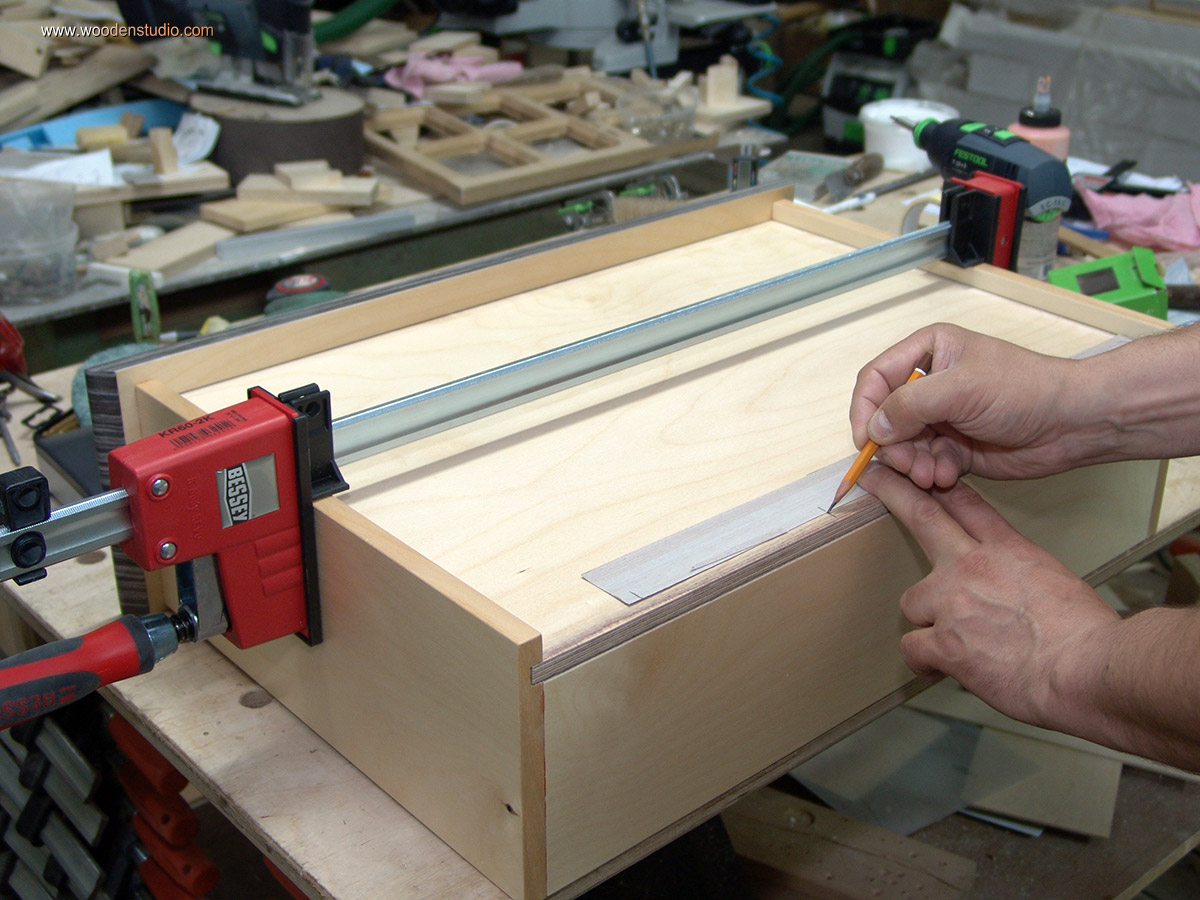

Выдвижные ящики предварительно собраны без фасадной части. Чтобы продолжить дальше сборку ящика, необходимо в фасадной крышке сделать паз в который будет вставляться дно ящика. Но прежде, чем разметить местоположение паза, требуется установить направляющие.

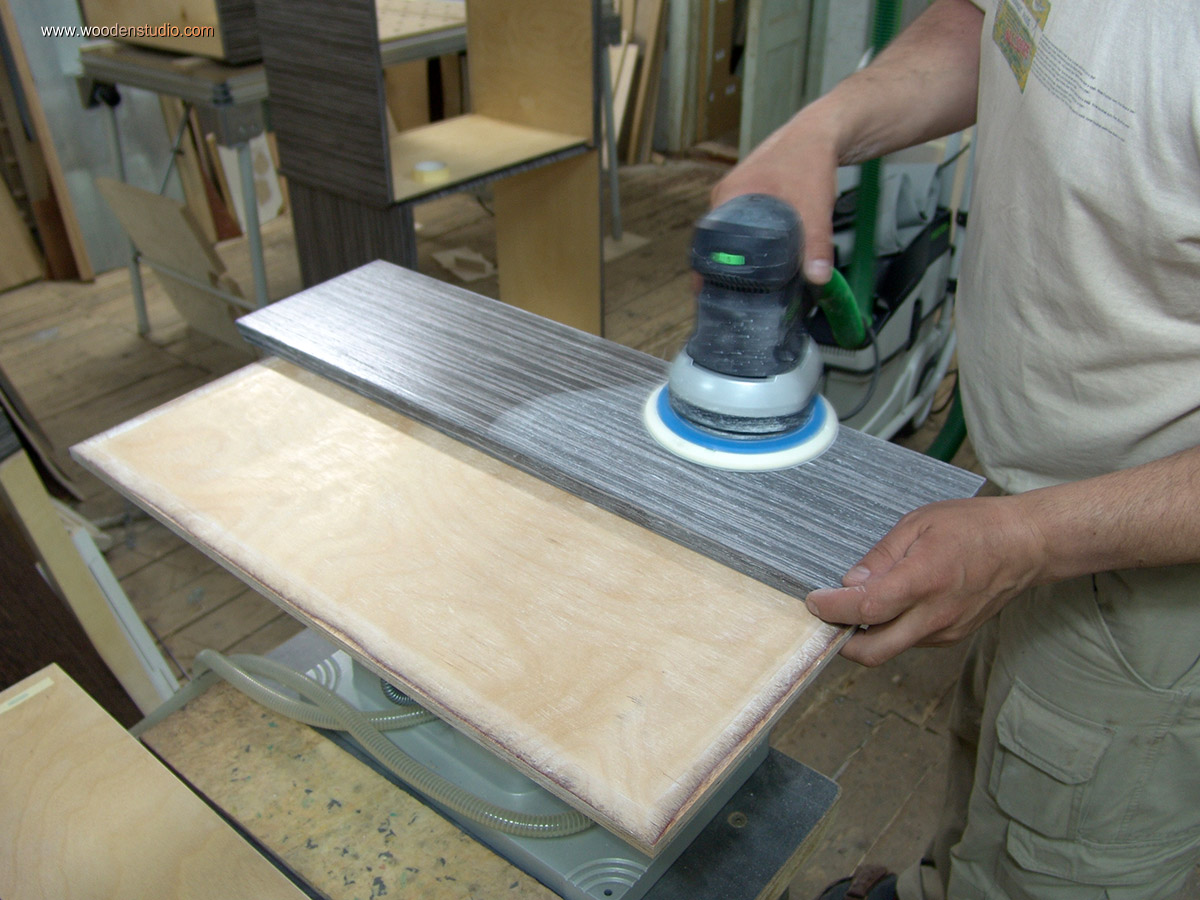

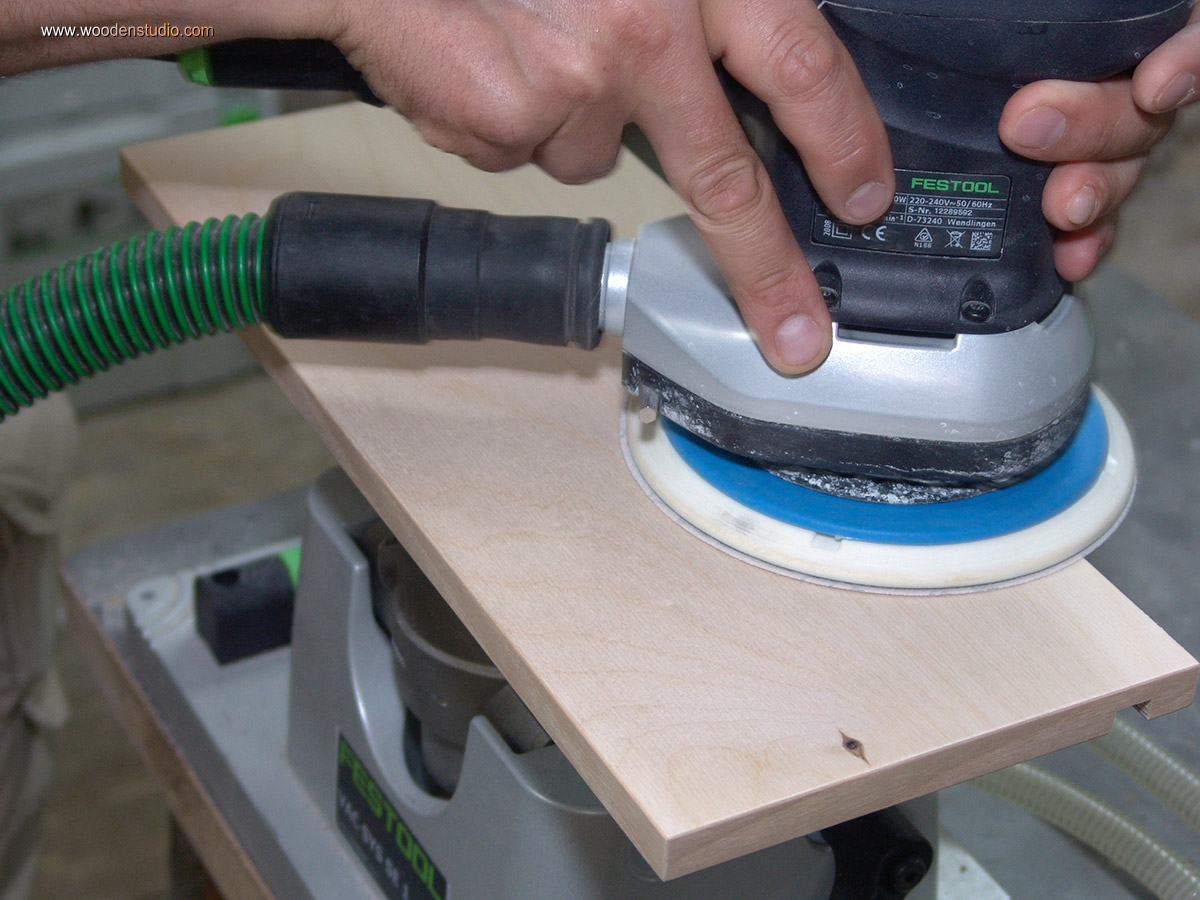

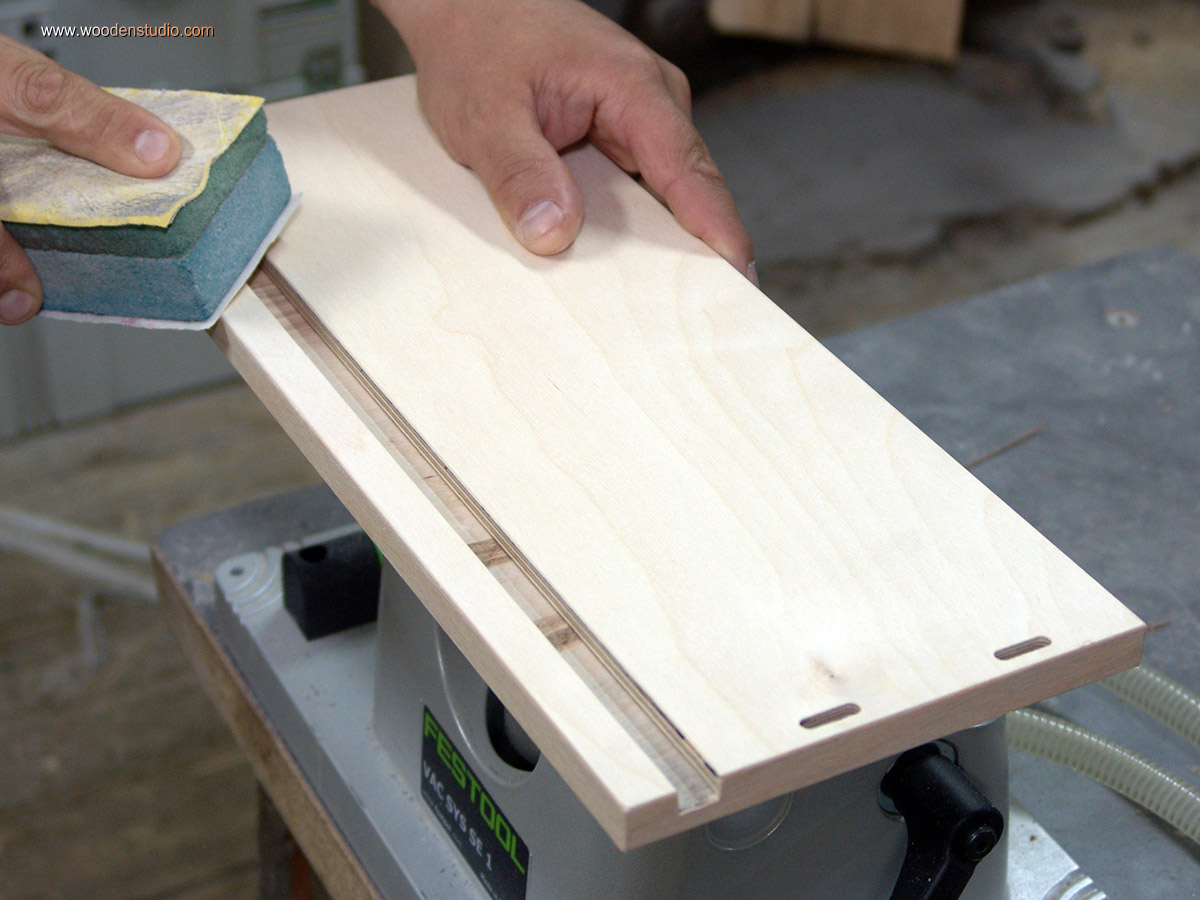

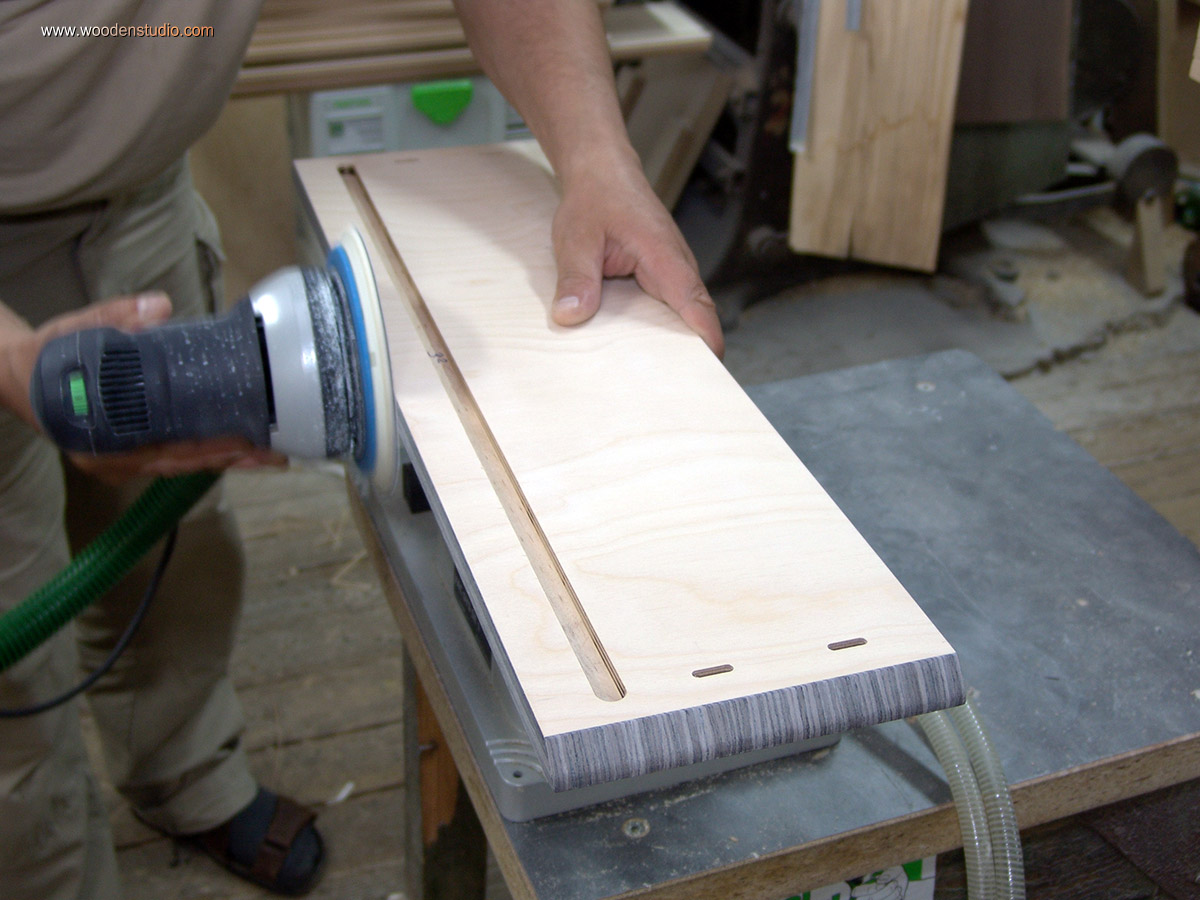

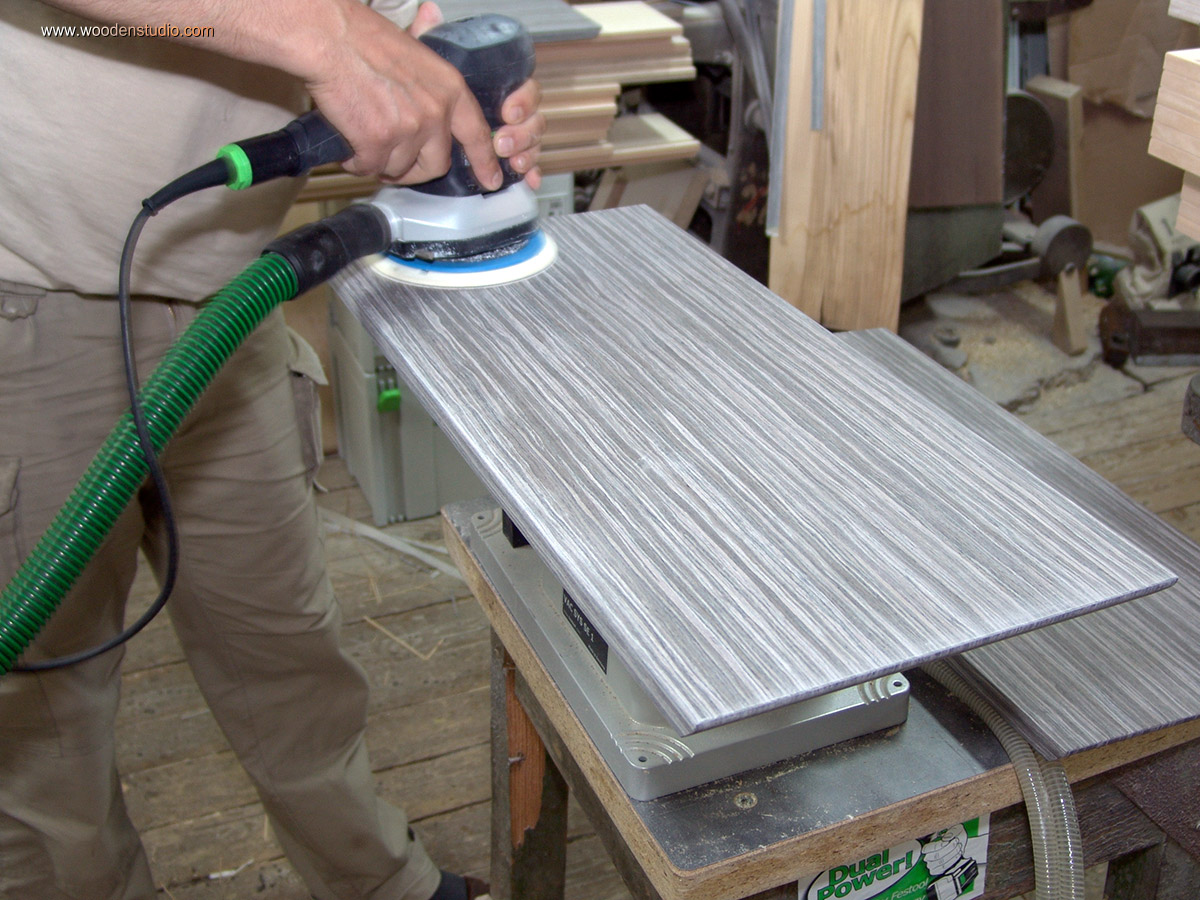

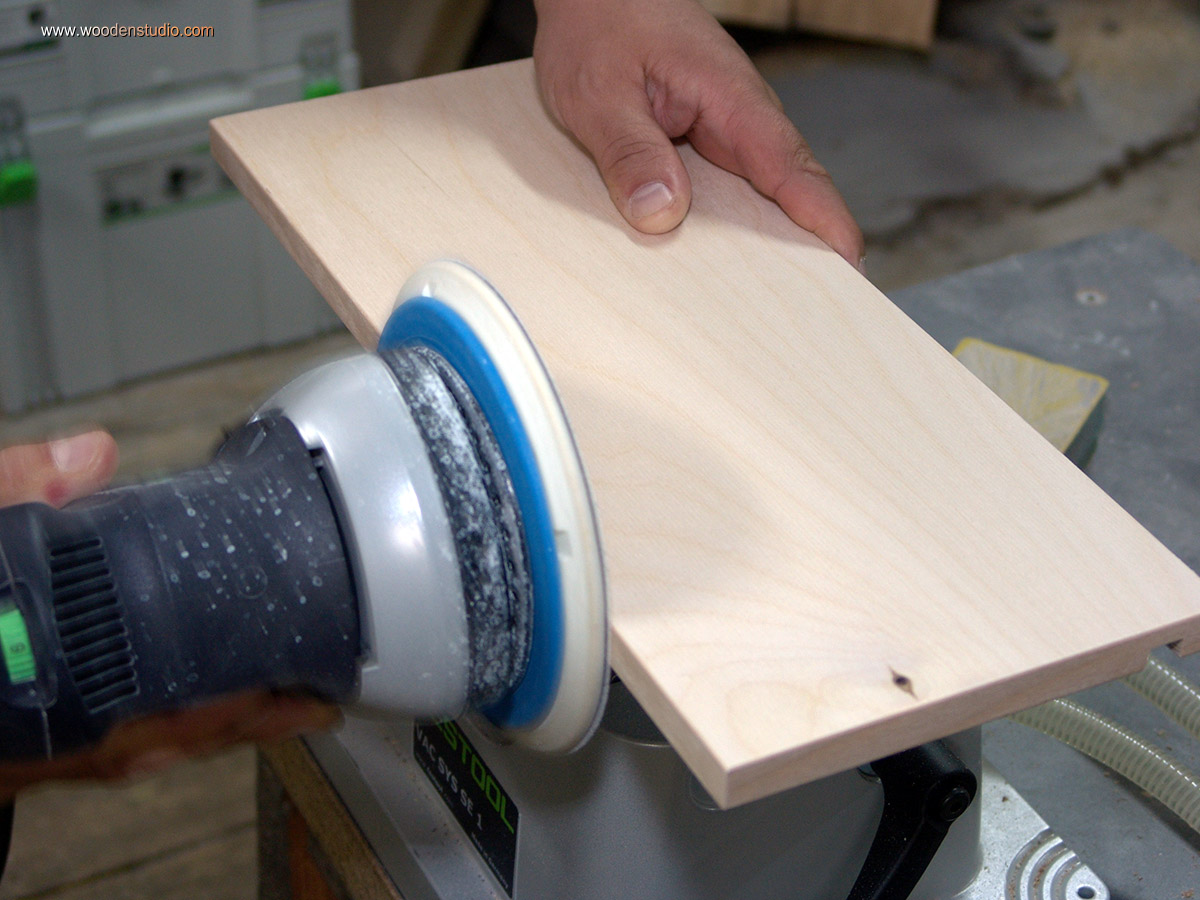

Еще одна фрезеровка под шипы и можно все шлифовать и готовить к нанесению лака.

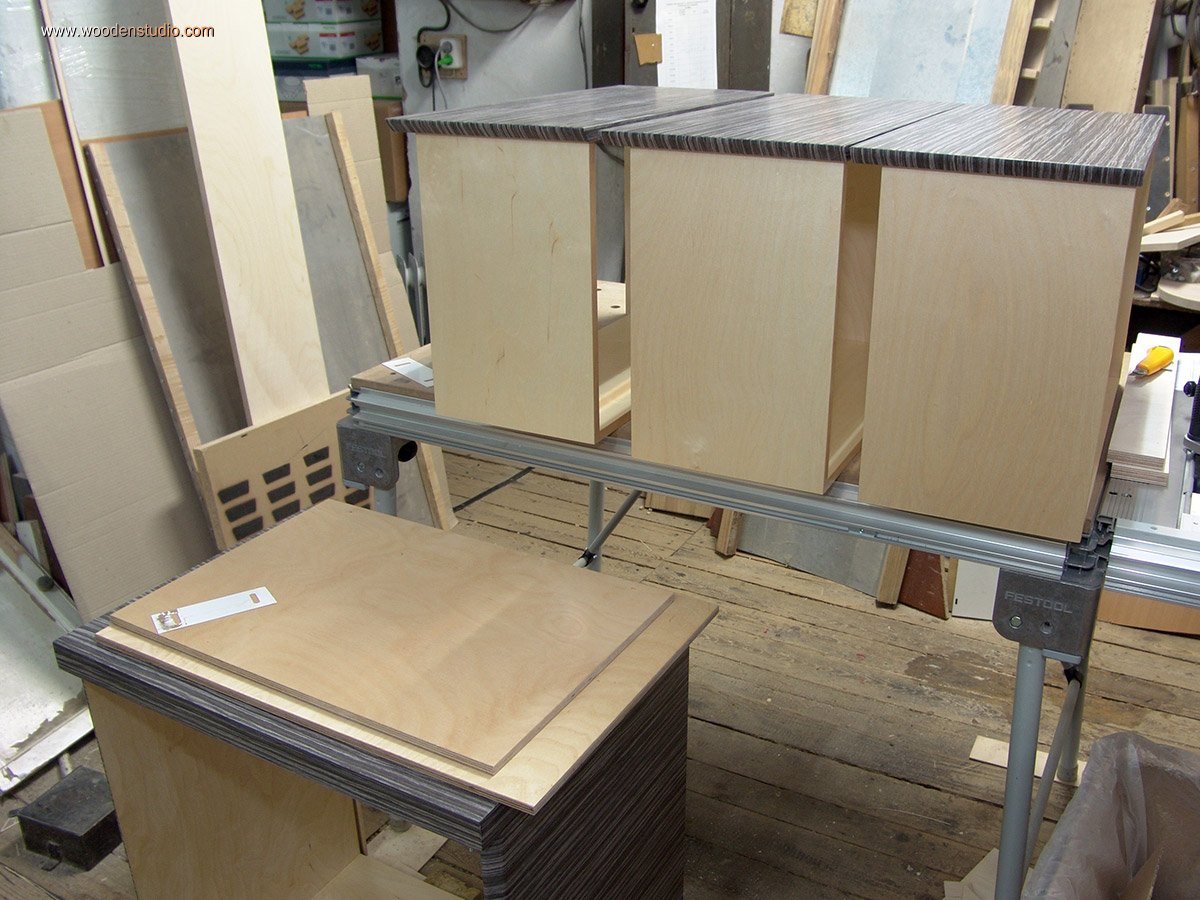

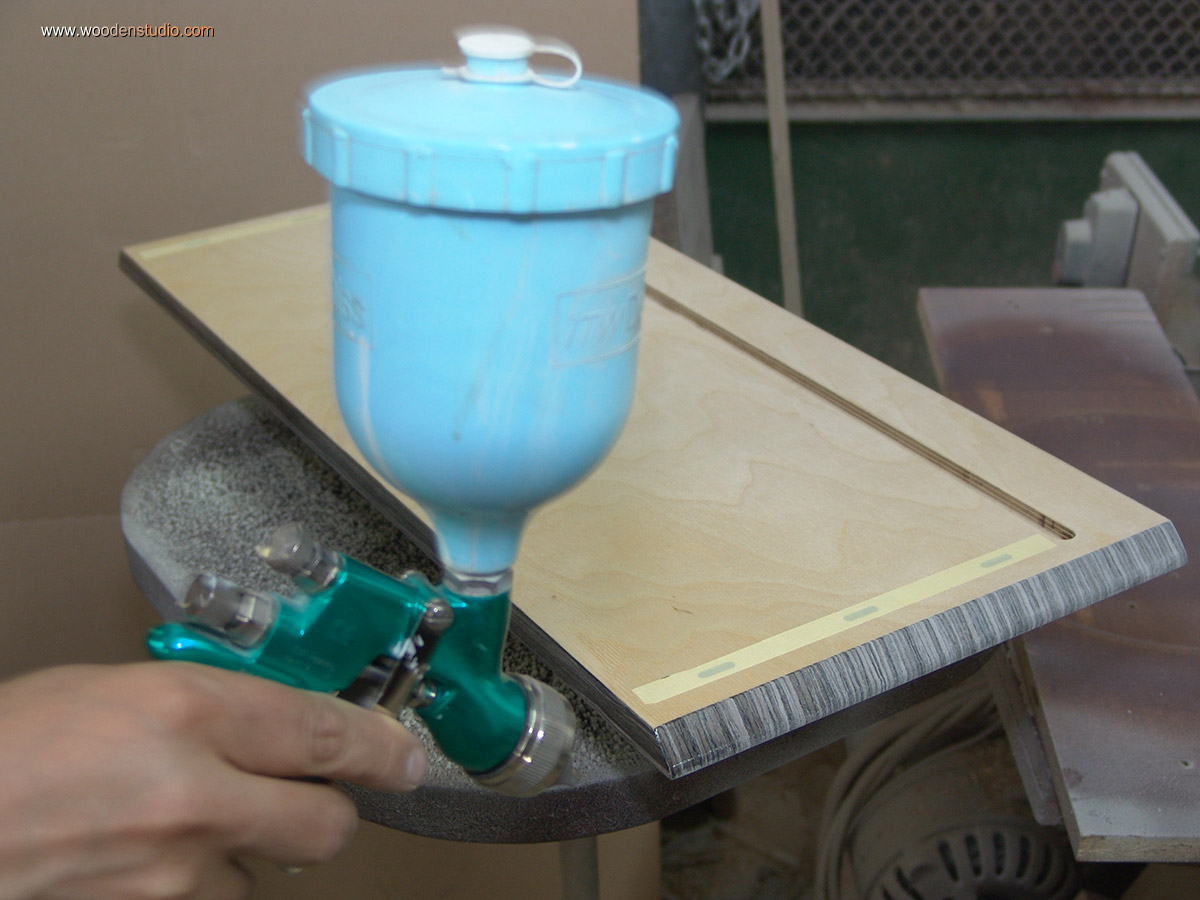

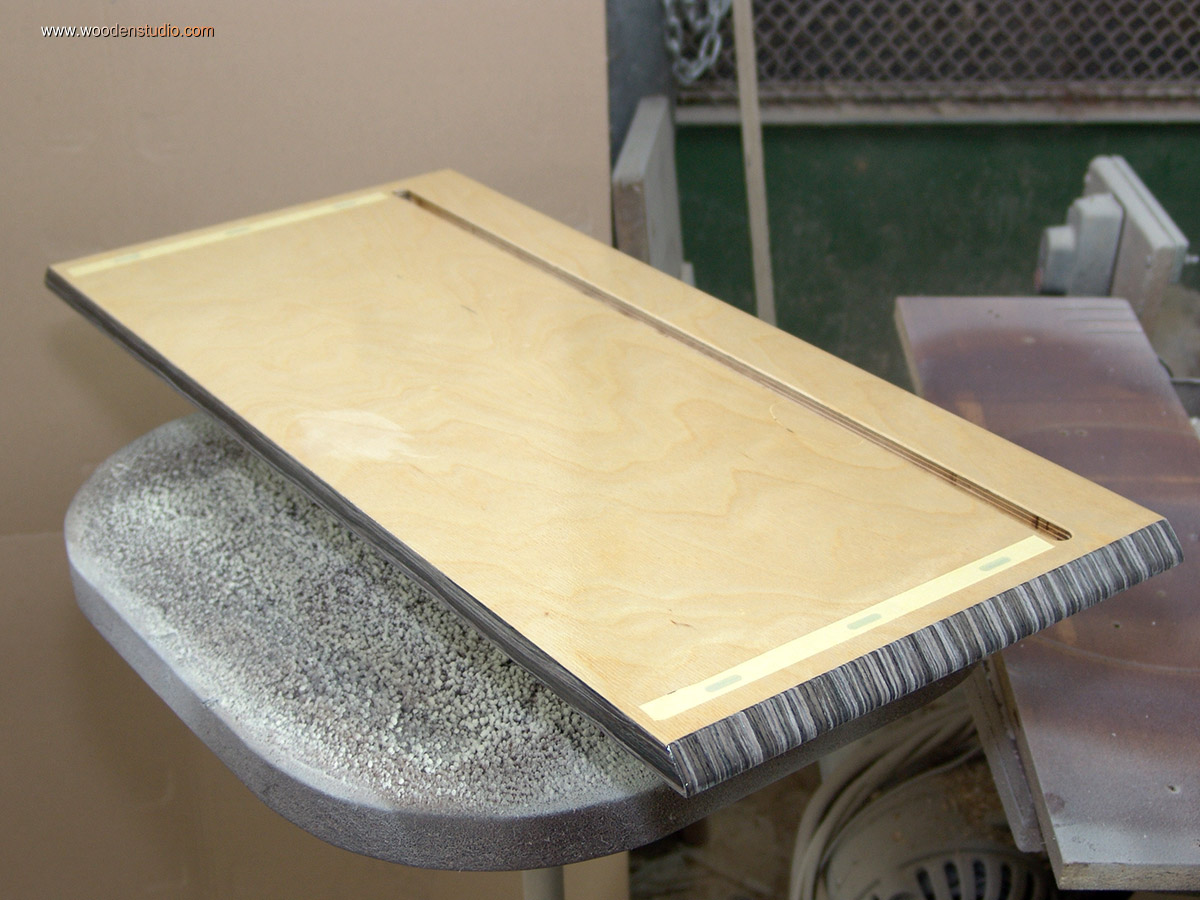

Все готово к покраске. Можно наносить грунт, снова шлифовать и наносить следующие слои.

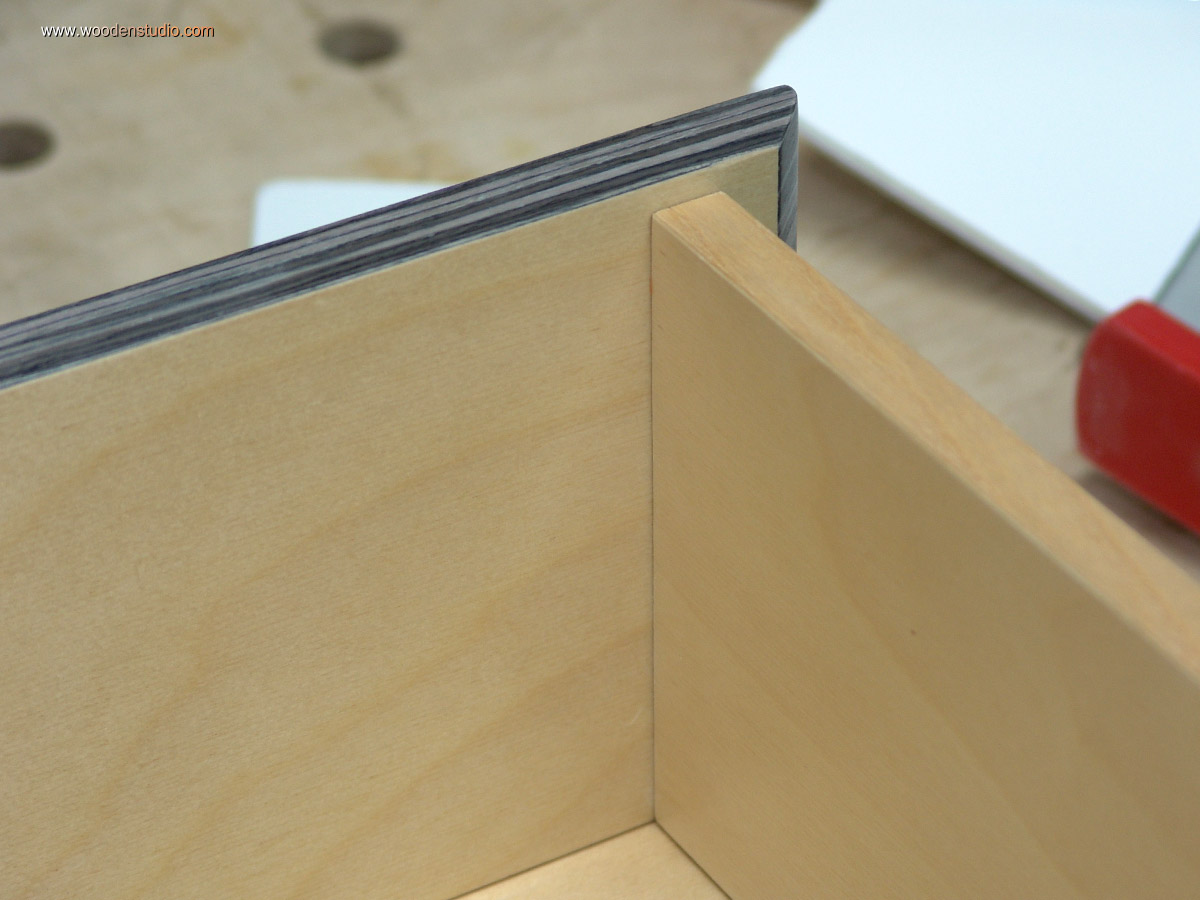

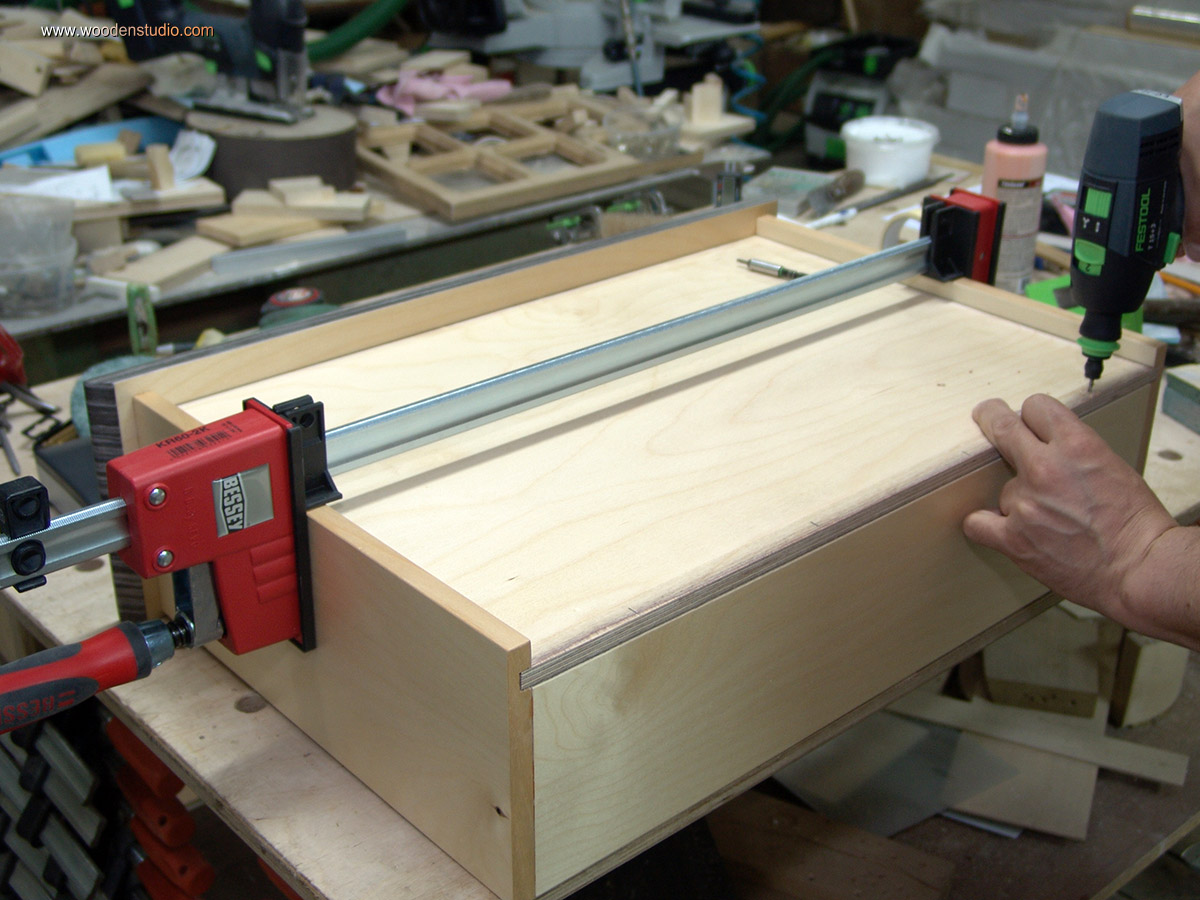

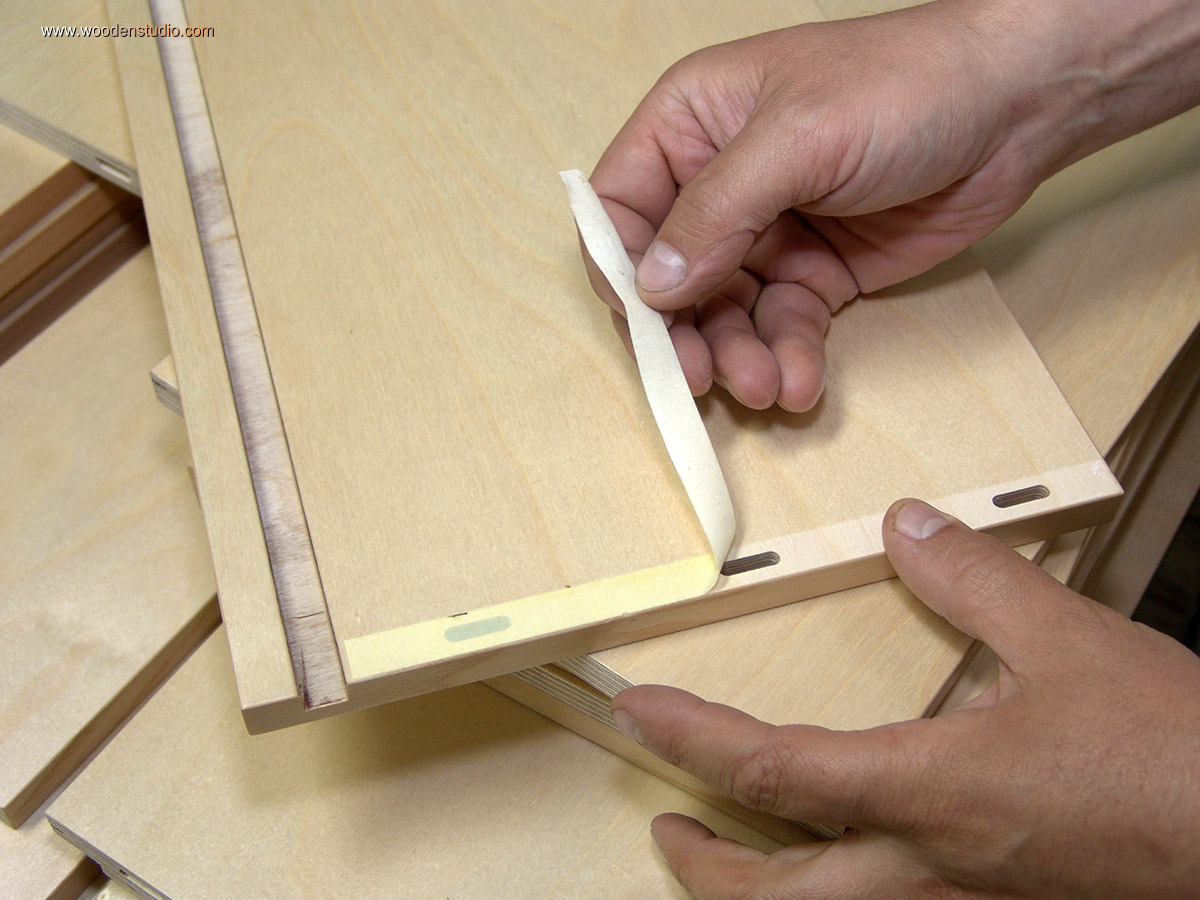

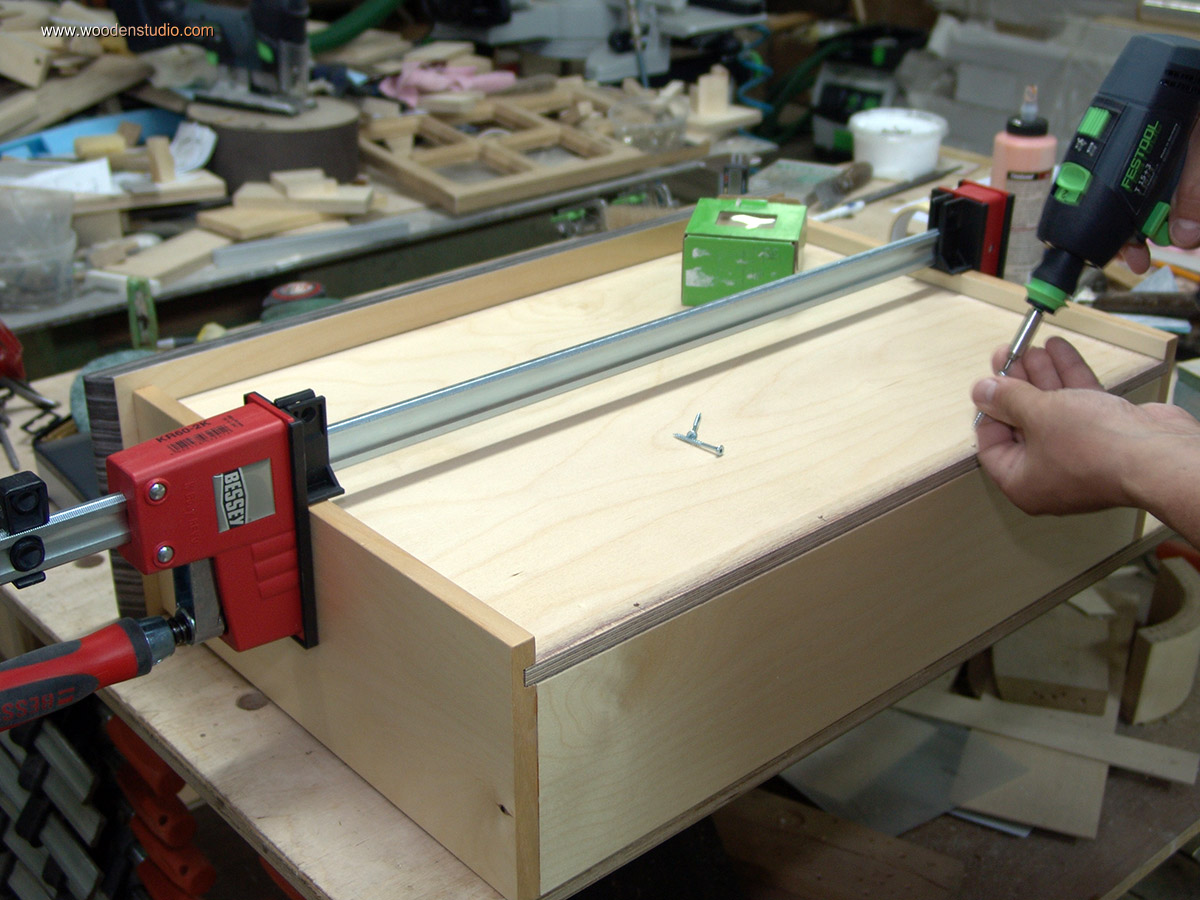

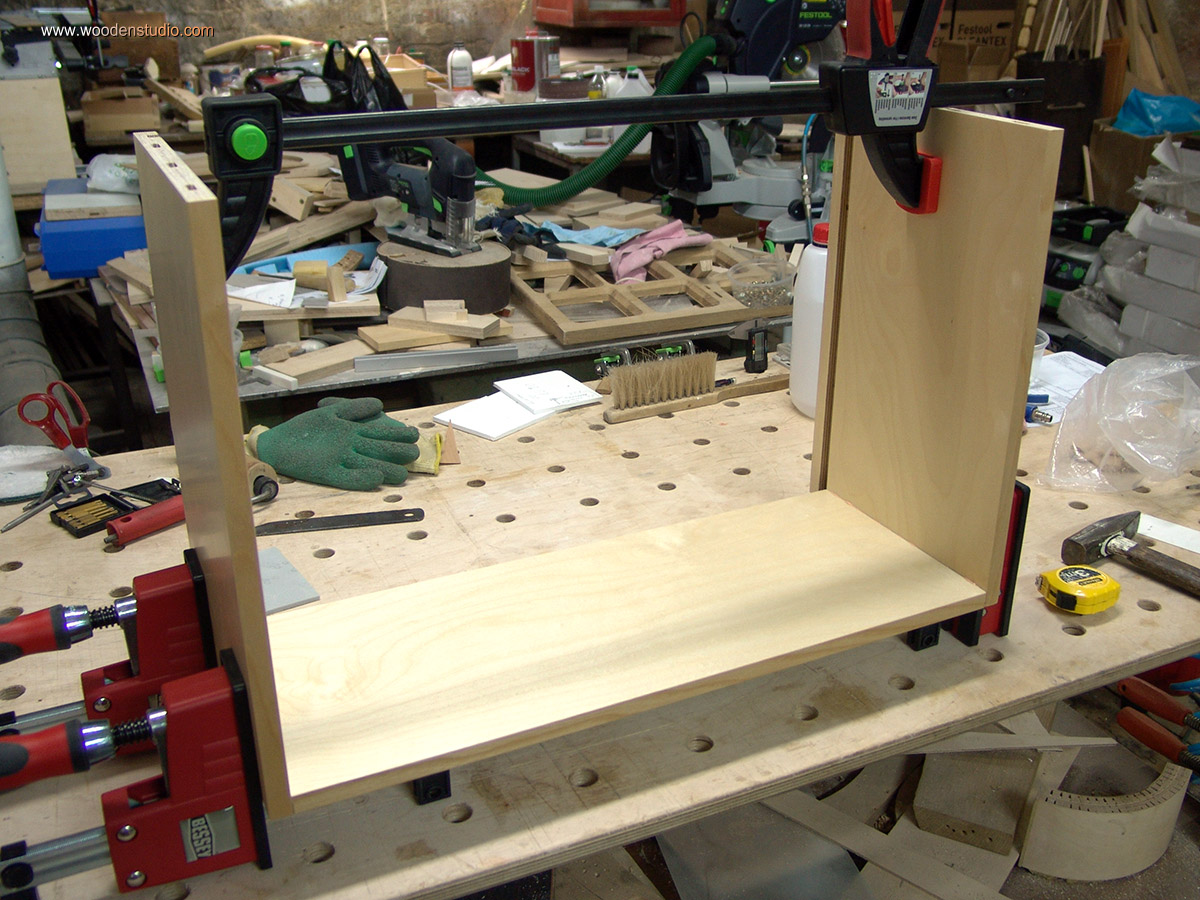

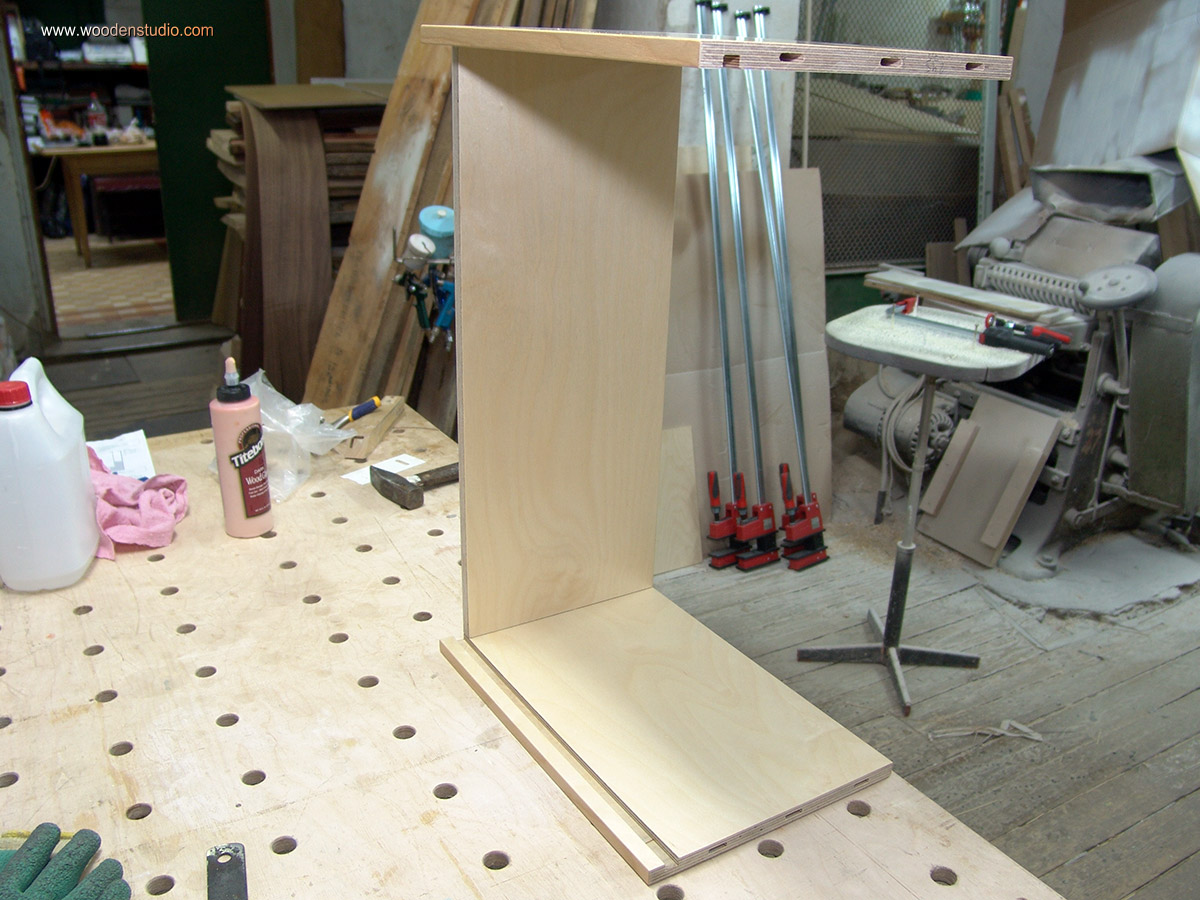

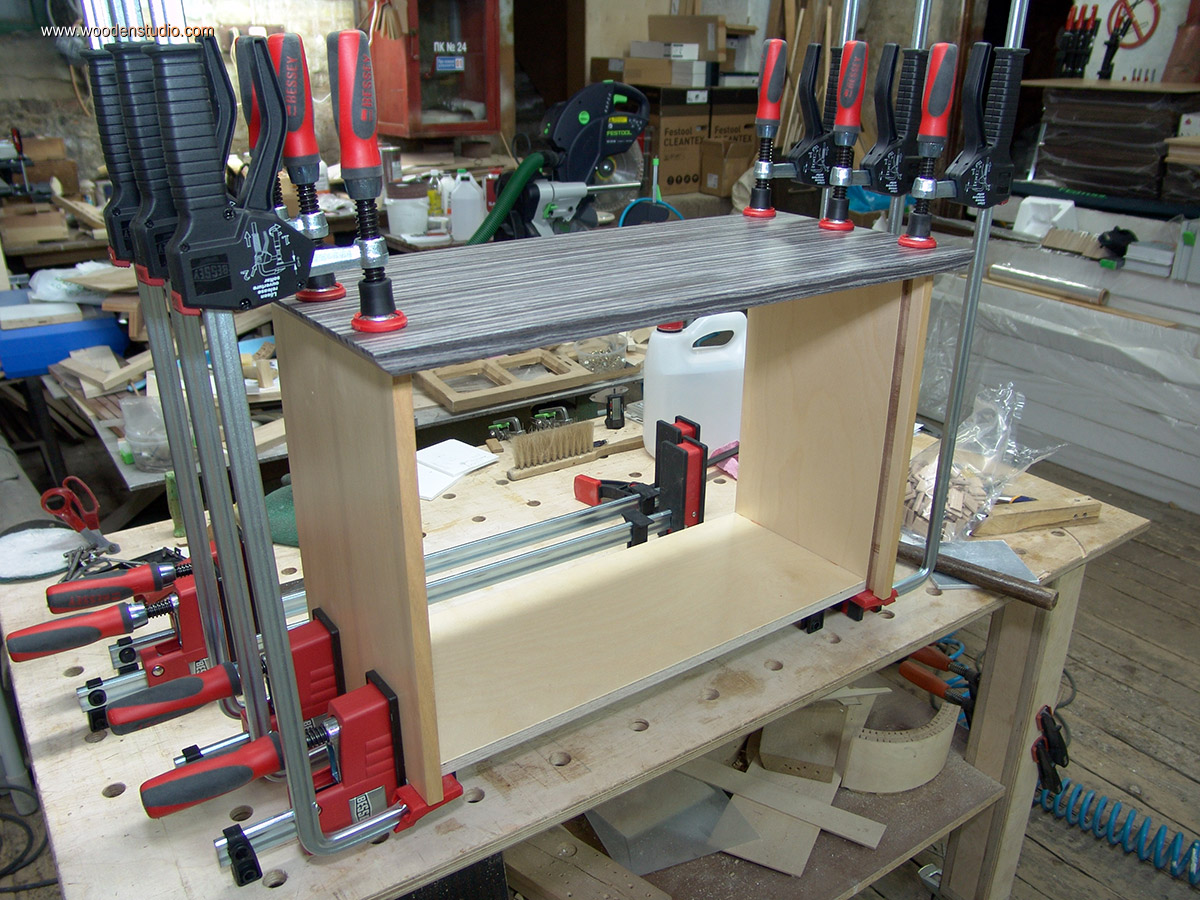

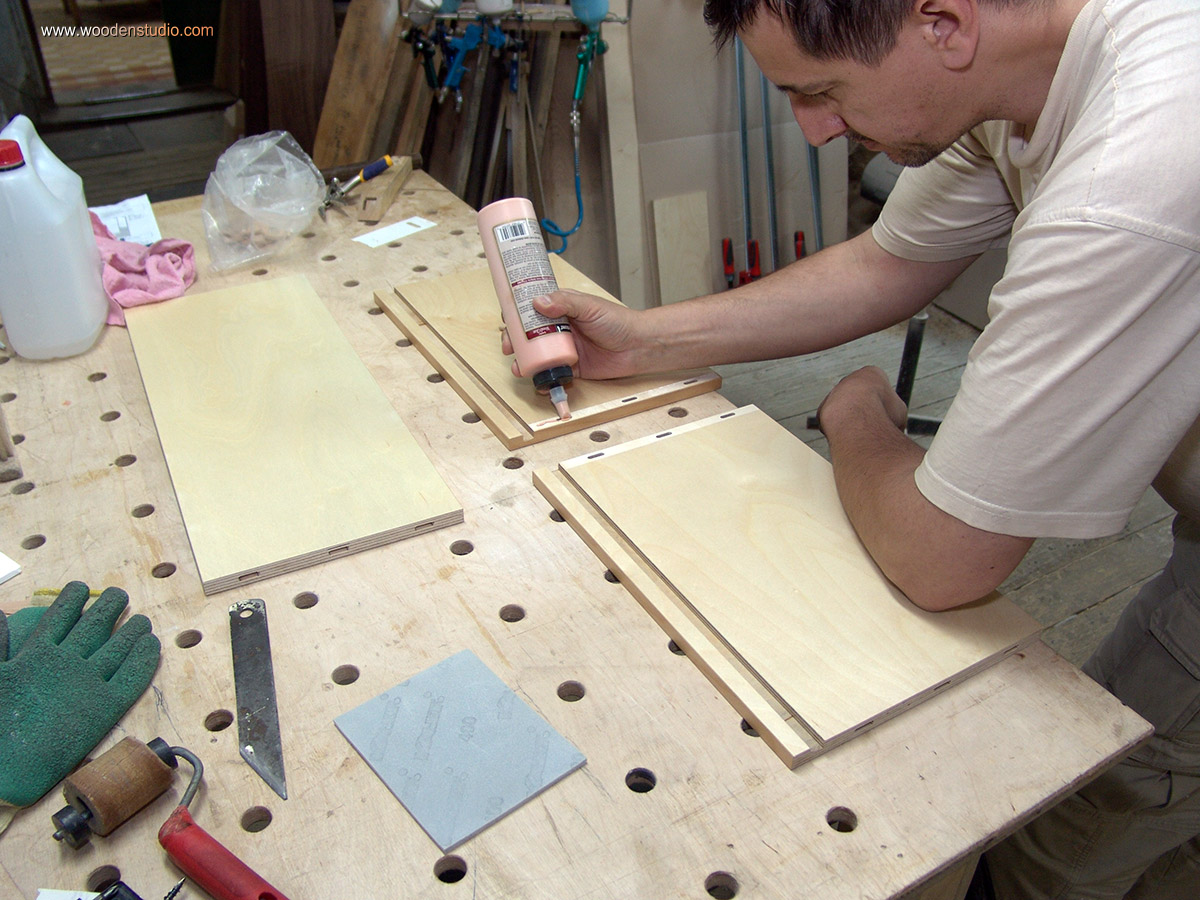

Перед склейкой ящиков удаляю защитные ленты, которые были наклеены перед нанесением лака.

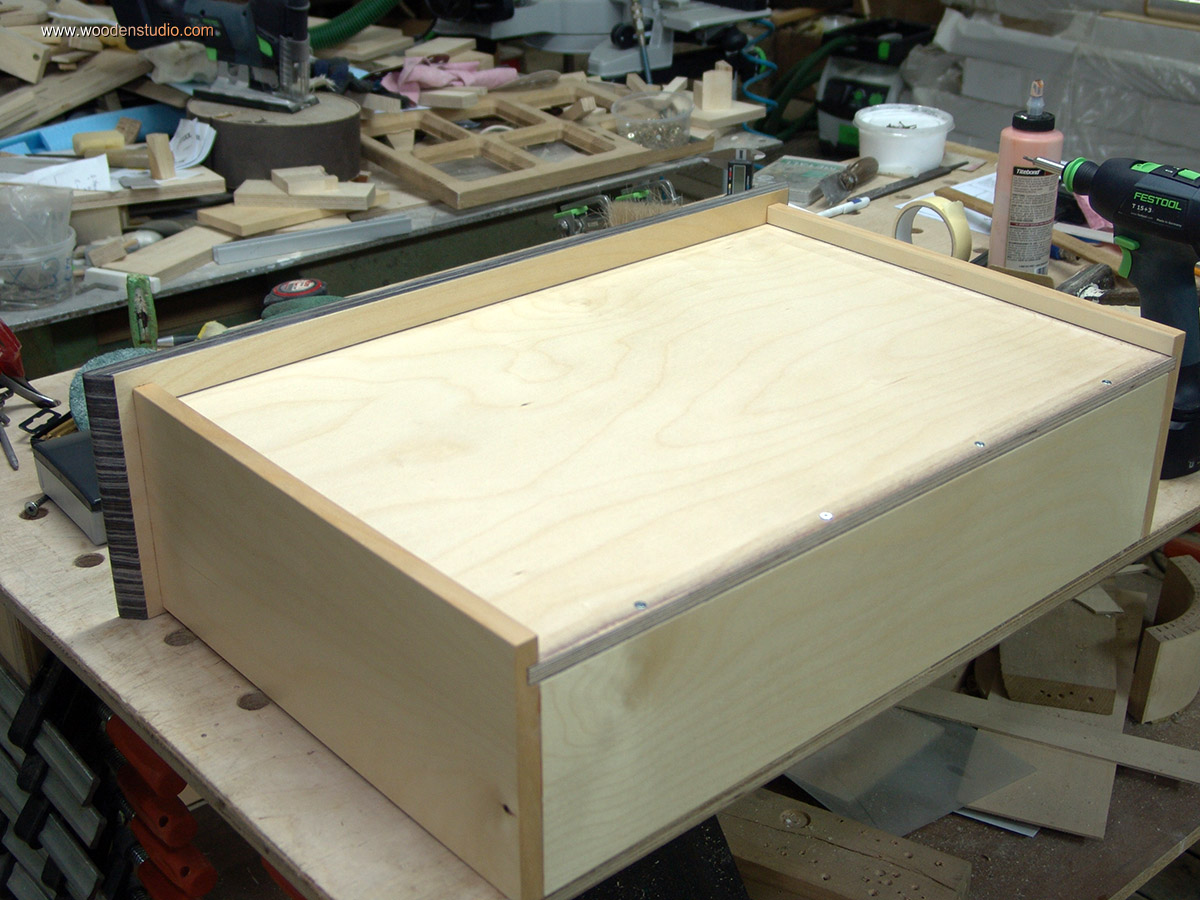

После того как клей высох, можно закрепить дно.

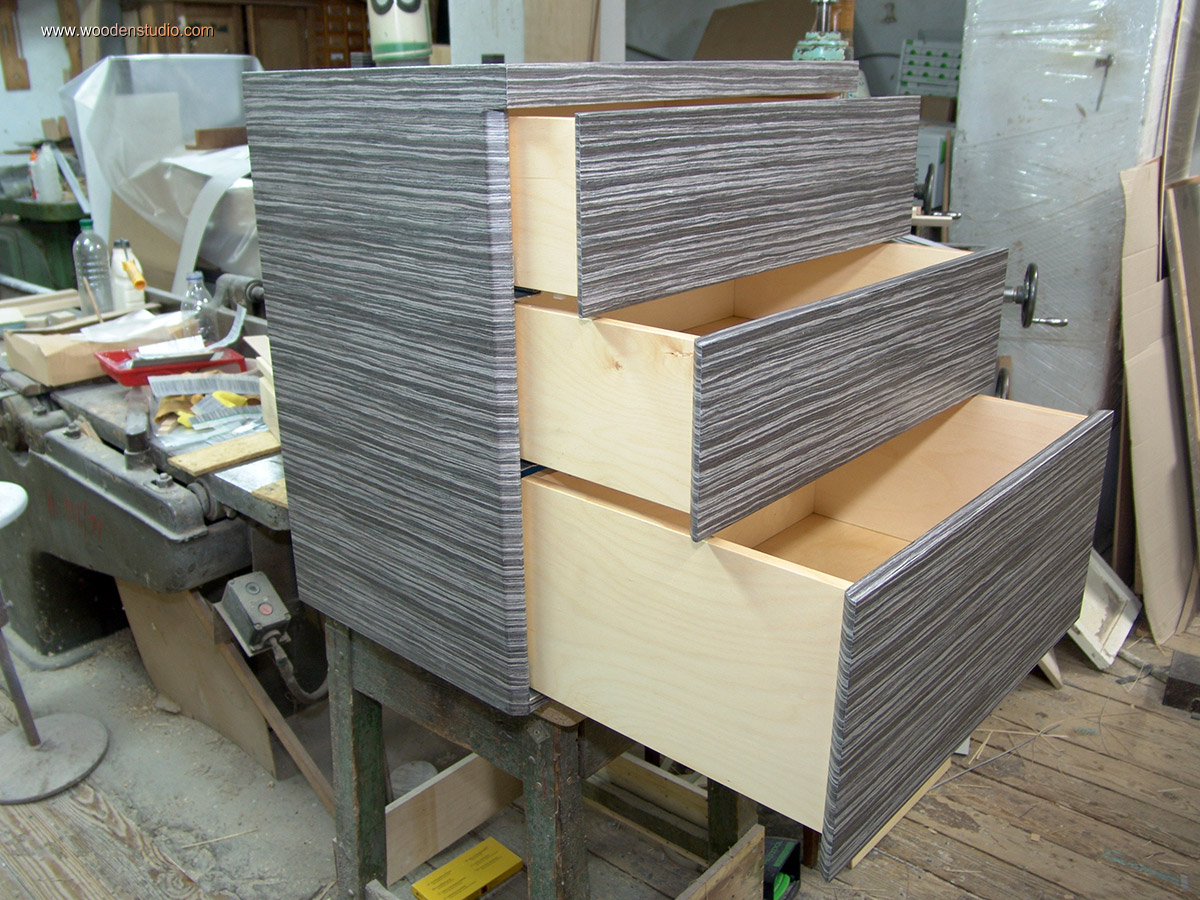

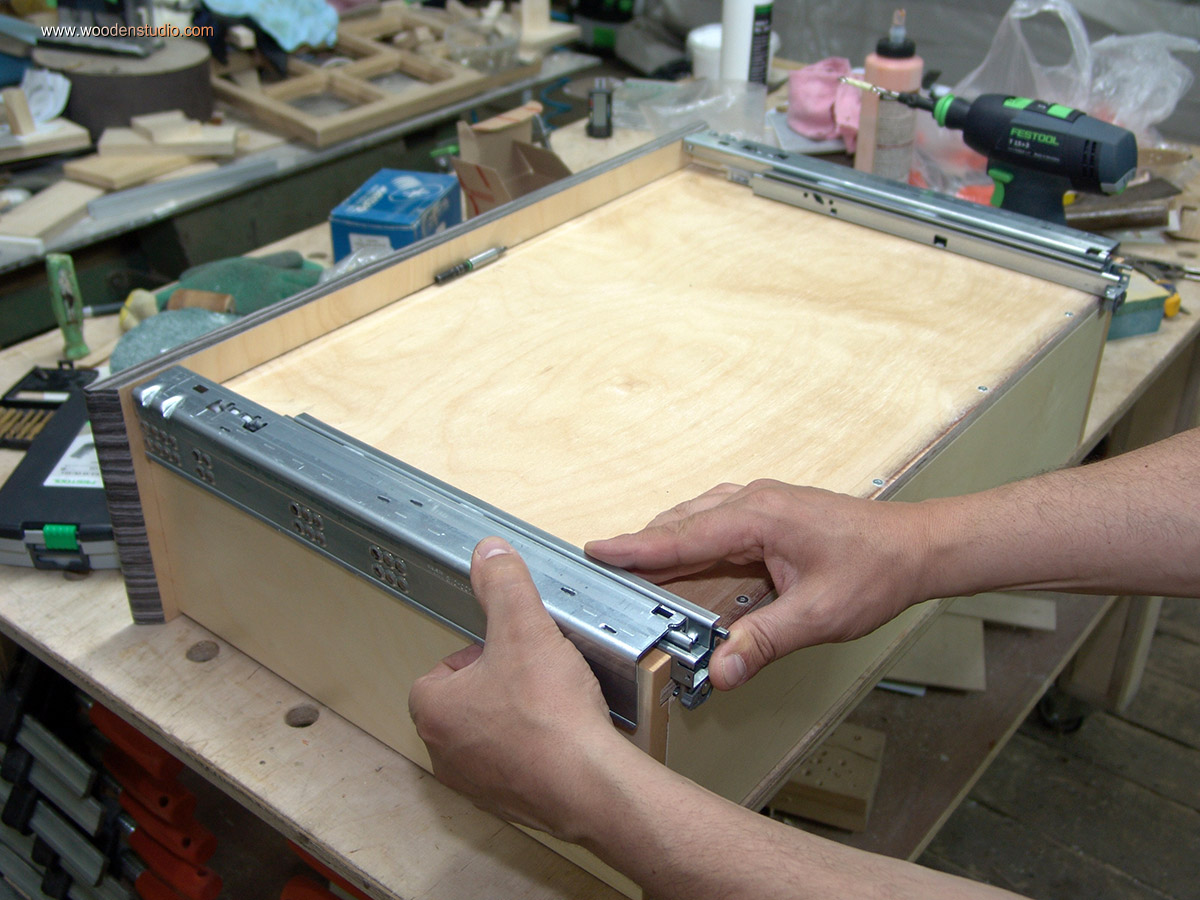

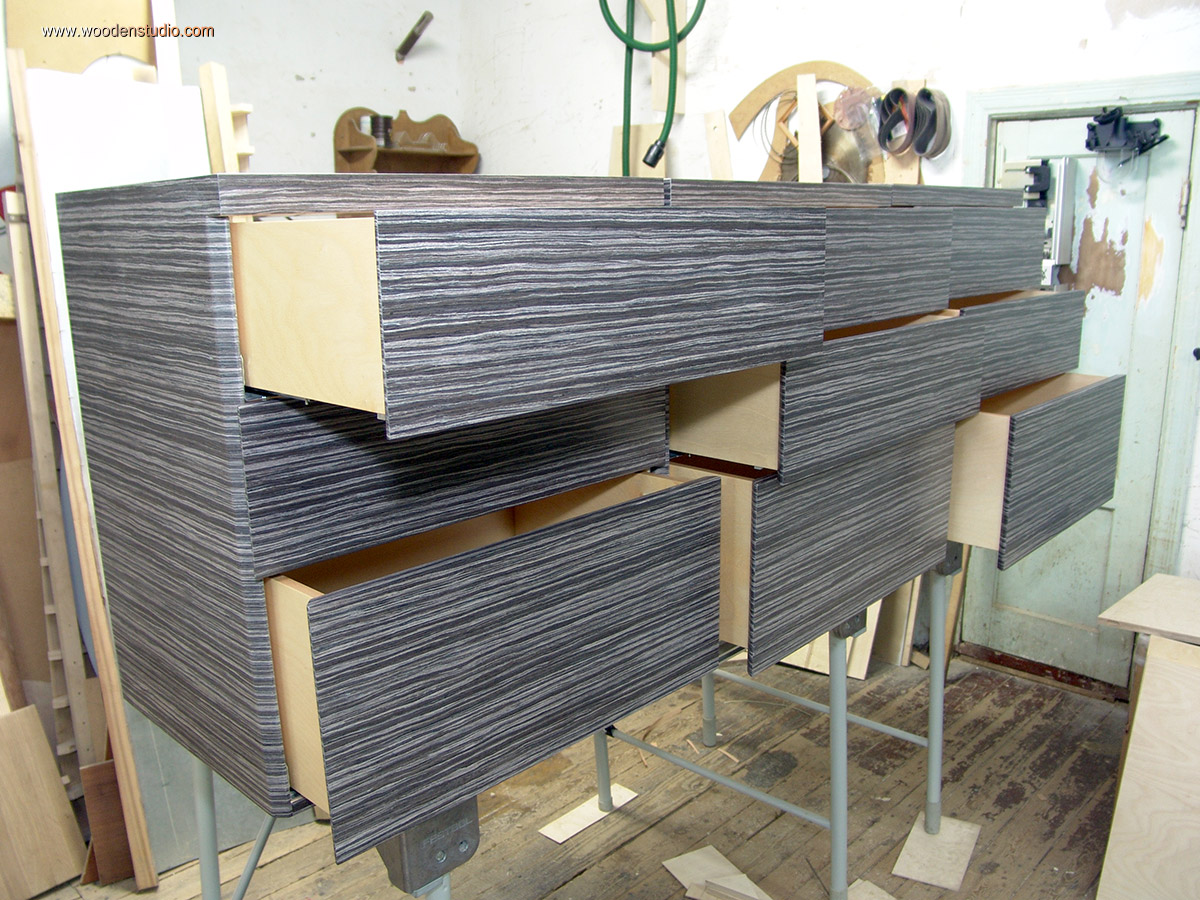

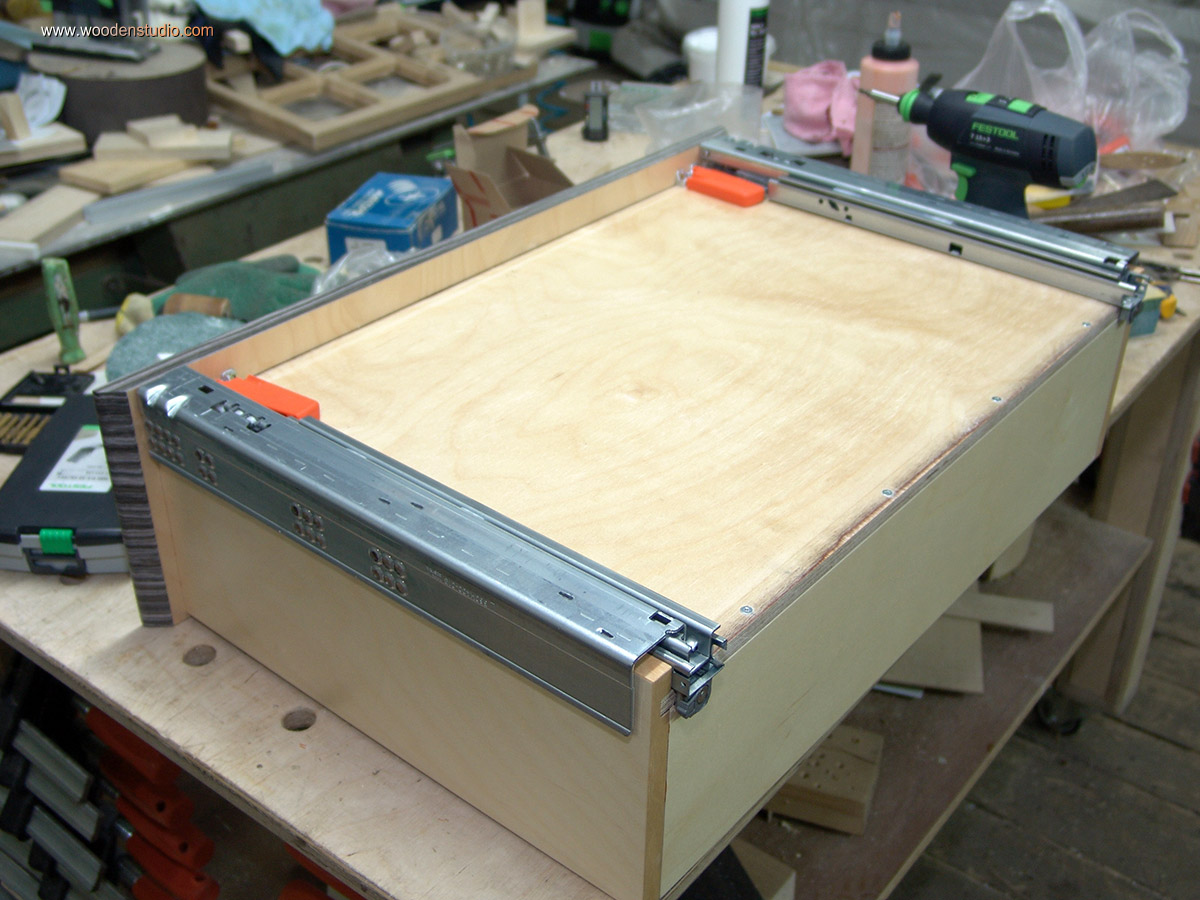

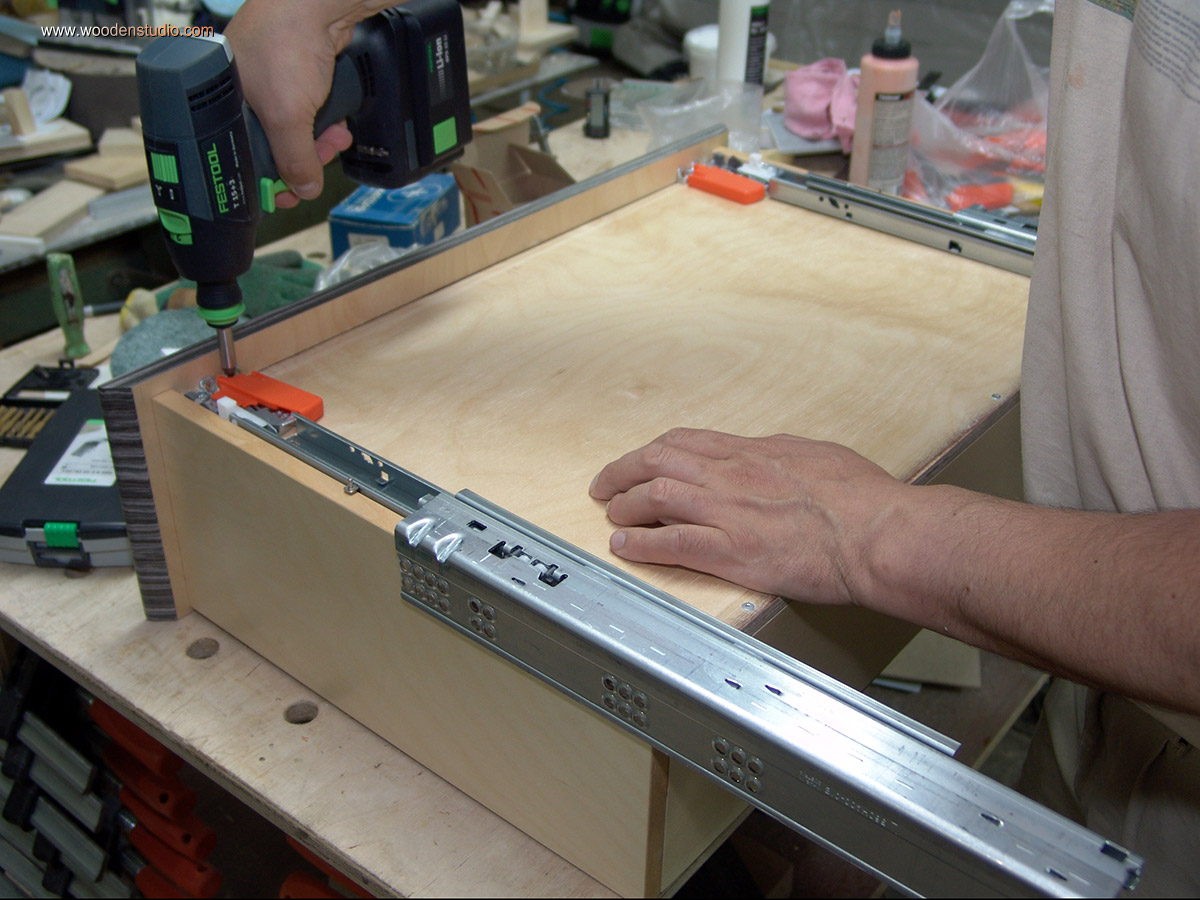

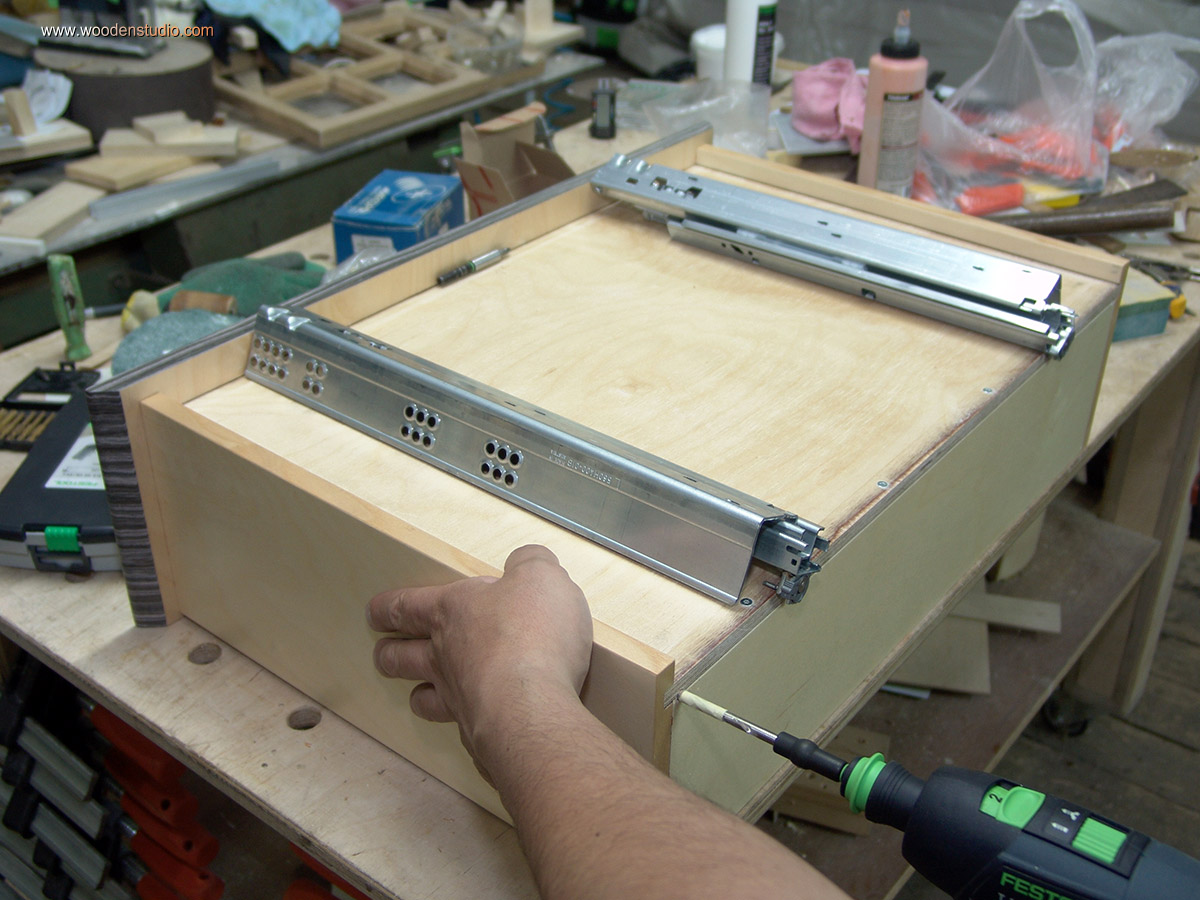

Установка фурнитуры. Ящики тумб укомплектованы направляющими скрытого монатжа с полным выдвижением.

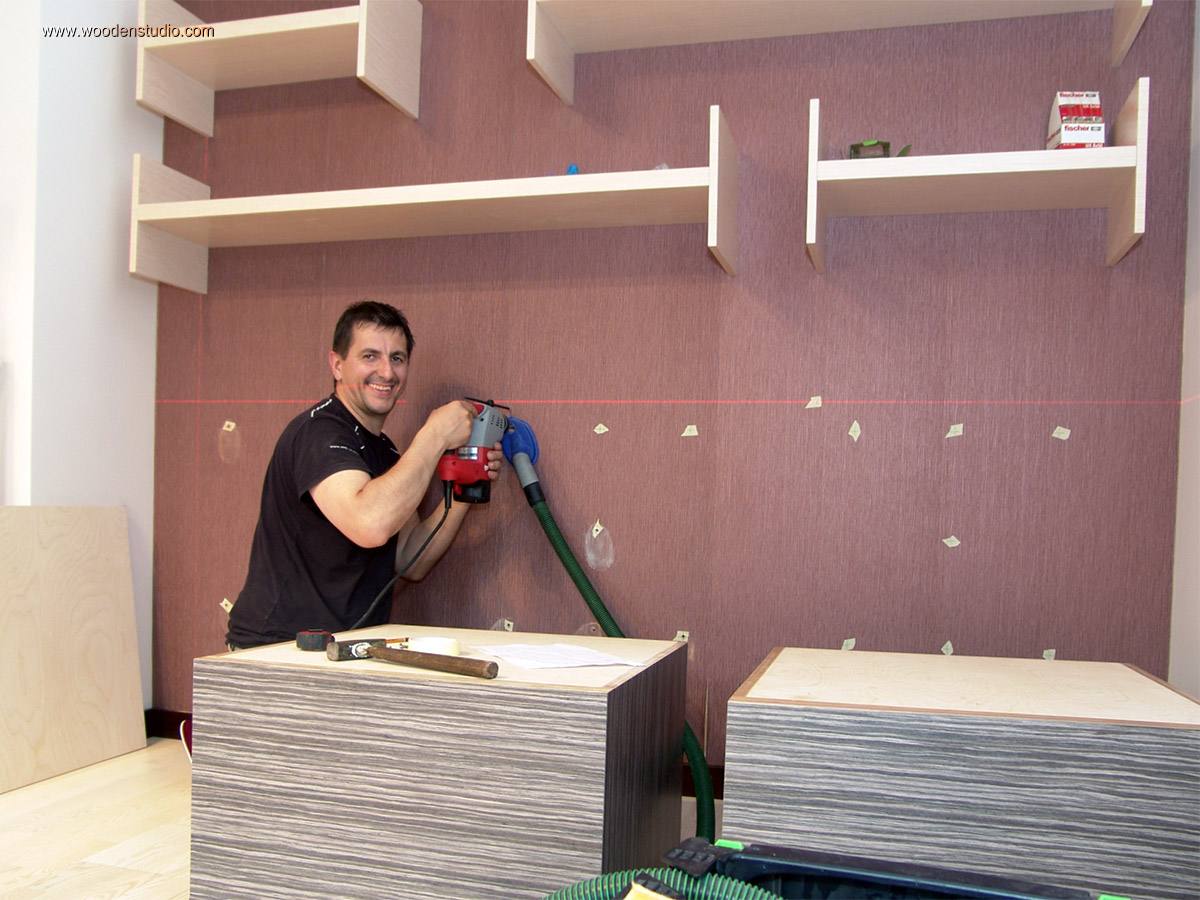

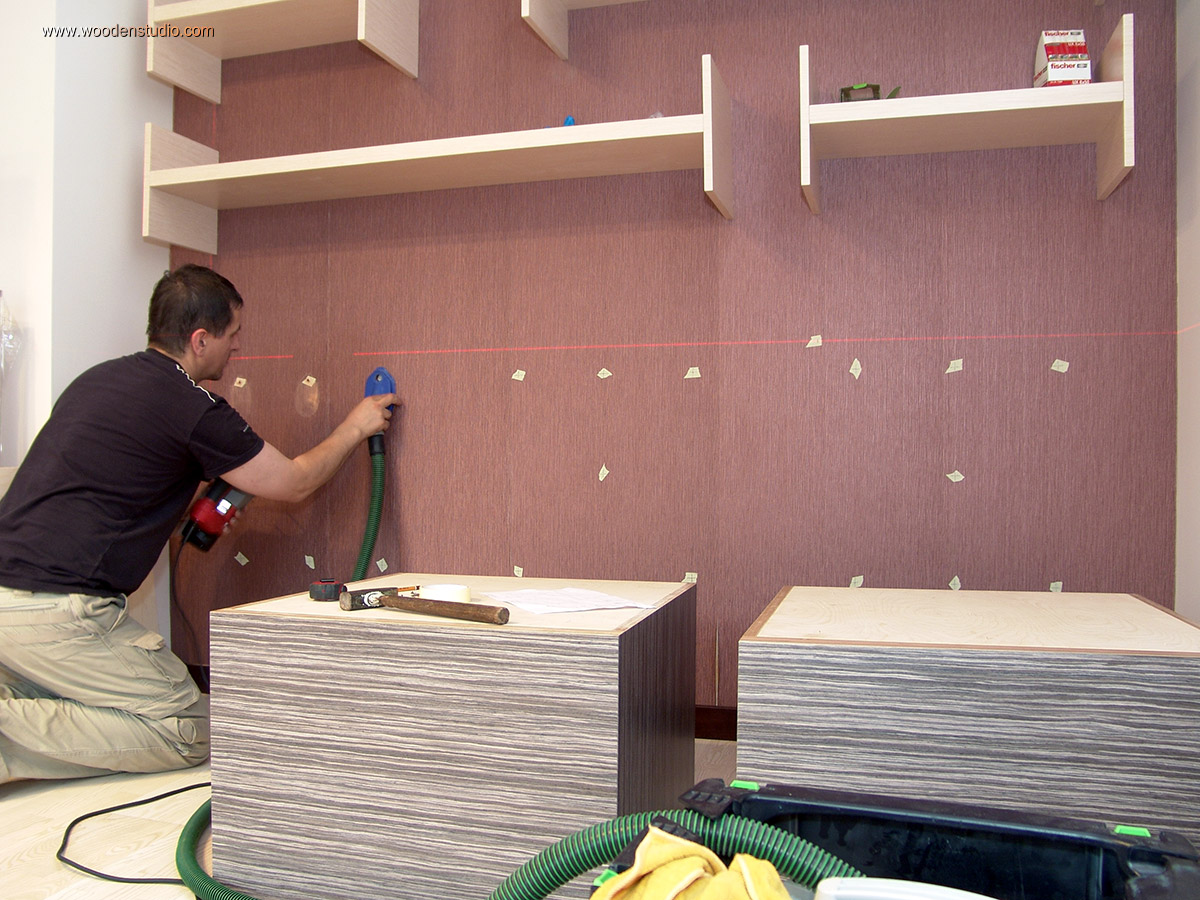

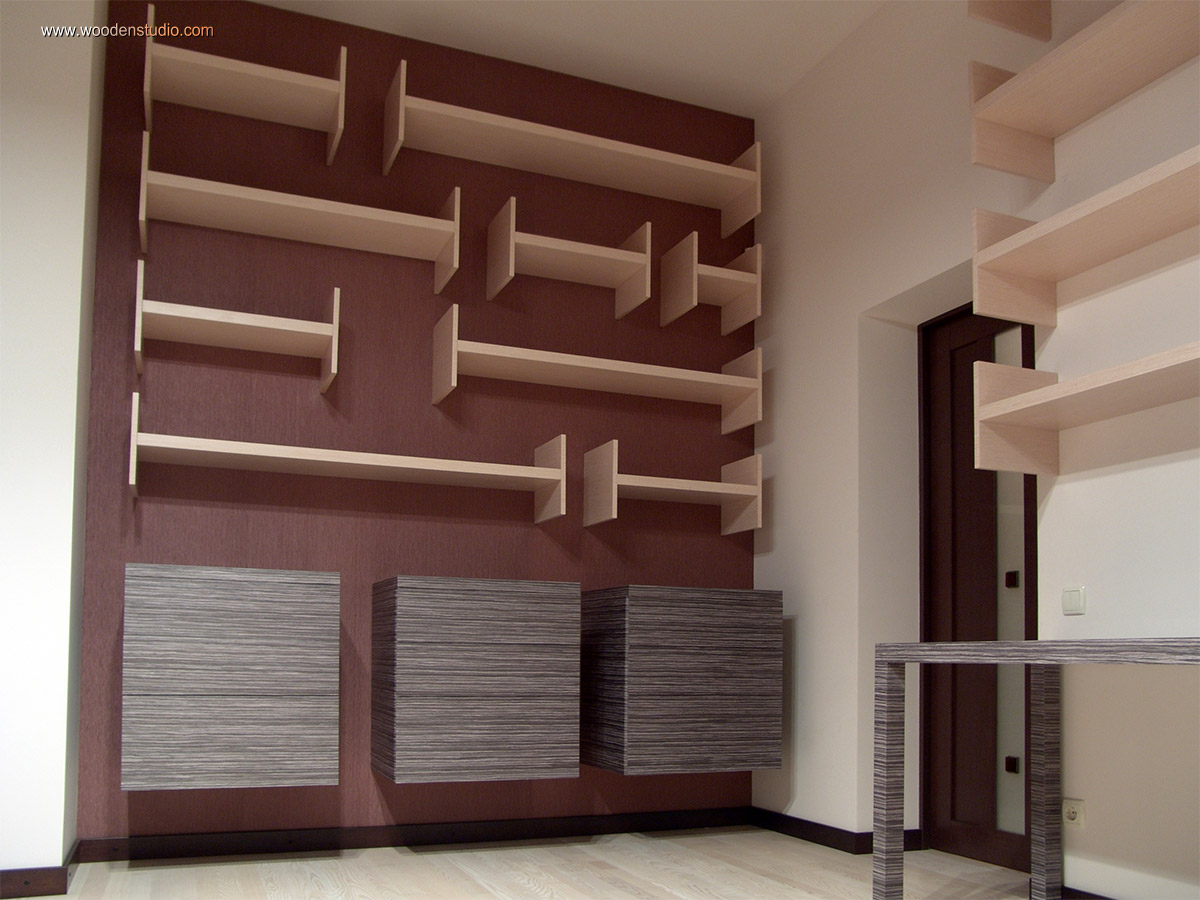

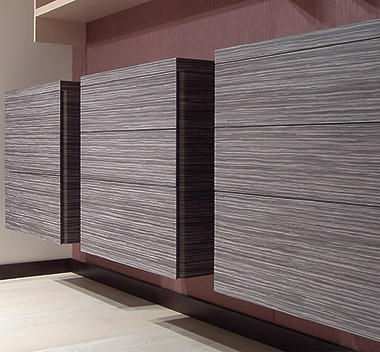

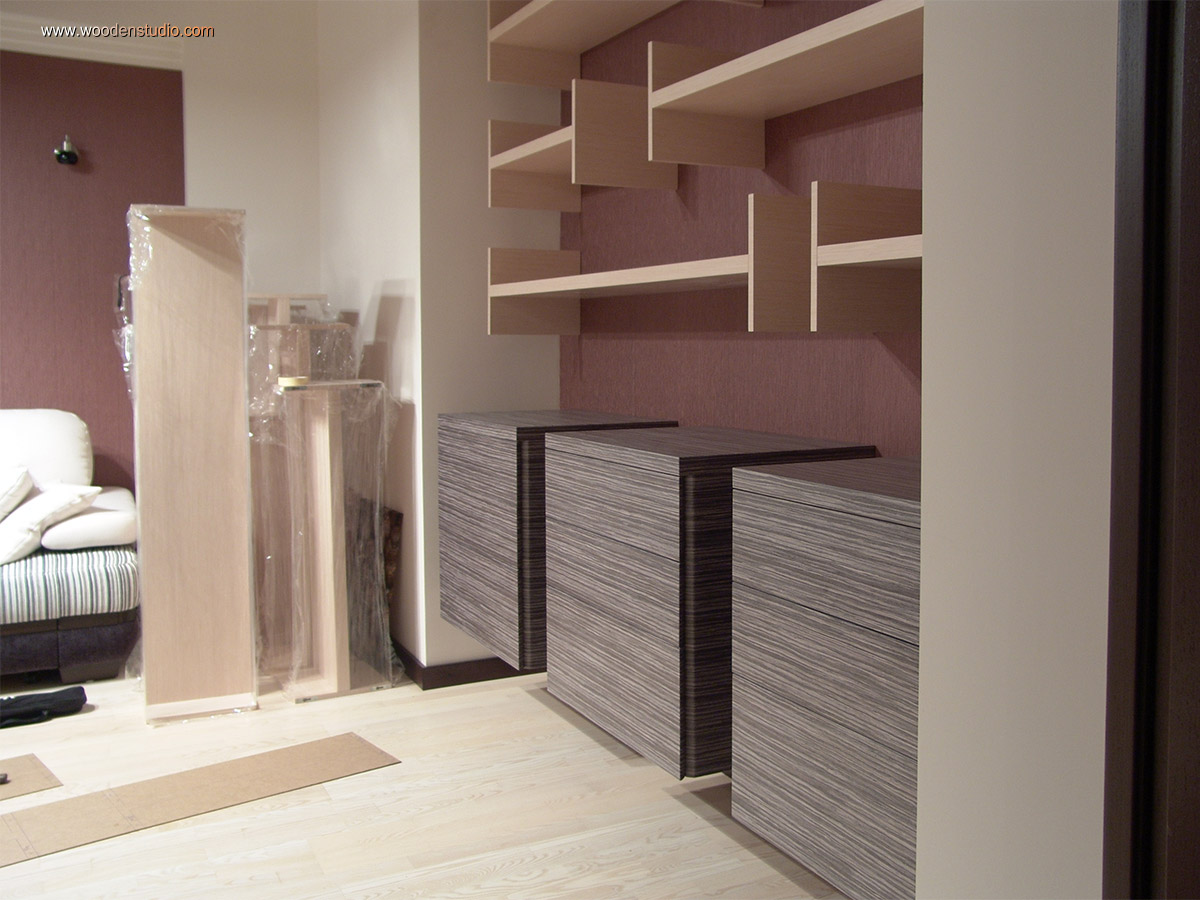

Монтаж тумб. Тумбы крепятся непосредственно к стене через сдвижную заднюю стенку.

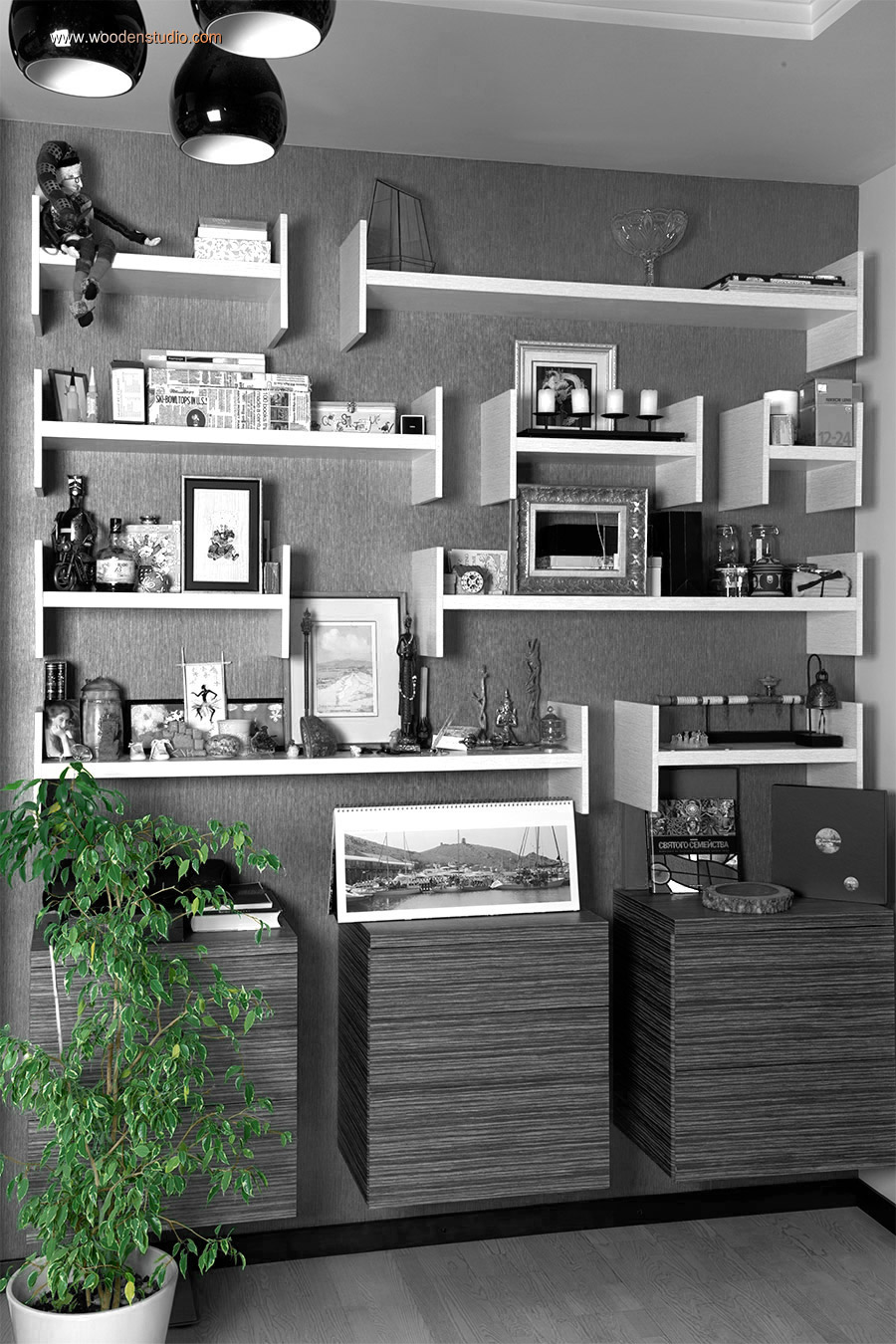

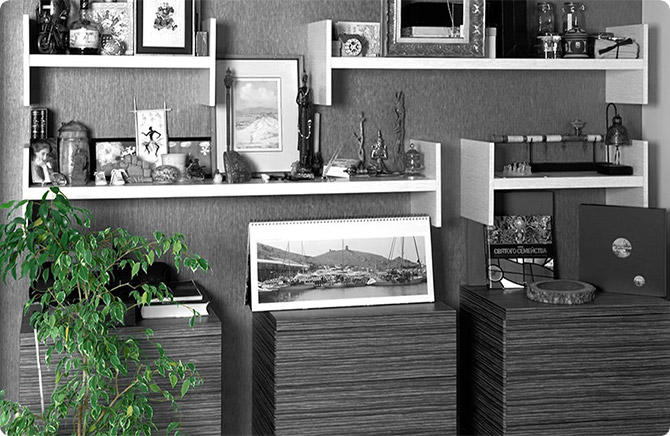

Прошло 5 лет. По словам и фото владельцев - все в норме!

Библиотечная комната. Прошло 5 лет!
