Модернизация основания монтажной пилы Festool Precisio CS 70 SET, от Дмитрия Довженко (DODG)

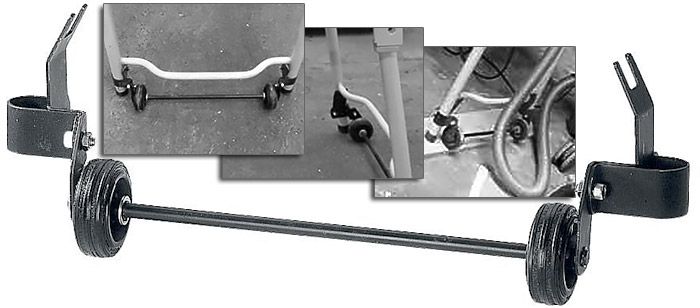

Оригинальные транспортировочные ролики CS 70 TR

«Модернизация», это немного громко сказано, тем не менее часть правды в этом есть. Речь о мобильности монтажной пилы Festool Precisio CS 70 SET.

Дело в том, что при полном обвесе (расширитель и удлинитель стола, каретка, продольный упор и т.п.), монтажная пила Precisio CS 70 набирает значительный вес и габариты. Перемещать по мастерской или на объекте такую конструкцию проблематично. Для облегчения этой задачи производителем предусмотрены дополнительные ролики.

Оригинальные ролики крепятся к ножкам основания пилы при помощи специальных хомутов. Система достаточно надежная и функциональная, но с небольшими ограничениями — движение стола только вперед-назад. В случае отсутствия оригинальных роликов, можно найти им замену. Это поворотные ролики с резьбовой осью, тормозом и фиксацией поворота. Такие ролики позволять перемещать пилу в любом направлении!

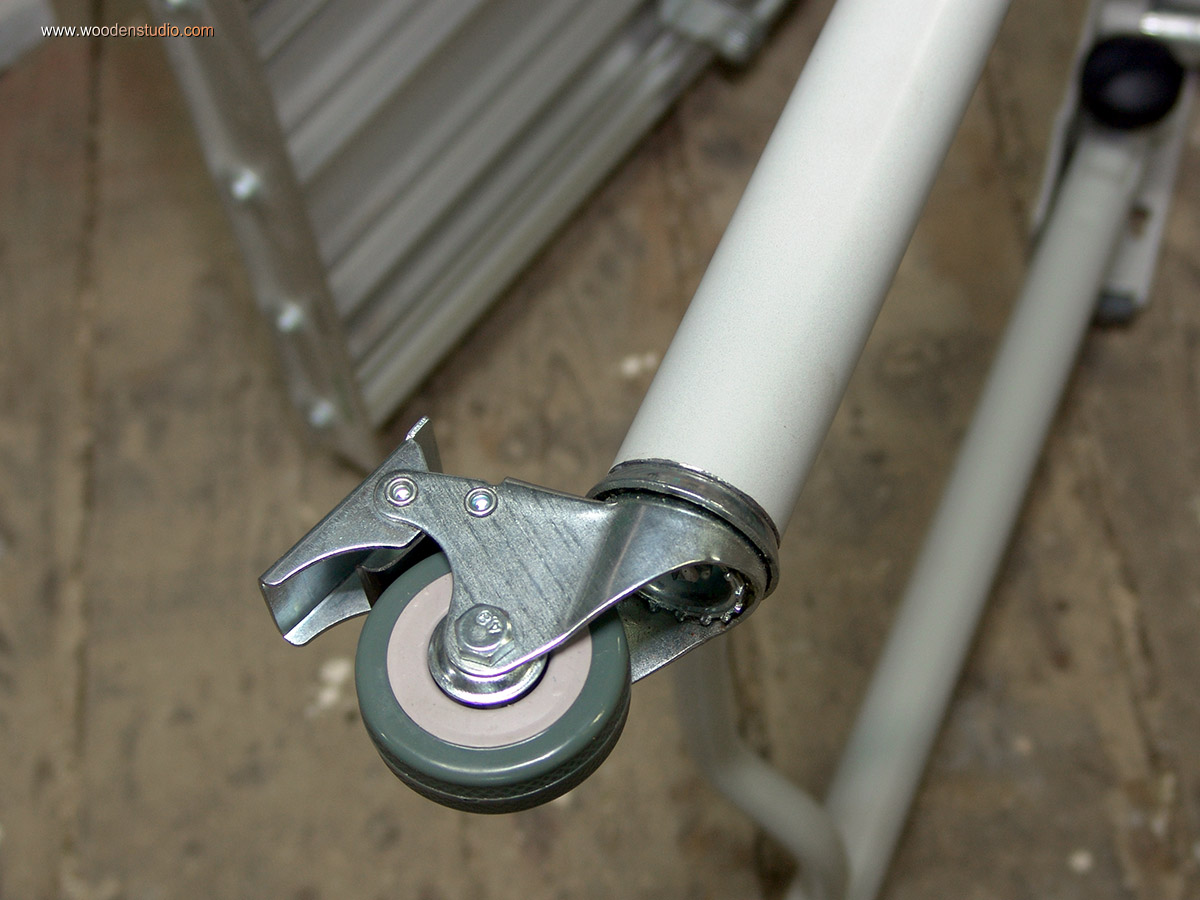

Установка поворотных роликов в ножки монтажной пилы Precisio CS 70.

Для установки поворотных роликов в ножки основания монтажной пилы необходимо:

  1. Замерять высоту поворотного ролика вместе с механизмом (исключаем резьбовую ось)

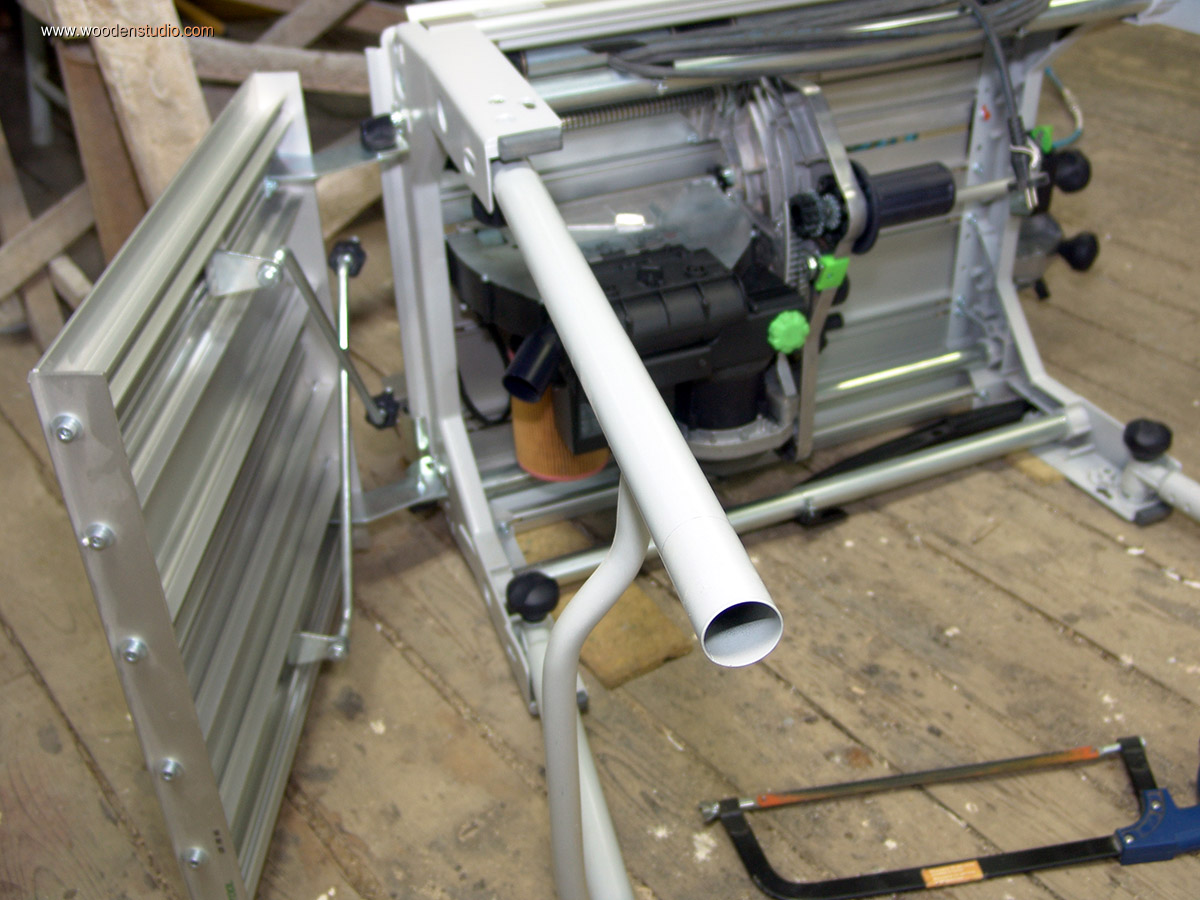

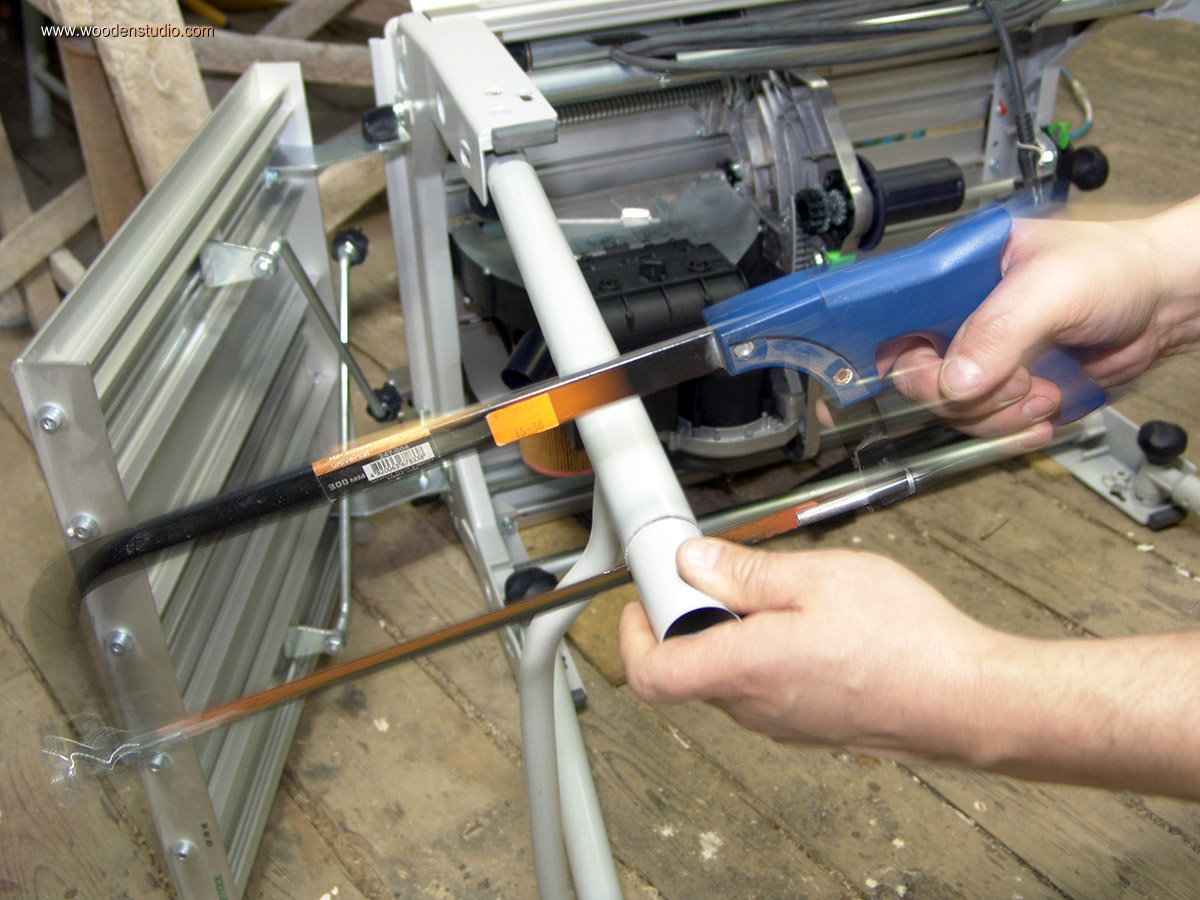

  2. Снять обрезиненную накладку с ножки основания пилы и обрезать часть трубы, конечно же с учетом снятой резиновой накладки.
  3. Выточить деревянный (либо любой другой материал) цилиндр с внутренней резьбой, равной диаметру резьбы поворотной оси ролика.

Полезные технологии!

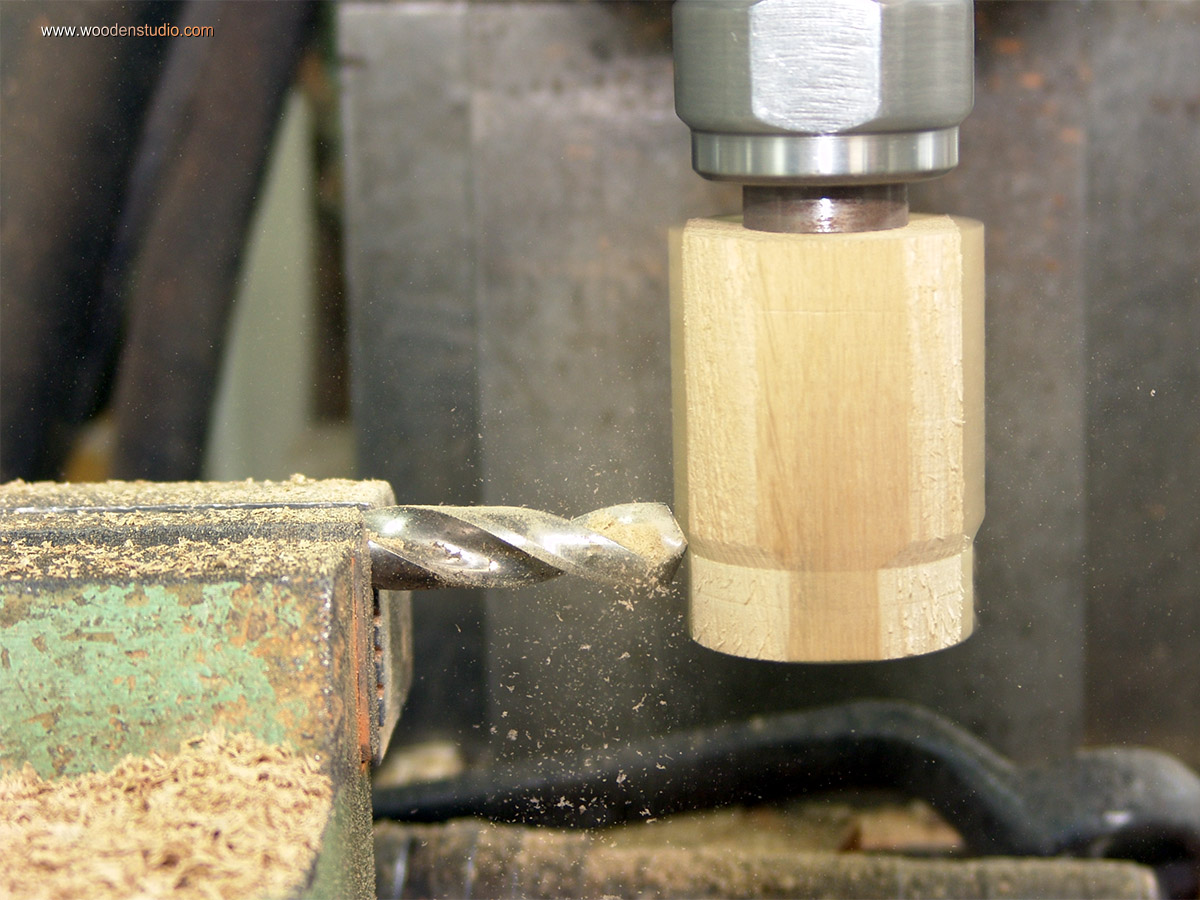

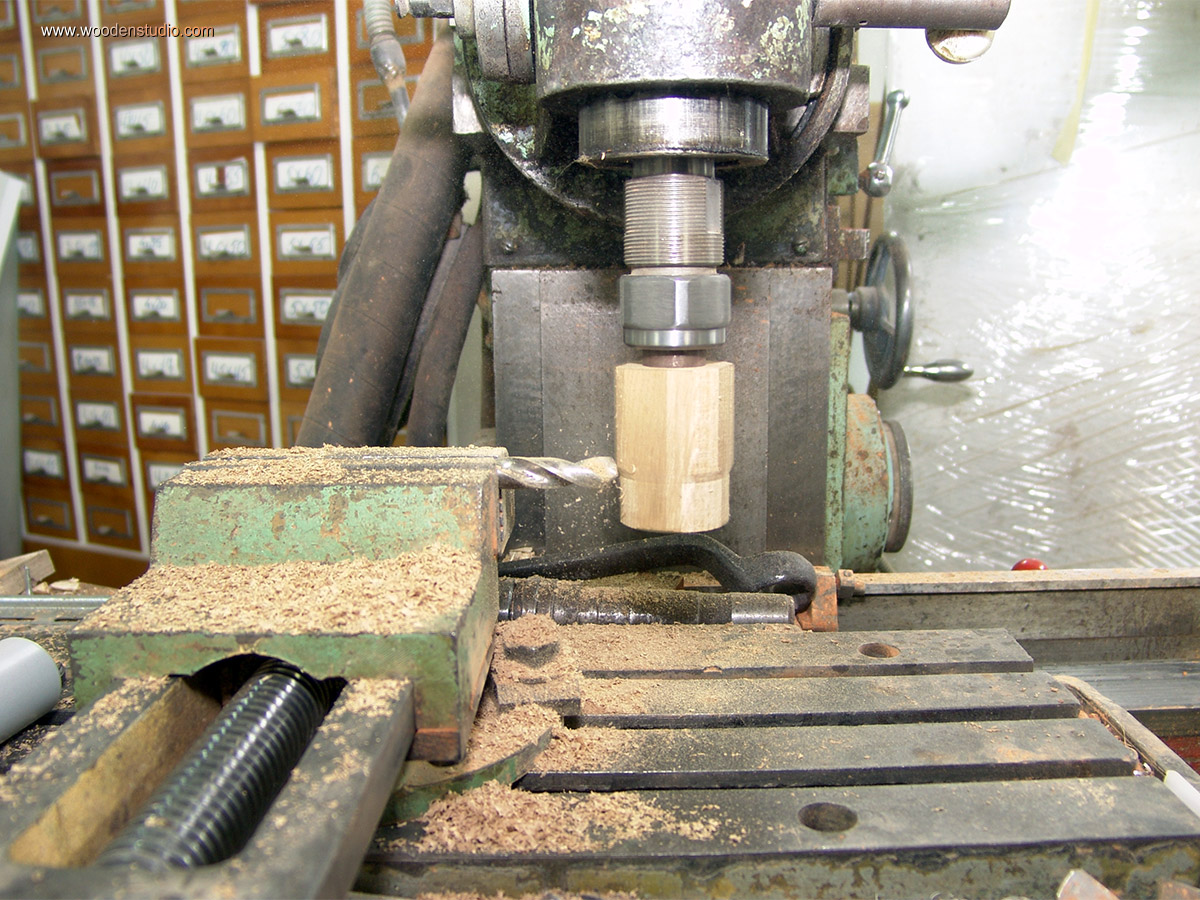

В виду отсутствия токарного станка, для изготовления цилиндра использовался фрезерный станок в качестве сверлильного. Для этого в дубовой заготовке было просверлено отверстие и нарезана резьба М10 (как на поворотной оси ролика). Затем в патрон станка была зажата резьбовая шпилька и на нее накручен брусок. В роли резца использовалось обычное сверло.

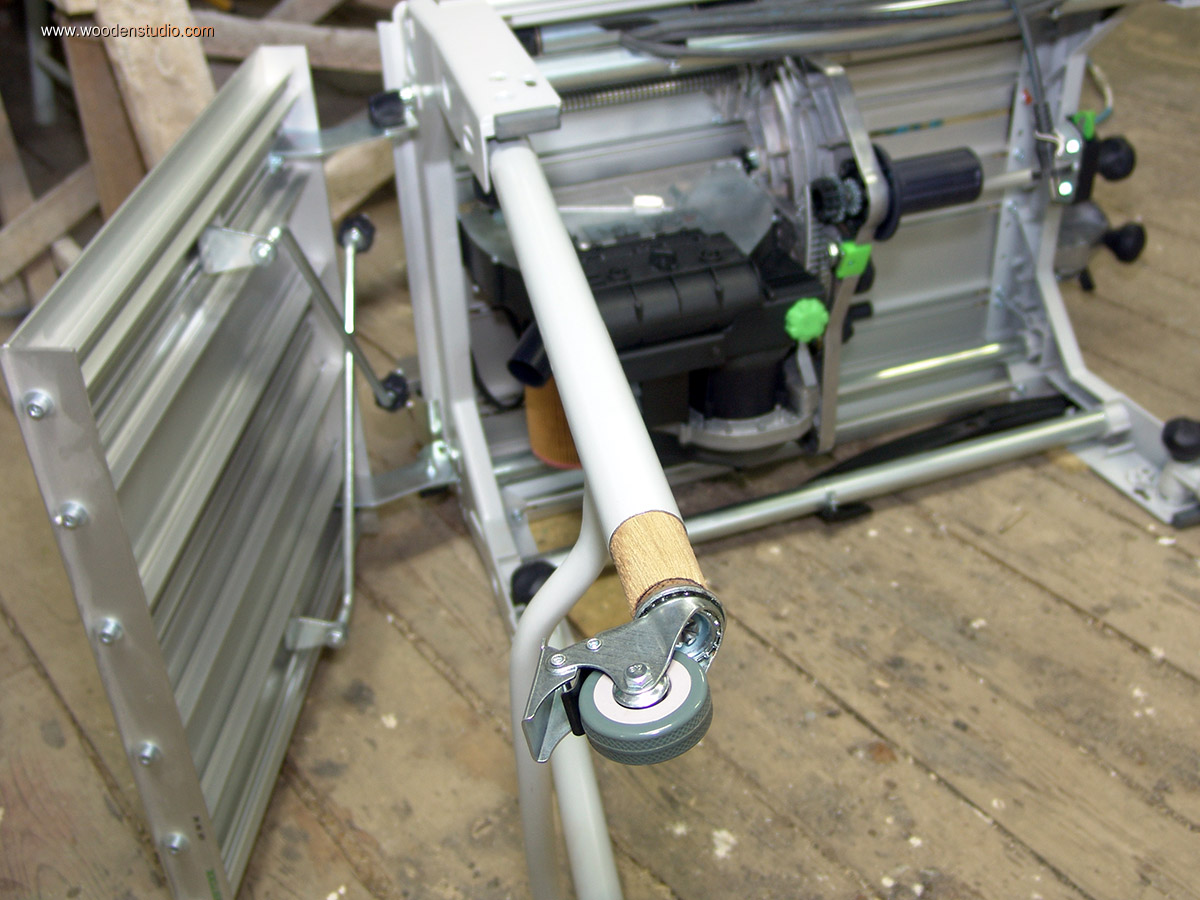

Теперь, когда цилиндр готов, его можно вклеить внутрь трубы. Для этого можно использовать обычный клей ПВА. Клей при высыхании сформирует слой, который будет надежно удерживать деревянный цилиндр внутри трубы.

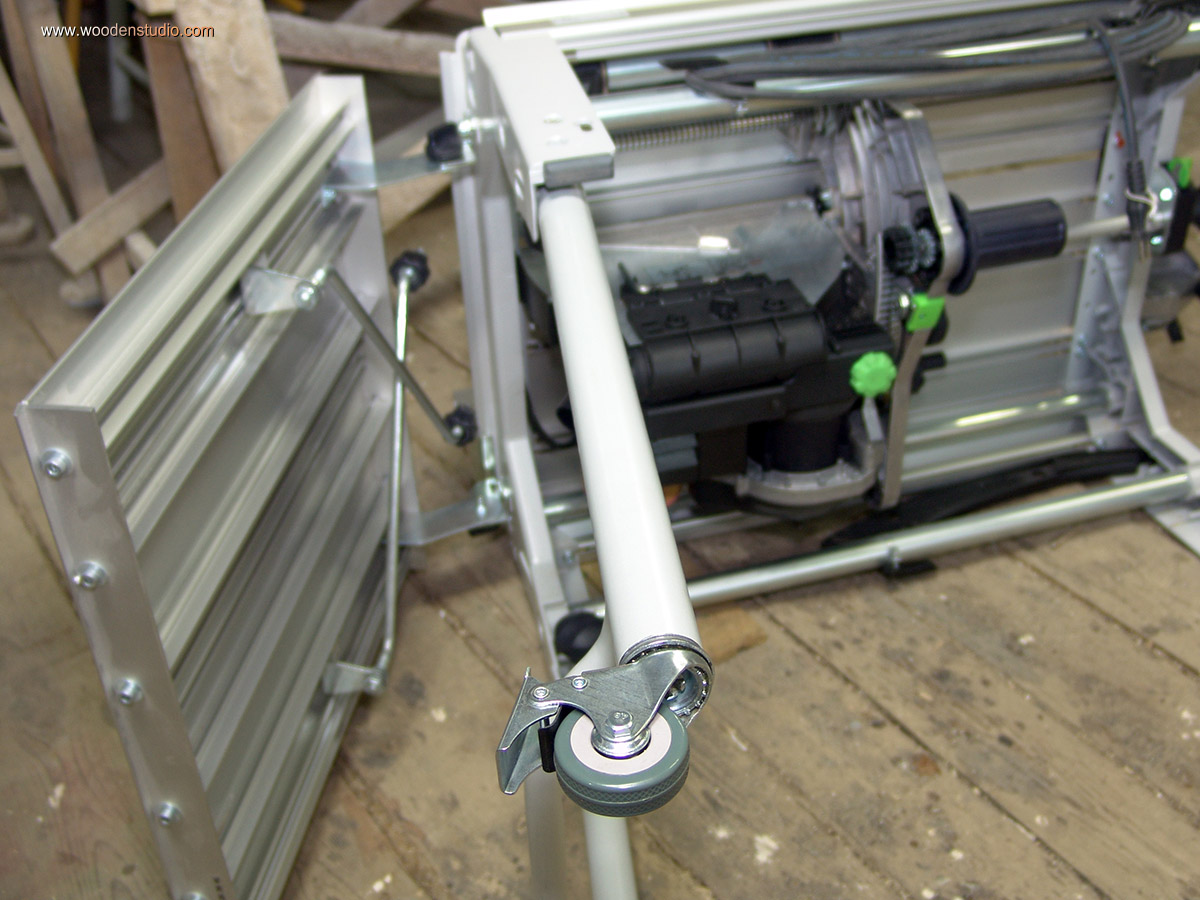

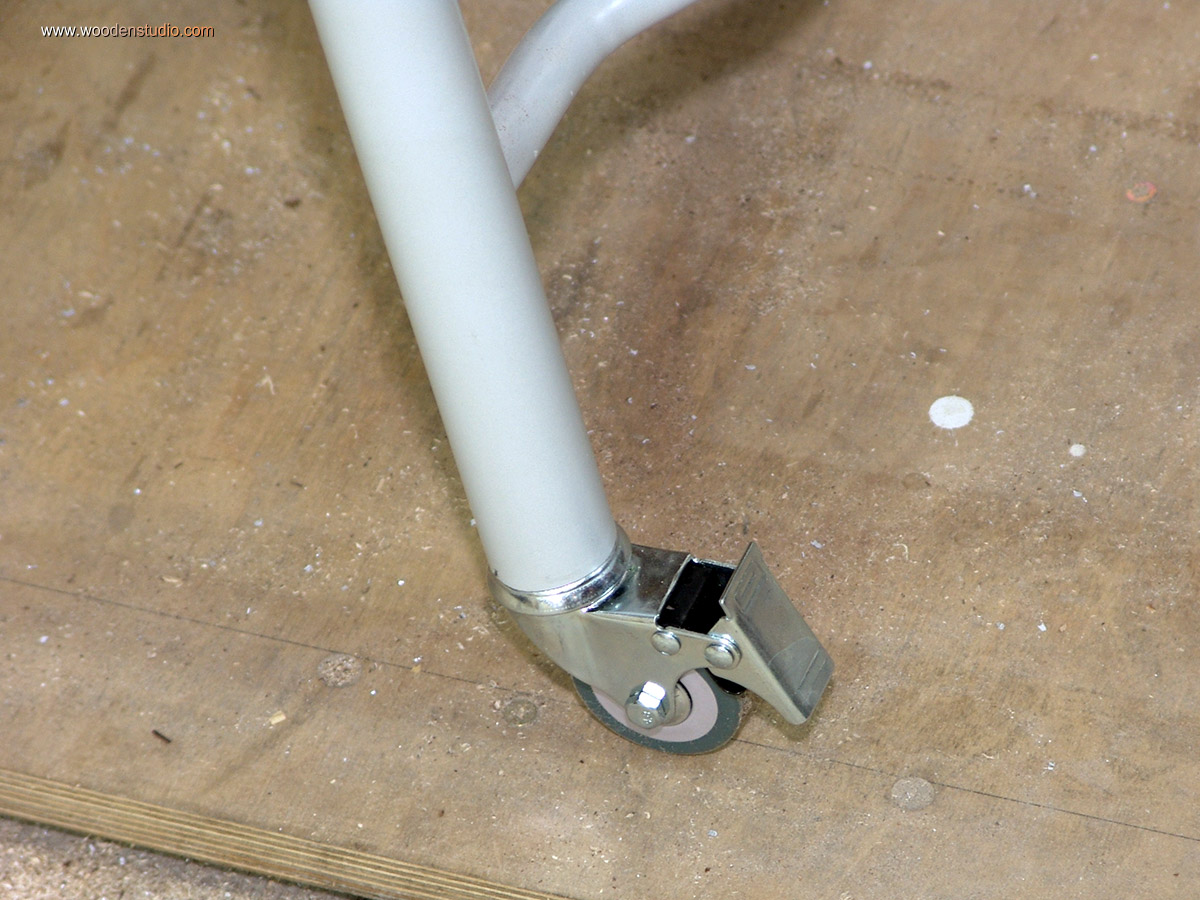

После установки поворотных роликов, пилу можно легко перемещать в любом направлении. В рабочем положении ролики фиксируются тормозом. Подобным образом можно дооборудовать и другие основания, например стол MFT.
