Пазово-дюбельні фрезери. Практика використання.

Пазово-дюбельні фрезери Festool «Domino» — теорія та практика використання.
Особисті рекомендації Дмитра Довженко, засновані на значному досвіді та практичному використанні.

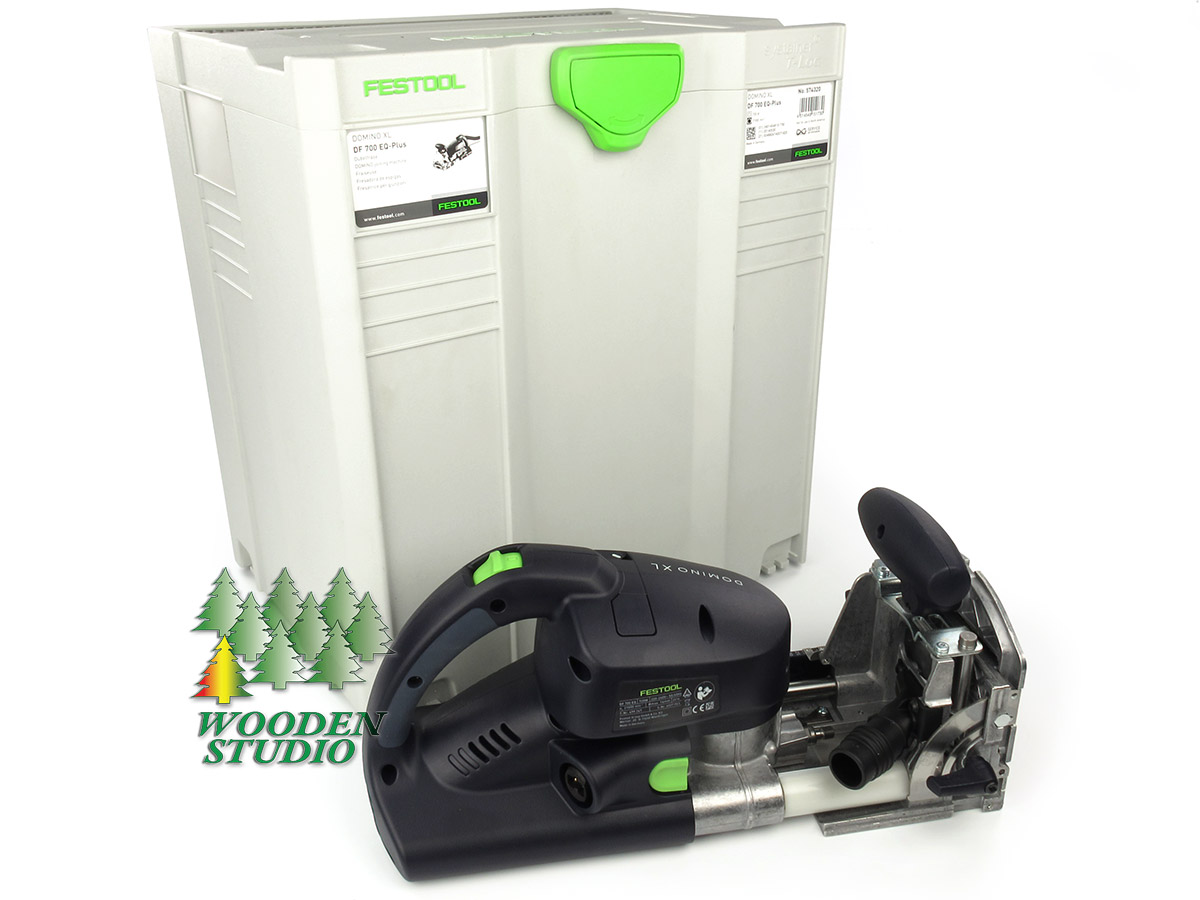

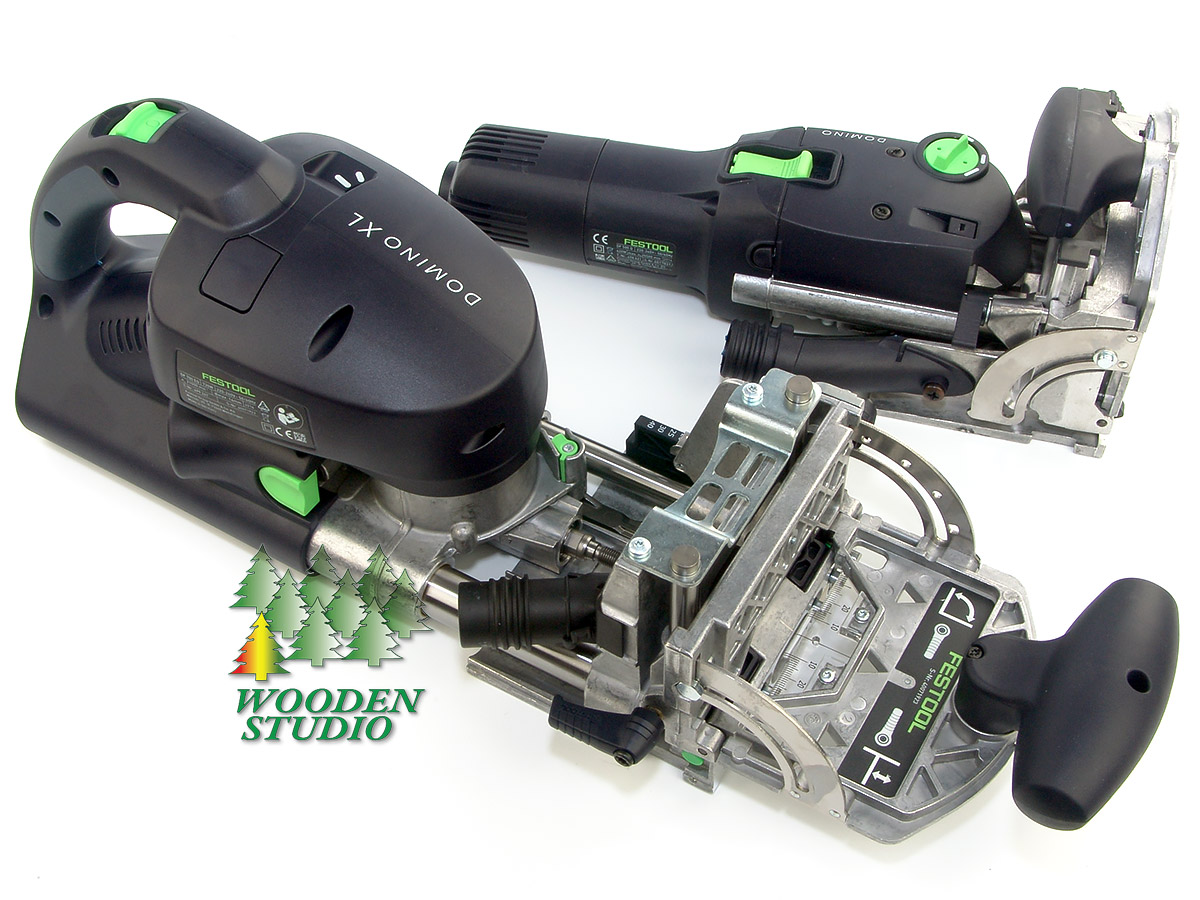

Дмитро Довженко представляє — пазово-дюбельні фрезери Festool DOMINO DF500 Q та Festool DOMINO XL DF700 EQ

В одному із розділів магазину я висловився про значну важливість інженерного винаходу — пазово-дюбельного фрезера «Domino». Пазово-дюбельні фрезери пройшли величезний шлях від ідеї до впровадження в серійне виробництво. Але час минув і ось тепер він в моїх і Ваших руках.

Що з ним робити далі? Які особливості його оптимального використання? Які його реальні можливості? Чи є незадекларовані можливості і як про них дізнатися? Як працювати безпечно і як досягти бажаного результату? Це тільки незначна частина питань, на які належить відповісти.

Спеціально для відповіді на всі ці, та інші запитання відкриваю цю тему. Тут спробую роз'яснити технічні особливості самого фрезера і його оснащення. Надам приклади застосування на реальних проектах і технології фрезерування. Ну і звичайно ж розкрию частину своїх секретів і технічних напрацювань.

Увага! Ця тема містить, (або в ній додатково буде розміщено) частину прихованої інформації, призначеної винятково для технічної підтримки покупців і клієнтів «Wooden Studio». Іншим прохання із розумінням ставитися до цього.

Я не ставлю за мету швидке написання інструкції, або огляду. Це вільна тема, де ви можете ставити власні запитання. Якщо одразу матиму відповідь, чи пояснення, то надам їх як найшвидше. В разі необхідності здійсню експериментальні дослідження і повідомлю про результати.

(Дмитро Довженко)

Отже, пазово-дюбельні фрезери Festool «Domino» — що це за пристрої? Які є аналоги, в чому різниця?

Взагалі, існують декілька подібних (за розмірами та метою застосування) пристроїв для з'єднання різноманітних елементів та їх частин. До них відносяться присадочні, ламельні та пазово-дюбельні фрезери. Зовні вони схожі, але мають суттєву різницю у принципі роботи. Нижче додам кілька фотографій для розуміння та уявлення про які інструменти йдеться. Окремо хочу подякувати своїх друзів, а також колег за надані для зйомок зразки інструментів.

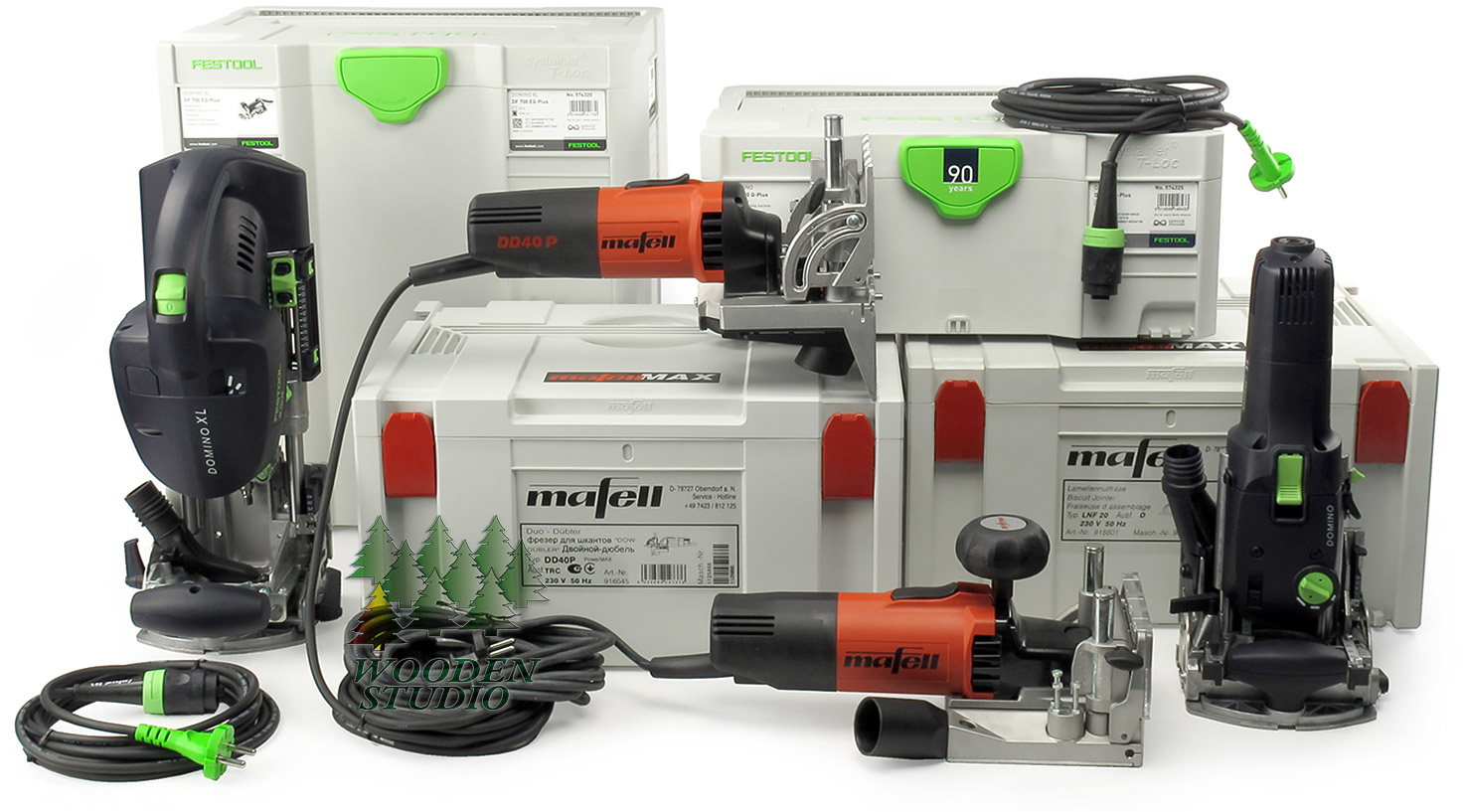

Дмитро Довженко представляє серію фрезерів: Domino DF500 Q, Domino XL DF700 EQ, Mafell DD40P, Mafell LNF20.

Ламельні фрезери. На прикладі ламельного фрезера Mafell LNF20

Принцип фрезерування заснований на одночасному обертанні дискової фрези із поступовим зануренням у матеріал. Стандартний розмір фрези ∅100x4 мм (рідше ∅78х3 мм), звідси паз має таку саму ширину. Глибина занурення залежить від технічної необхідності і розміру дерев'яної ламелі (плаского шканту) у вигляді човника. До речі, напрямок деревних волокон в пласких ламелях - діагональний.

Тип/№ Довжина мм Ширина мм Товщина мм Фреза
# 0 47 15 4 ∅ 100x4 мм
# 10 53 19 4 ∅ 100x4 мм
# 20 56 23 4 ∅ 100x4 мм
# S6 85 30 4 ∅ 100x4 мм
# H9 38 12 3 ∅ 78x3 мм

Окрім зазначенних у таблиці розмірів, існують ламелі інших форм та призначення, виготовлених із пластику або металу.

Присадочні 1 фрезери. На прикладі присадочного 1 фрезера Mafell DD40P

Принцип роботи присадочного 1 (можливо інший термін) фрезера заснований на одночасному обертанні і зануренні (свердлінні) двох спеціальних фрез. Фрези-свердла змінні, залежно від необхідності можуть мати різний діаметр. Під кожний діаметр свердла виготовляються шканти (нагелі, дюбелі) різного діаметру і довжини. Їх часто називают меблеві шканти.

Діаметр мм Довжина мм
∅ 6 20 25 30 35 - - - - - -
∅ 8 20 25 30 35 40 45 50 - - -
∅ 10 - - 30 35 40 45 50 60 - -
∅ 12 - - 30 35 40 45 50 60 70 -
∅ 14 - - - - - - - 60 70 80

Окрім зазначенних у таблиці розмірів, існують шканти інших розмірів, виготовлених із пластику або металу.
1 - Примітка.
Можливо технічний термін «присадочний фрезер» не є правильним. Якщо це так, то пізніше виправлю.

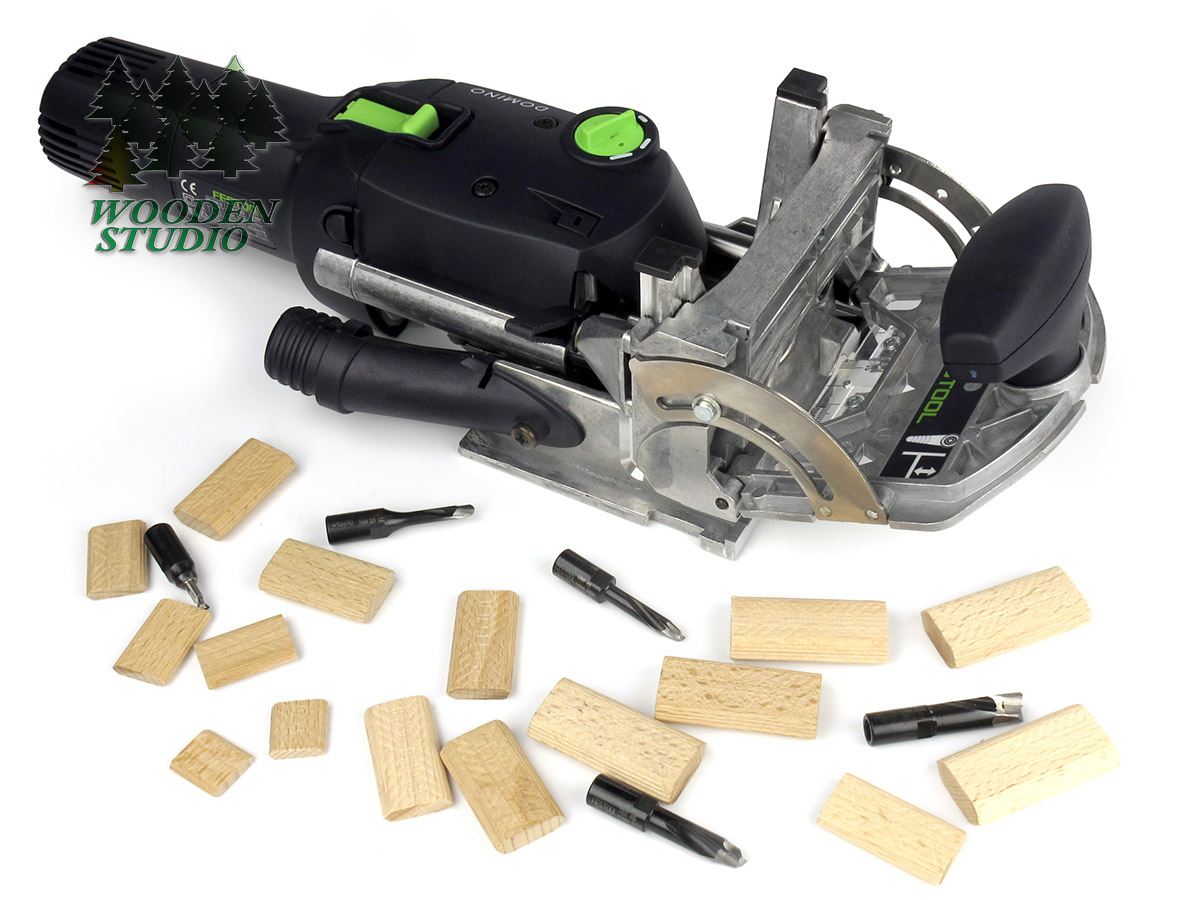

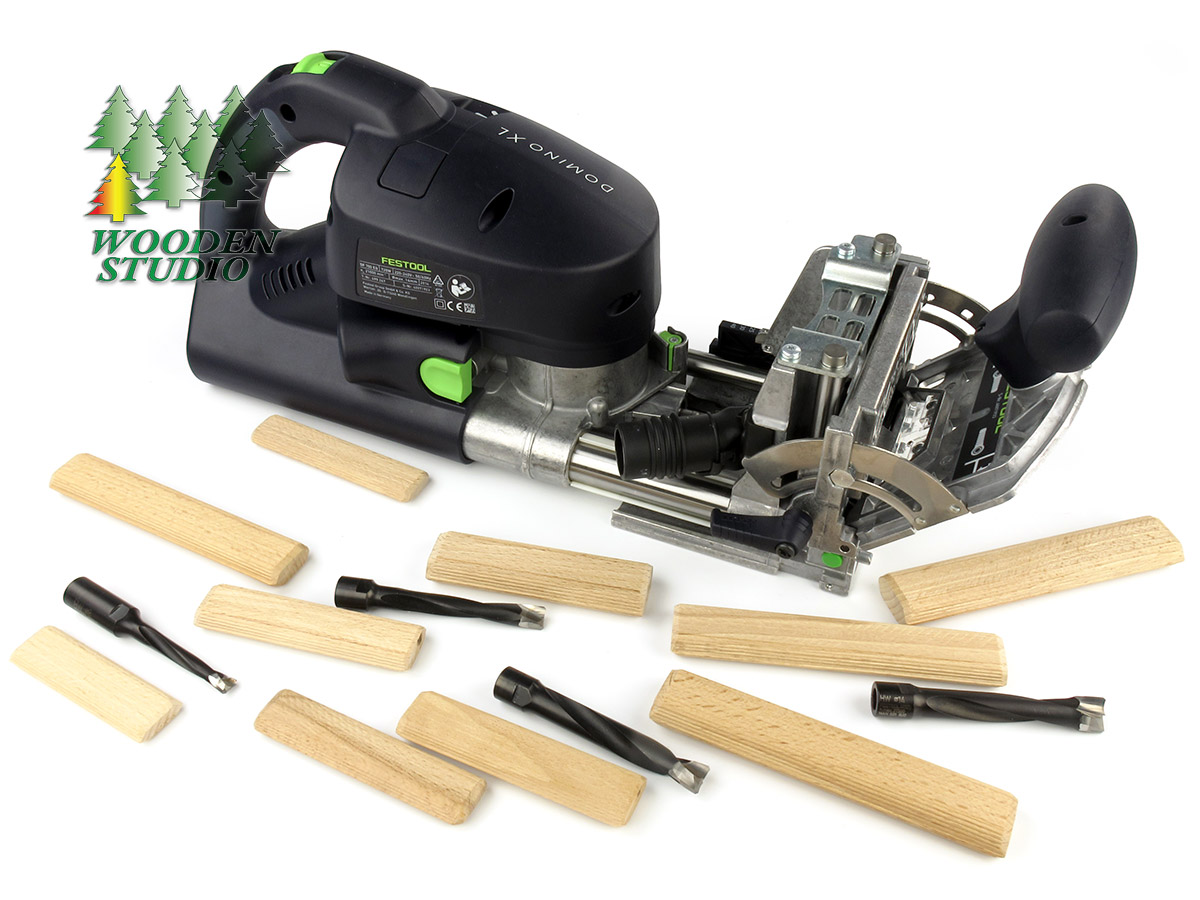

Пазово-дюбельні фрезери. На прикладі пазово-дюбельних фрезерів Festool Domino DF500Q та Domino XL DF700EQ

В основі пазово-дюбельного фрезера закладено унікальний принцип роботи механізму. Його особливістю є одночасні обертальний і маятниковий рухи фрези із поступовим заглибленням. Завдяки цьому, при заглибленні фрези, утворюється паз з округлими краями. Цей паз ідеально відповідає формі поперечного перерізу плаского дюбелю «Domino».

Плаский дюбель (шип) «Domino», так само як і фрезер має унікальні властивості. Завдяки своїй формі він одночасно об'єднує переваги пласкої ламелі і круглого шканту. А саме, як і пласка ламель, він має гнучкість і відсутність прокручування, а як круглий шкант - жорстку фіксацію і міцність.

Додатково, саме завдяки своїй формі та габаритам він може з'єднувати досить компактні елементи, особливо там, де не підійдуть круглий шкант чи пласка ламель.

L — 20 mm L — 30 mm L — 40 mm L — 50 mm L — 80 mm L — 100 mm L — 140 mm L — 750 mm
Перейти на стартову сторінку вибору, щоб подивитись всі шипи (дюбелі) «Domino»
4×20/450 BU       Підходить для Domino DF 500 Q
  5×30/300 BU     Підходить для Domino DF 500 Q  та  Domino XL DF 700 EQ
  5×30/1800 BU     Підходить для Domino XL DF 700 EQ
    6×40/190 BU
    6×40/1140 BU
    8×40/130 BU 8×50/100 BU 8×80/190 BU 8×100/150 BU   8×750/36 BU
    8×40/780 BU 8×50/600 BU
      10×50/85 BU 10×80/150 BU 10×100/120 BU   10×750/28 BU
  5×30/300 MAU   10×50/510 BU
  5×30/900 MAU       12×100/100 BU 12×140/90 BU 12×750/22 BU
    6×40/190 MAU     14×100/80 BU 14×140/70 BU 14×750/18 BU
    6×40/190 MAU
    8×40/130 MAU 8×50/100 MAU       8×750/36 MAU
    8×40/390 MAU 8×50/300 MAU       10×750/28 MAU
BU  — деревина бук ( Fagus sylvatica) 10×50/85 MAU       12×750/22 MAU
MAU  — деревина сіпо ( Entandrophragma utile) 10×50/255 MAU       14×750/18 MAU

Купівля фрезера Festool Domino DF 500 Q або Domino XL DF 700 EQ. Перший погляд. Систейнер.

Розшифровка назви.
У назві товару закладена частина важливої інформації. Вже за першими літерами можна визначити, яка комплектація перед покупцем. Не буду все розписувати, так як основних комплектацій декілька, плюс спеціальні комплекти від «Wooden Studio».
Вибір необхідної комплектації на сторінці магазину — тисніть !

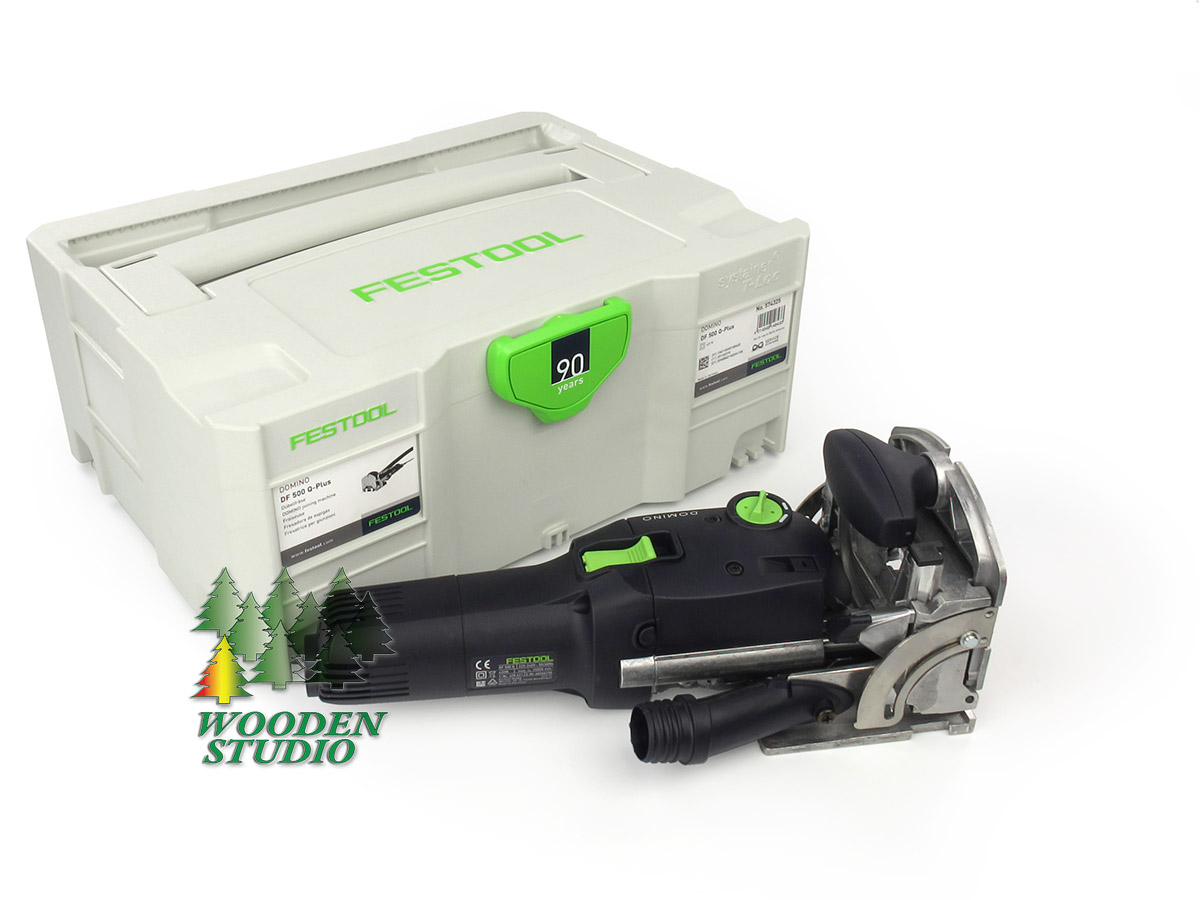

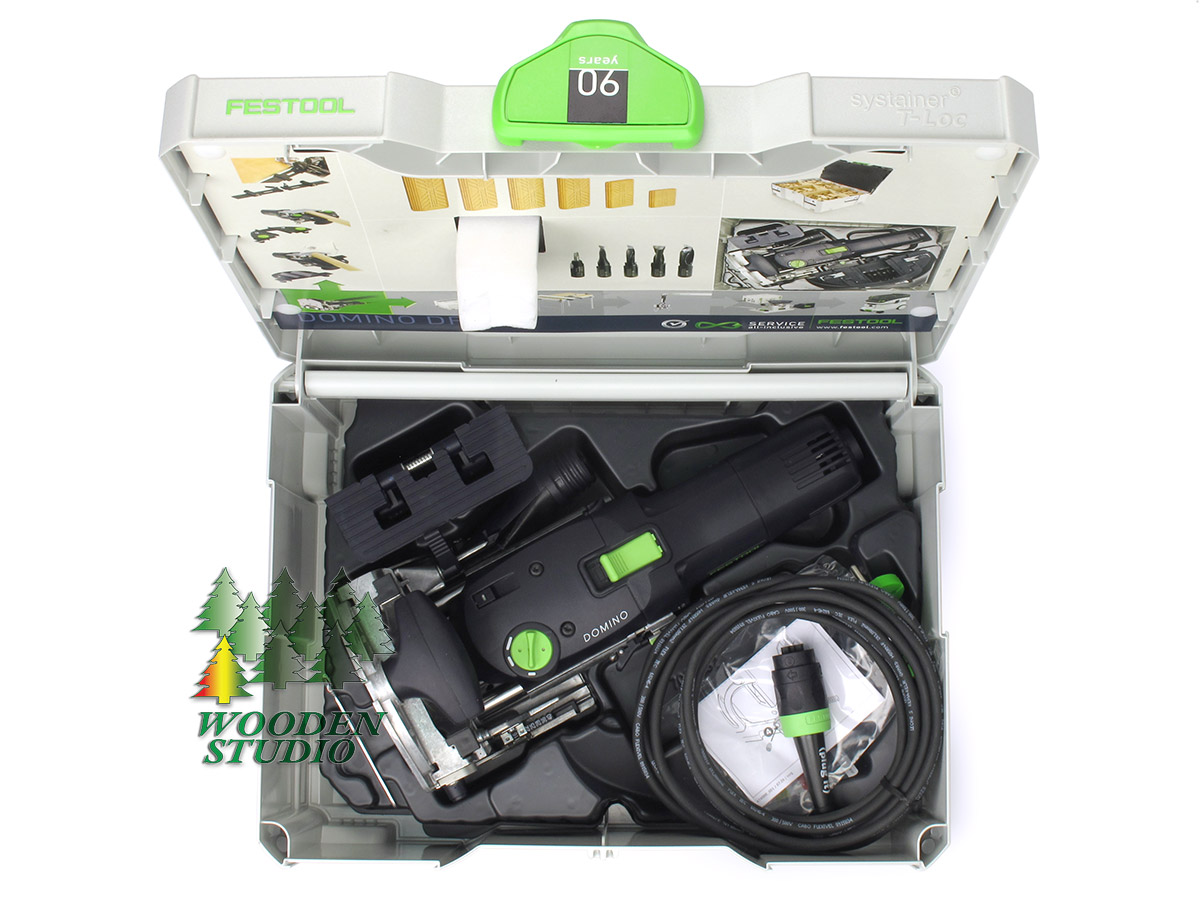

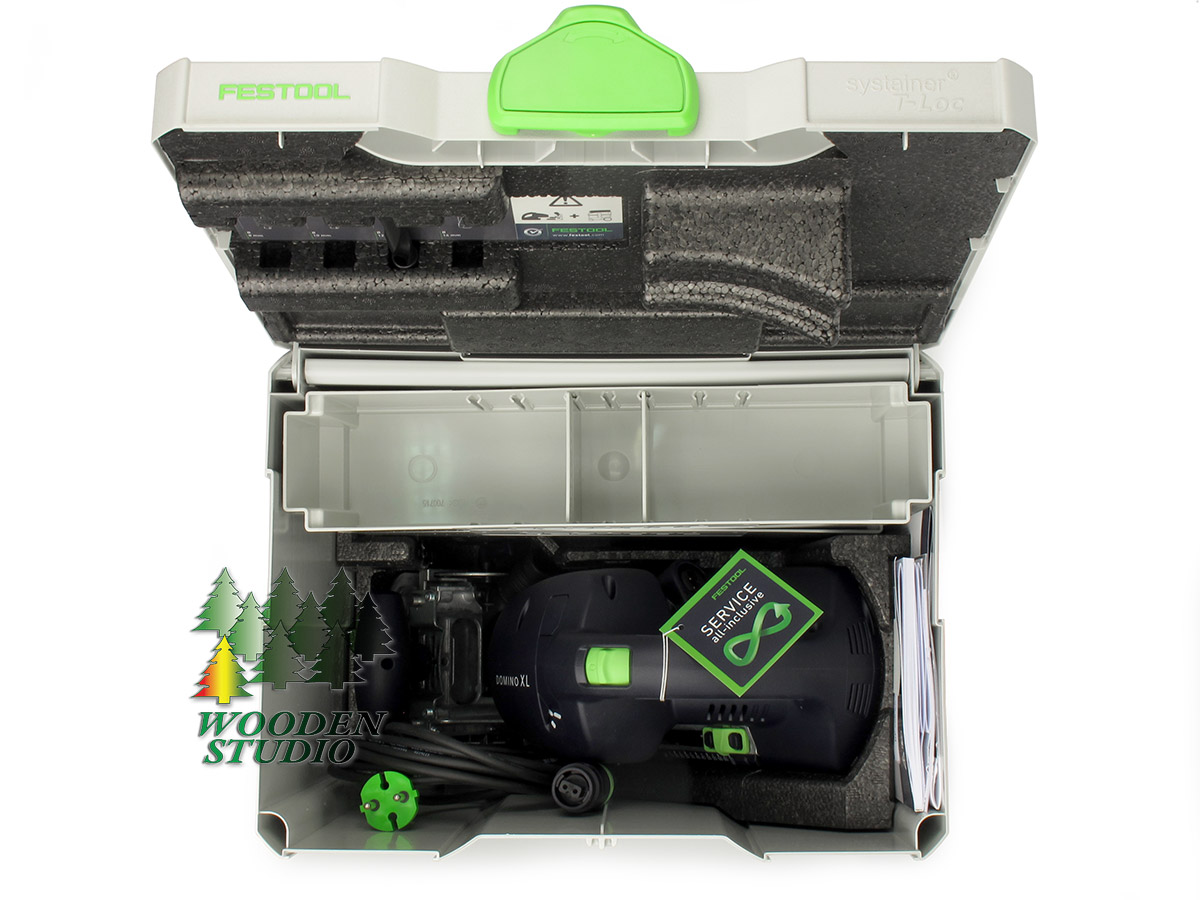

Запам'ятаємо, якщо в назві товару присутні слова «Plus» , або «Set» — наш інструмет обов'язково матиме спеціальний систейнер (кейс) для зберігання. Всередені систейнера знаходиться вкладка з відсіками під оптимальне розташування безпосередньо інструменту, та деяких аксесуарів.

У випадку із фрезерами Festool Domino, такі систейнери мають абсолютно всі комплекти.

Технічні характеристики систейнерів для зберігання пазово-дюбельних фрезерів
Festool Domino DF 500 Q та Festool Domino XL DF 700 EQ
Назва Систейнер T-LOC SYS 2 TL Систейнер T-LOC SYS 5 TL
Розміри без ніжок мм 1 396 x 296 x 157,5 396 x 296 x 420
Розміри з ніжками мм 1 396 x 296 x 164,5 396 x 296 x 427
Внутрішні розміри мм 383 x 267 x 127,5 381 x 265 x 384
Маса кг 1,5 2,7
1 — Розміри важливі для розрахунку висоти при складуванні, так як ніжки 2го, та інших рядів не враховуються .

Приєднання фрезерів Festool Domino до електричної мережі.

Отже, почну як то кажуть «з кінця».

Кожен із фрезерів Domino приєднується до електричної мережі за допомогою кабелю довжиною 4 метри. Особливістю є те, що кабель (H05 RN-F/4, код замовлення 489421) можна від’єднати, або приєднати завдяки спеціальному роз’єму «plug it». Кабель під’єднується і фіксується у вбудованому гнізді на корпусі фрезера.

Приєднання фрезерів Festool Domino до пиловидаляючого апаруту.

Ще одна важлива деталь — це патрубок пиловідведення який з’єднує фрезер із муфтою шлангу пиловидаляючого апарату. Необхідність використання пиловидаляючого апарату навіть не обговорюється.

Увага!
Використання пазово-дюбельних фрезерів Domino без пиловидаляючого апарату заборонено.

Патрубок знаходиться з правої сторони пазово-дюбельних фрезерів. Конструкція патрубку дещо відрізняєтьс у Domino DF 500 Q та Domino XL DF 700 EQ, але функція у них одна.

Для приєднання ідельно підходить стандартний шланг ∅27 мм (таким комплектуються фактично всі пиловидаляючі апарати Festool), або спеціальний шланг з інтегрованим кабелем жилення із роз'ємом «plug it» (код замовлення 456746)

Виникає питання, чому не рекомендовано і навіть забороняється використання пазово-дюбельних фрезерів без пилососа?

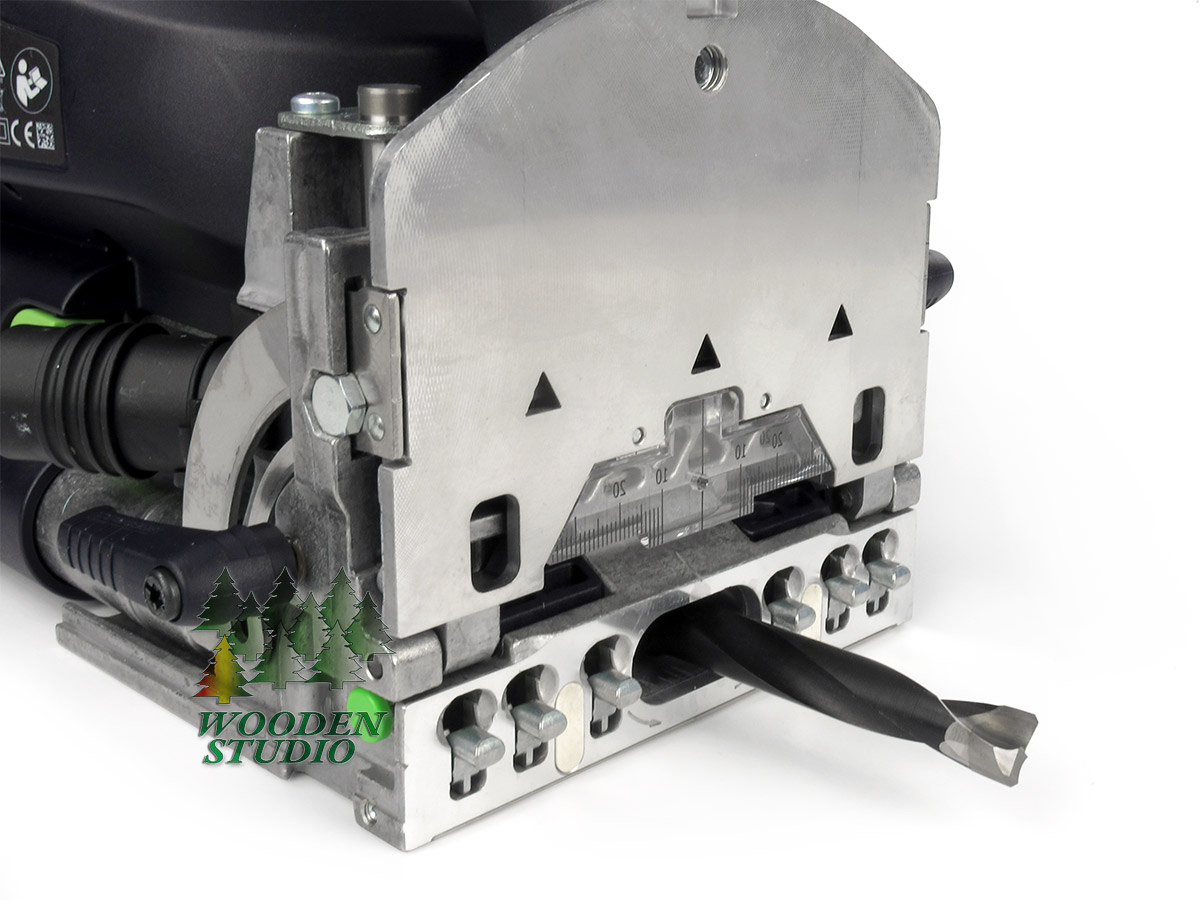

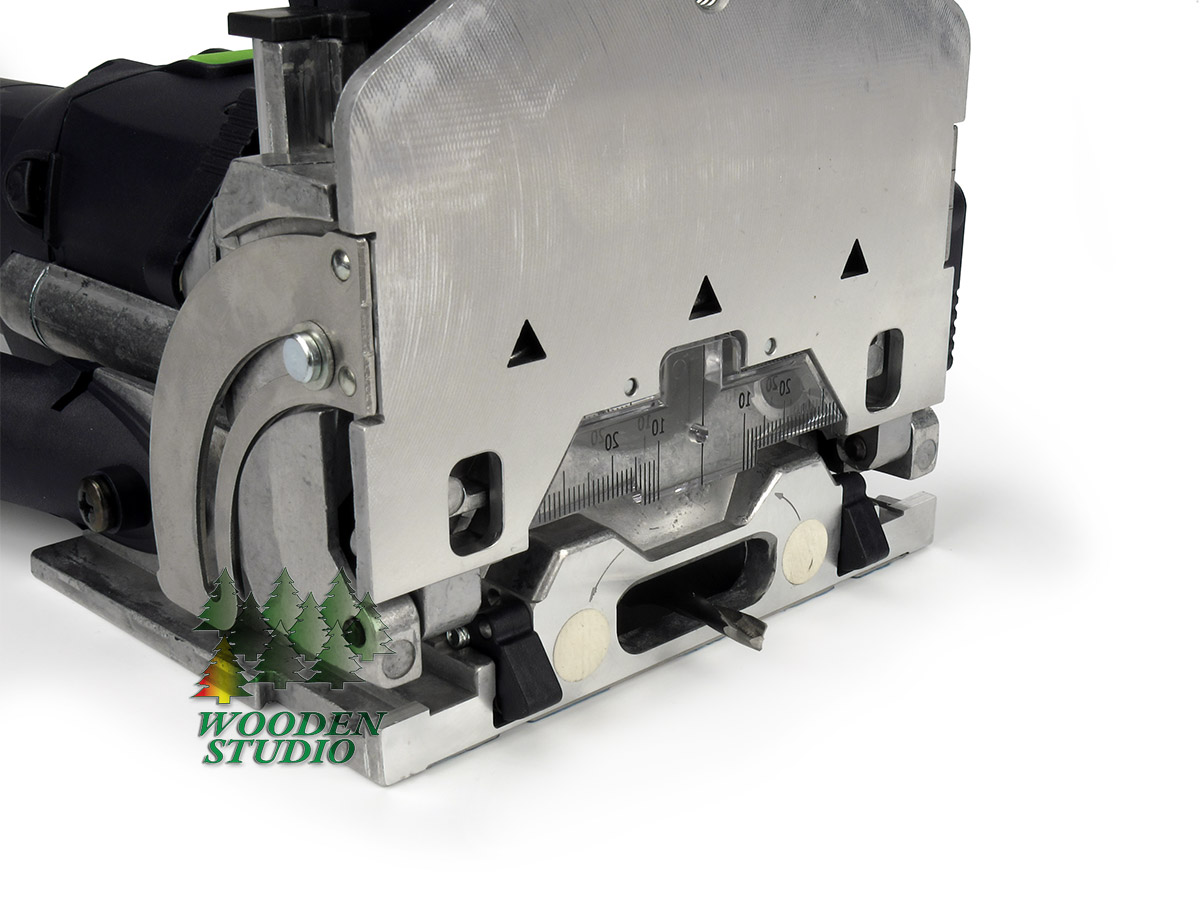

Річ у тім, що все пов'язано із принципом роботи механізму фрезерування, а саме з траєкторією руху фрези. Фреза, обертаючись на швидкості 25500 об. хв-1 у DF 500 і 21000 об. хв-1 у DF 700, виконує маятникові коливання у певному діапазоні. В цей момент при зануренні фрезерується паз. Фреза має різальну частину тільки на торці, точніше на фасці зубу. Саме фаска є різальною, а не спіраль. Тому, в разі не відведення відпрацьованого матеріалу можливе заклинювання різальної частини з подальшим відривом останньої. Або пошкодження налаштувань маятникового механізму.

Якщо ви наважились використовувати фрезер Domino без застосування пиловидаляючого апарату, то раджу завчасно придбати додатковий комплект фрез. Вибір на сторінці магазину «Високоточні дюбельні фрези Domino», або запишіть телефон сервісної служби «Wooden Studio Tool Service» — 380 44 331нуль632 ;)

Клавіша «Пуск». Увімкнення / Вимкнення. Особливості…

Переходимо до наступного елементу на корпусі фрезера Domino. Це клавіша «Пуск», за допомогою якої ми вмикаємо, або вимикаємо інструмент. Нібито нічого складного, але і тут є певні особливості.

По-перше, клавіші «Пуск» фрезерів DF 500 Q і DF 700 EQ відрізняються зовні. По-друге, мають різні технічні особливості.

Далі буде...

Увага! Розділ у процесі відкритого написання. Якщо у вас виникають будь-які питання стосовно пазово-дюбельних фрезерів «Domino», додавайте їх у коментах нижче.

Нотатки, або попередні питання які потребують роз'яснення:
1. Зламана фреза - чому?
2. Обслуговування (загострення фрез)
3. Саморобні шипи.
4. ...


Зображення до відповідей:

Стосовно переваги вставного шипа над класичним, при косому розмещенні шипа.
Червоною лінією позначене місце ймовірного відламу шипа.

Переваги вставного шипа над класичним
