Кровать угловая из ясеня с выдвижным ящиком.
( Воскресенье, 08 Февраля 2015. Автор: Дмитрий Довженко. Просмотров: 12867. )

Кровать угловая из ясеня с выдвижным ящиком для белья

Проект: март 2008

Однажды, в период большой загрузки по работе, обратилась ко мне клиентка с просьбой сделать кровать. Согласна была на самую простую, но надежную, в моем исполнении.

Обсудили ситуацию и возможную стоимость самого простого изделия. Поразмышляв некоторое время, она приняла решение — заказывать!

Учитывая вышеизложенное, подумал, раз уж человек согласился на самую простую, то наверняка не обидится на мои эксперименты.

Возникла очередная, достаточно смелая на тот момент идея. Решил воплотить. Вот, что из этого вышло.

Кровать под нестандартный матрац 1300×2000. Расположение угловое. Материал: фанера березовая, фанера дерево сейба, шпон ясень, масив ясень, телескопические направляющие для выдвижного ящика.

Предистория .

Однажды на форуме «Мастеровой», где располагалась часть материалов по этому проекту, мне задали вопрос — использую ли я повторно те приспособления или шаблоны, которые применял на ранних работах? Да, использую. И кровать является подтвеждением.

На самом деле в этом ничего плохого нет. И если есть возможность применить старые приспособления, то это только плюс. Более того, догадаться где и как все это может пригодится, невозможно. Так и в моем случае с кроватью. Шаблоном для изготовления боковин кровати послужила старая матрица, на которой изготавливались коллоны.

Дело было очень давно. Как то попался дизайнер с проектом за который никто не брался. Работу оплачивали хорошо, но требование было одно — выполнить все по чертежам! Заказ мы тогда выполнили, хоть пришлось приложить немало усилий...

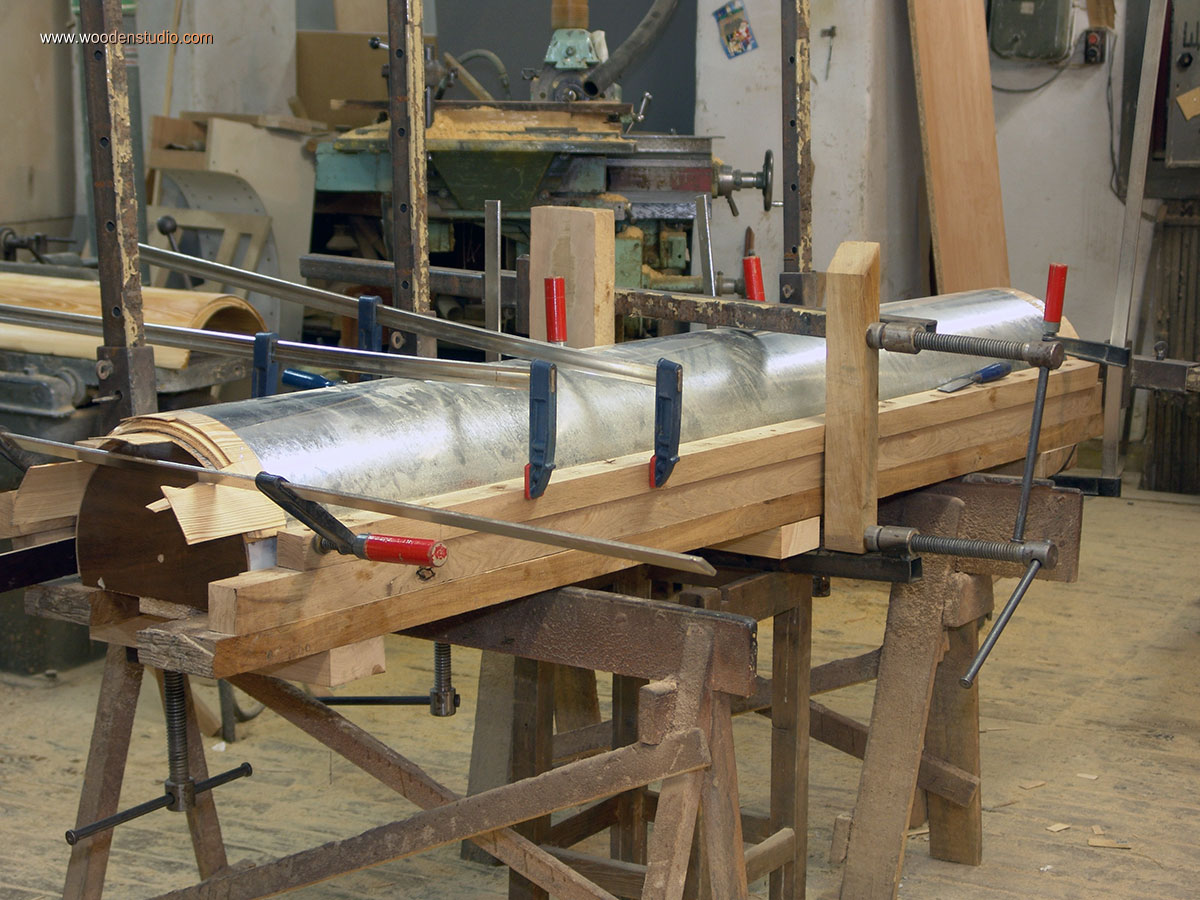

Склеивание корпуса коллонны

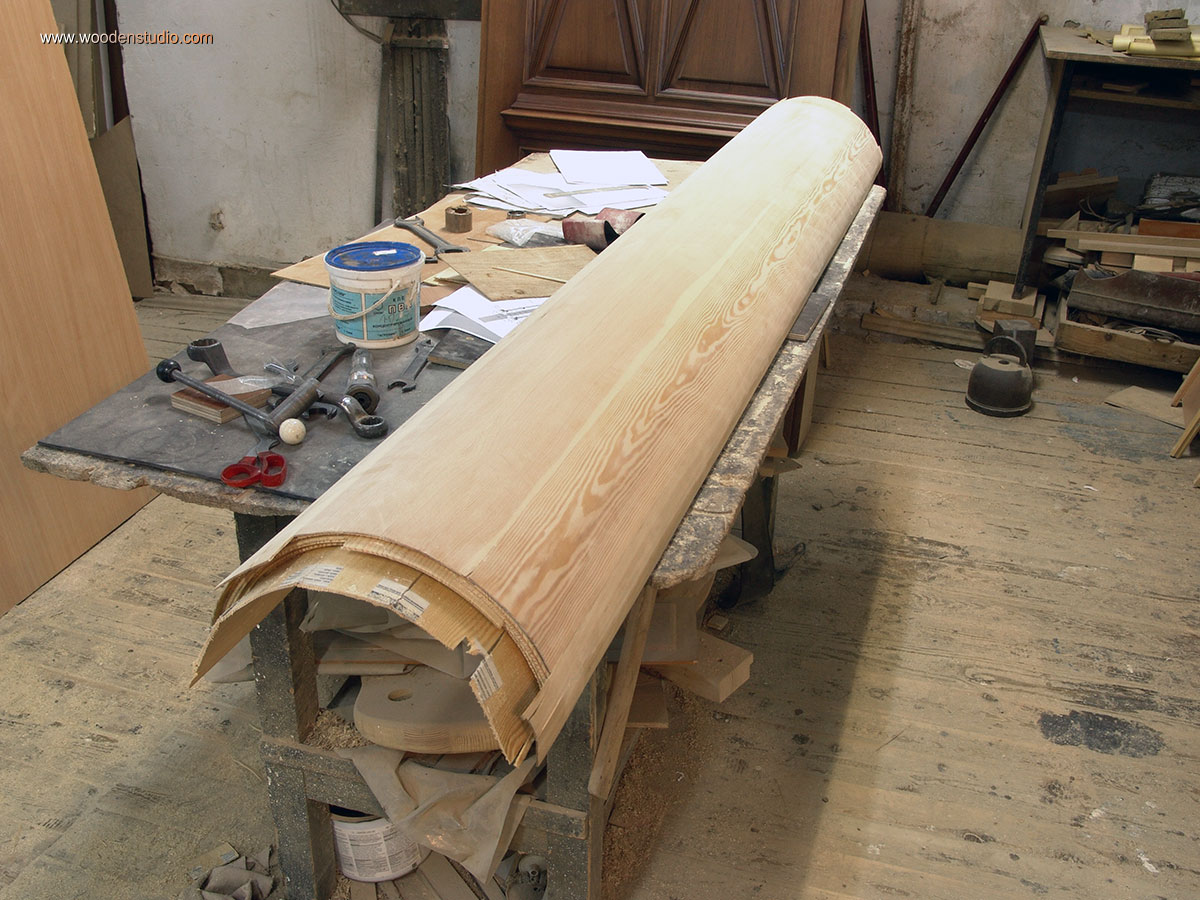

Заготовка боковины коллонны

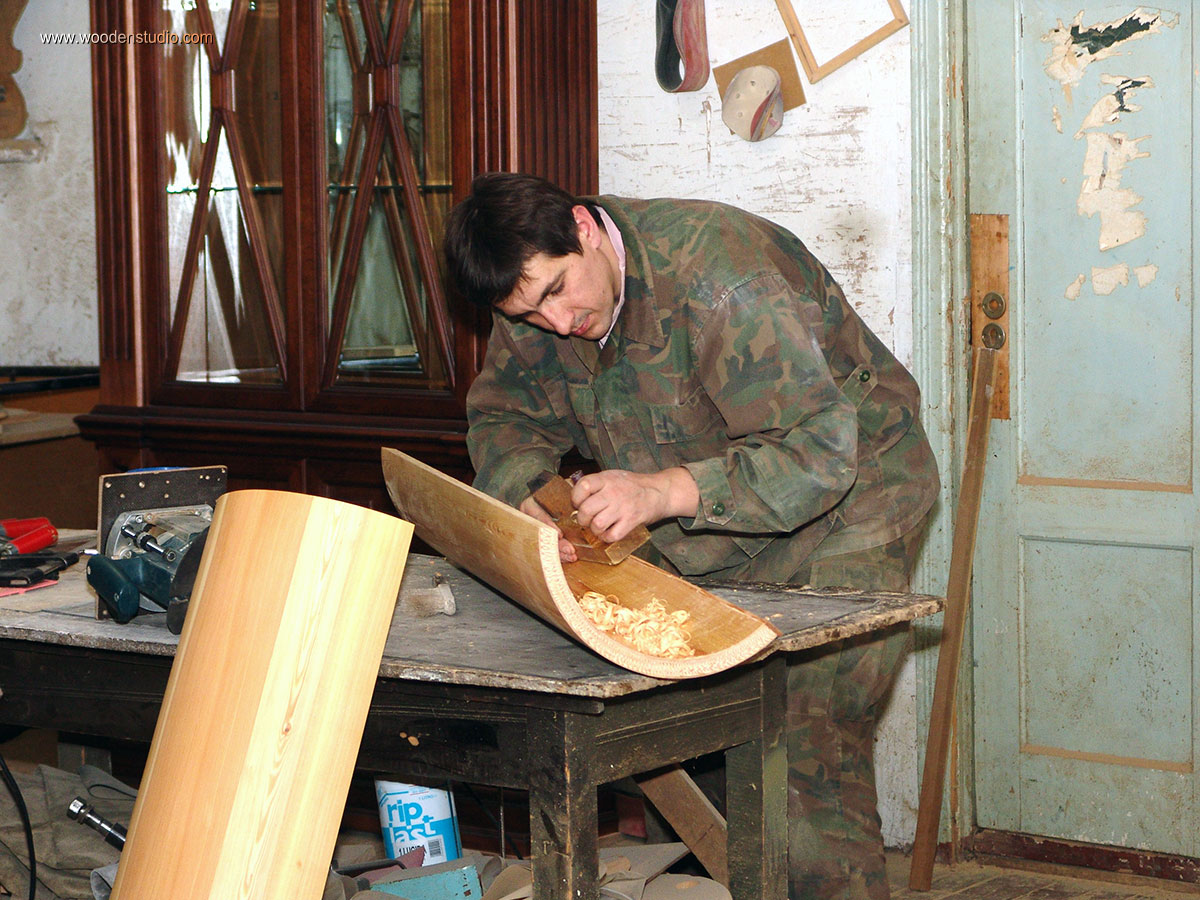

Строгание детали коллонны

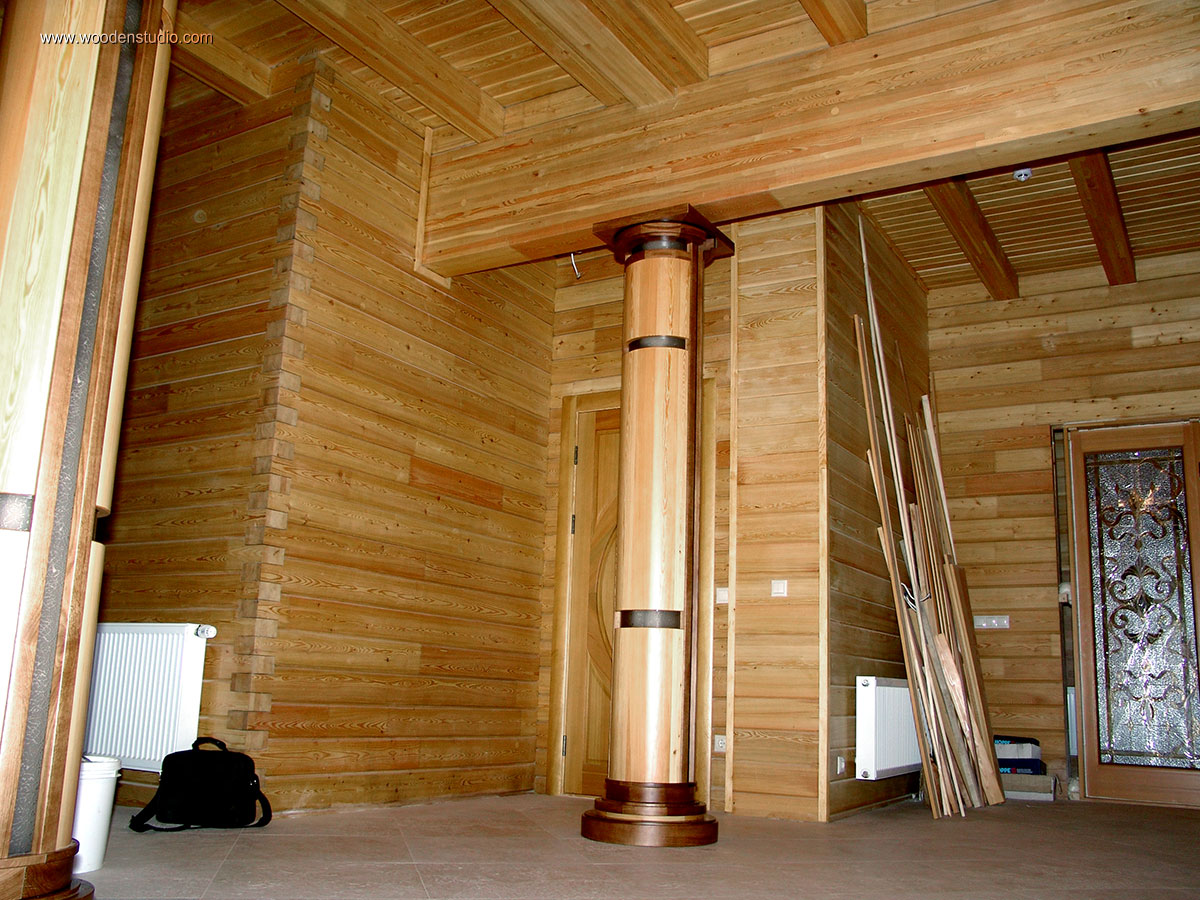

Коллонна поддерживающая второй этаж дома

Возвращаюсь к кровати.

Точно так же, через много лет выклеивал в матрице заготовки для будущих боковин угловой кровати. В основе была фанера из древесины сейбы, хотя подошла бы и любая другая фанера. В качестве прижима использовал лист оцинкованной стали. Таким образом заготовка получила идеальную цилиндрическую форму.

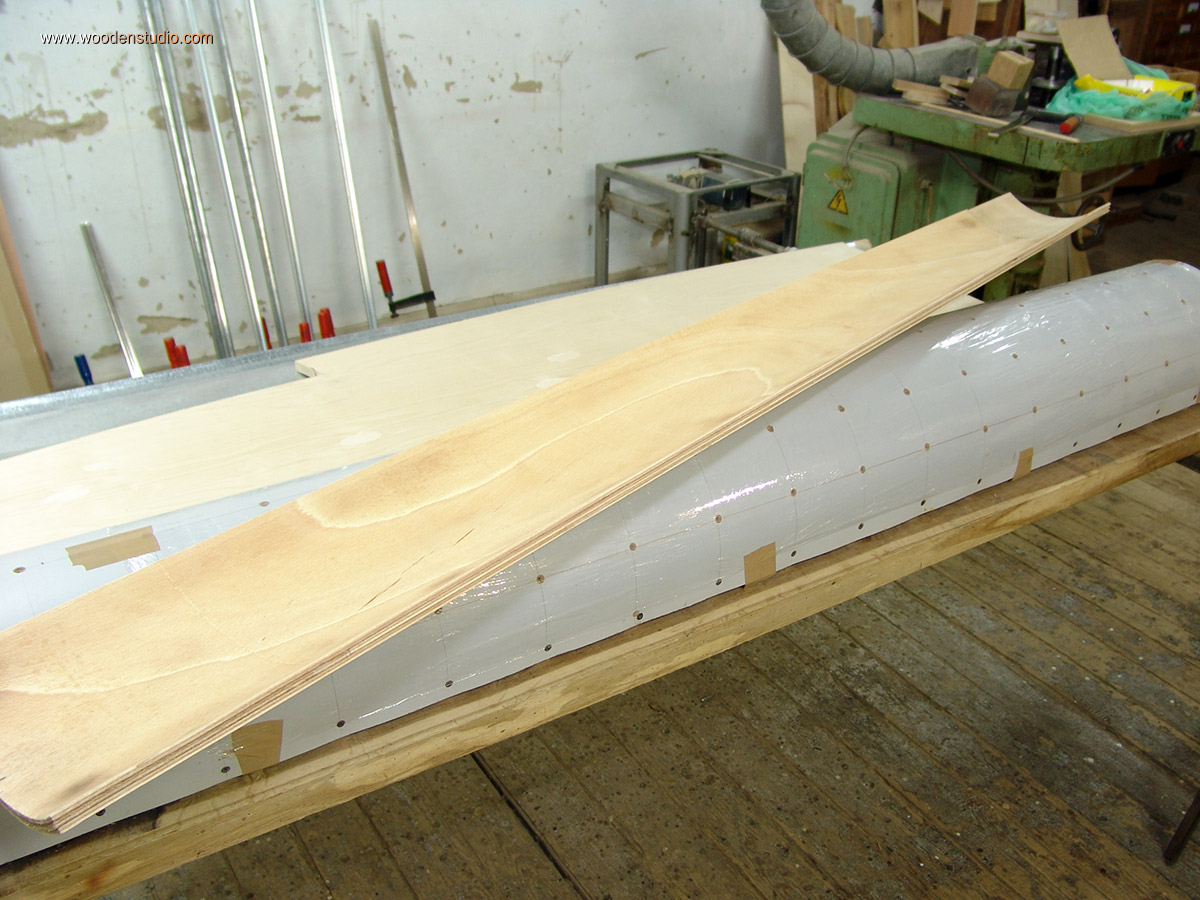

Фрагменты фанеры выклеиваются в матрице

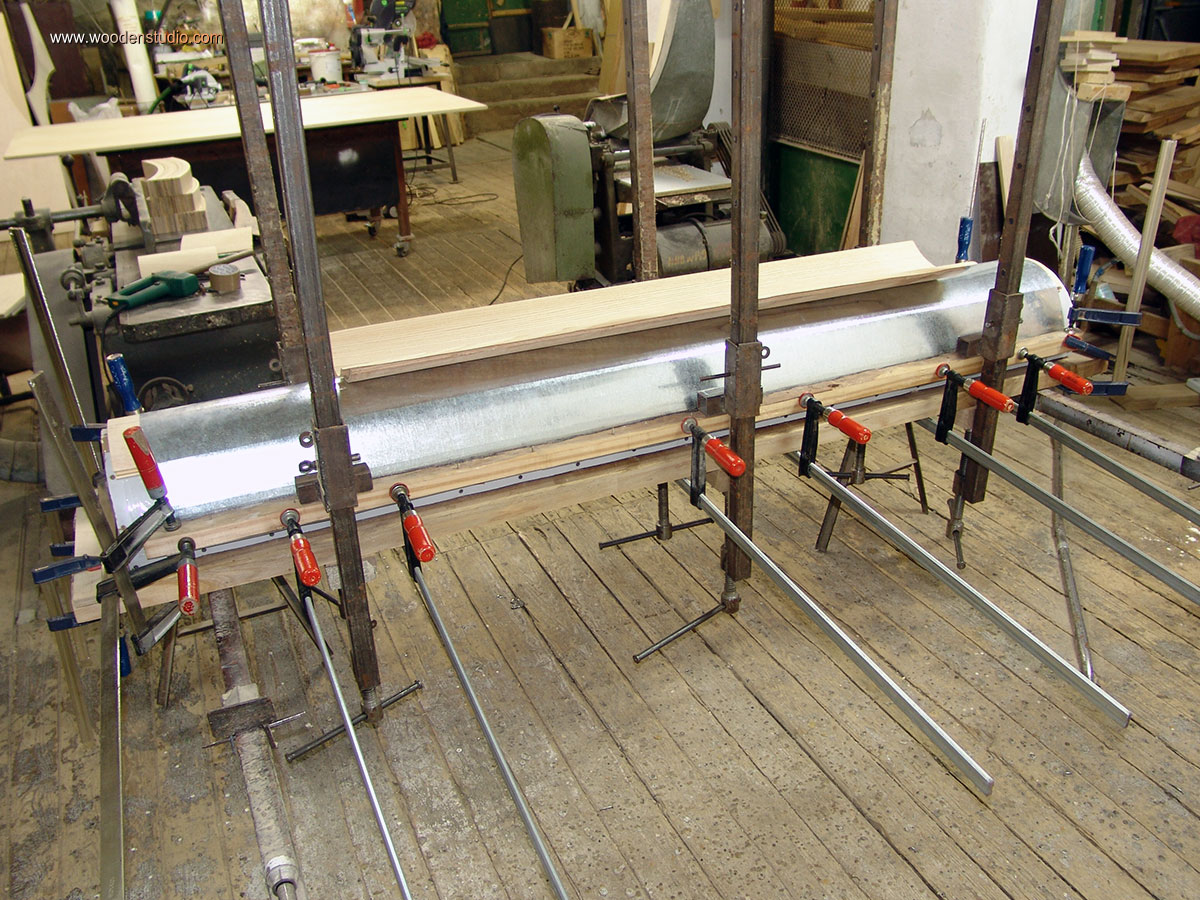

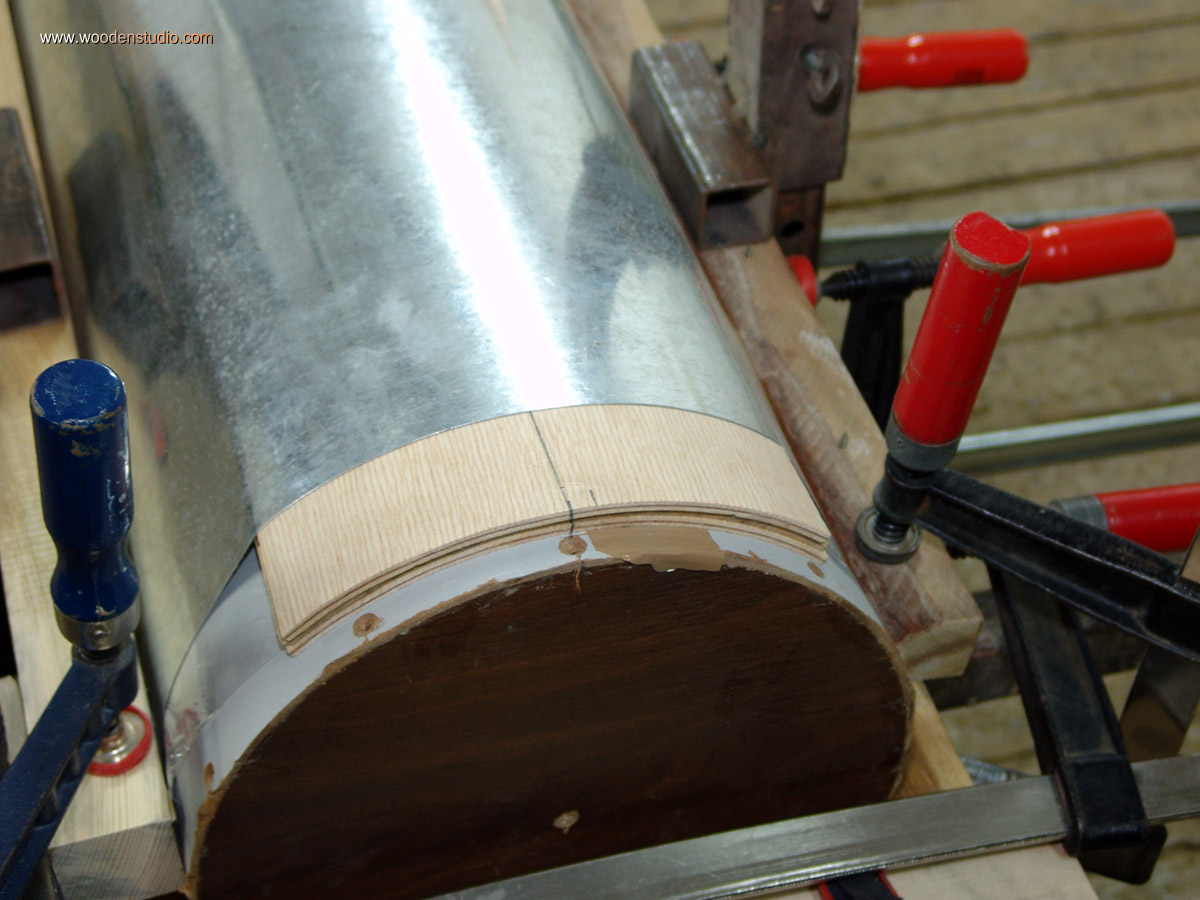

Лист оцинковки в качестве прижима при склейке заготовки

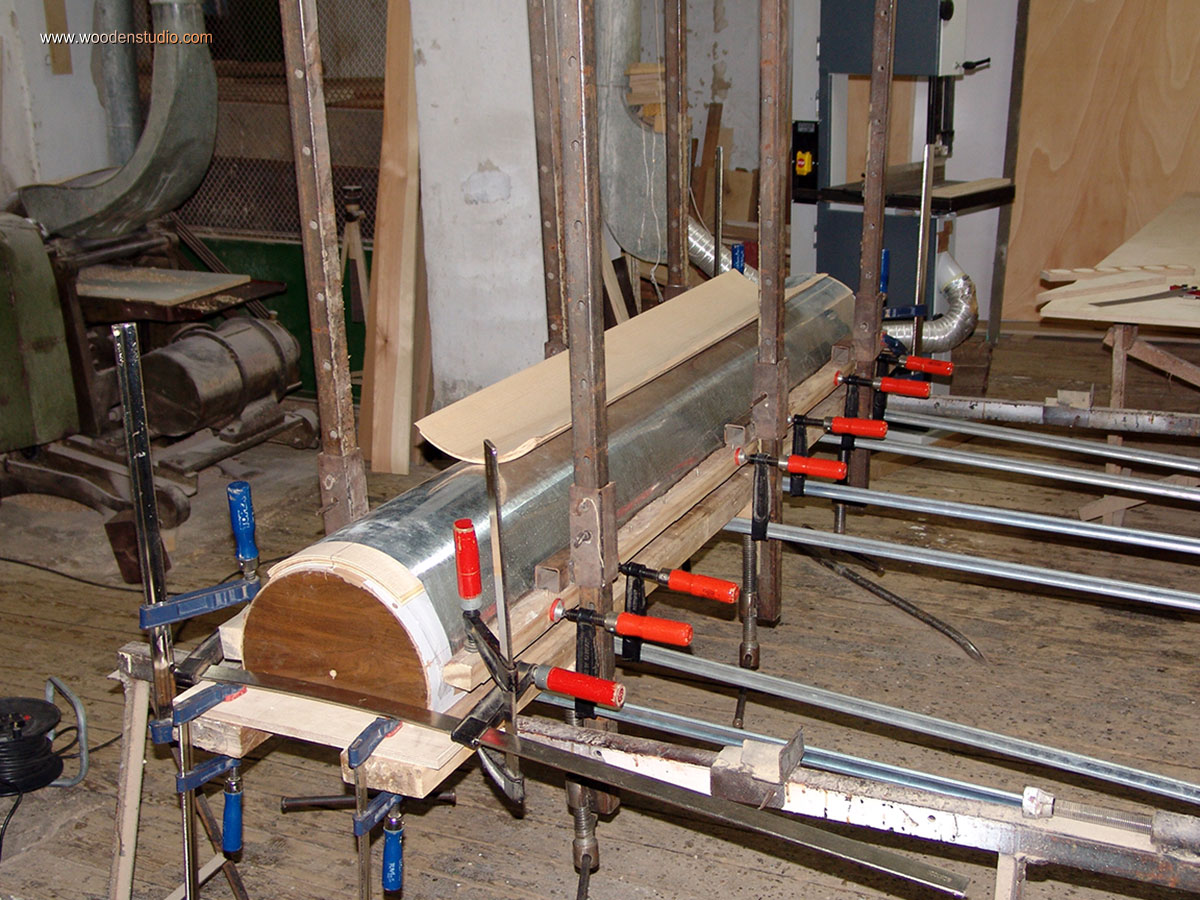

Склеивание заготовки для боковины кровати
Фрагмент вогнутой боковины кровати

Пока гнутые заготовки сохли, занялся изготовлением боковин кровати. Для этого лобзиком вырезал необходимую форму. Тогда еще не знал, что современные лобзики некоторых марок могут иметь противоскольные вкладыши. Тем не менее проблему образования сколов решал собственным способом.

На самых ответственных участках применял фанерную подкладку. Она так же служил циркулем для вырезания радиусных участков листовых деталий.

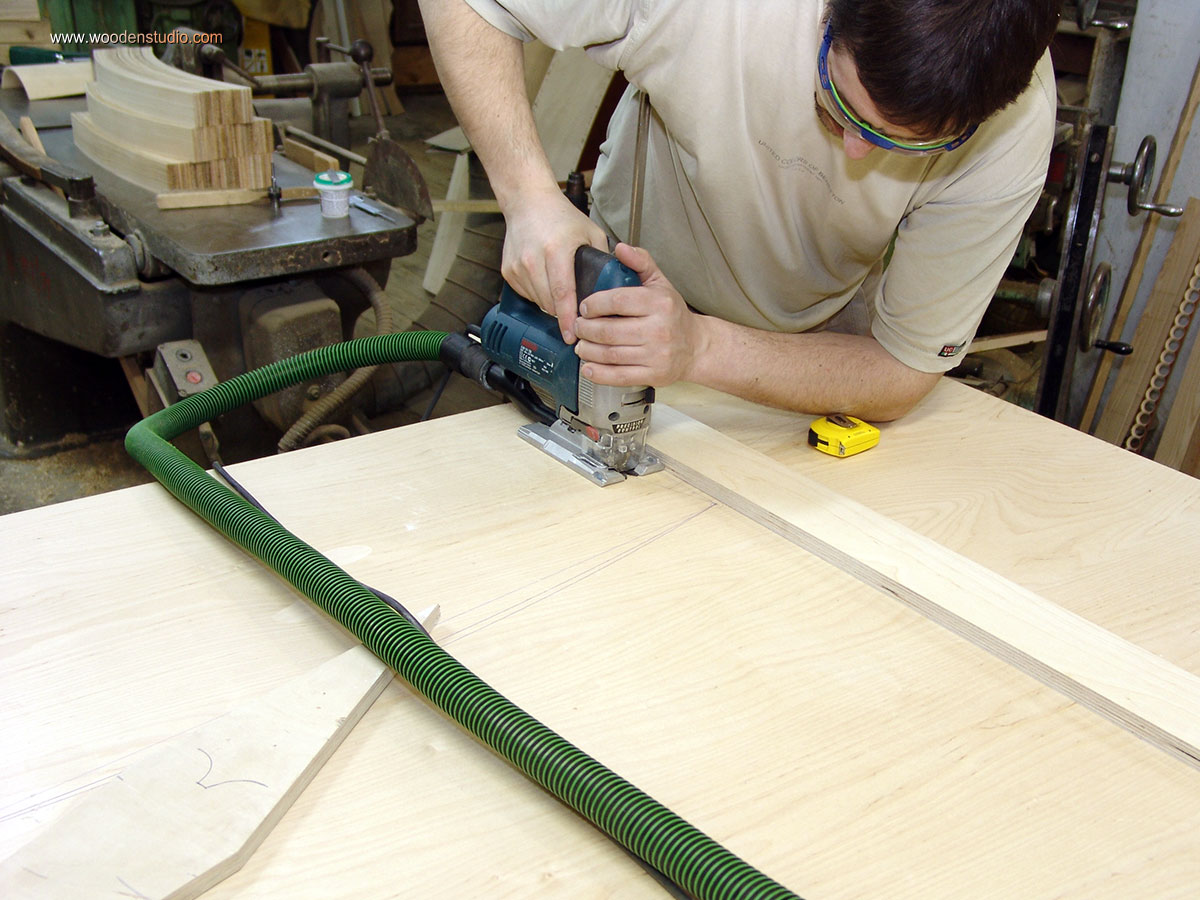

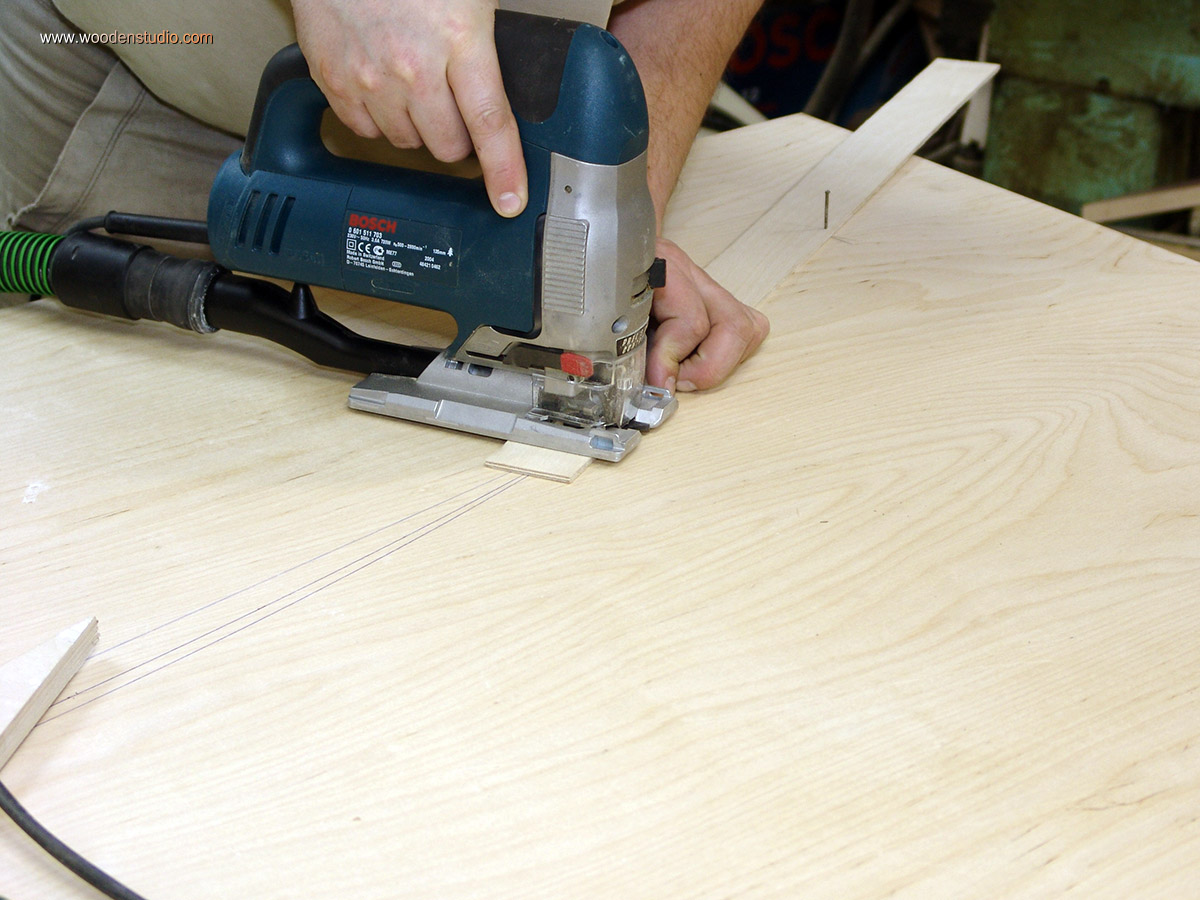

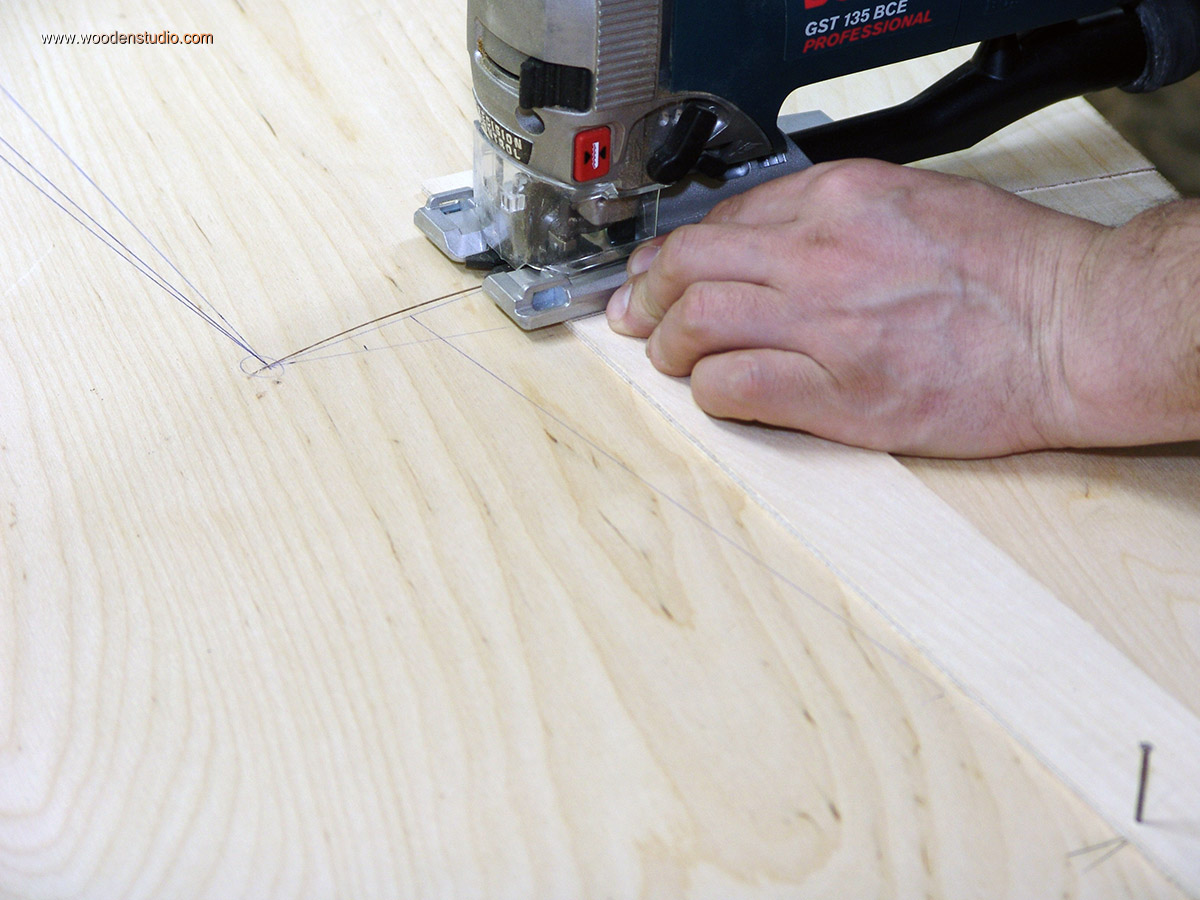

Порезка фанеры лобзиком с использованием направляющего бруска
Импровизированный циркуль для позерки фанеры

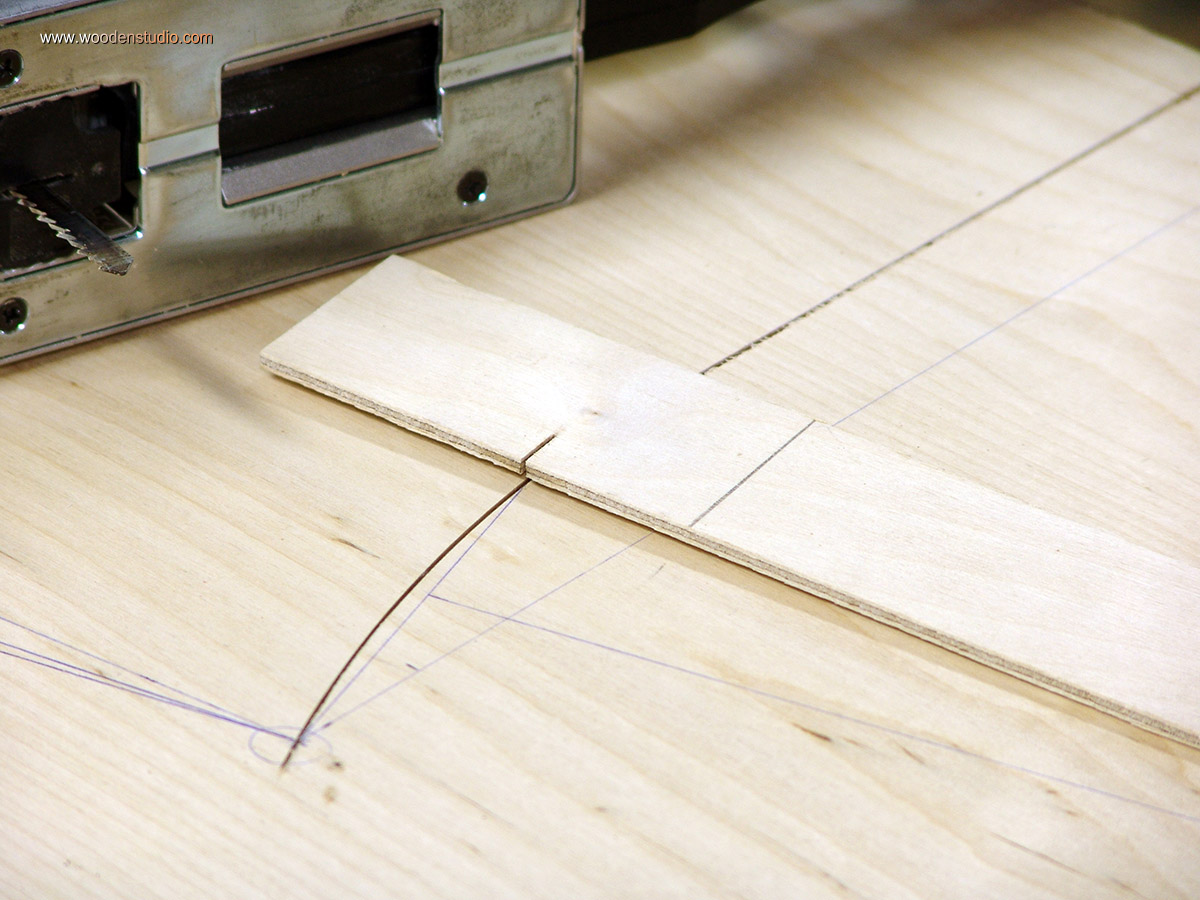

Использование фанерного фрагмента в качестве циркуля и противоскольного устройства
Чистовой рез фанеры лобзиком без сколов

Гнутые детали высохли. Теперь их нужно обрезать в размер не повредив острую кромку.

Для этого к гнутой заготовке прикручиваю полосу фанеры заданной ширины. Она будет использоваться как основа для шины-направляющей. Пильный диск проходит ровно по краю верхней плоской детали. В результате получаем деталь идеальной формы. Осталось только зафанеровать вогнутую часть шпоном ясеня.

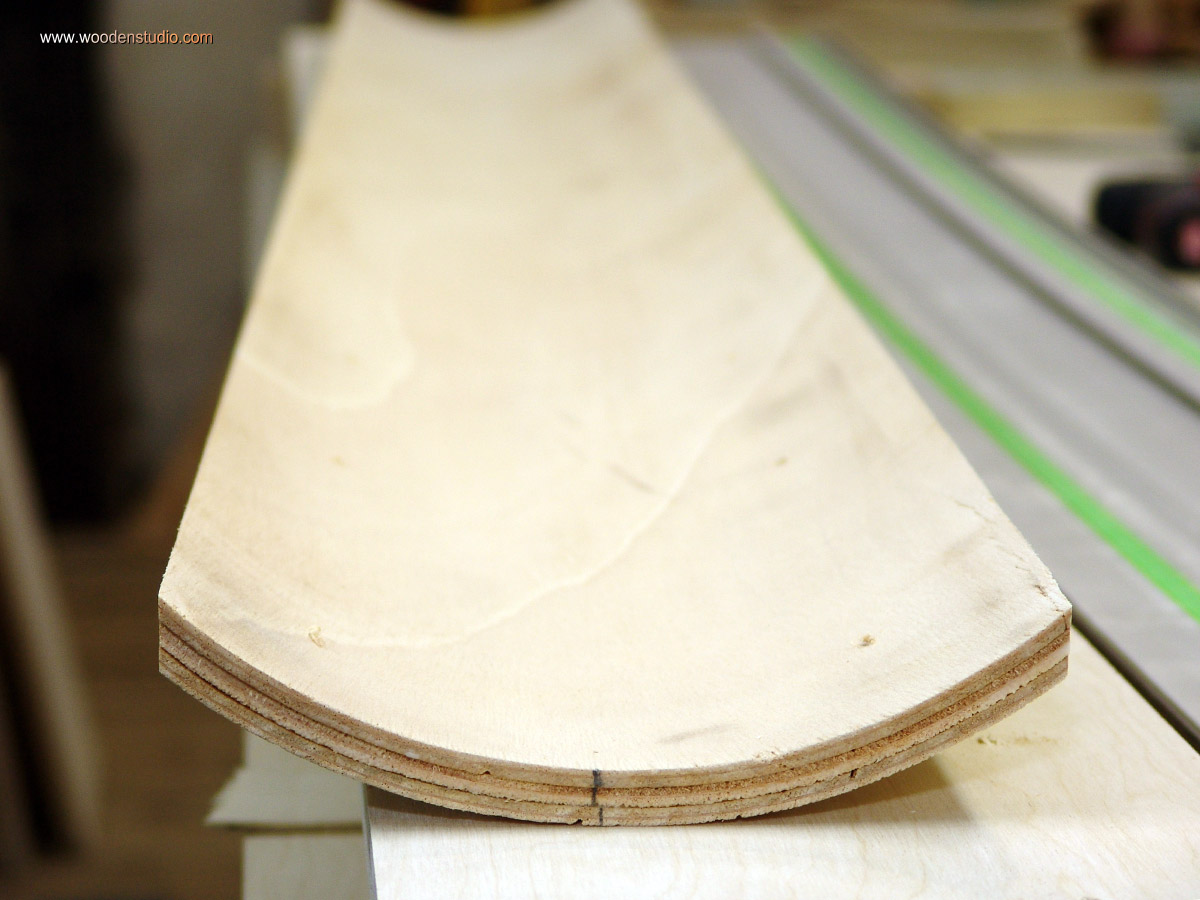

Фрагмент гнутой заготовки для будущей боковины угловой кровати

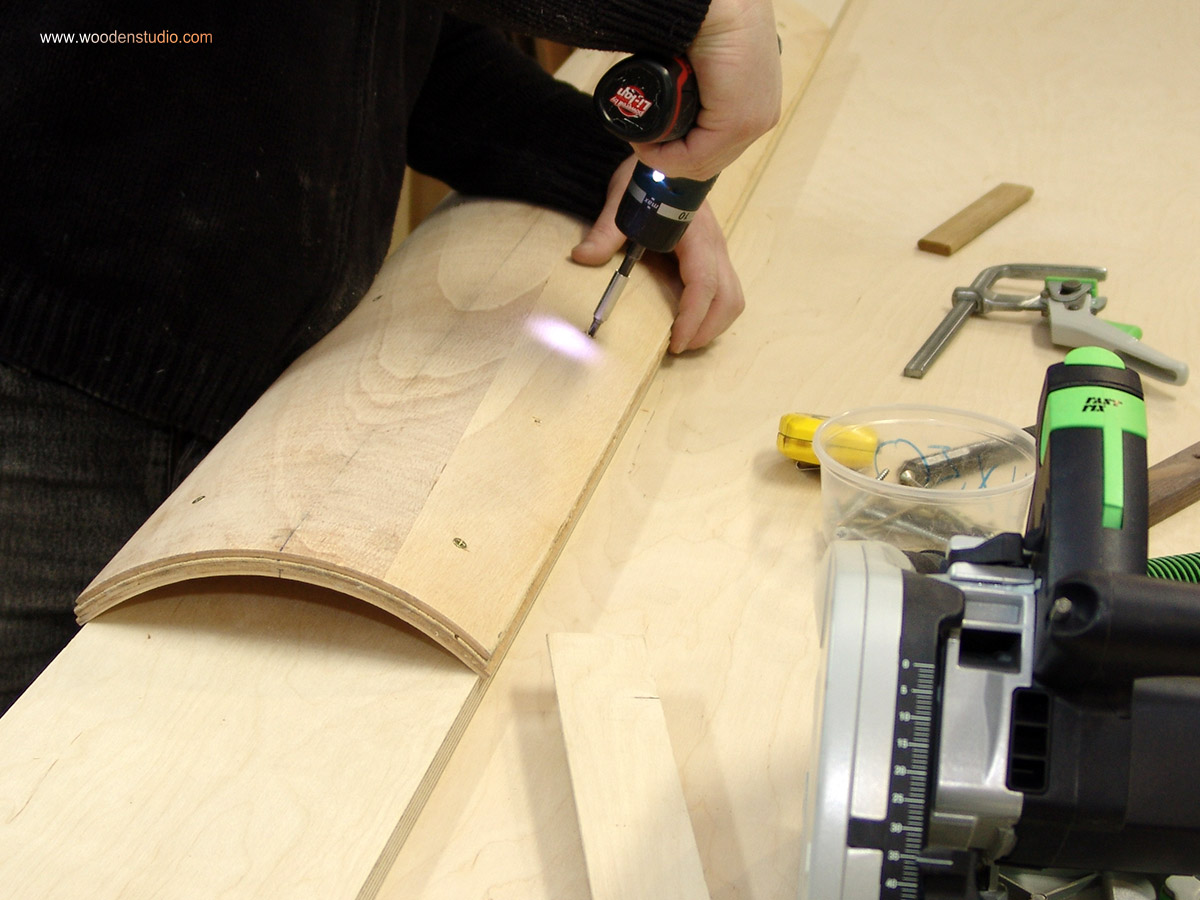

Технологическое прикручивание основы

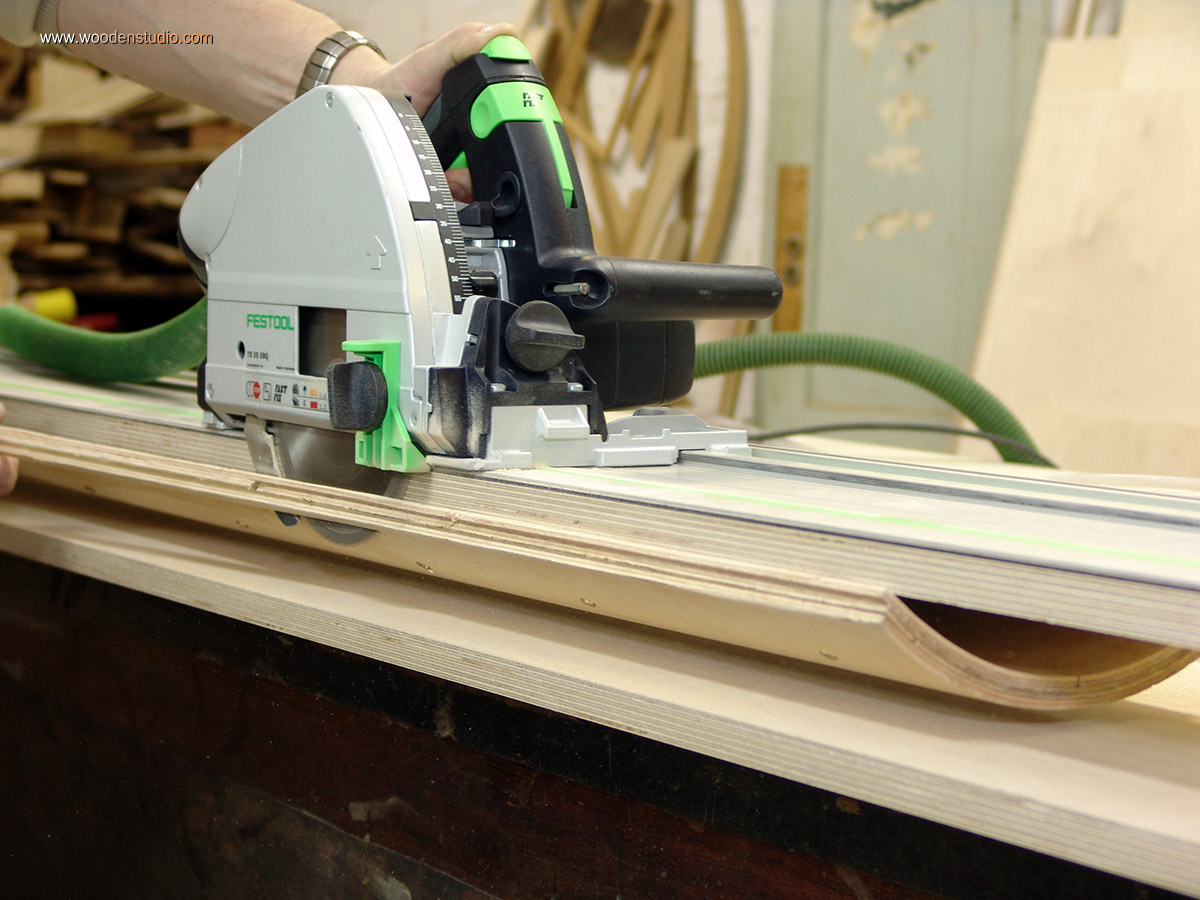

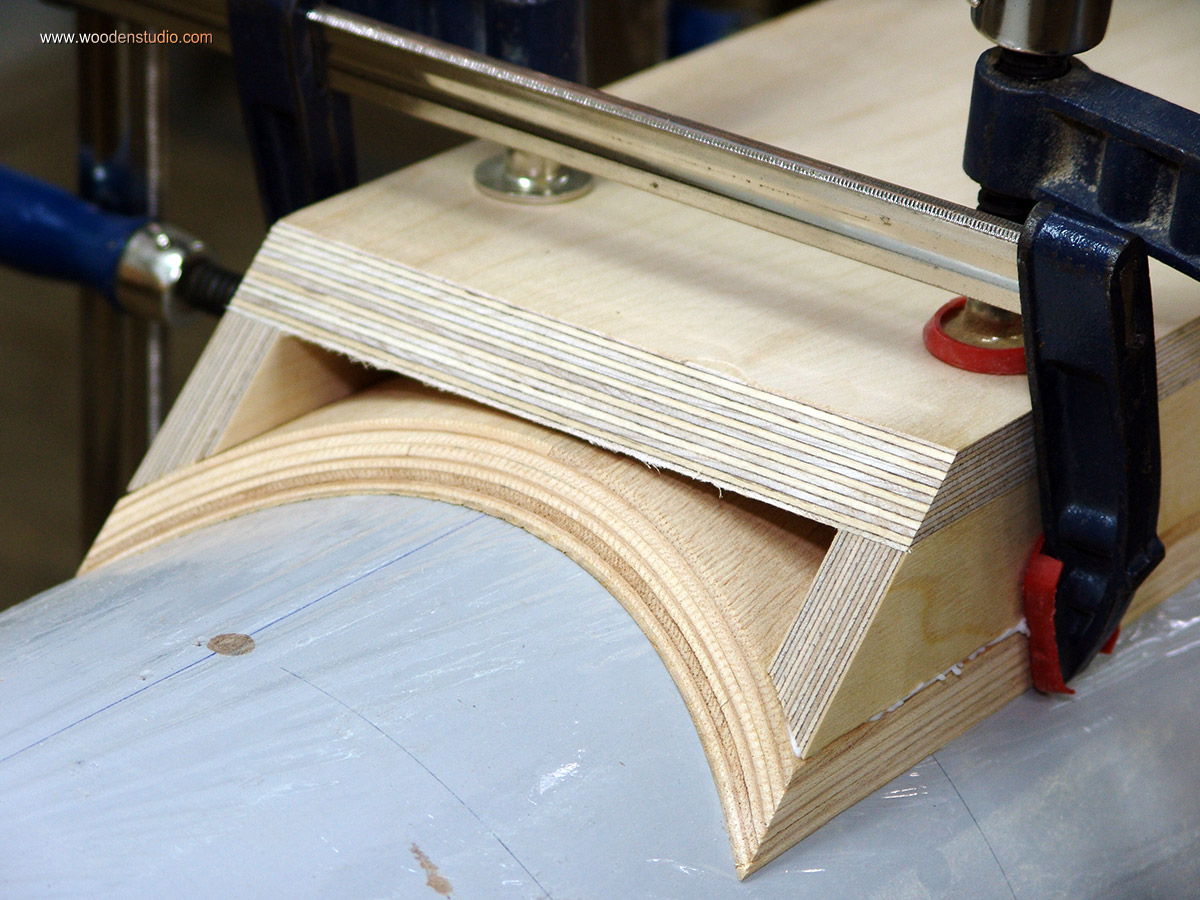

Обрезание кромки гнутой заготовки через площадку-посредник

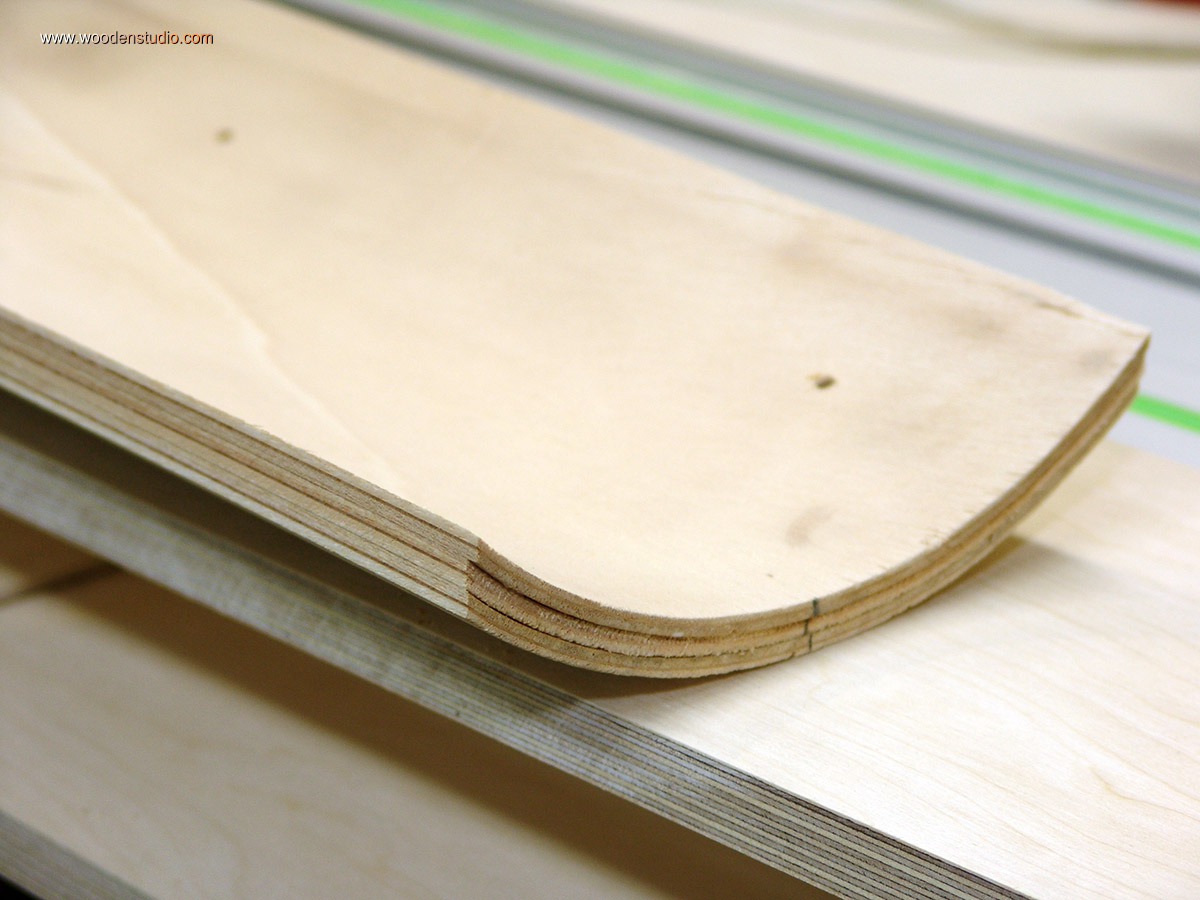

Гнутая заготовка с параллельными кромками
Гнутая заготовка. Вид спереди

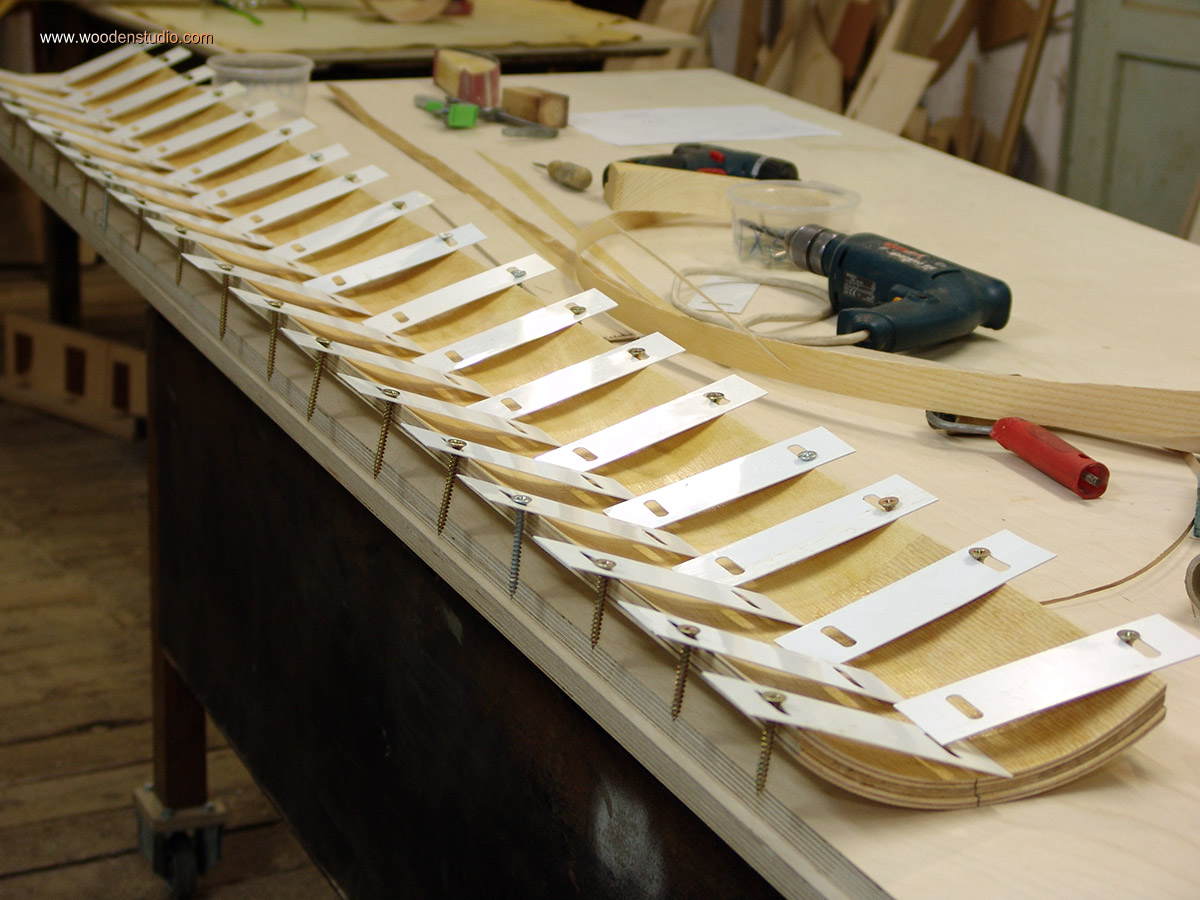

Укладка разделителей перед фанерованием вогнутой поврехности

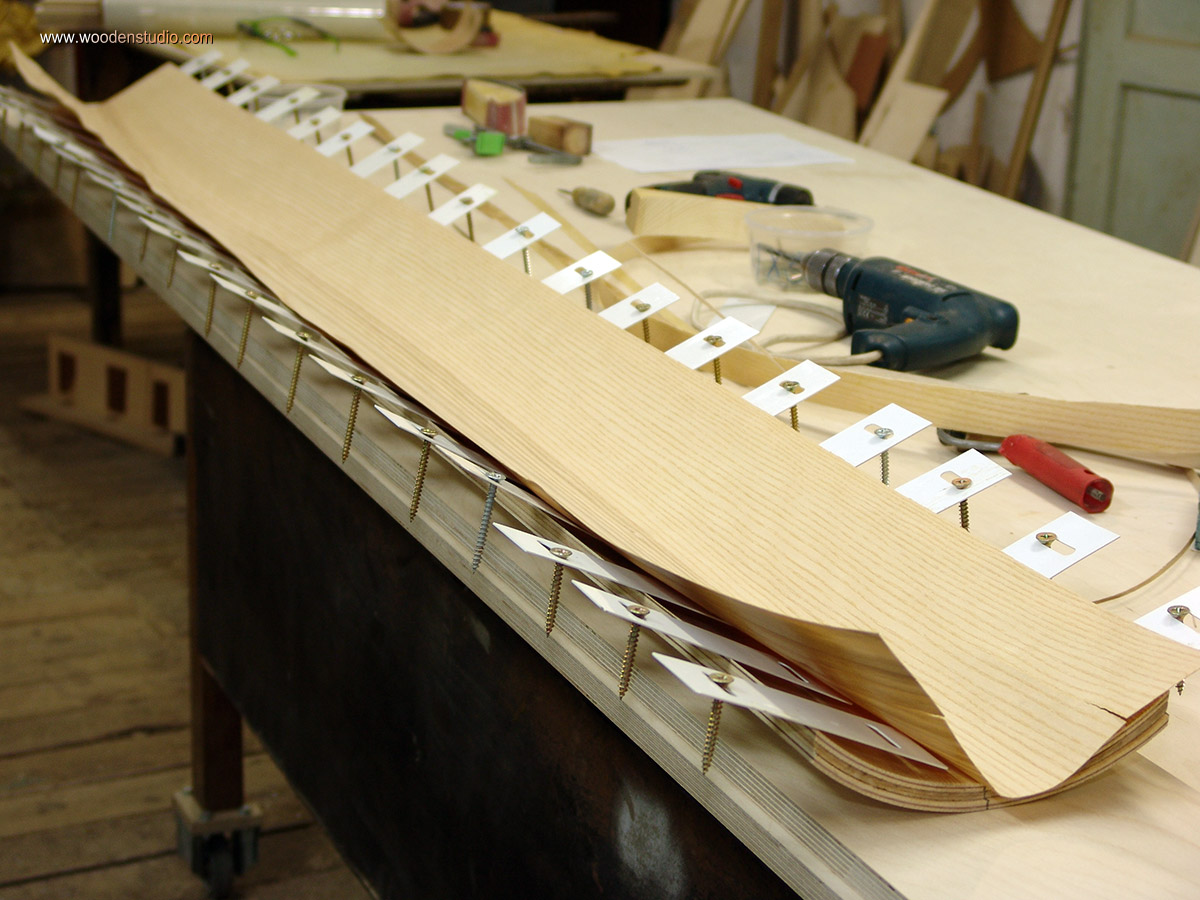

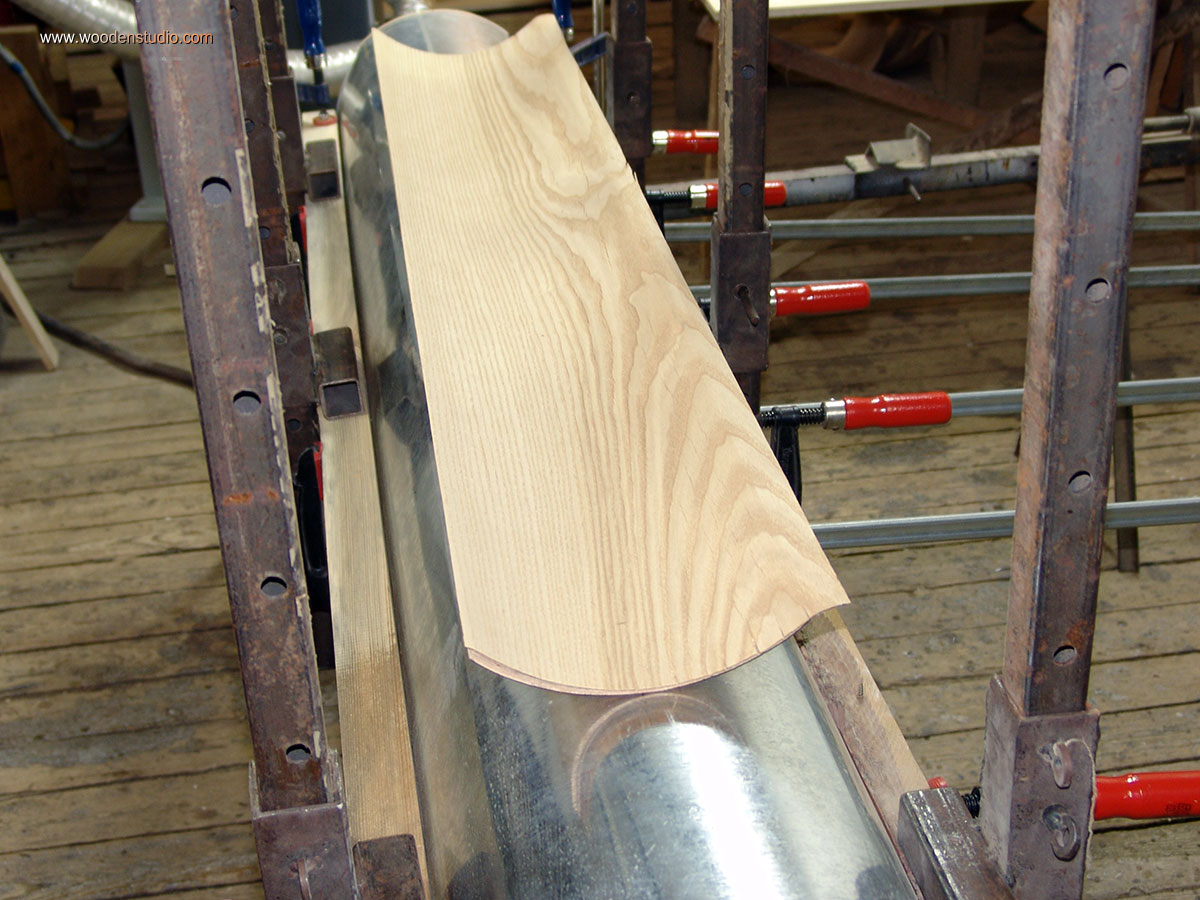

Укладка шпона перед фанерованием вогнутой поверхности

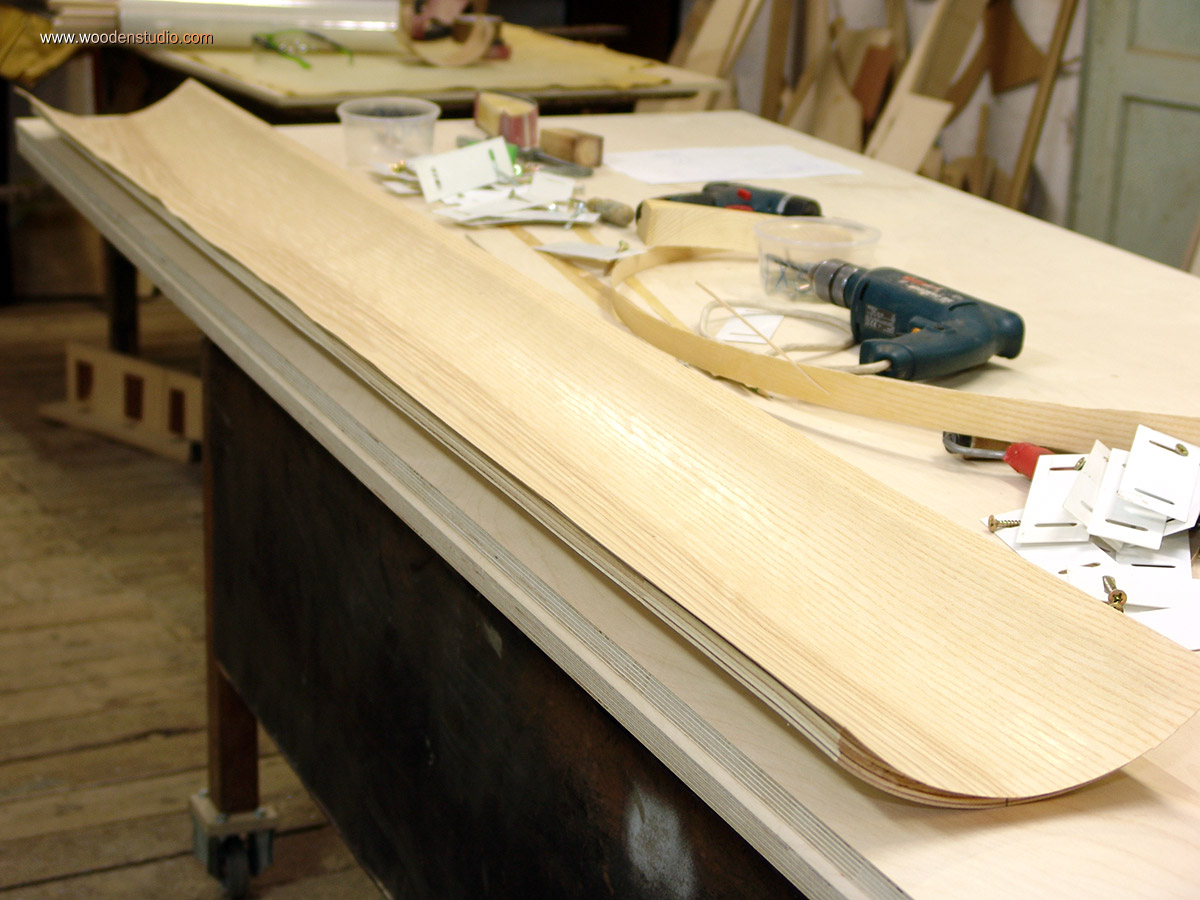

Фанерованная шпоном натурального ясеня вогнутая поверхность

Теперь заготовку предварительно торцую под наклоном 45 градусов и склеиваю короб. Это будет боковина кровати.

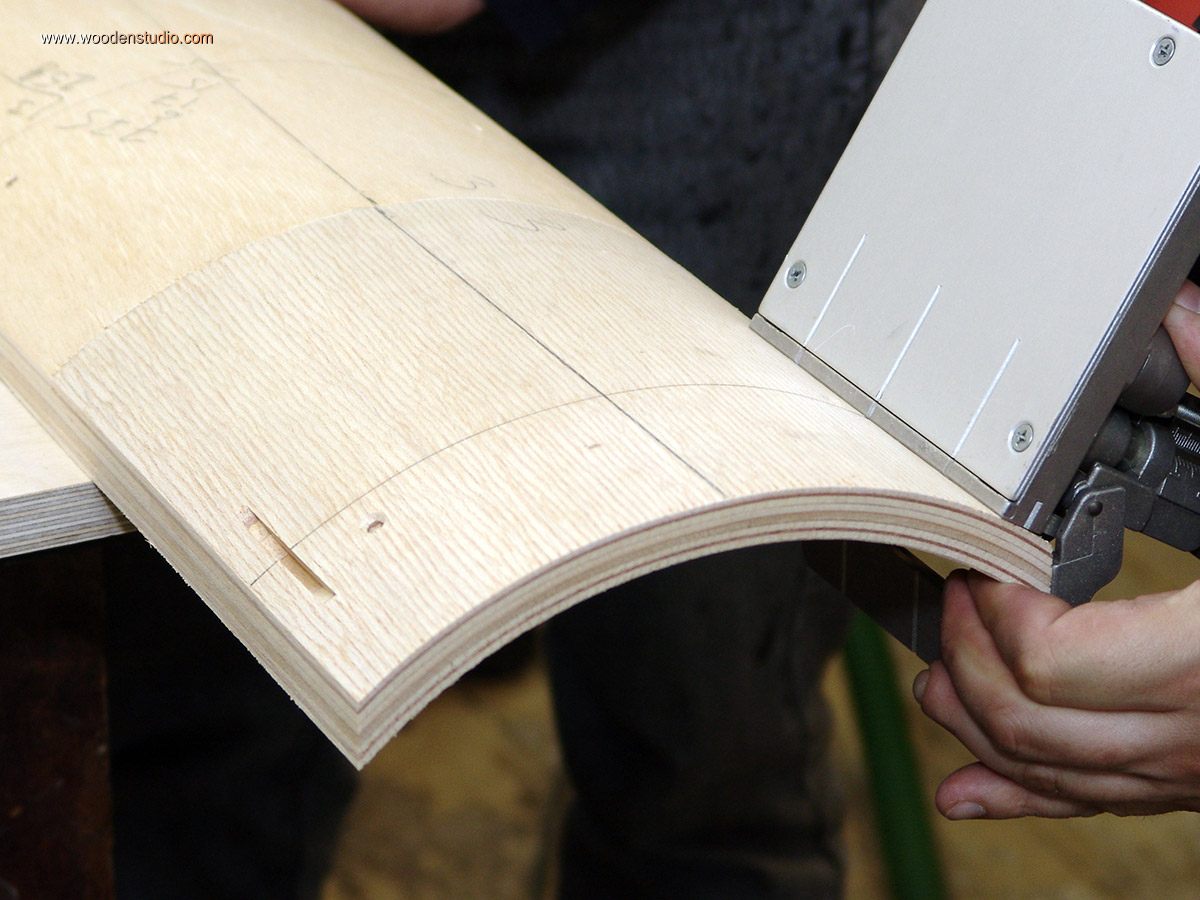

Предварительное торцевание заготовки под наклоном 45∘

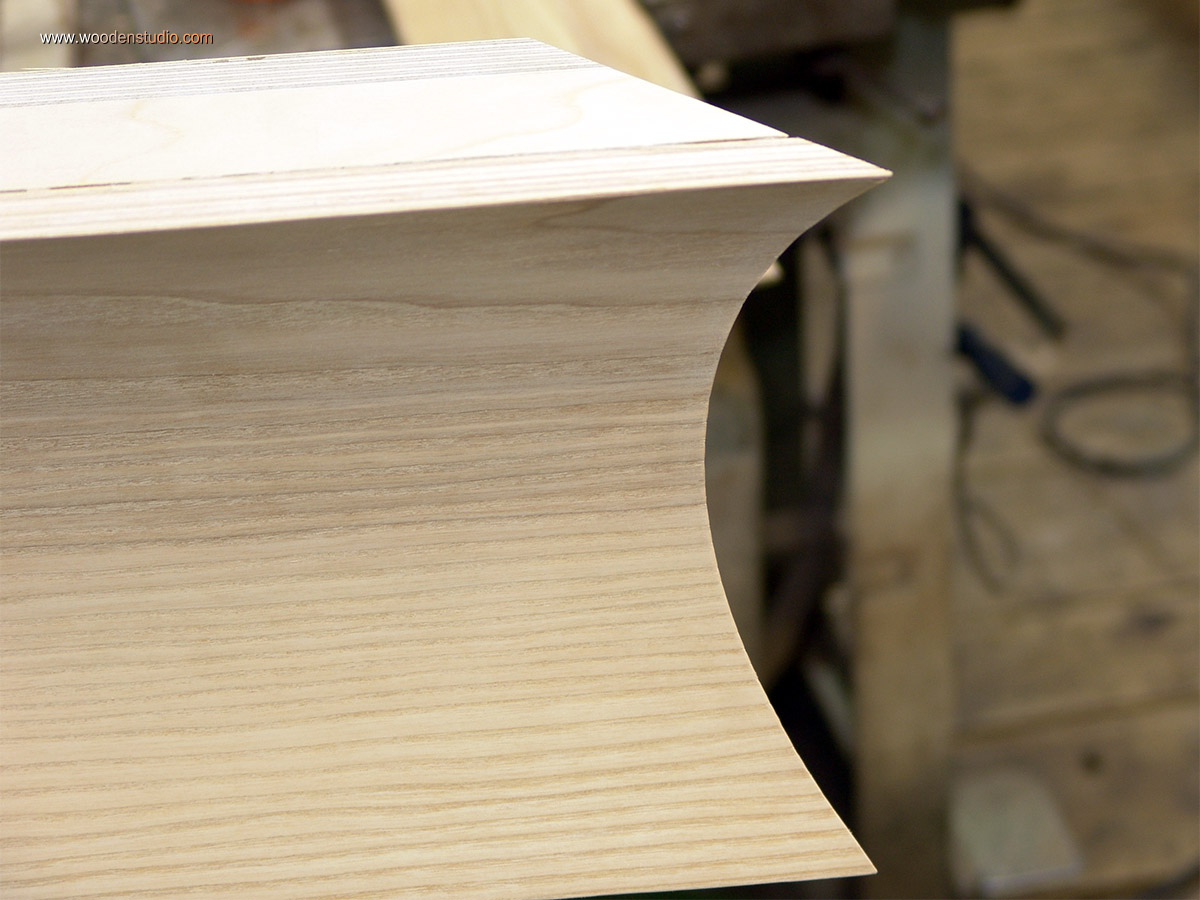

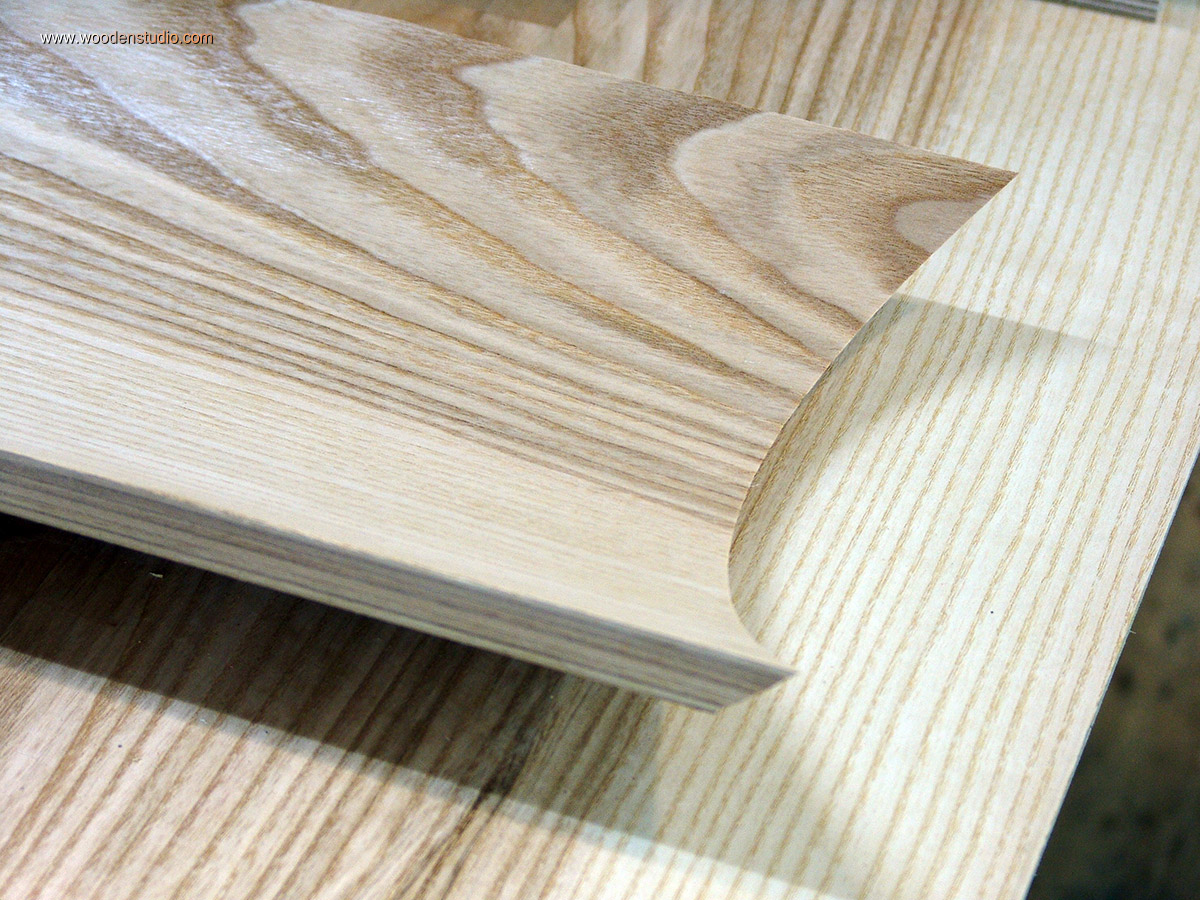

Торец гнутой детали
Фрезерование пазов ламельным фрезером для крепления боковин короба
Склеивание короба на матрице

Пока сохнет короб (боковины), можно заняться ножками. В этом проекте ножки составные из нескольких элементов. Ножки должны иметь паз с тыльной стороны, в который войдут задняя и боковая стенки. Благодаря конструкции ножки, фрезеровать паз не прийдется. Достаточно ее разобрать и срезать на ленточной пиле часть заготовки. Параллельно можно окончательно прирезать короб-боковину.

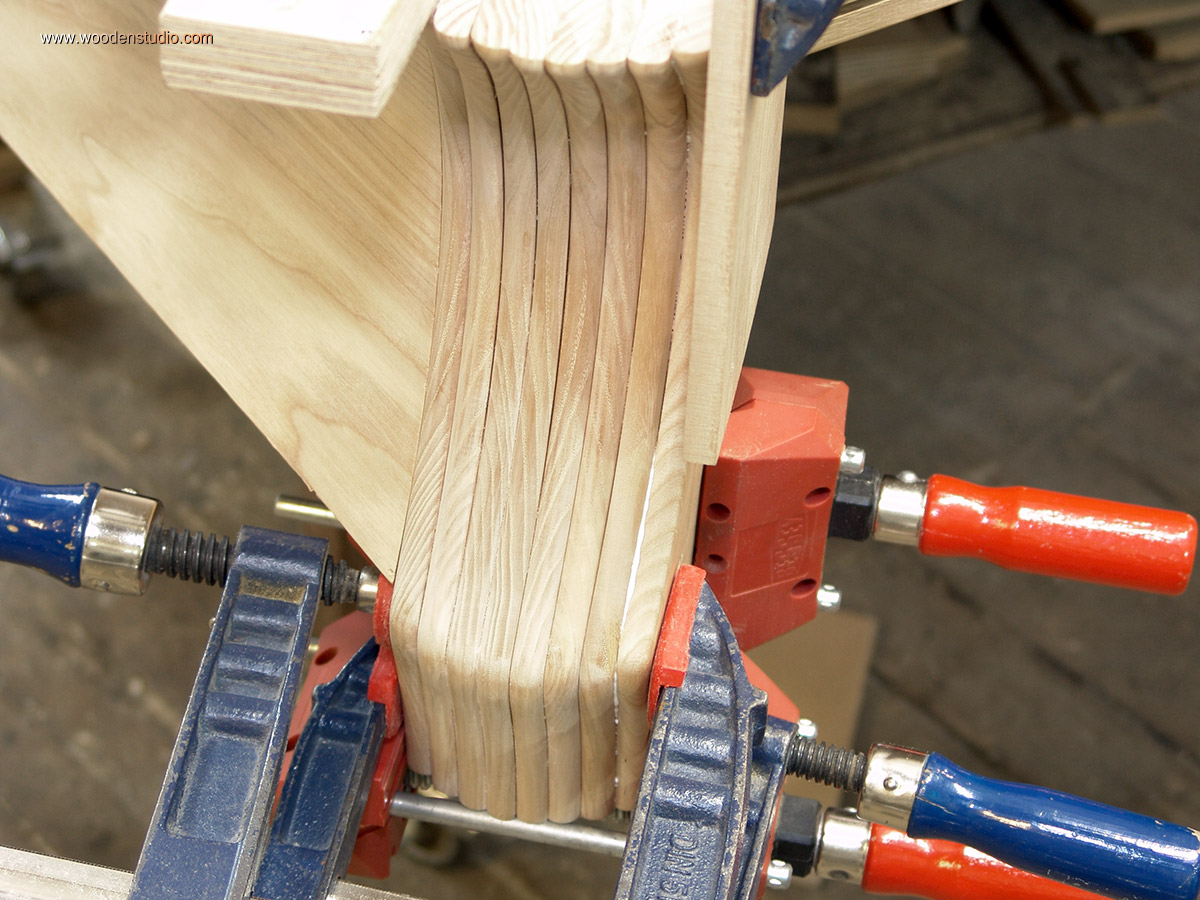

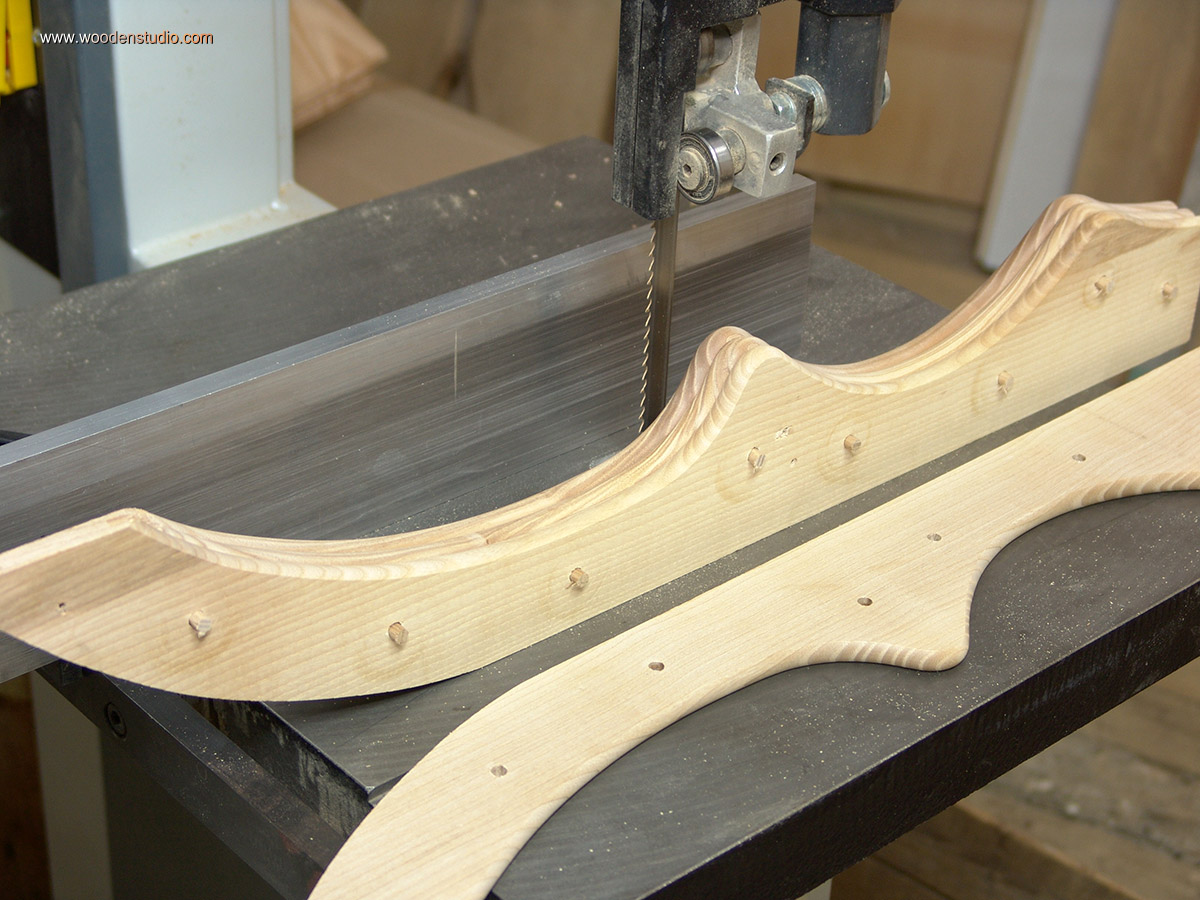

Составная ножка. Обрезка направляющих шипов
Составная ножка угловой кровати

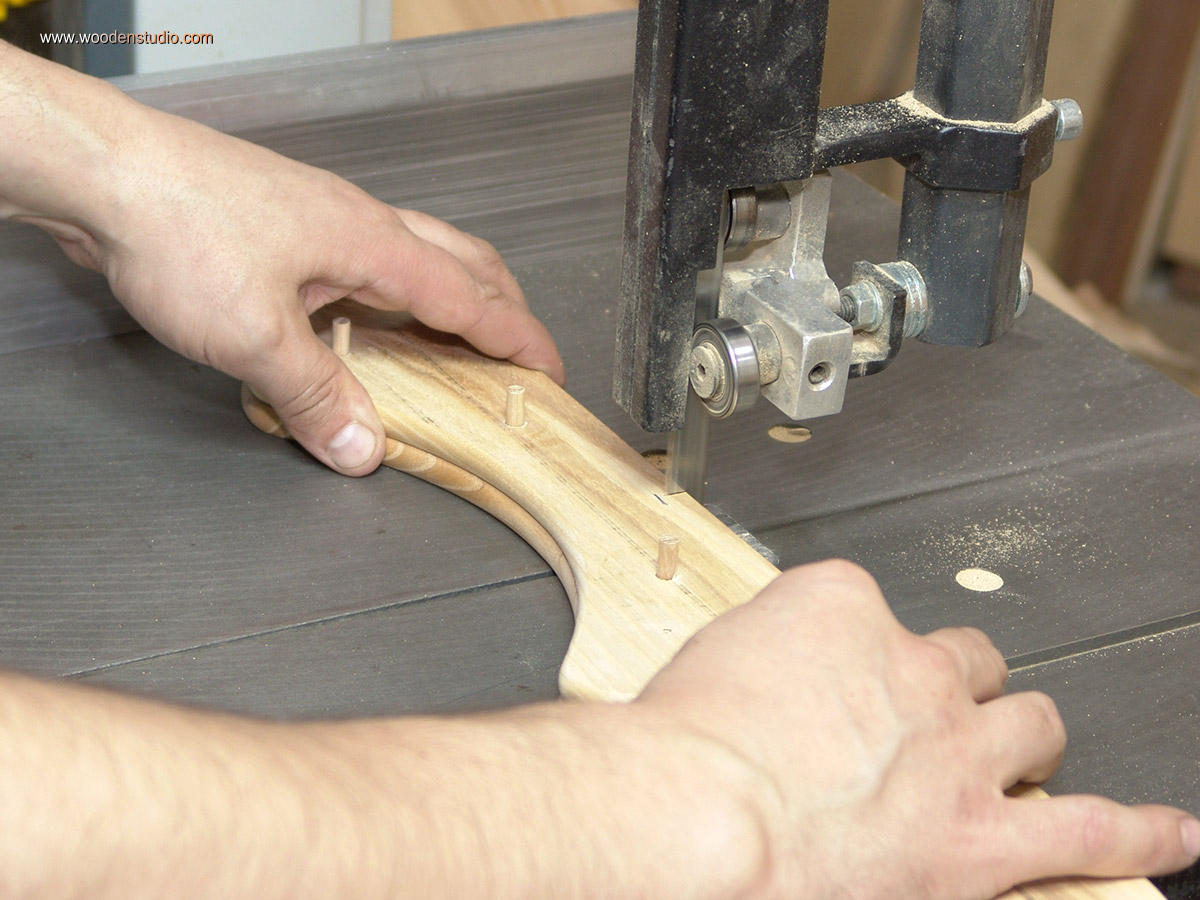

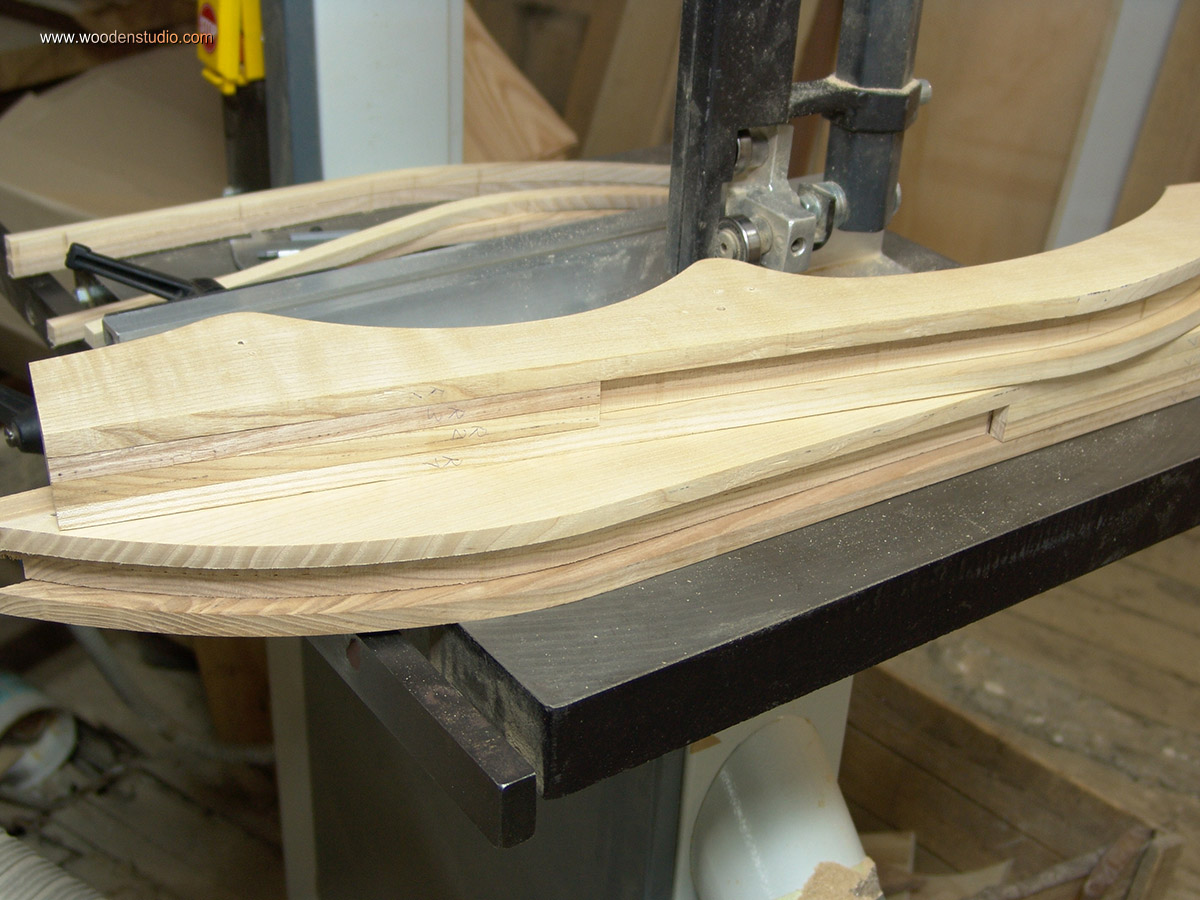

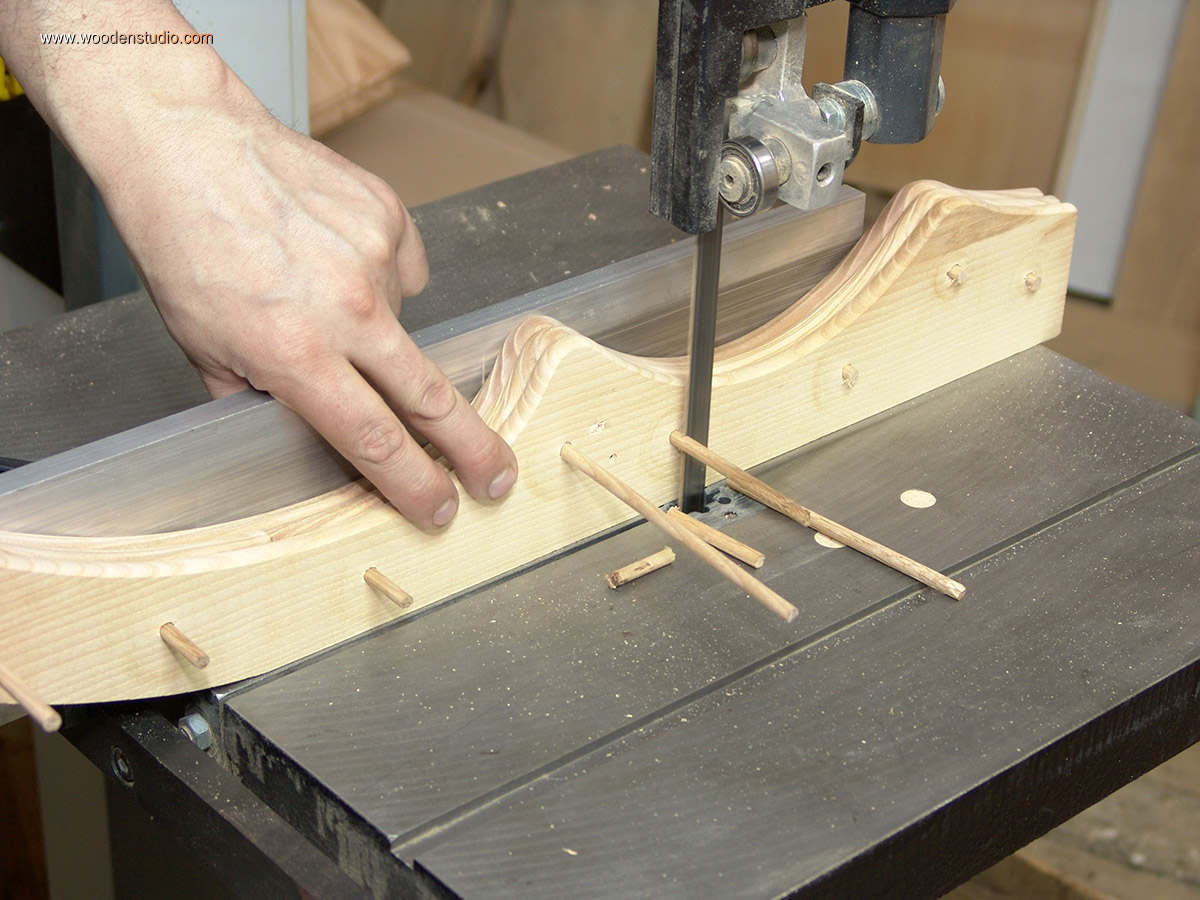

Надрезаю заготовку

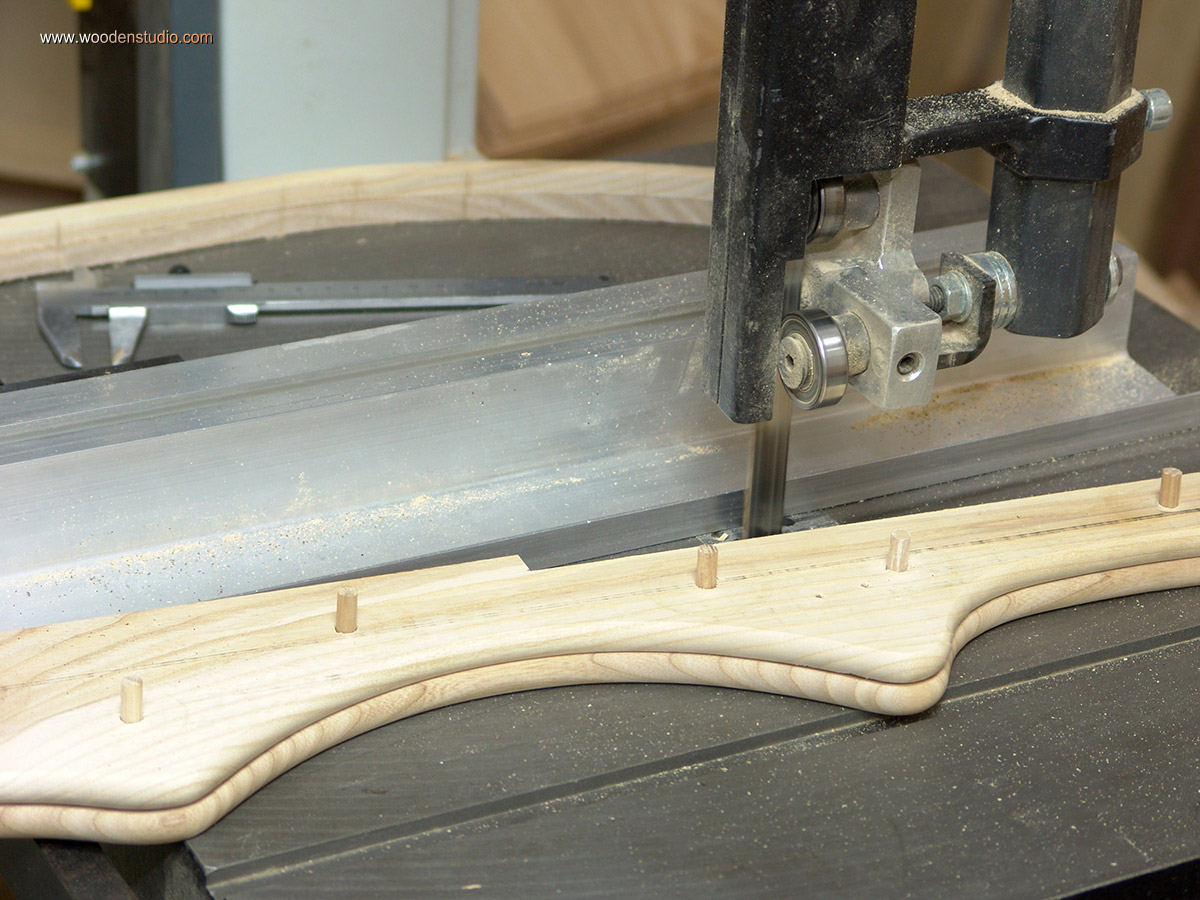

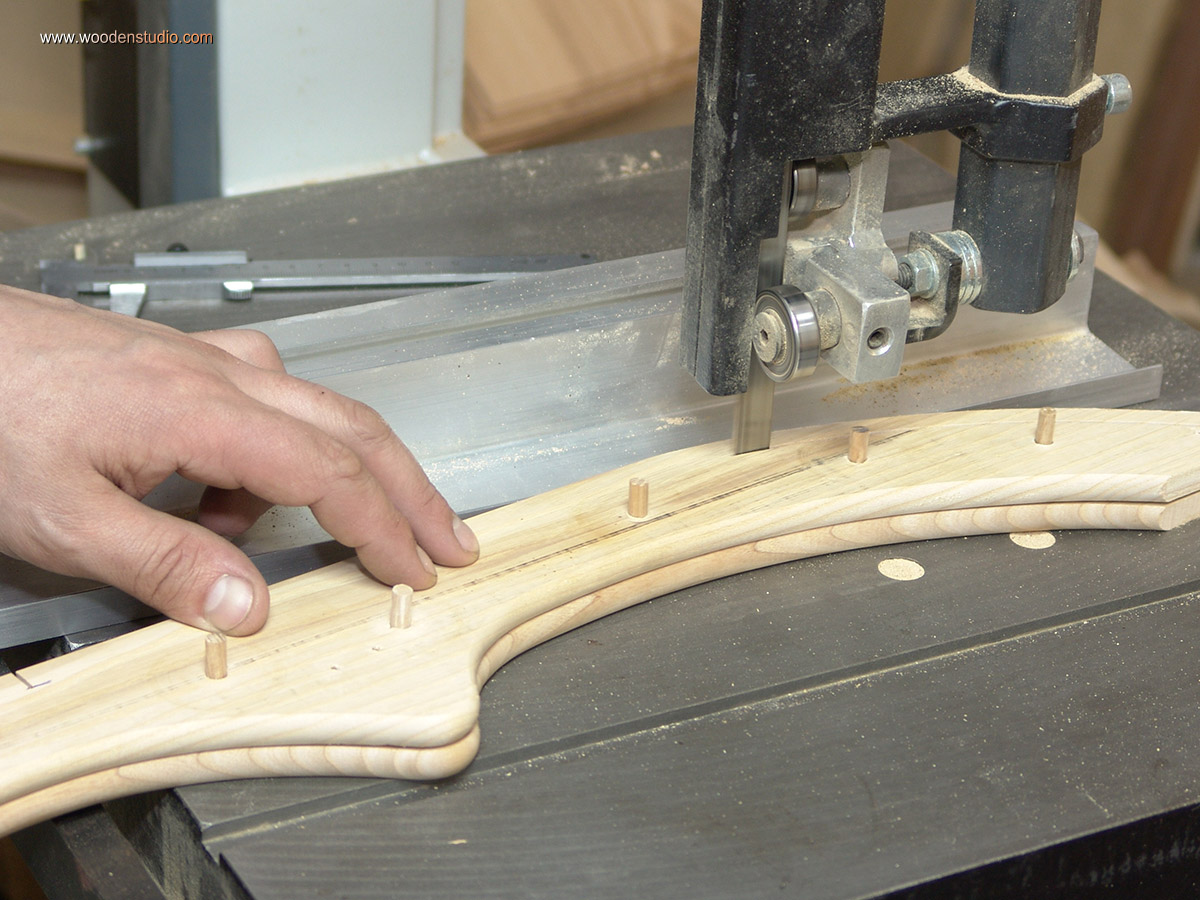

Срезаем часть ножки, формируя будущий паз для боковины
Ножка из ясеня для угловой кровати

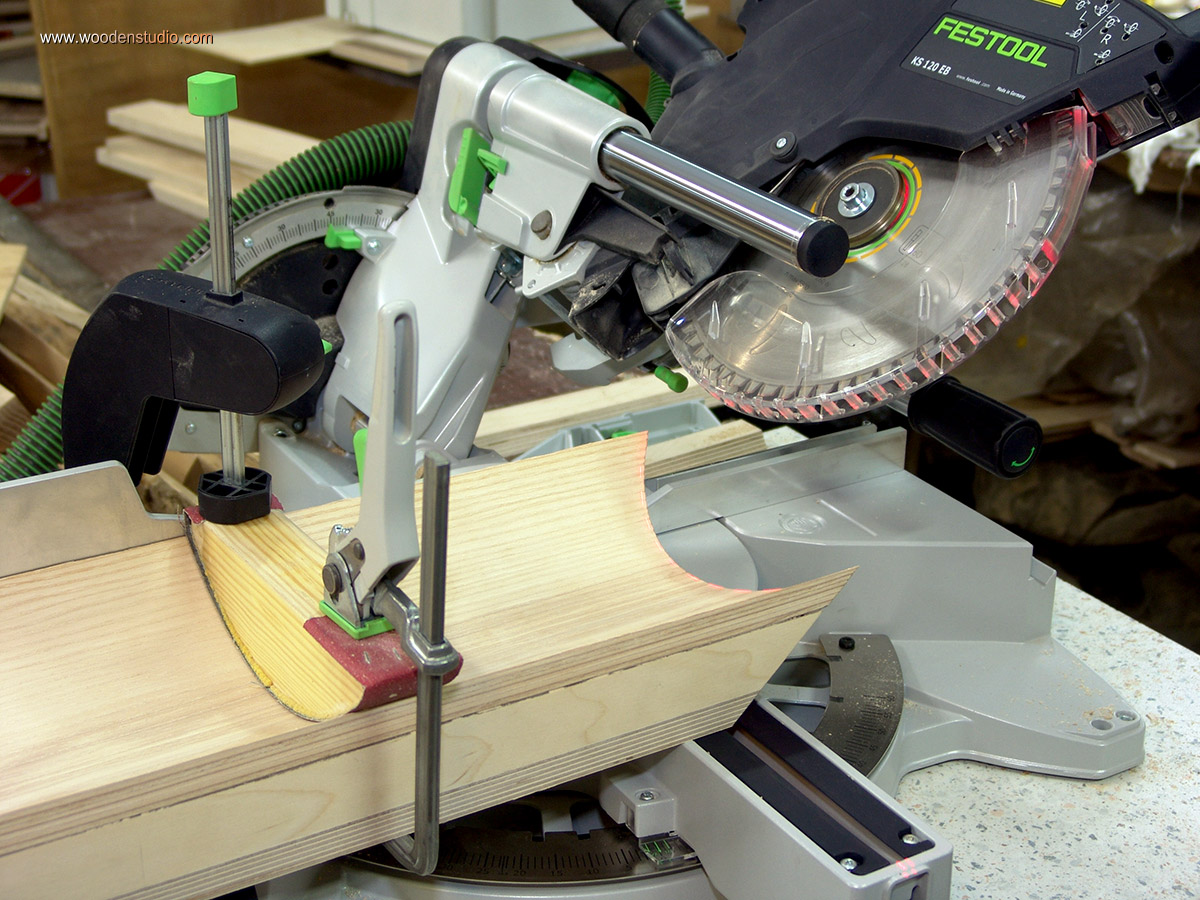

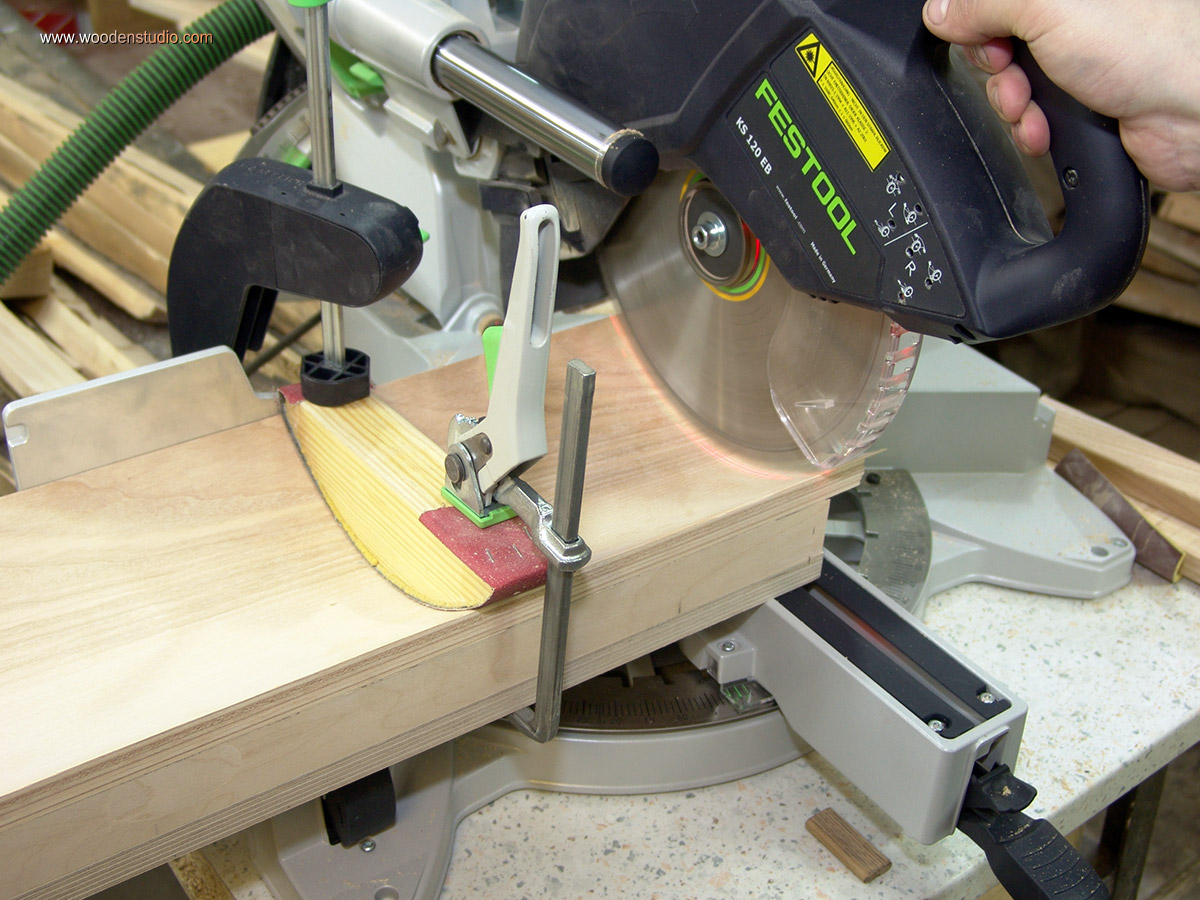

Прирезаю короб-боковину на торцовочной пиле

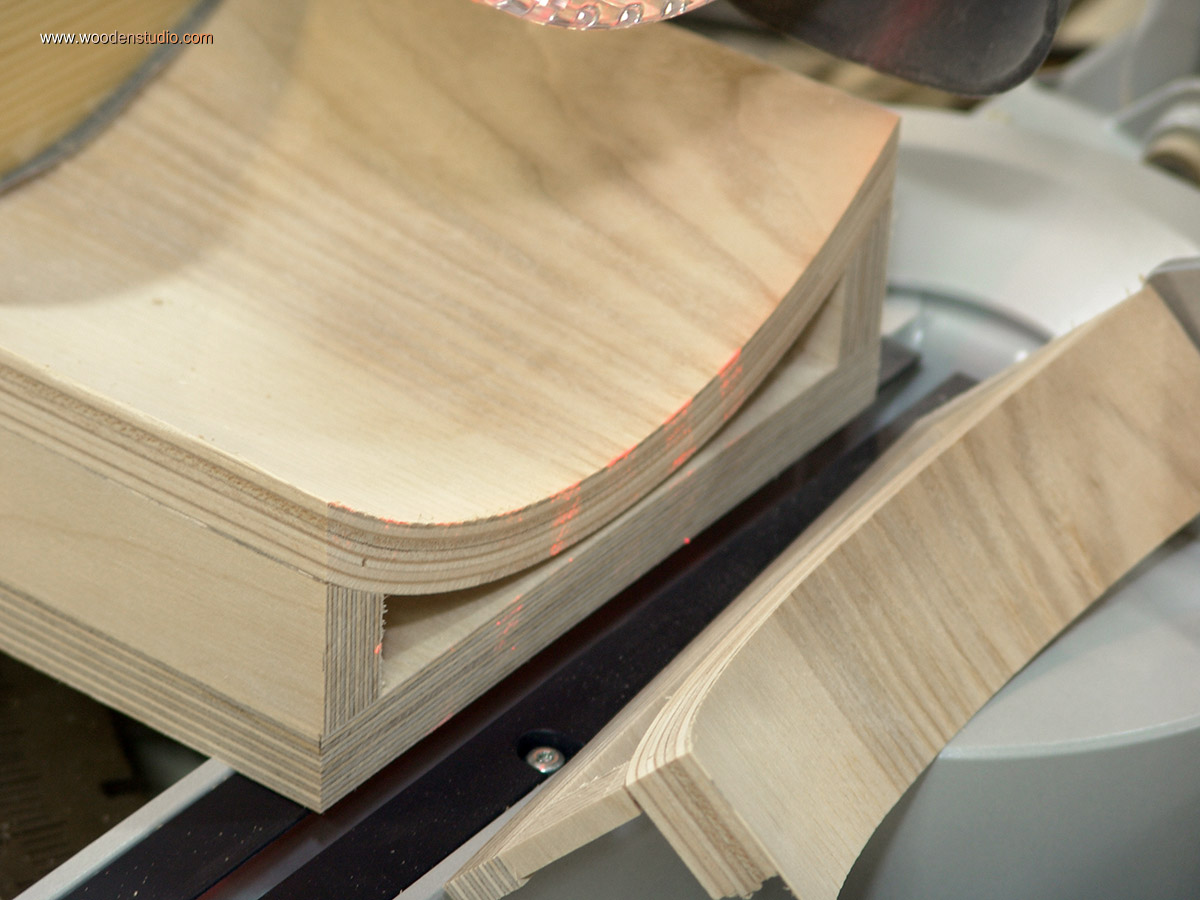

Прирезанный на ус короб боковины кровати

В подготовленных ножках и боковинах кровати, фрезерую пазы под вставные шипы «Domino». С помощью вставных шипов ножка будет крепиться к боковине кровати.

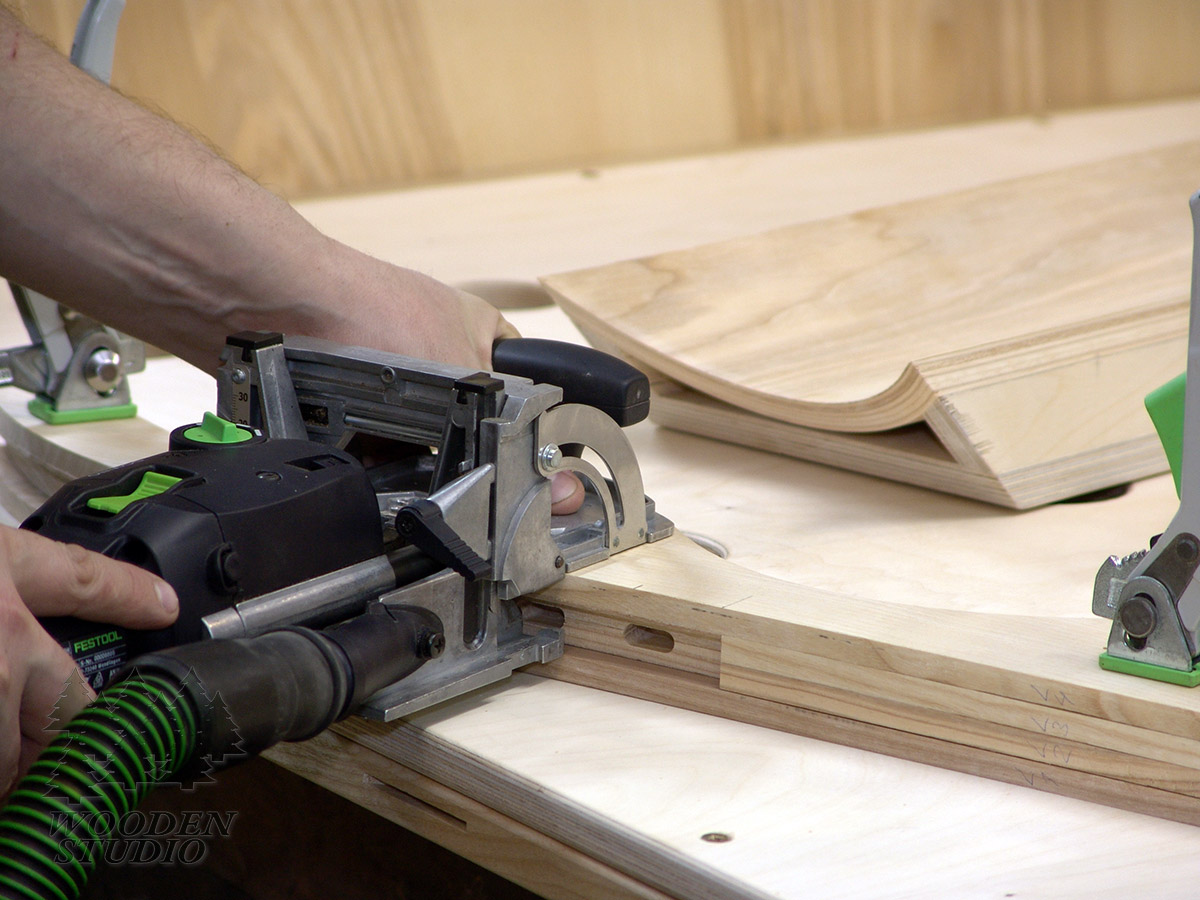

Фрезерование пазов фрезером Festool DF 500 «Domino»
Фрезерование пазов под вставные шипы «Domino»
Шипы «Domino» в боковине кровати

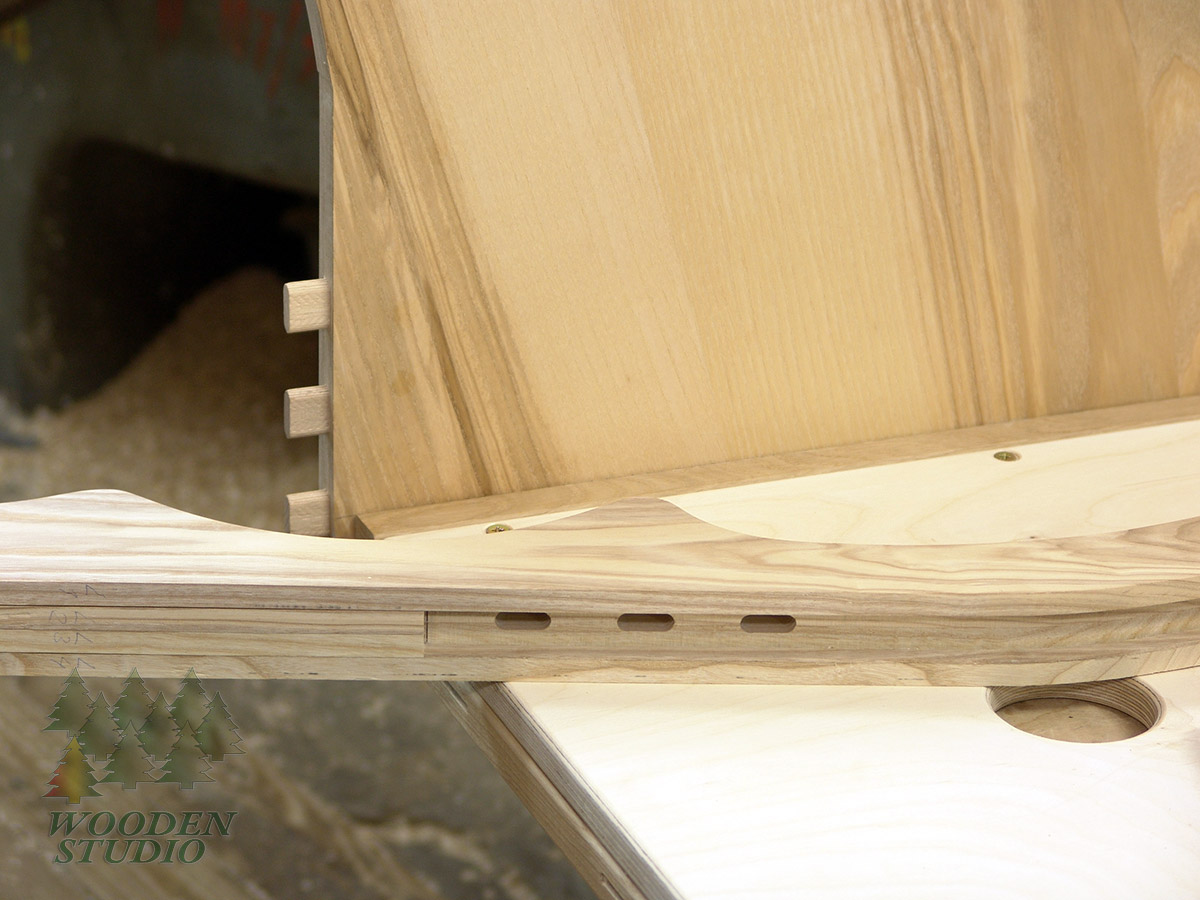

Предварительная сборка - ножка и боковина угловой кровати

Дальнейшие работы связаны с окончательной прирезкой основных и декоративных элементов угловой кровати, а так же с последующей их склейкой.

Торцевание в размер боковины угловой кровати

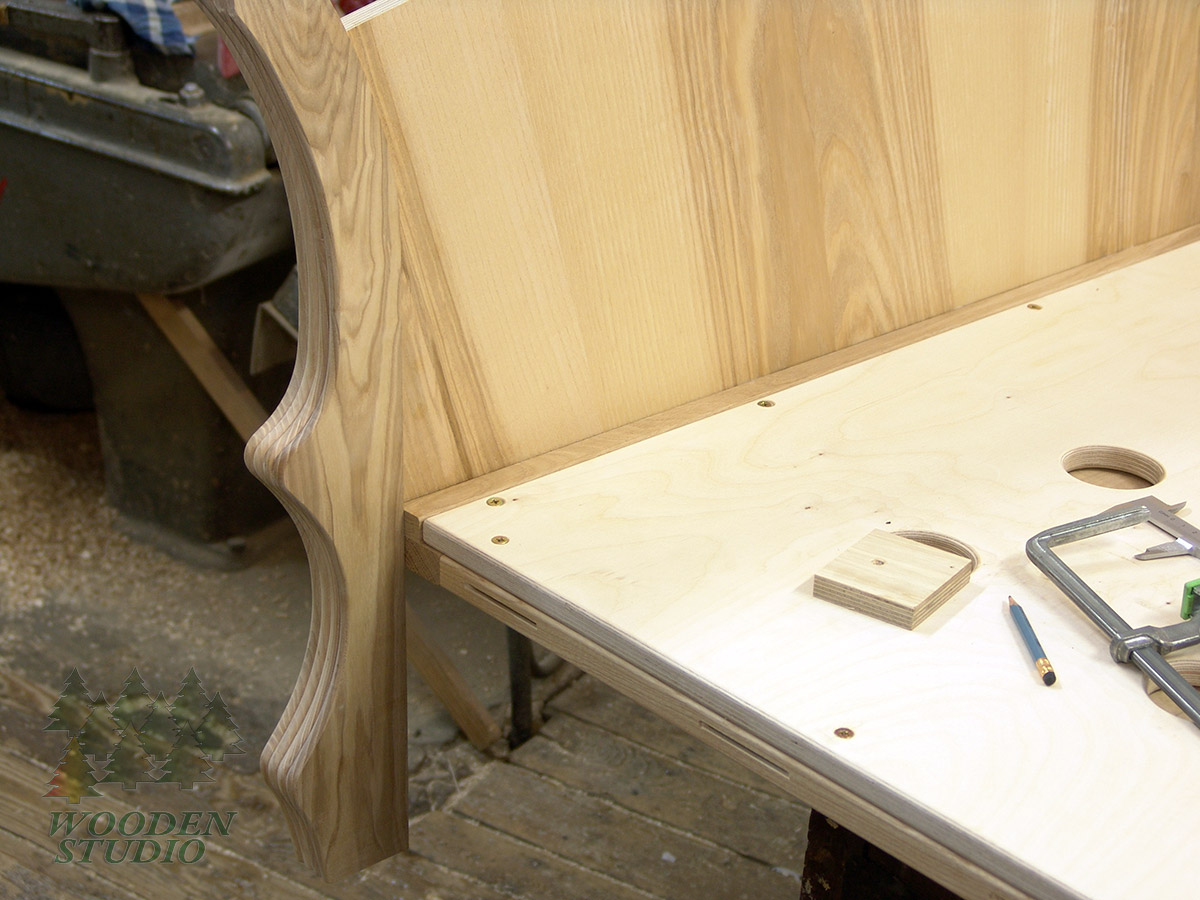

Фрагмент боковины угловой кровати

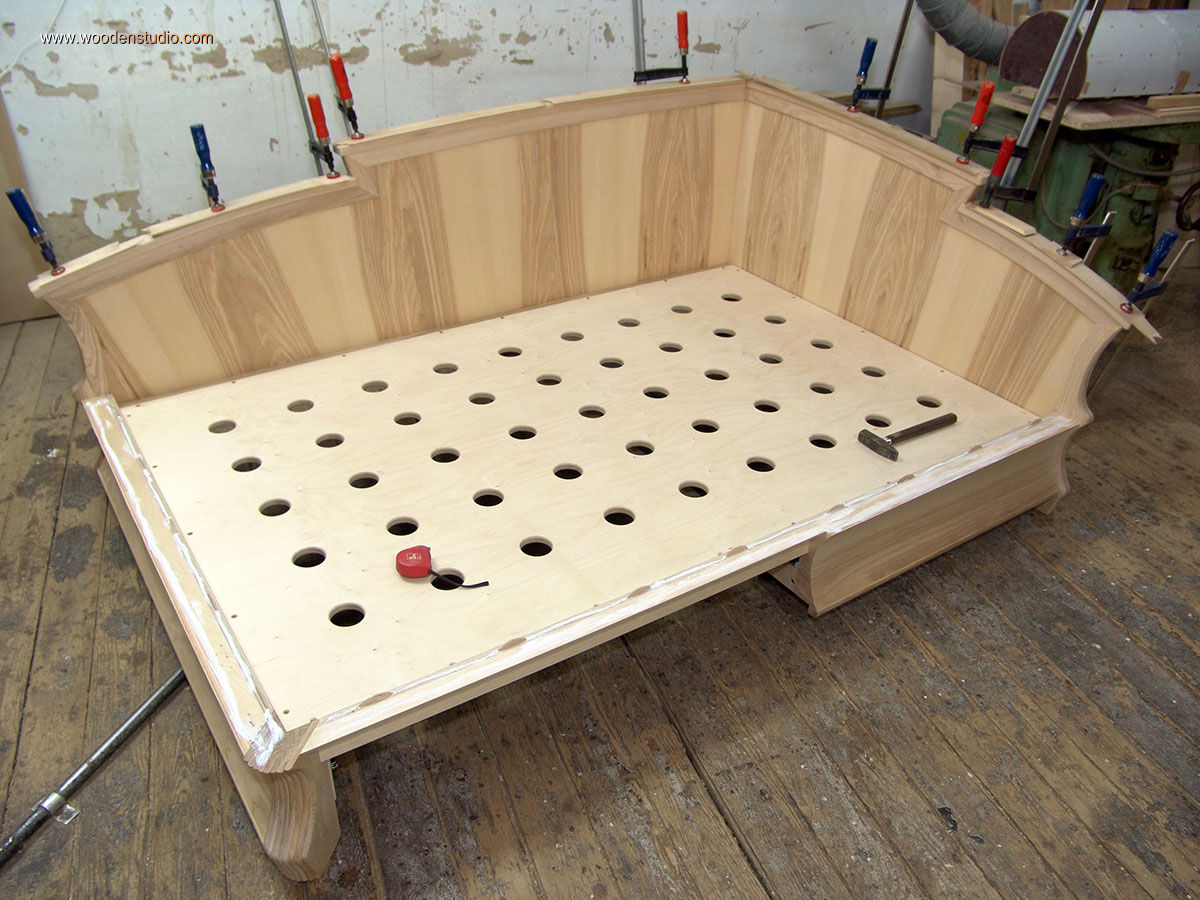

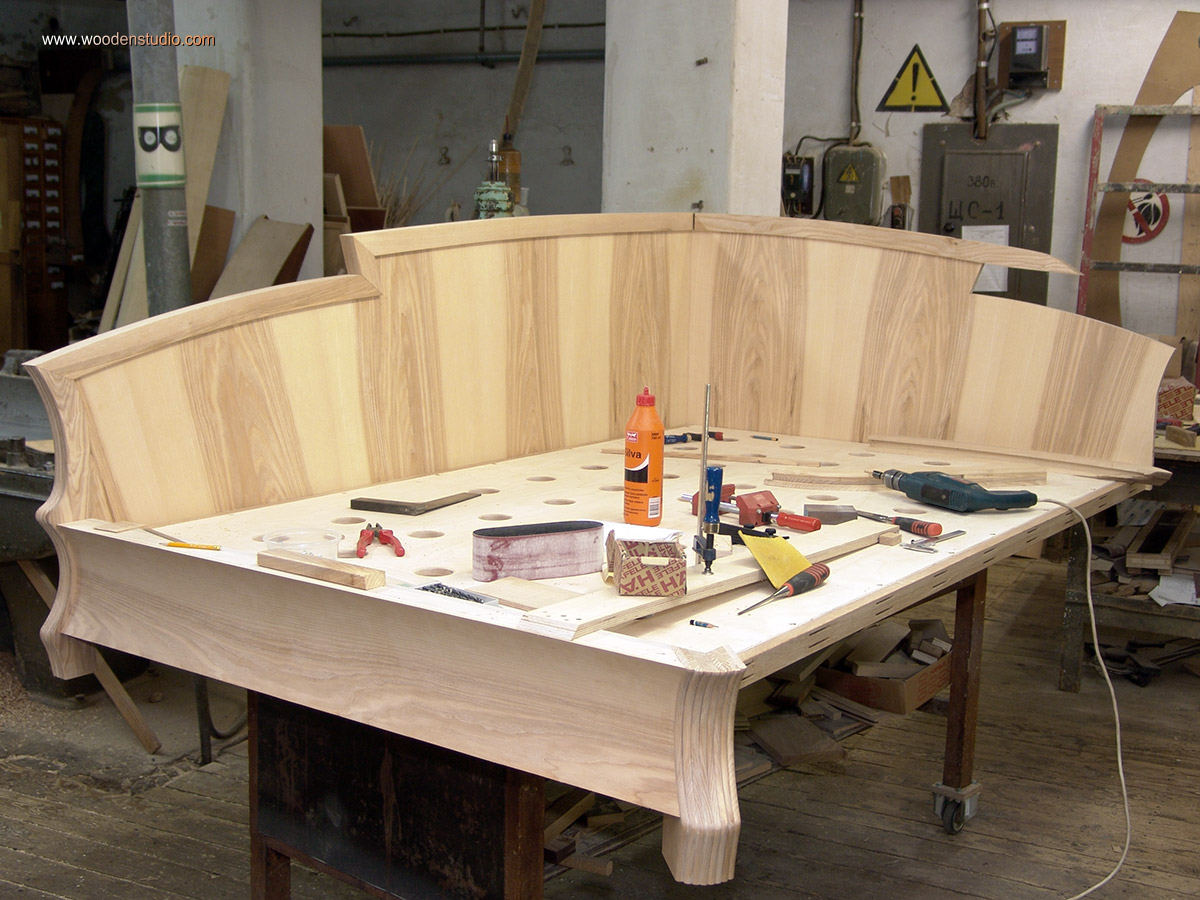

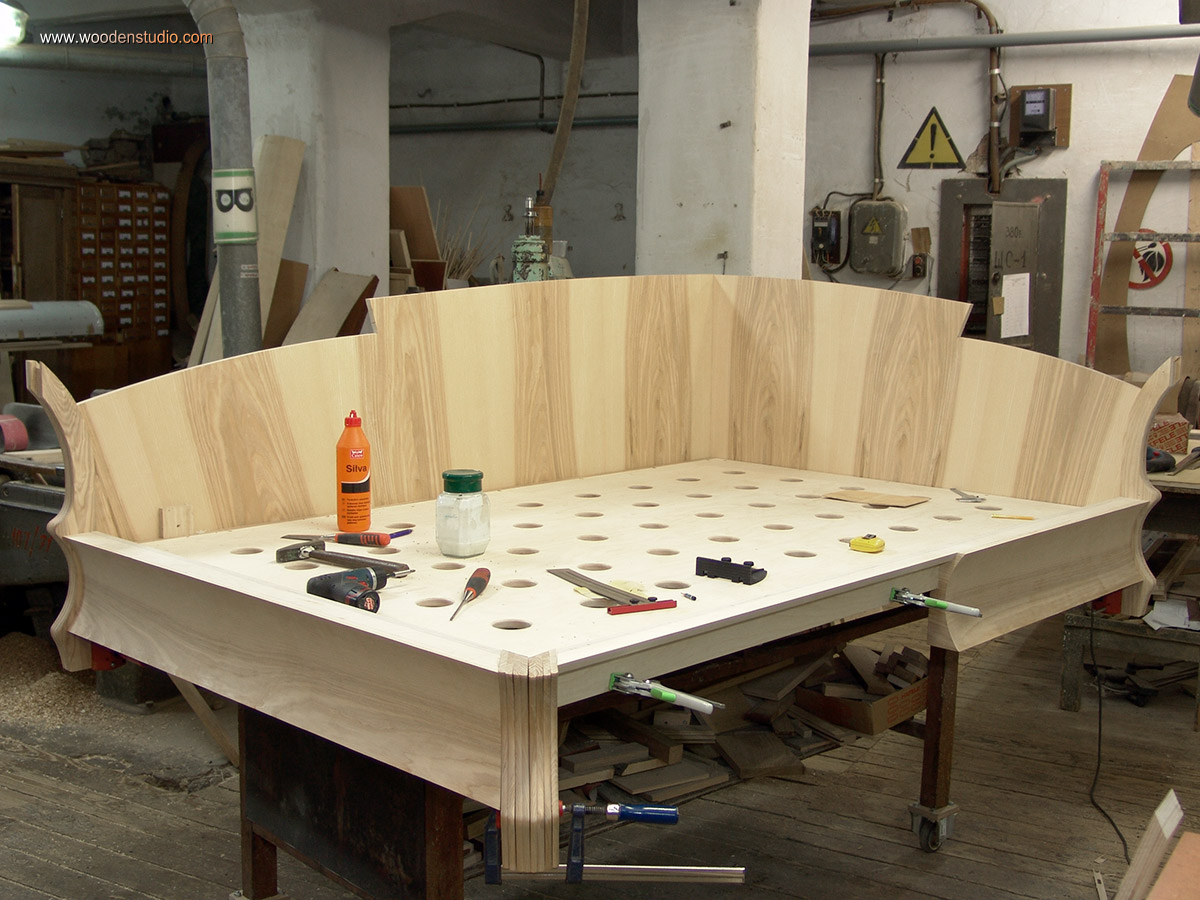

Предварительная сборка элементов угловой кровати
Угловая ножка из ясеня

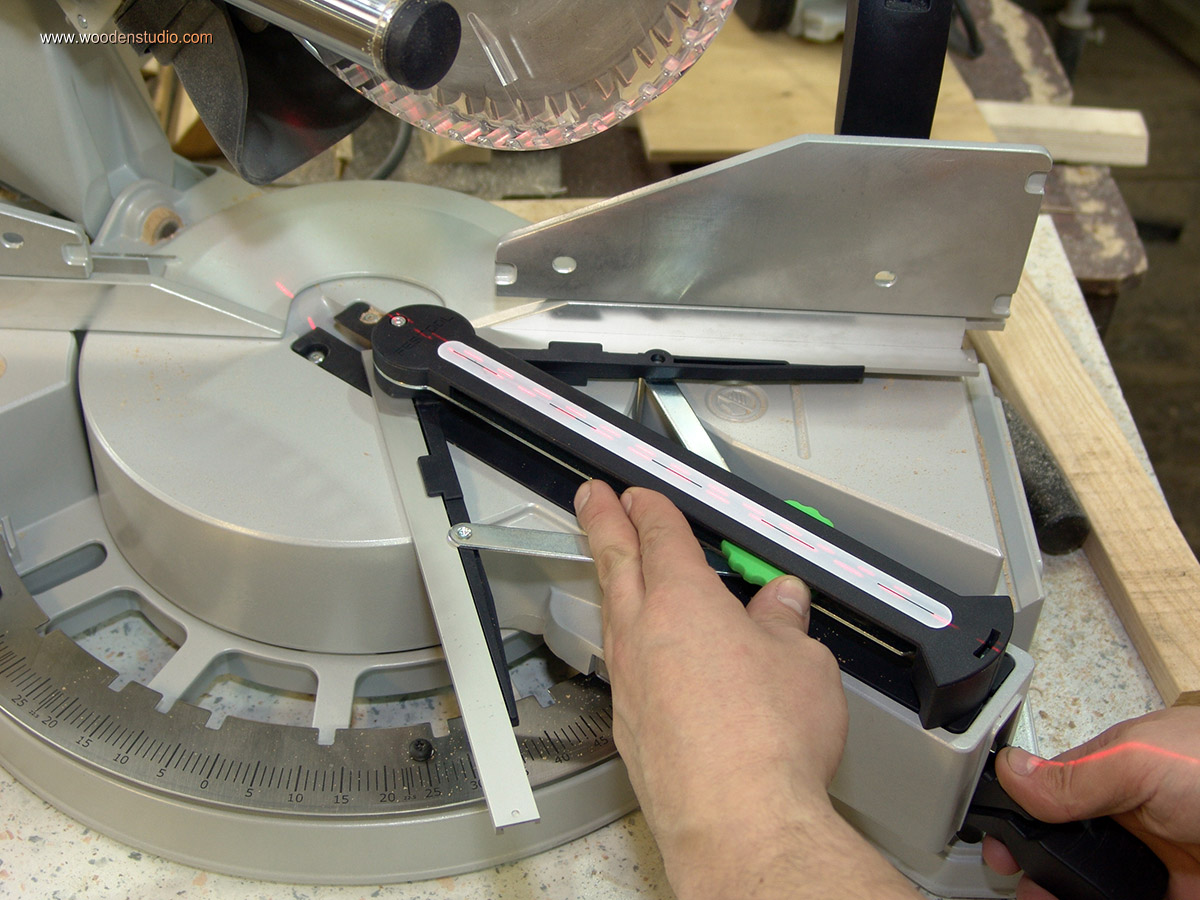

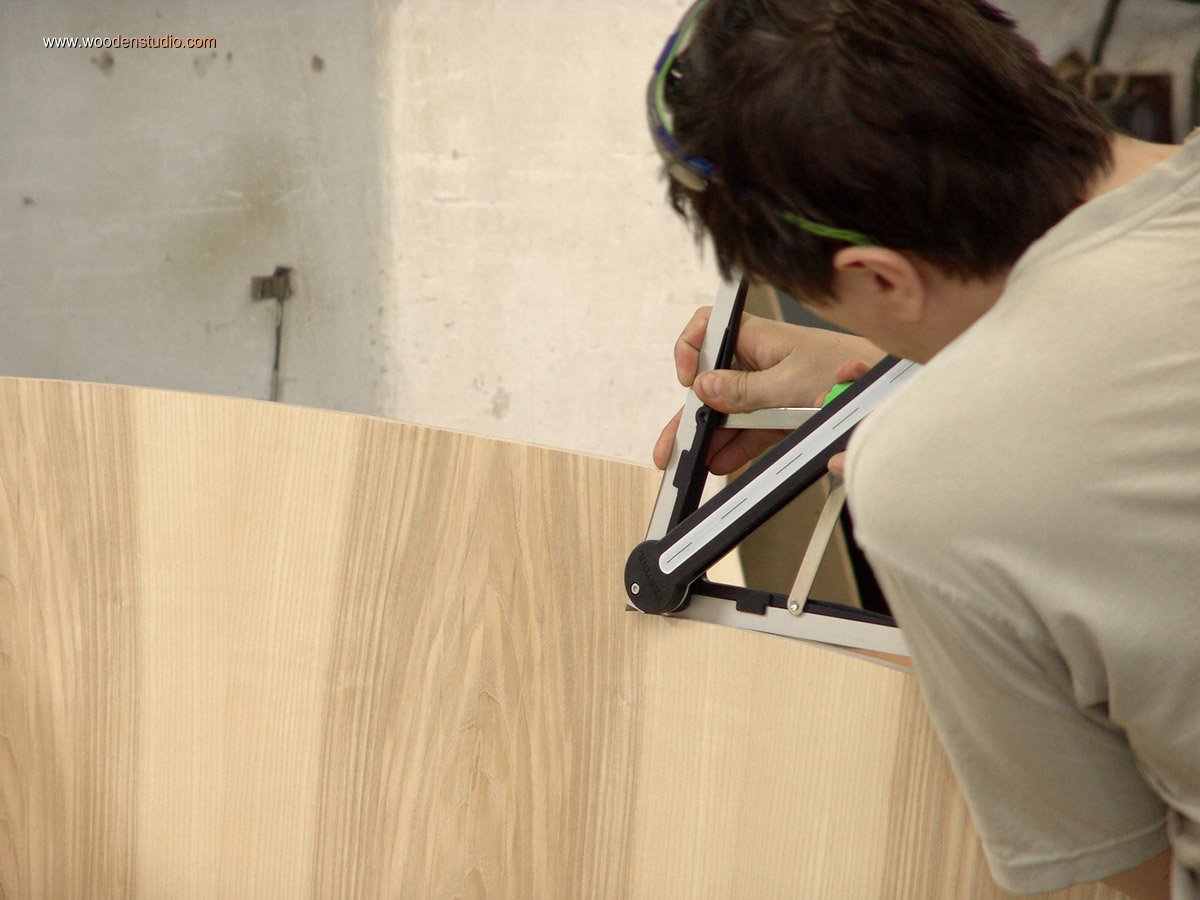

Измерение угла малкой-угломером

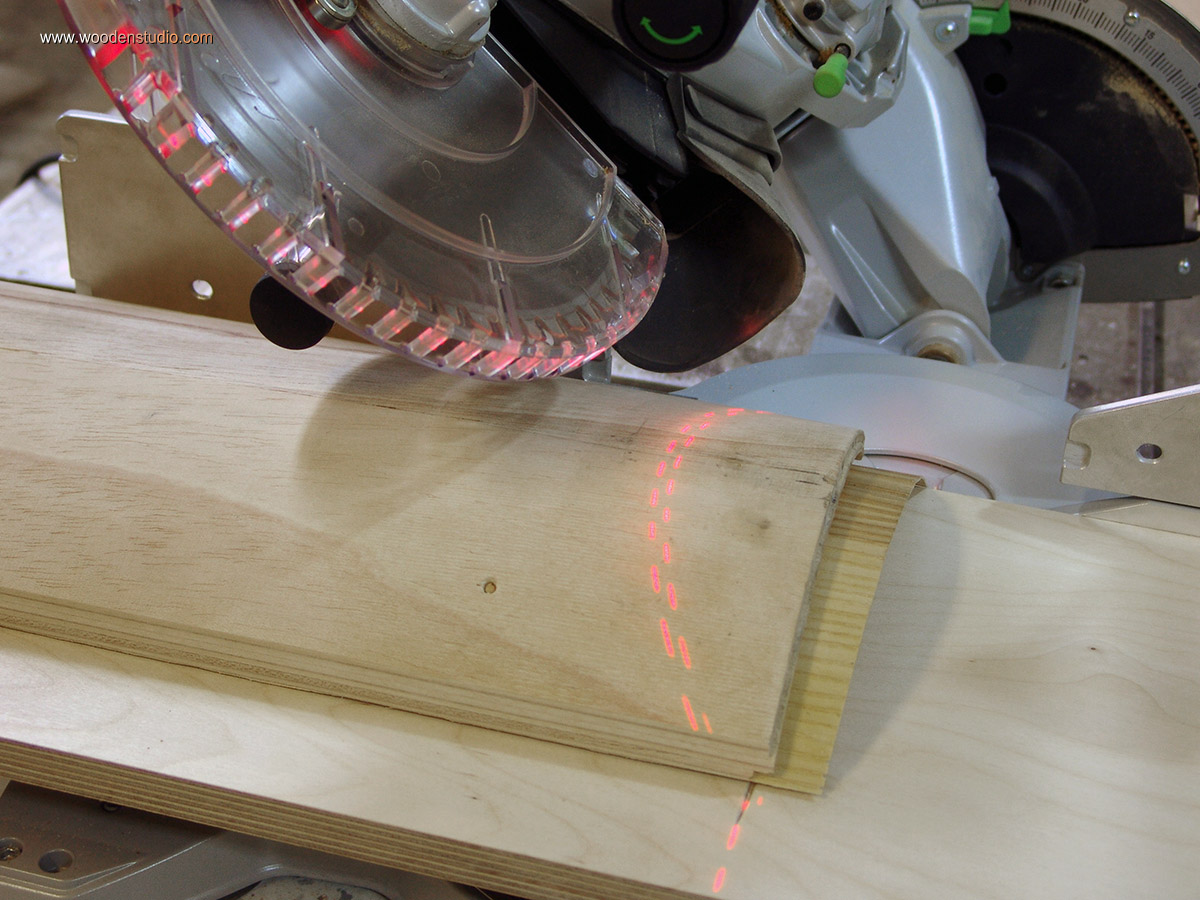

Настройка угла торцовочной пилы по лазерному лучу

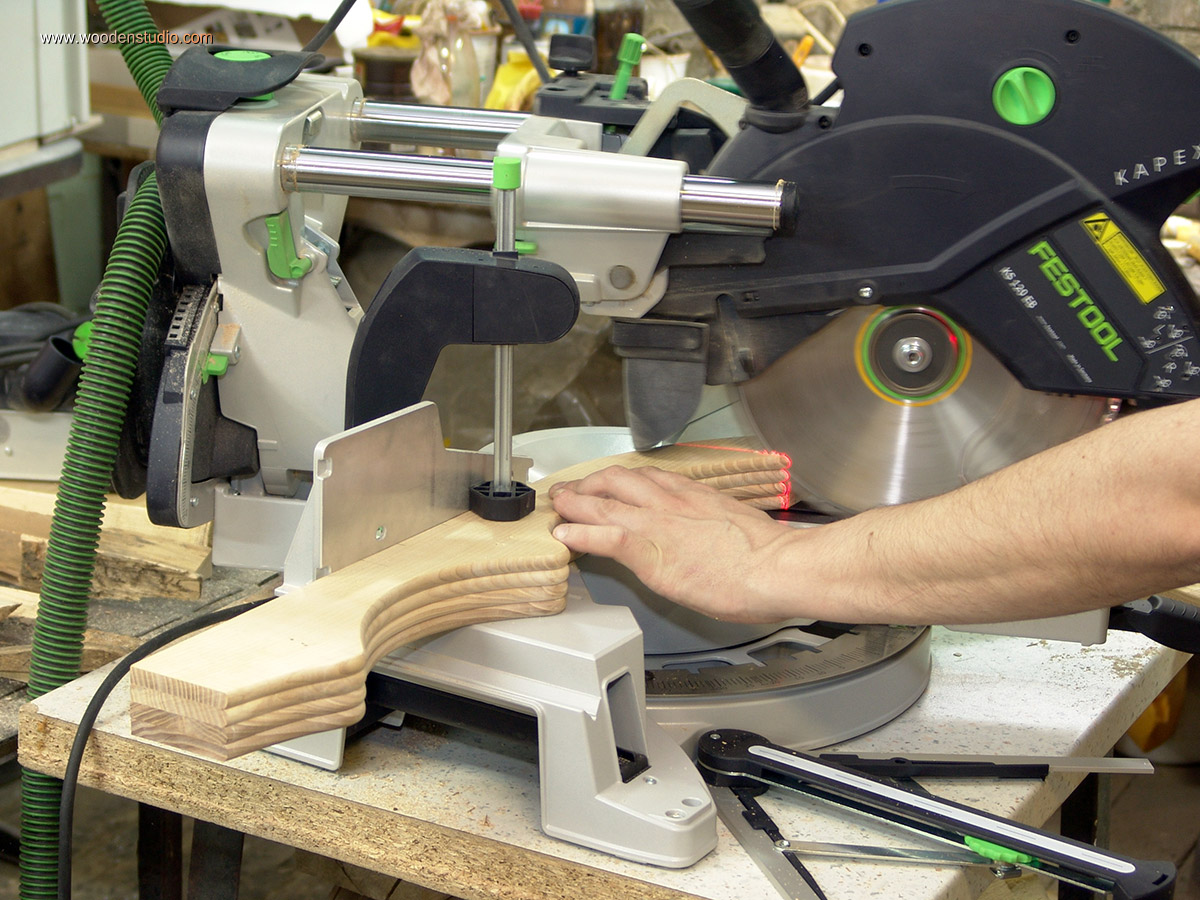

Торцевание под углом

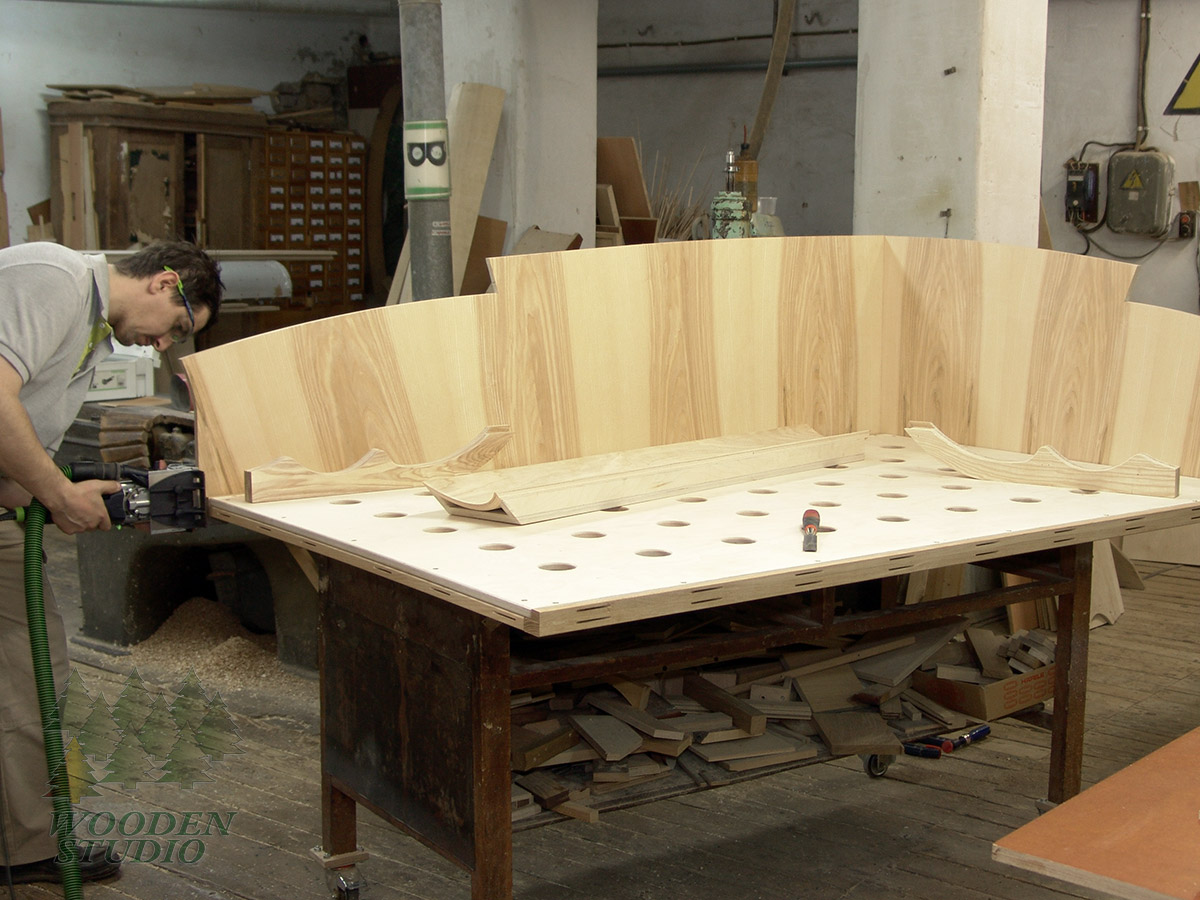

Работа над элементами обкладки угловой кровати

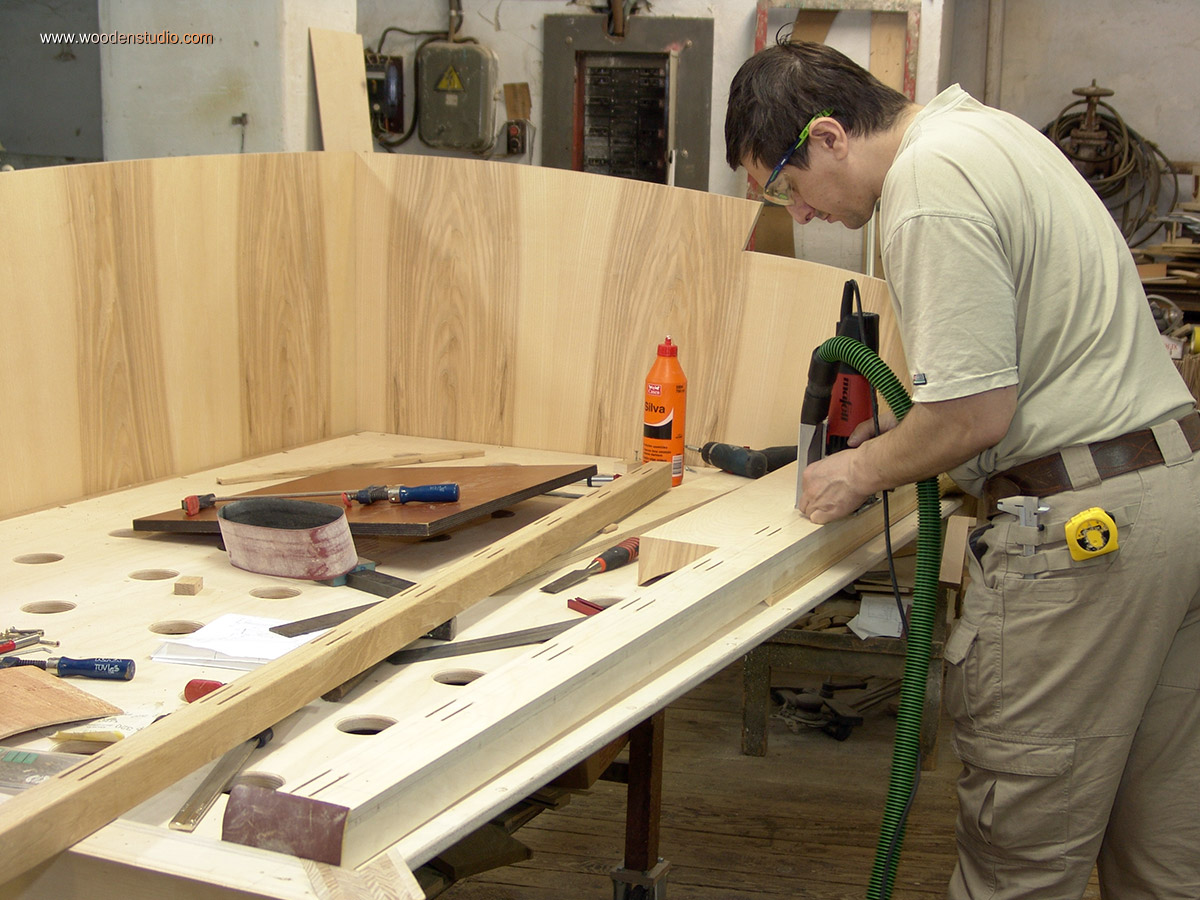

Фрезерование пазов ламельным фрезером

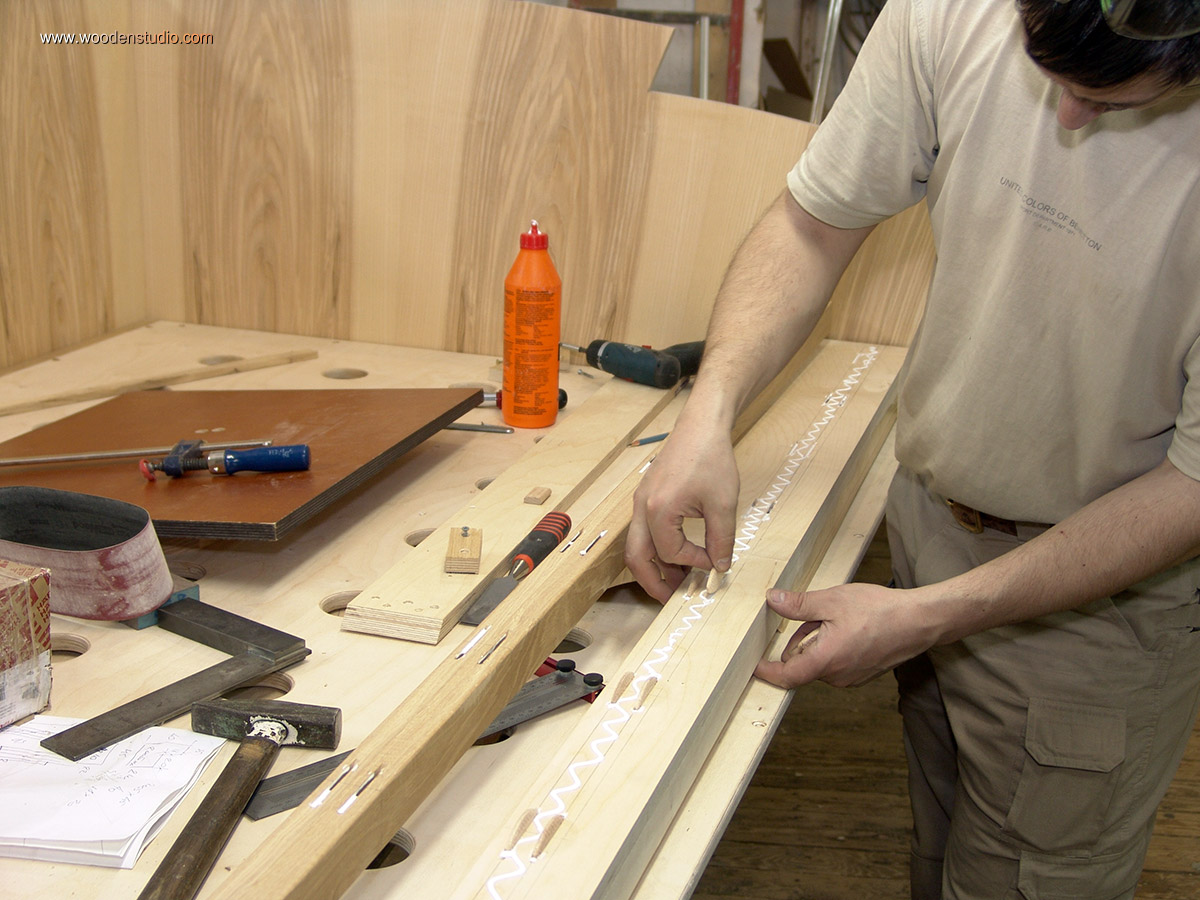

Вклеивание плоских шипов
Нанесение клея на элементы угловой кровати

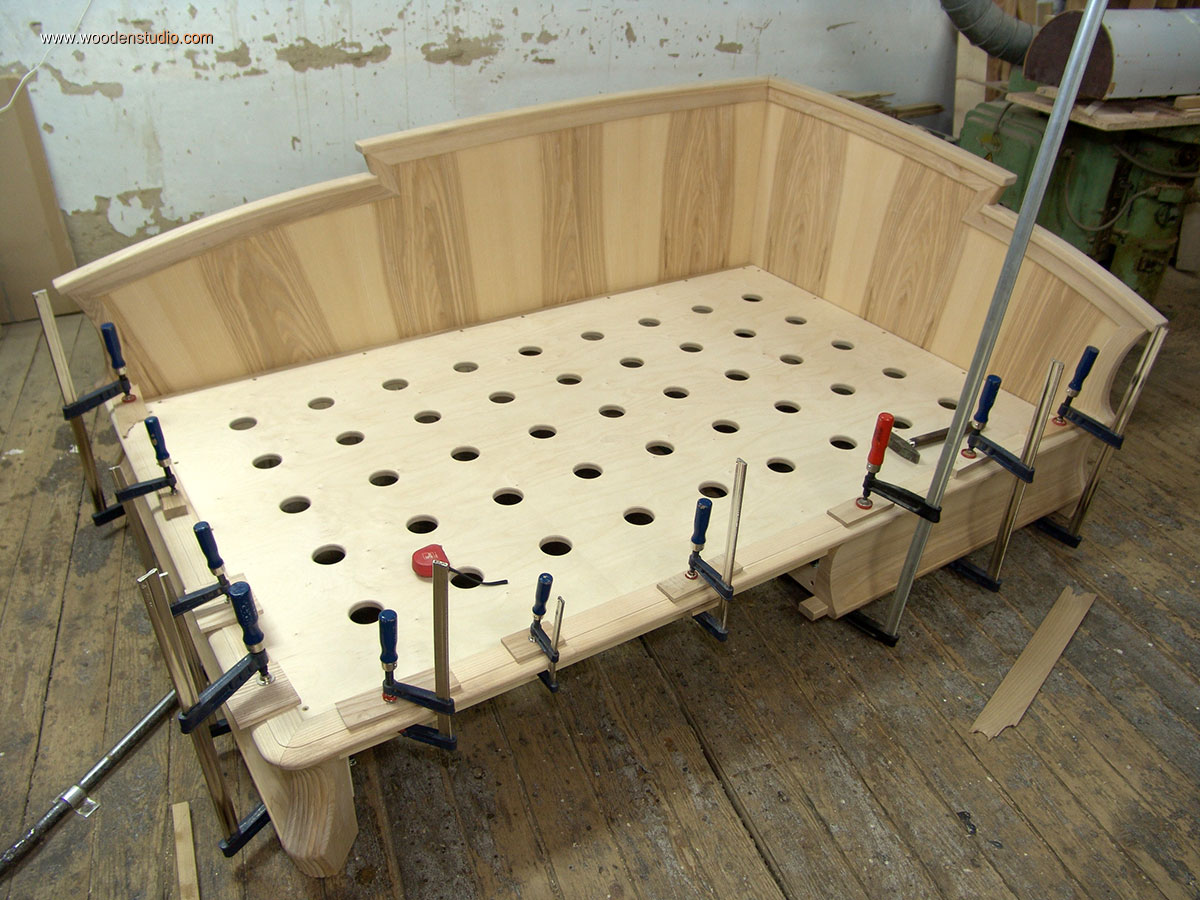

Фиксация струбцинами декоративной накладыки угловой кровати

Следующий этап — тонирование и лакирование узлов и деталей. Естественно, по всем правилам, с обязательной межслойной шлифовкой.

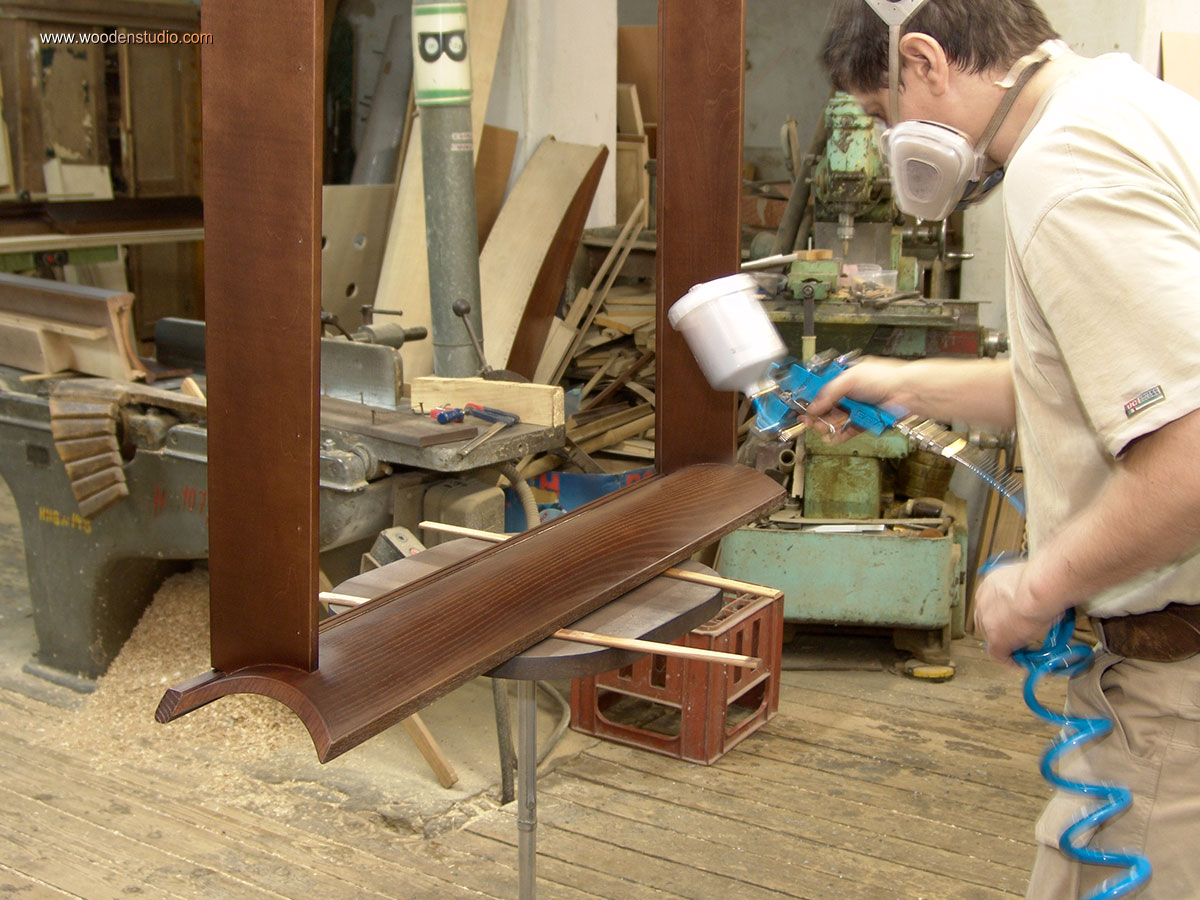

Нанесение лако-красочного покрытия на тыльную сторону выдвижного ящика

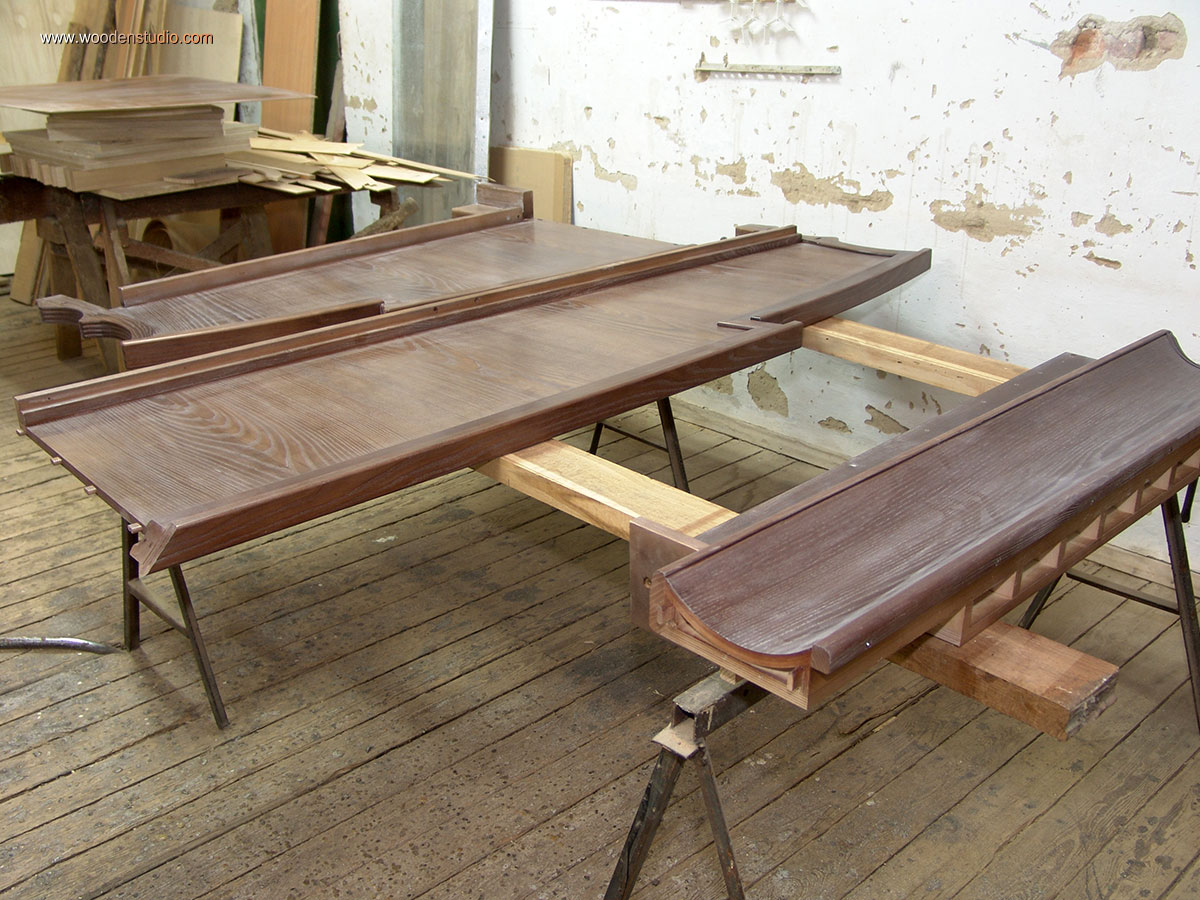

Детали кровати после промежуточной шлифовки

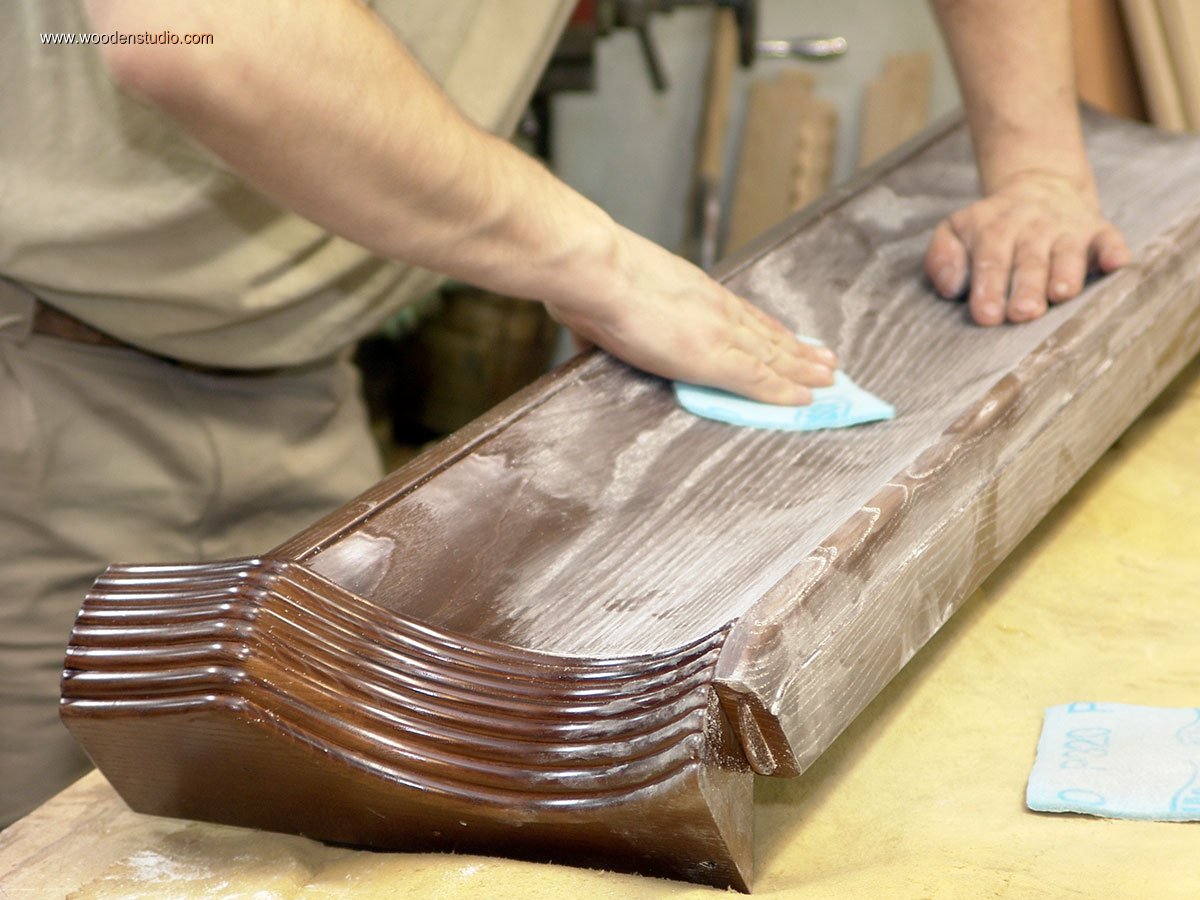

Ручная шлифовка грунта

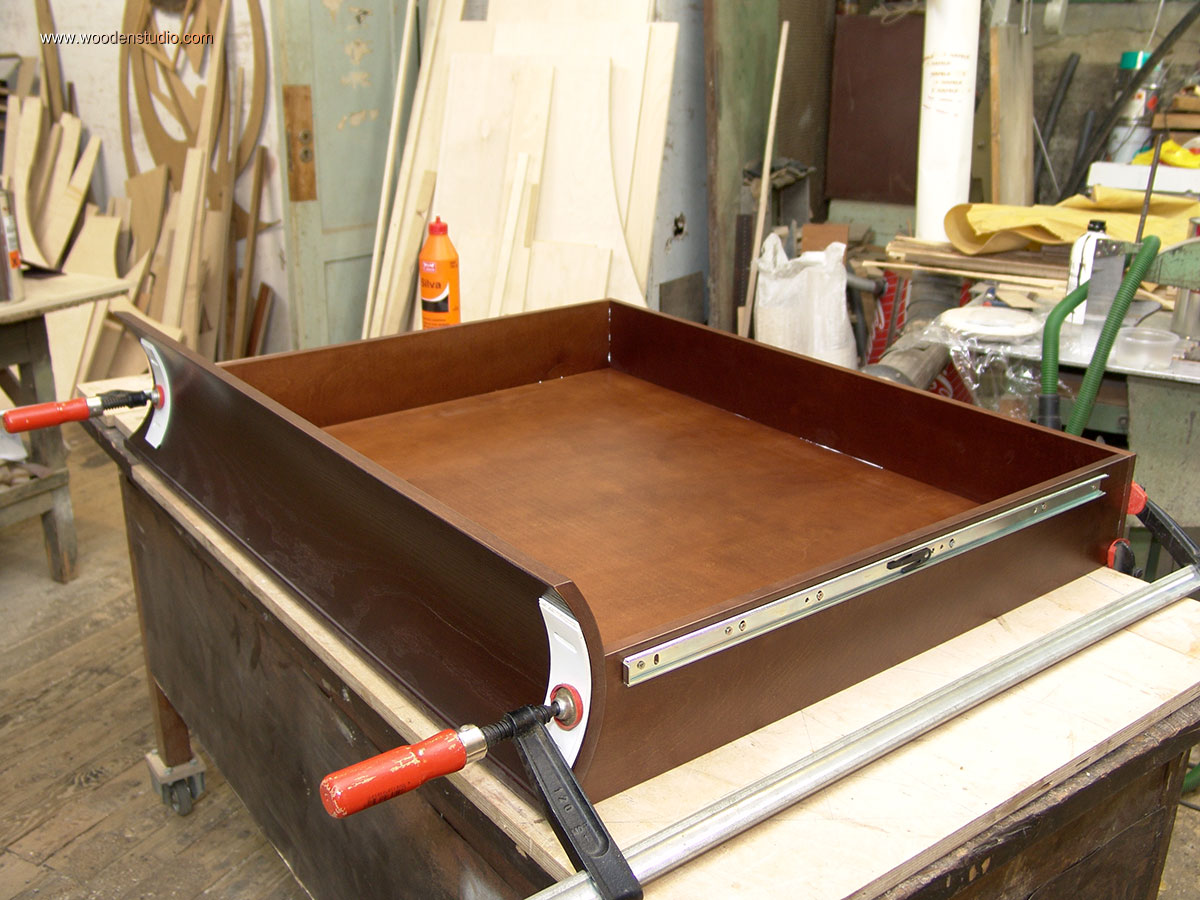

Вклеивание дна в выдвижной ящик угловой кровати

Теперь, традиционно после покраски, кровать собирается в мастреской. Проверяется работа всех механизмов под нагрузкой, в данном случае выдвижного ящика. Затем доставляется клиенту и собирается на месте. Немного оставшихся фото.

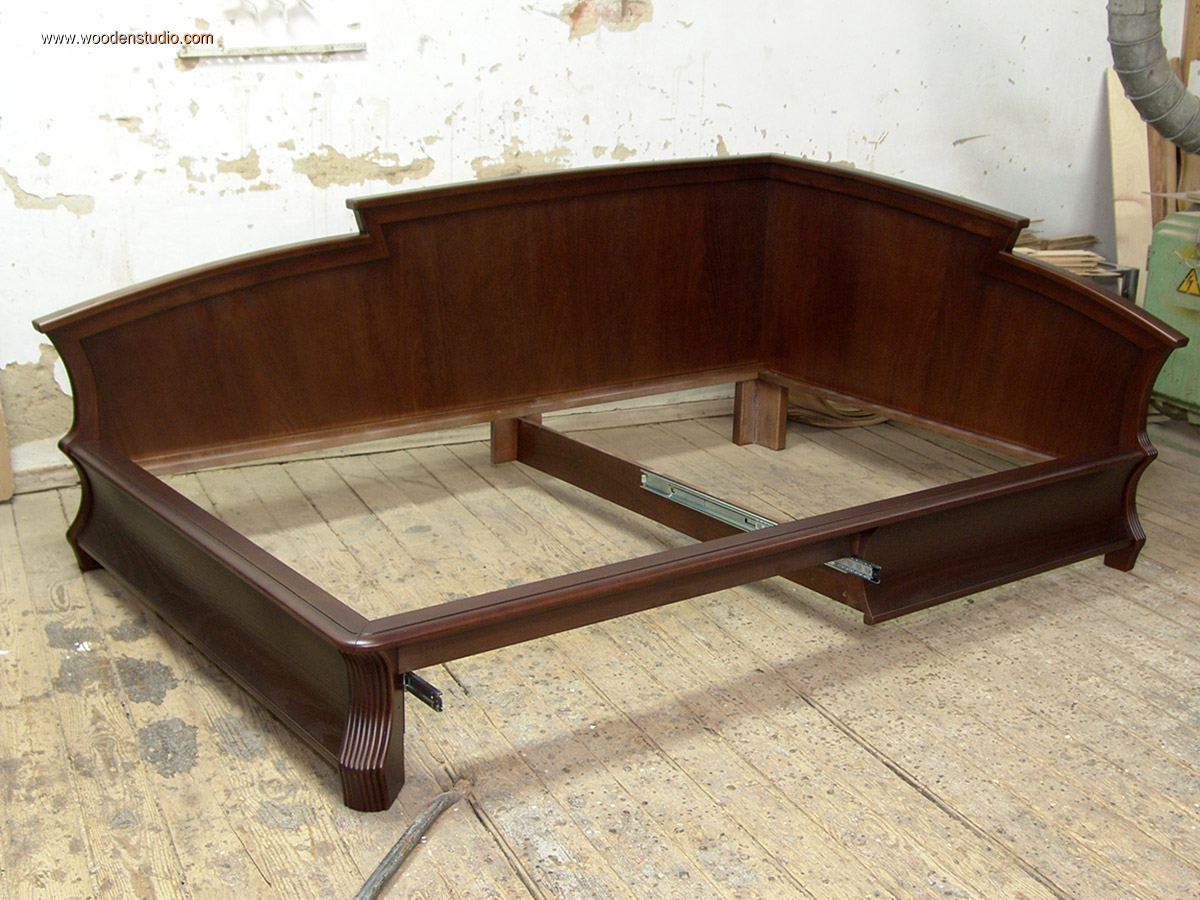

Сборка каркаса угловой кровати из ясеня
Фанерное дно угловой кровати из ясеня

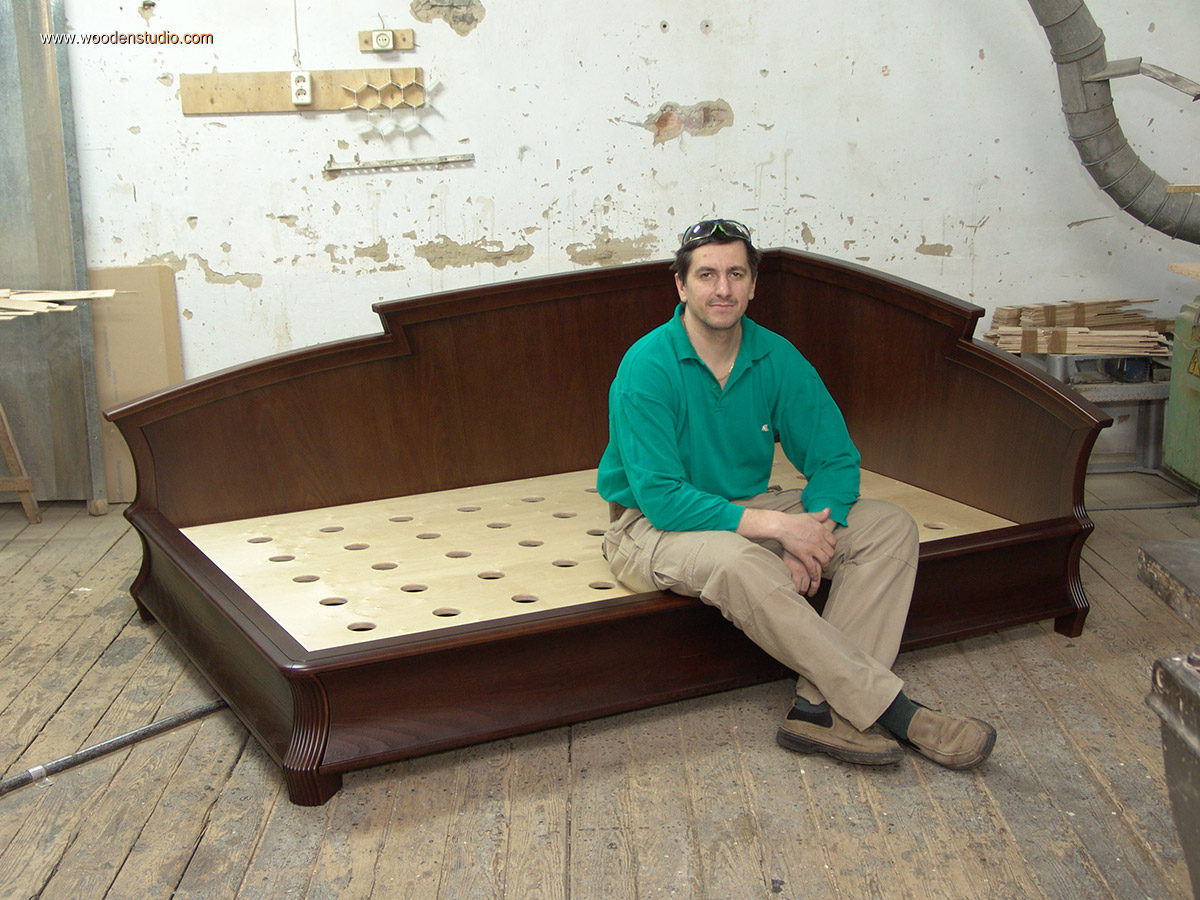

Автор проекта - Дмитрий Довженко

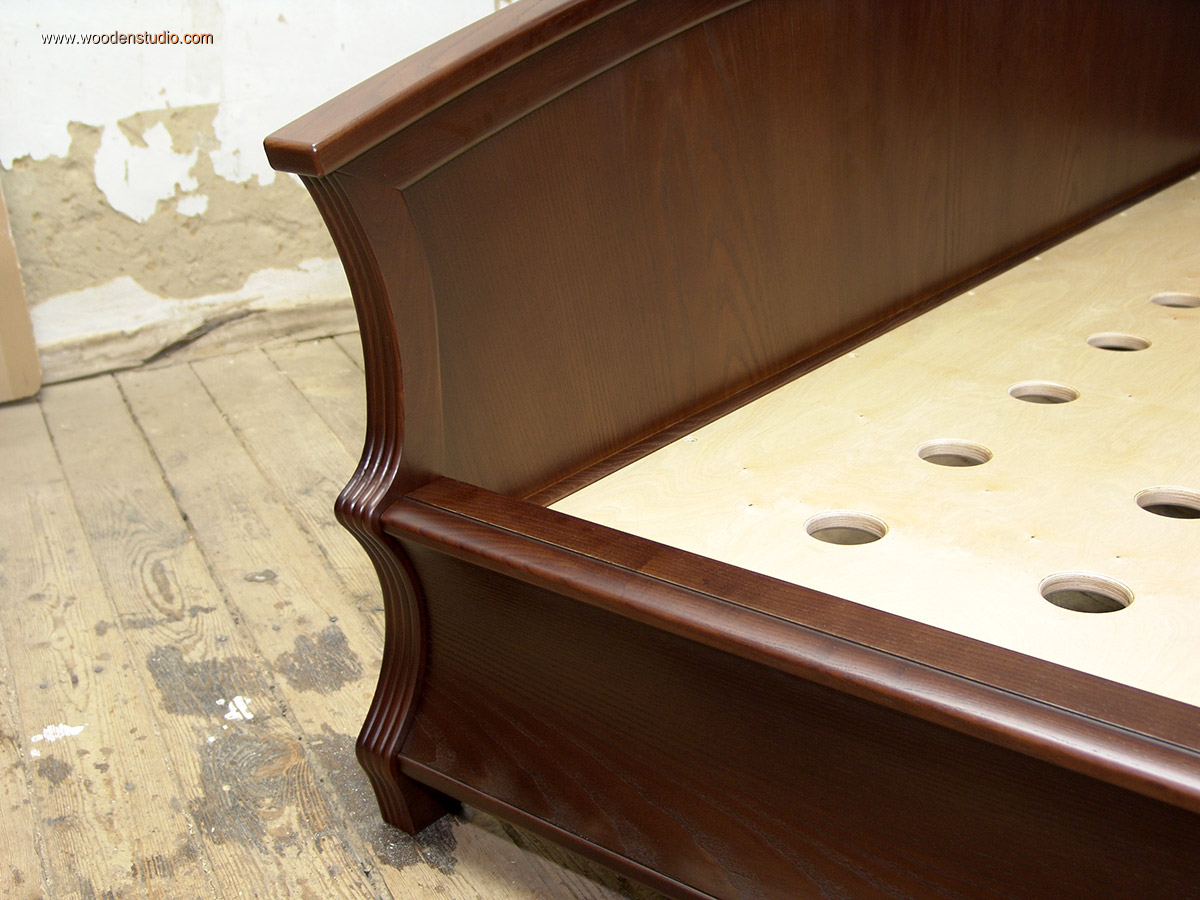

Фрагмент угловой кровати из ясеня

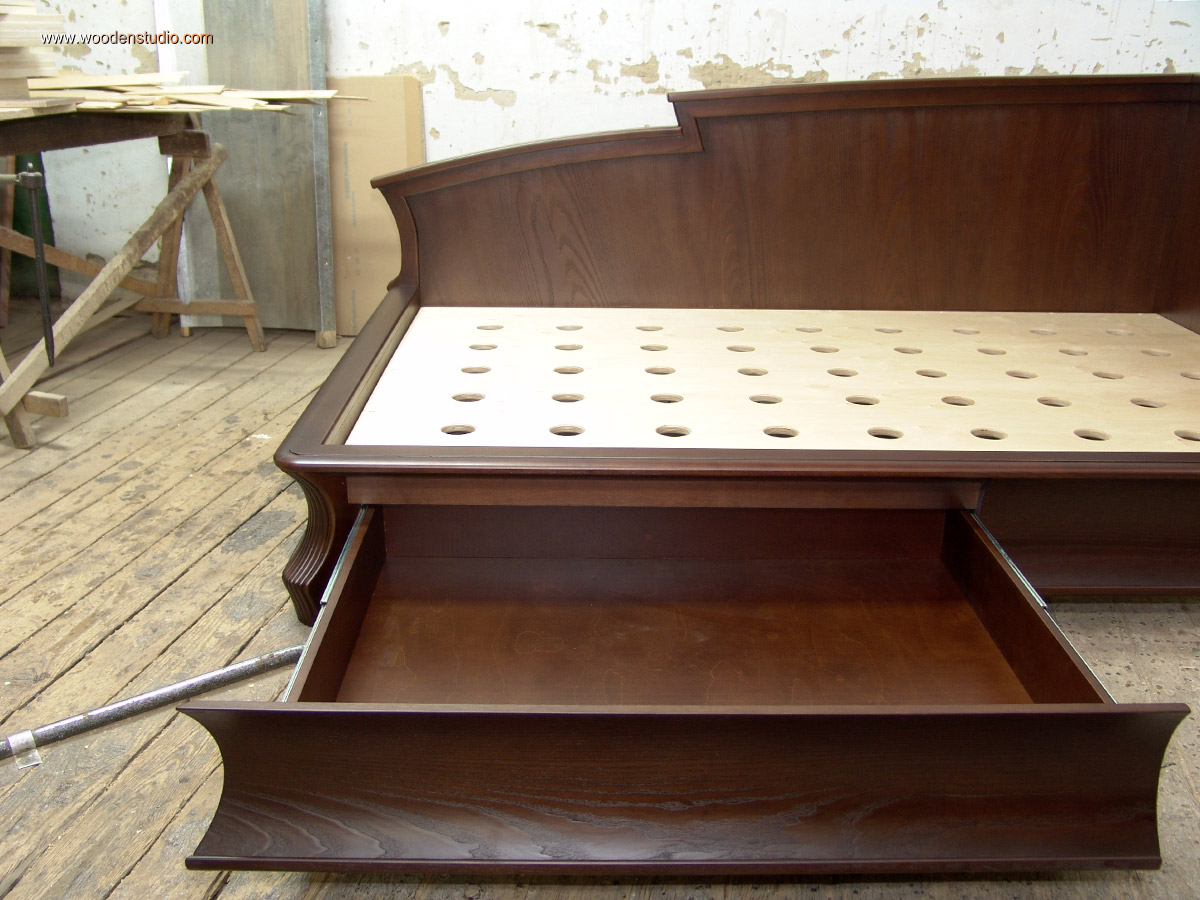

Выдвижной ящик угловой кровати на телескопических направляющих

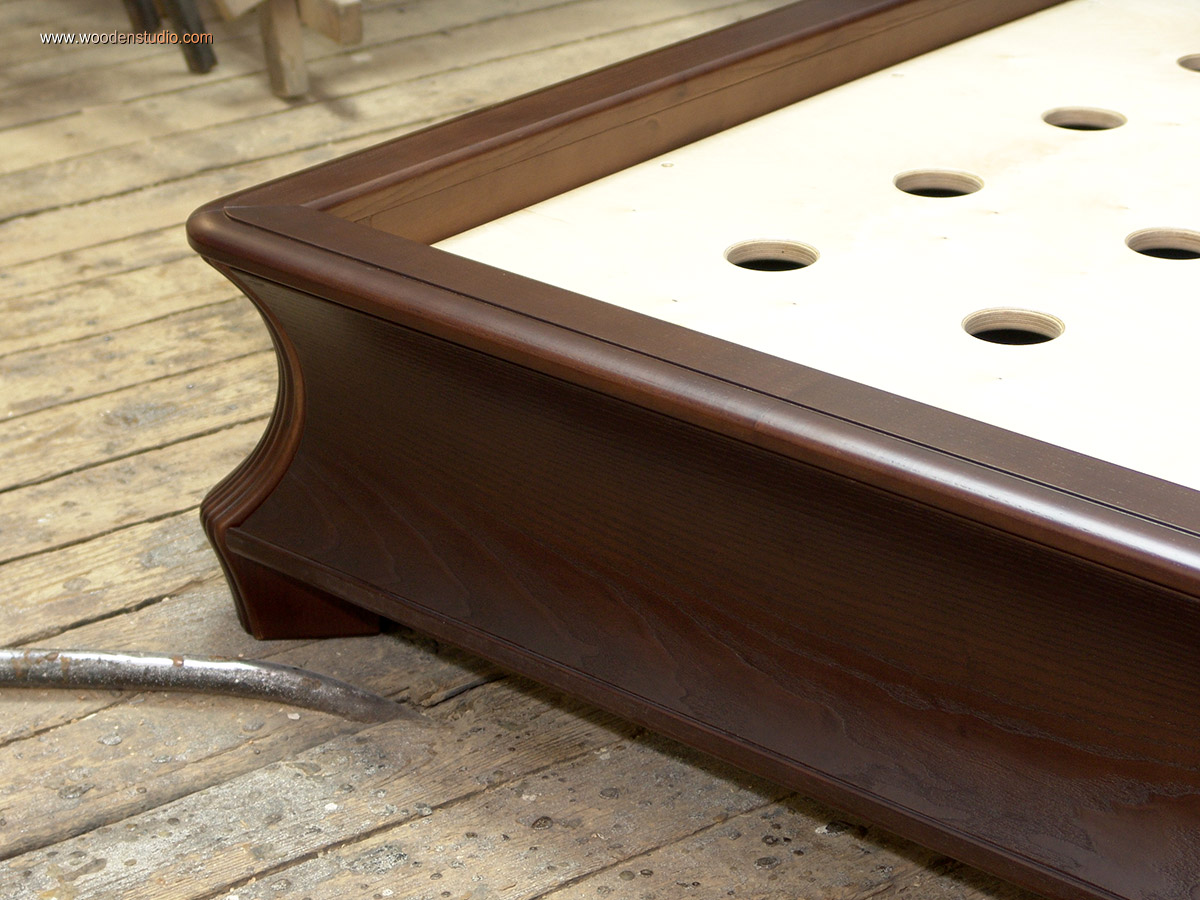

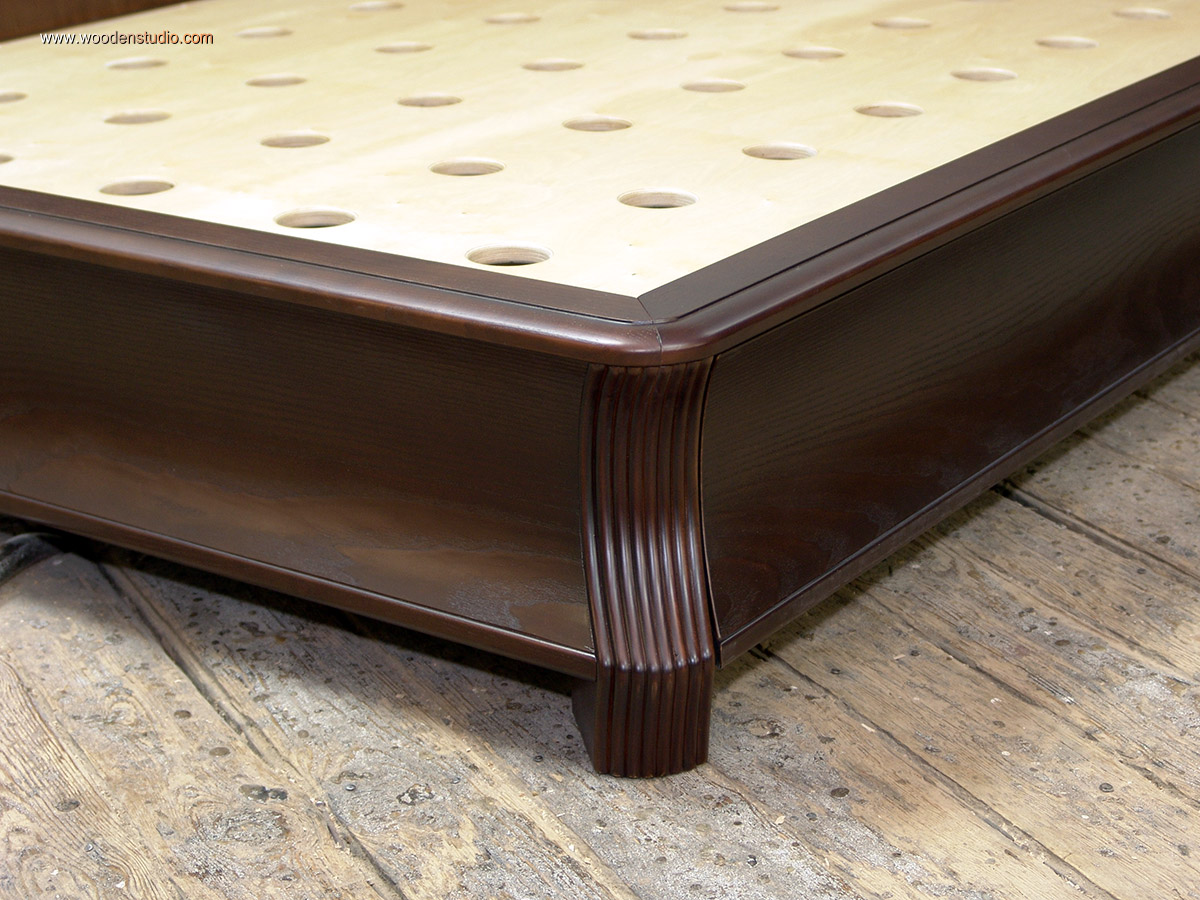

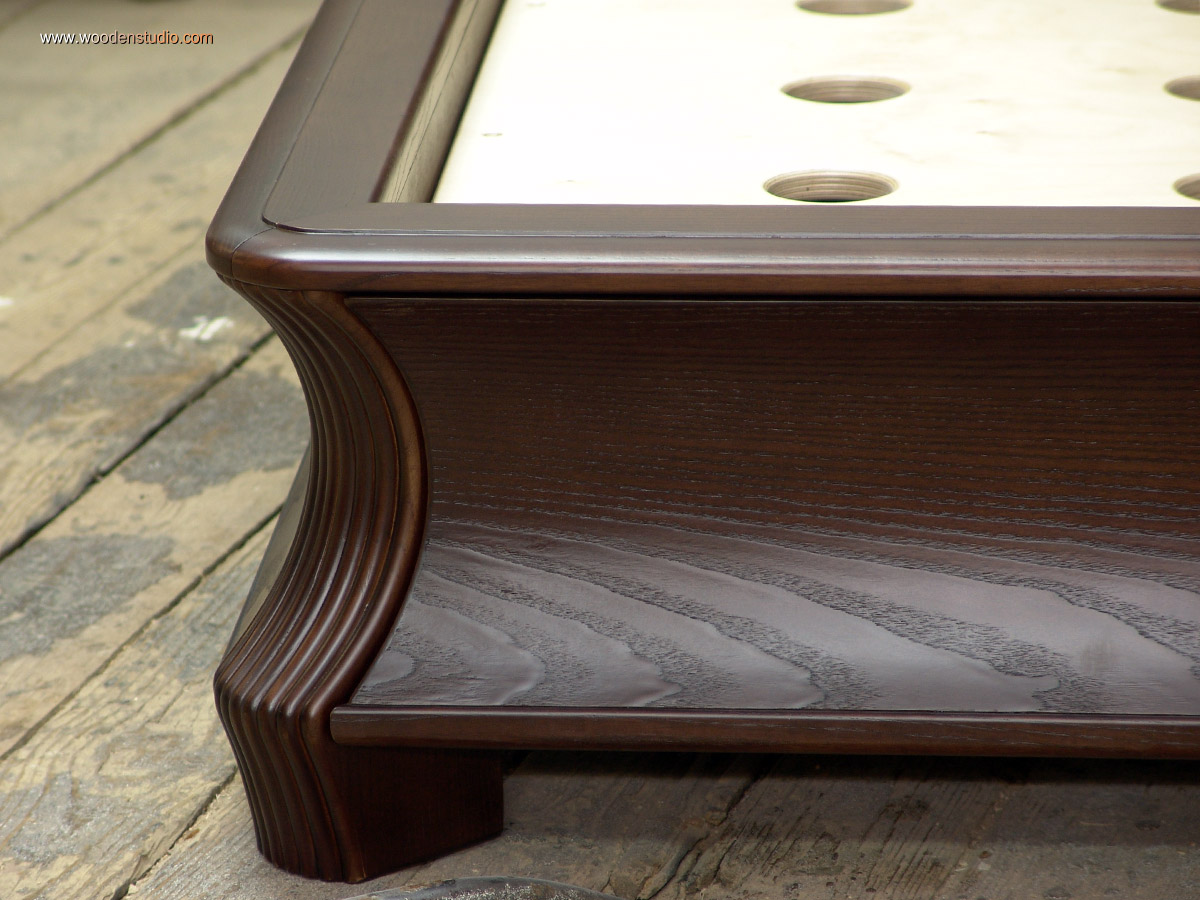

Внешний угол кровати с угловой ножкой

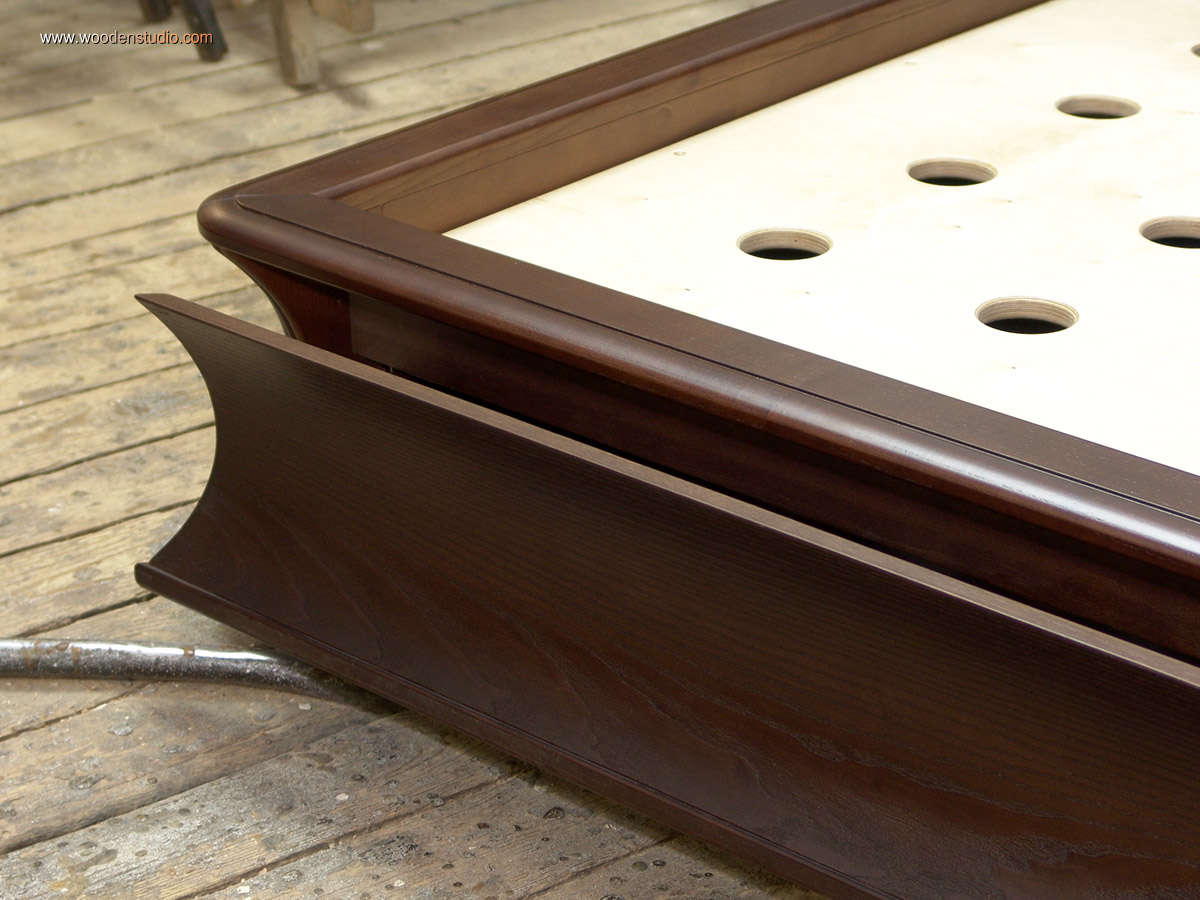

Фрагмент выдвижения ящика для белья угловой кровати
Фигурная ножка угловой кровати
Фрагмент угловой кровати

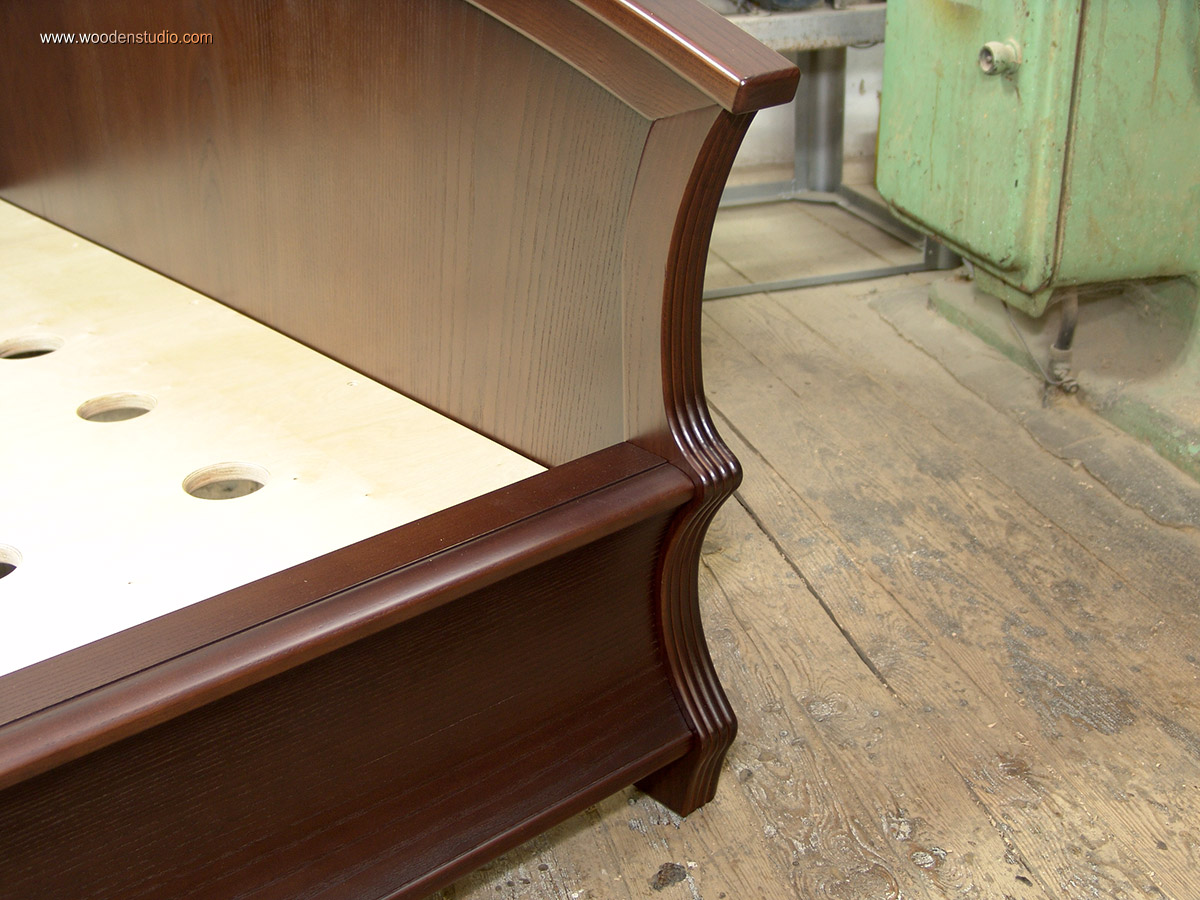

Левая сторона угловой кровати
Правая сторона угловой кровати
Предварительная установка угловой кровати в комнате
Проверка работы ящика для белья угловой кровати
Готовая угловая кровать из ясеня
Матрац на угловой кровати из дерева
