Нано аквариум - изготовление подставки и светильника.
( Четверг, 15 Января 2015. Автор: Дмитрий Довженко. Просмотров: 16134. )

Пресноводная медуза Craspedacusta sowerbyi

Проект: июль 2009

Хочу начать рассказ не с процесса подбора, расскроя или строгания древесины, а совершенно с другой истории.

Закономерно возникает вопрос, что это за чудо справа и зачем оно здесь? Отвечу — это пресноводная медуза, с загадочным названием «Craspedacusta sowerbyi».

Конечно, сегодня я то «в курсе» что и к чему, но каково было мое удивление, когда на мелководье преснводного озера вдруг увидел живую медузу. Потом еще одну, и еще...

Убедившись, что со мной все в порядке и глаза не врут, уже через пару минут звонил специалисту в этом направлении.

«Голос в трубке» спросил у меня о возможности предоставить несколько экземпляров. Естественно с удовольствием выполнил просьбу и уже через некоторое время емкость с необычным содержимым была доставлена «на базу».

Никак не мог представить, что уже утром буду снова удивляться. Оказывается, сразу после моего звонка уже разрабатывался «секретный проект» и после «доставки груза» всего за одну ночь для этих существ был подготовлен аквариум, композиция и все необходимое оборудование. Под утро я уже рассматривал первые фотографии, с трудом веря своим глазам.

Пресноводная медуза «Craspedacusta sowerbyi» в аквариуме

Еще через несколько дней к медузам были подселены новые соседи! Поразителен один важный момент — аквариум имеет форму куба с размерами 170×170×170мм, с объемом приблизительно 5 литров. И в этом объеме, благодаря рукам опытнейшего человека, вместился целый неведомый для нас мир.

Долго всматриваясь в эту живую красоту вспоминал, что примерно 2000 лет дней тому назад, в жаркий июльский день 2009 года, по лестнице спускался в прохладную мастерскую человек. Был ли у него в руках ноутбук, или бумаги с чертежами, не помню. Но визит был связан с небольшим заказом — изготовлением подставки под нано аквариум.

Словосочетание «нано аквариум» я тогда услыхал впервые, так как аквариумистикой не увлекался. Но это не помешало мне понять, что именно надо сделать. Тем более, что чертежи были предоставлены. Осталось обсудить некоторые технические моменты и можно начинать...

Собственно подвел к тому, что хочу рассказать, как делал этот небольшой заказ. Тем более, что приятно самому вспомнить как работу, так и случай с которого началось знакомство с очень хорошим человеком.


Итак. Возвращаюсь на Землю или «всплываю» ;)

Несколько слов о конструкции подставки для нано аквариума.
Это небольшое фанерное основание на регулируемых ножках. Габариты основания подставки равны размерам донной части аквариума. Над самим аквариумом размещается корпус светильника. Светильник установлен на поворотной оси, что обеспечивает доступ для обслуживания нано аквариума. Поворотная ось пустотелая и при помощи двух кронштейнов объединяет основание и светильник. Основание имеет разъем к которому подсоединяется электрический провод. В свою очередь от разъема через кронштейны и поворотную ось, другой провод подает питание на осветительную арматуру.

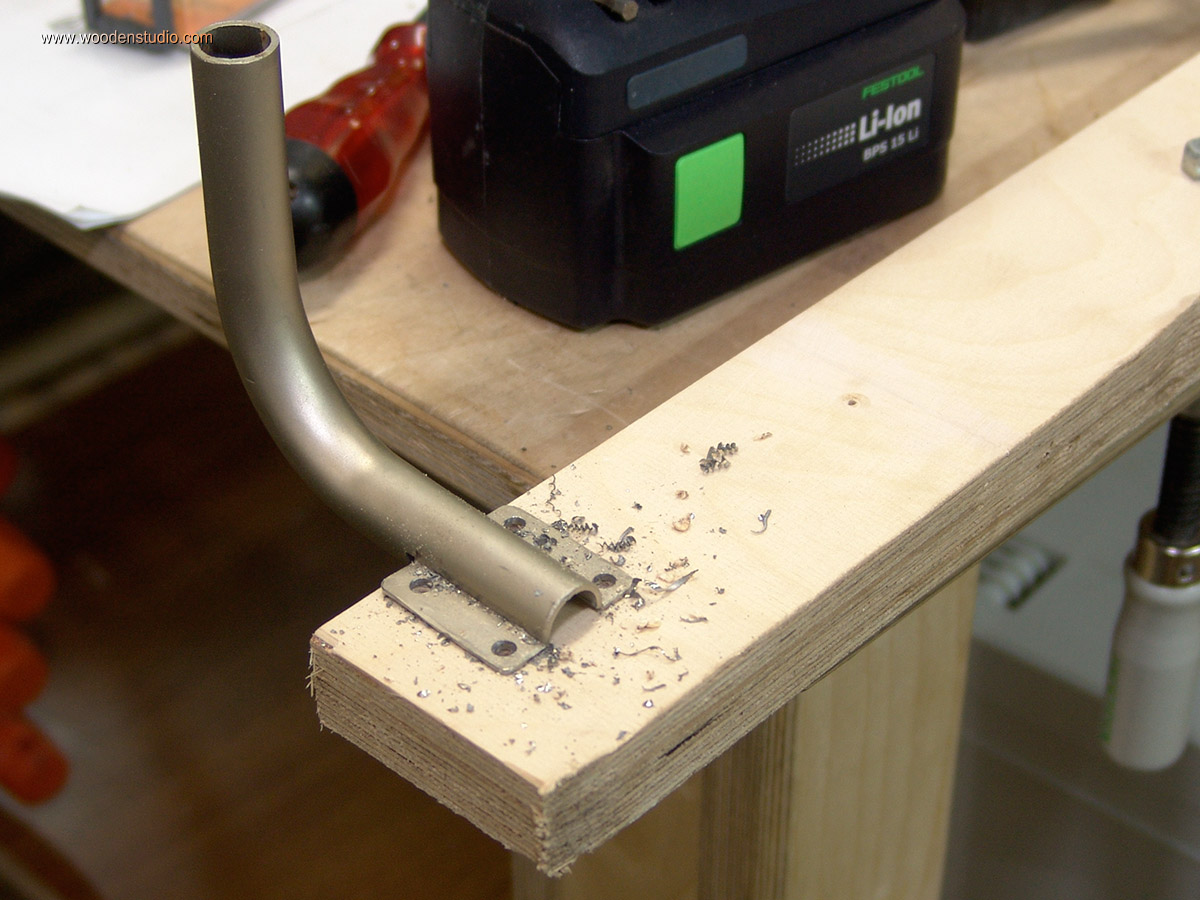

В начале занялся изготовлением кронштейнов. За основу были взяты поворотные уголки для кухонной мебели. На фрезерном станке по металу, сделал надрез и разогнул трубки, получив таким образом плоскости для крепления. В плоскостях просверлил отверстия для шурупов и покрыл скрытые части кронштейнов «жидкой резиной».

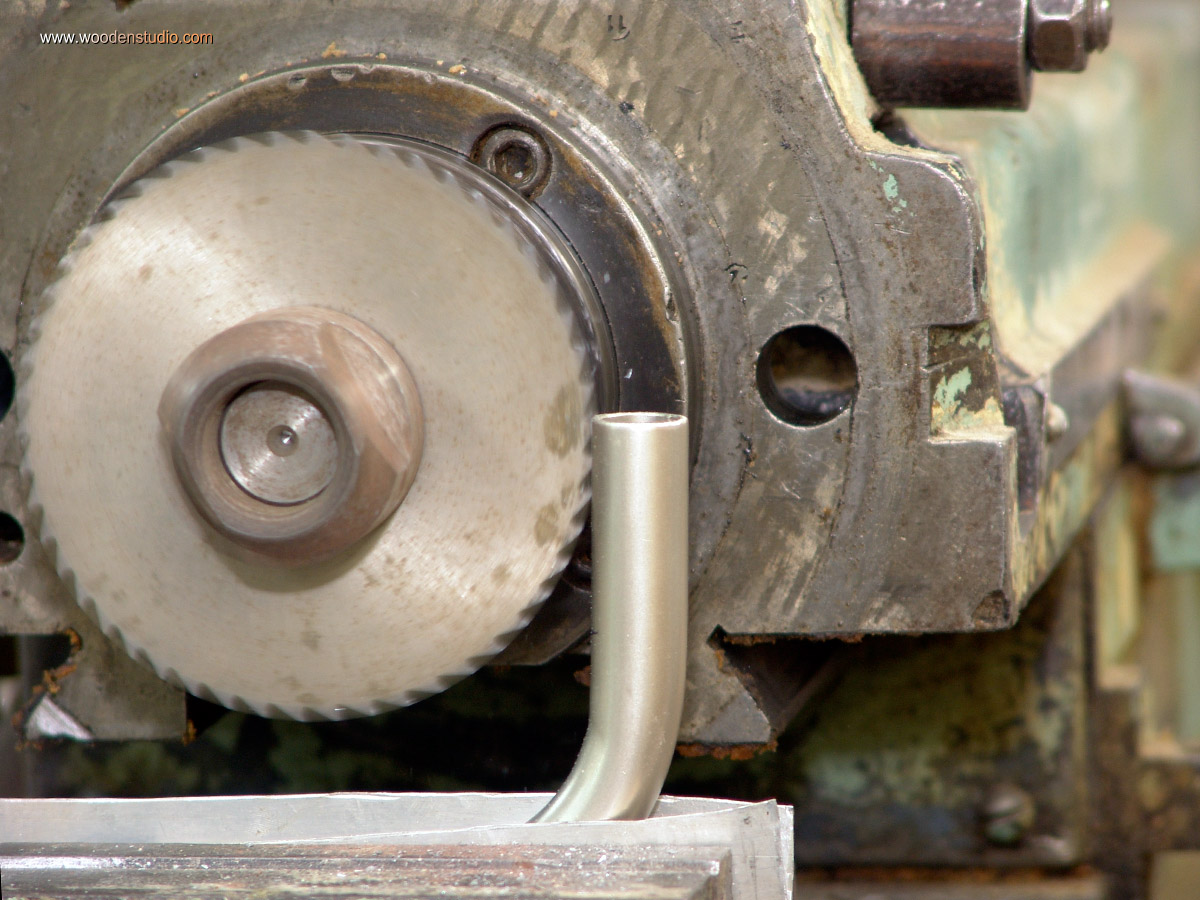

Фрезерование кронштейна для нано аквариума

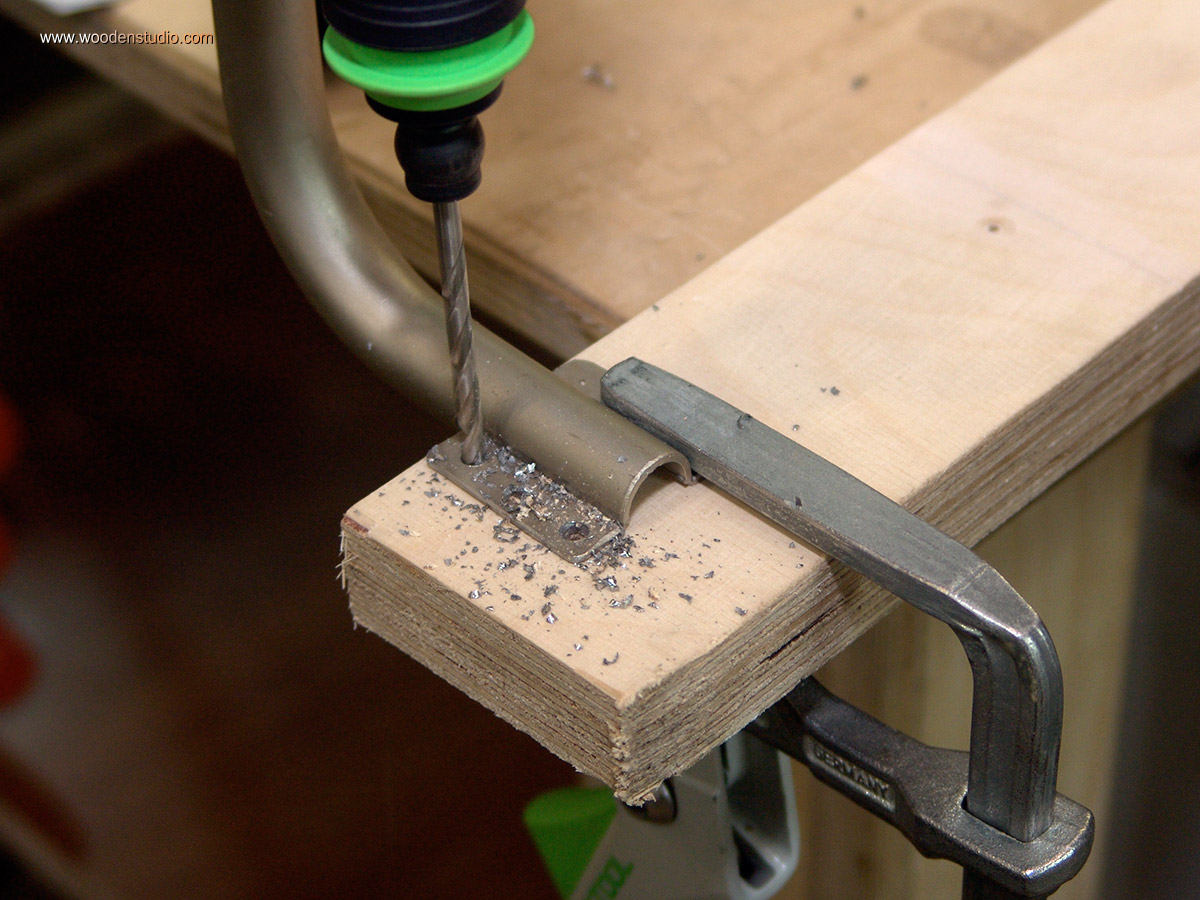

Сверление крепежных отверстий в кронштейнах нано аквариума
Отверстия готовы, осталось снять фаски

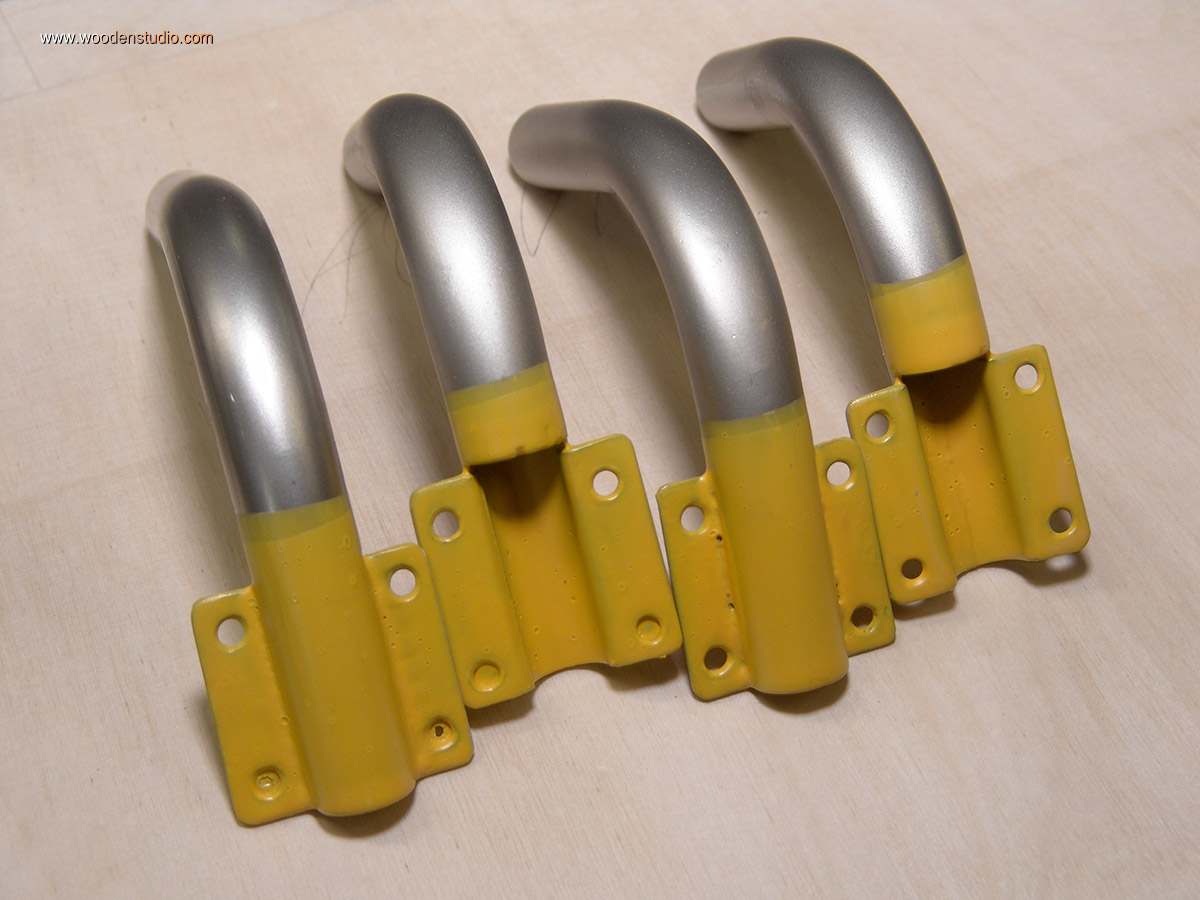

Кронштейны нано аквариума покрыты защитным слоем жидкой резины

Теперь приступаю к деталям корпуса светильника. Основой боковинок светильника послужила березовая фанера толщиной 4 мм. Поверхность которой необходимо зафанеровать натуральным шпоном wenge.

Сложность состоит в том, что кроме плоскостей, необходимо фанеровать кромки боковин светильника. Надежно приклеить 4х миллиметровую полоску шпона на кромку не так то просто. Но большая опасность может подстерегать в будущем. Находящийся рядом с водой шпон будет реагированть на влагу и в некоторых случаях может даже отклеиться.

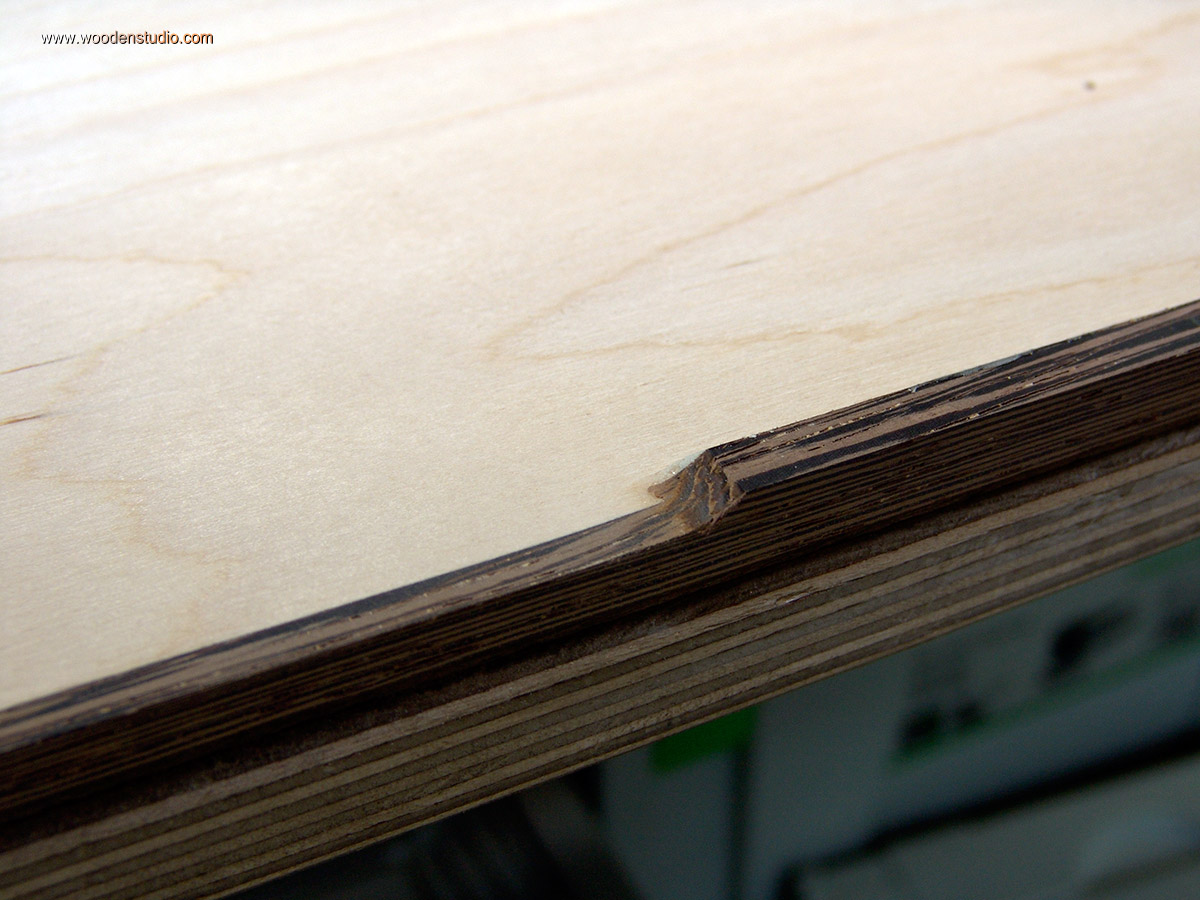

Чтобы избежать подобного, принял решение вместо полоски шпона на кромку наклеить брусочек. Но здесь возникают технические сложности с позиционированием и фиксацией склеиваемых деталей.

Для обхода этой проблемы, применил оригинальную технологию...

Полезные технологии!
Наклеивание рейки или бруска на кромку тонкого материала.

Для того, чтобы приклеить брусок на кромку тонкого материала, (в даном случае на фанеру толщиной 4мм), необходимо изготовить брусок сечением примерно 10×10мм. На двух противоположных сторонах фрезеруем паз шириной равной толщине фанеры и глубиной около 2х миллиметров.

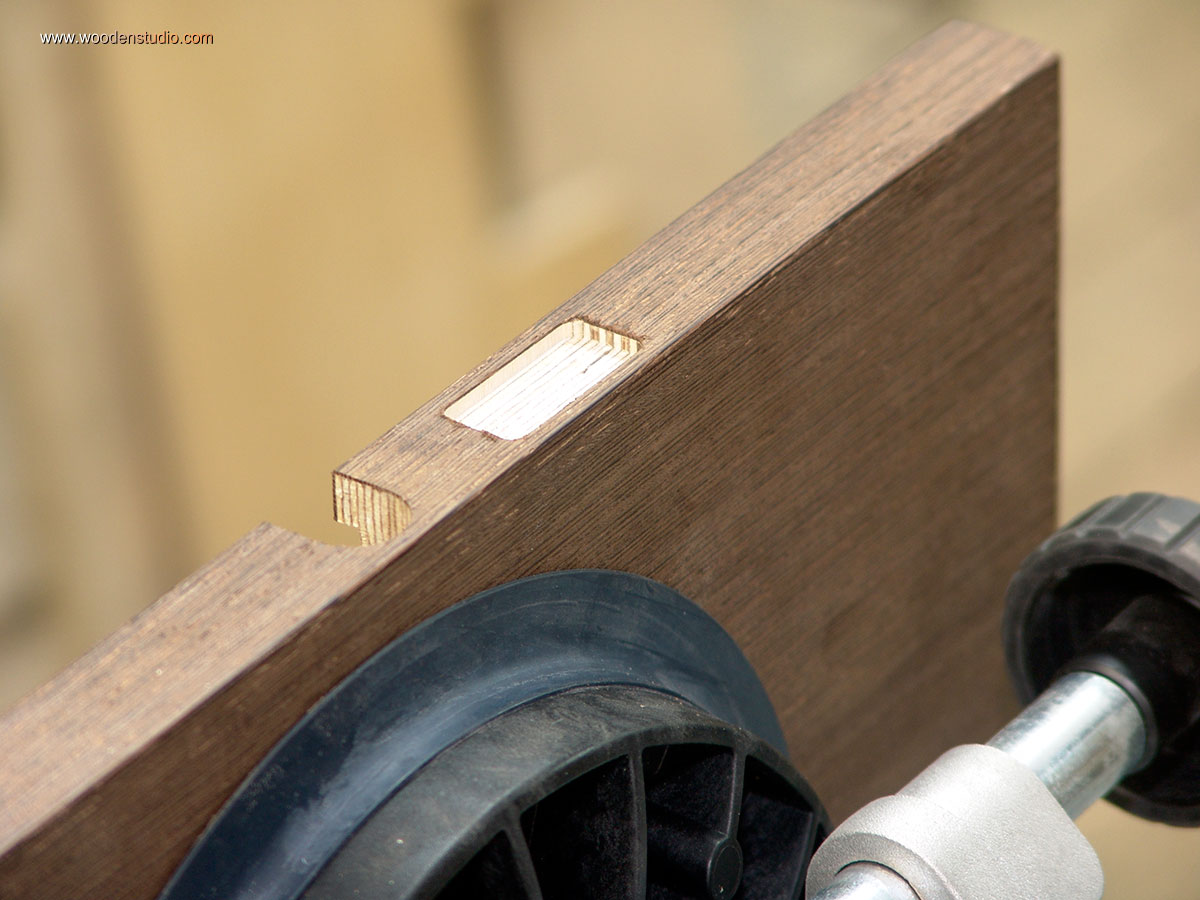

Паз заполняется клеем и брусок накладывается на кромку фанеры. В таком виде оставляем все под давлением до полного высыхания.

Затем на фрезерном станке в режиме подфуговки снимаем наружный паз и часть бруска для придания плоскости.

После этого кромочным фрезером снимаем выступающие части бруска до плоскости фанеры. Забыл уточнить, еще в самом начале необходимо развернуть брусок таким образом, чтобы в итоге текстура на кромке бруска соответсвовала текстуре шпона.

Приклеивание кромки на тонкую фанеру

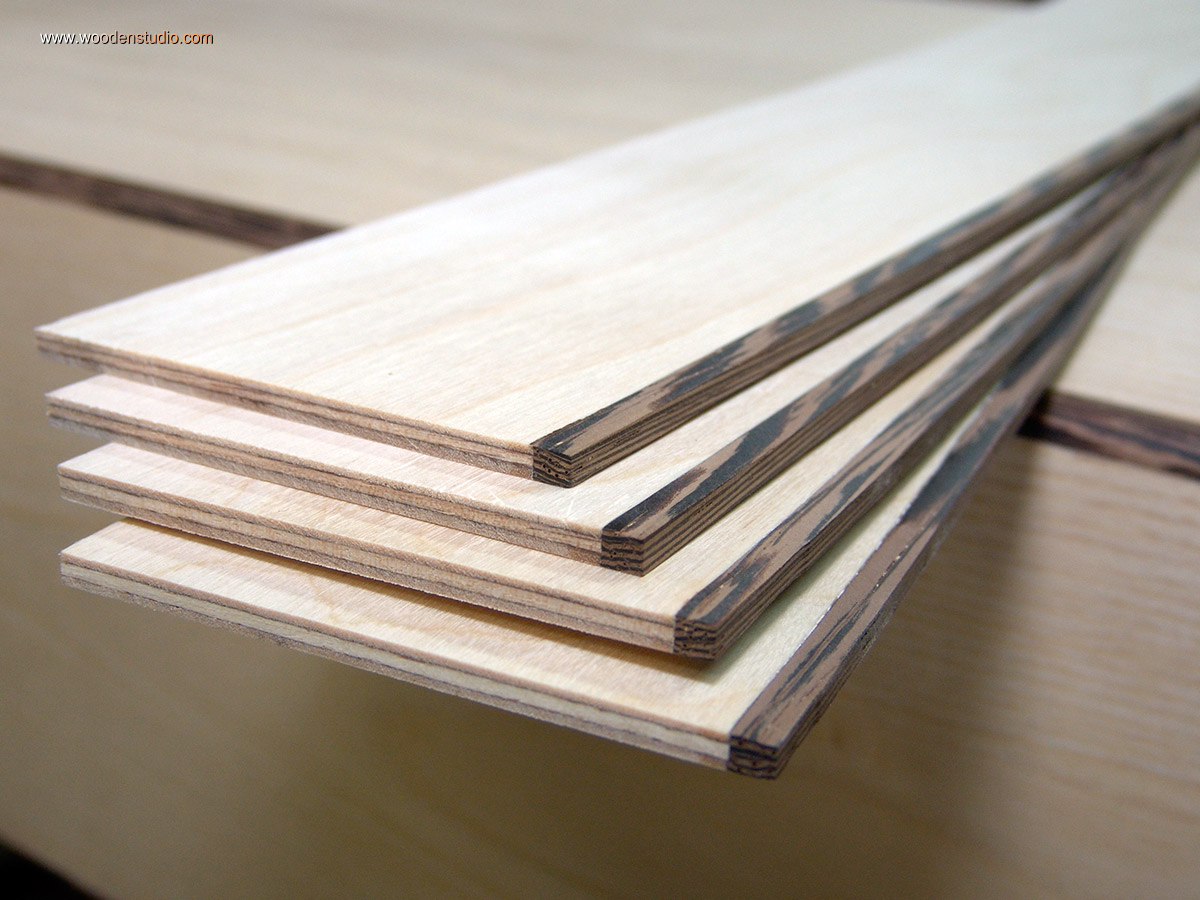

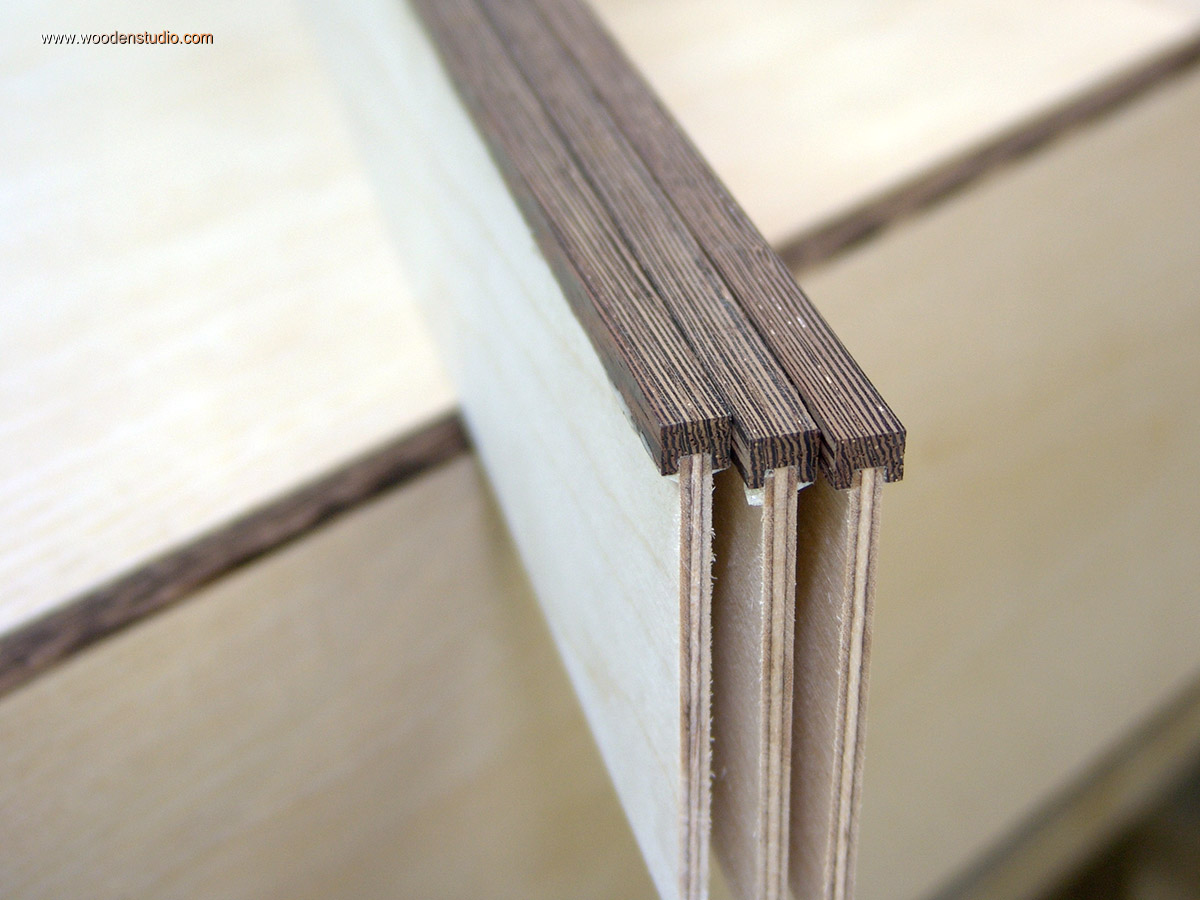

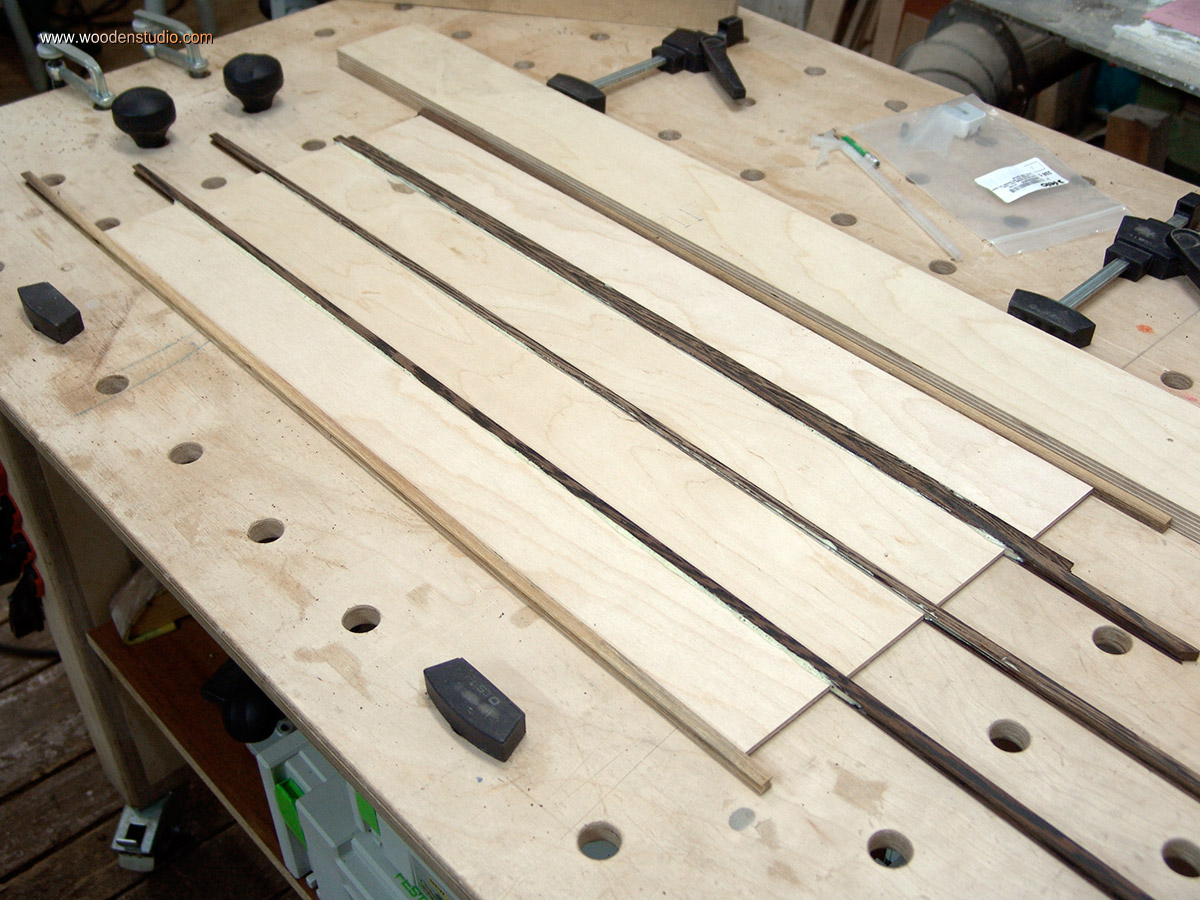

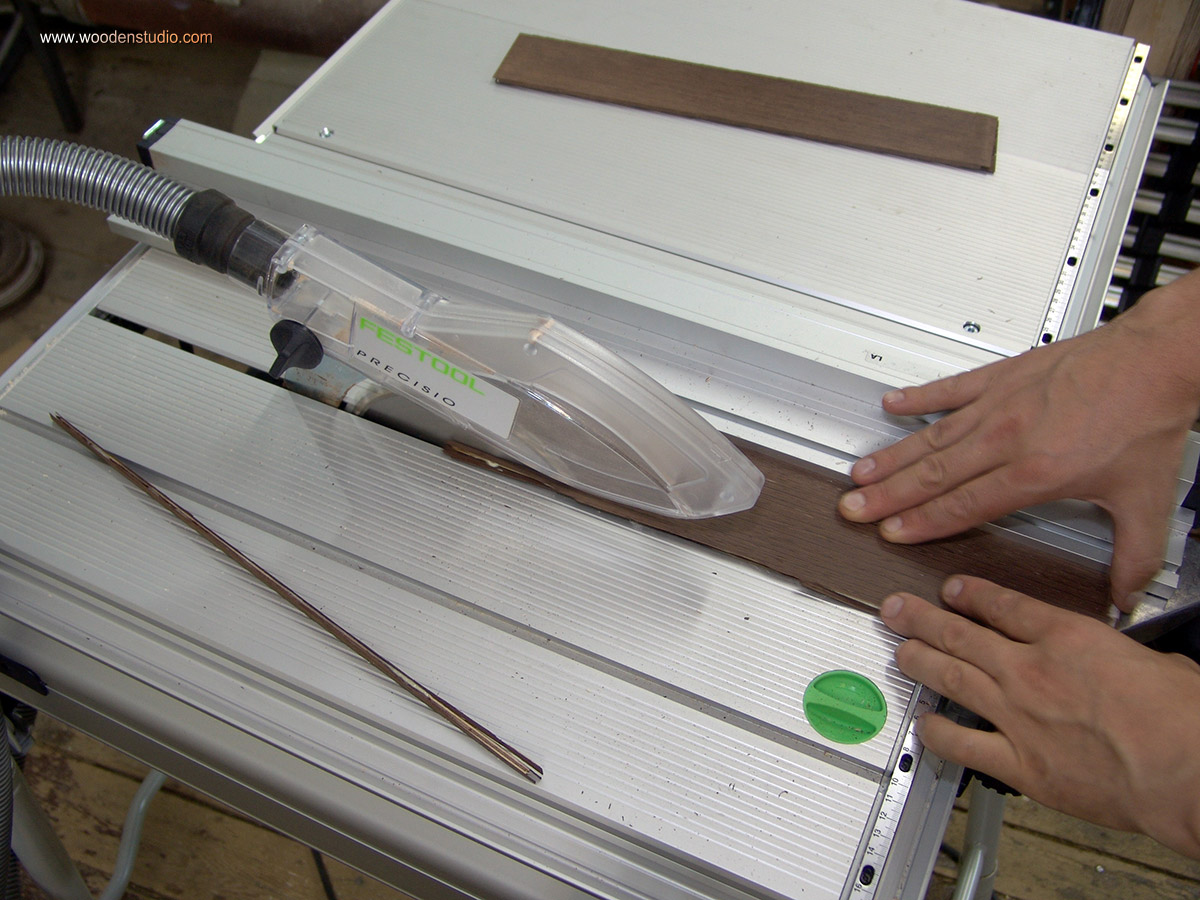

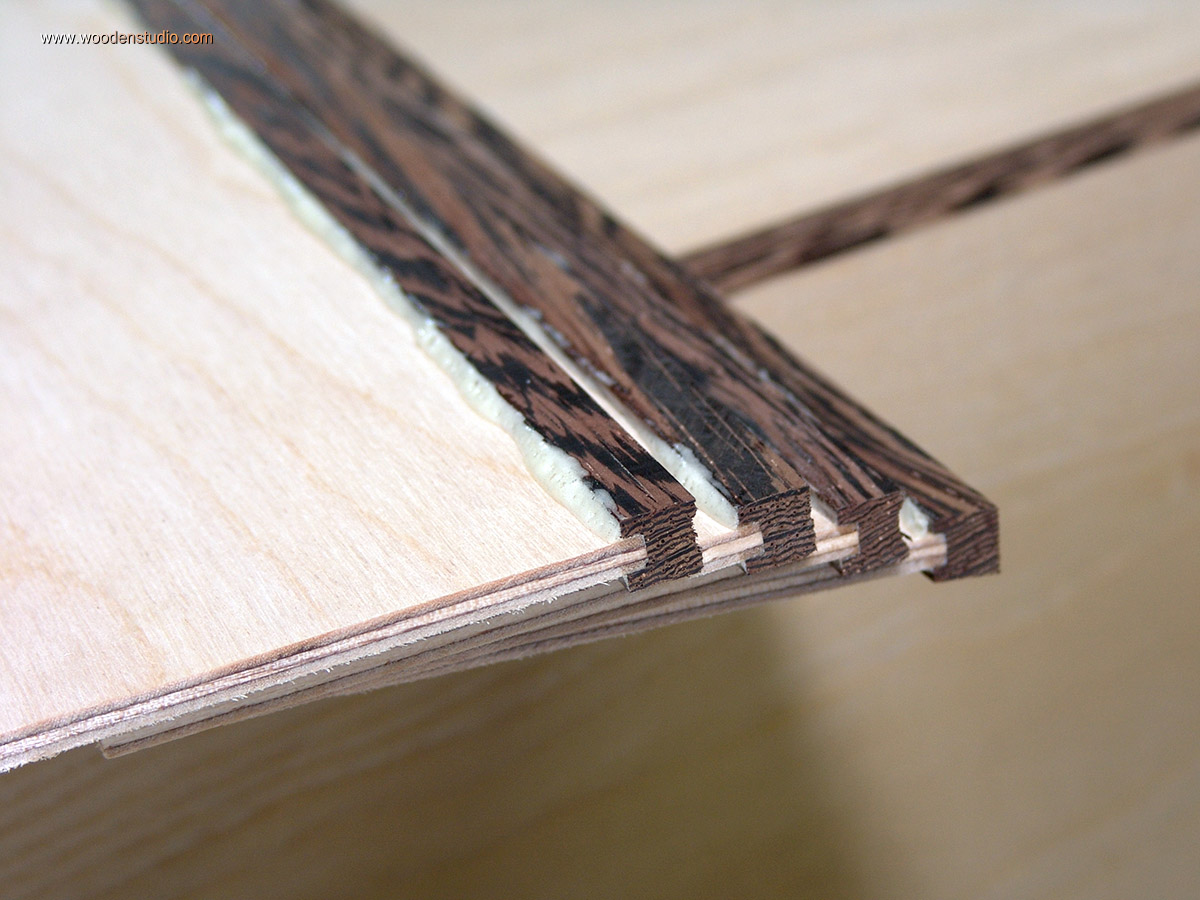

Бруски кромки перед обработкой
Фрезерный модуль Festool CMS-OF

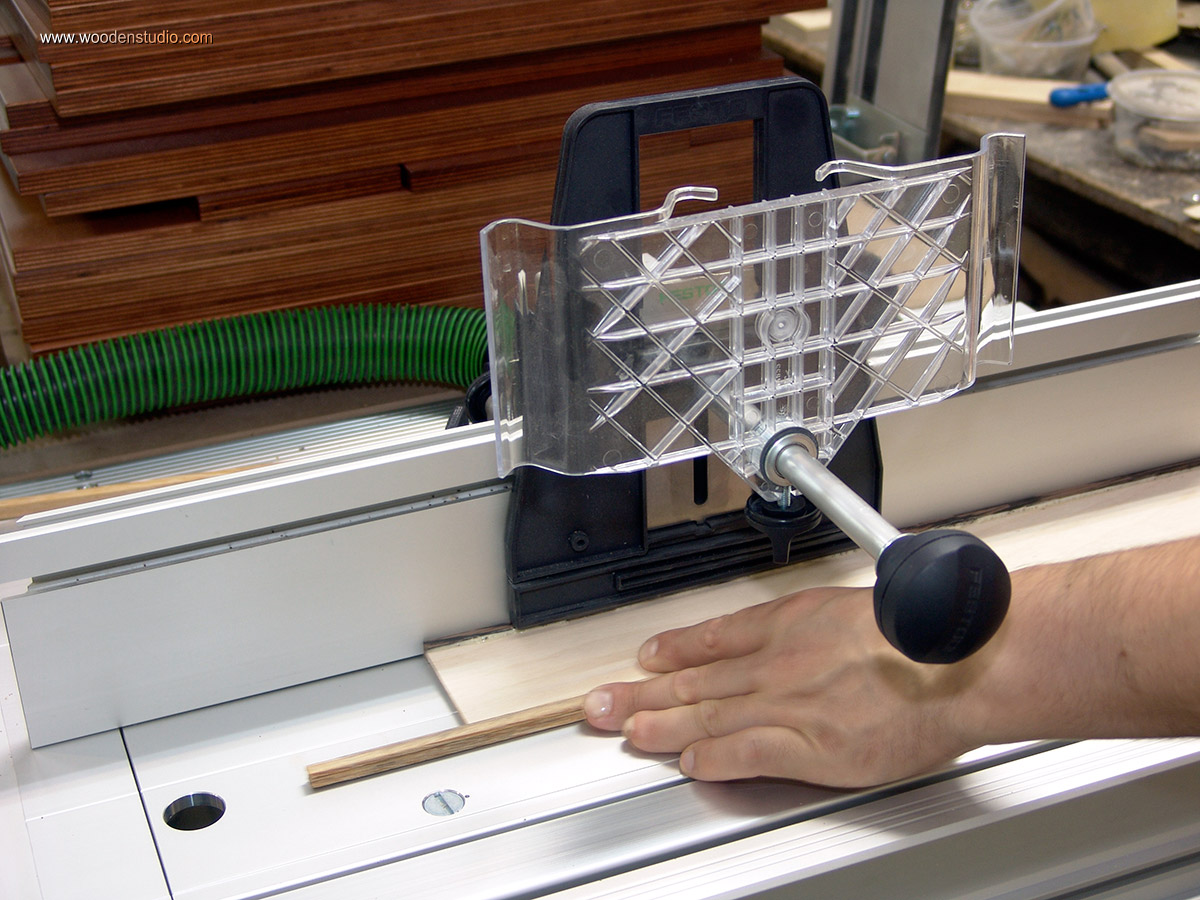

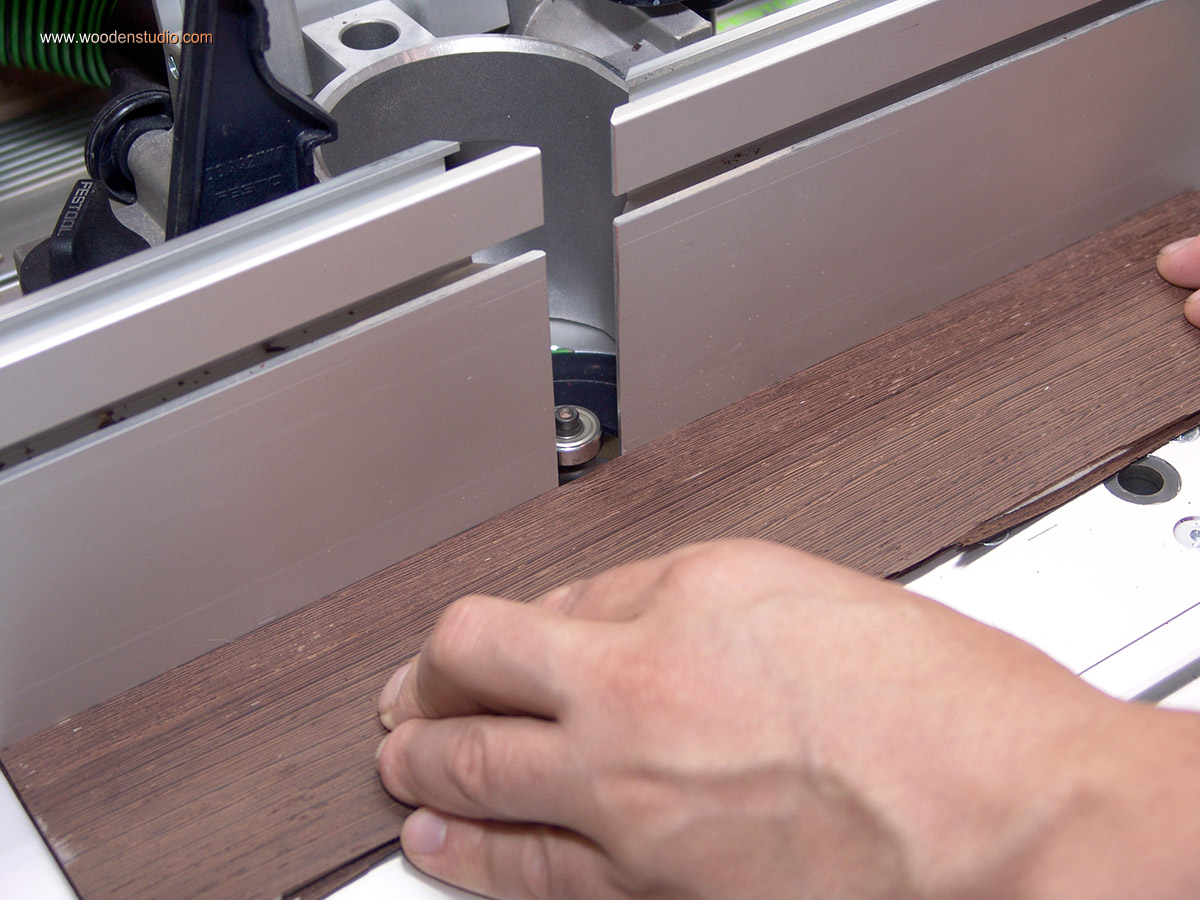

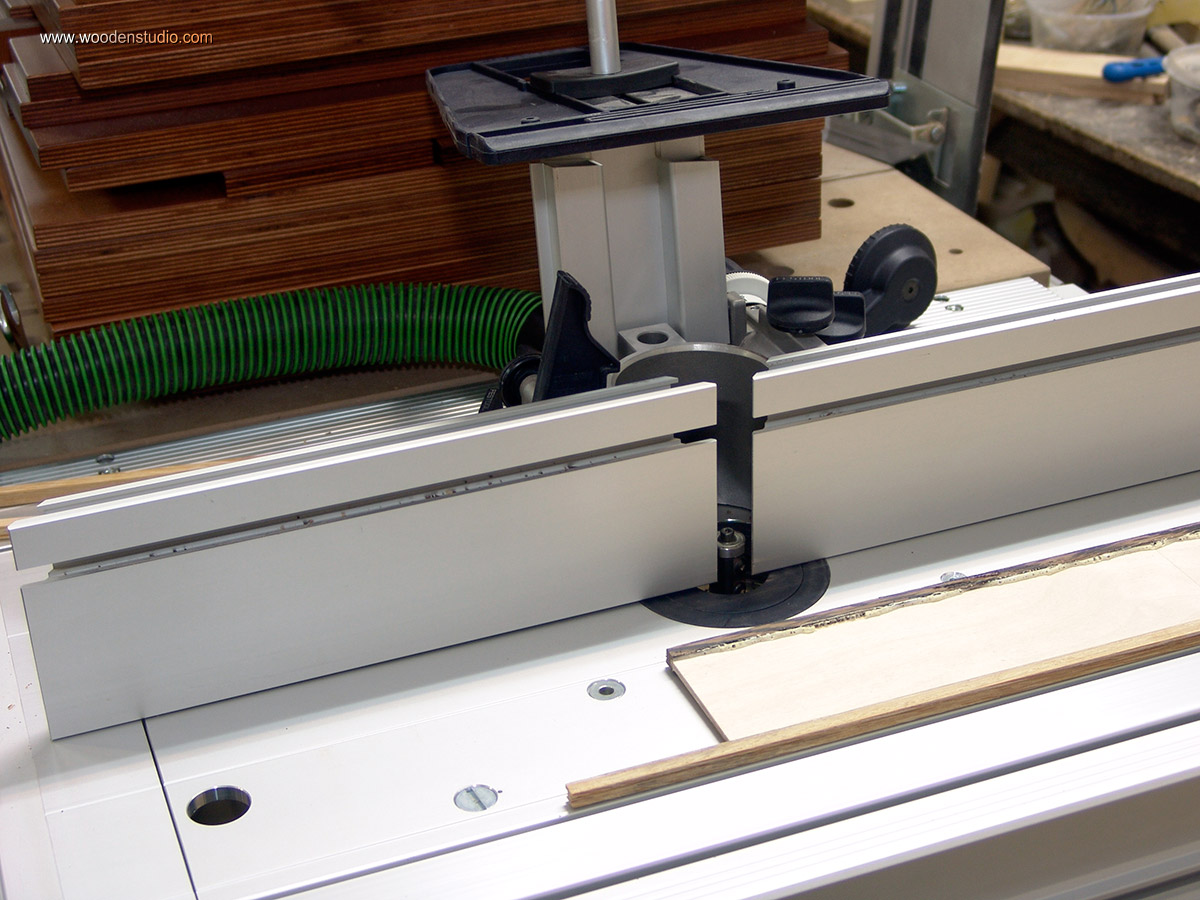

Фрезерование в режиме подфуговки на фрезерном модуле Festool CMS-OF
Фугованная плоскость кромки из натурального wenge

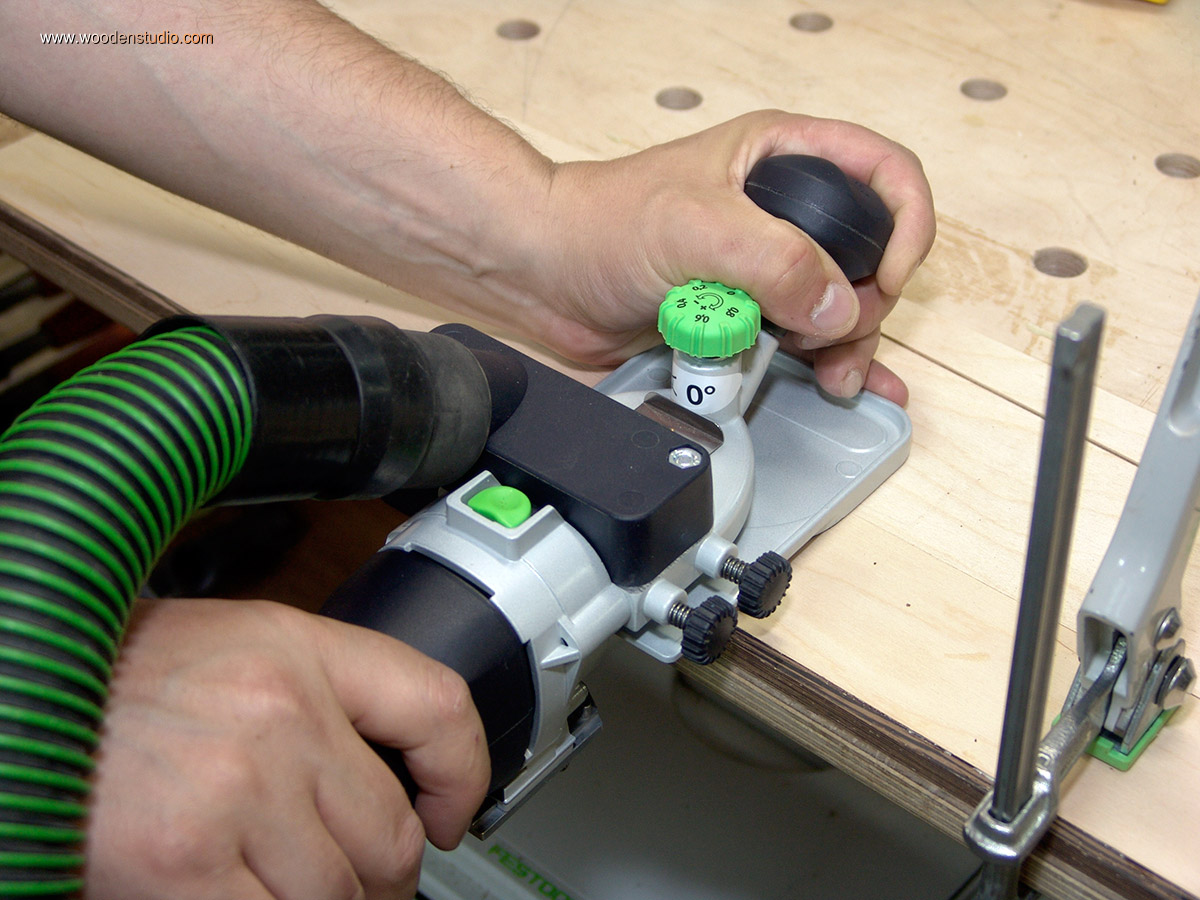

Фрезерование кромки кромочным фрезером Festool MFK-700EQ

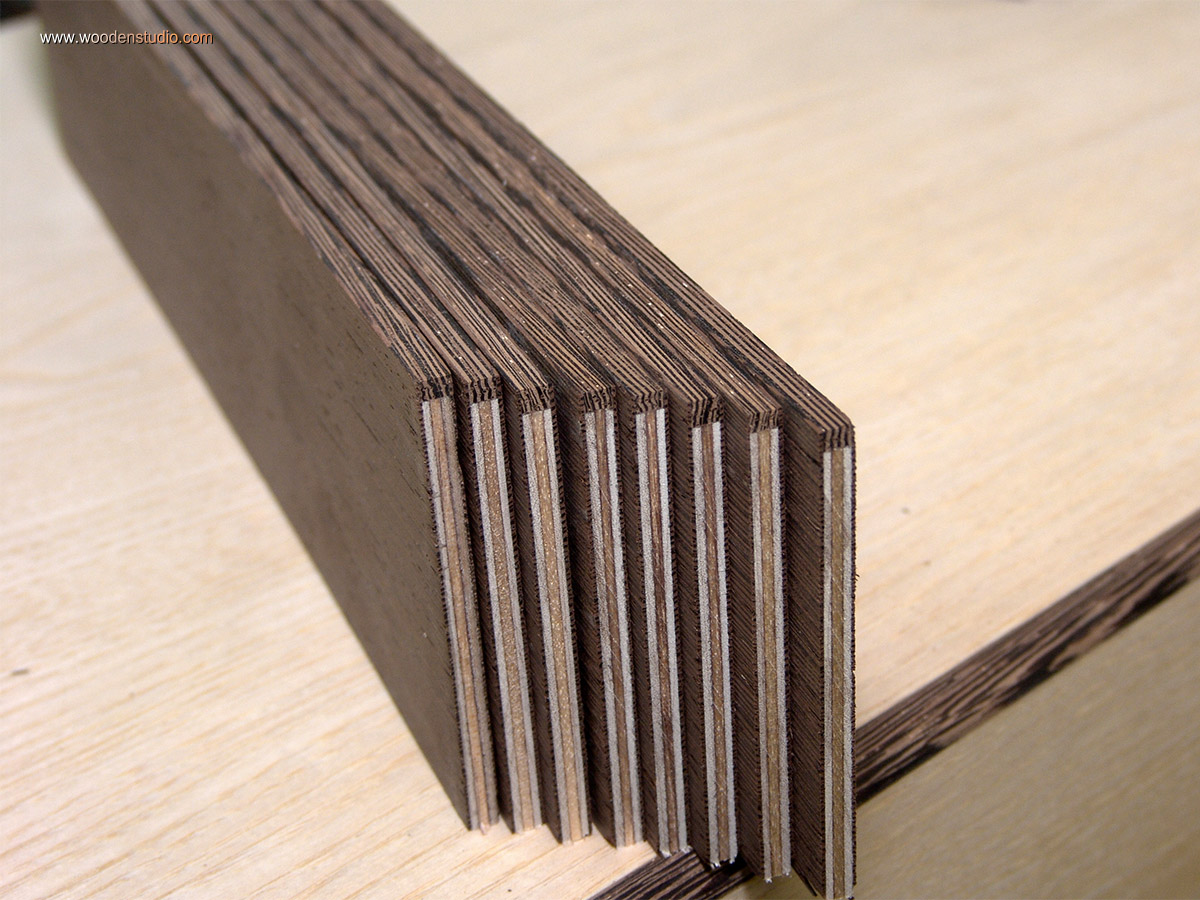

Фрагмент обработанной кромки

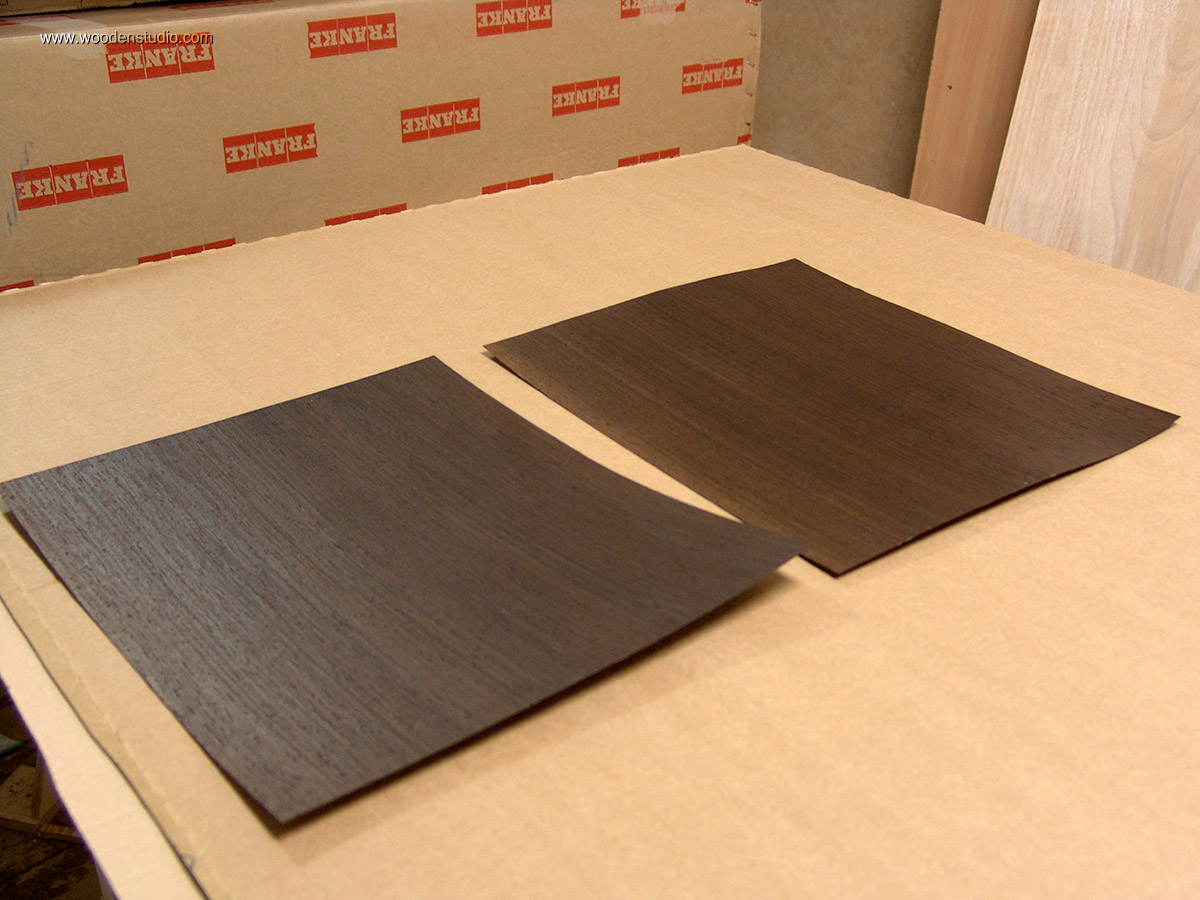

Готовые боковины светильника перед фанерованием натуральным шпоном wenge

С кромкой вопрос решен. Теперь можно приступать к фанерованию плоскостей. Как писал выше, в качестве материала для отделки выбран шпон wenge.

Фанеровать в этот раз буду в вакуумном мешке. Специального пресса у меня нет. Но есть вакуумный насос от присоски, а мешок изготовил из обычной рукавной полиэтиленовой пленки и двусторонней липкой ленты. Такой мешок вполне пригоден для плоскостных работ.

Сам процесс абсолютно не сложен. Необходимо нанести клей на заготовки с одной стороны. Уложить их на лист шпона (учитывая направление текстуры шпона), затем нанести клей на вторую сторону и накрыть вторым слоем шпона.

Весь наш «пирог» помещаем в вакуумный мешок и включаем насос.

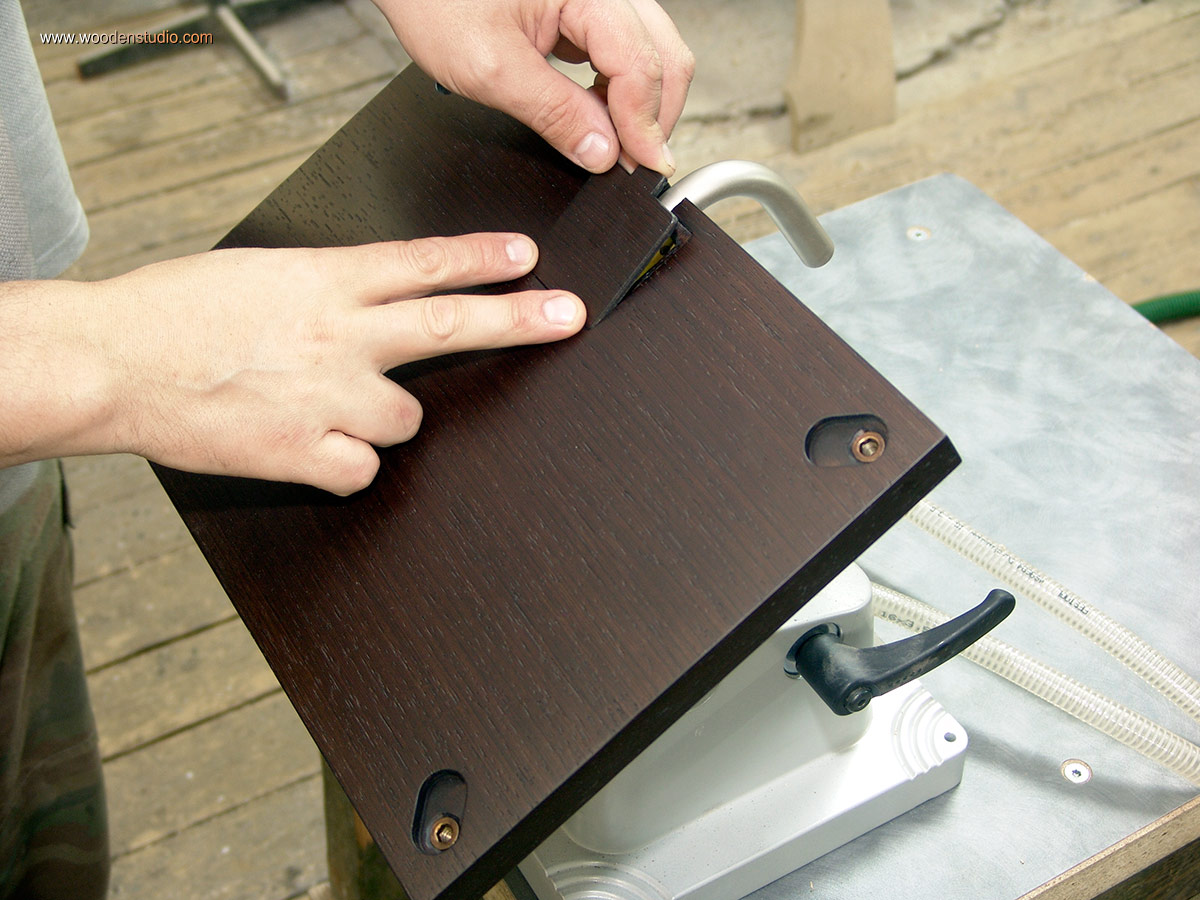

После высыхания клея, разрезаем шпон и снимаем свесы со стороны вклеенного бруска. Сделать это можно на фрезерном столе. Более того, желательно снять вместе со шпоном часть бруска, тогда кромка имеет общую плоскость и высокое качество.

Вторую сторону по ширине обрезаем на циркулярной пиле. На этом этап подготовки боковин завершен. Обратите внимание на направление волокон вклеенных брусочков. Далее будем клеить боковины к основанию крышки светильника.

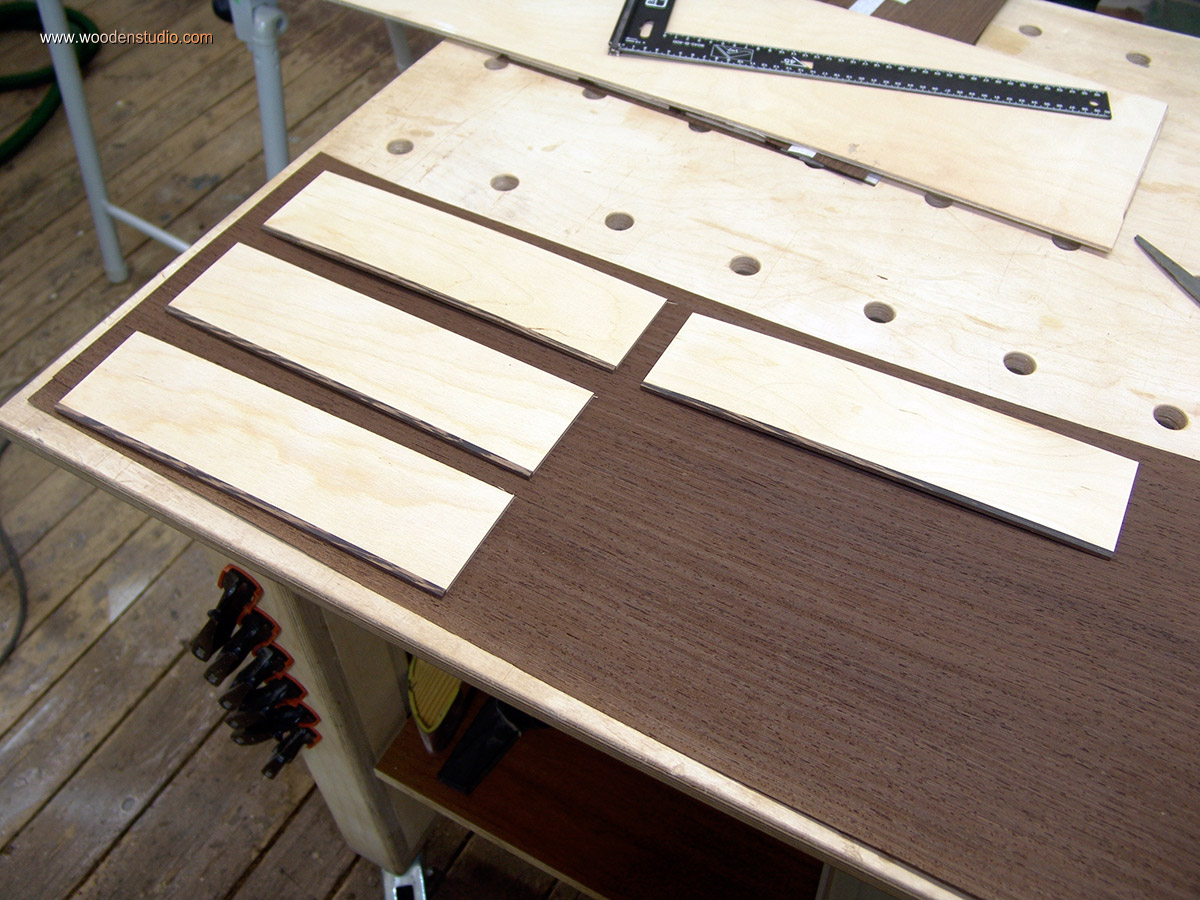

Размещение заготовок на листе шпона

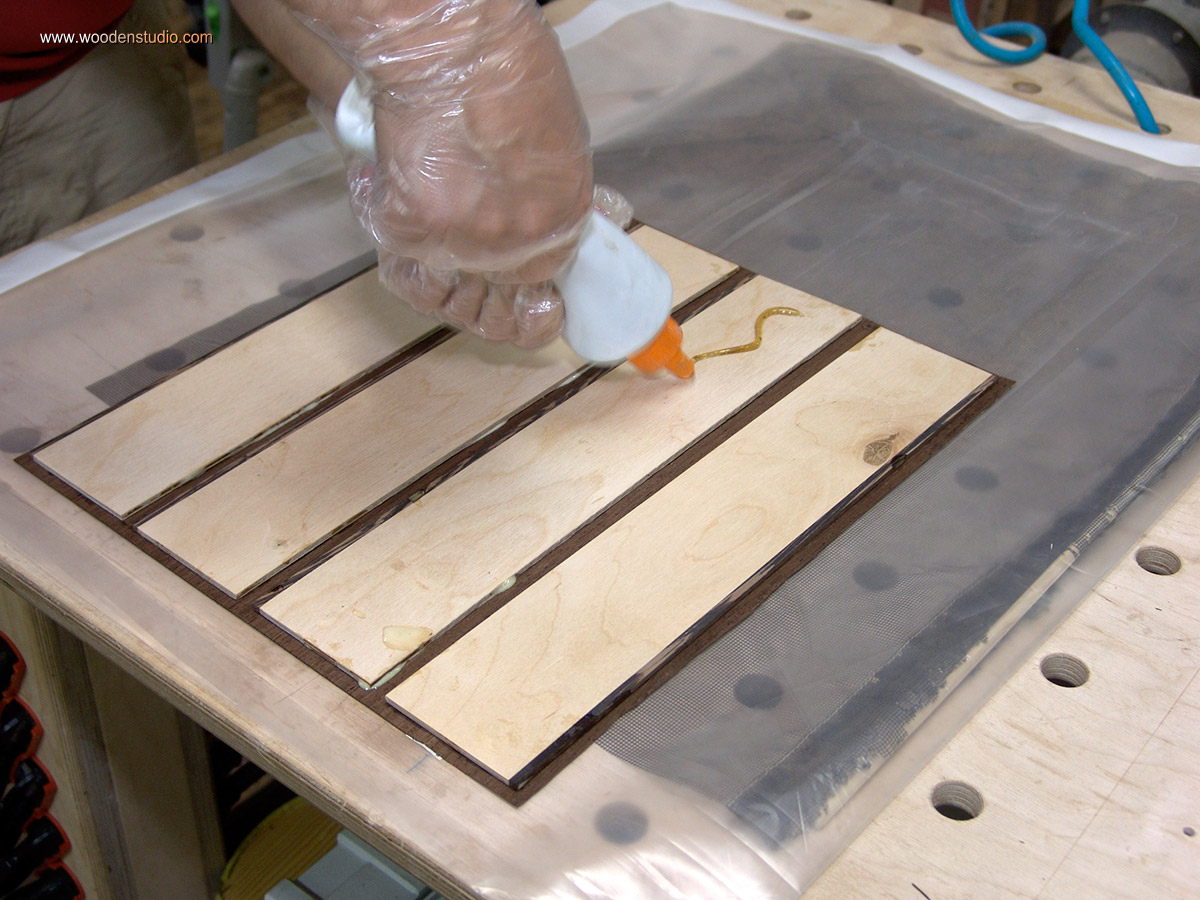

Нанесение клея для перед вакуумным прессованием

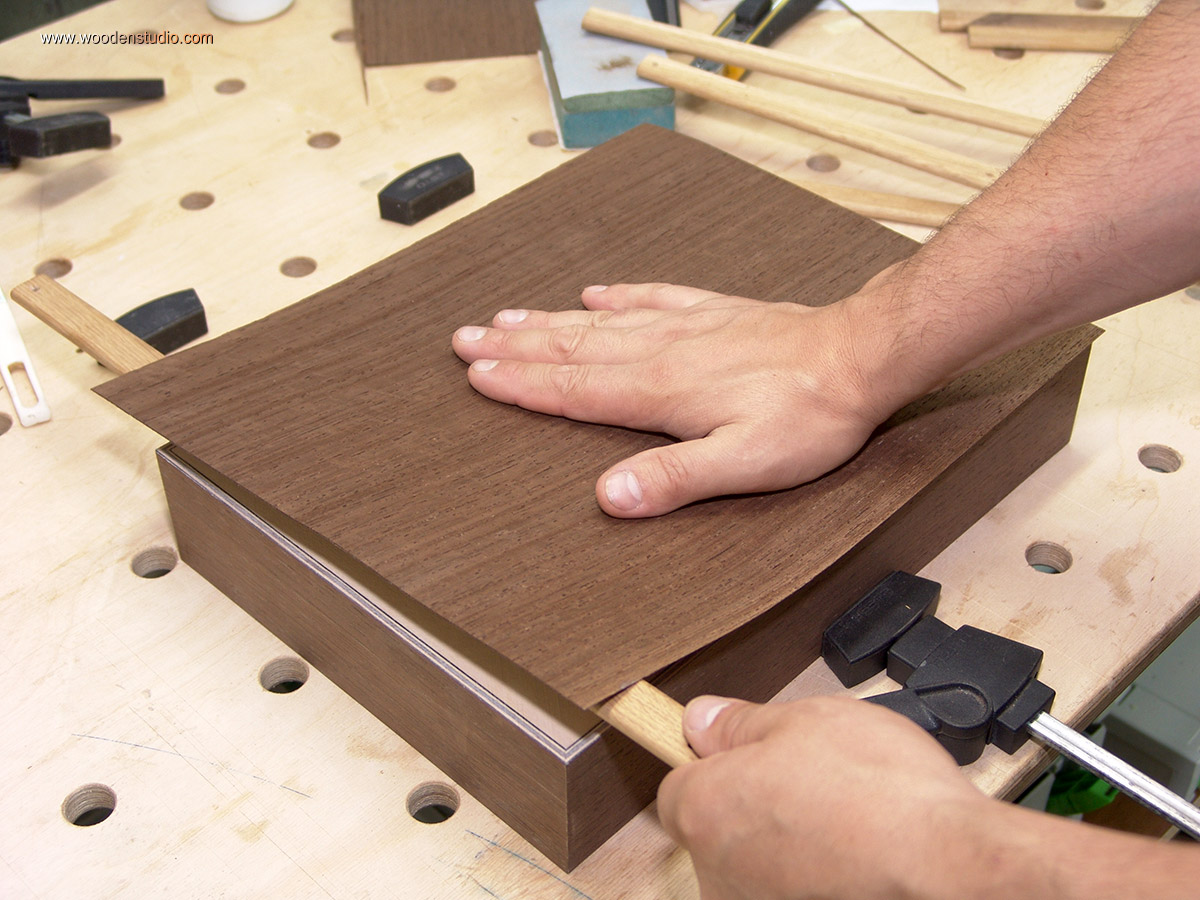

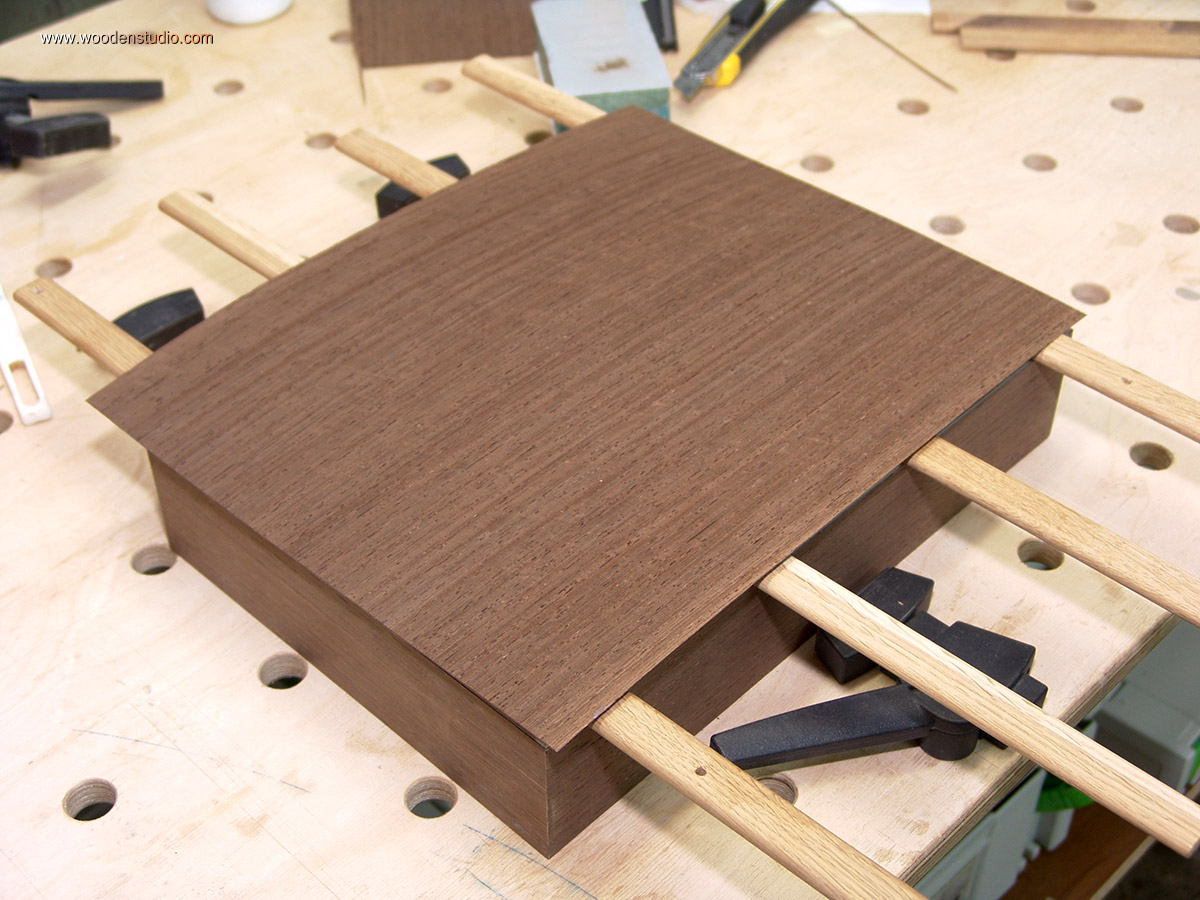

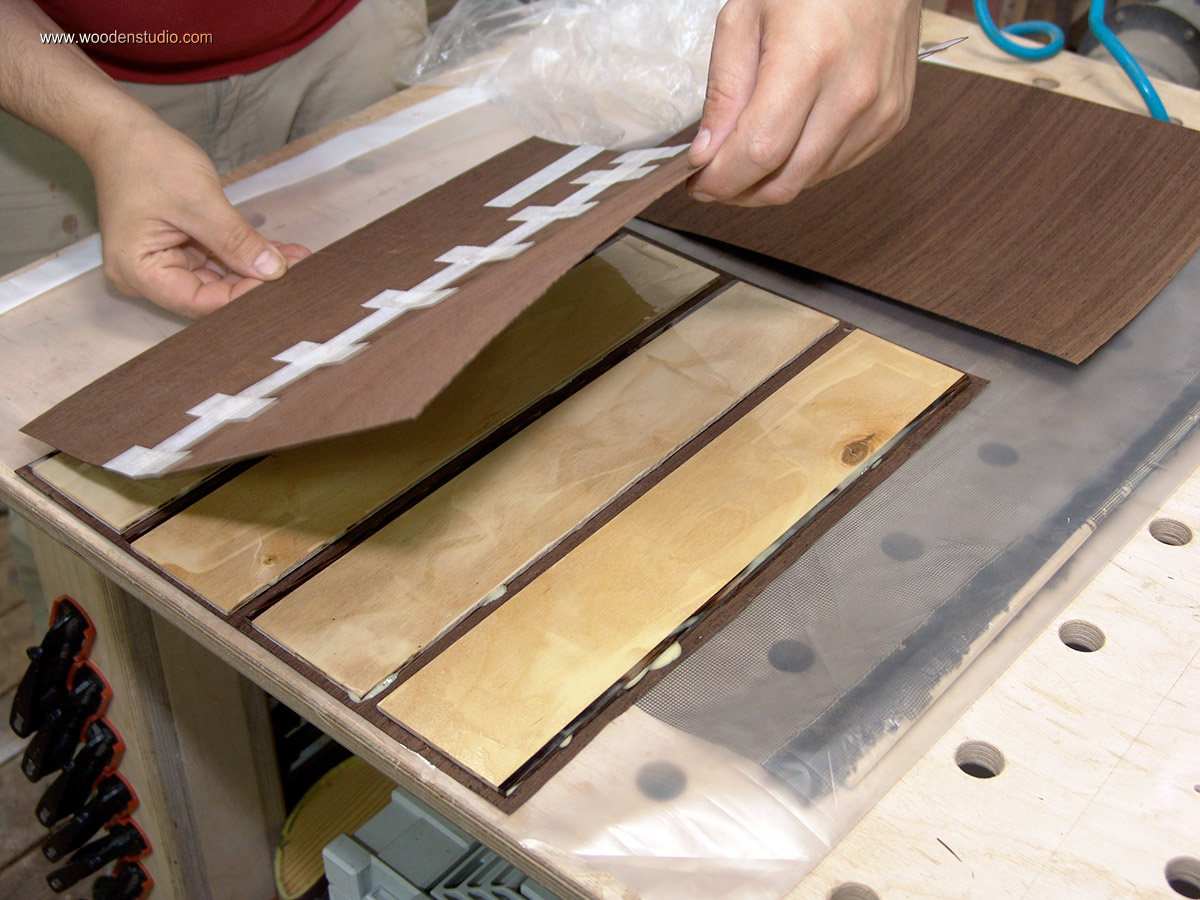

Укладывание шпона на вторую сторону заготовки

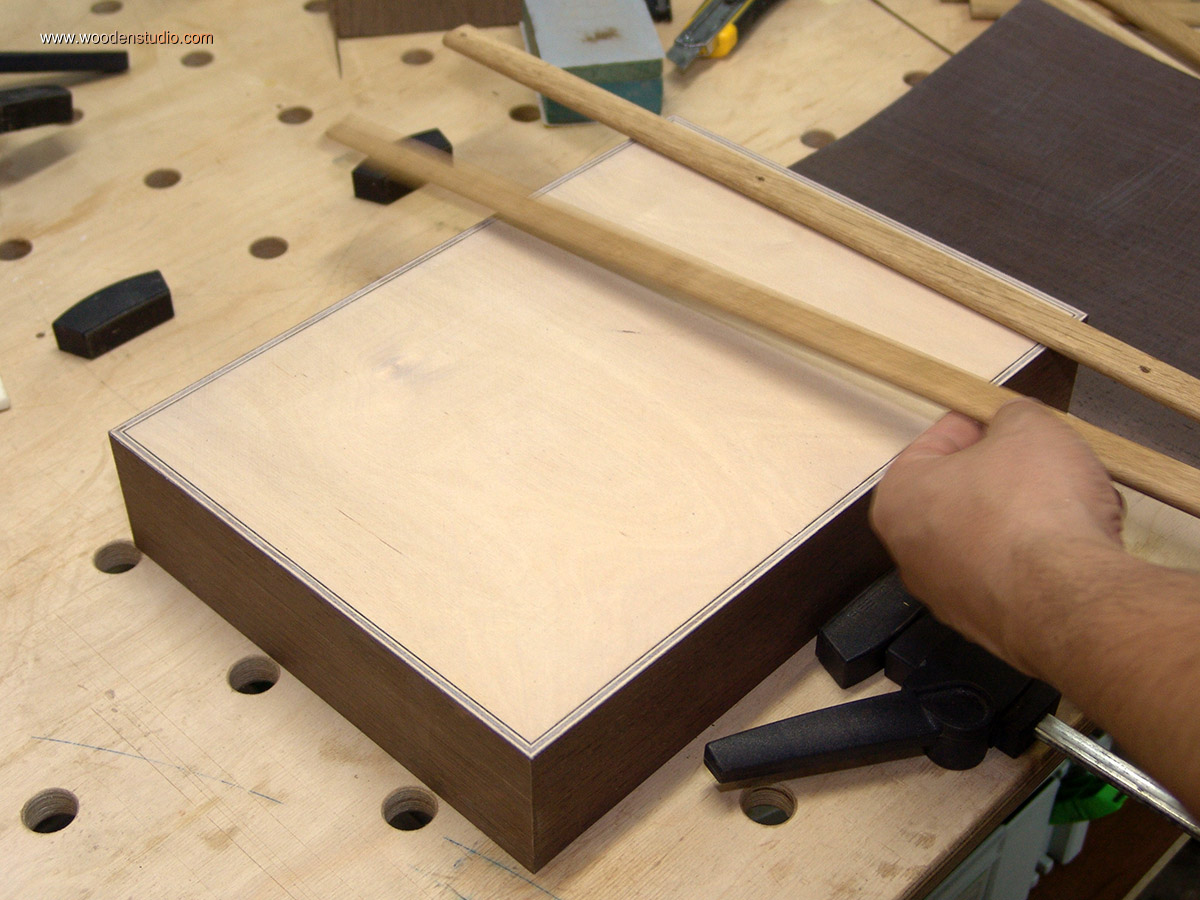

Размещение деталей в вакуумном мешке

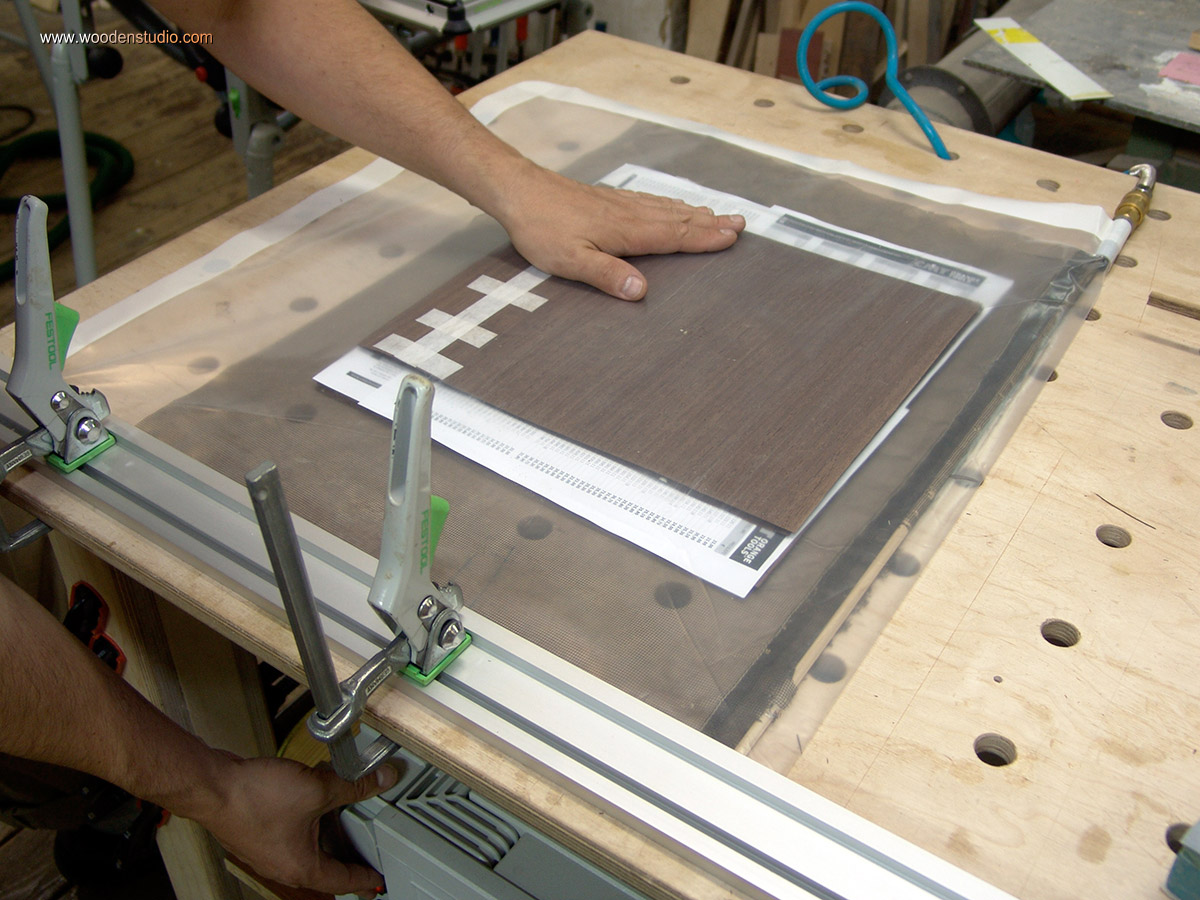

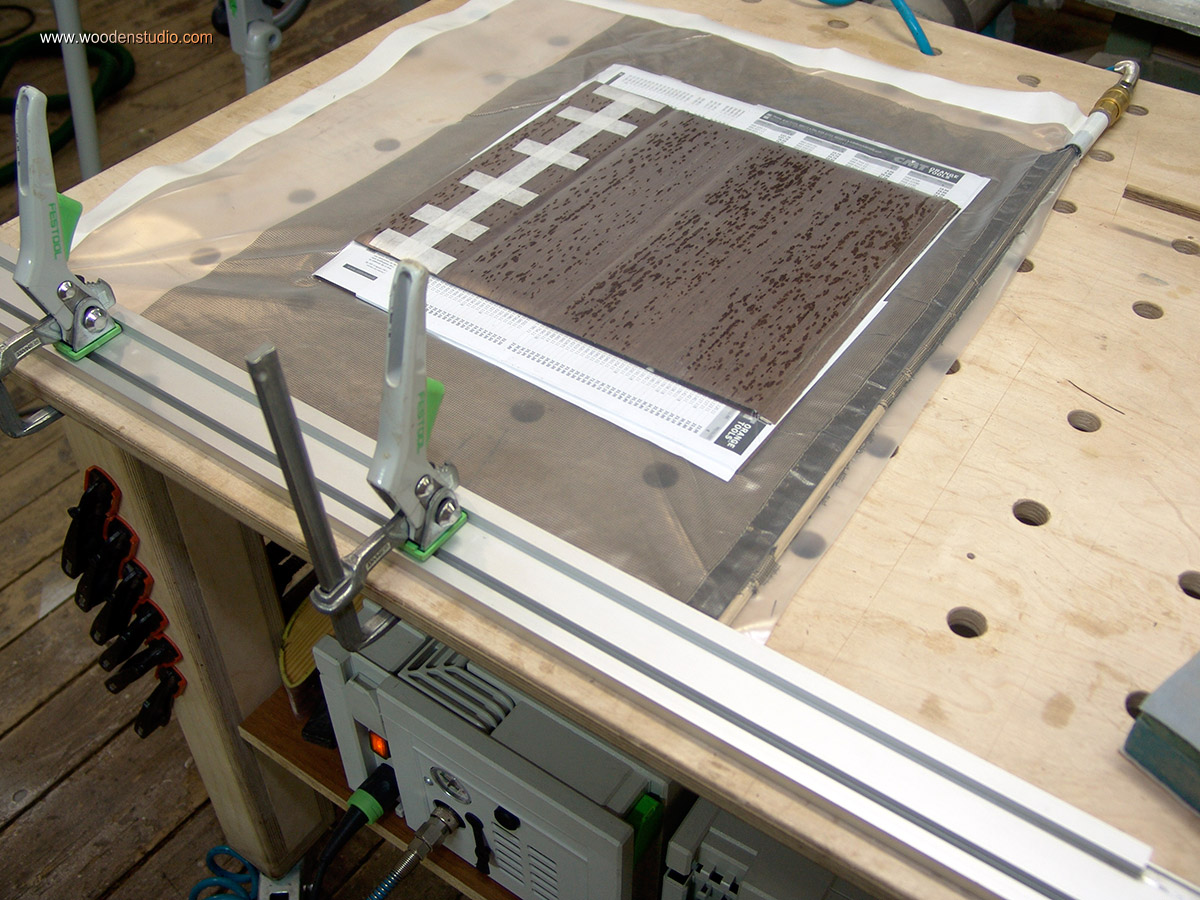

Вакуумное прессование
Фугование кромки на фрезерном столе Festool CMS-OF

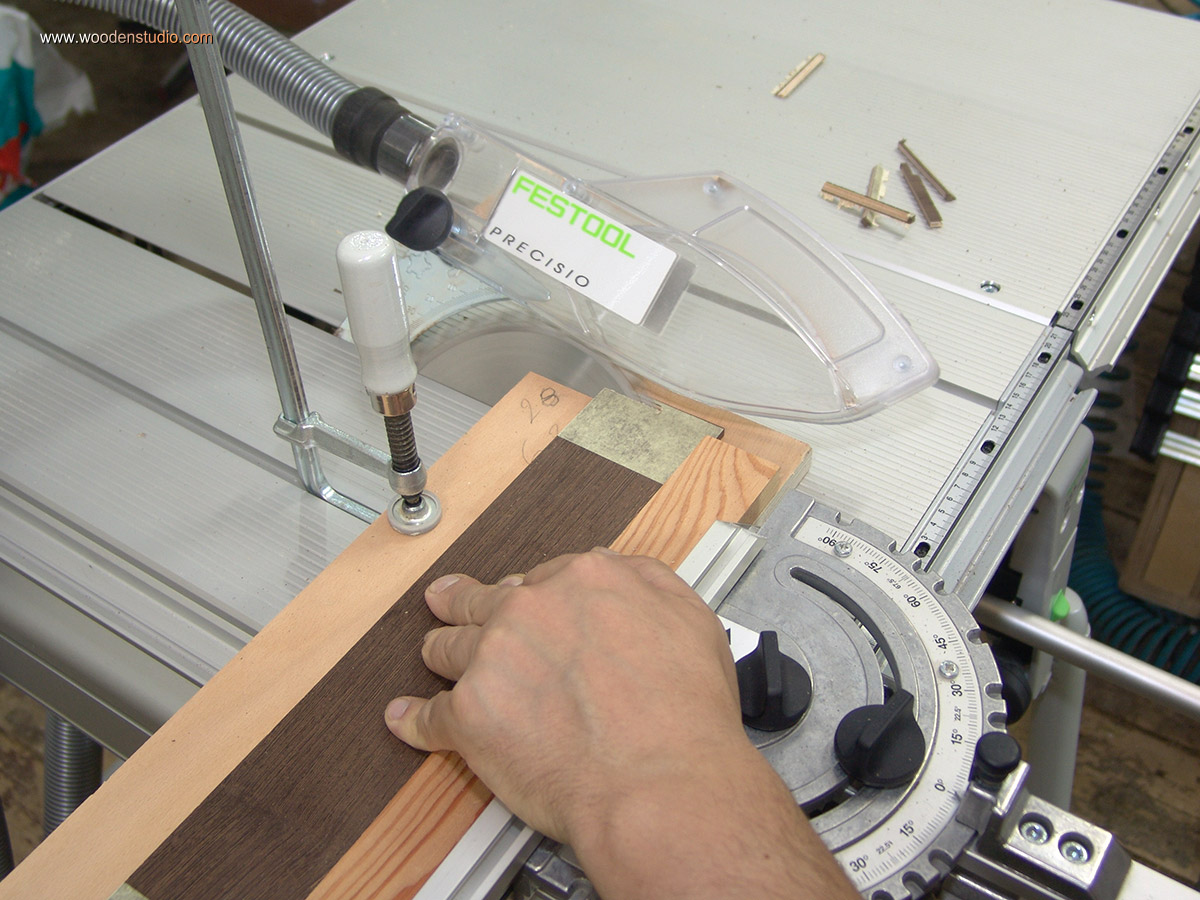

Обрезание боковины на монтажной дисковой пиле Festool PRECISIO CS 50 SET

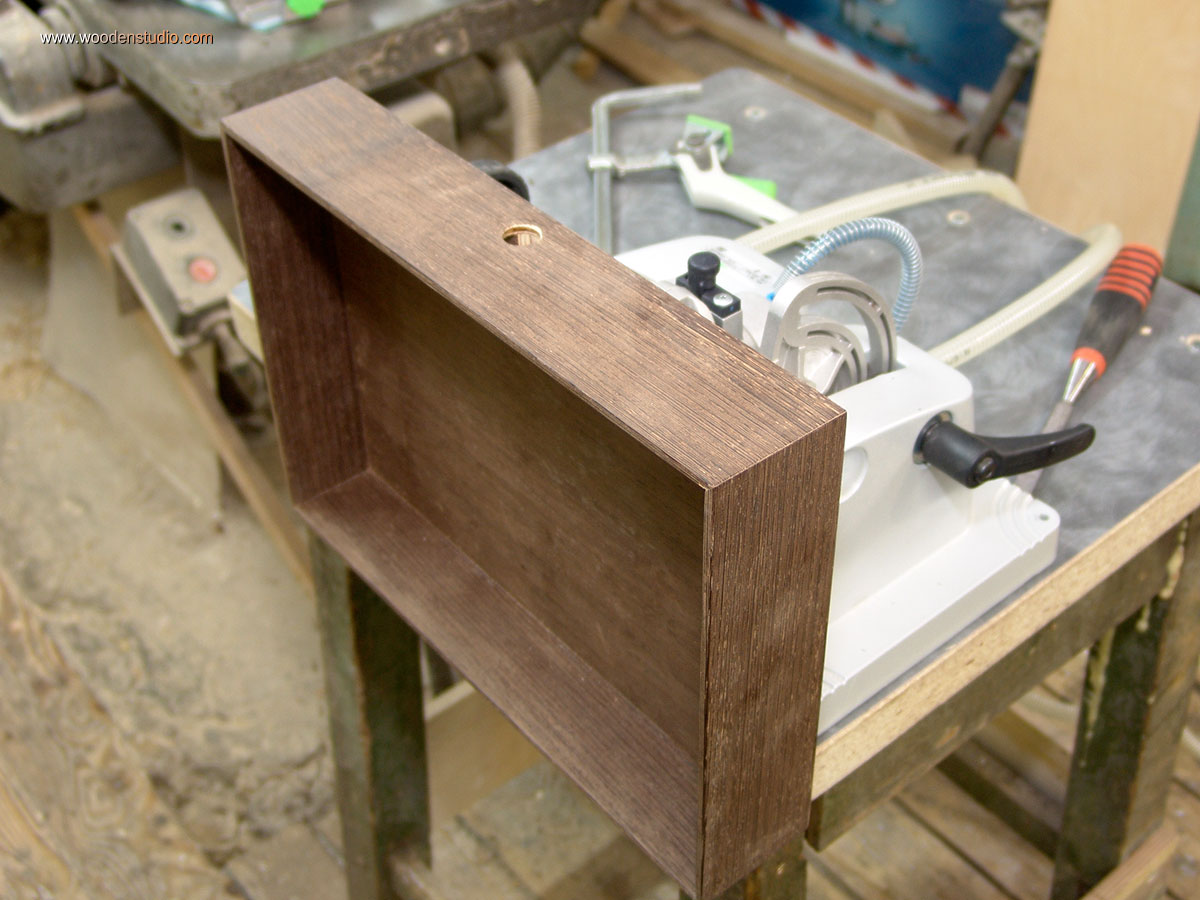

Фанерованные заготовки аквариумного светильника

Полезные технологии!
Прежде, чем торцевать фанерованные заготовки, защитите зону резания малярной лентой. Это убережет шпон от сколов. Даже, если часть шпона будет сколота, то вы не потеряете фрагмент и сможете его приклеить обратно.

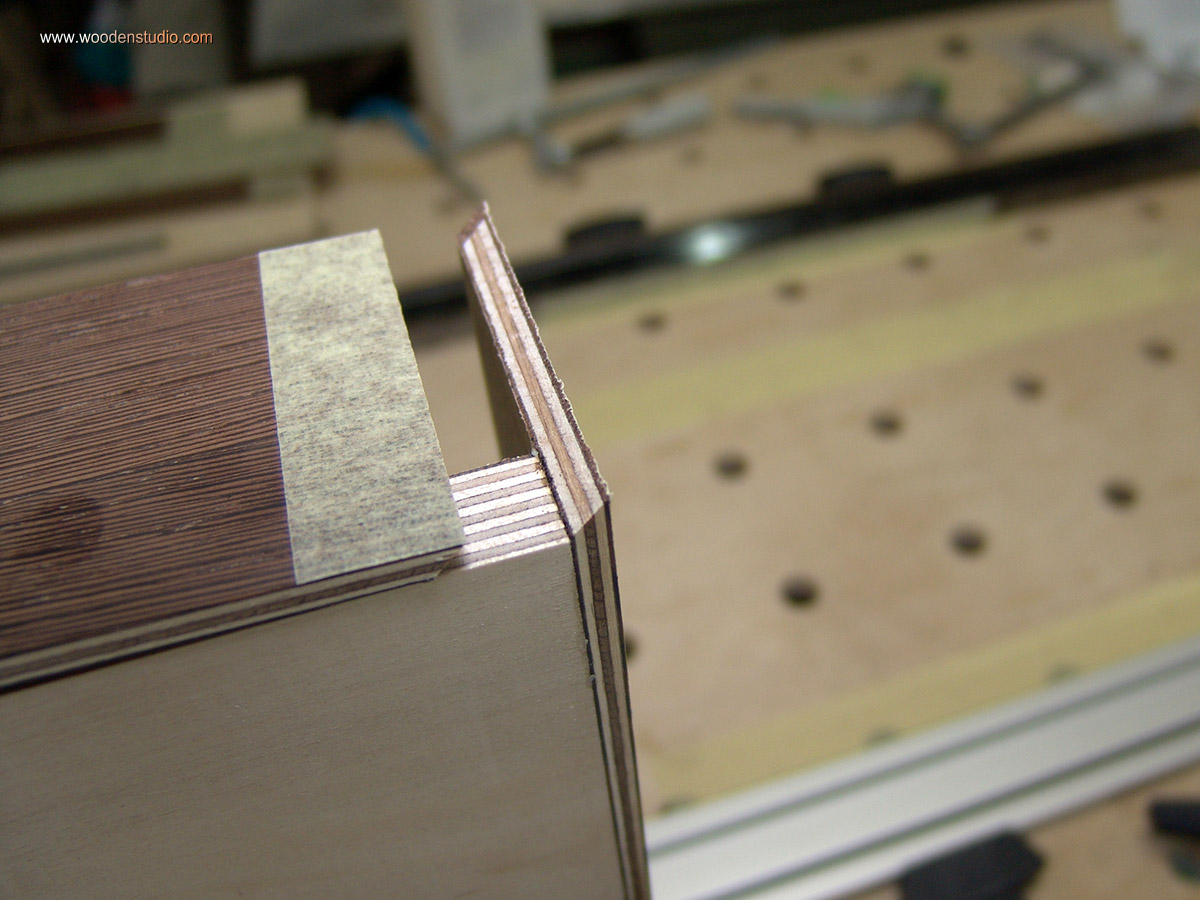

Защитив края заготовок малярной лентой, торцую одну сторону под углом 45° градусов. Затем, отмеряв необходимую длину, торцую вторую сторону. Боковины будут прирезаны и склеены на ус. Когда все заготовки отторцованы в размер, можно клеить всю конструкцию, фиксируя склейку ременной струбциной.

Пока клей на боковинах корпуса застывает, можно нанести специальный клей на шпон для фанерования лицевой части.

Важный момент!
Если для фанерования применять один из клеев на водной основе, то шпон впитывает влагу и деформируется. Даже если клей высох, а шпон еще не принял первоначальную форму и размеры (не выровнялся), то клеить категорически нельзя. В случае игнорирования этого требования - в будущем растрескивание фактически гарантировано.

Выровняв поверхность экцентриковой шлифмашинкой, нанес слой клея и после соблюдения вышеуказанного предупреждения, можно приступать к фанерованию. Таким же образом фанеровалось основание подставки.

Festool PRECISIO CS 50 SET - прирезка под наклоном

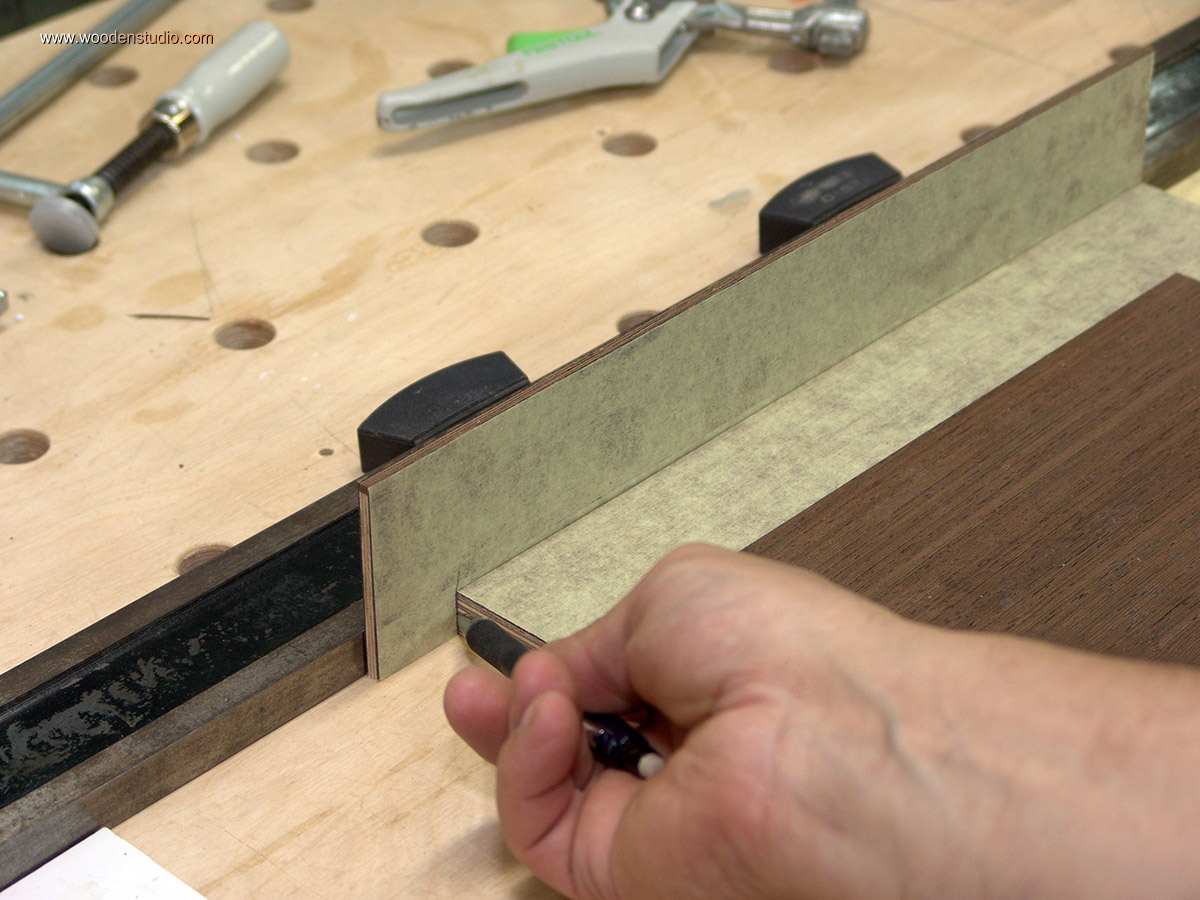

Разметка деталей по длине
Боковины аквариумного светильника прирезанные на ус

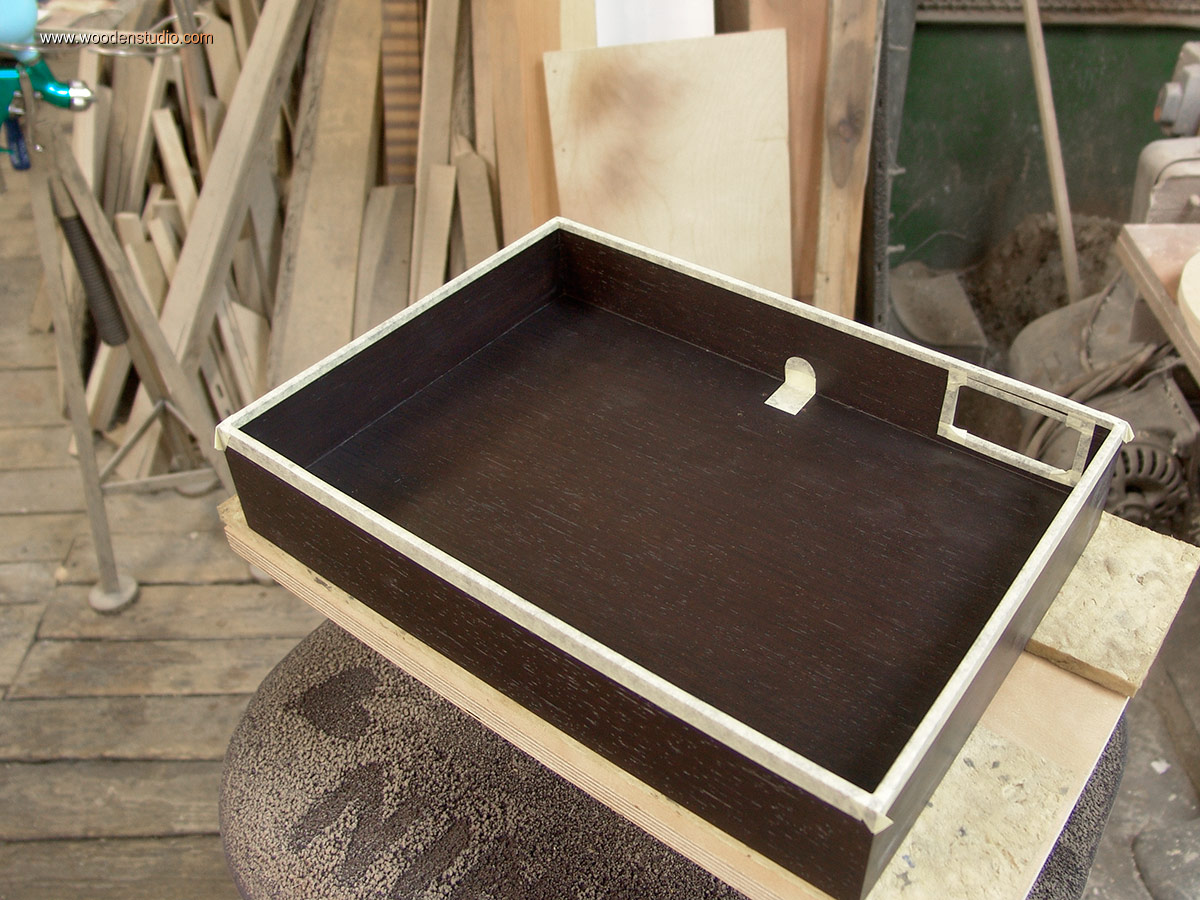

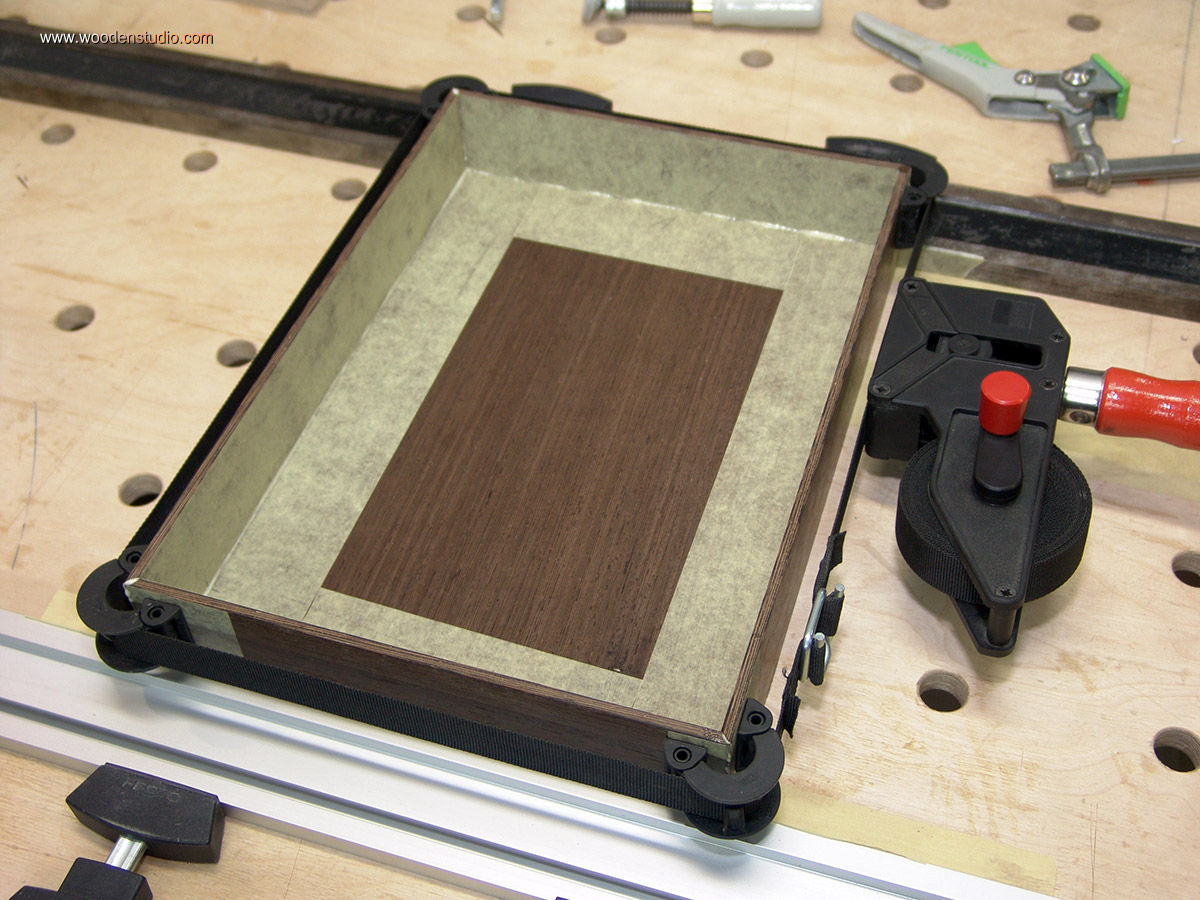

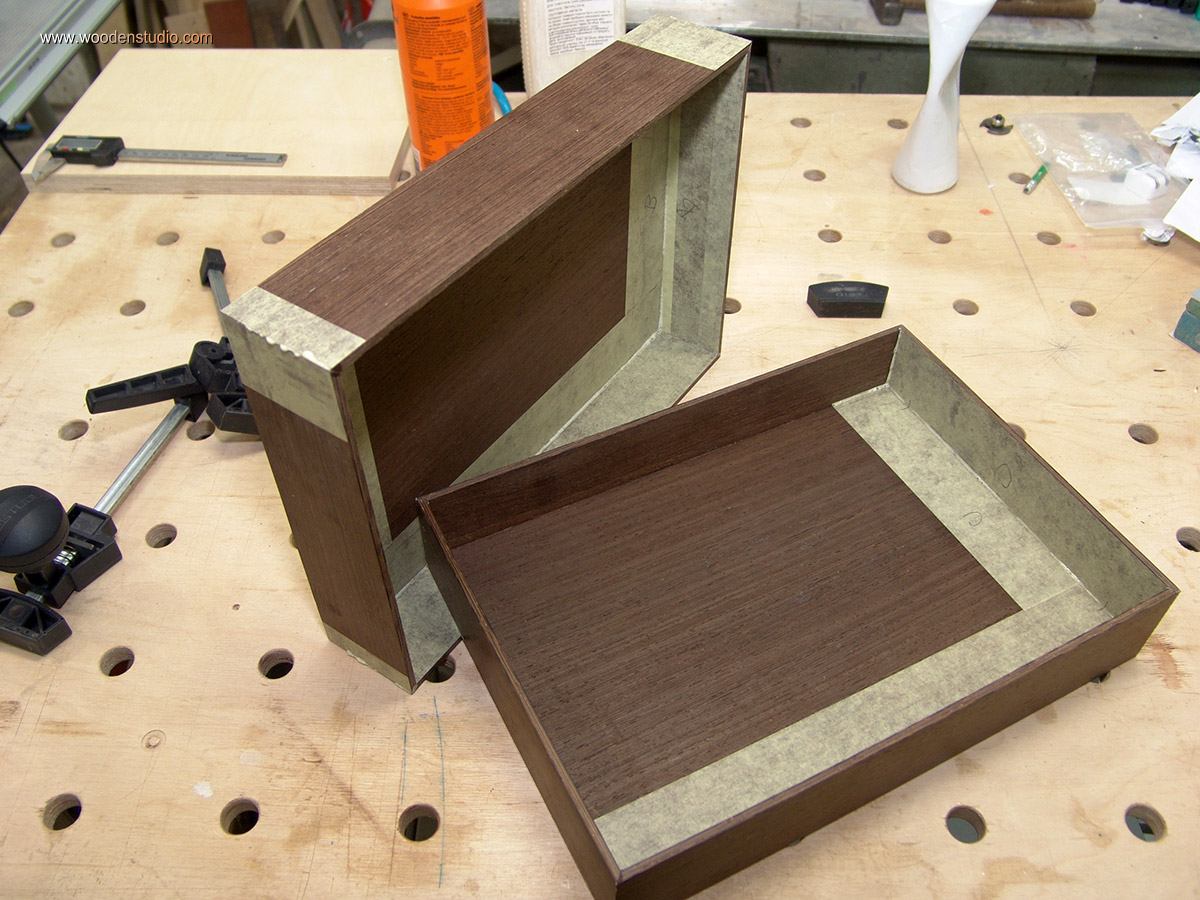

Склейка корпуса светильника нано аквариума
Удаление защитной ленты со светильника

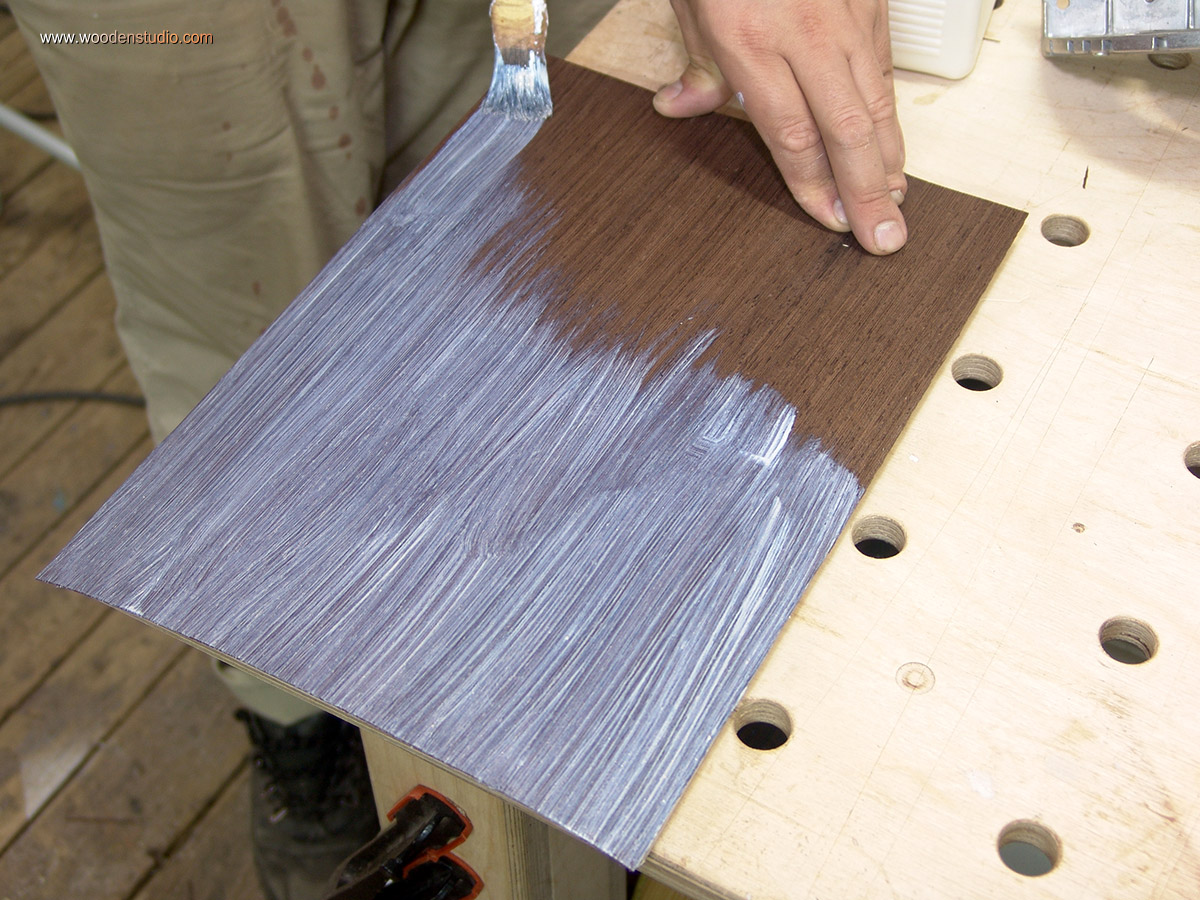

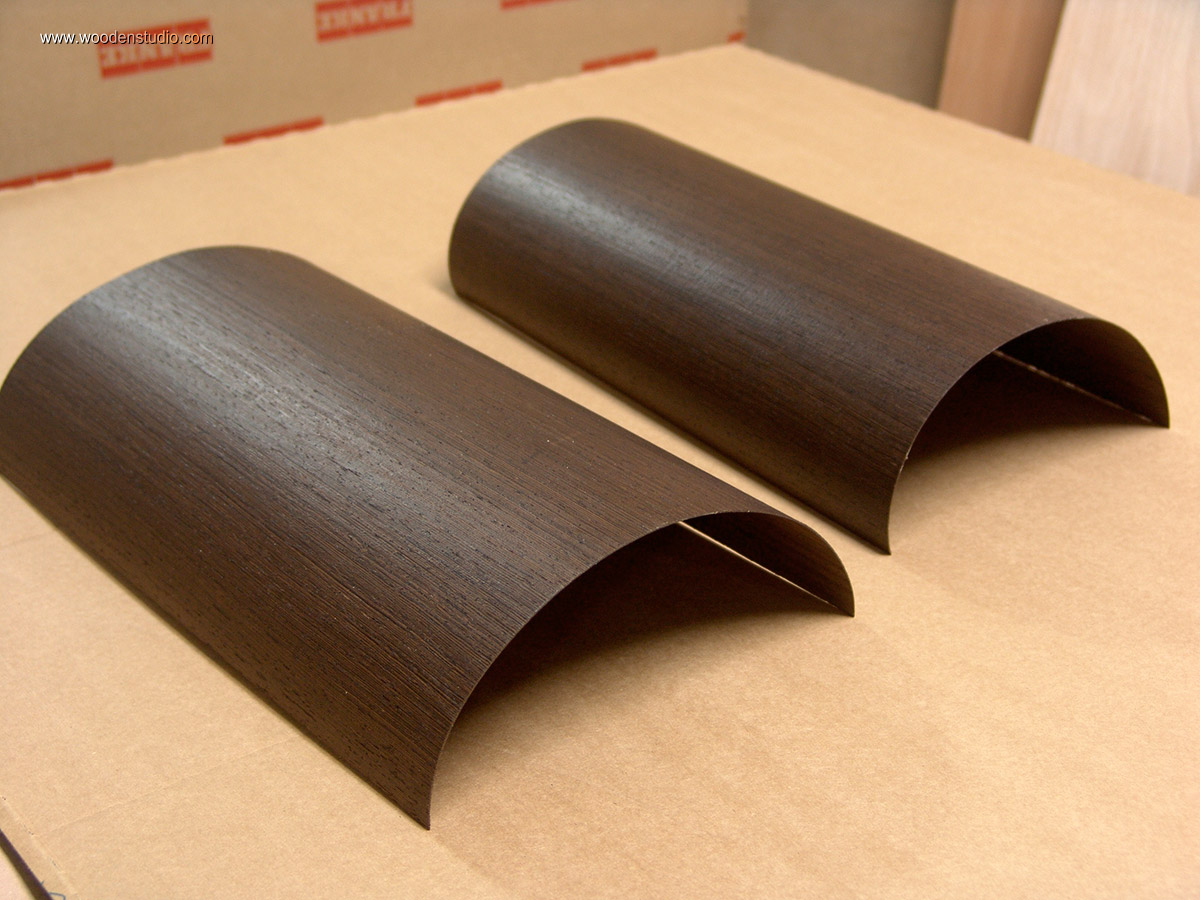

Нанесения клея WCG-N на фрагмент шпона
Процесс высыхания клея WCG-N
Шпон с нанесенным клеевым слоем перед фанерованмем
Подготовка поверхности перед нанесением клея WCG-N

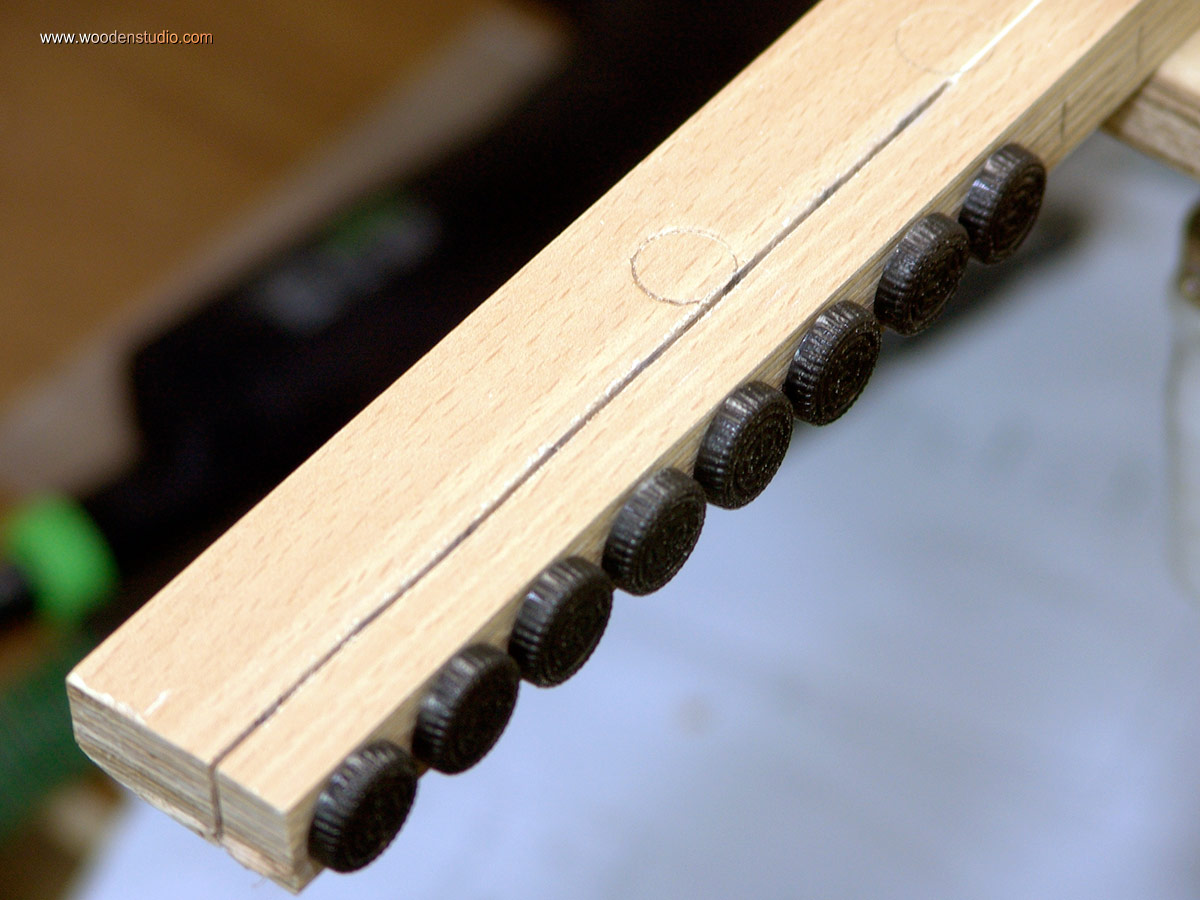

Работа с Puch клеем WCG-N. Укладка промежуточных реек
Клей WCG-N. Позиционирование рубашки относительно детали.
Клей WCG-N. Извлечение промежуточных прокладок из под шпона

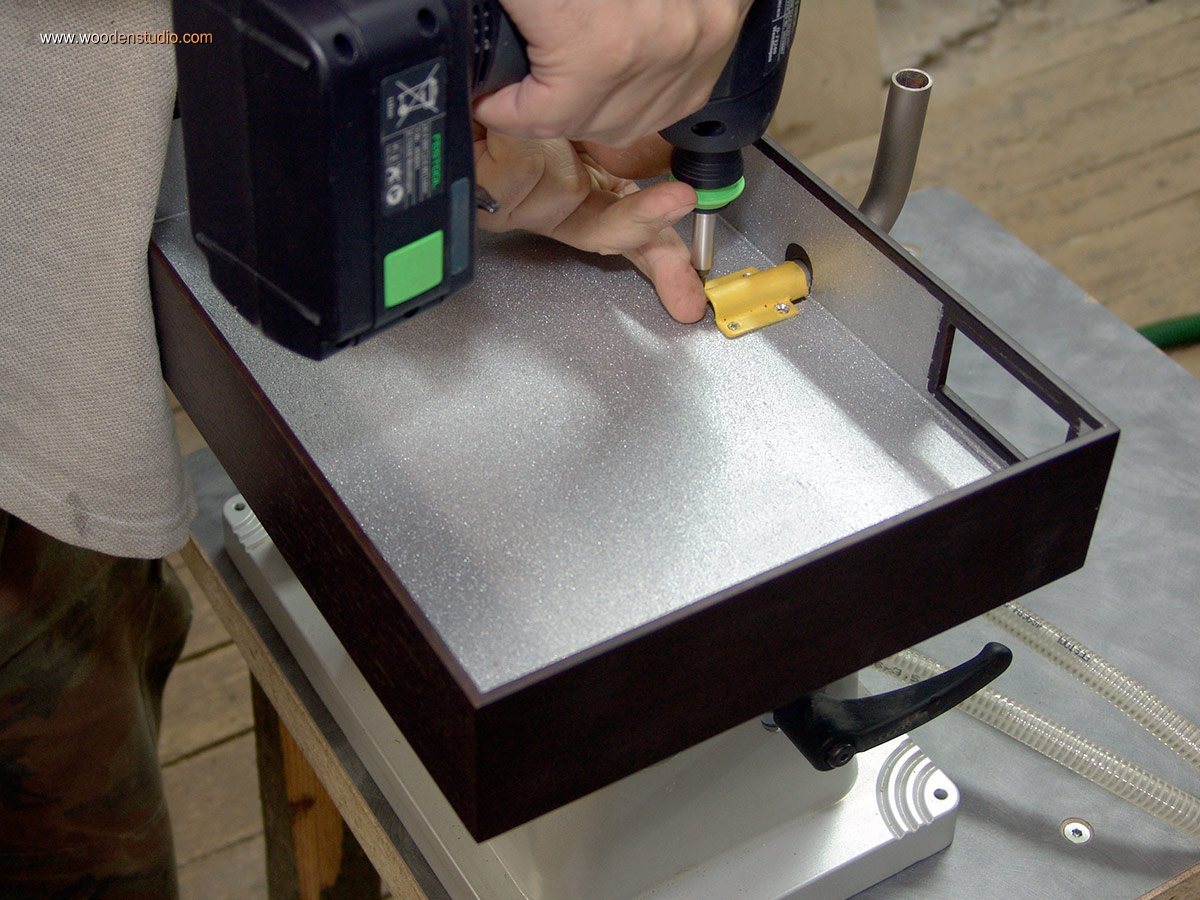

Теперь необходимо просверлить в основании и в крышке светильника отверстия. В эти отверстия будут вставлены угловые кронштейны.

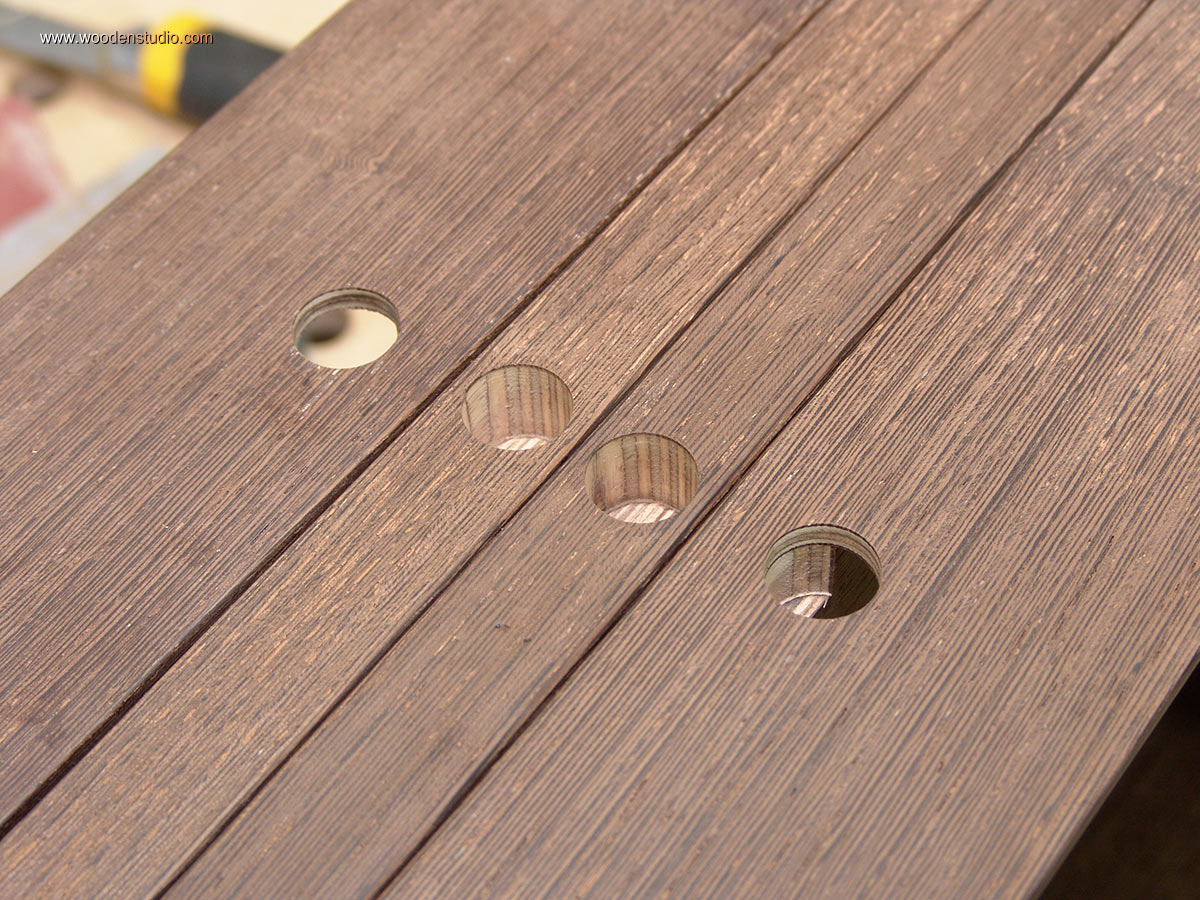

Для сверления применил ручной фрезер и фрезу необходимого диаметра. Фрезер был закреплен на MFT столе и зафиксирован при помощи штанг. А детали для сверления крепились на боковине стола.

Полезные технологии!
Чтобы исключить сколы на выходе фрезы, снизу следует подставить и закрепить упорный брусок или планку.

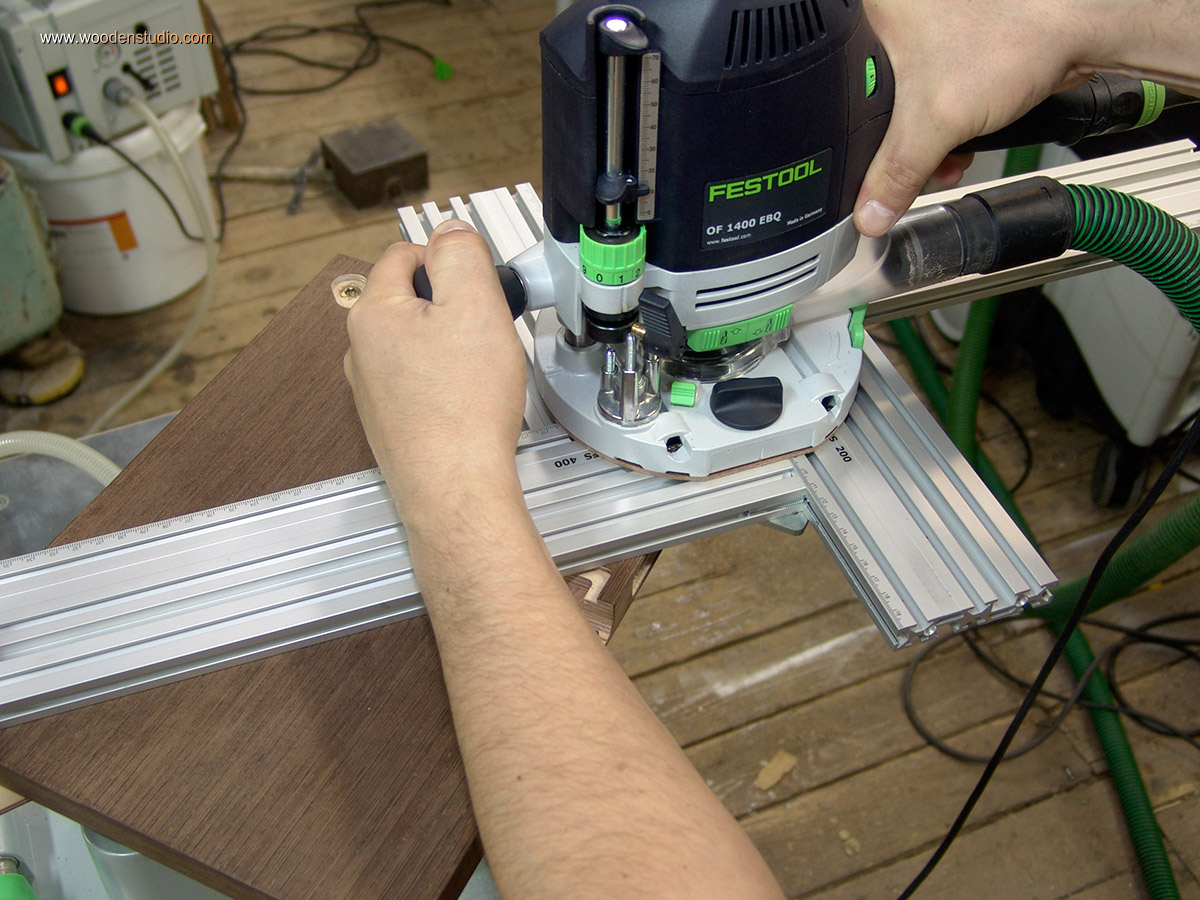

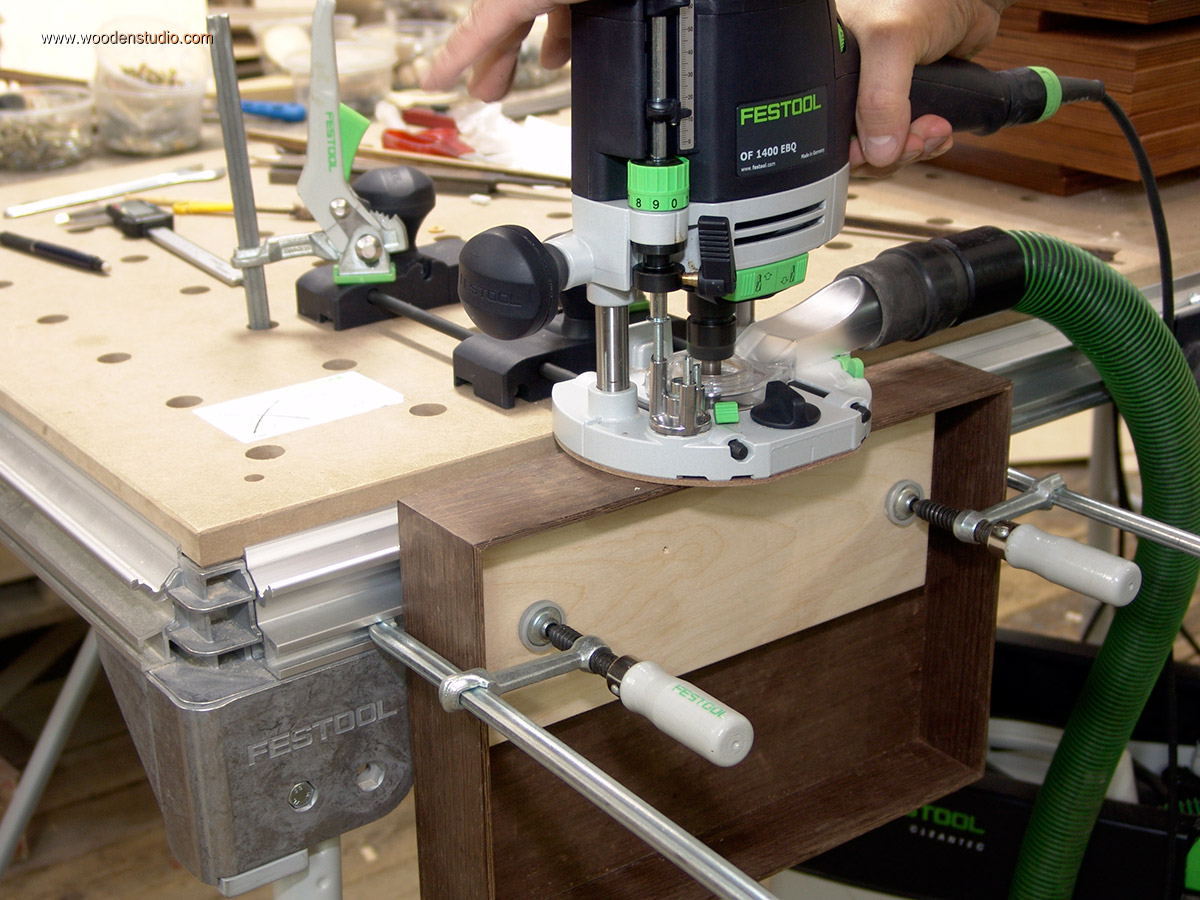

Сверление отверстий ручным фрезером Festool OF 1400 EBQ
Для предотвращения сколов, снизу закреплен брусок

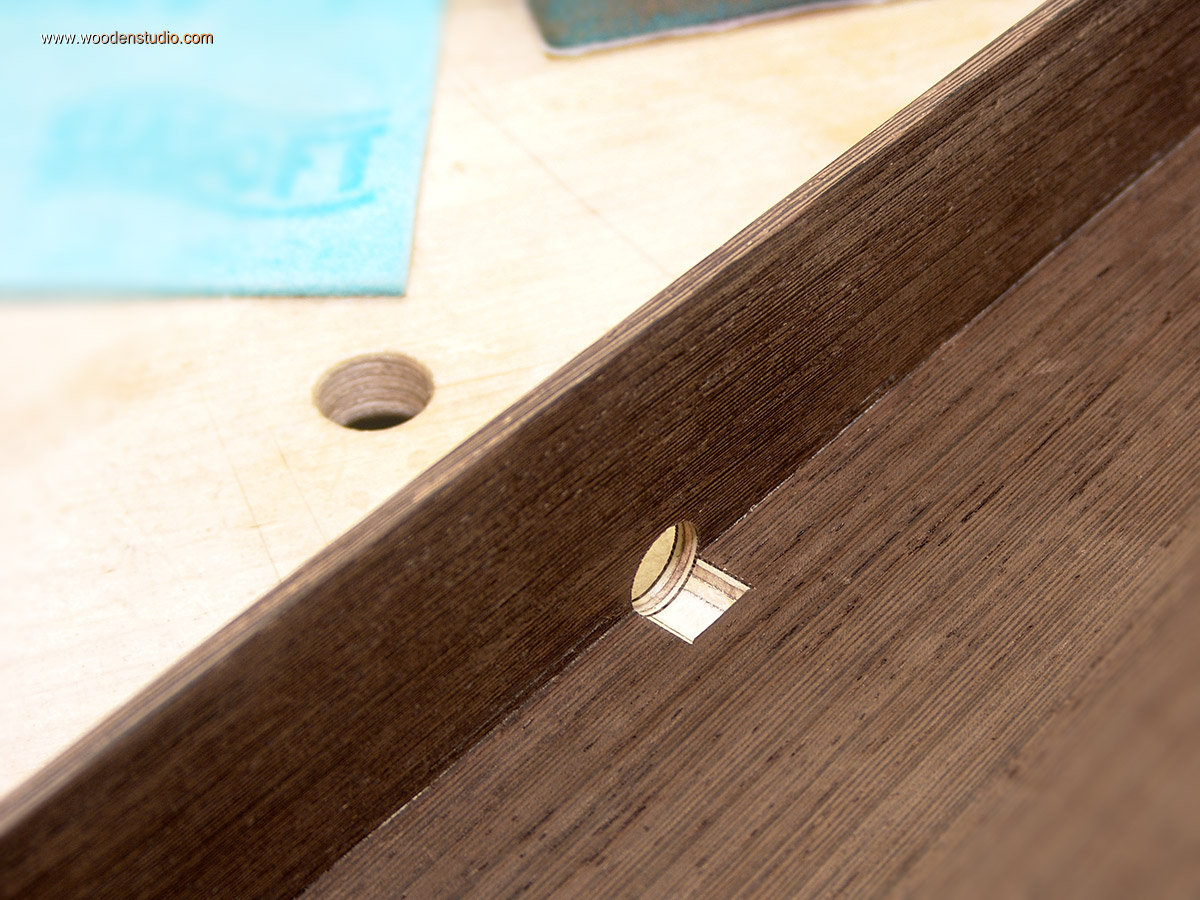

Отверстие для крепления кронштейна в корпусе светильника

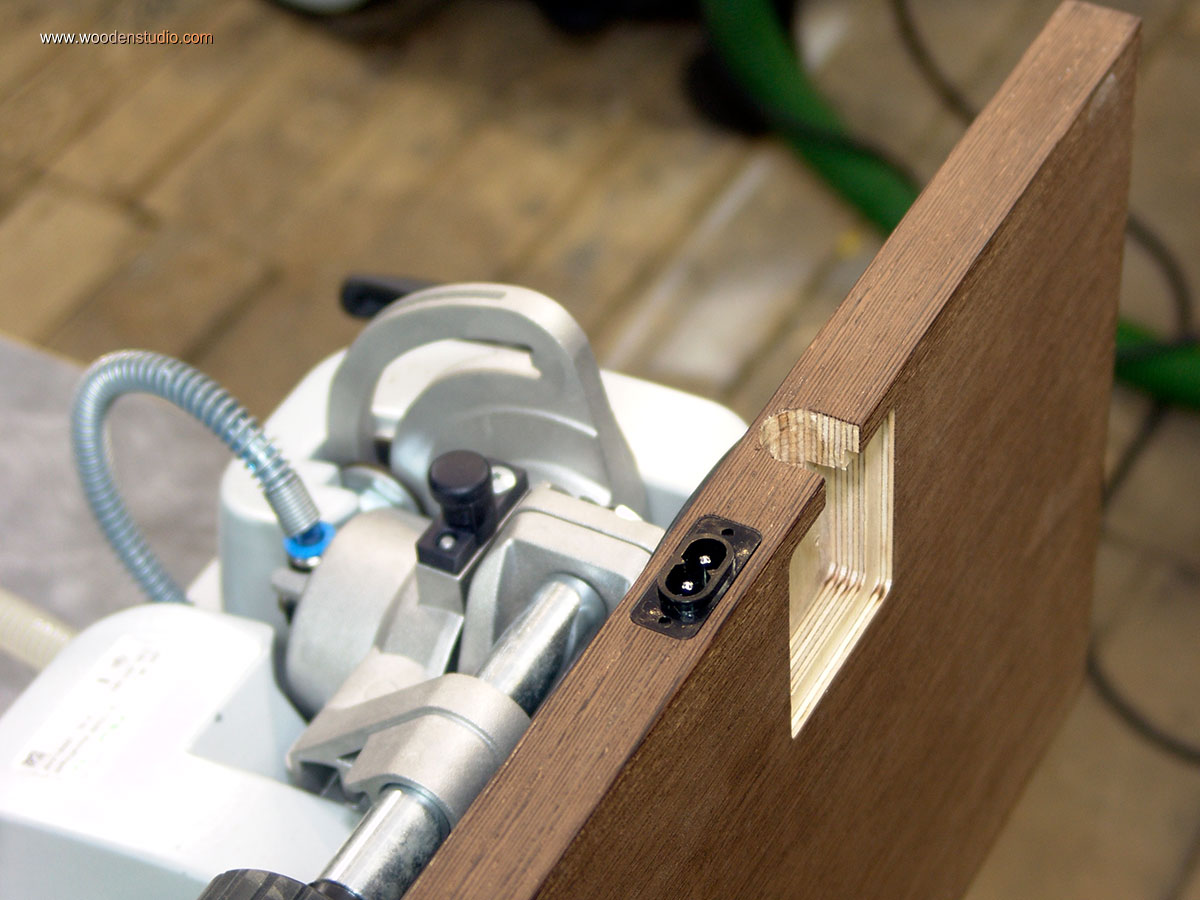

Отверстие для крепления кронштейна в основании нано аквариума

Крепление кронштейнов в подставке отличается от крепления в корпусе светильника. Разница в том, что снизу кронштейн надо «утопить» в корпус. Для этого необходимо фрезеровать прямоугольное отверстие в двух уровнях, для самого кронштейна и для декоративной крышки.

Наиболее удобный способ — ручной фрезер со сменными копировальными кольцами разного диаметра и универсальный фрезерный шаблон.

Процесс выглядит следующим образом.
Закрепляем фрезерный шаблон на детали. Устанавливаем в фрезер копировальное кольцо большего диамера (траектория фрезерования малая), это для фрезерования основного углубления. Затем меняем копировальное кольцо на другое, меньшего диаметра (траектория фрезерования большая), это для фрезерования углубления под декоративную крышку. При этом не забываем уменьшить глубину фрезерования. В итоге получаем двухуровневое отверстие как на фотографиях.

Подготовка к фрезерованию при помощи универсального шаблона Festool MFS-400

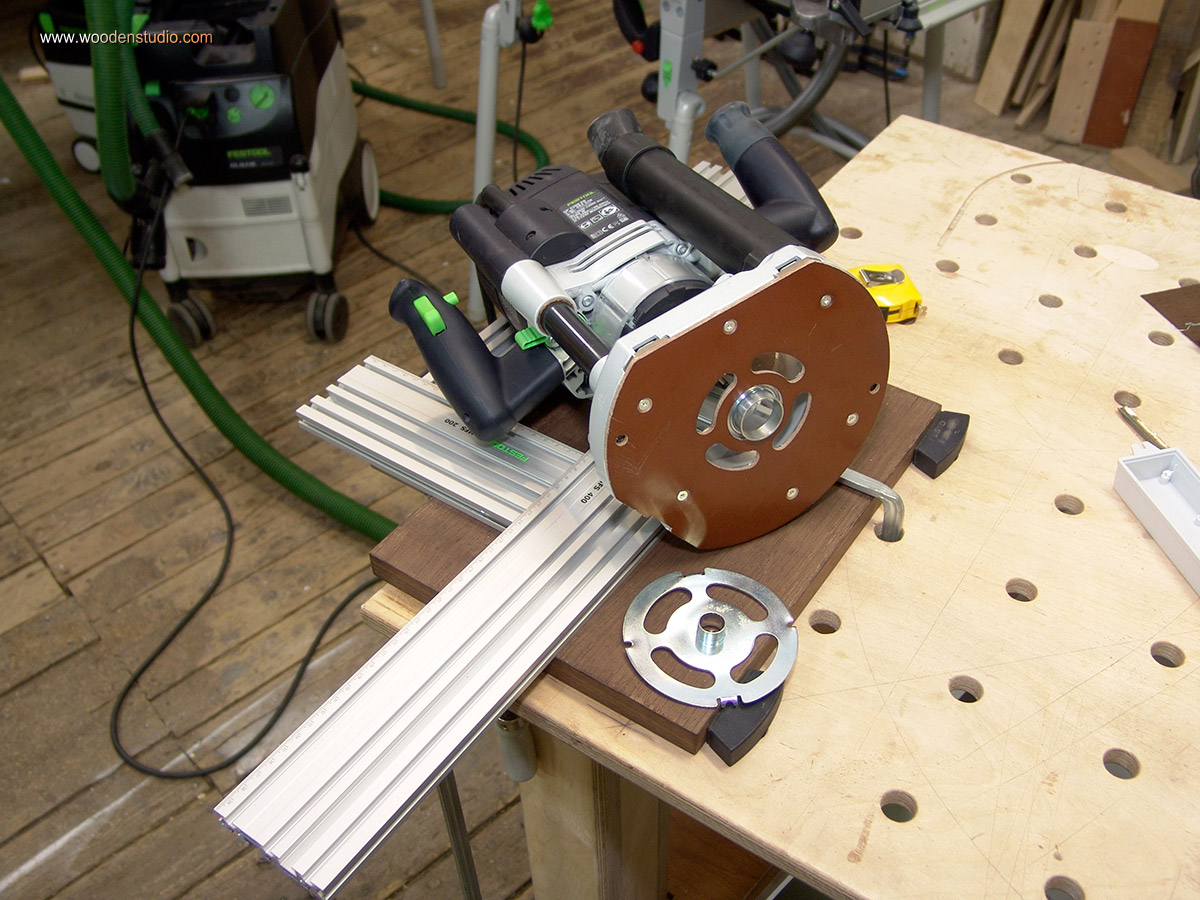

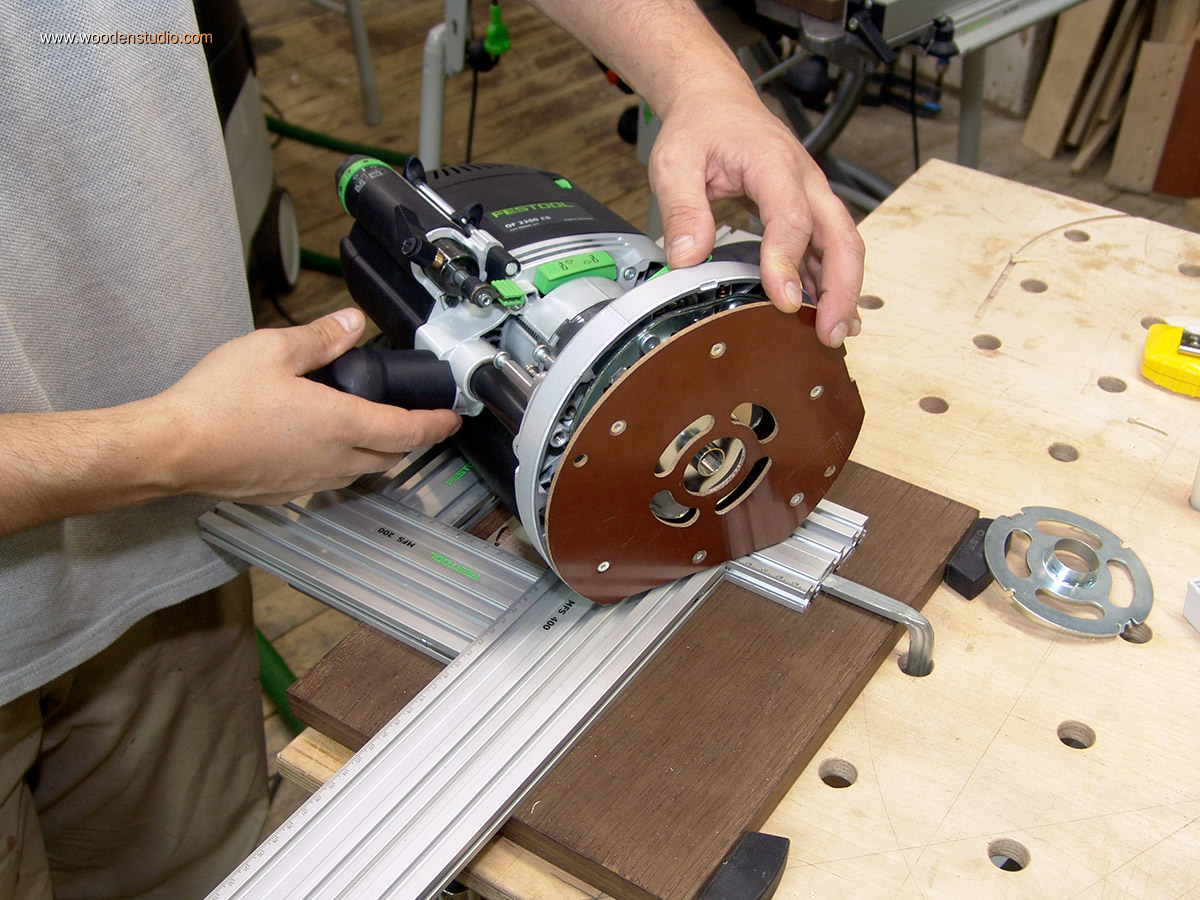

Ручной вертикальный фрезер Festool OF 2200 EBQ со сменными копировальными кольцами

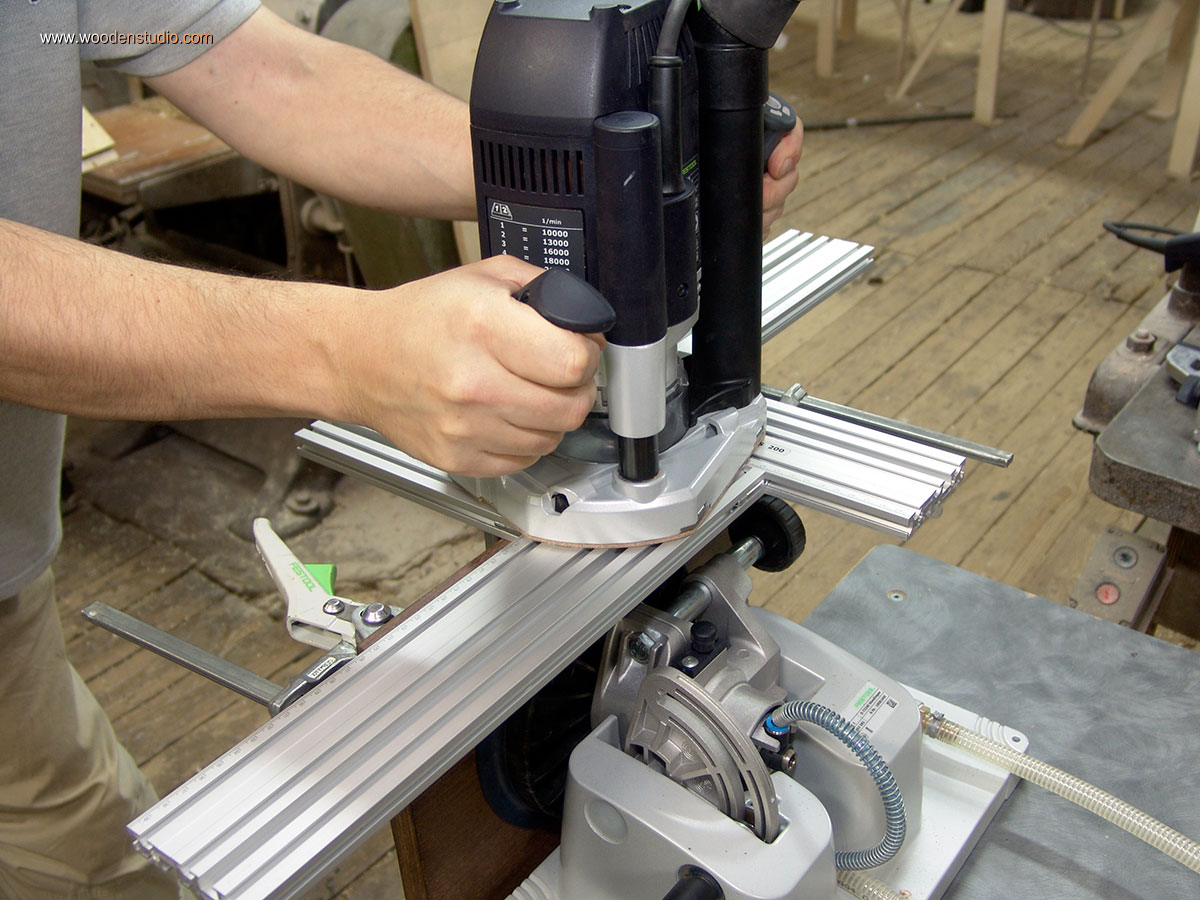

Фрезерование прямоугольного отверстия

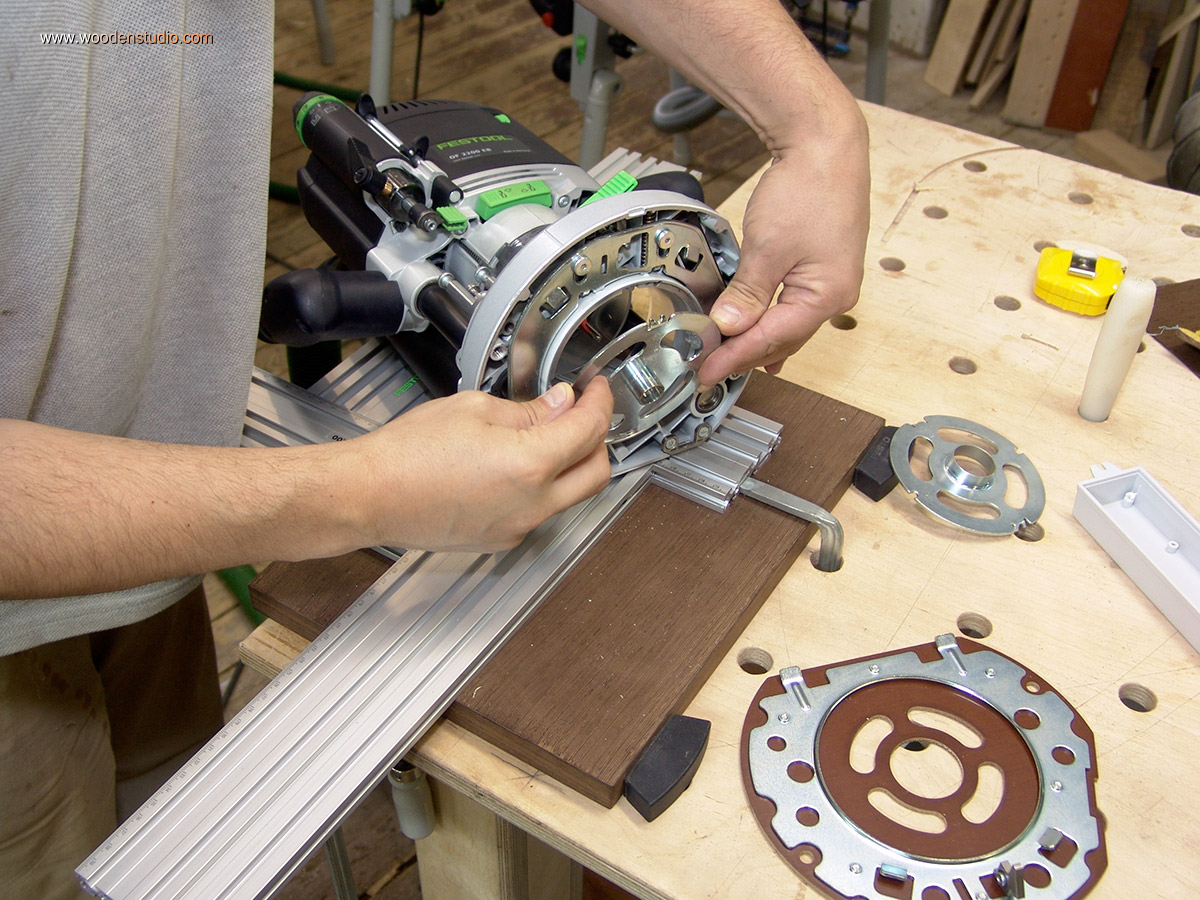

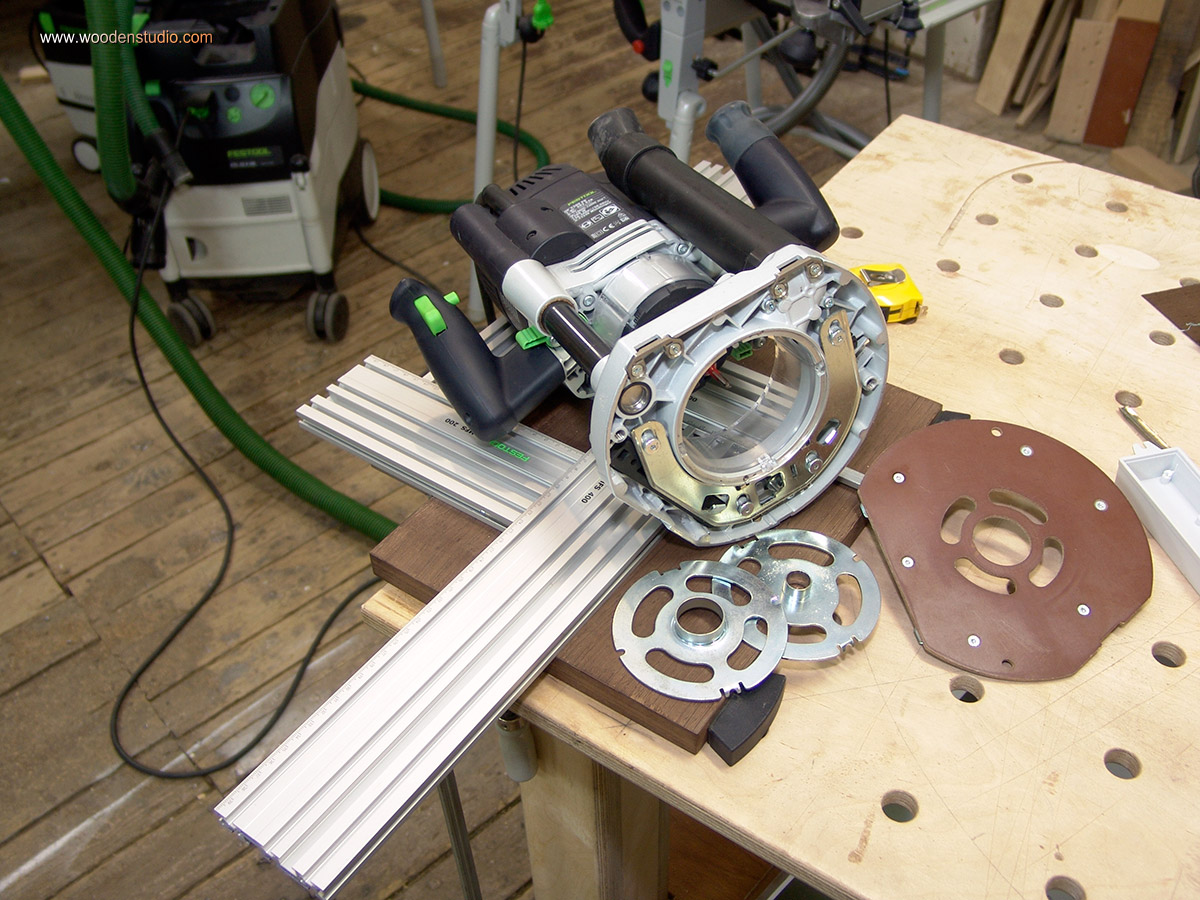

Смена копировального кольца в фрезере Festool OF 2200 EBQ
Быстросъемная подошва фрезера Festool OF 2200 EBQ
Фрезерованме по шаблону

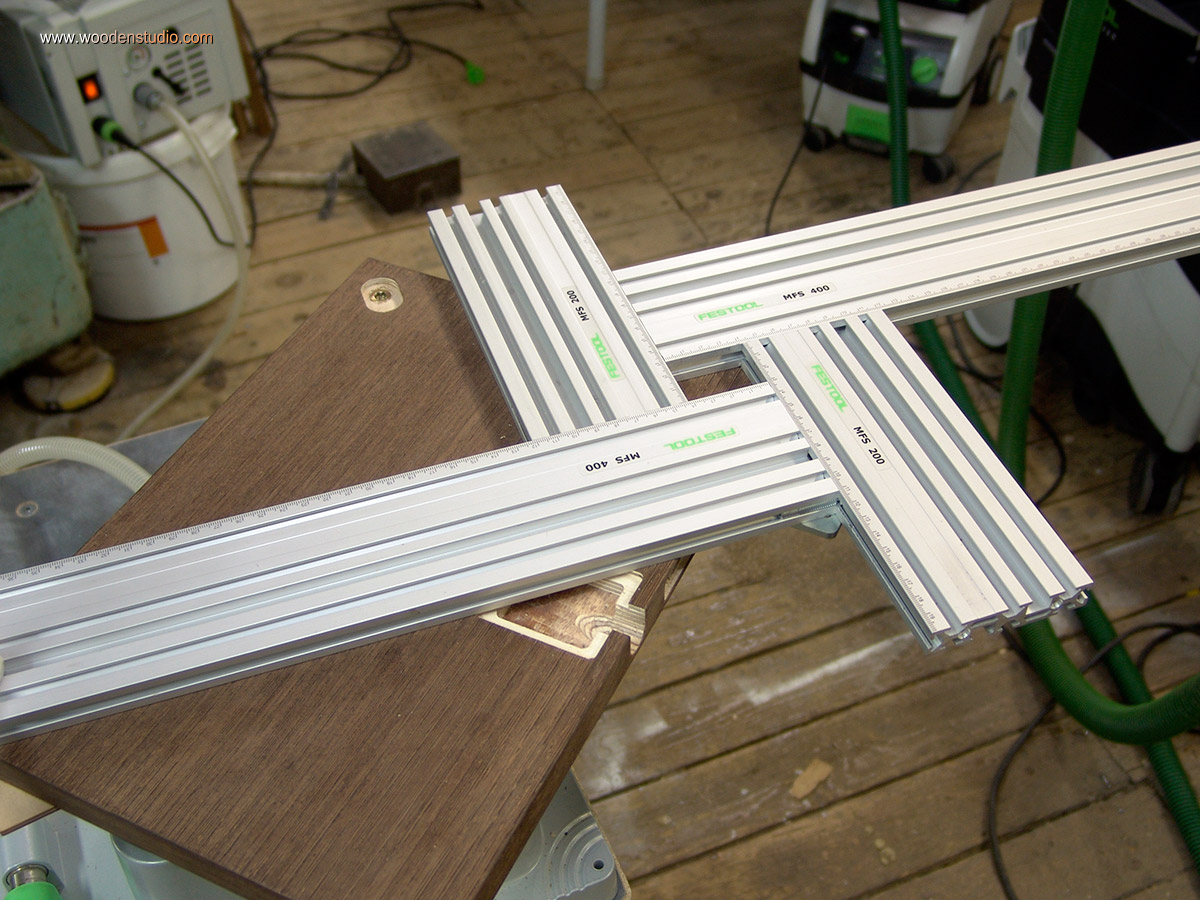

Универсальный, многофункциональный шаблон Festool MFS-400

Прямоугольное отверстие готово. Осталось удалить перемычку и временно закрепить угловой кронштейн.

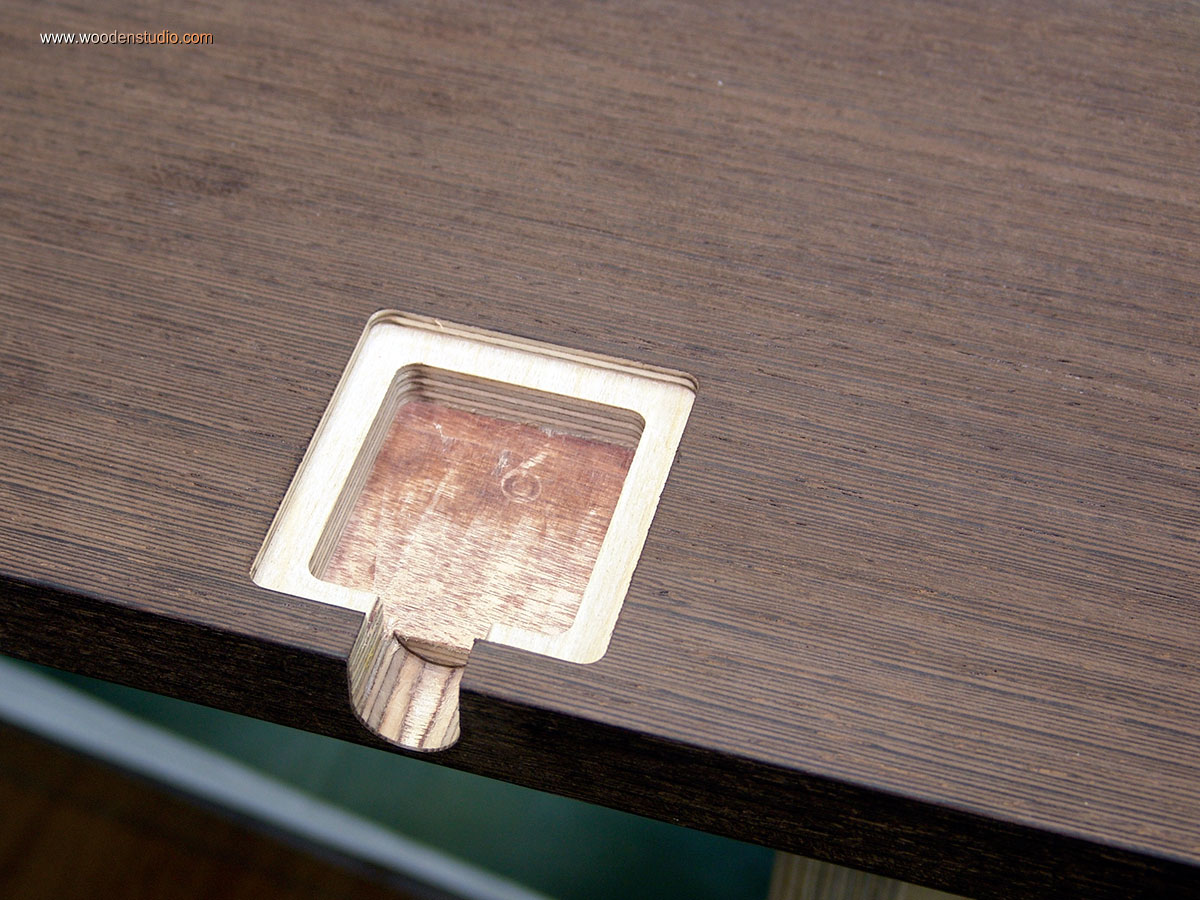

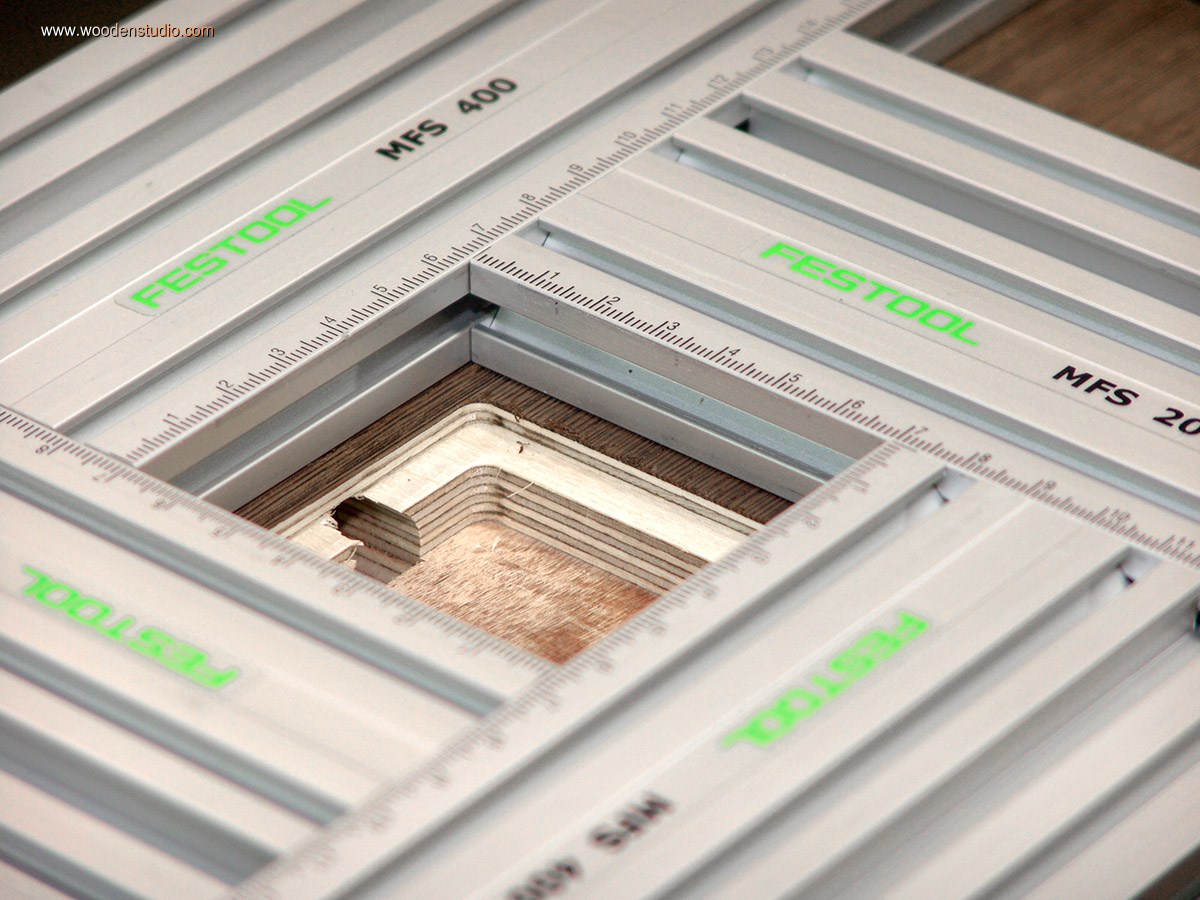

Прямоугольное двухуровневое отверстие для крепления кронштейна

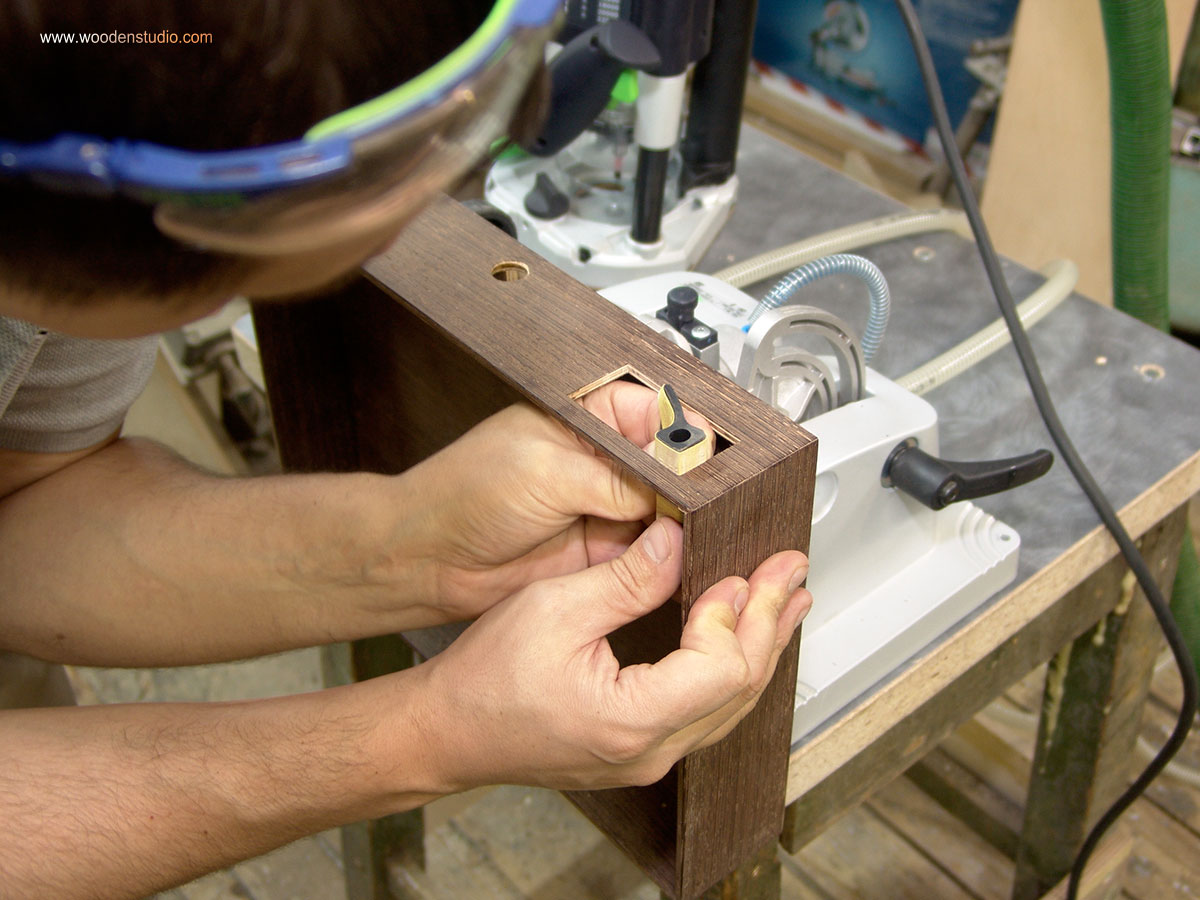

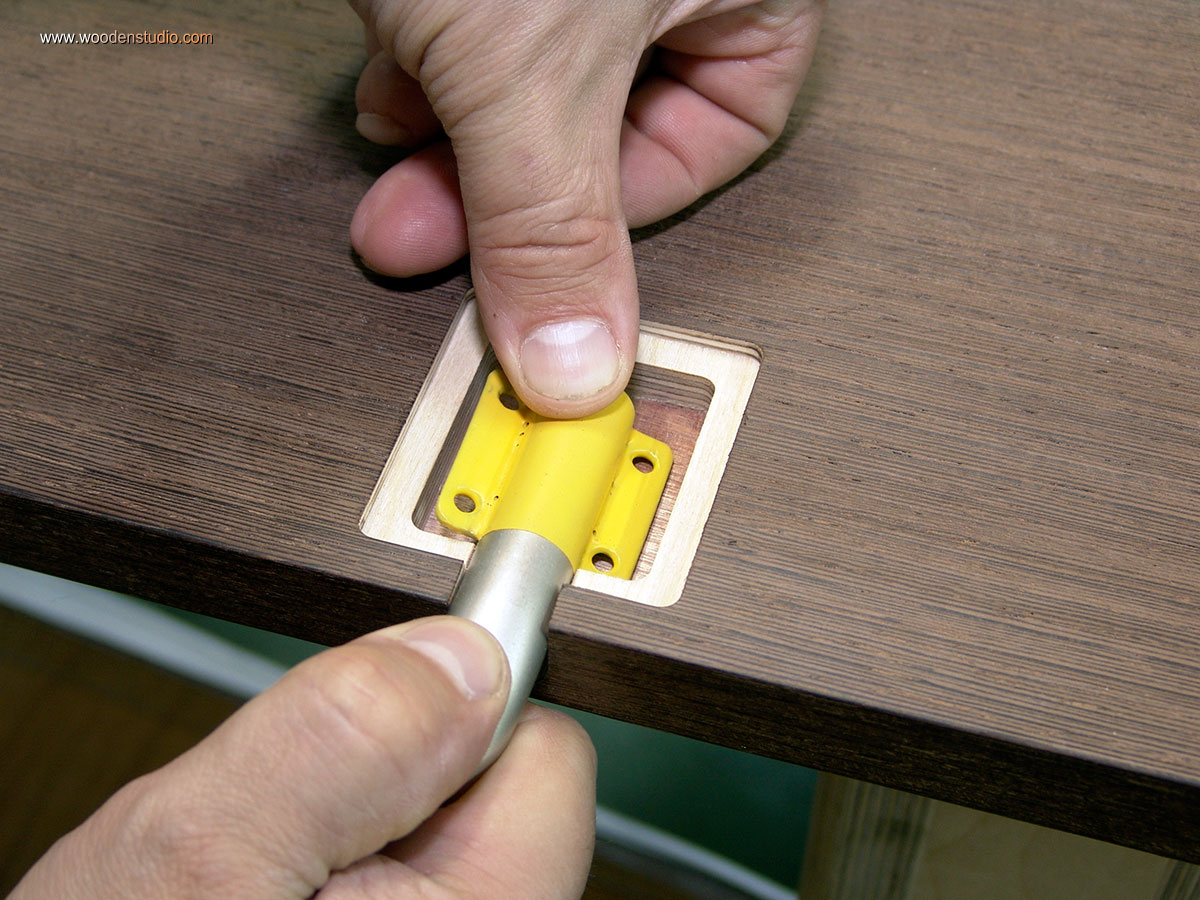

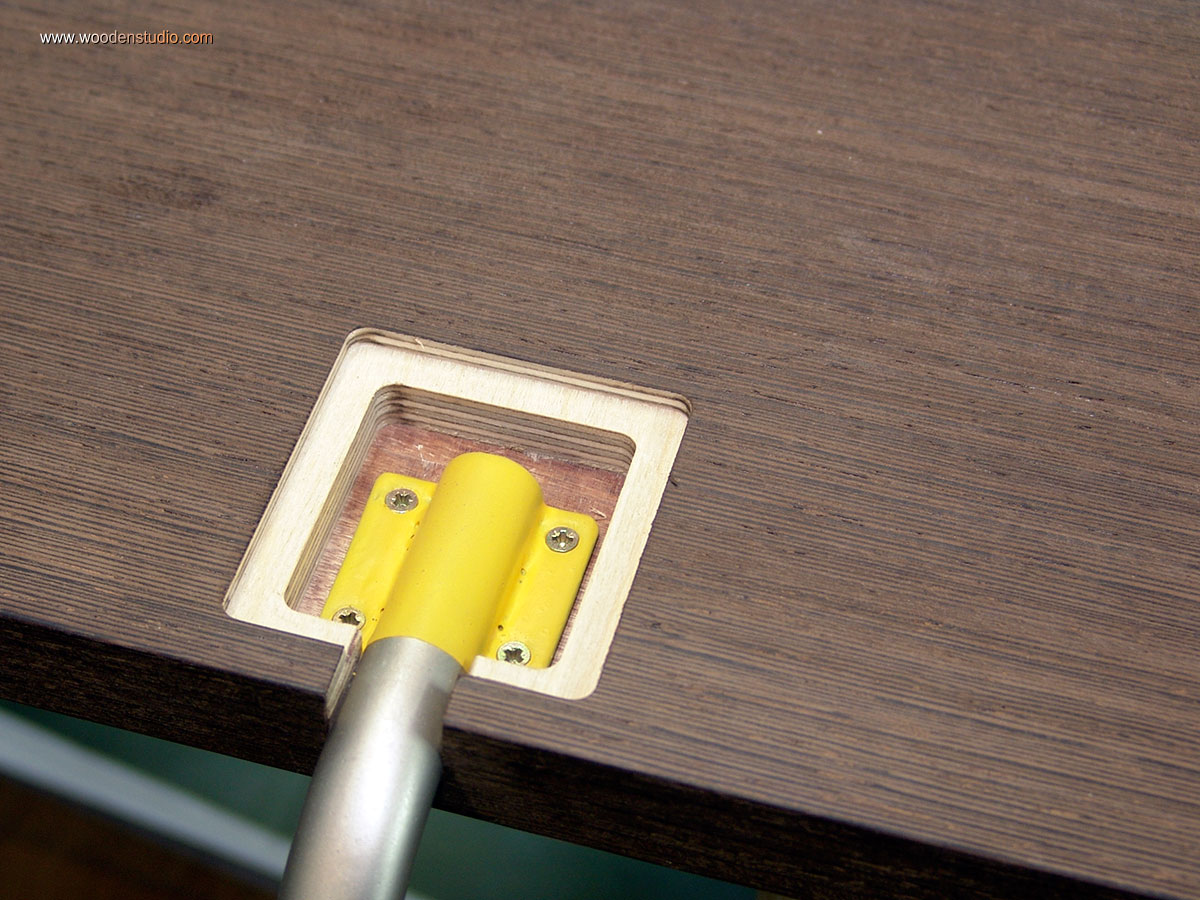

Установка кронштейна в основанме нано аквариума
Фиксация кронштейна в основании нано аквариума
Основание нано аквариума с кронштейном

Универсальный шаблон далеко не прячем. Для него еще много работы. Следующее отверстие предназначено под разъем для подсоединения сетевого кабеля.

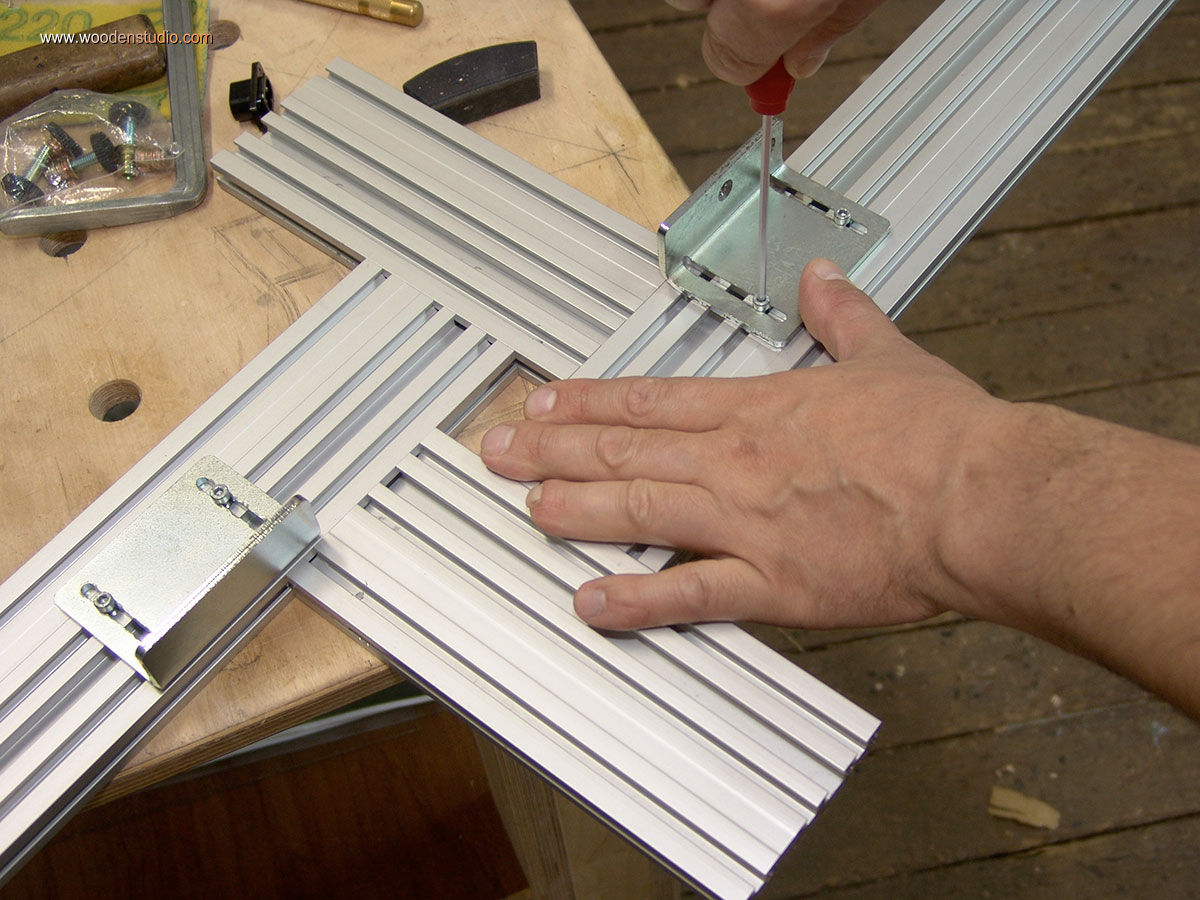

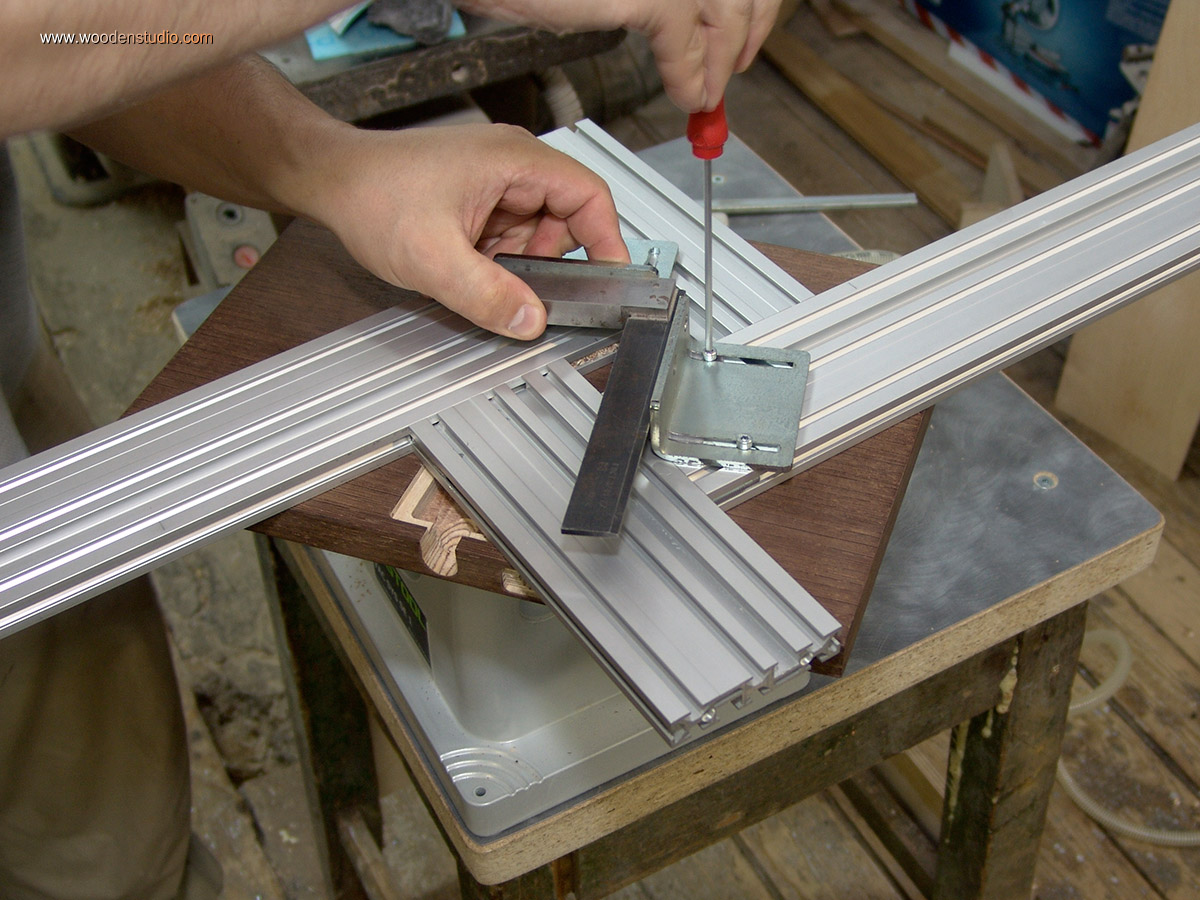

Настраиваем упоры универсального шаблона MFS таким образом, чтобы можно было вертикально зафиксировать основание. Фрезерование так же производится с одной установки, двумя копировальными кольцами разного диамета и двумя фрезами, так же разного диаметра. С кольцом меньшего диаметра используется более тонкая фреза.

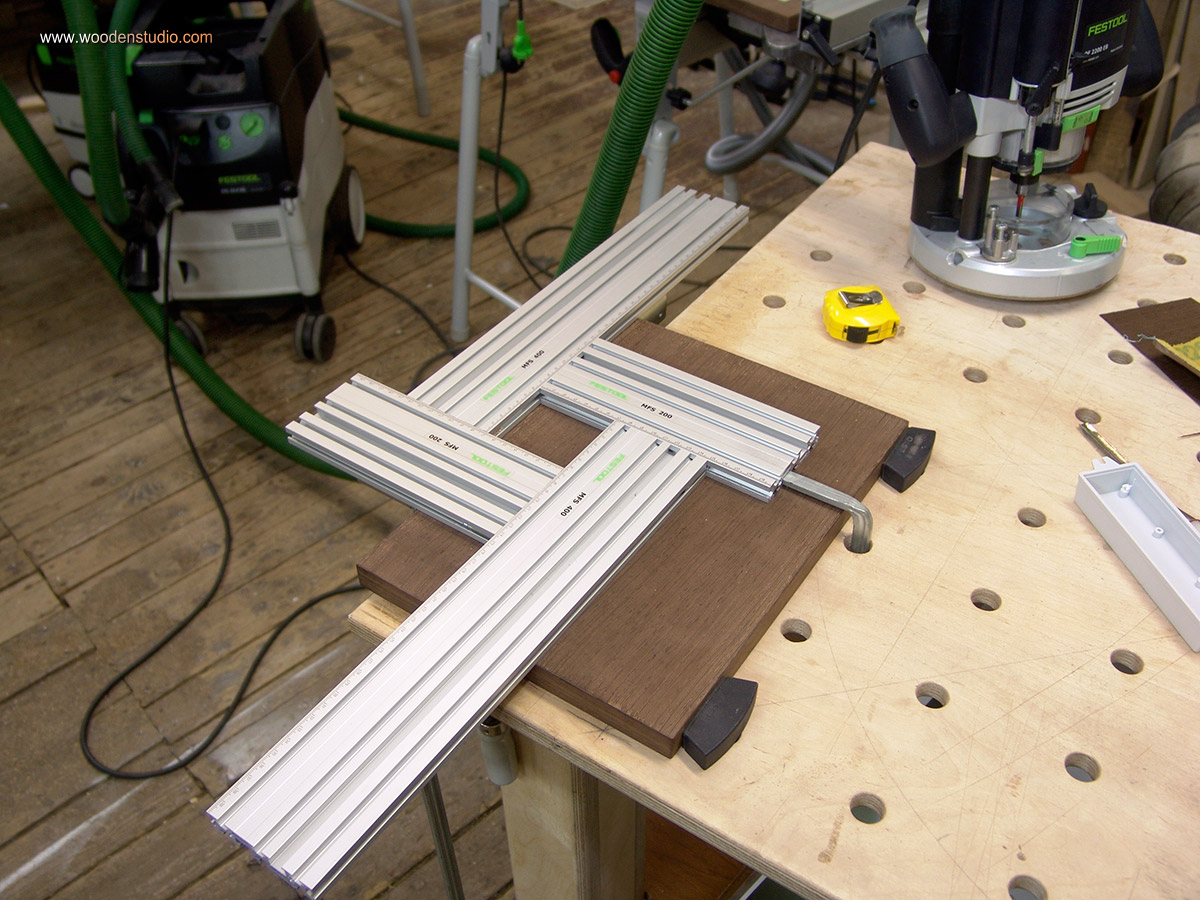

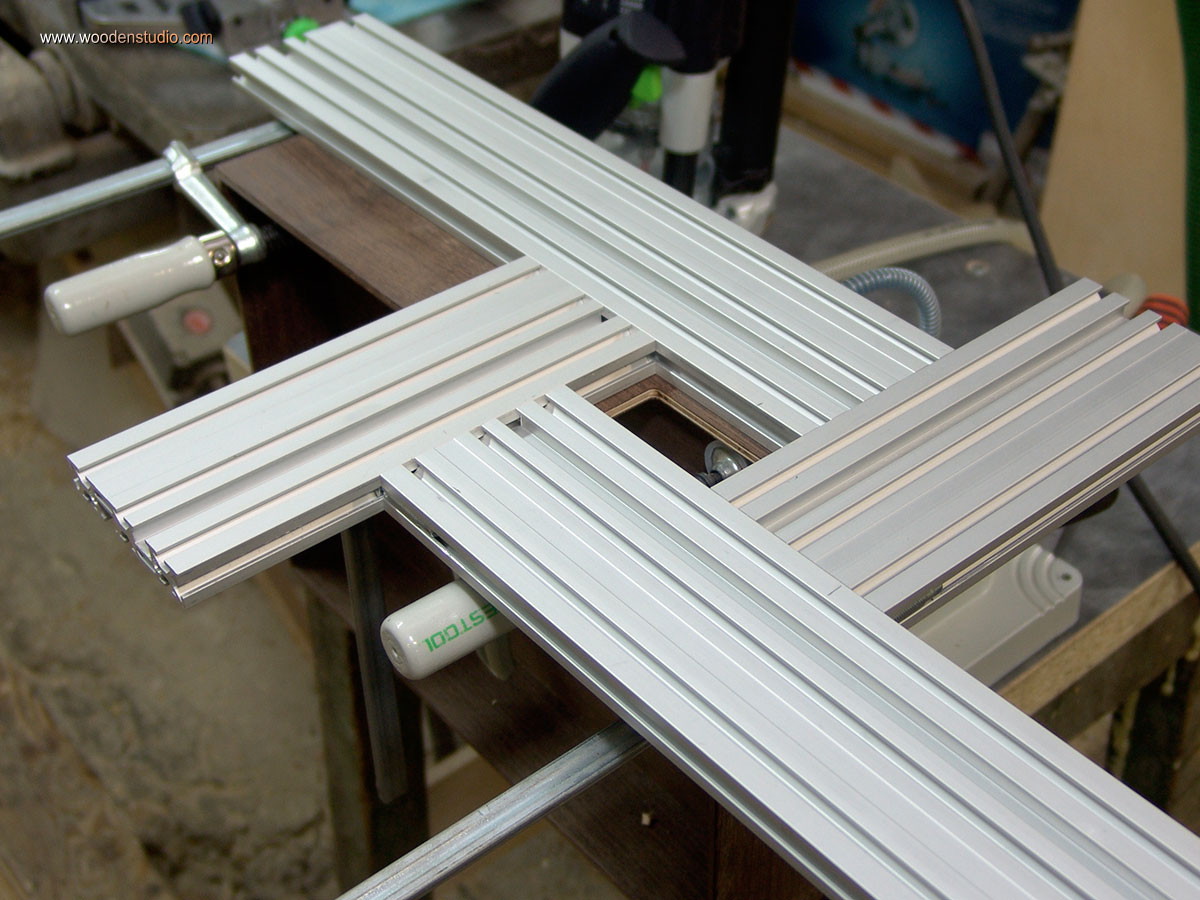

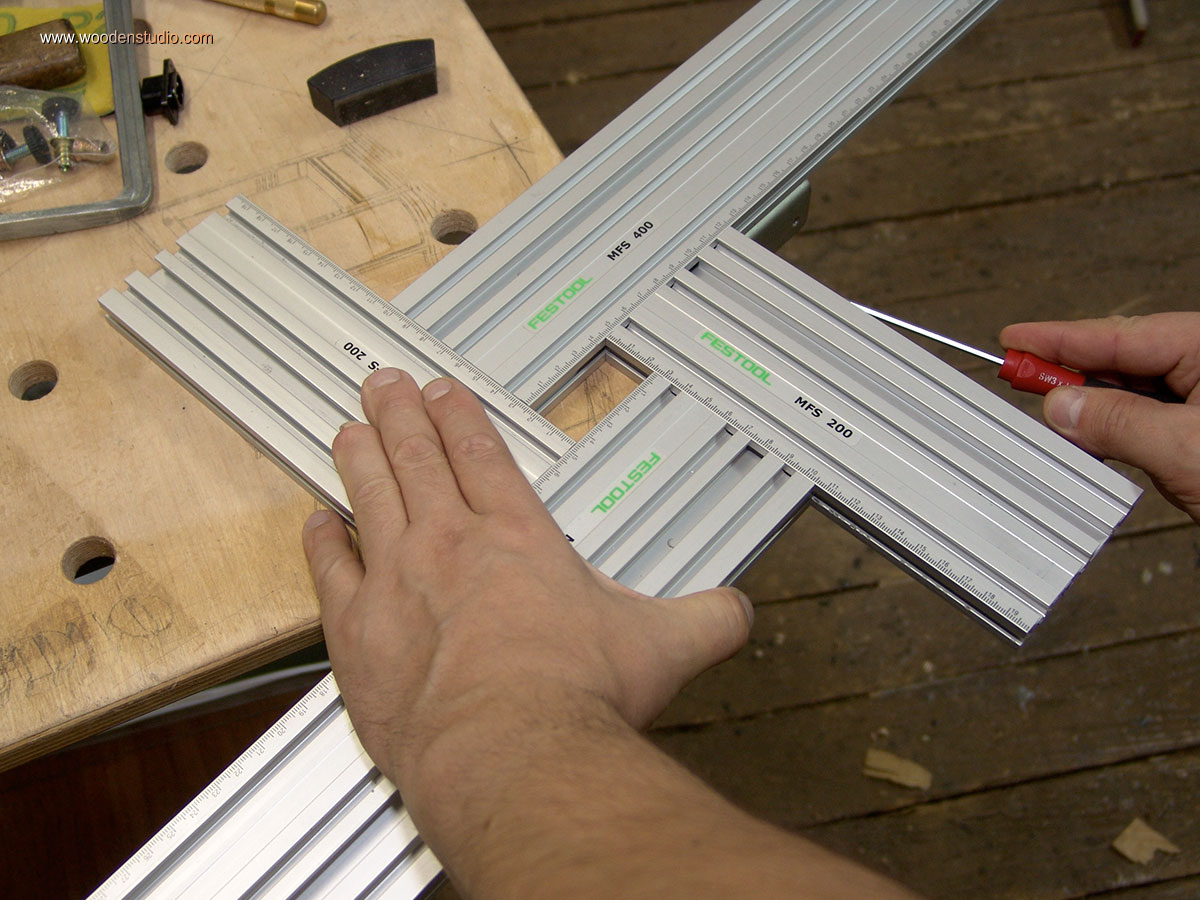

Универсальный фрезерный шаблон Festool MFS-400. Настройка габаритов окна

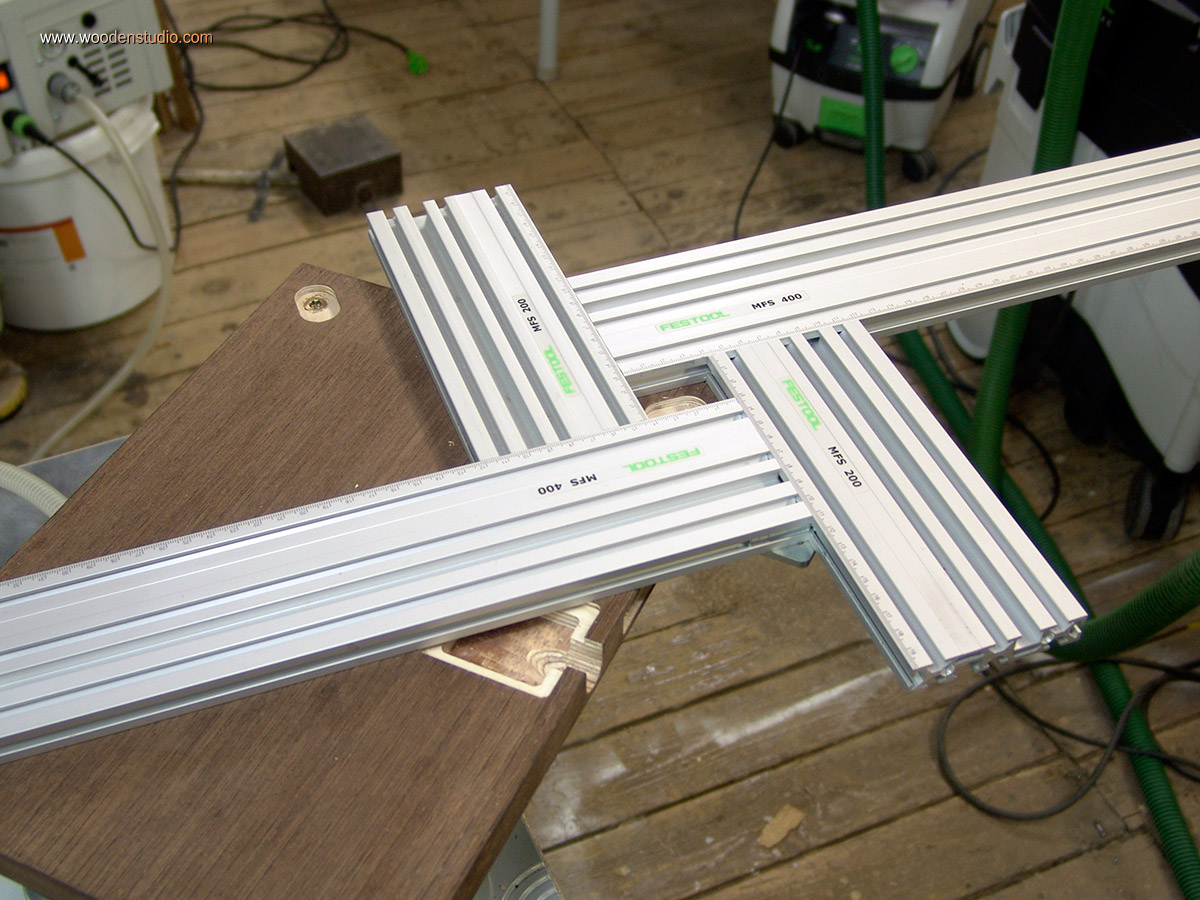

Универсальный фрезерный шаблон Festool MFS-400. Установка упоров

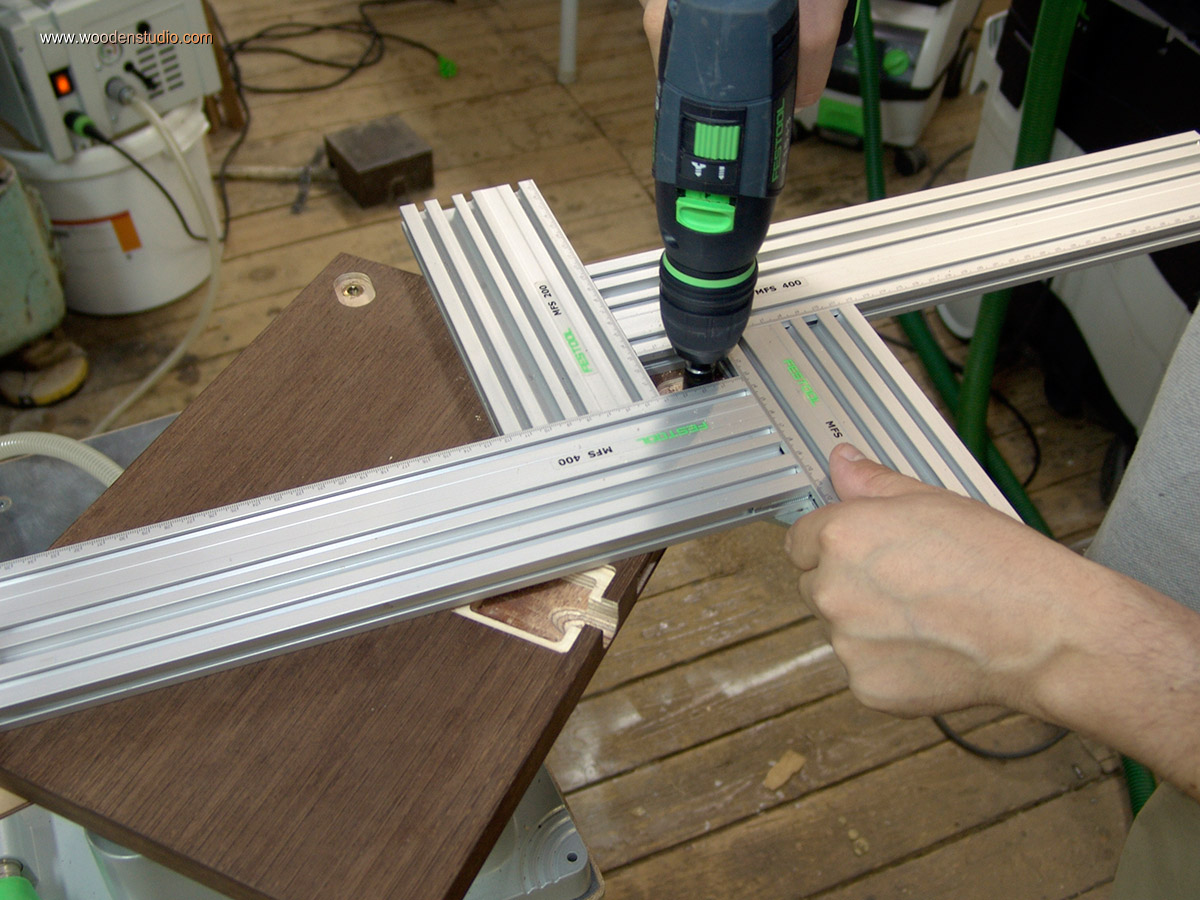

Универсальный фрезерный шаблон Festool MFS-400. Фиксация заготовки
Универсальный фрезерный шаблон Festool MFS-400. фрезерование отверстия под электроразъем

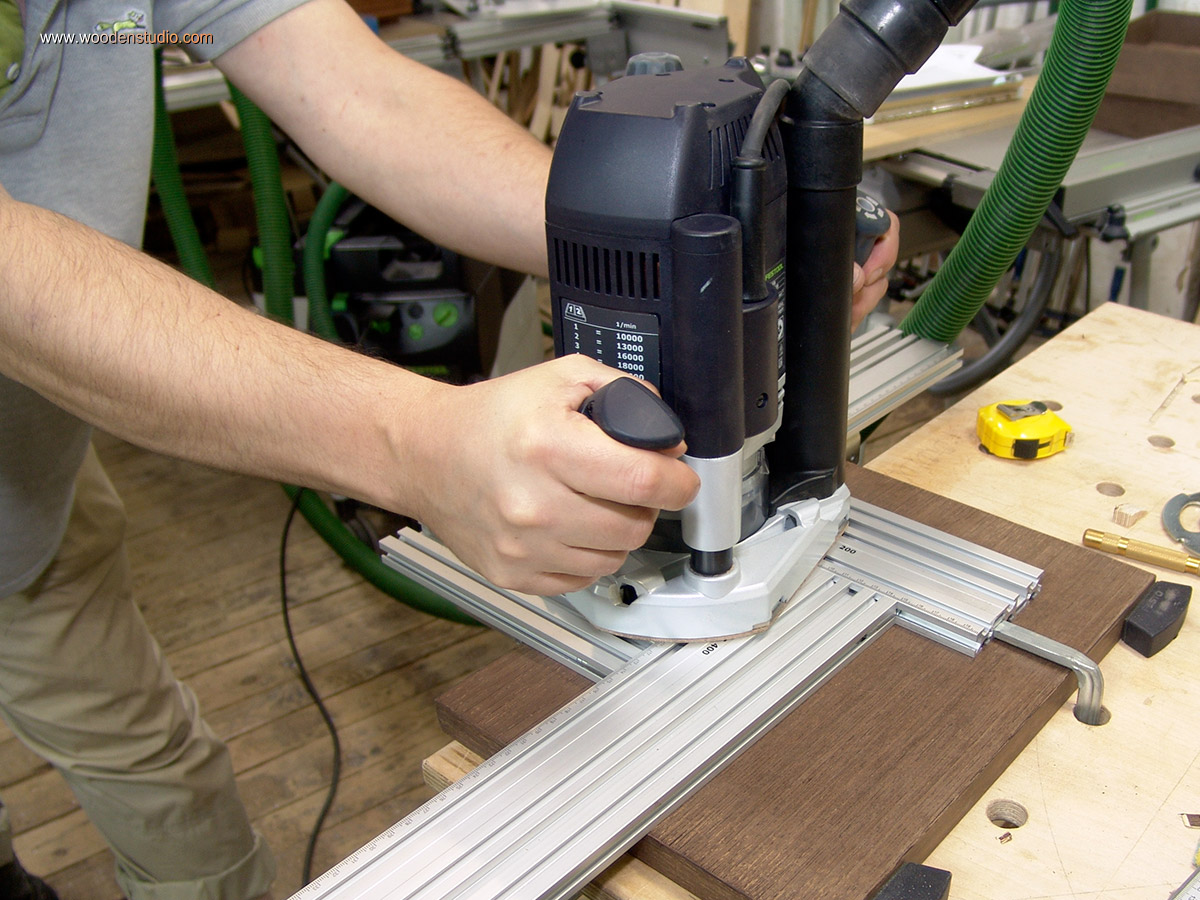

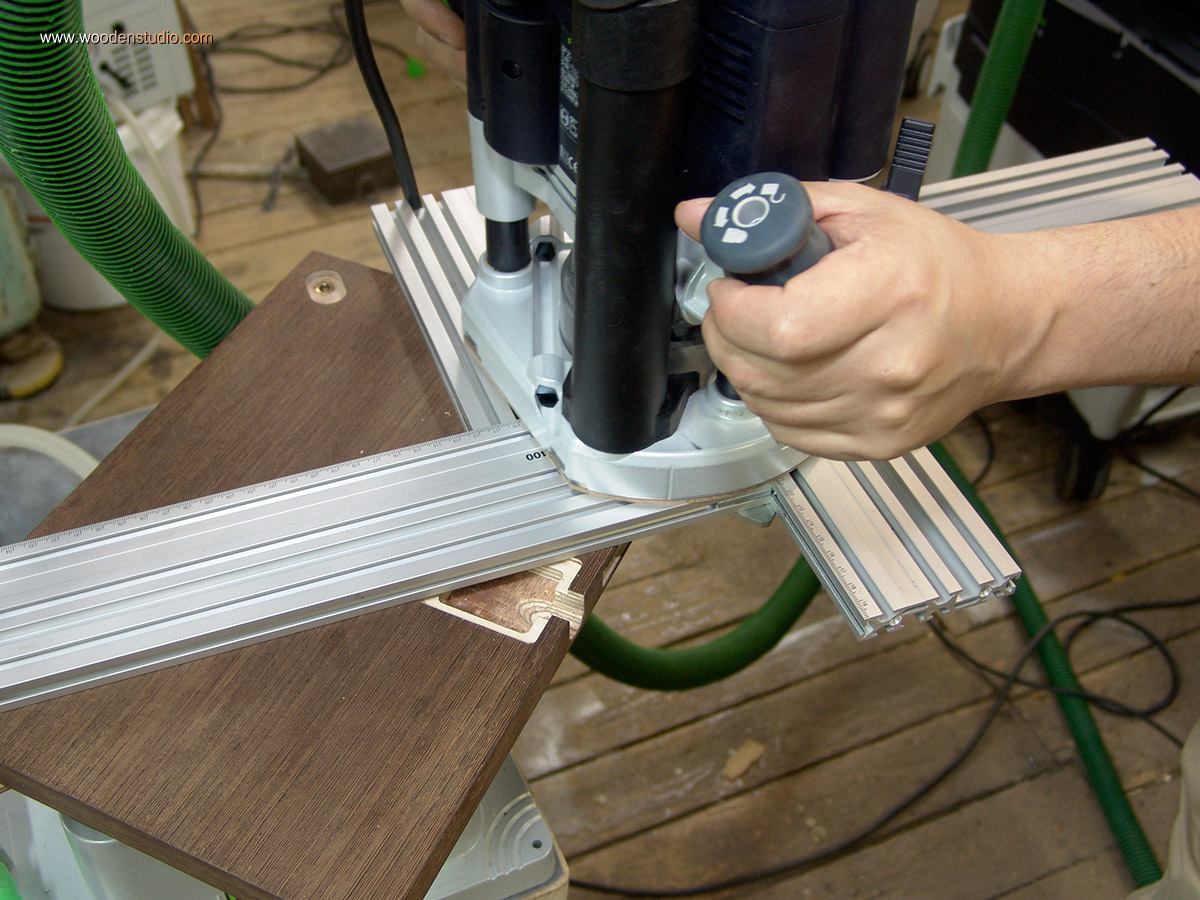

Фрезерование вертикальным фрезером Festool OF 2200 EBQ по мультифункциональному шаблону MFS-400
Первый уровень отверстия в основании нано аквариума
Готовое отверстие в основании нано аквариума

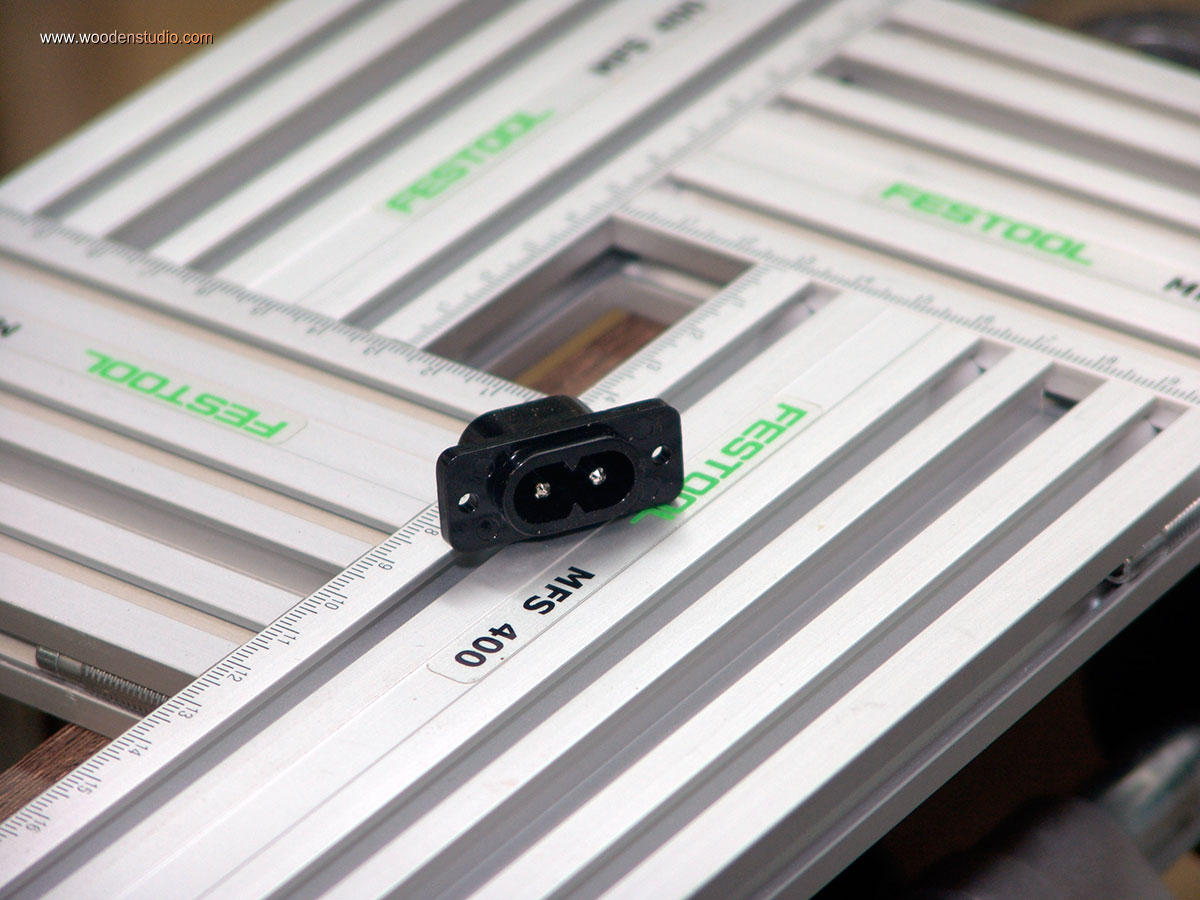

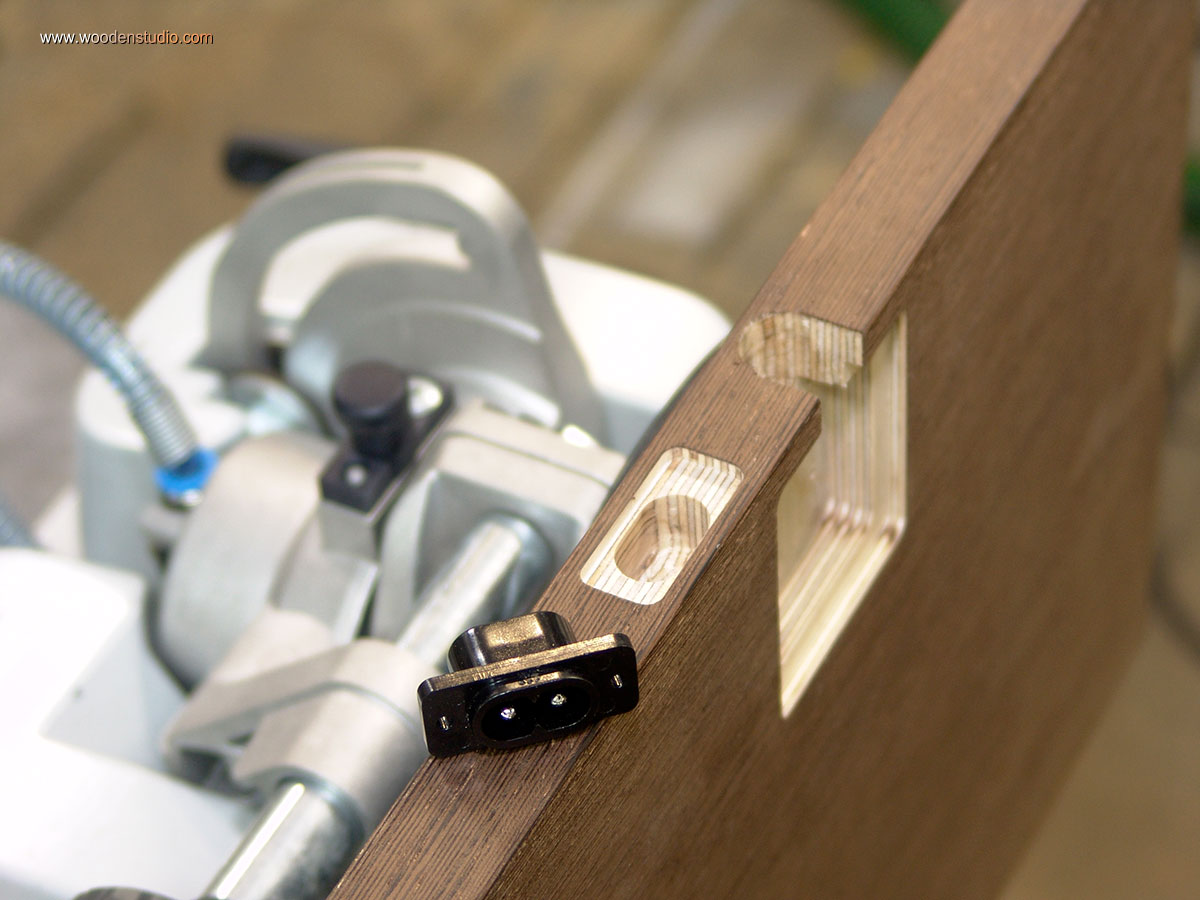

Примерка электроразъема в отверстии

В корпусе светильника так же необходимо вскрыть сквозное отверстие. Здесь будет установлен программатор.

Удерживание крышки светильника вакуумной присоской Festool VAC SYS Set SE1
Универсальный шаблон Festool MFS на крышке светильника
Доработка углов прямоугольного отверстия

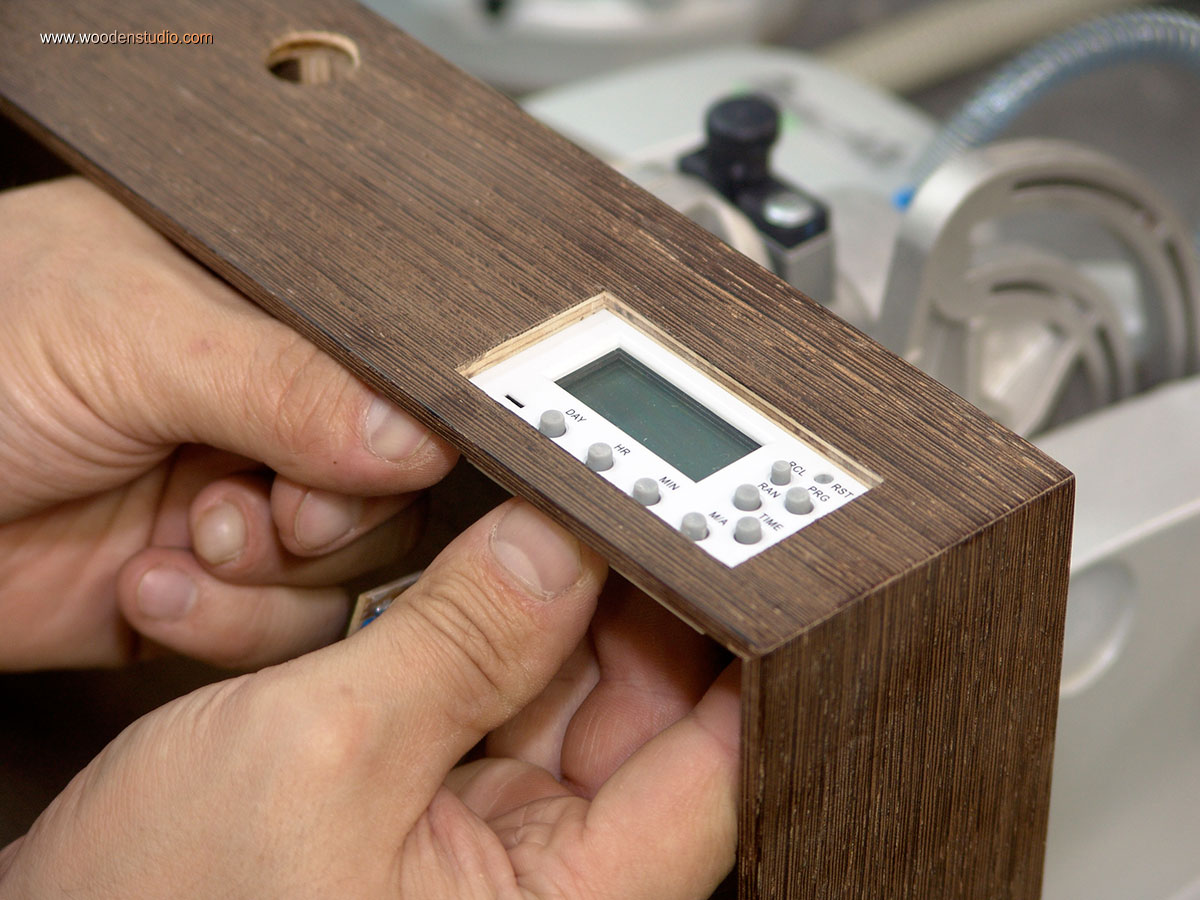

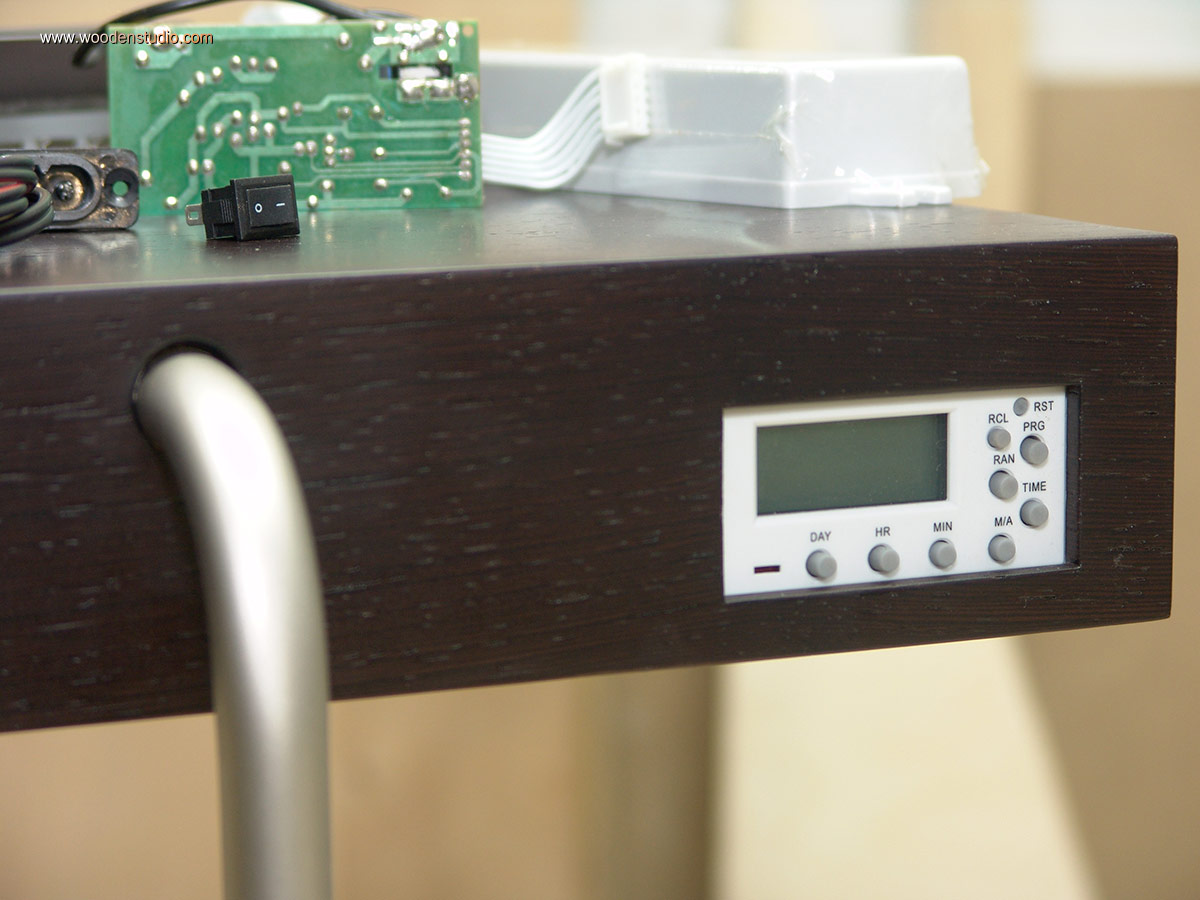

Установка программатора в крышке светильника

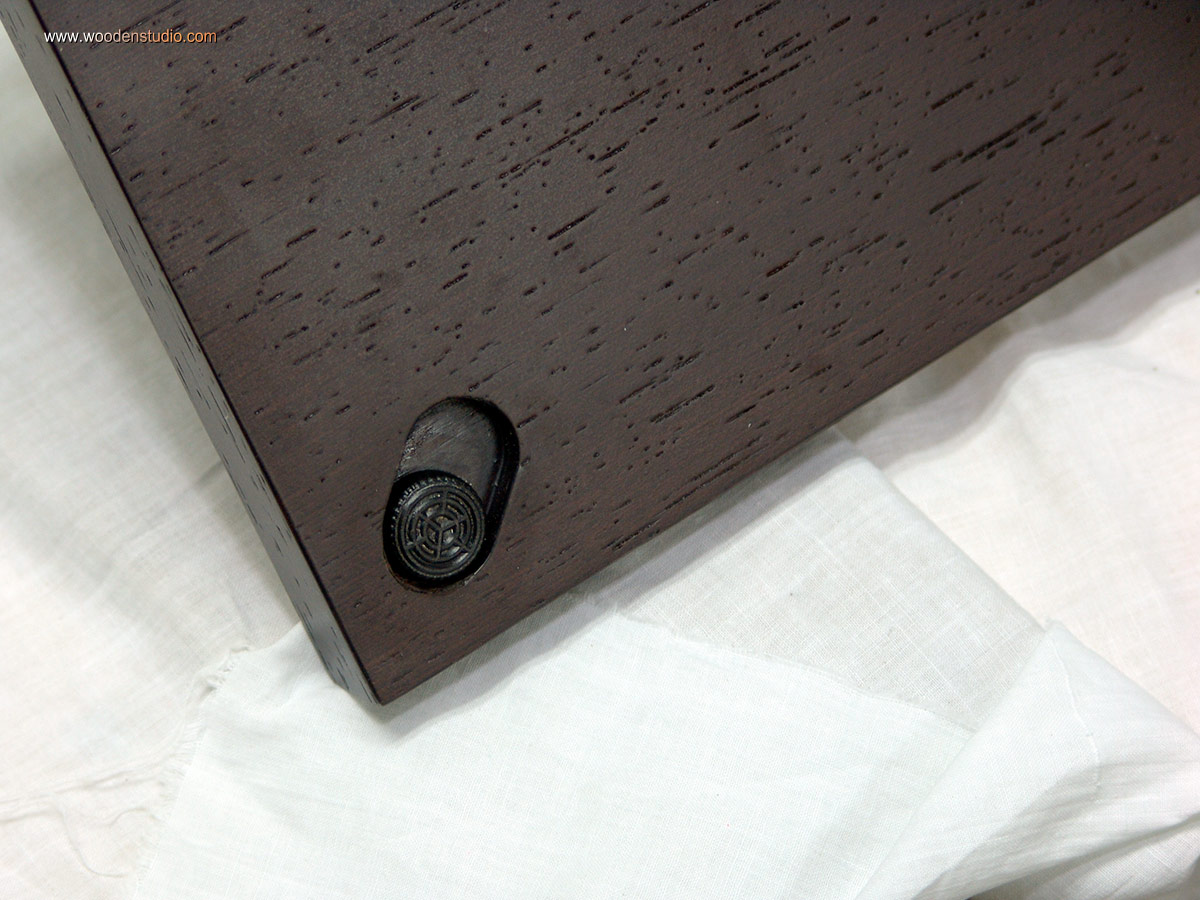

И последняя работа для шаблона MFS — это углубления для регулируемых ножек. Ножки должны быть утоплены, но при необходимсти их можно вращать пальцем и изменять уровень. Для удобства использовал два фрезера. Первым фрезеровал углубление, а второй использовал для сверления отверстий под резьбовые втулки. Шуруповертом снимал фаски.

Настройка упоров на шаблоне Festool MFS-400

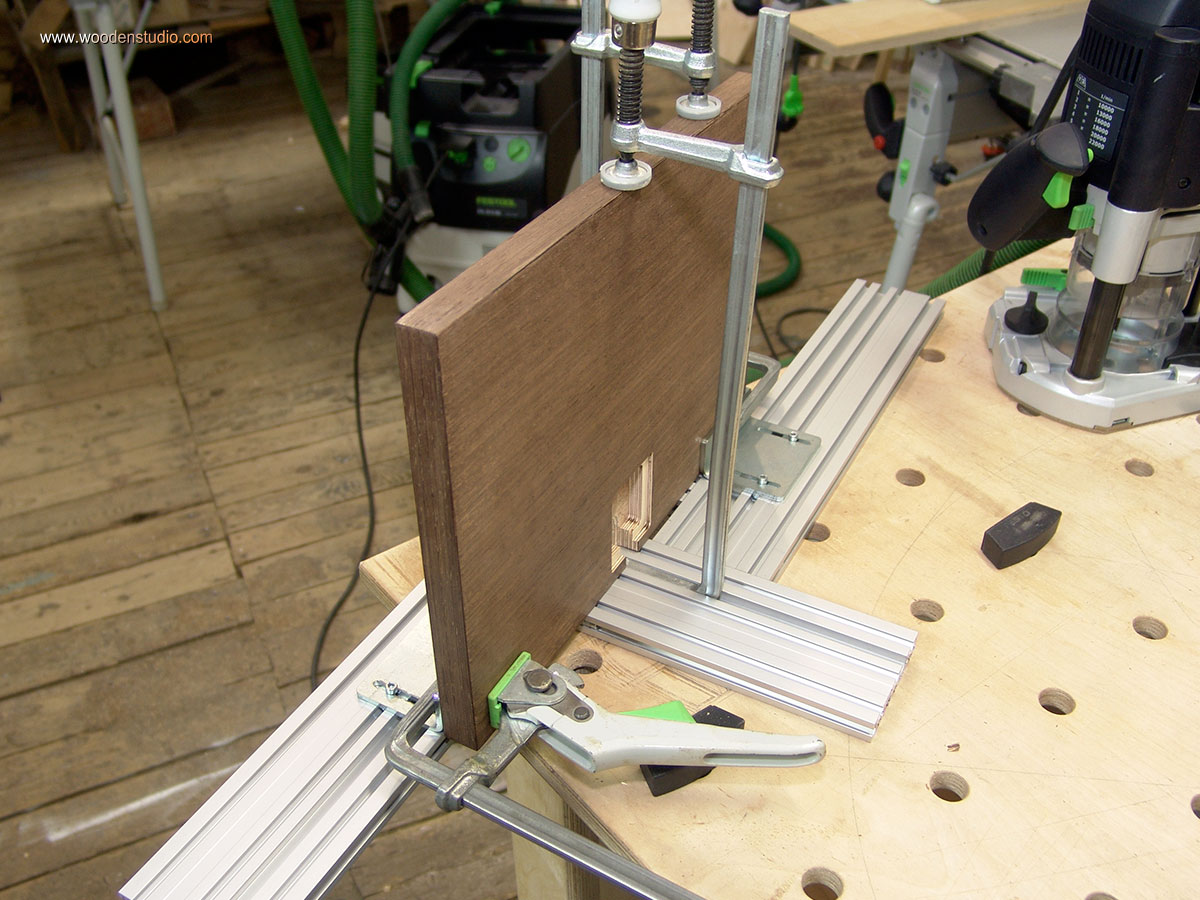

Шаблон Festool MFS-400 закрепленный на углу основания

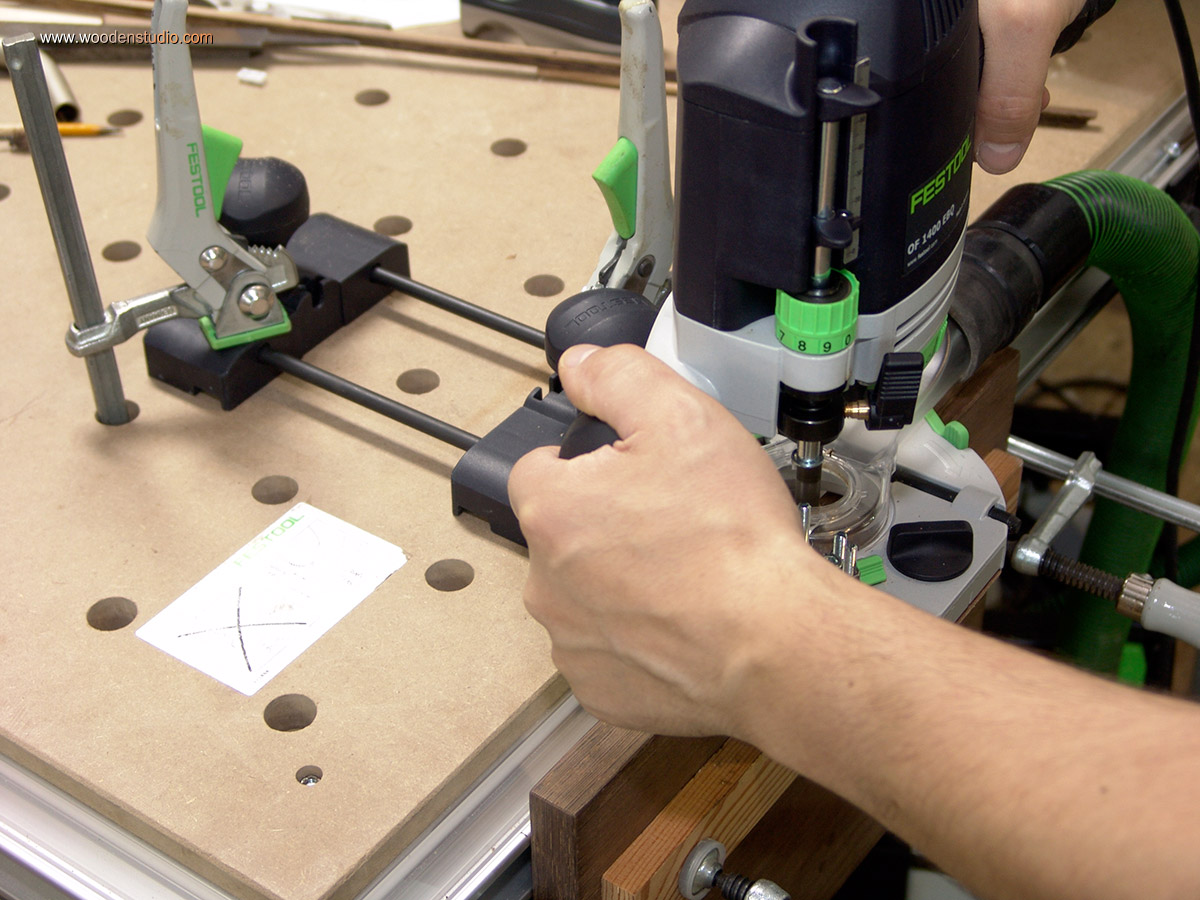

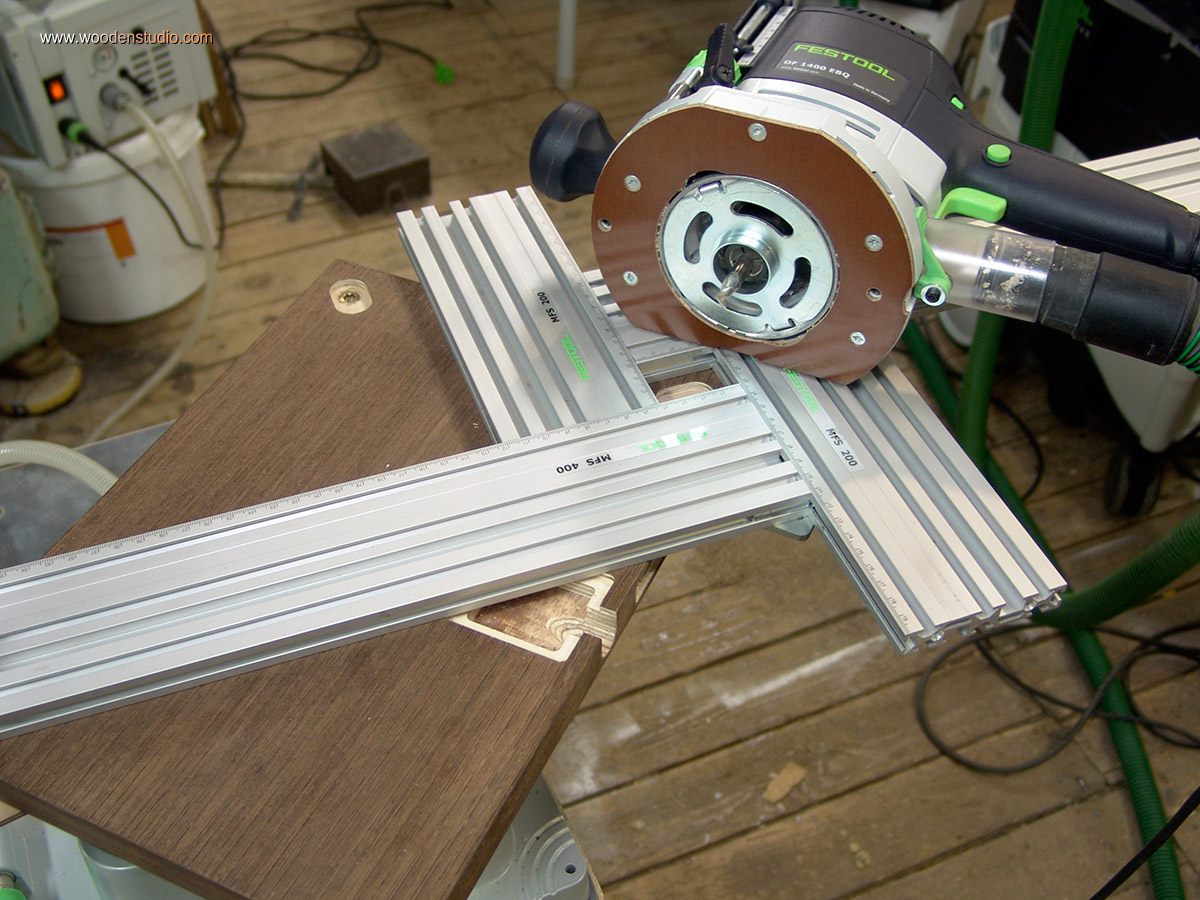

Фрезерование отверстия под ножки фрезером Festool OF 2200 EBQ
Festool MFS-400
Сверление отверстий фрезером Festool OF 1400 EBQ
Снятие фаски на отверстии

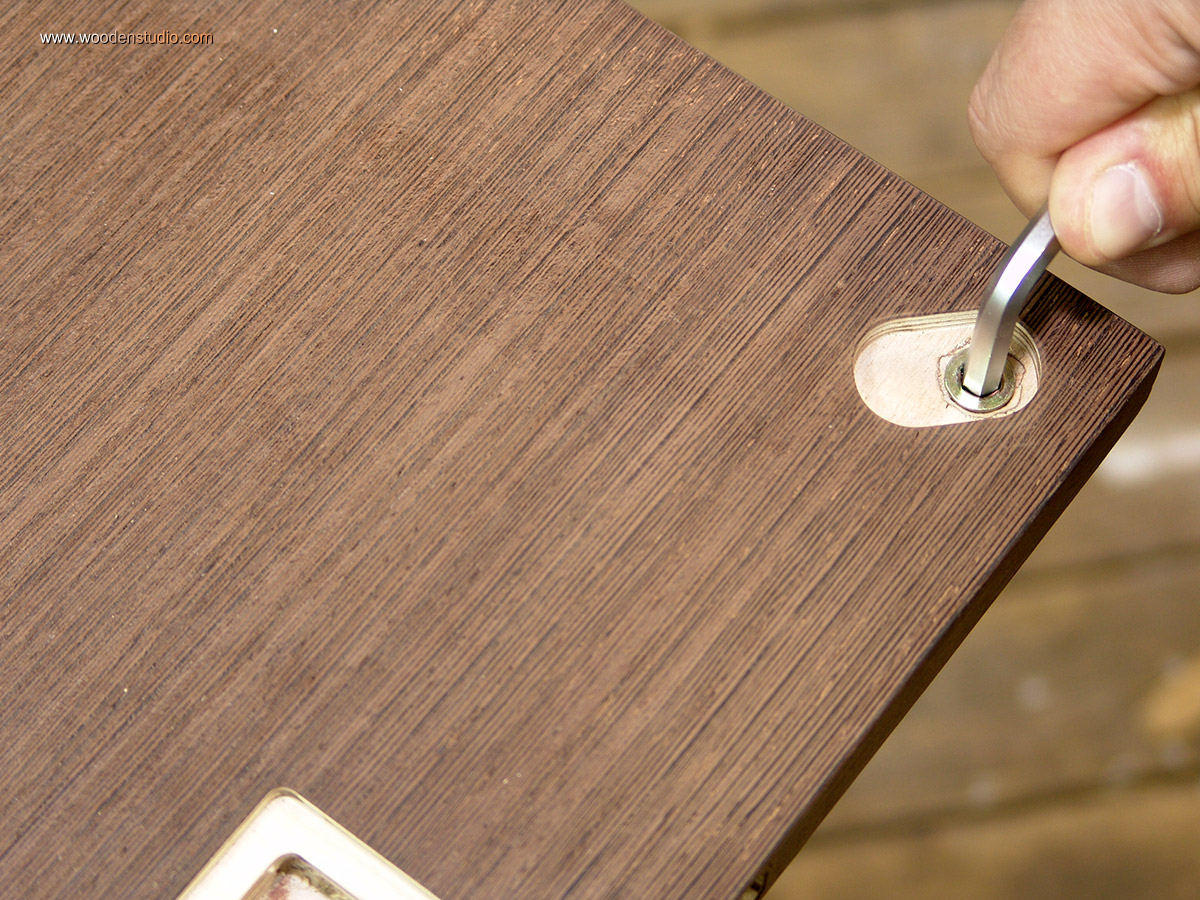

Завинчивание резьбовой втулки

Все основные работы по основанию и светильнику закончены. Можно готовить поверхность под нанесения ЛКМ.

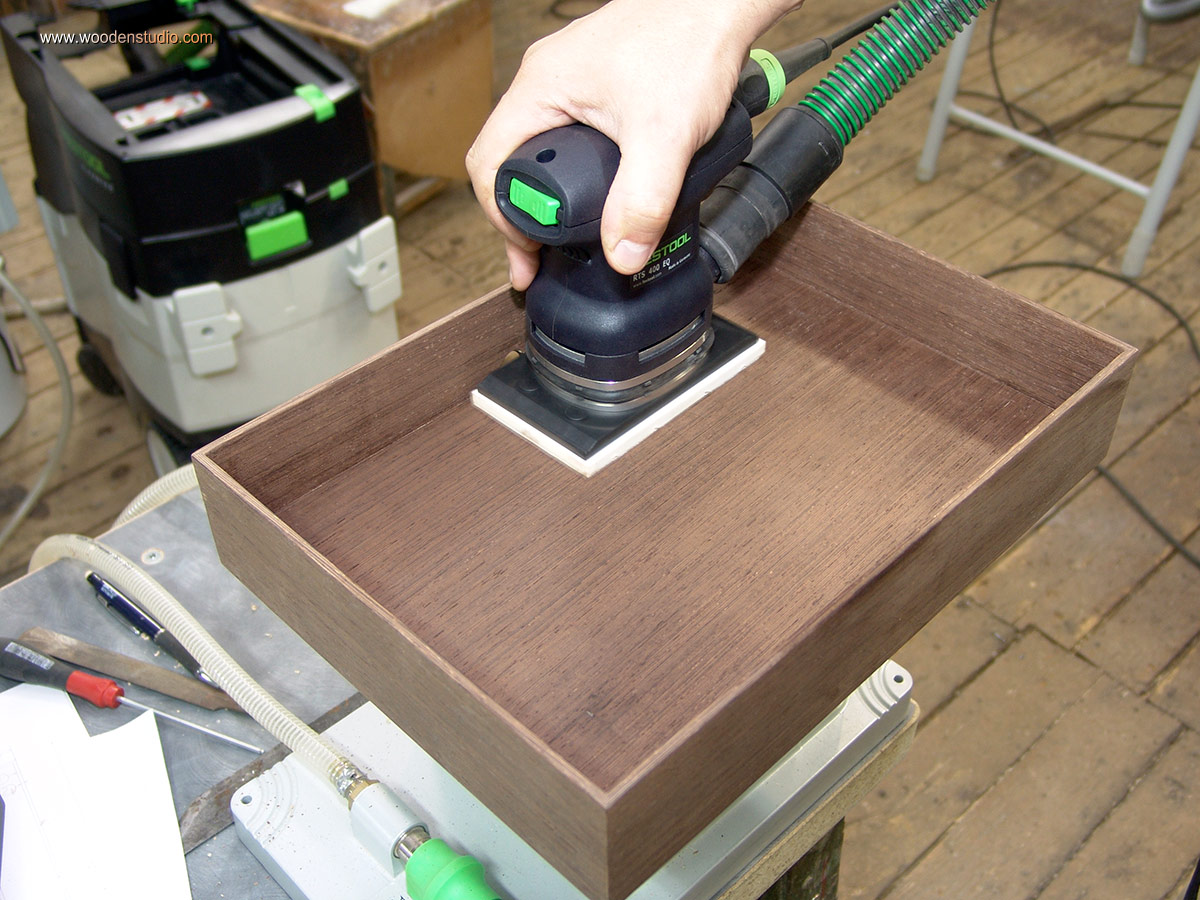

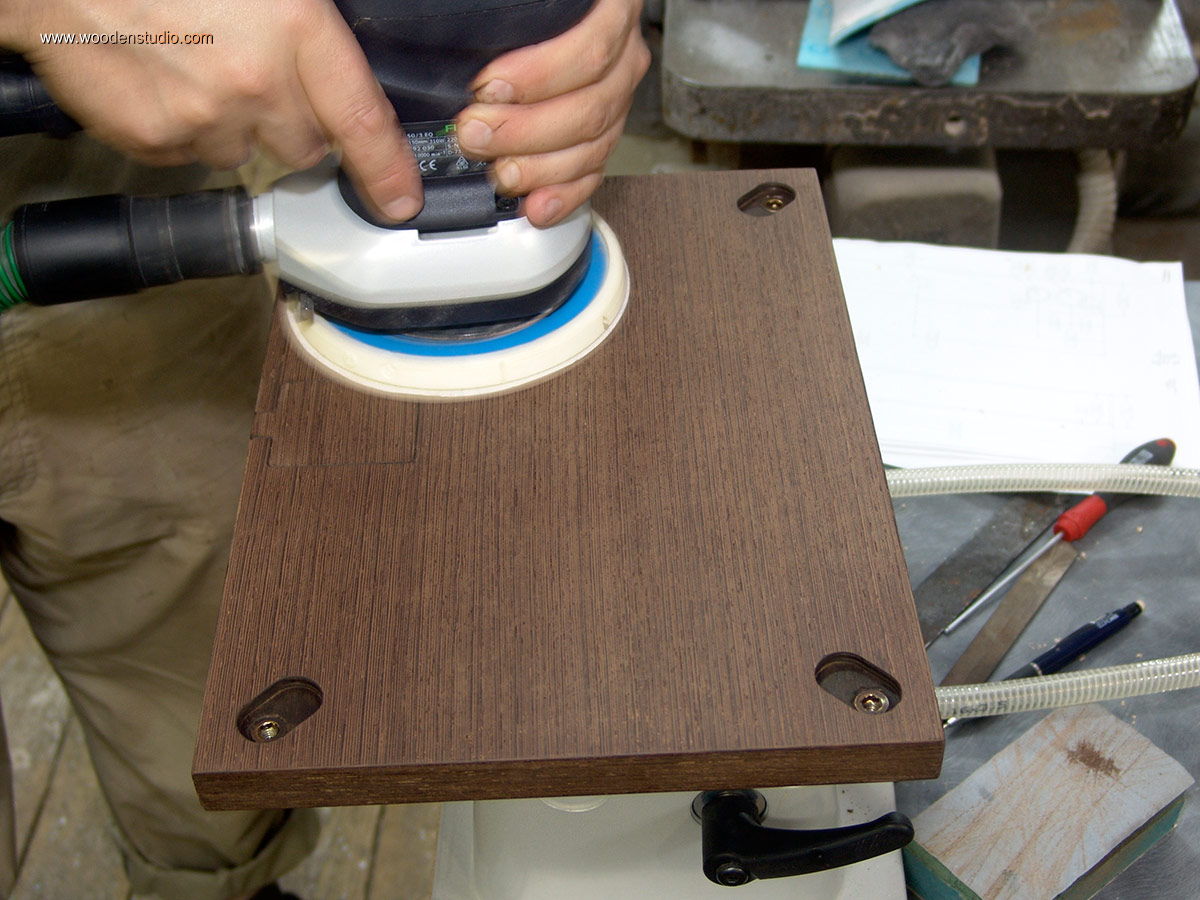

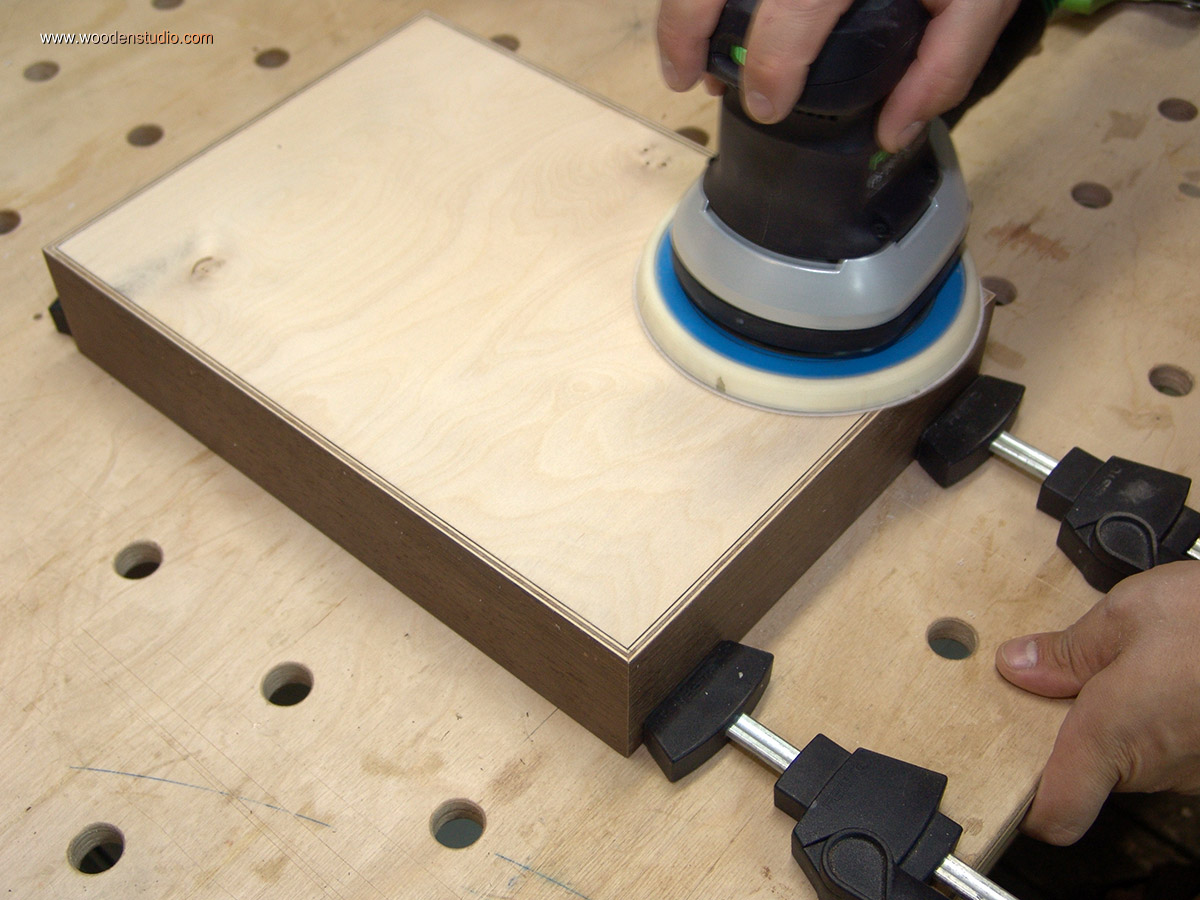

Шлифование плоскости основания эксцентриковой машинкой Festool ETS 150/3 EQ
Шлифование кромок эксцентриковой шлифмашинкой Festool ETS 150/3 EQ

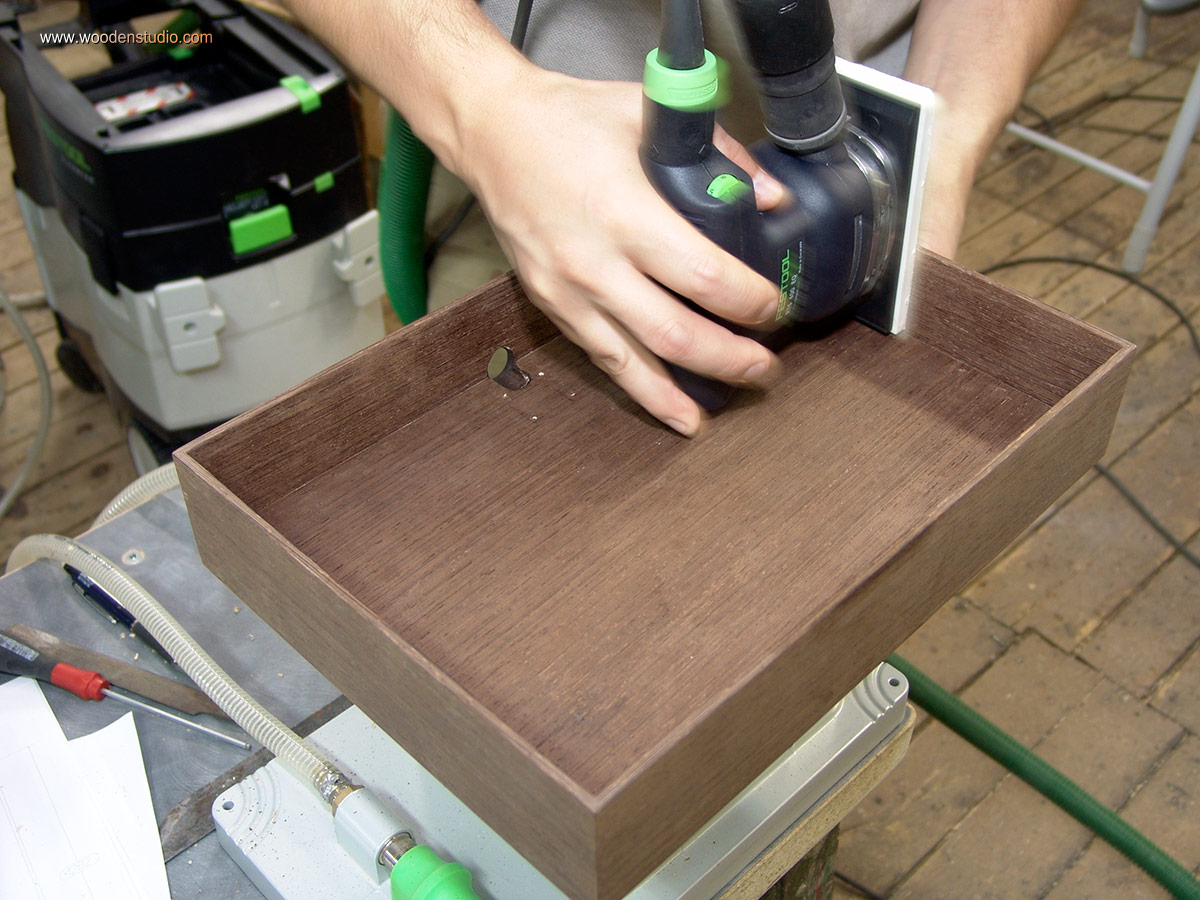

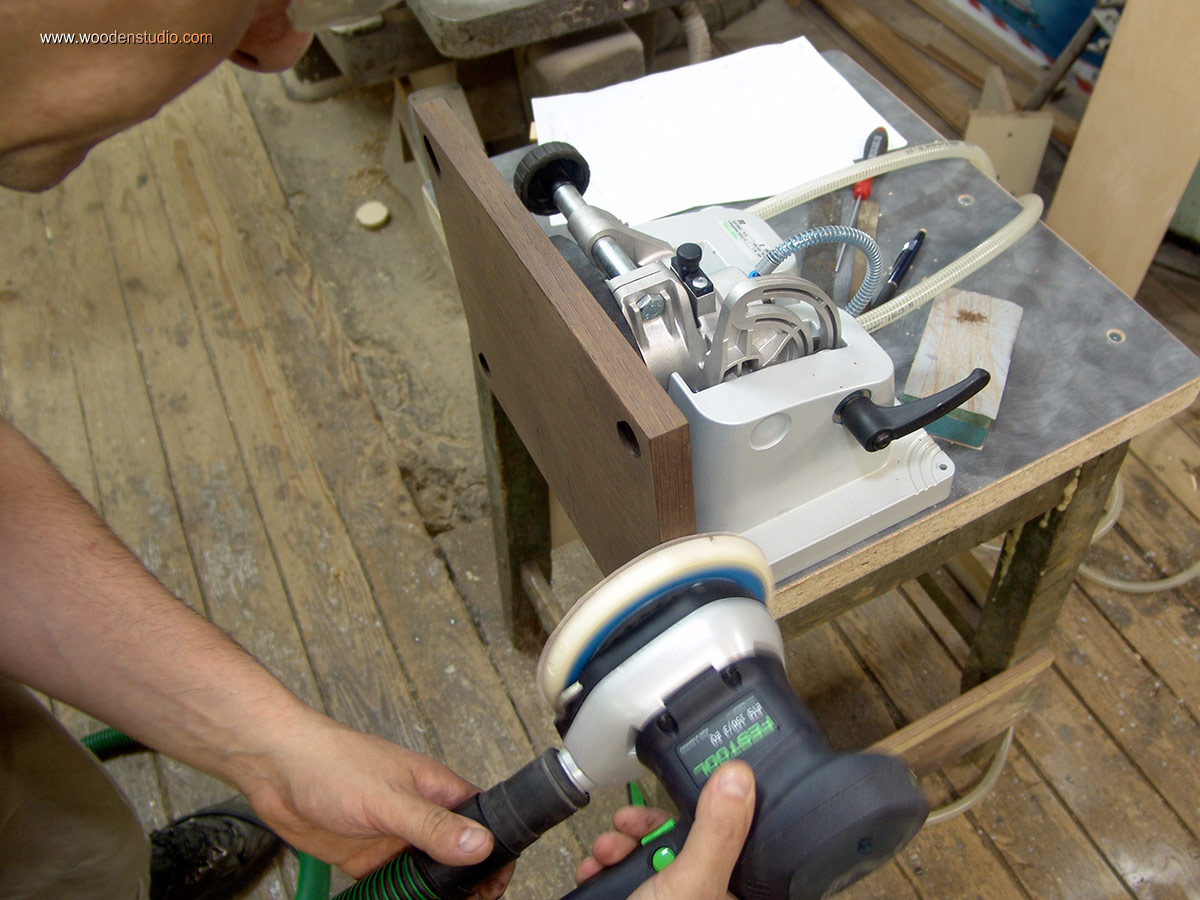

Шлифование светильника шлифмашинкой Festool RTS 400
Шлифование светильника Festool RTS 400

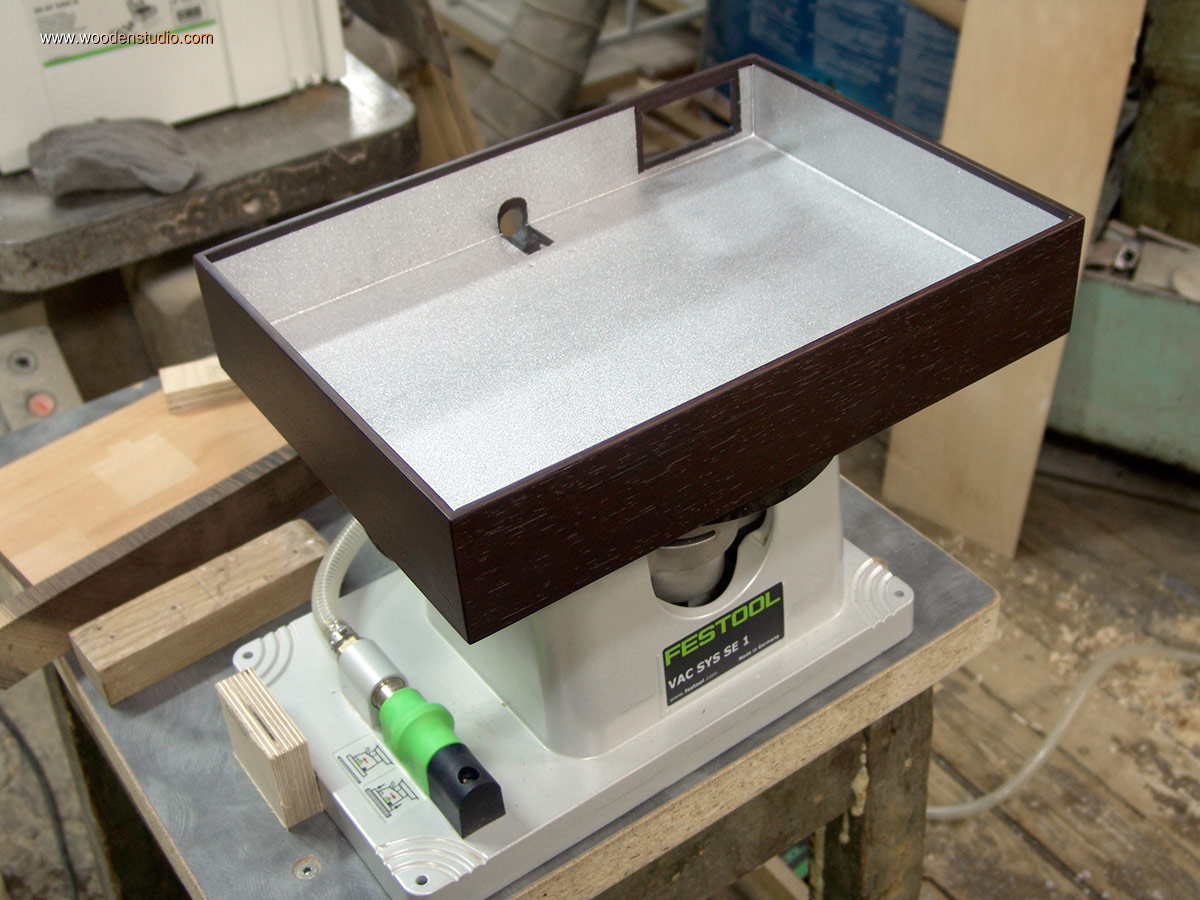

Дополнительно внутри корпуса светильника наносилось специальное светоотражающее покрытие. В виду небольшой площади, решил воспользоваться кистью или тампоном. Но результат не понравился. Продолжил нанесение краскопультом.

Подготовка поверхности для нанесения ЛКМ
Нанесение краски

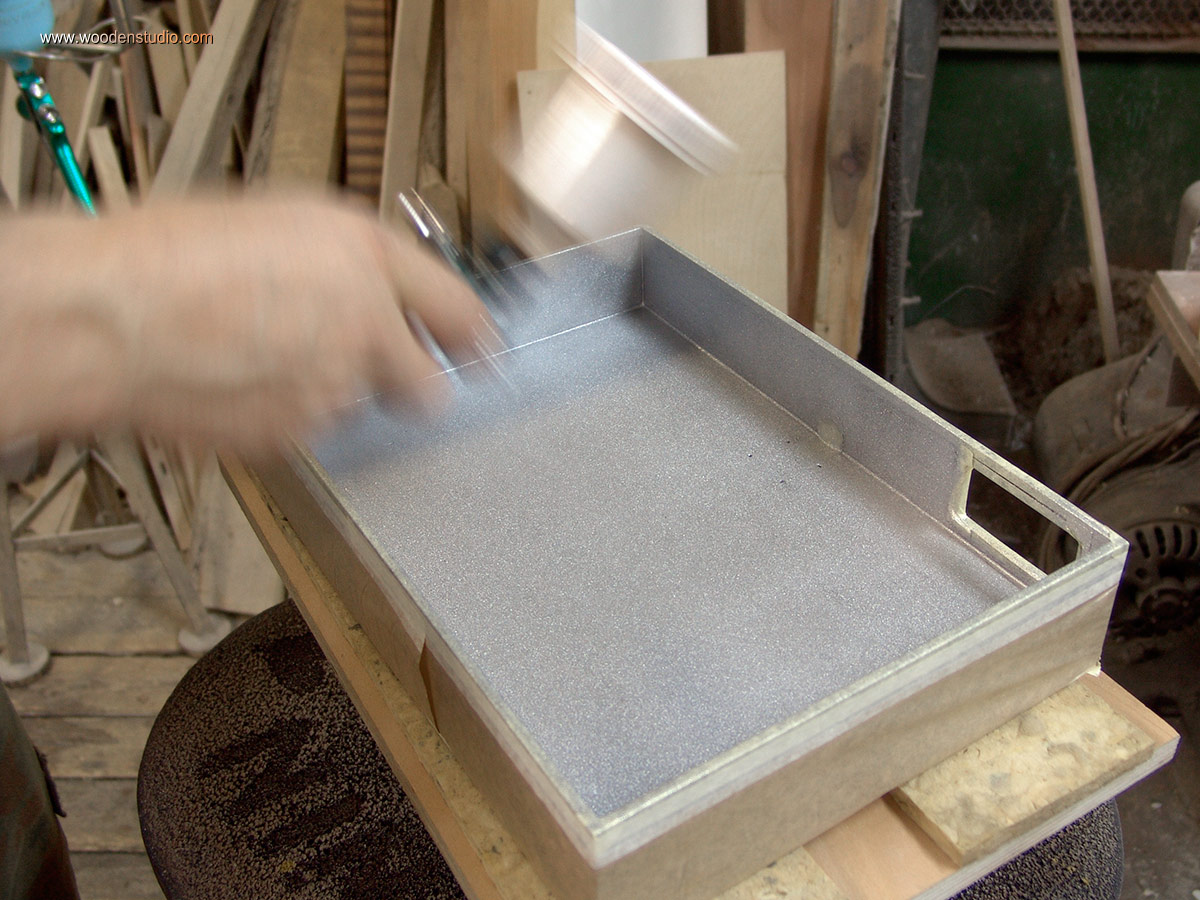

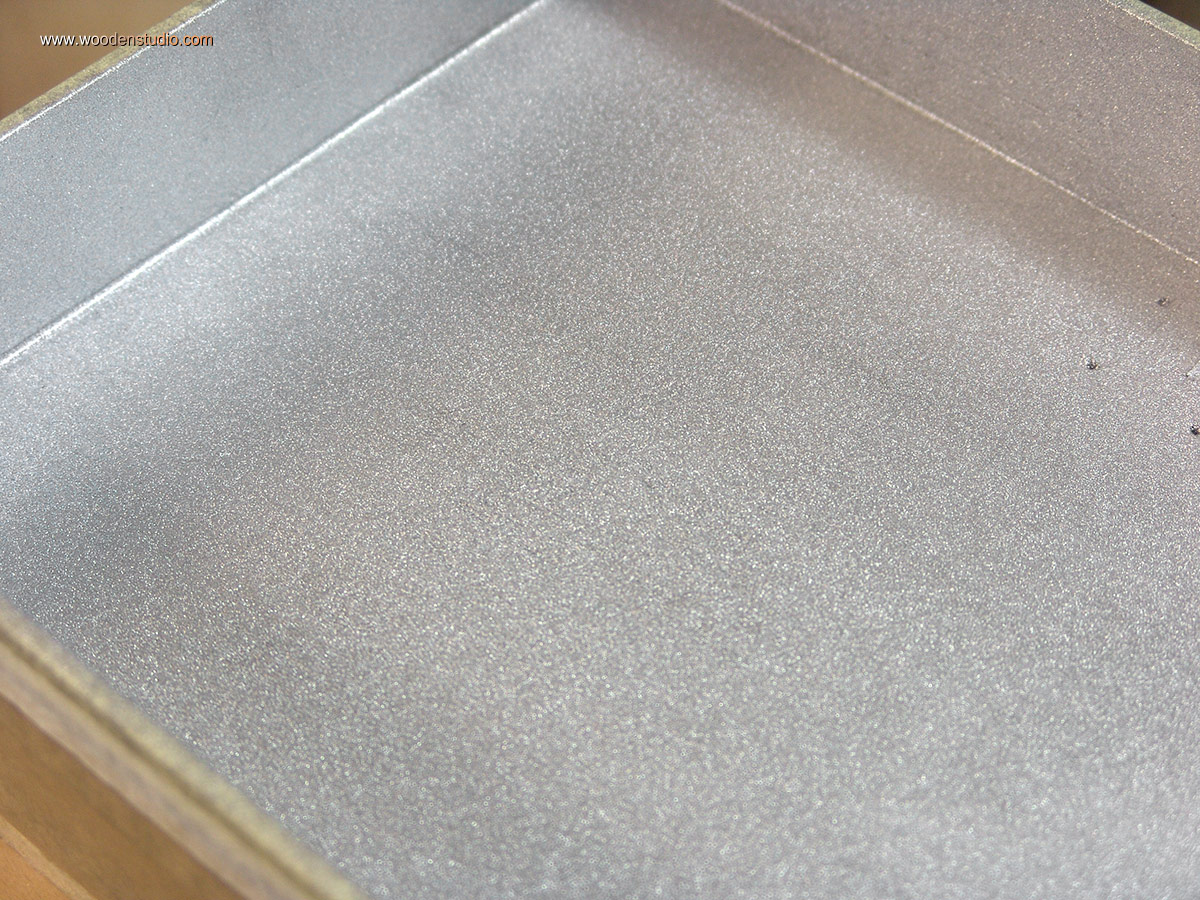

Светорассеивающее покрытие

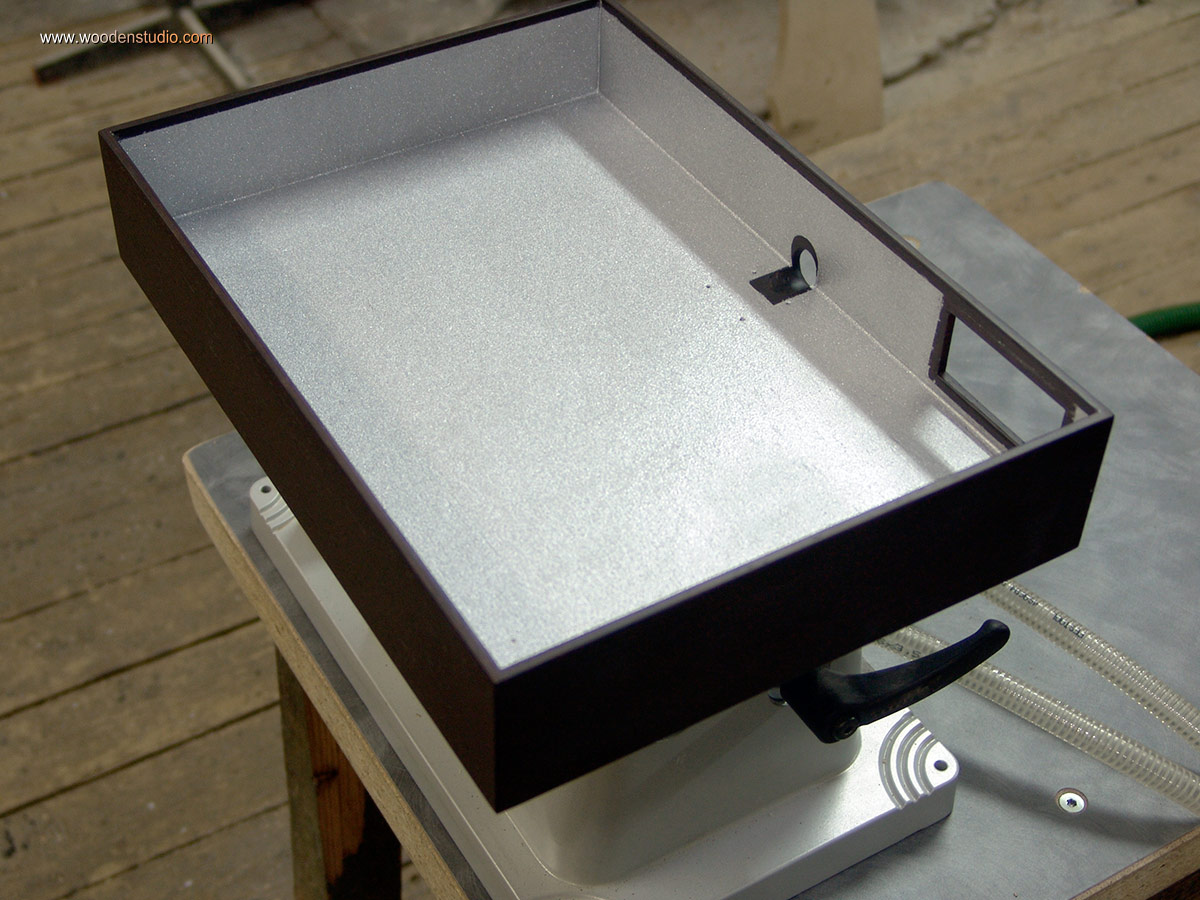

Корпус светильника

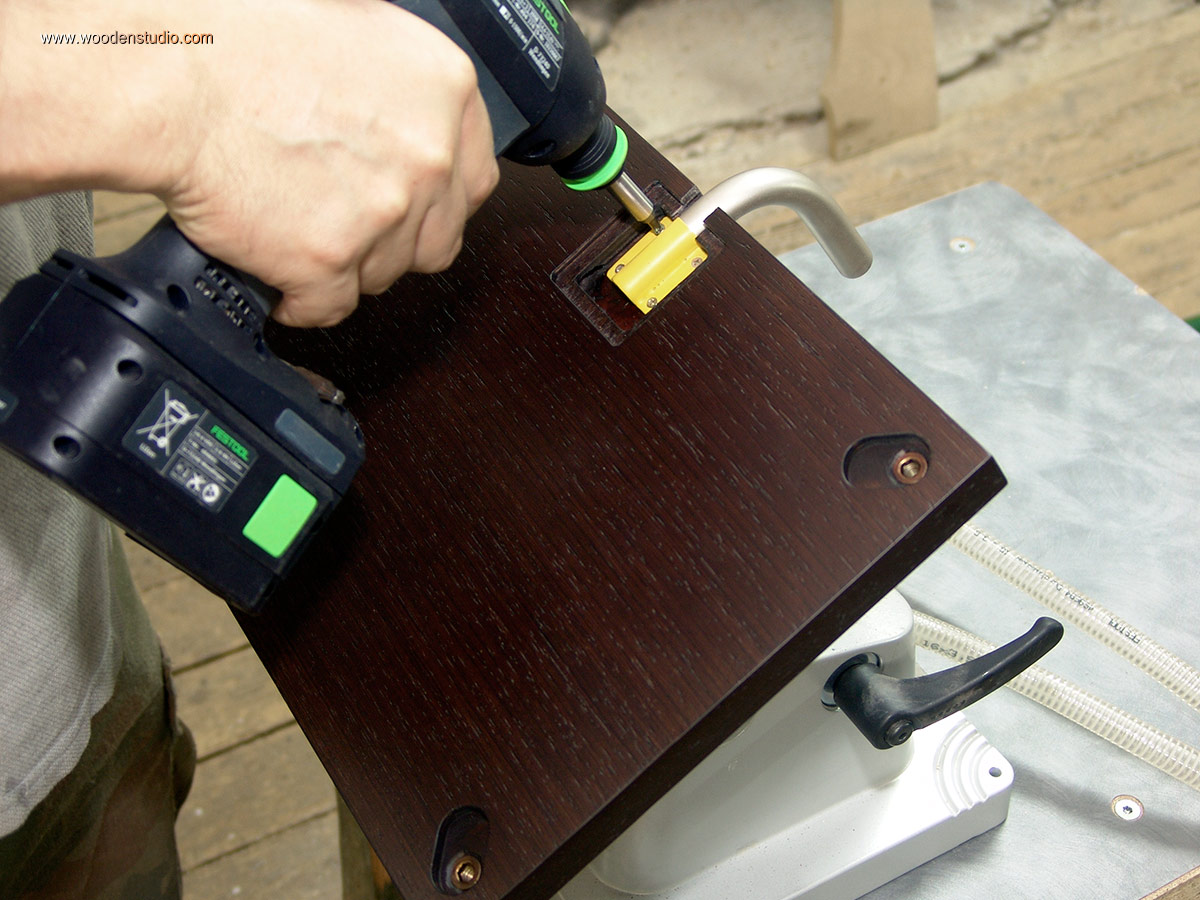

После высыхания всех лаков/красок прикручиваю кронштейны. Только теперь можно сделать точные замеры для поворотной стойки.

Крепление кронштейна к основанию
Декоративная крышка

Роль поворотной стойки будет выполнять фрагмент трубы реллинга. Для этого торценул его по размеру и проточил посадочное отверстие.

Труба реллинга
Обработка торца трубы реллинга
Калибровка отверстия

Для соединения стойки и угловых поворотных кронштейнов необходимо выточить специальные втулки. Втутри втулки должно быть сквозное отверстие, через которое пройдет провод.

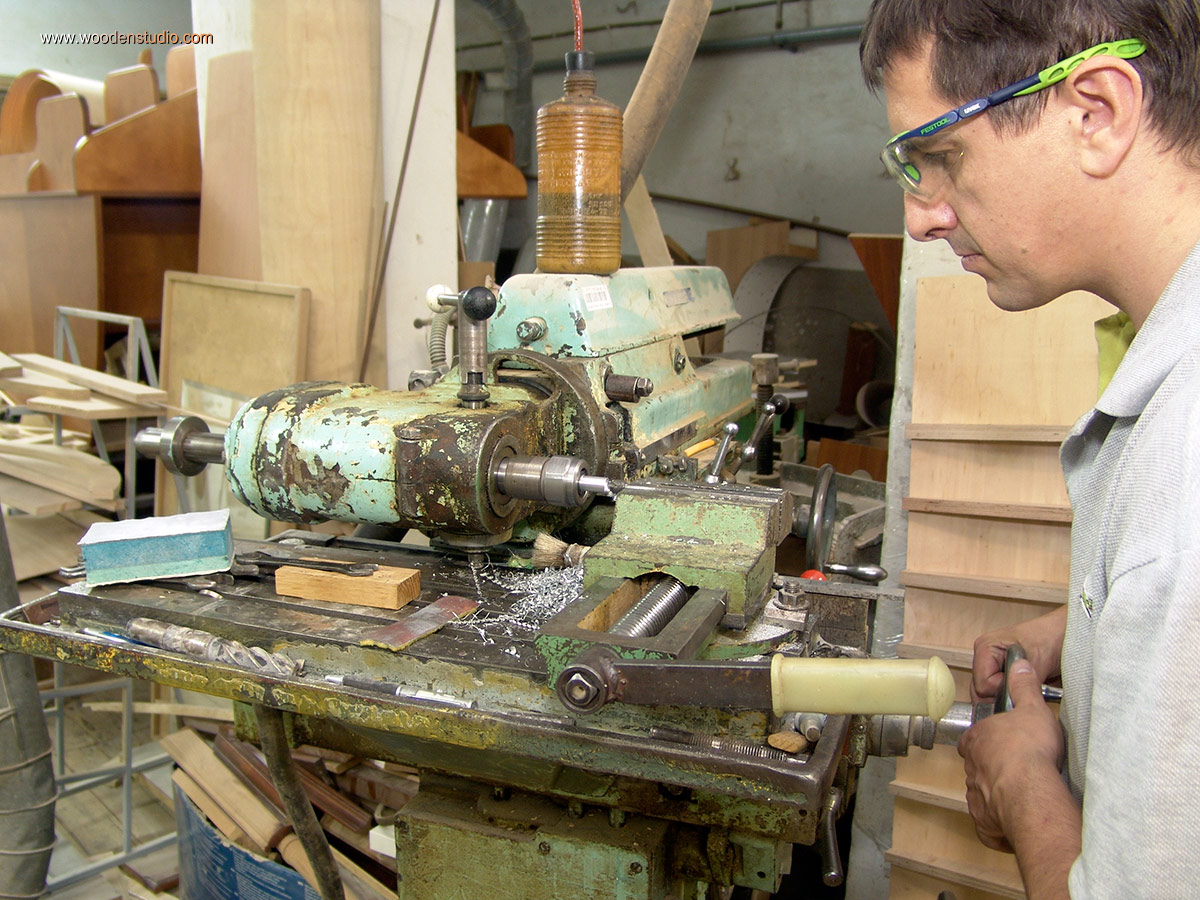

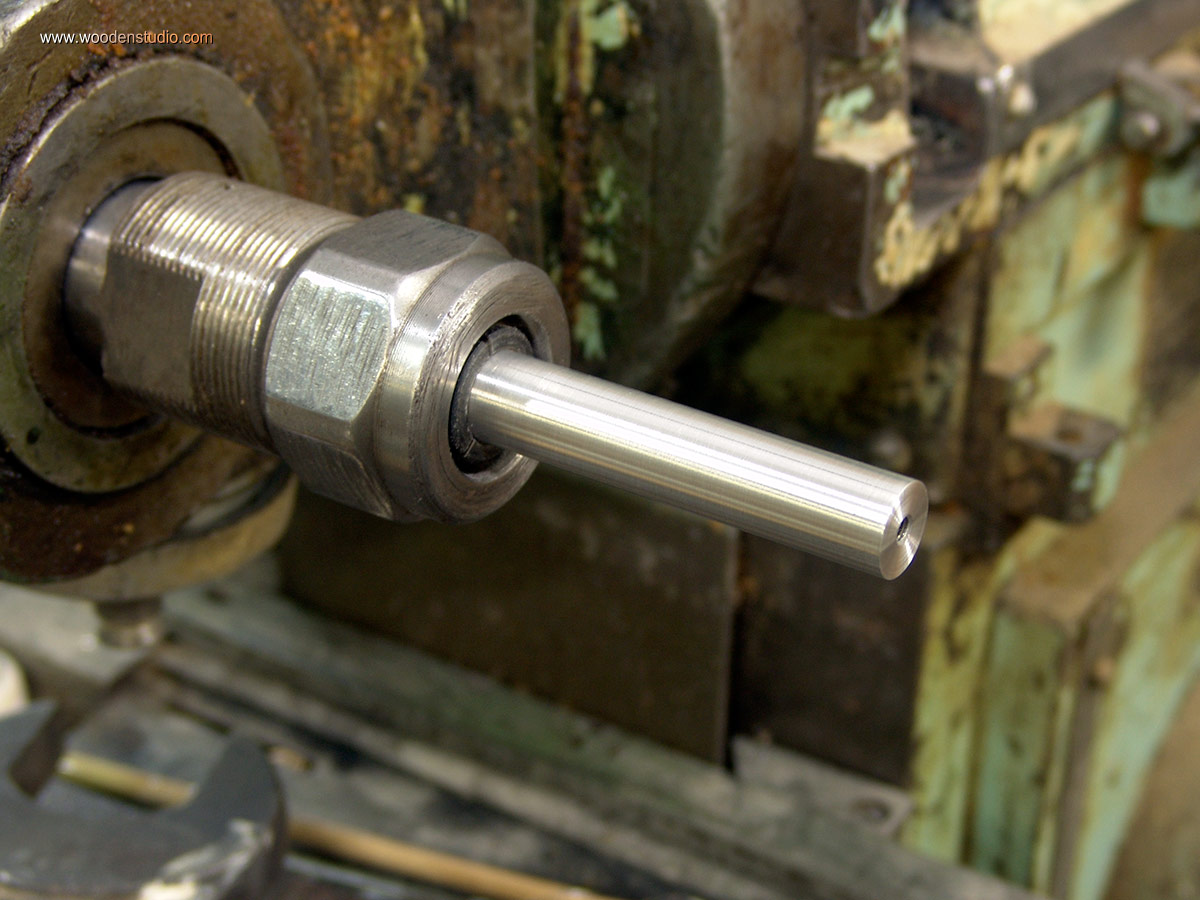

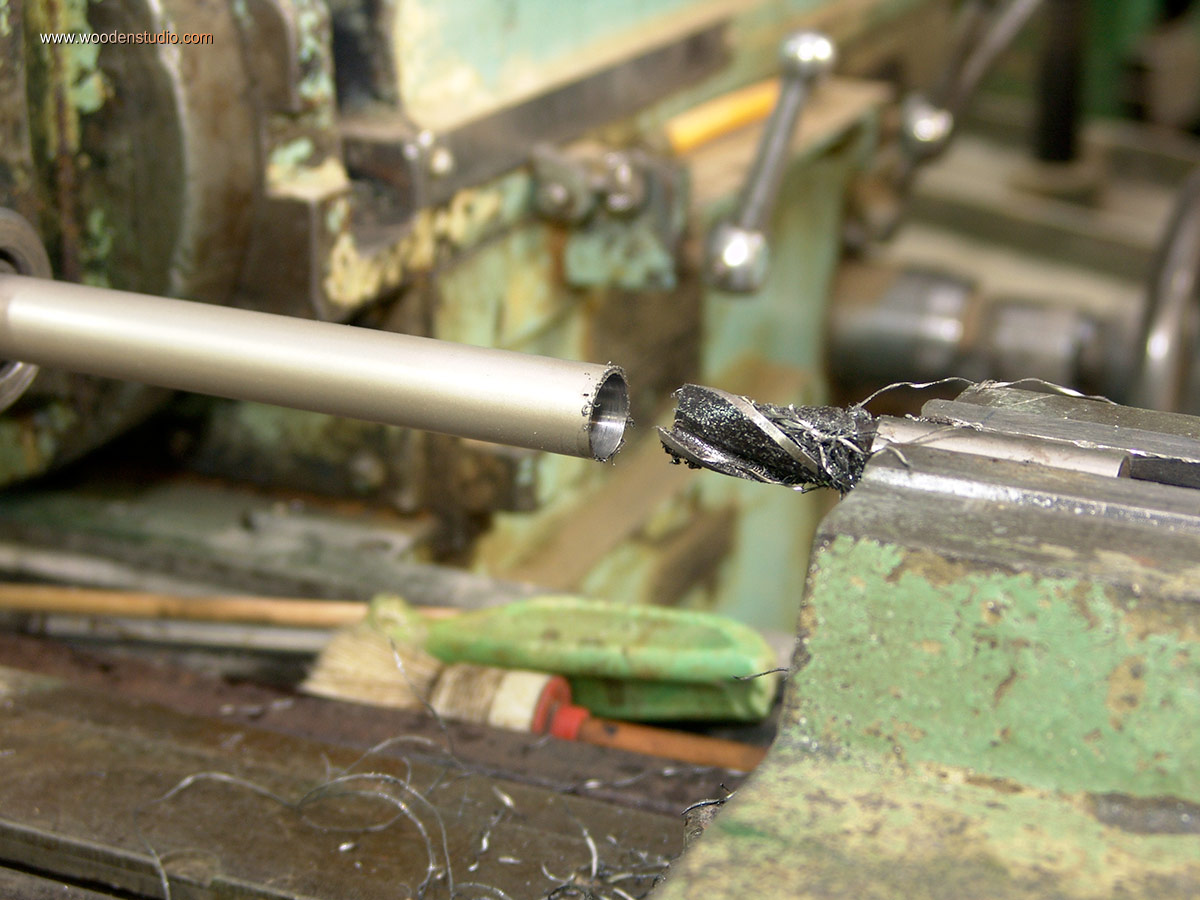

За неимением под рукой нормального токарного станка, всю работу пришлось делать на фрезерном. Тем не менее все детали получились как задумал, правда это заняло немного больше времени.

Цанговый патрон фрезерного станка

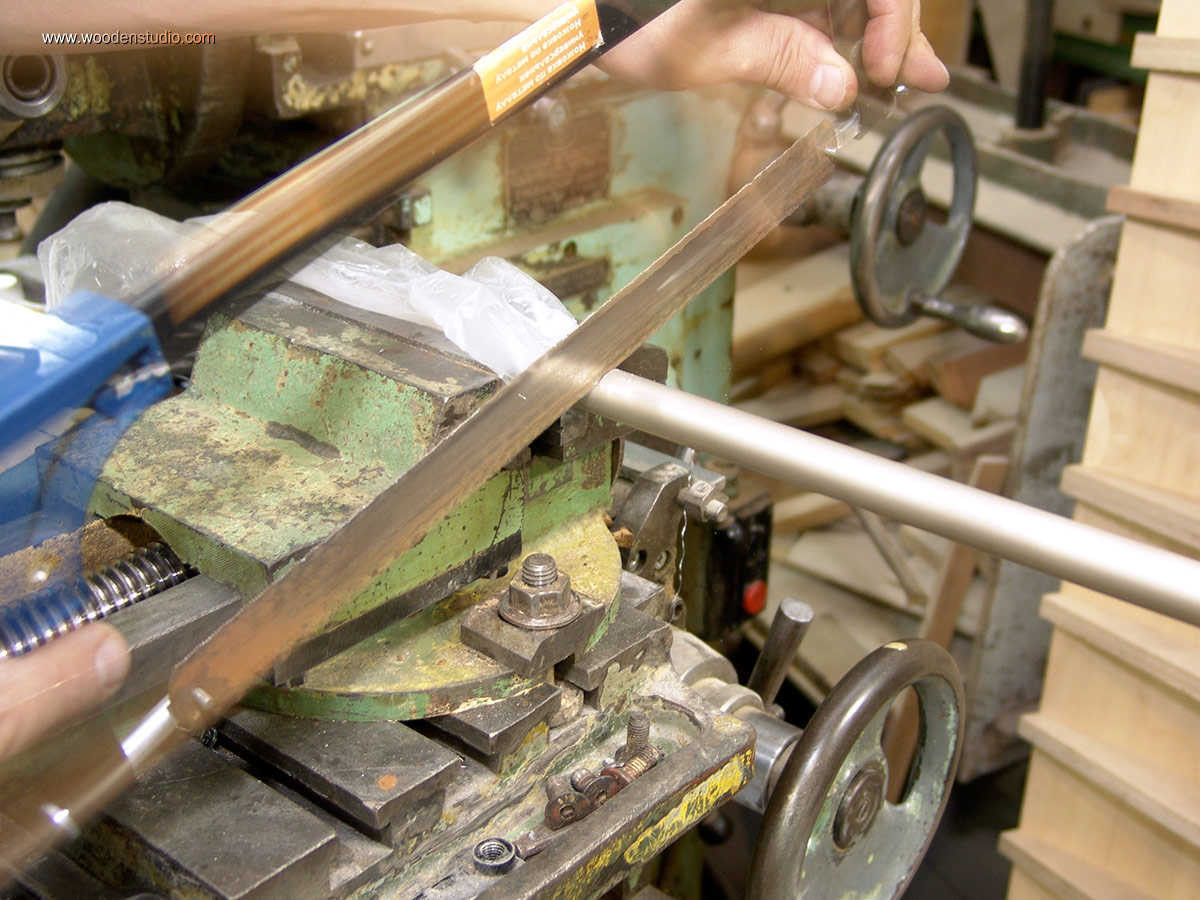

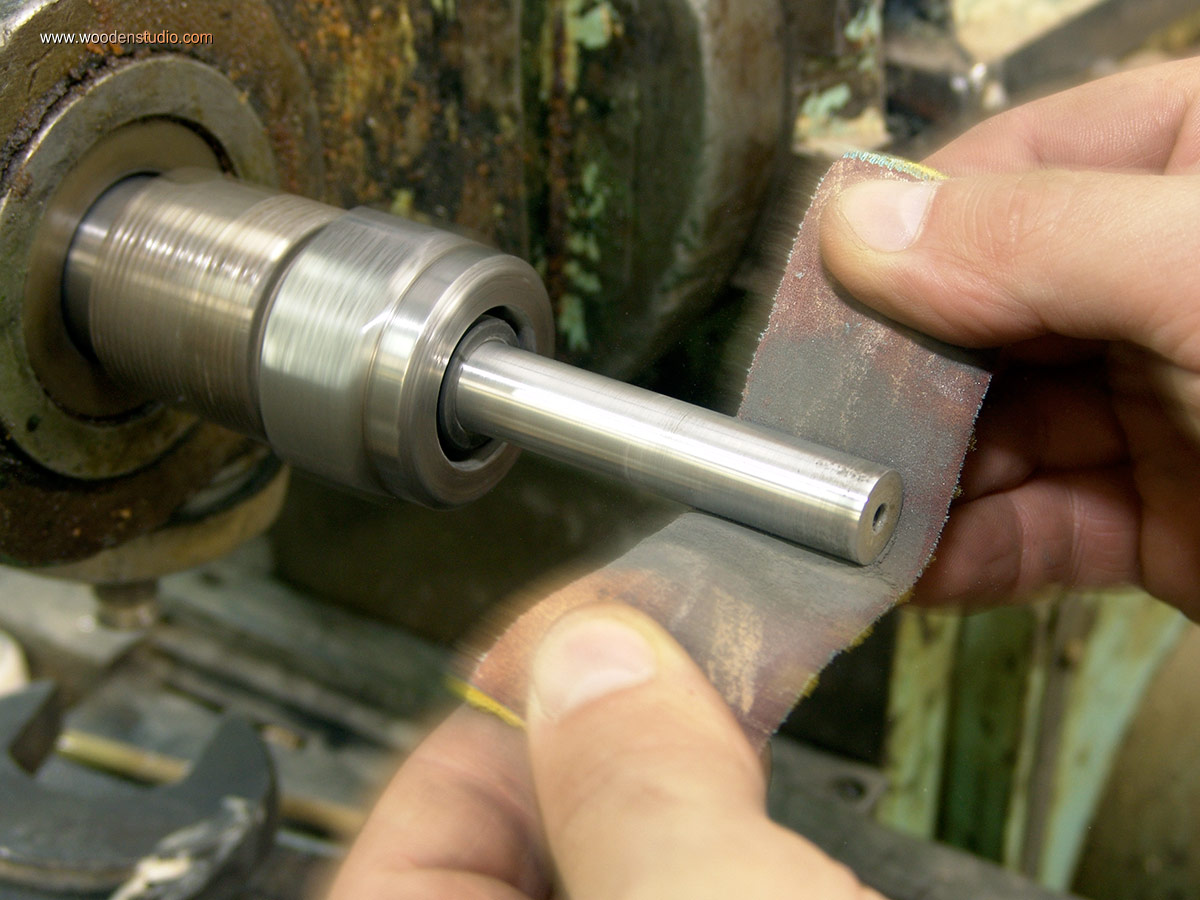

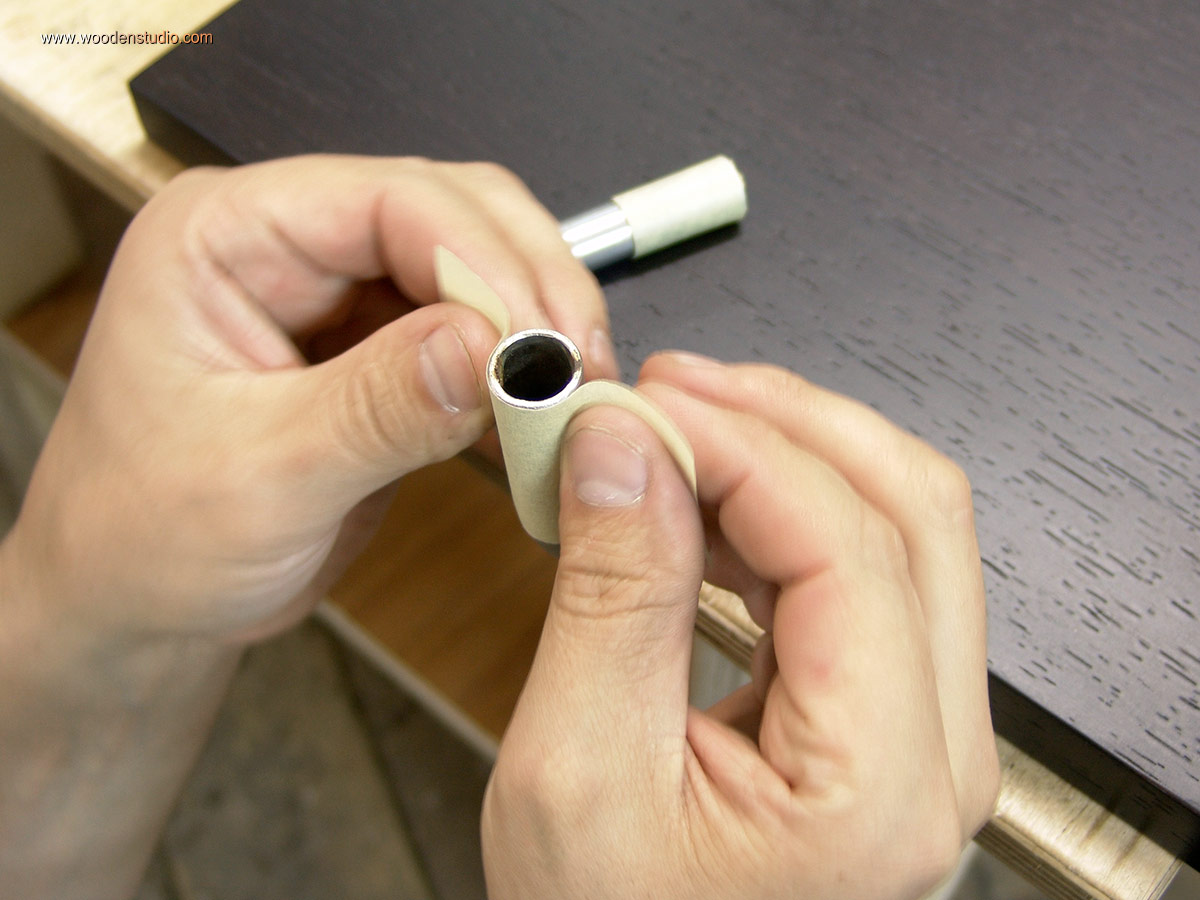

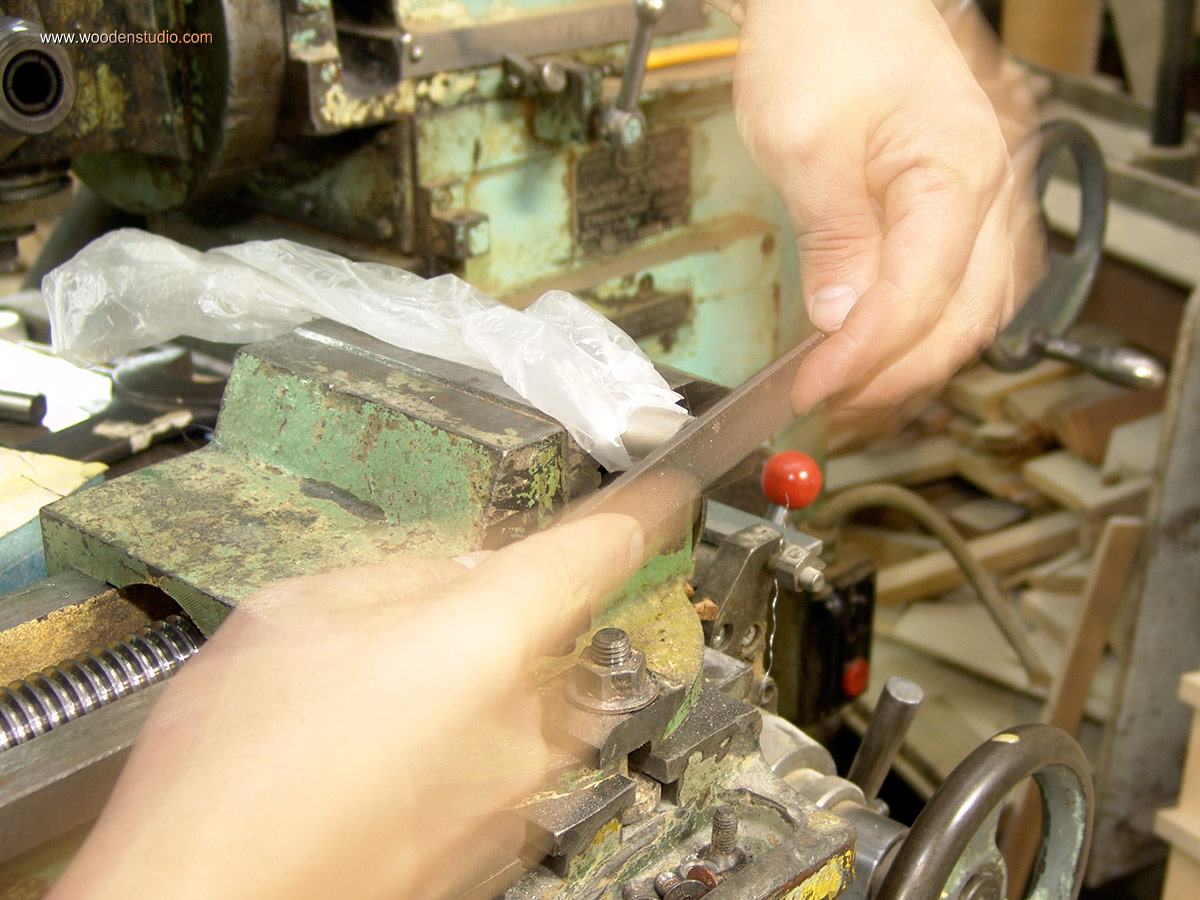

Шлифование алюминиевого прута

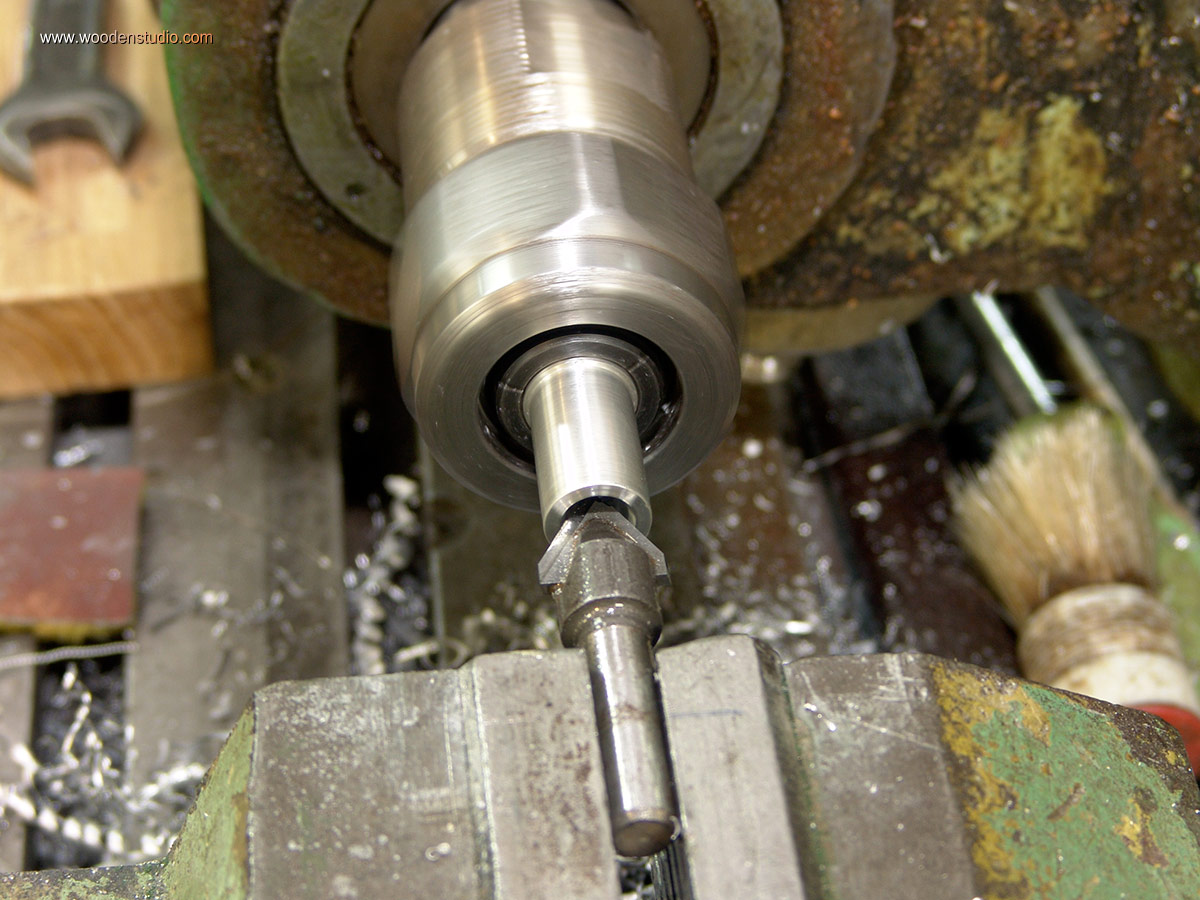

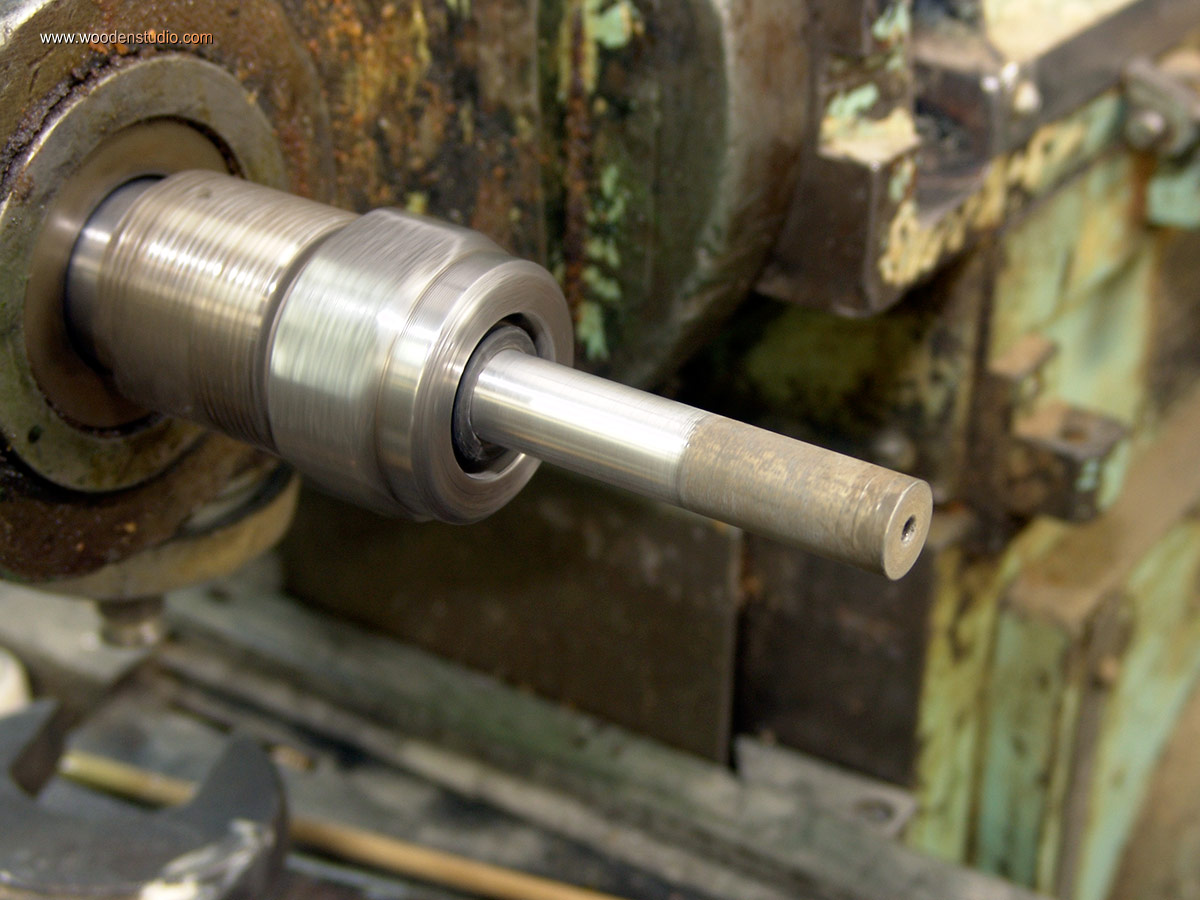

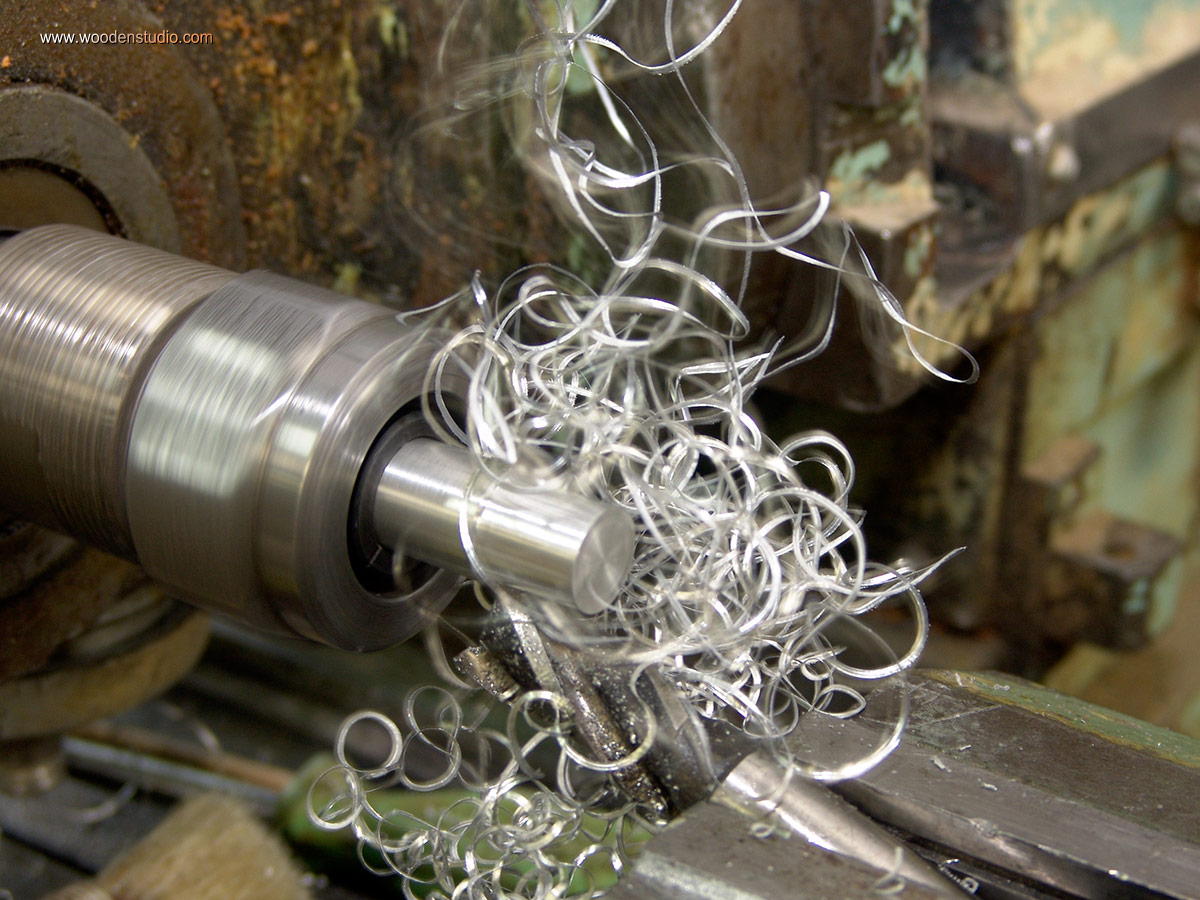

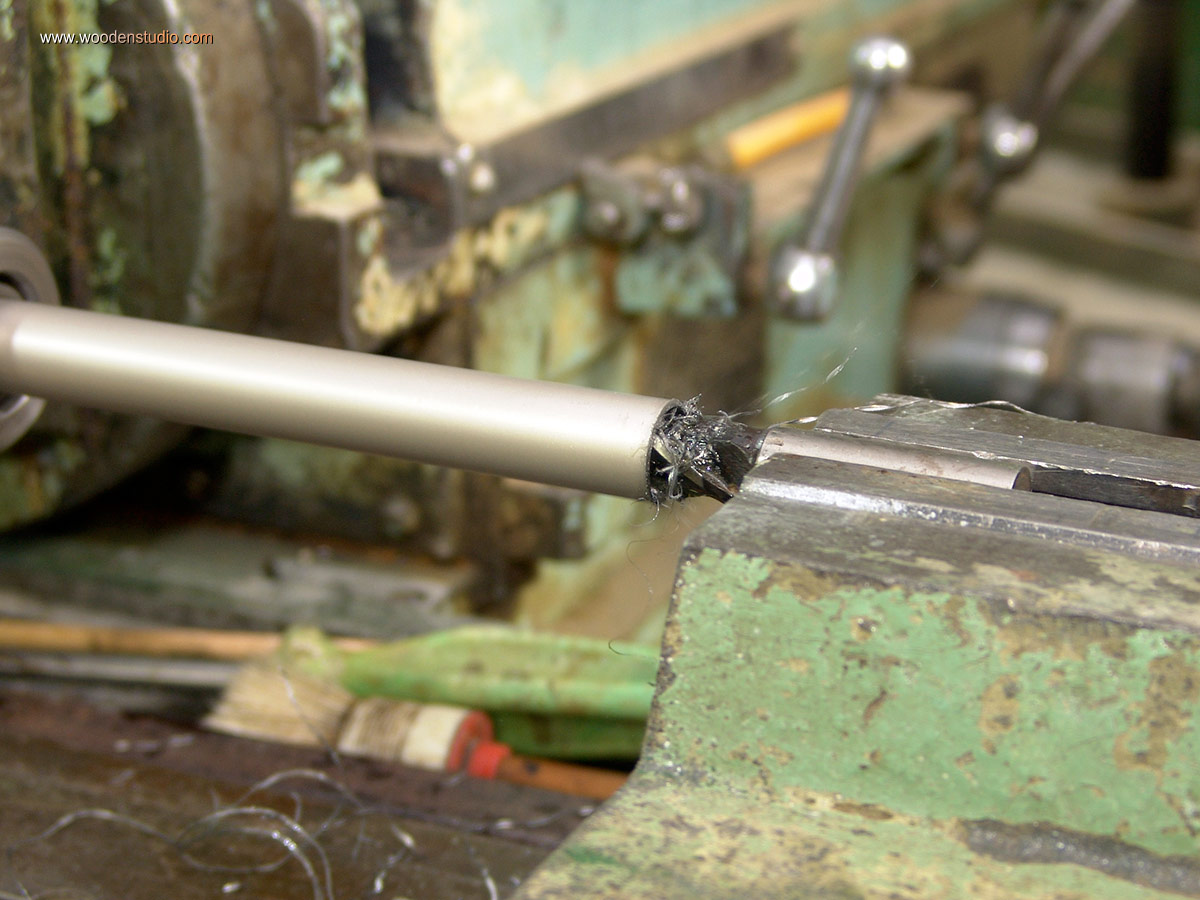

Точение на фрезерном станке

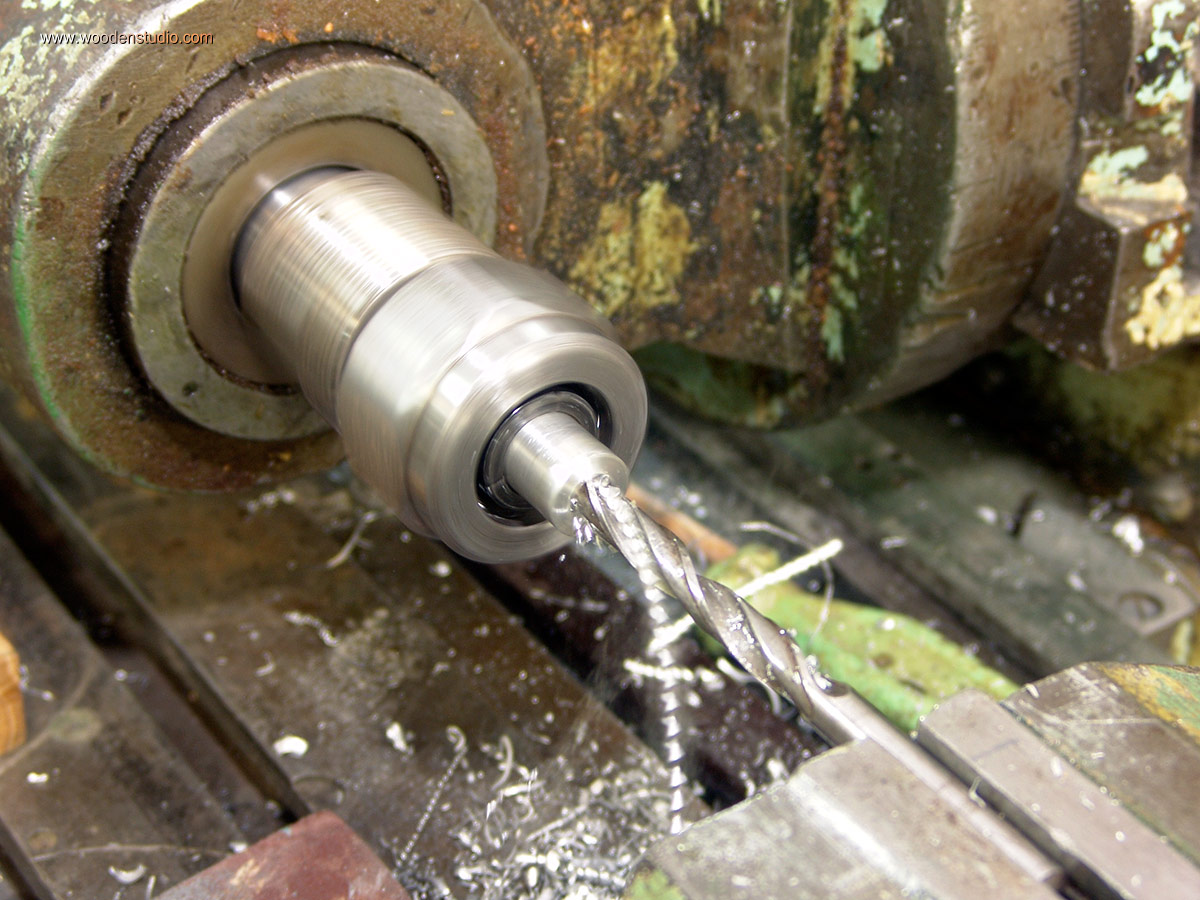

Сверление
Дмитрий Довженко изготавливает деталь
Снятие фаски

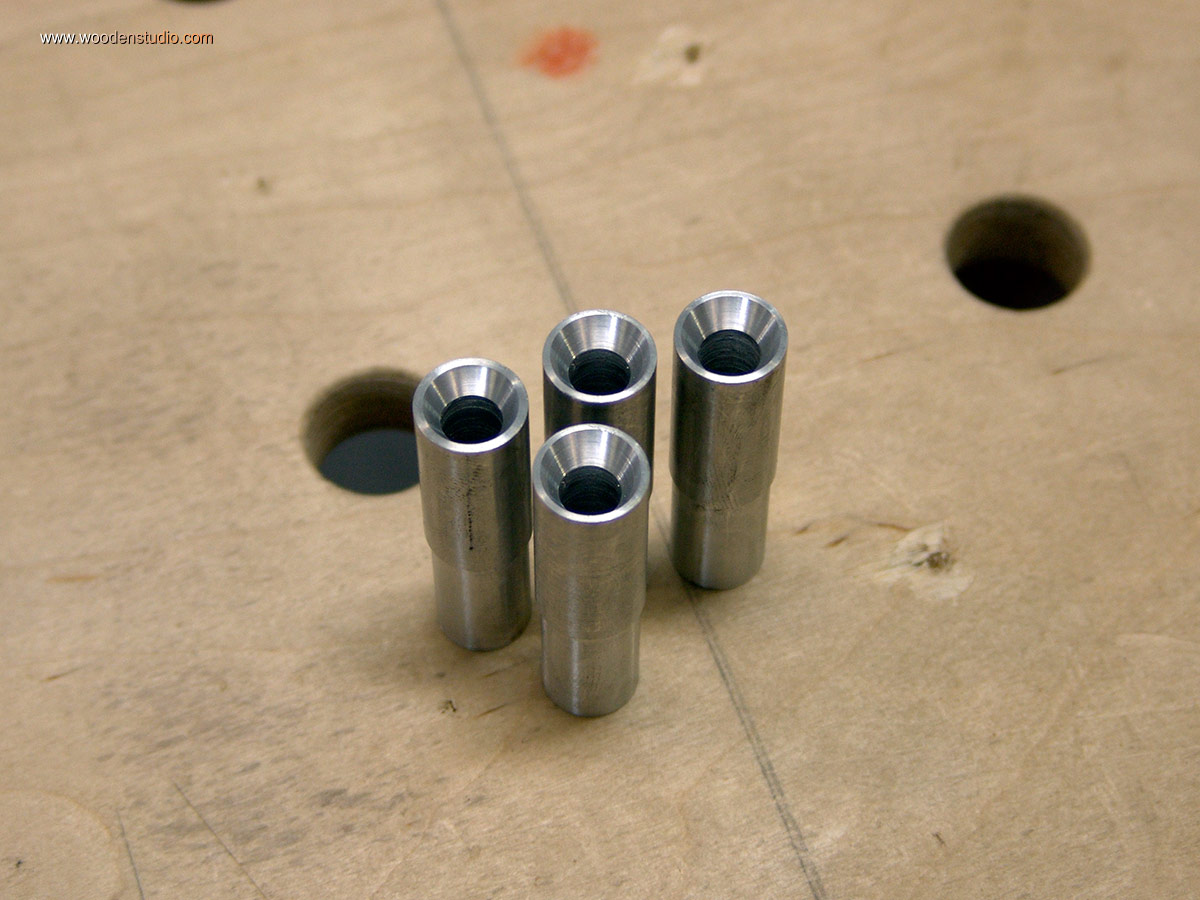

Втулки для поворотного механизма

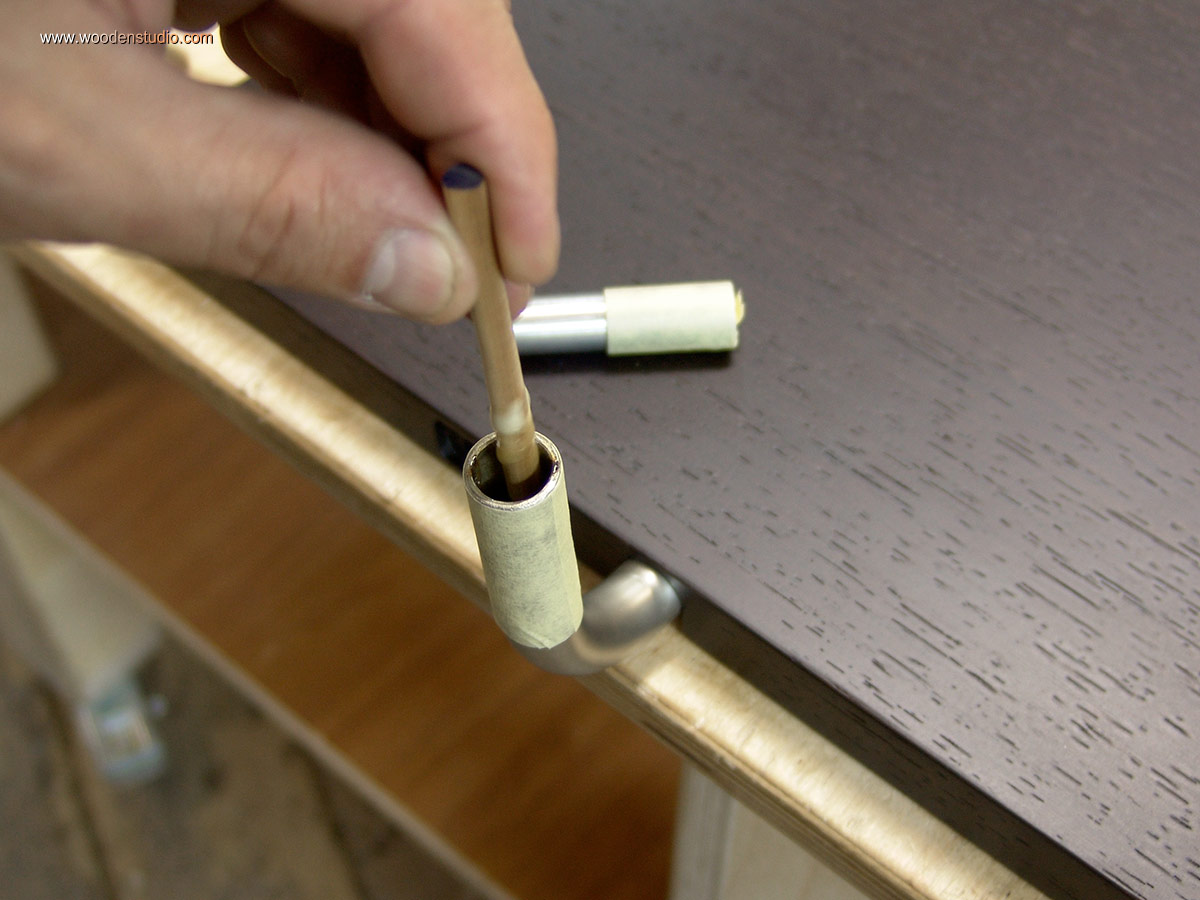

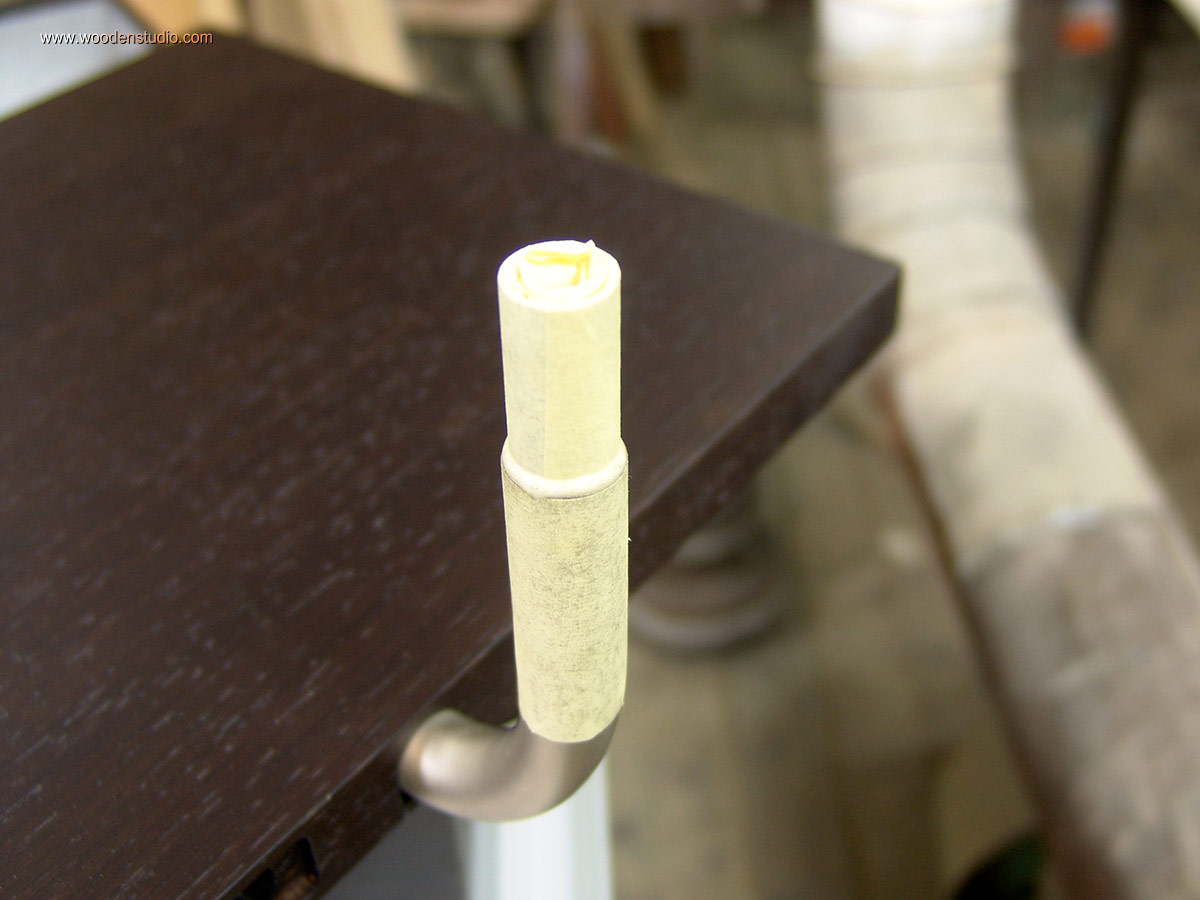

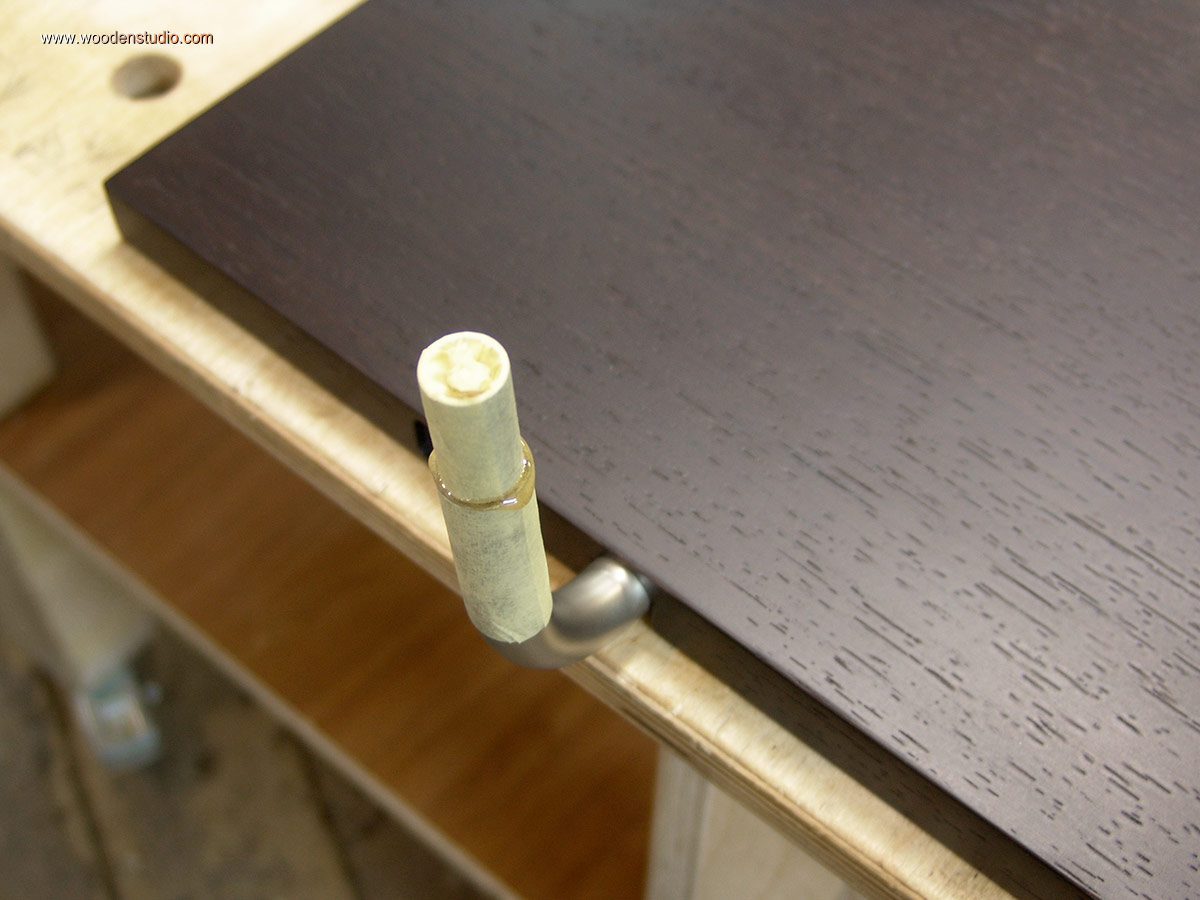

Готовые втулки вклеиваю в кронштейны, предварительно защитив проблемные места малярной лентой.

Защита поверхности малярной лентой
Нанесение клея

Из-за небольшой толщины основания следует укоротить резьбовую часть ножек. Использую старый добрый способ — групповое обрезание лобзиком.

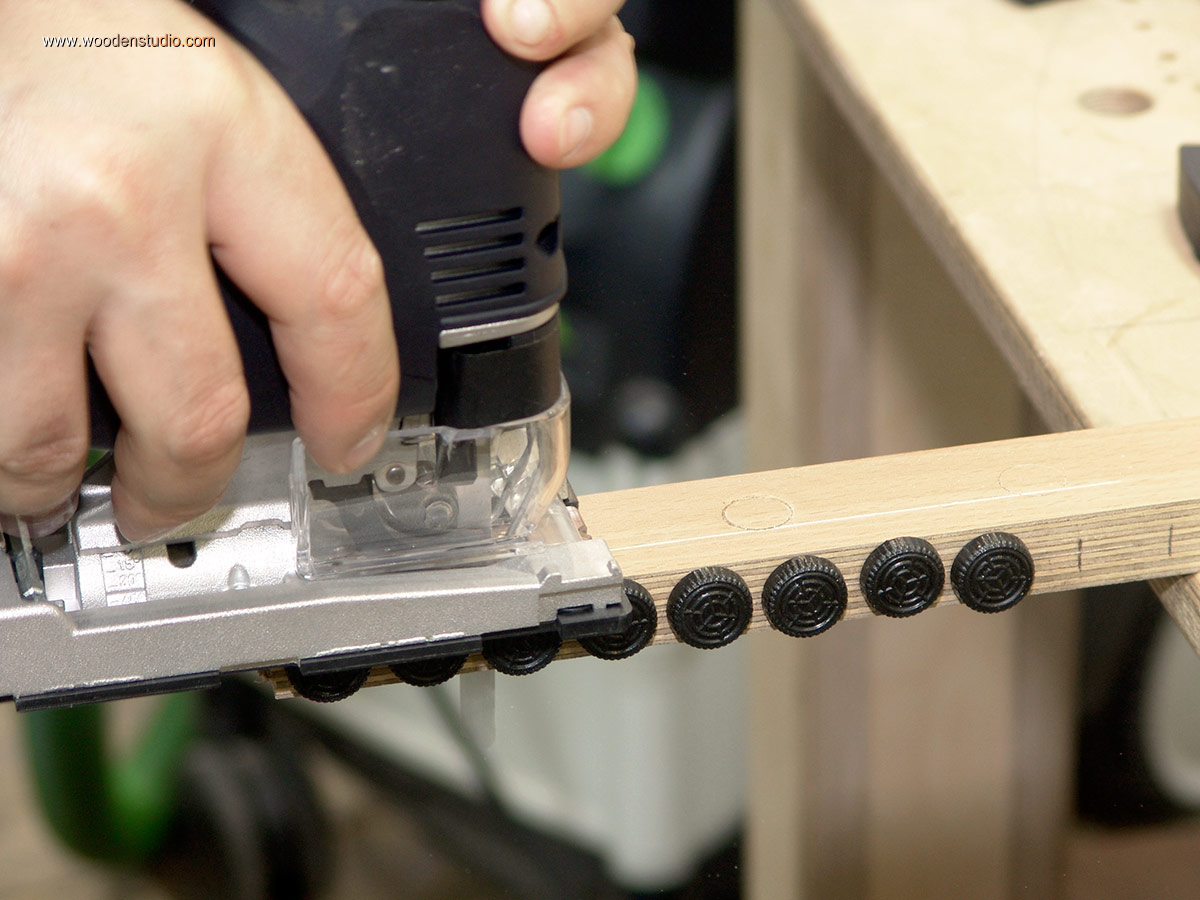

Торцевание винтовых ножек лобзиком Festool
Групповое торцевание лобзиком

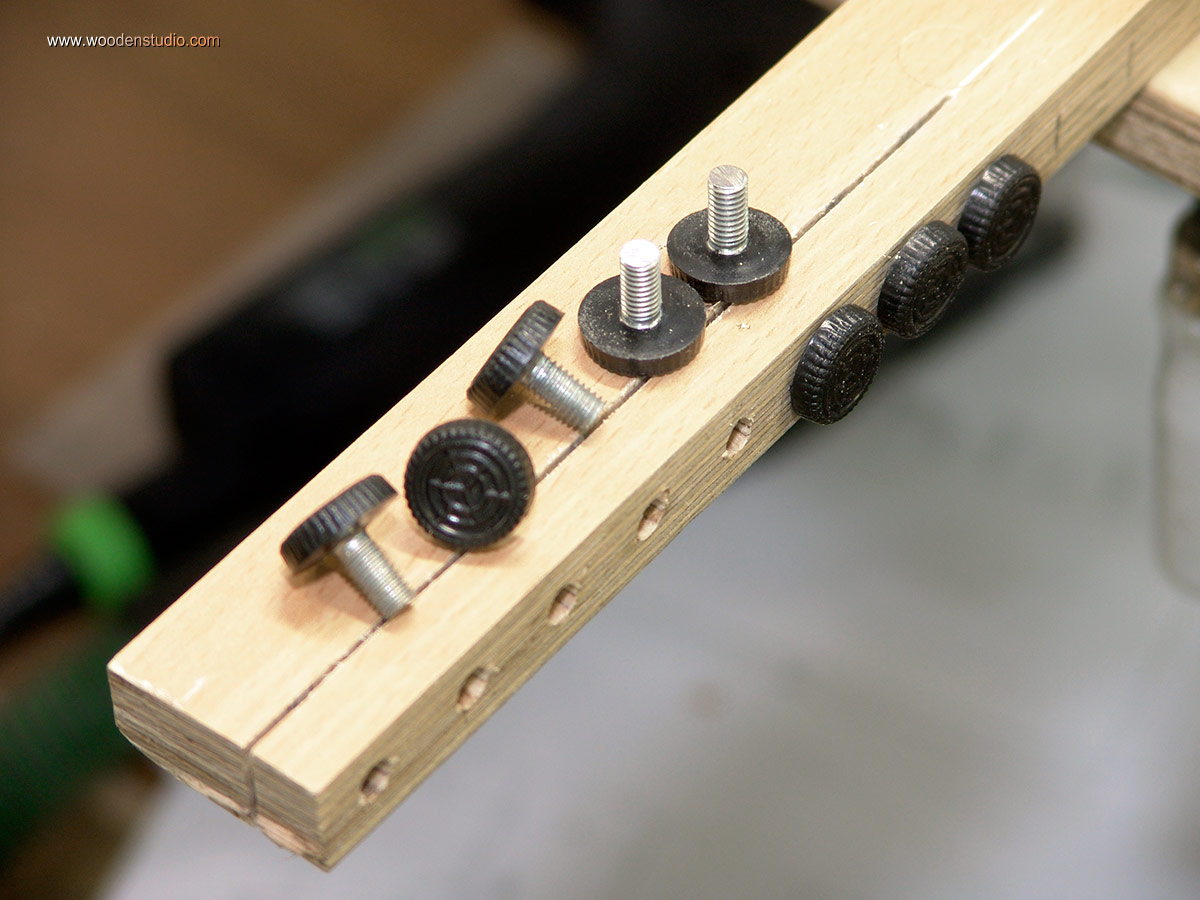

Укороченные винтовые ножки
Регулируемые ножки

Подставки изготовлены и собраны. На этом моя часть работы завершена.

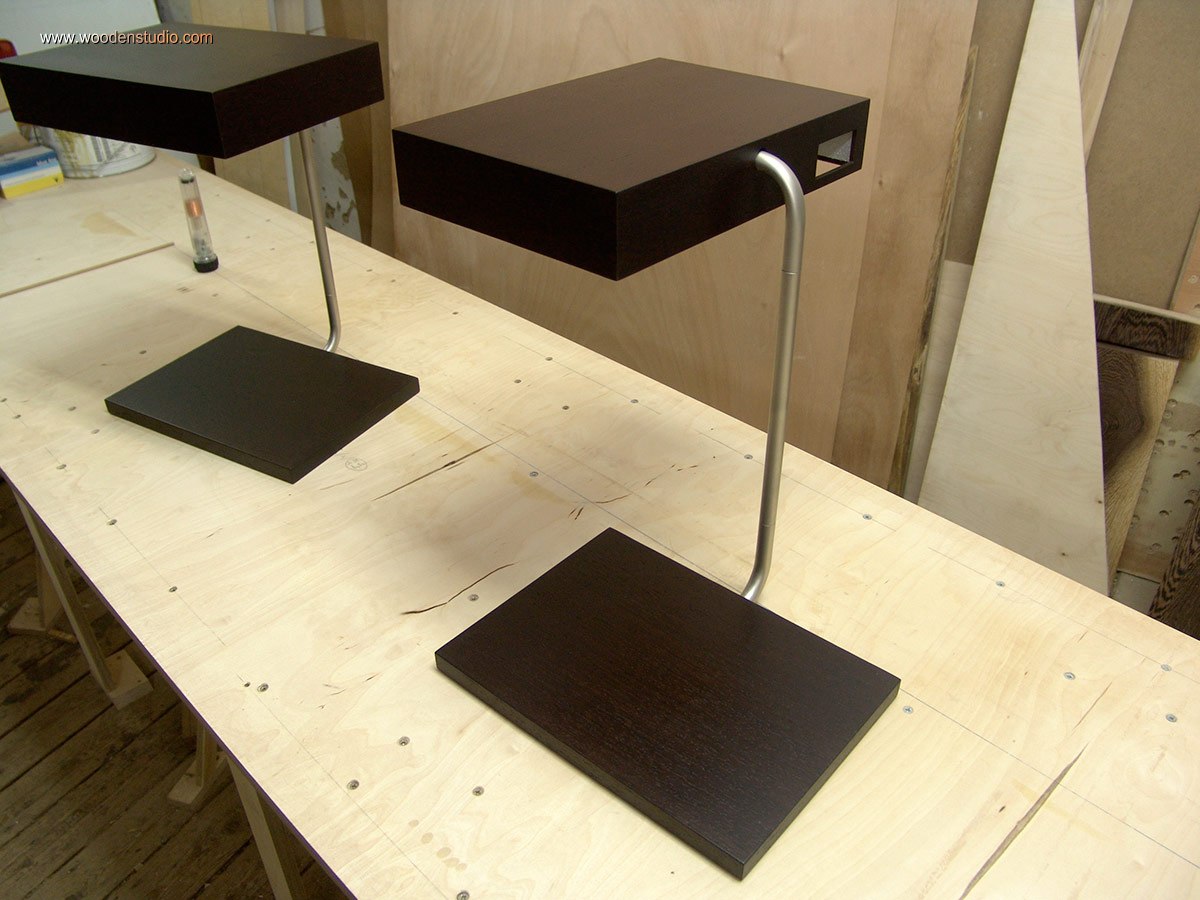

Нано аквариум. Подставка со светильником
Подставки под нано аквариум

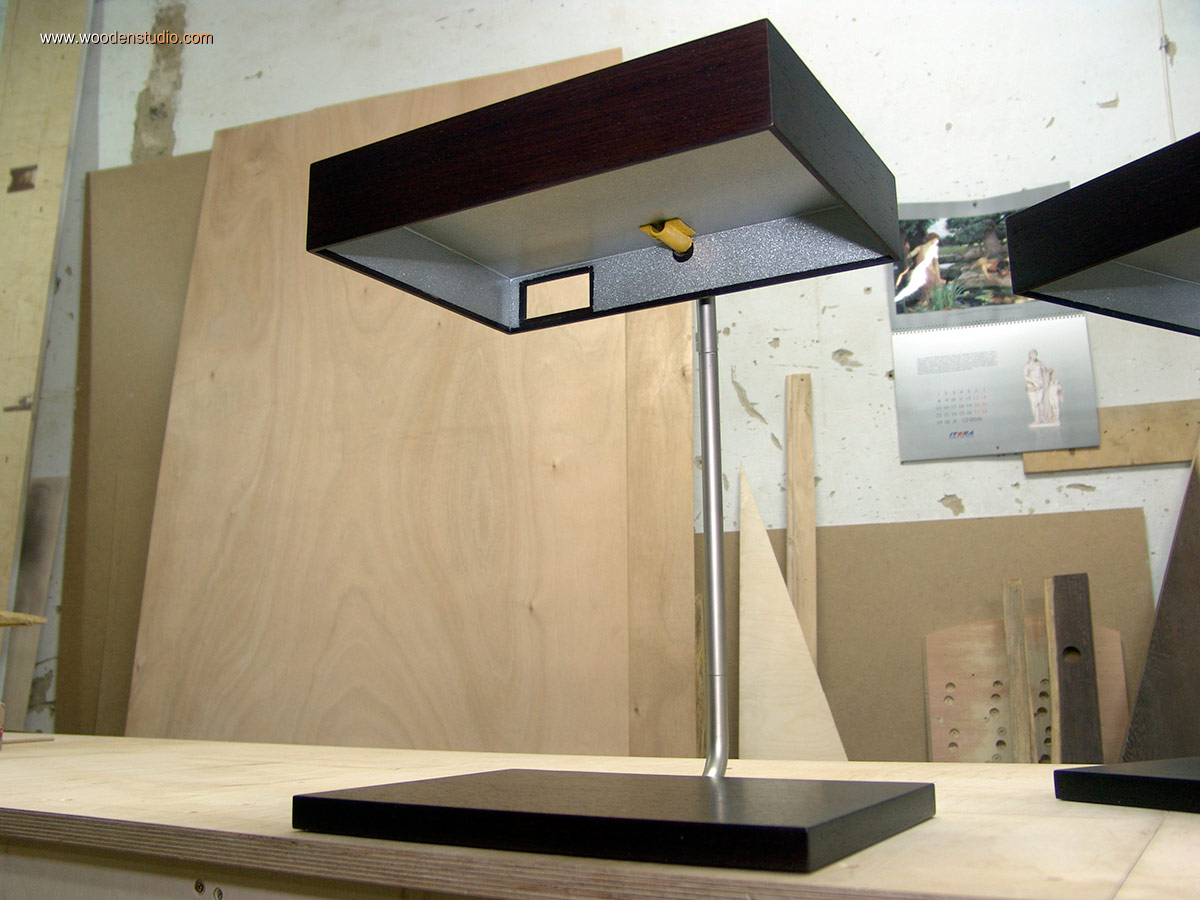

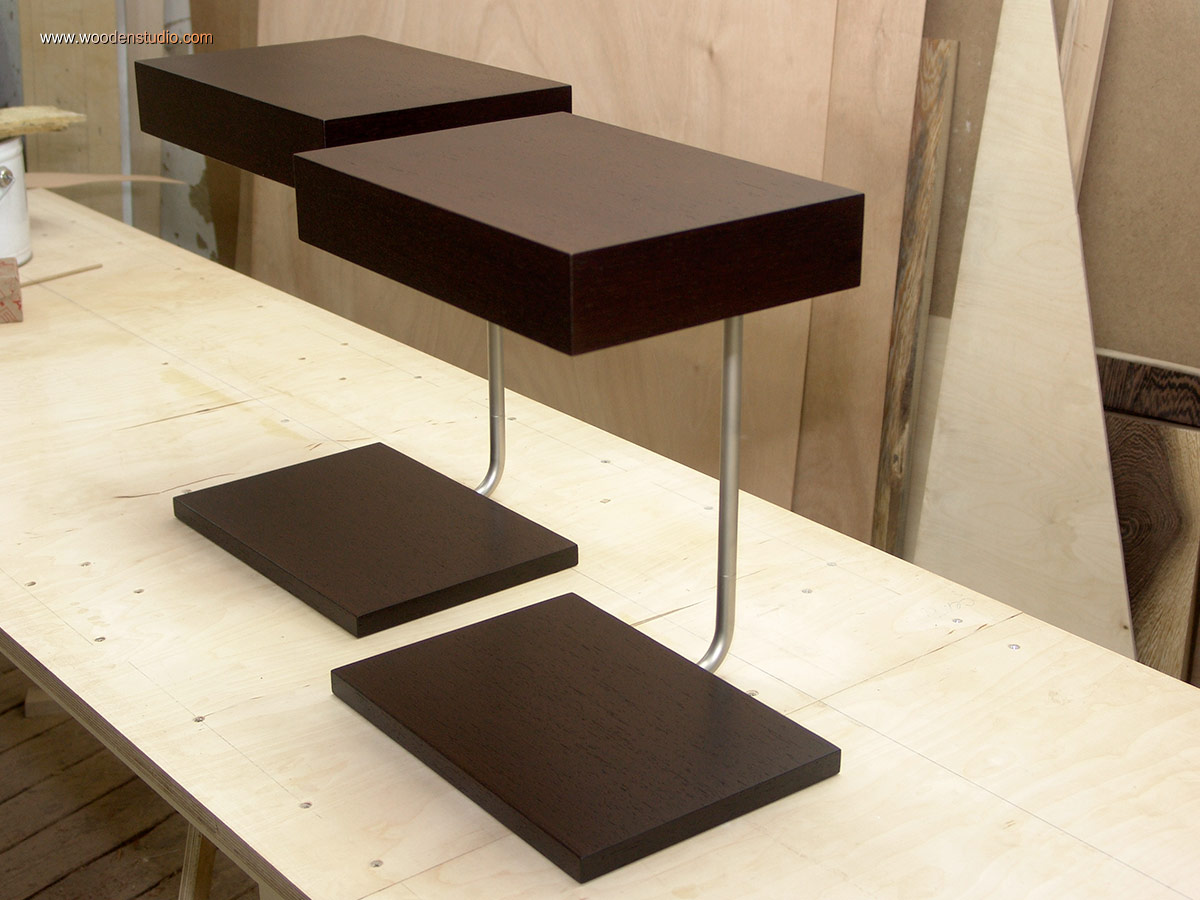

Поворотный светильник нано аквариума
Программатор в корпусе светильника нано аквариума

Теперь предстоит не менее кропотливая и сложная работа. Она велась уже в другом месте и следить за ней мог только по любезно предоставленным фотографиям, которые выставляю для общей картины.

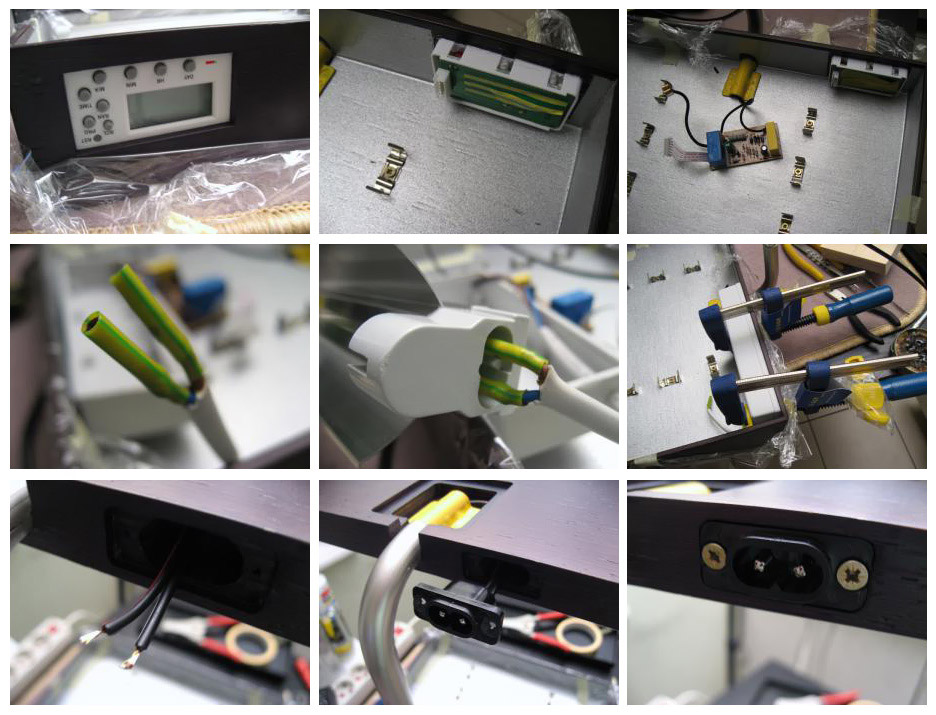

Подключение элементов управления нано аквариума

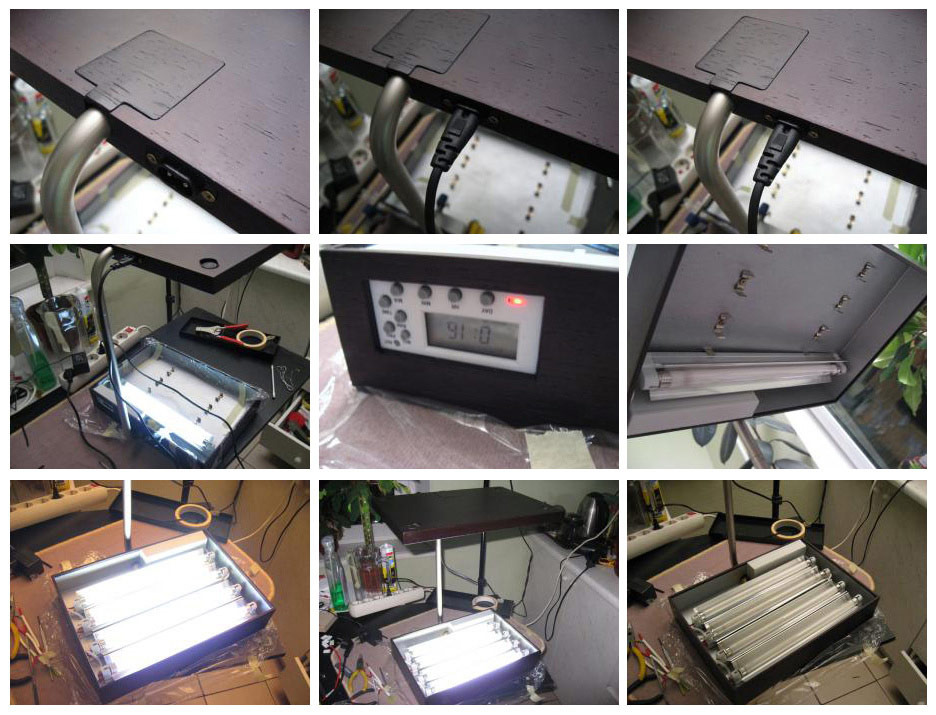

Система освещения нано аквариума

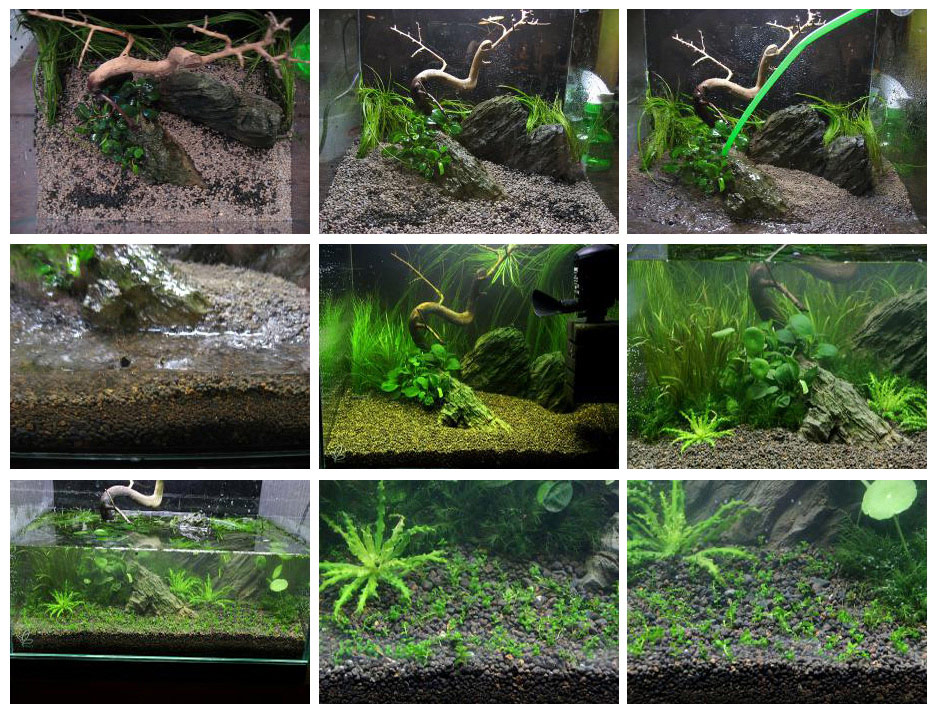

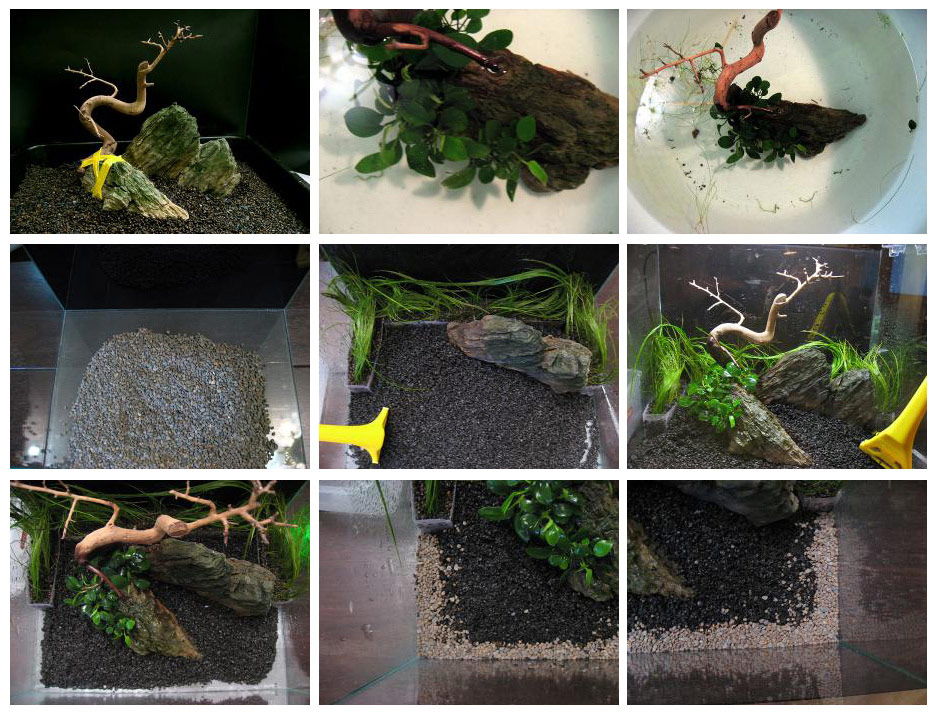

Нано аквариум. Декорации
Пресноводные растения нано аквариума
Готовая композиция нано аквариума
Пресноводный нано акваниум
Морской нано аквариум

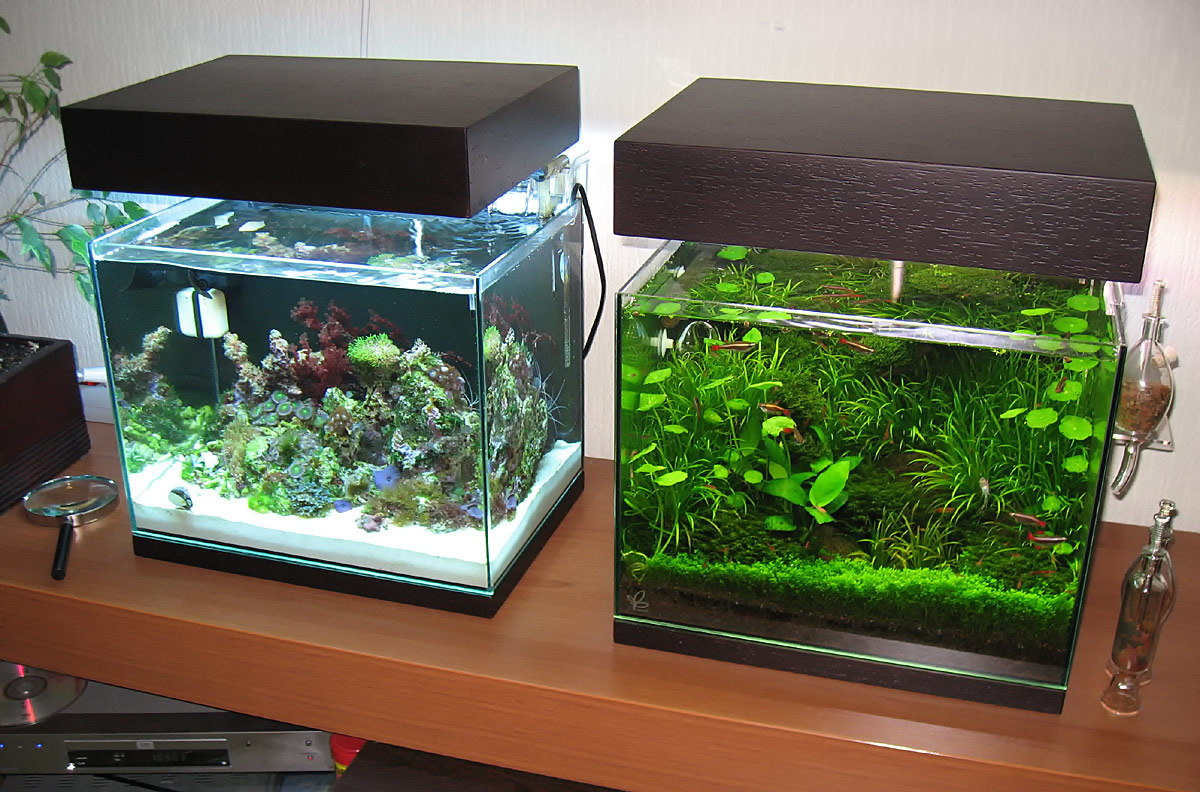

Нано аквариумы - морской и пресноводный
Кораллы морского нано аквариума
Живая композиция морского нано аквариума
Удивительный мир нано аквариума
Животный мир нано аквариума

Инструкция:
Как оставить на странице комментарий или задать вопрос автору без регистрации и авторизации в социальных сетях.
