Стол переговорный «Butterfly»
( Суббота, 01 Марта 2014. Автор: Дмитрий Довженко. Просмотров: 15187. )

Стол переговорный «Butterfly»

Проект: 2006 — 2007

Это один из самых сложных проектов, выполненных мной в период 2006 — 2007. Во-первых, габариты изделия. Во-вторых, отсутствие технологий и квалифицированной поддержки.

Начинать любое дело трудно, но первый шаг был сделан и предстояло двигаться только вперед.

Пару слов о проекте.
Идея не моя. Это совместная работа, где мне предстояло разработать конструкцию стола по предоставленному «эскизу» .

Так, как изделие необходимо было экспортировать в другую страну, то стол должен быть разборным.

Параллельно необходимо было разработать технологию изготовления, подобрать необходимые материалы и комплектующие.

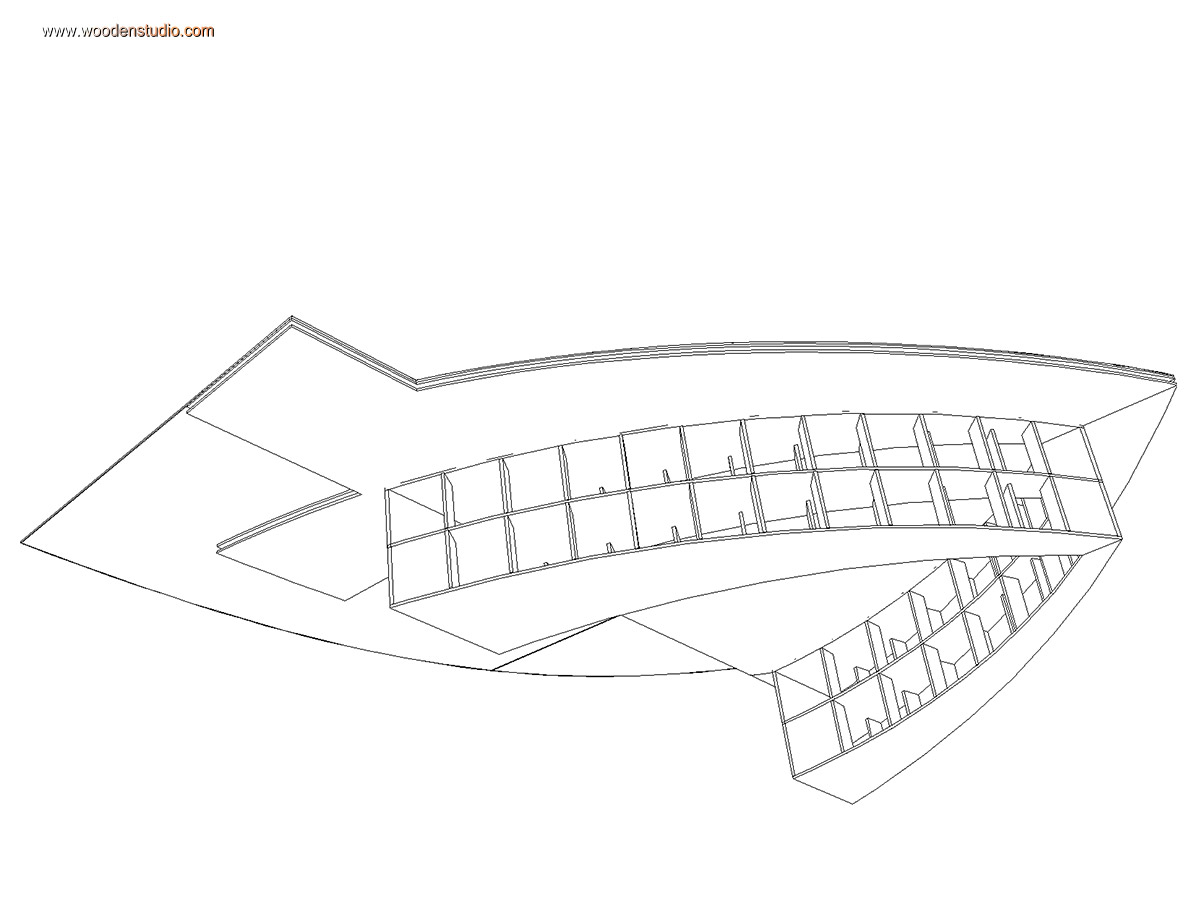

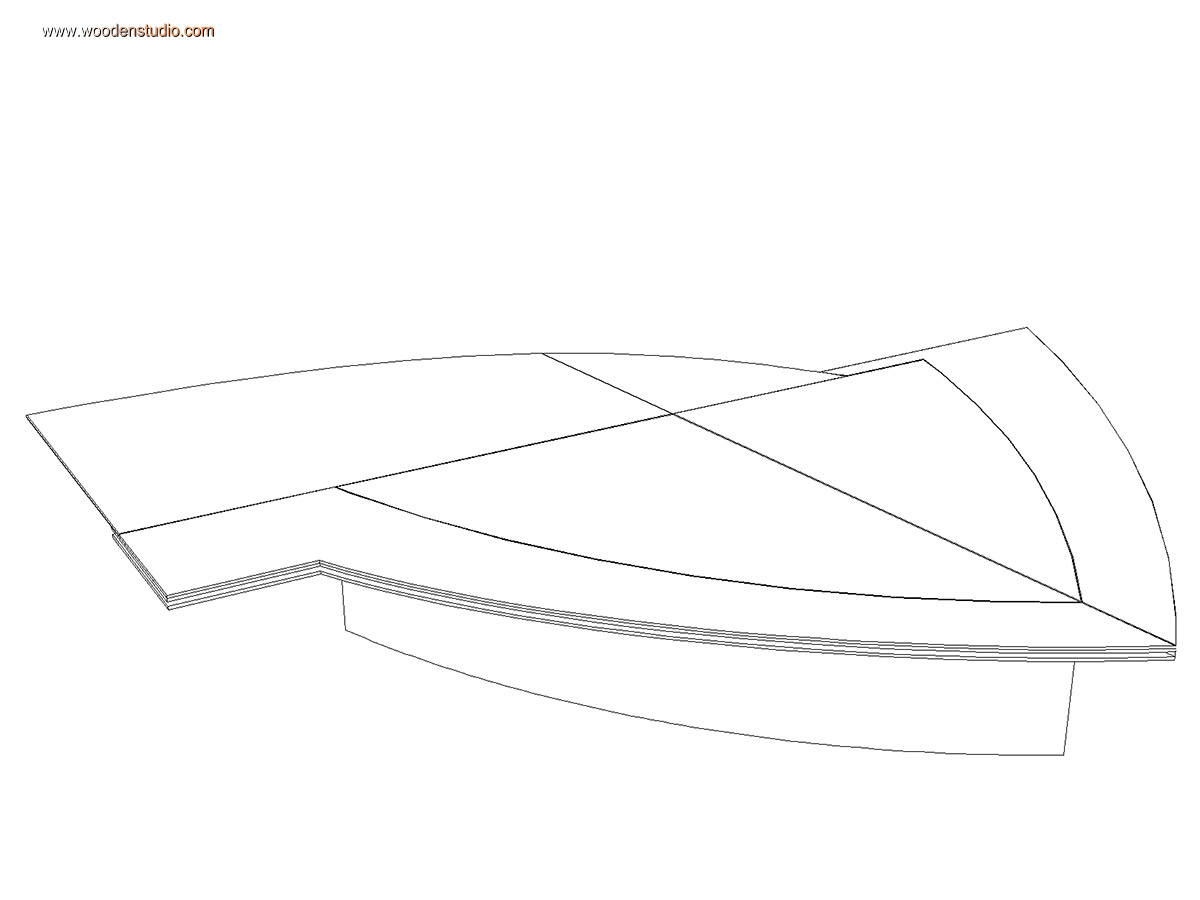

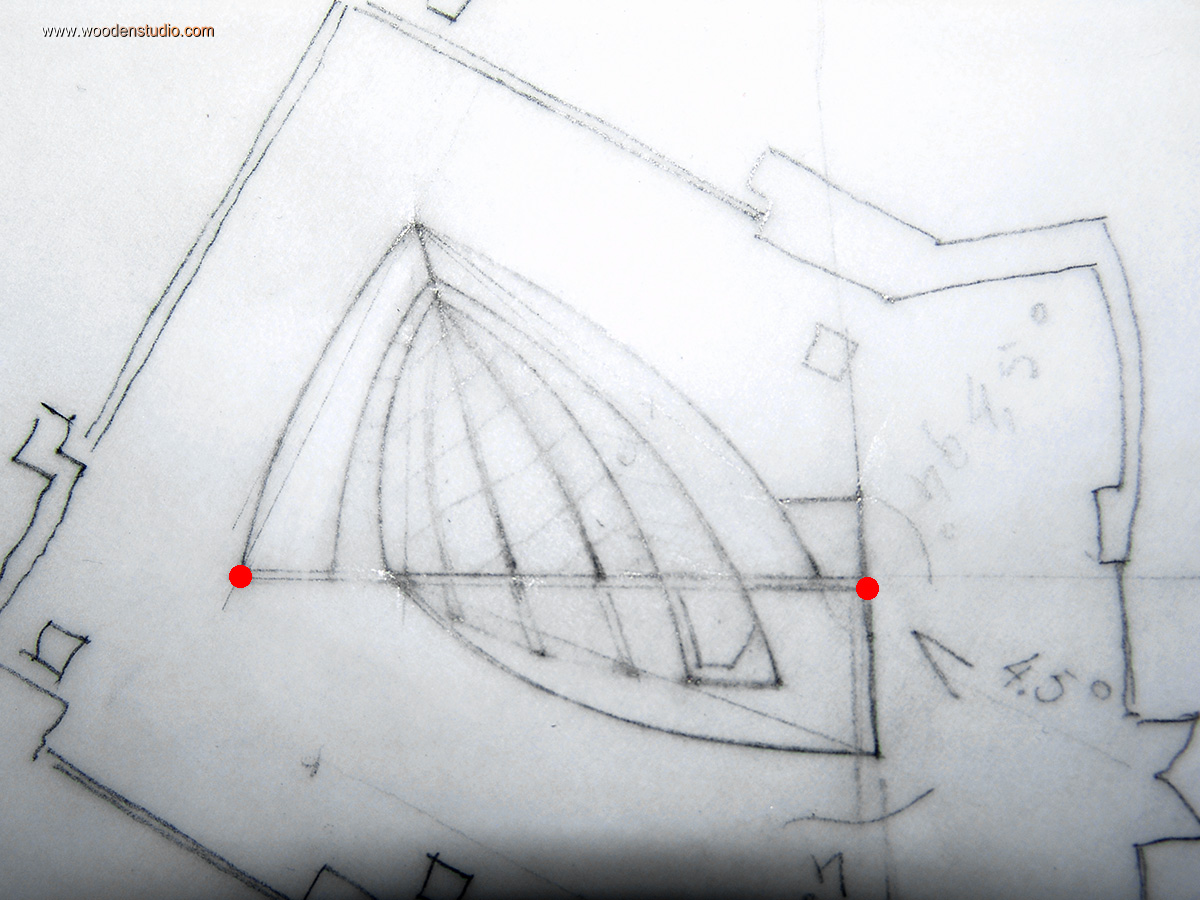

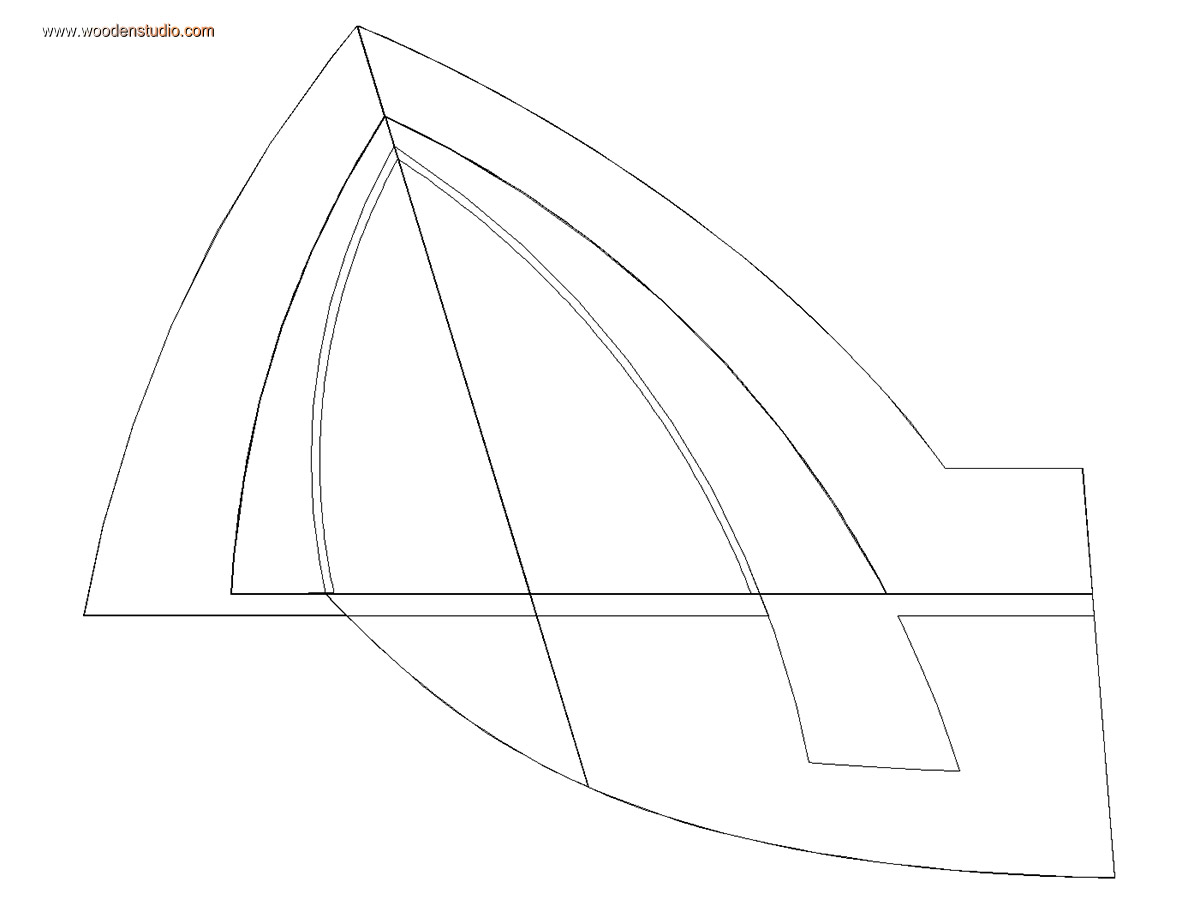

Представленный эскиз был не слишком информативен. Единственные данные, на которые можно было опираться — это расстояние между точками (на эскизе обозначил красными). Используя компьютерные технологии, создал трехмерную модель стола. Затем были подготовлены чертежи и деталировка отдельных узлов.

«Бумажная работа» закончена. Теперь предстоит все воплотить в жизнь. Учитывая, что габариты деталей слишком большие, все операции проводились ручным инструментом.

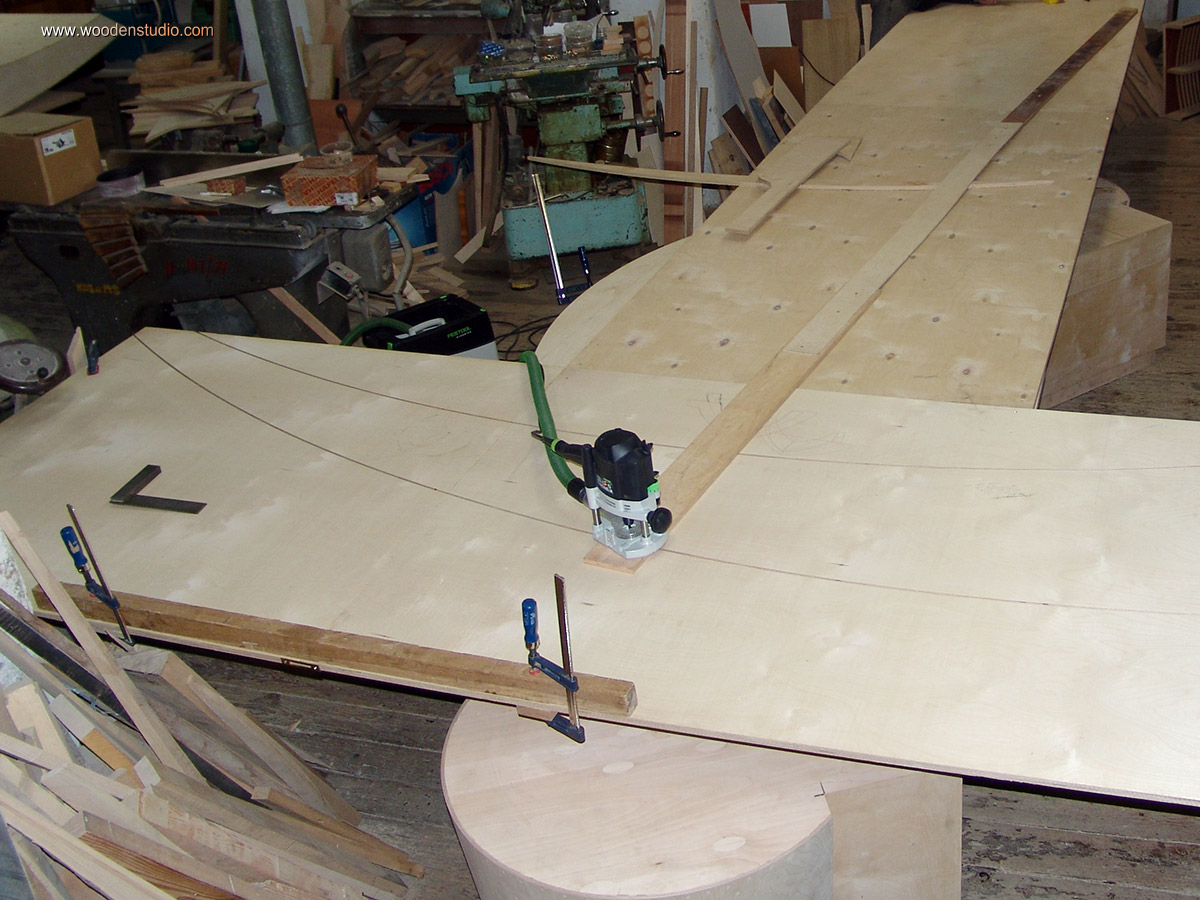

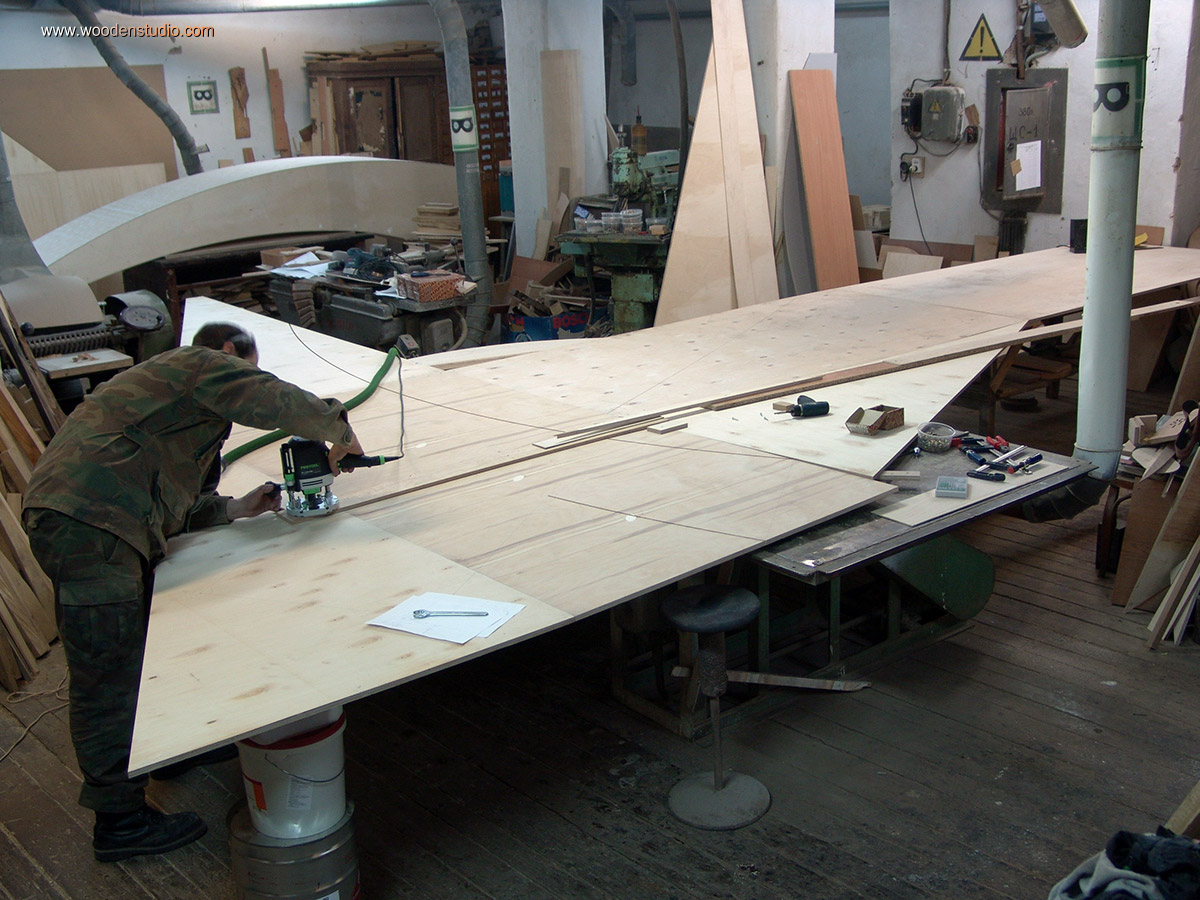

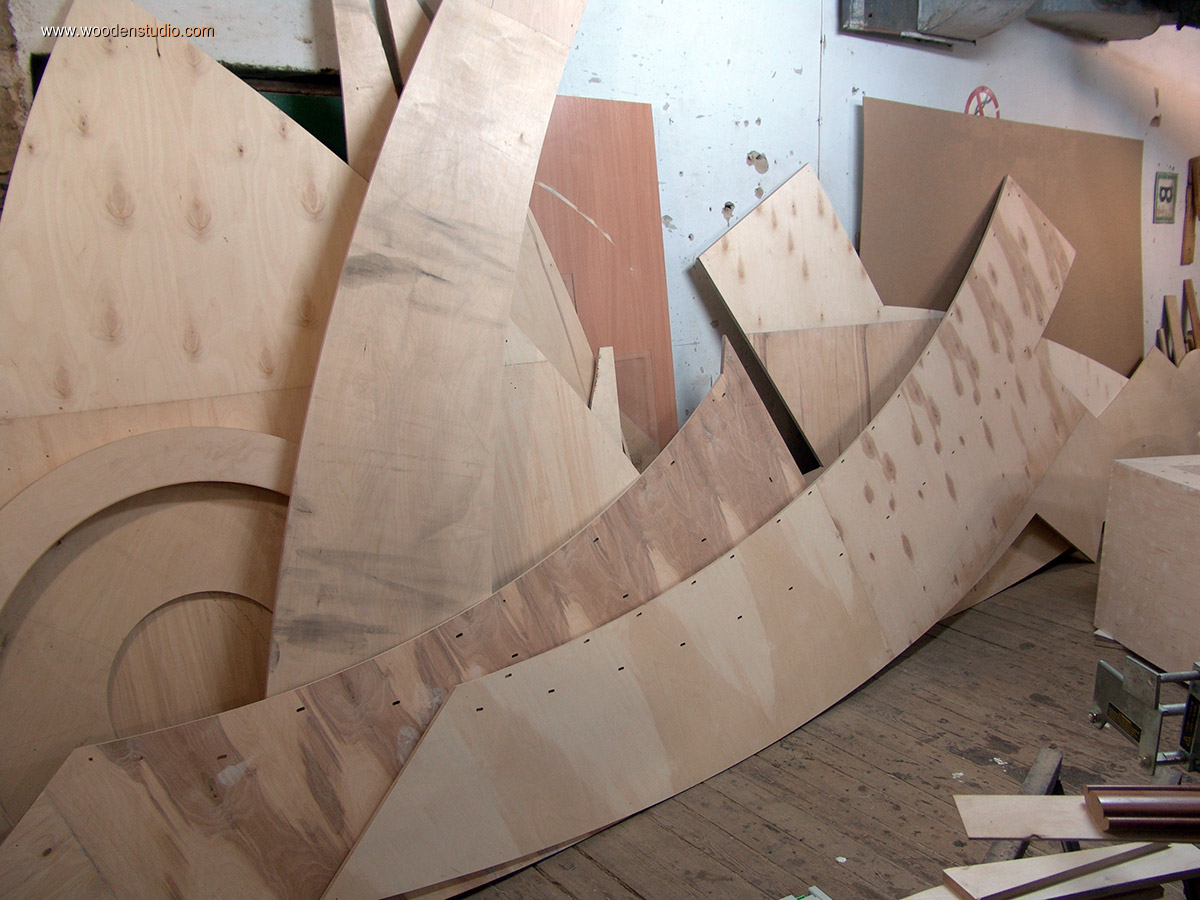

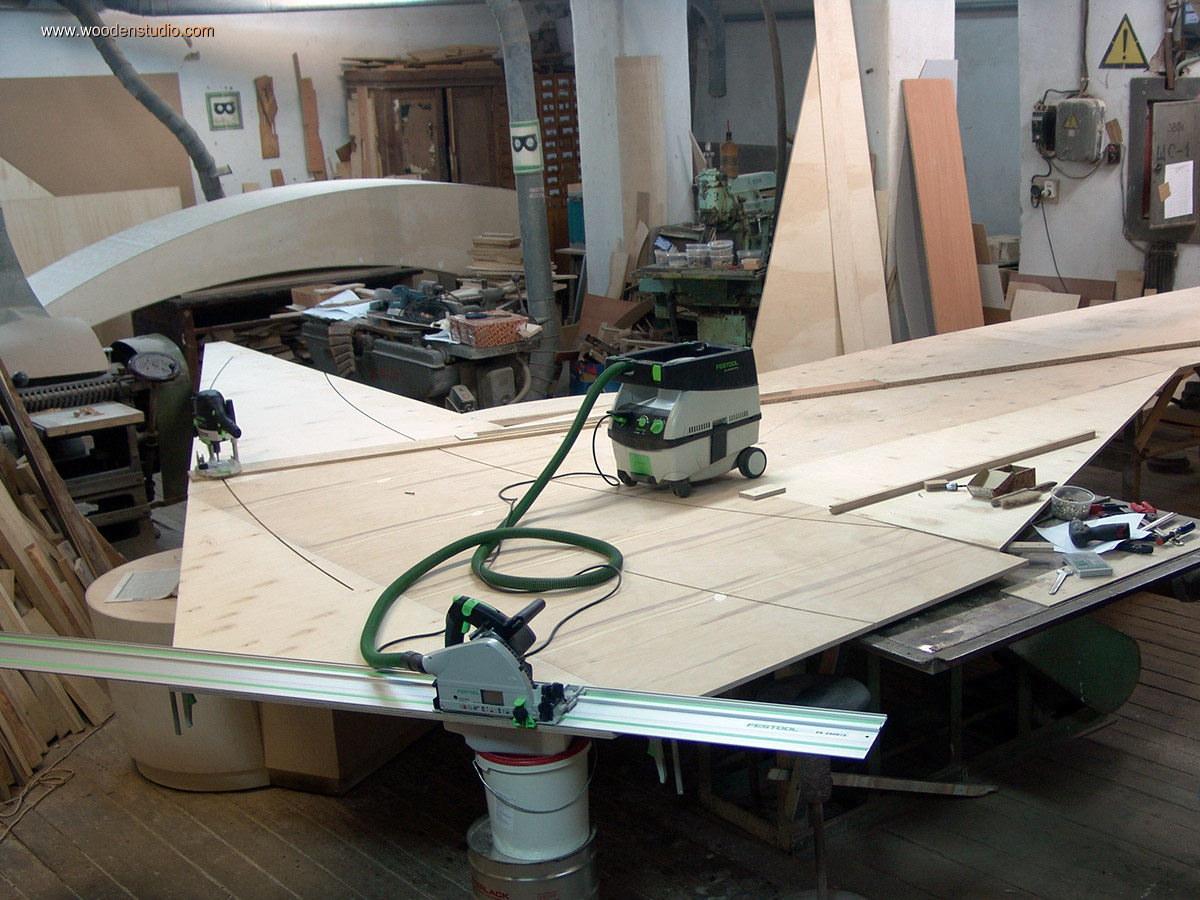

Сначала из фанерных листов вырезались отдельные детали. Для особо крупных фрагментов листы фанеры предварительно сращивались.

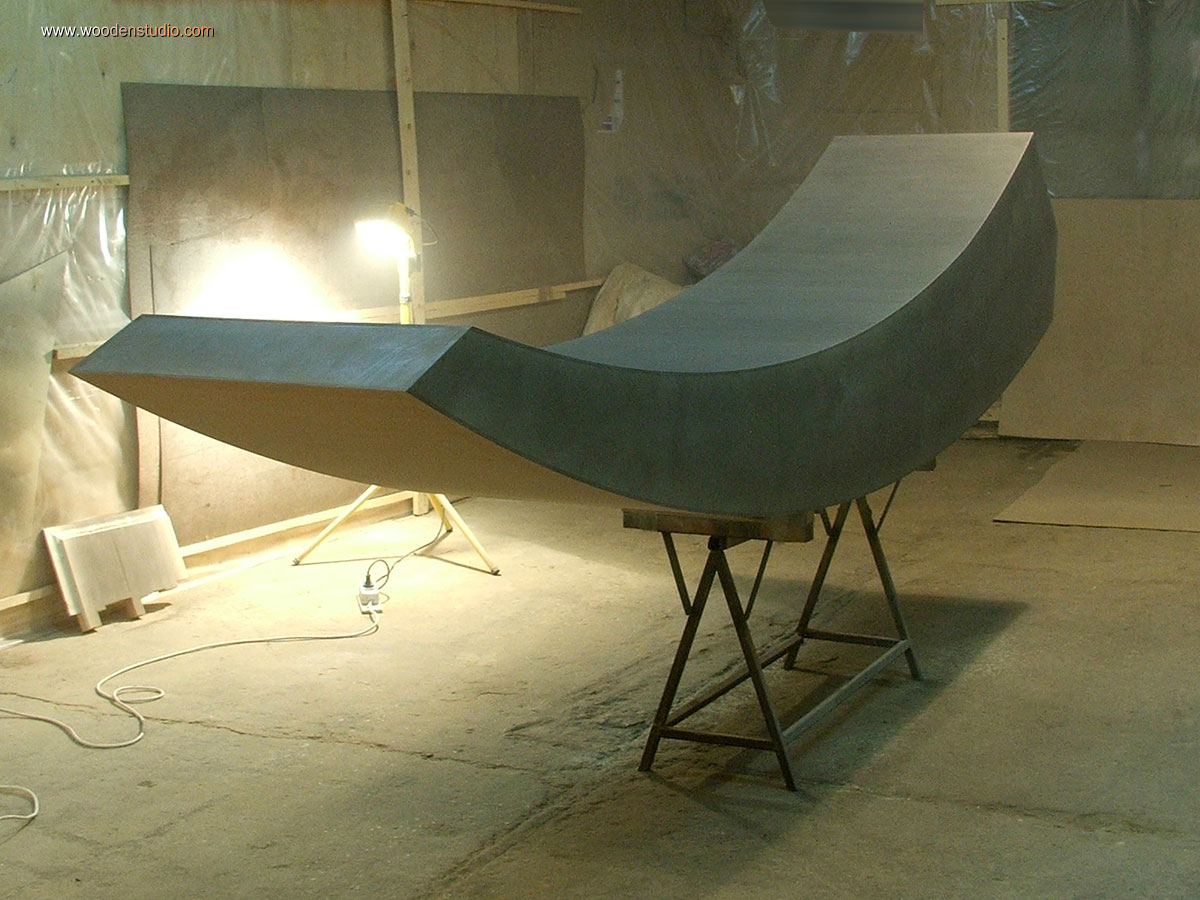

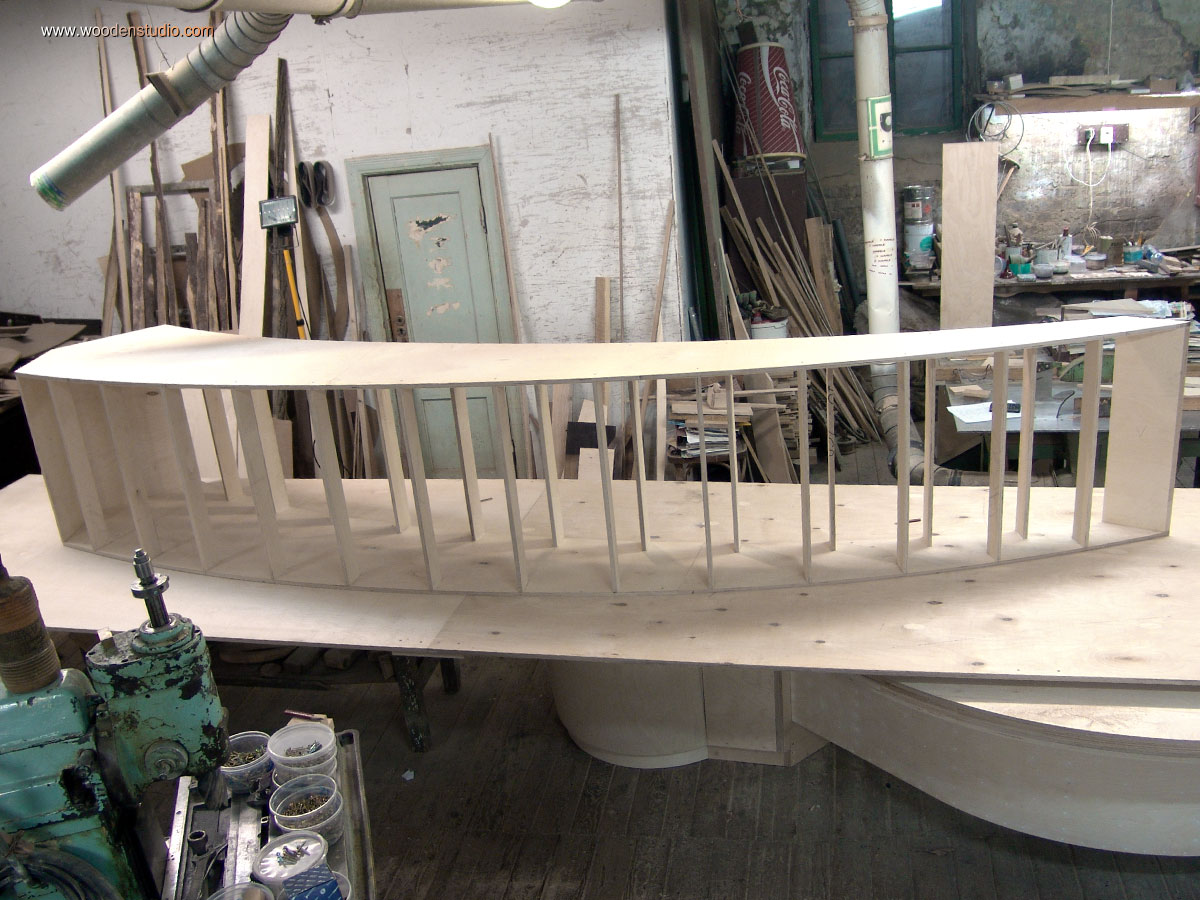

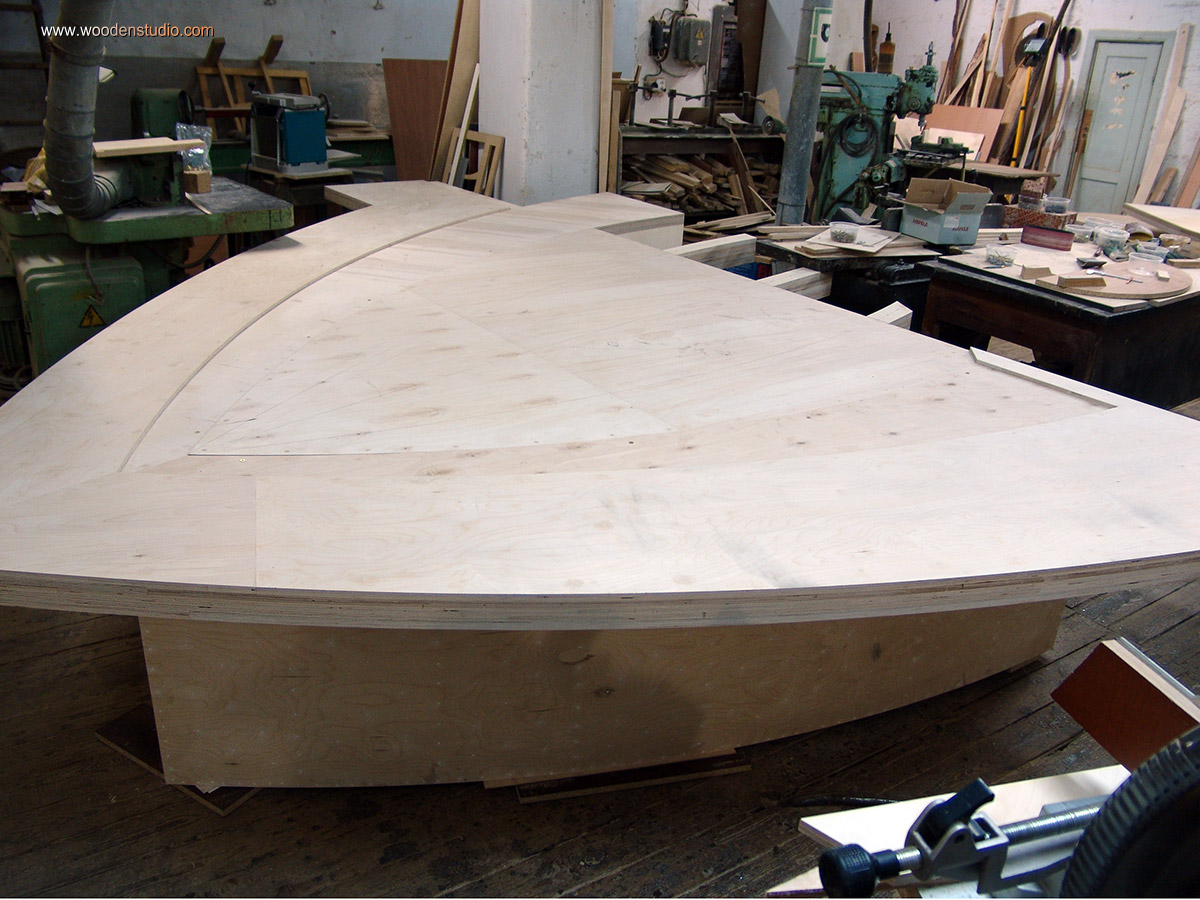

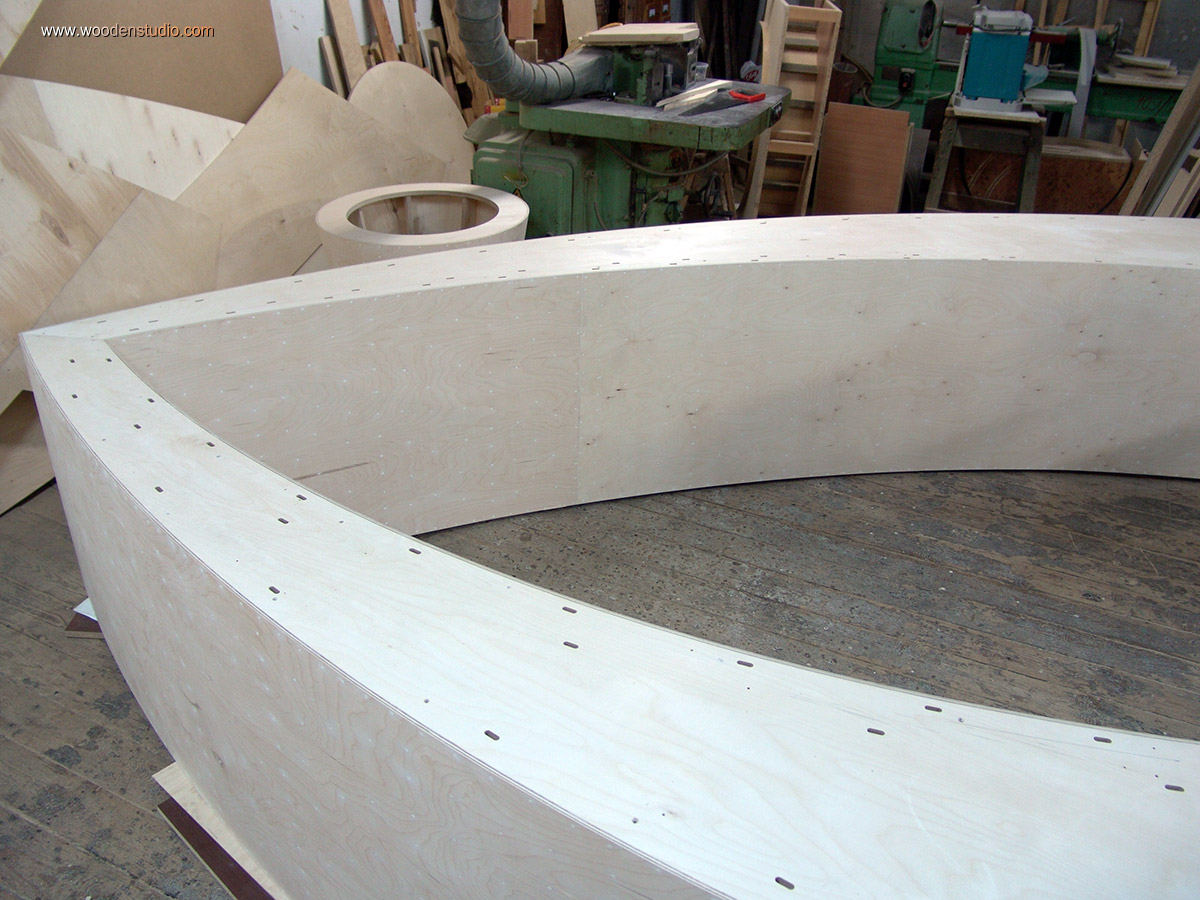

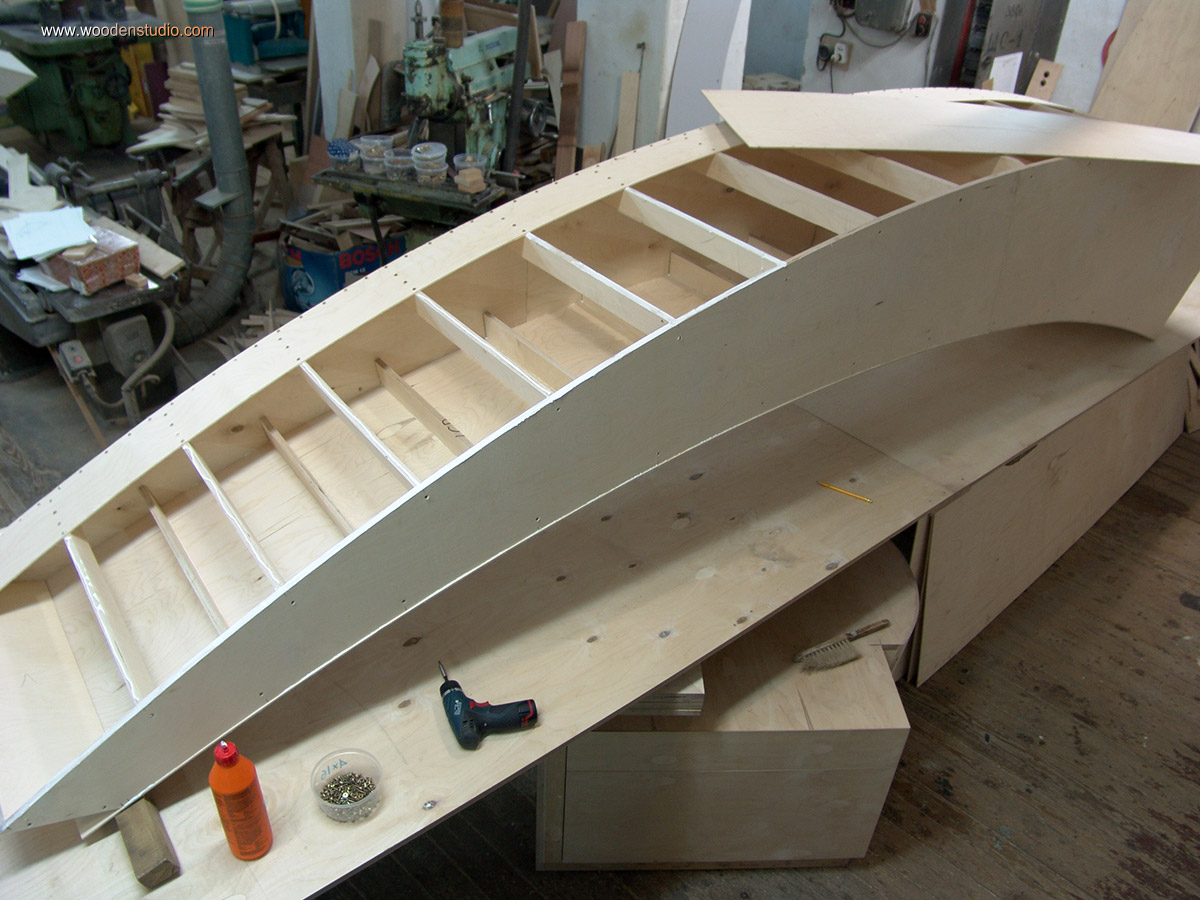

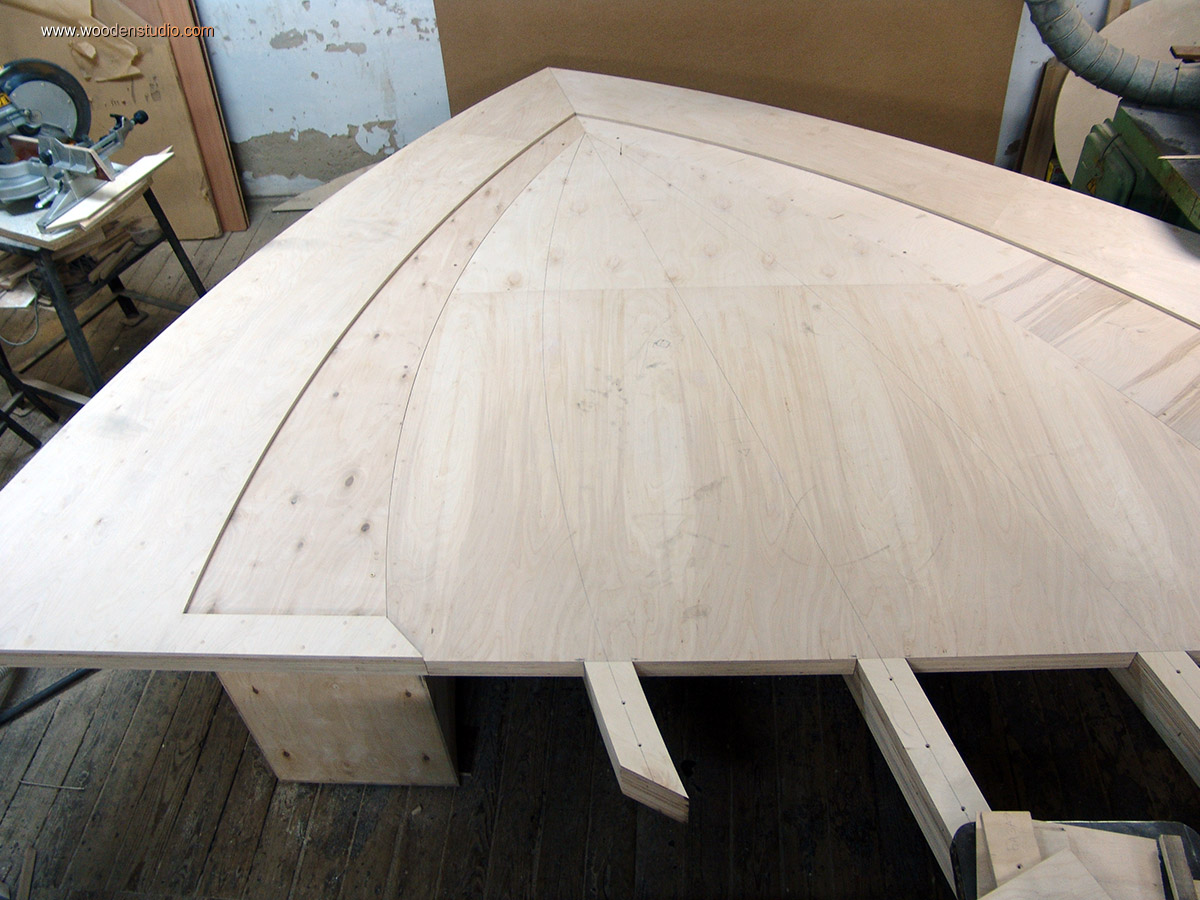

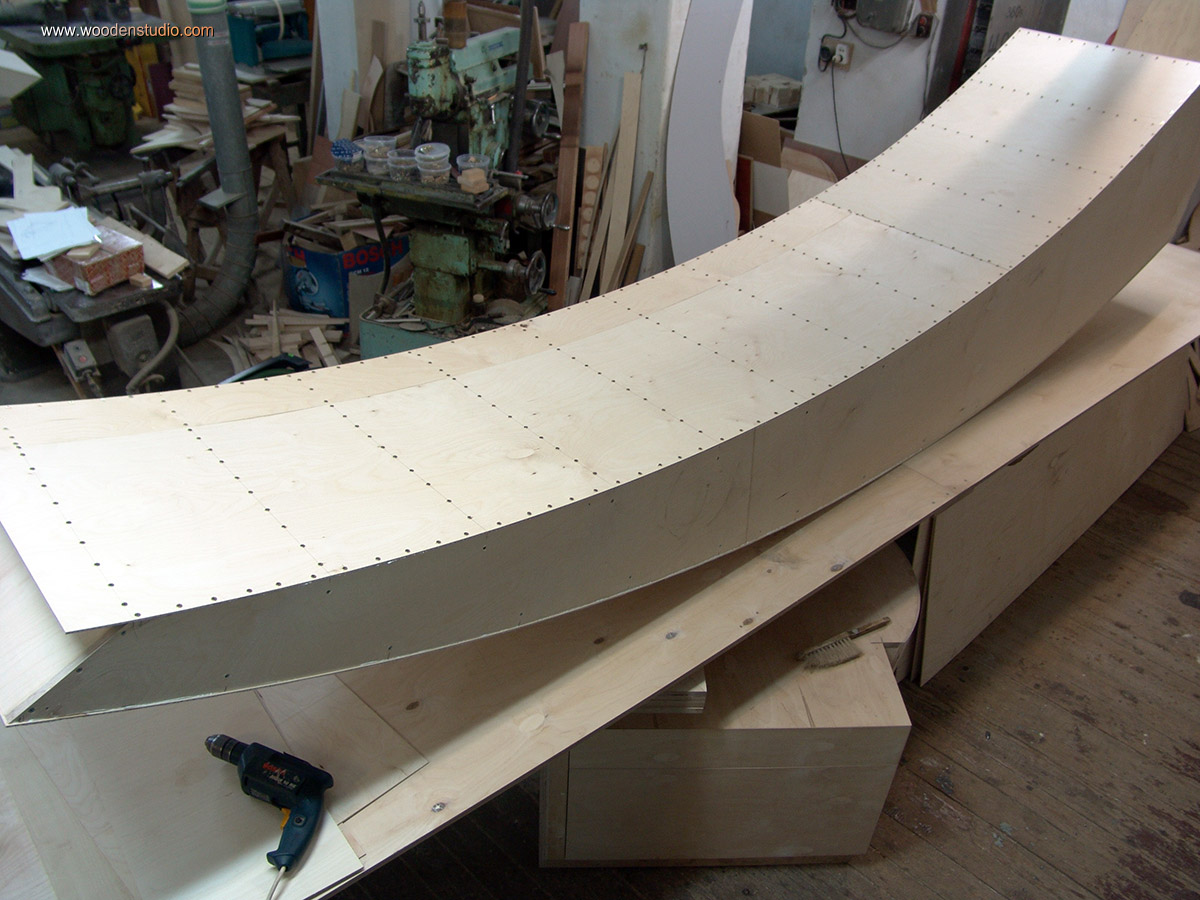

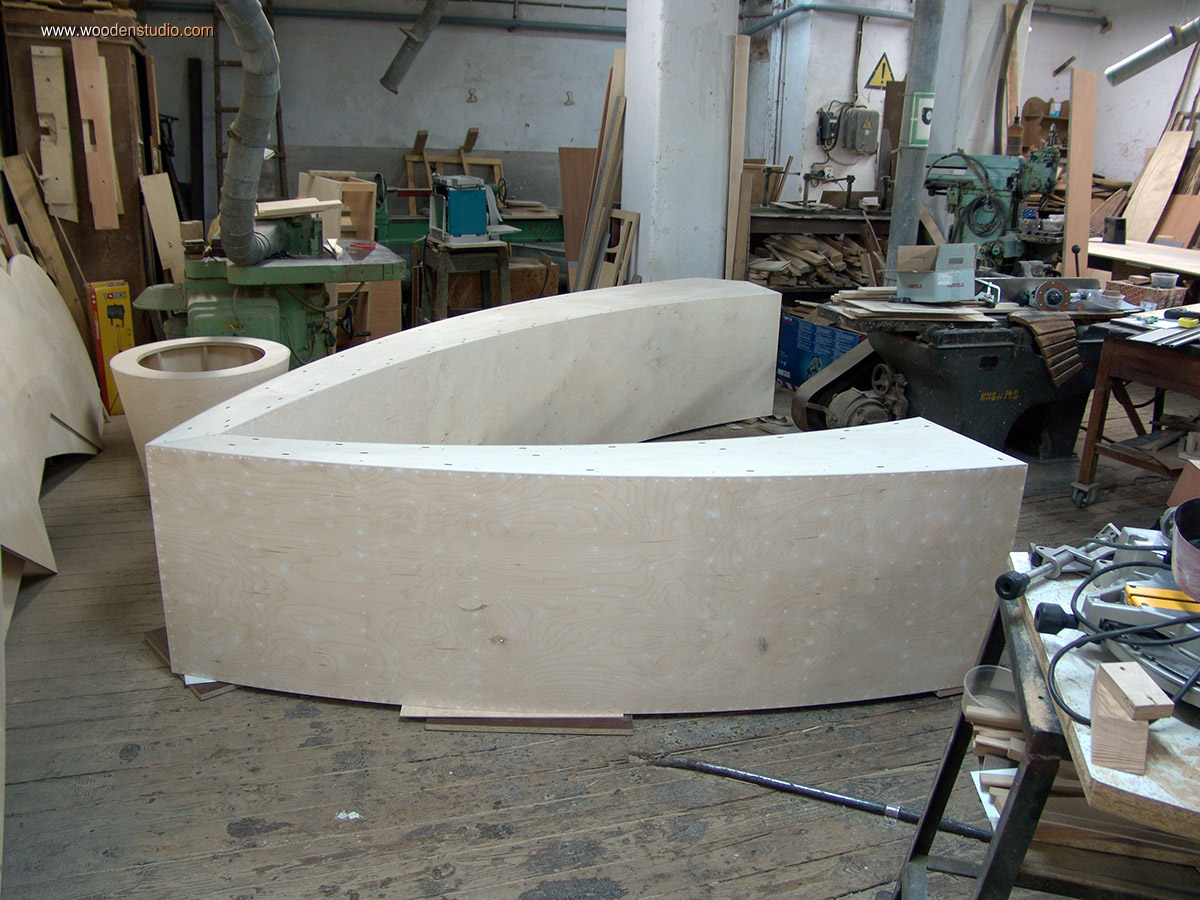

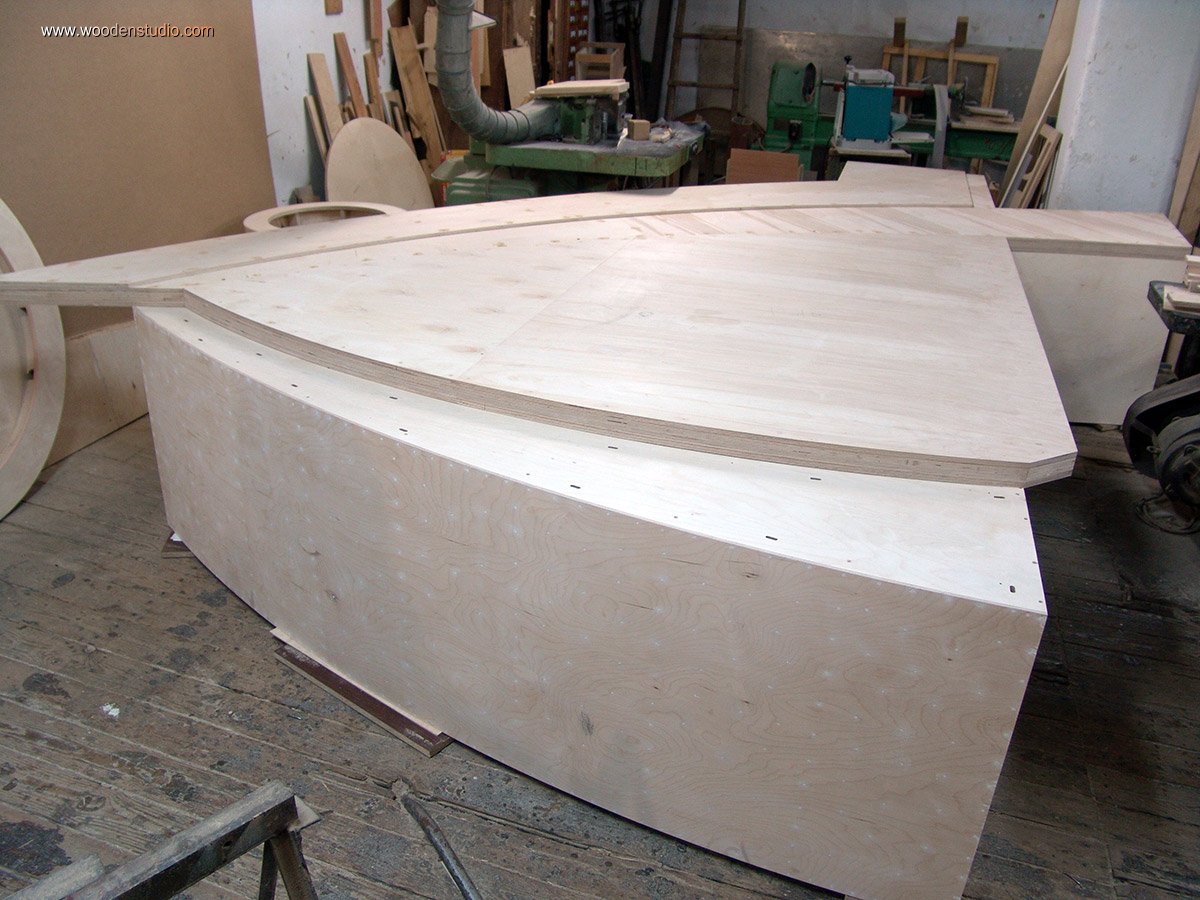

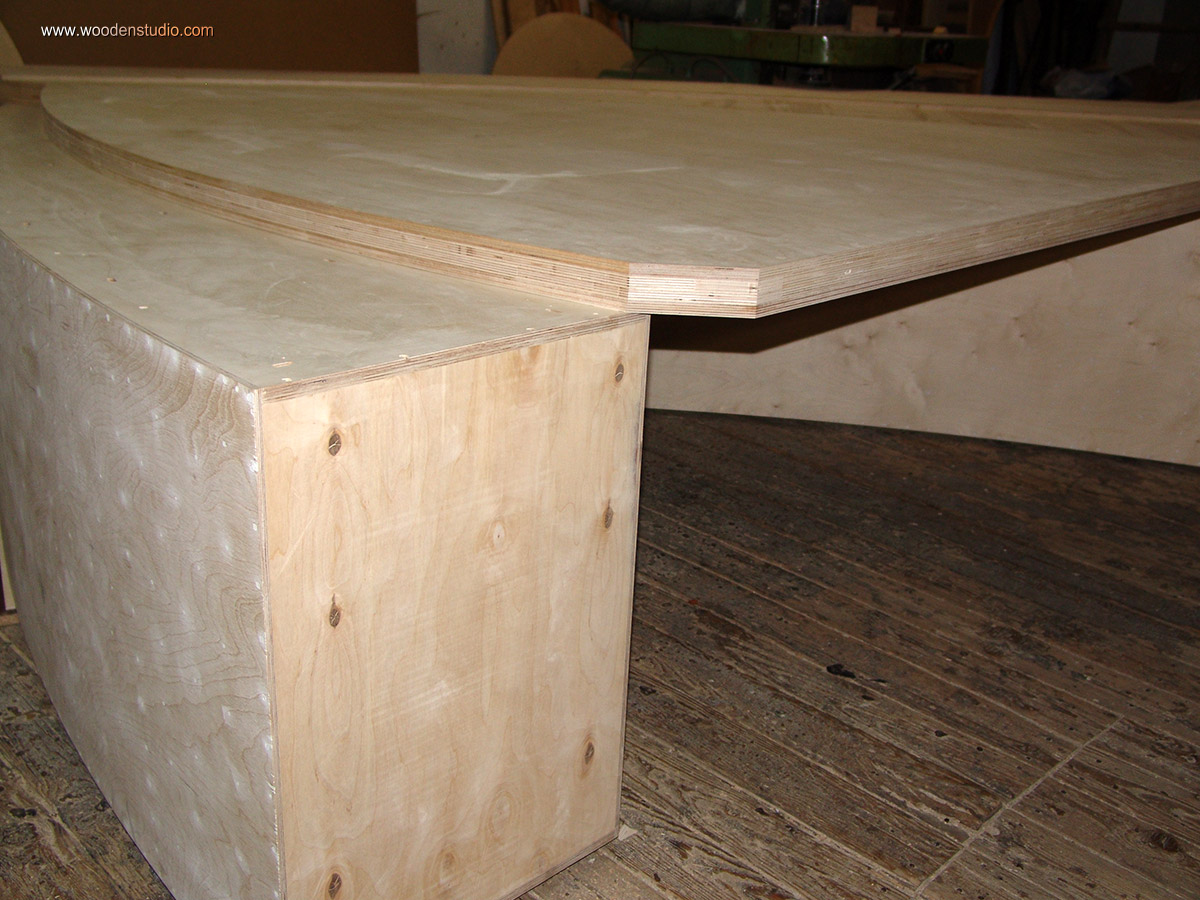

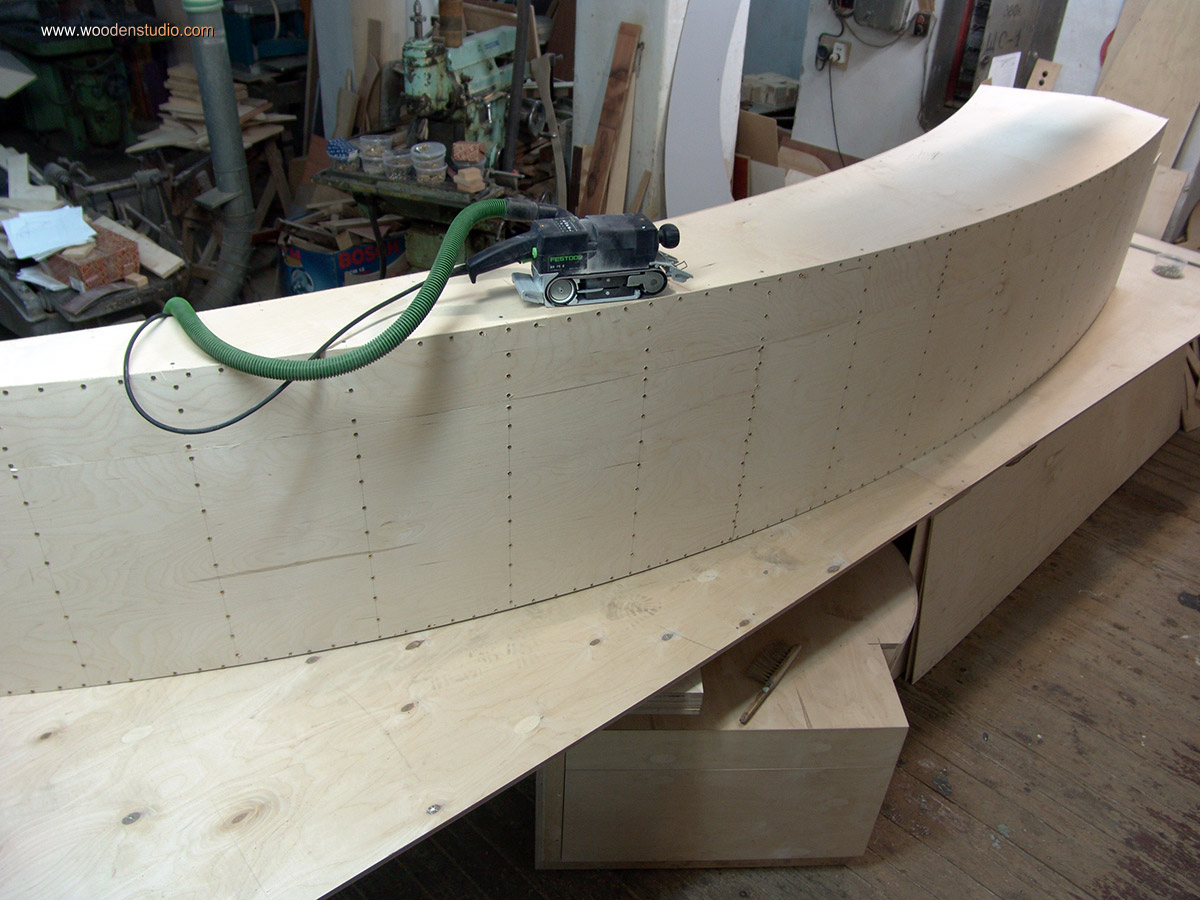

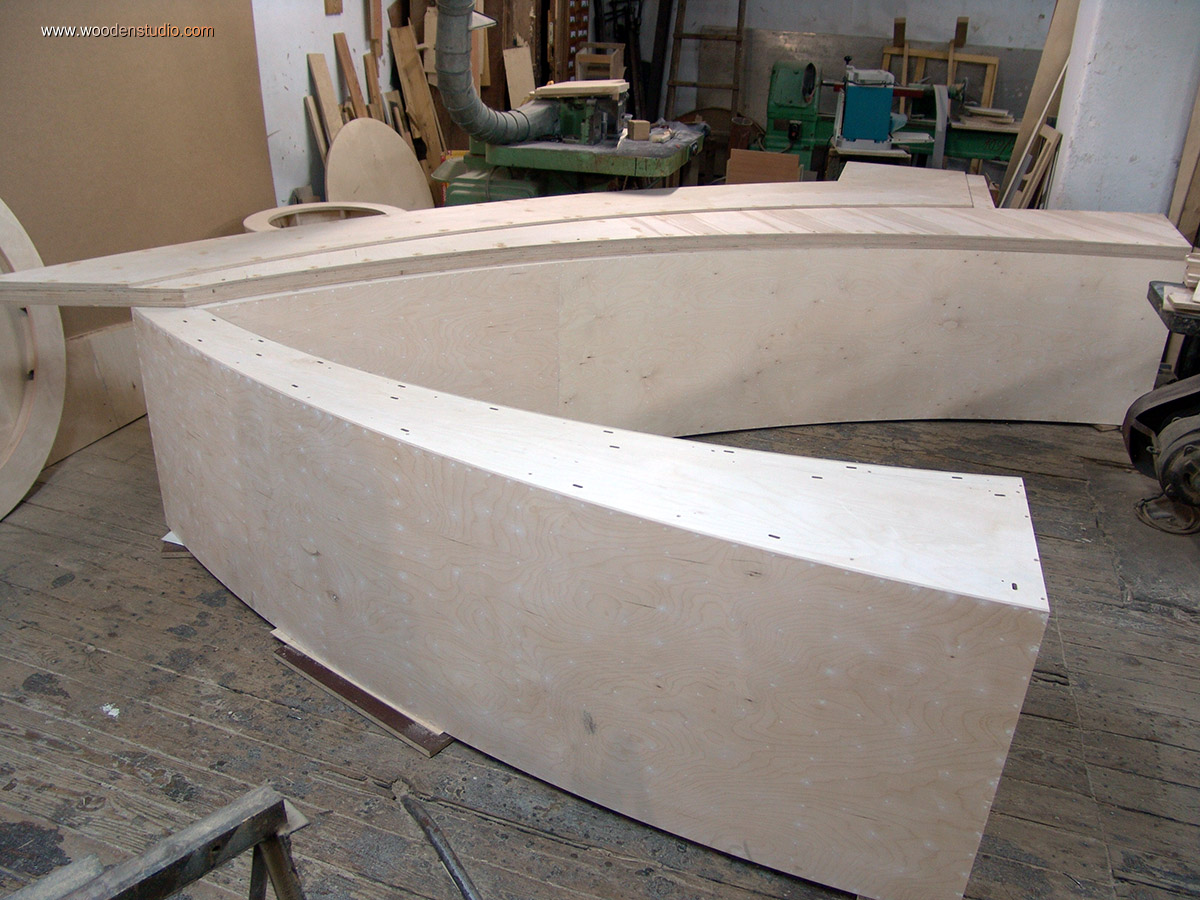

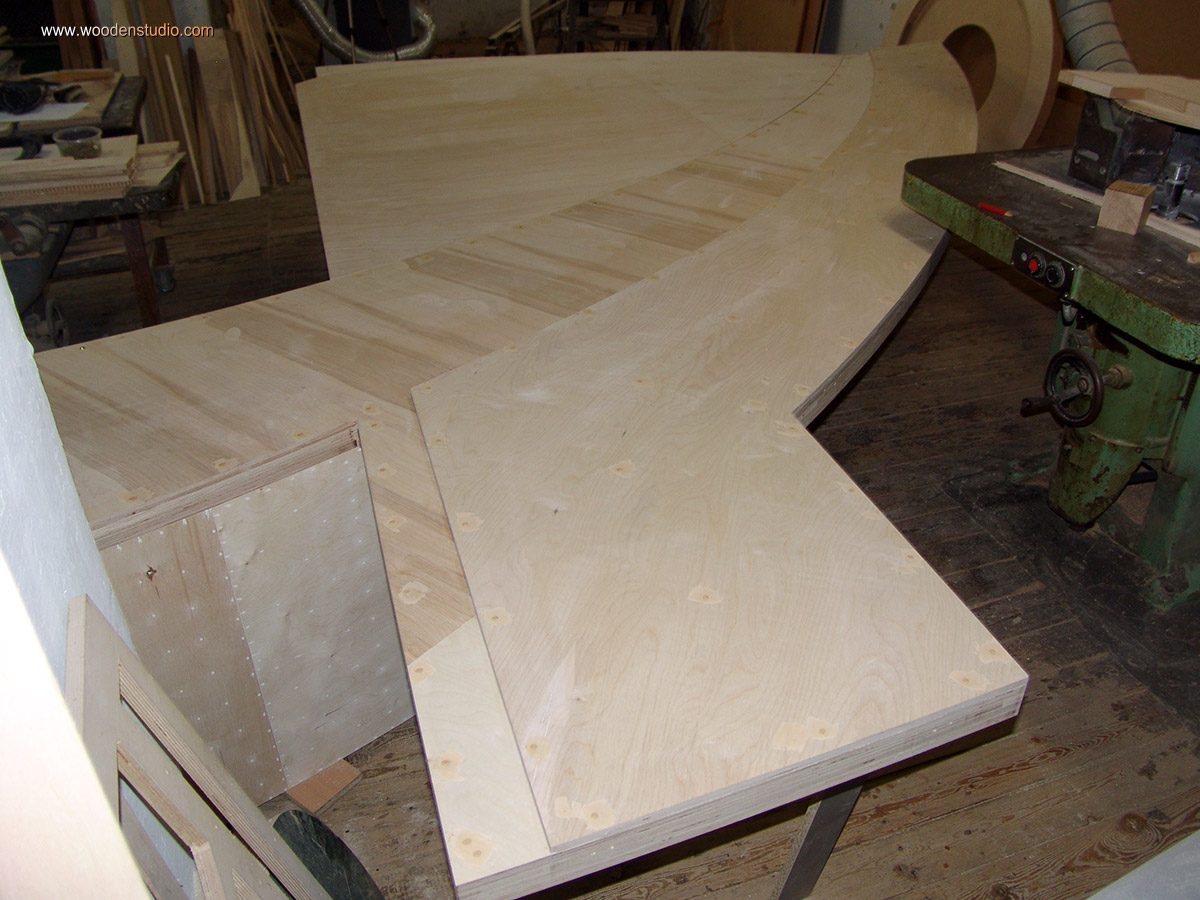

Затем собирались более крупные элементы каркаса. Все соединения предварительно шиповались и клеились. Для временной фиксации использовались шурупы. Постепенно стол приобретал заданную форму. Конечно увеличивался и вес элементов.

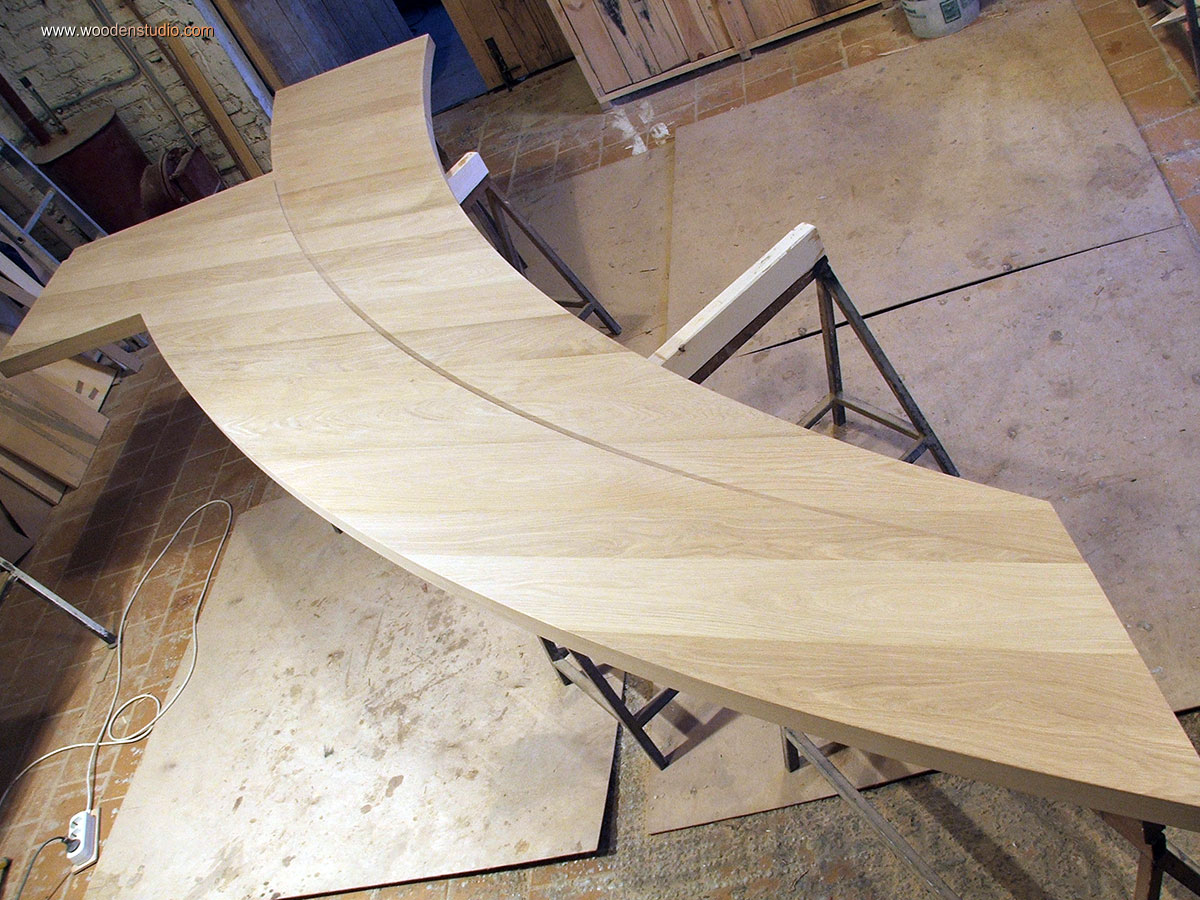

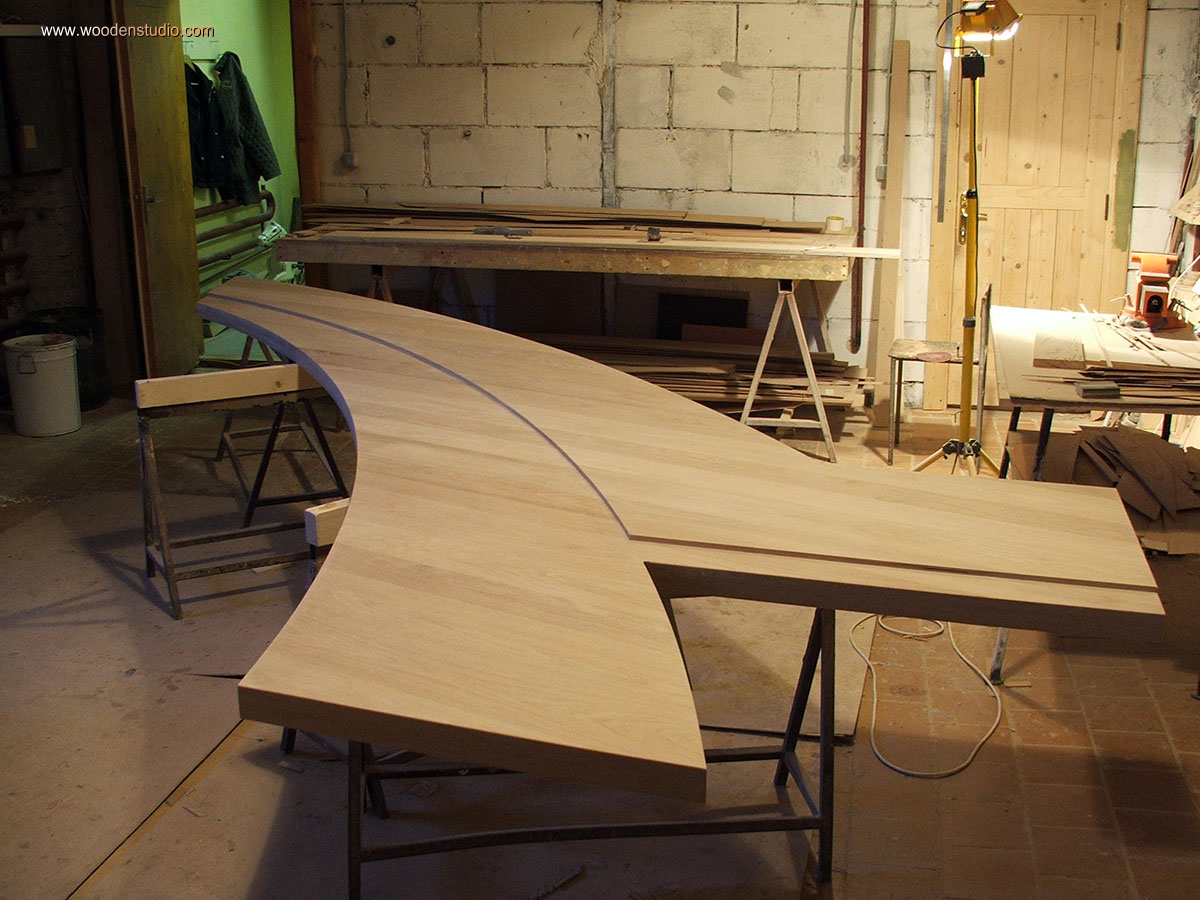

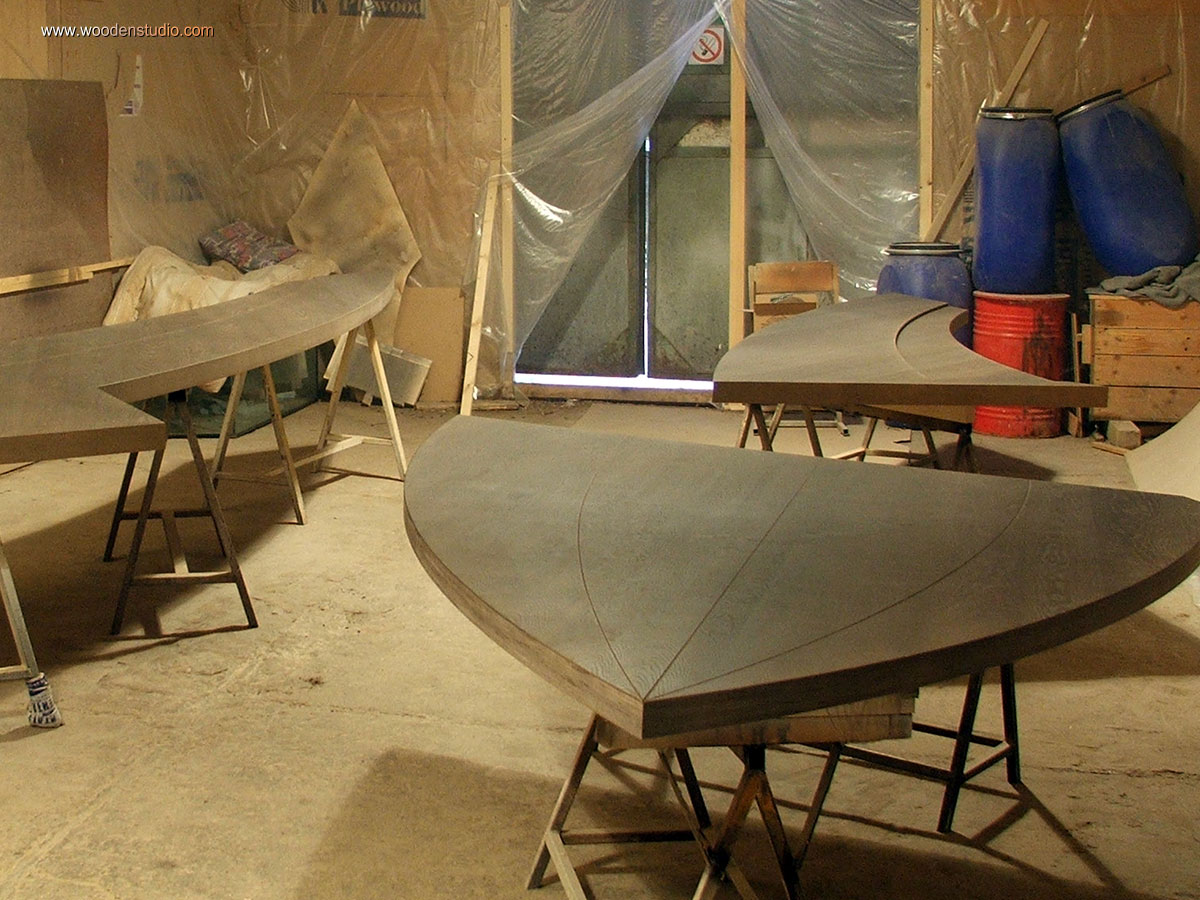

После предварительной сборки и подгонки, стол снова разбирается на части и в таком виде отправляется в многокилометровый путь. Следующий этап (уже в другой, временной мастерской) не менее важный — отделка. Поверхность фанеруется дубовым шпоном толщиной 2мм и покрывается лаком.

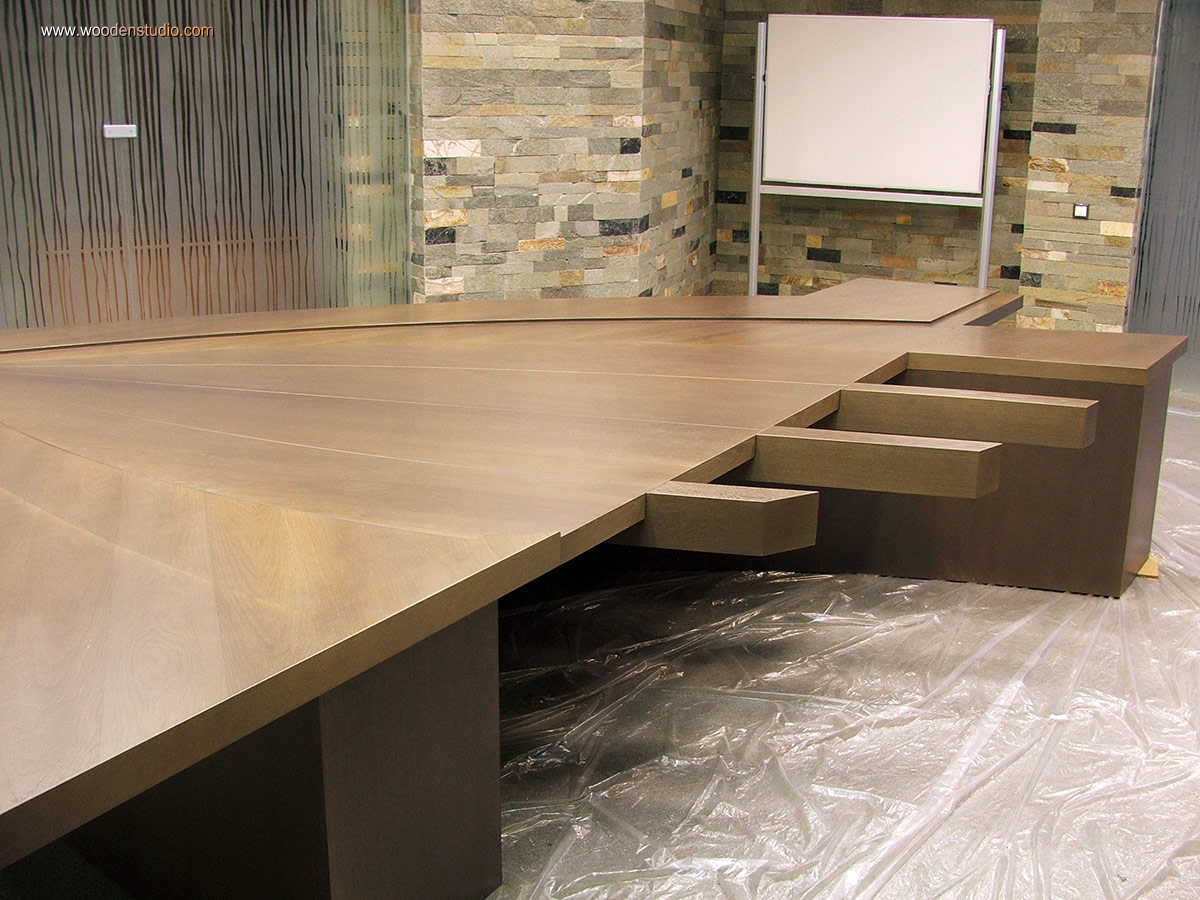

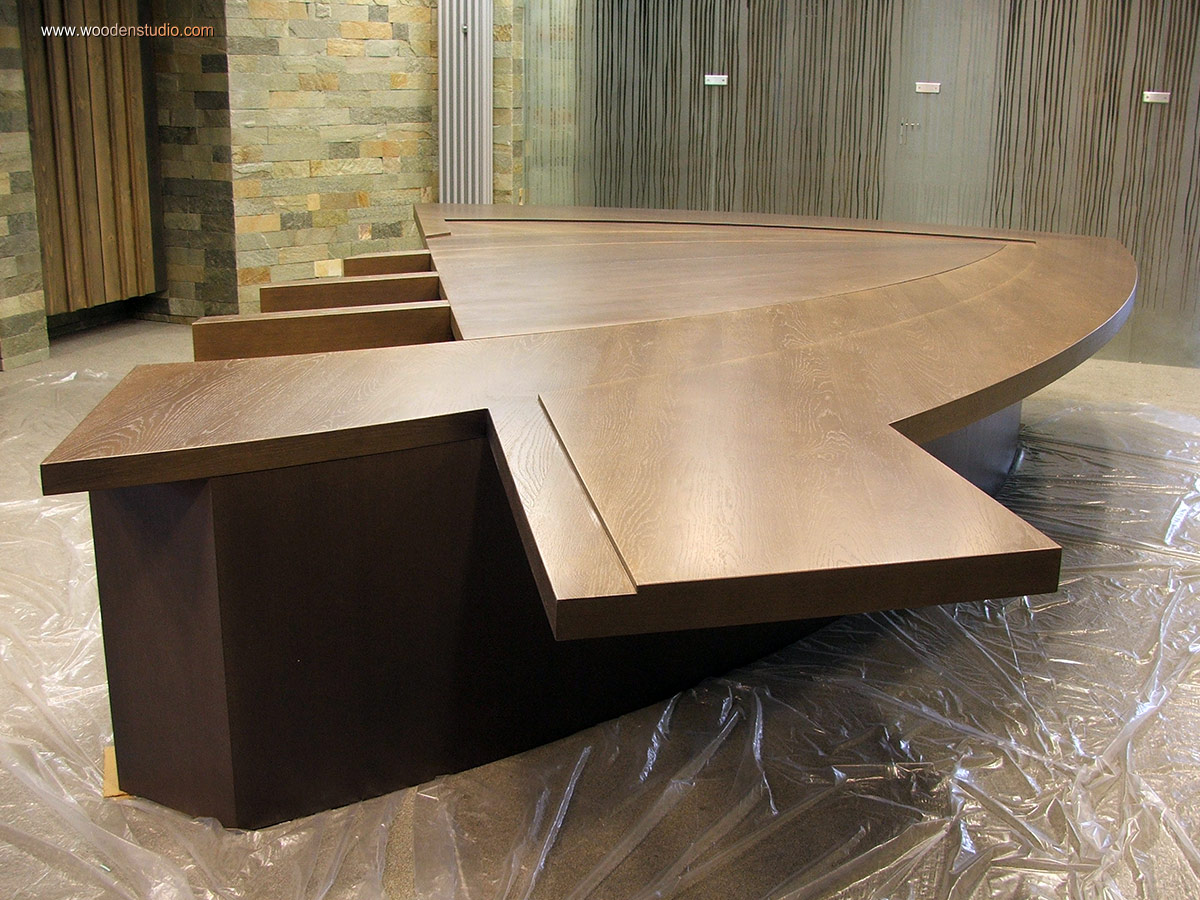

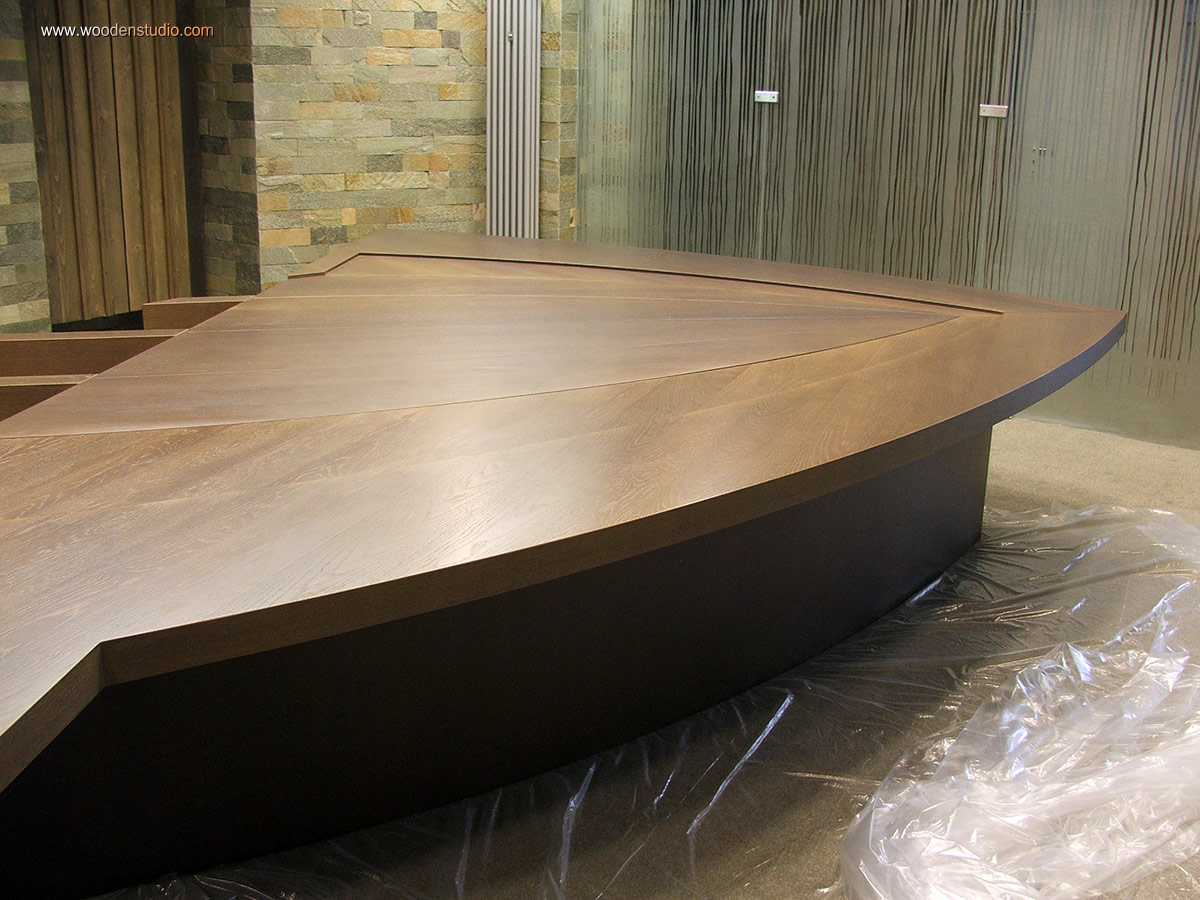

Работа с отделкой стола закончена, можно проводить окончательную сборку.

Последний этап — стекло. Здесь тоже оказалось не все так просто...

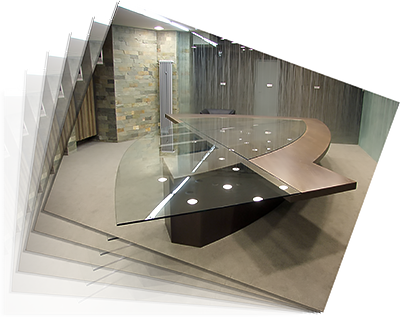

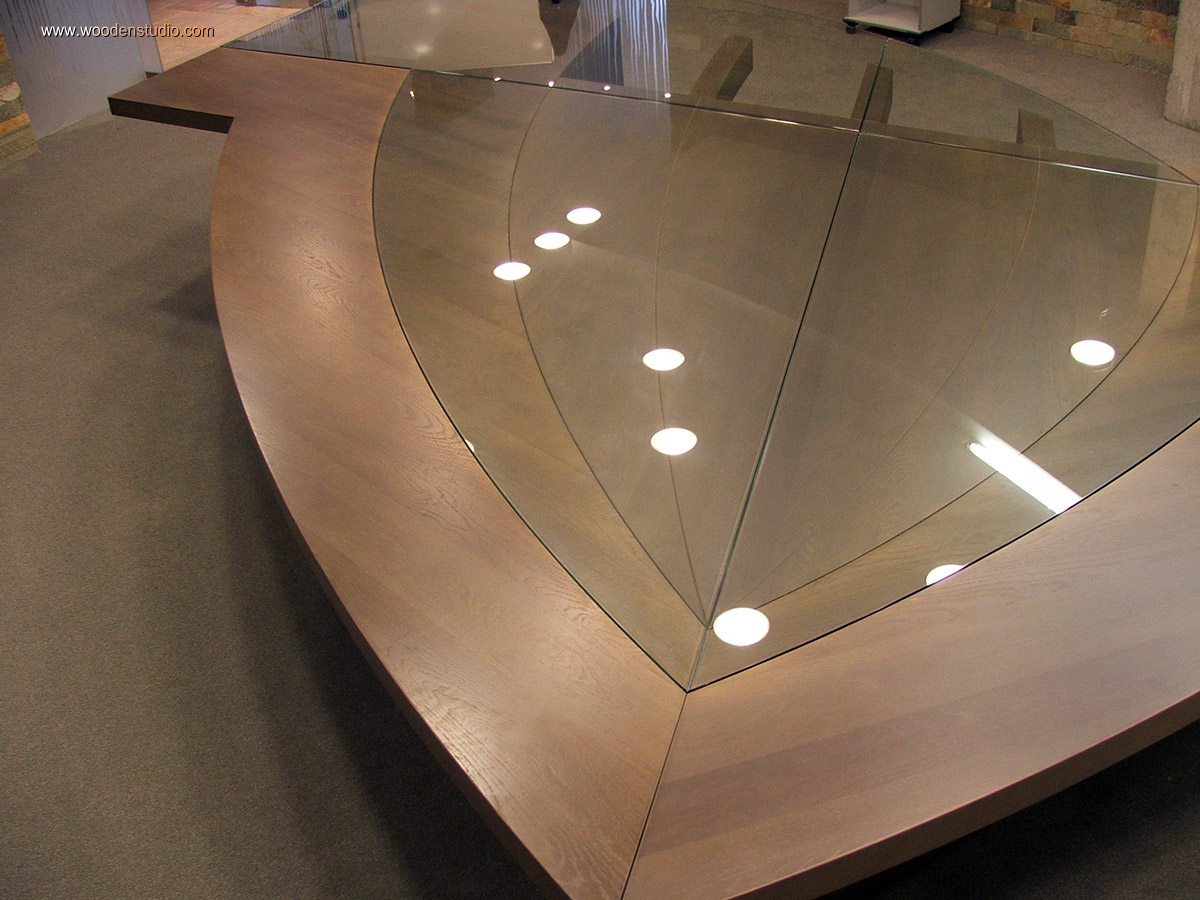

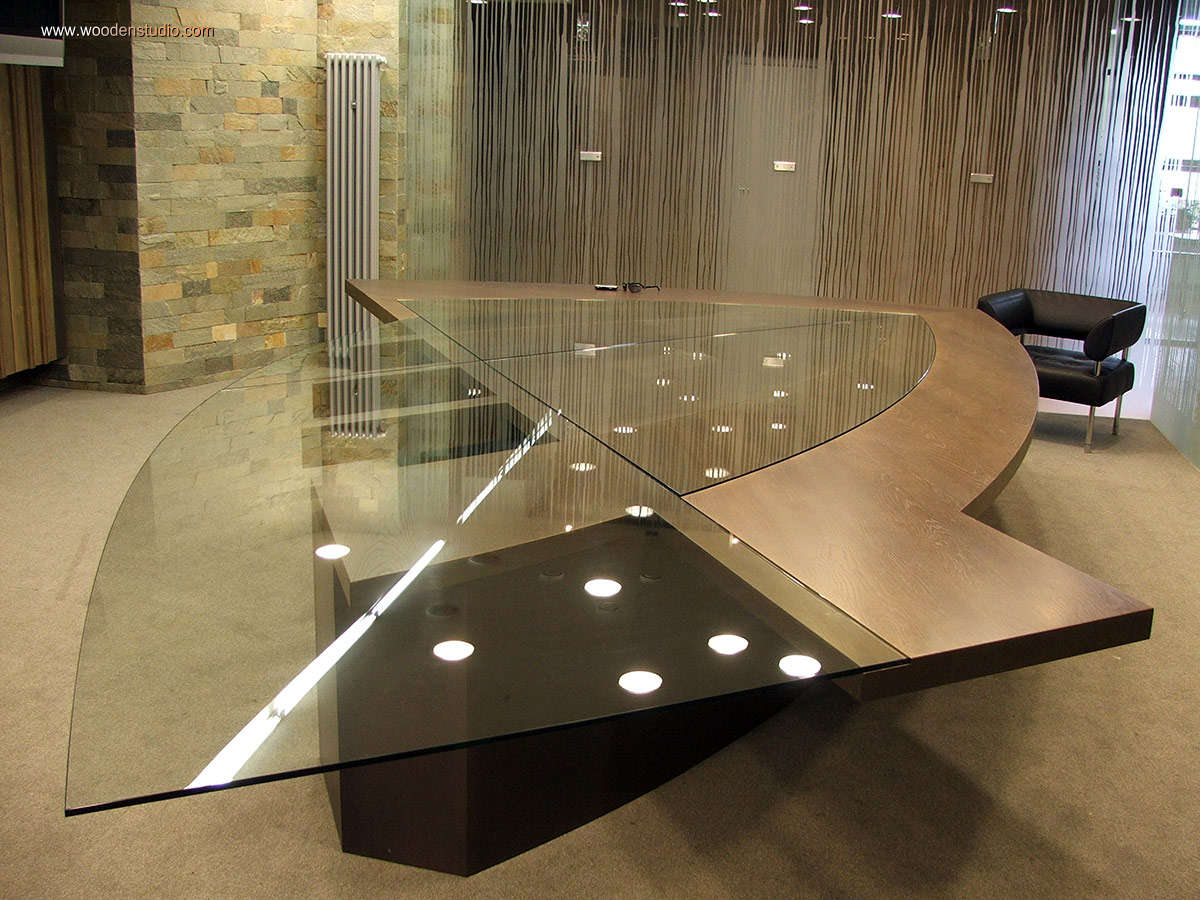

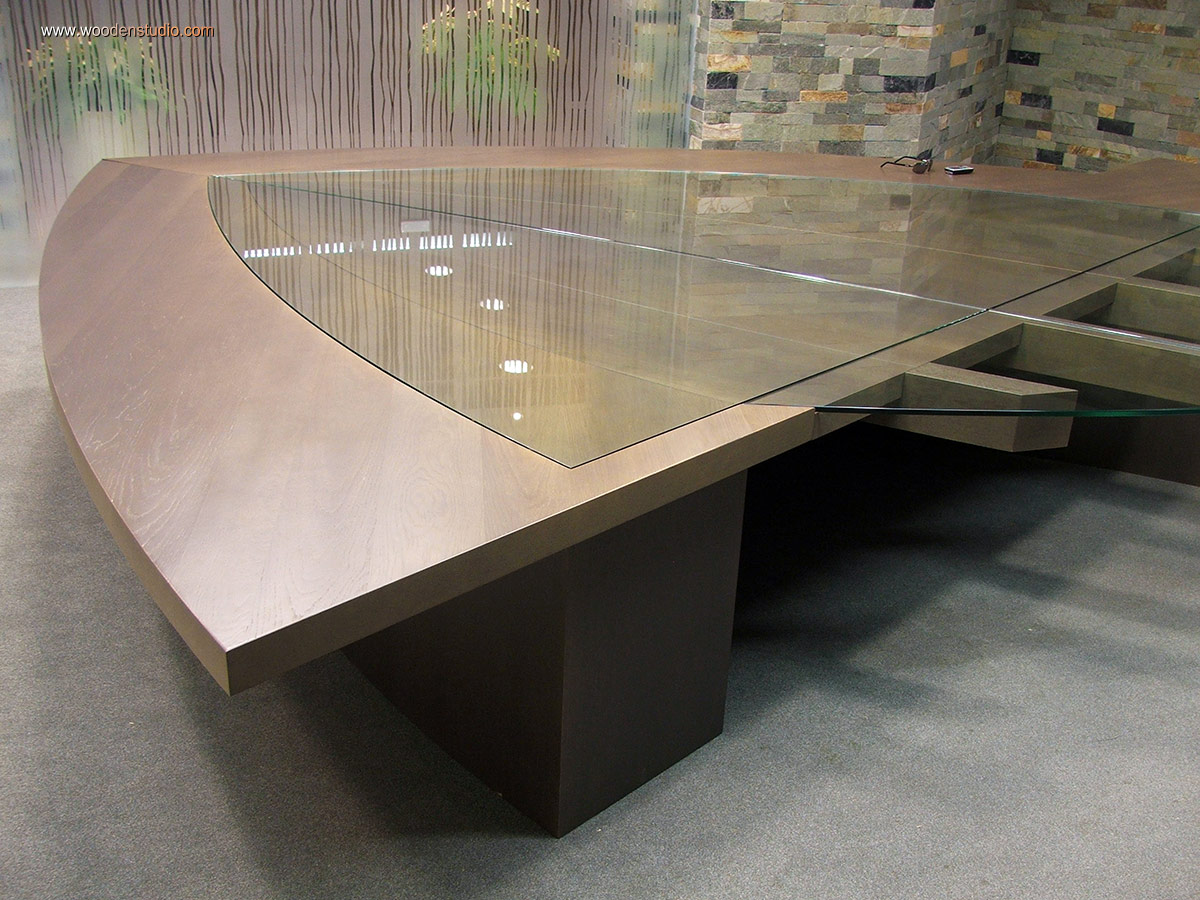

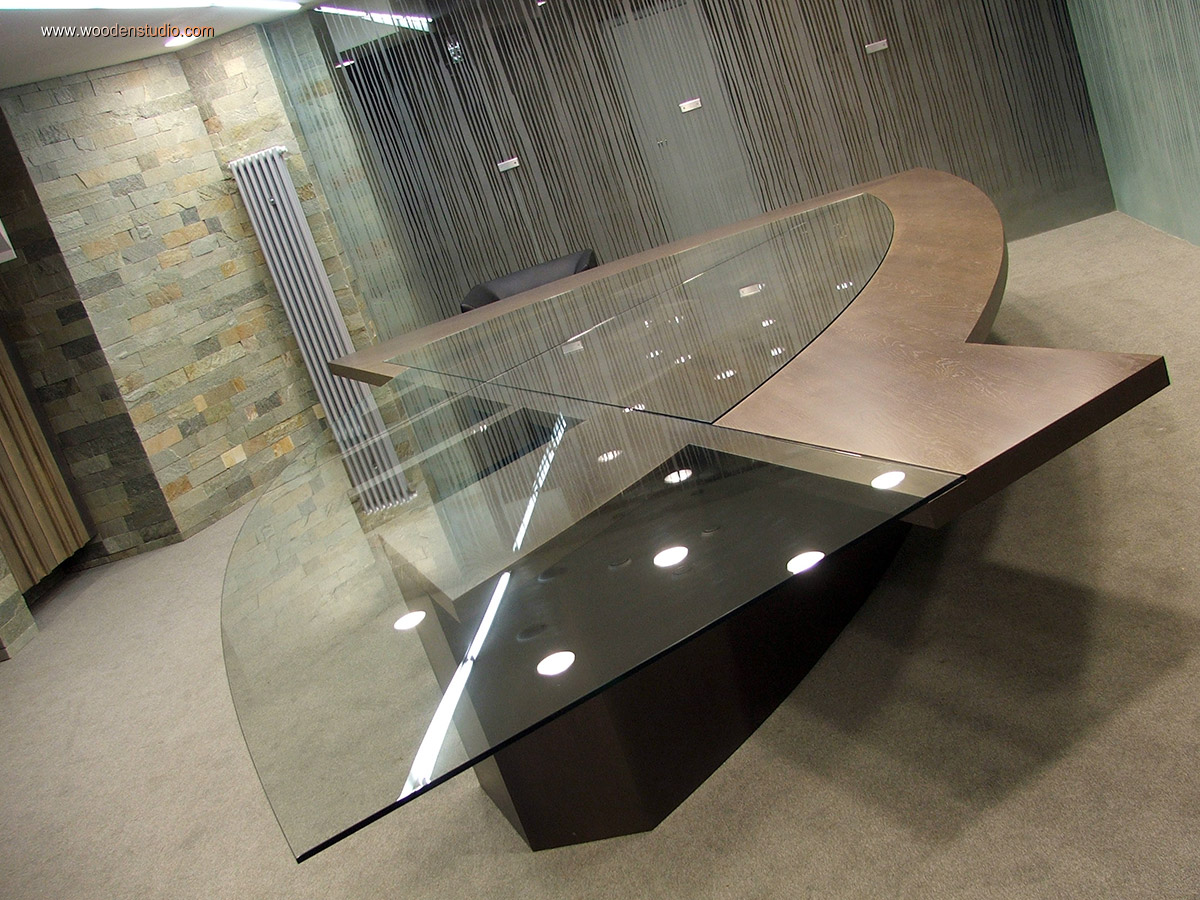

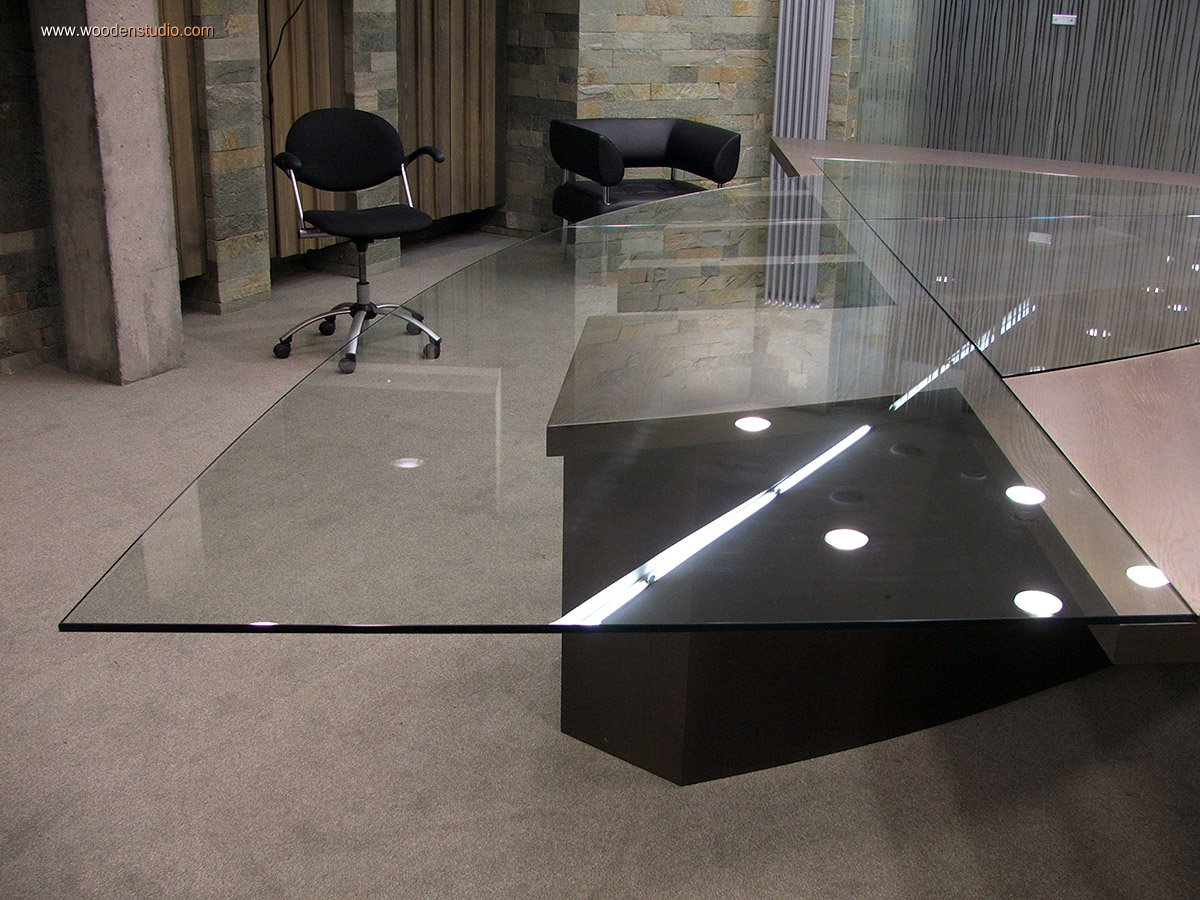

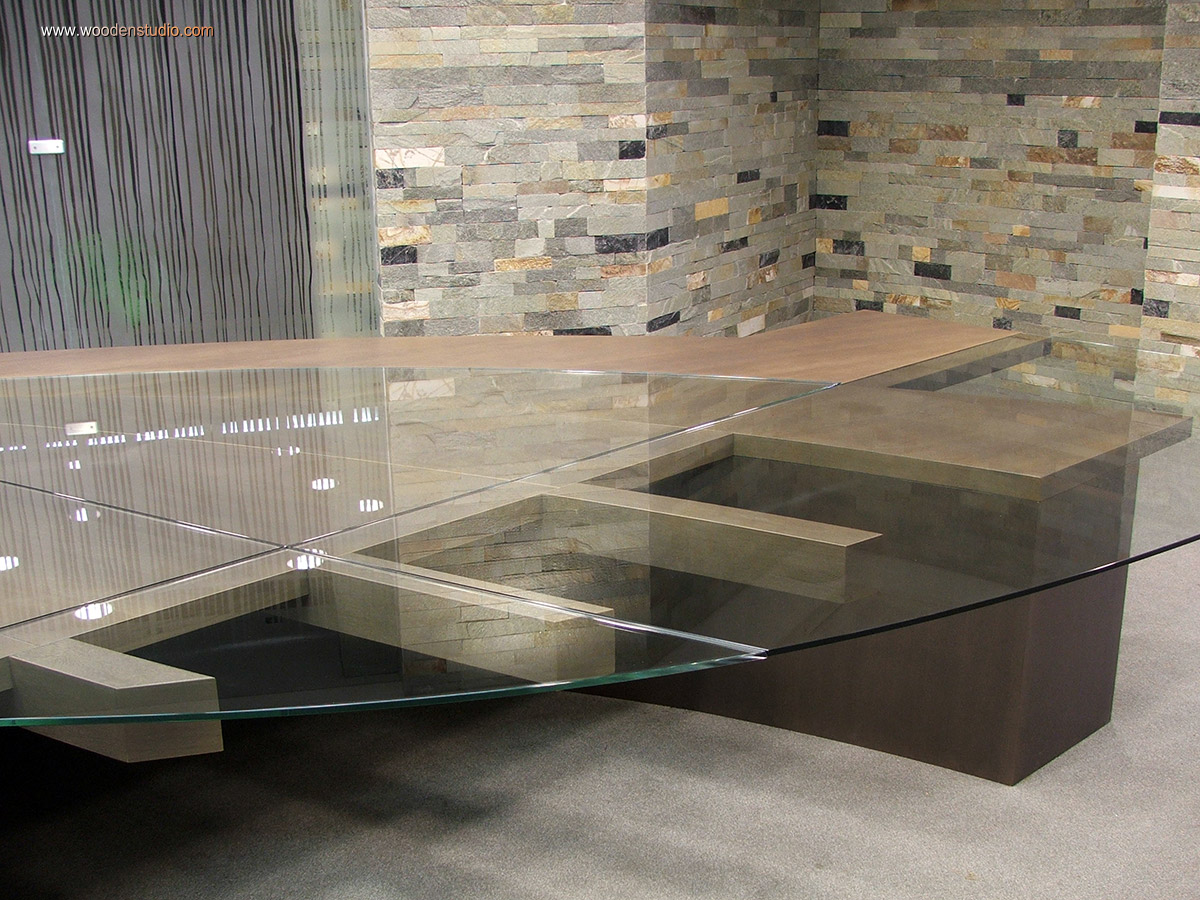

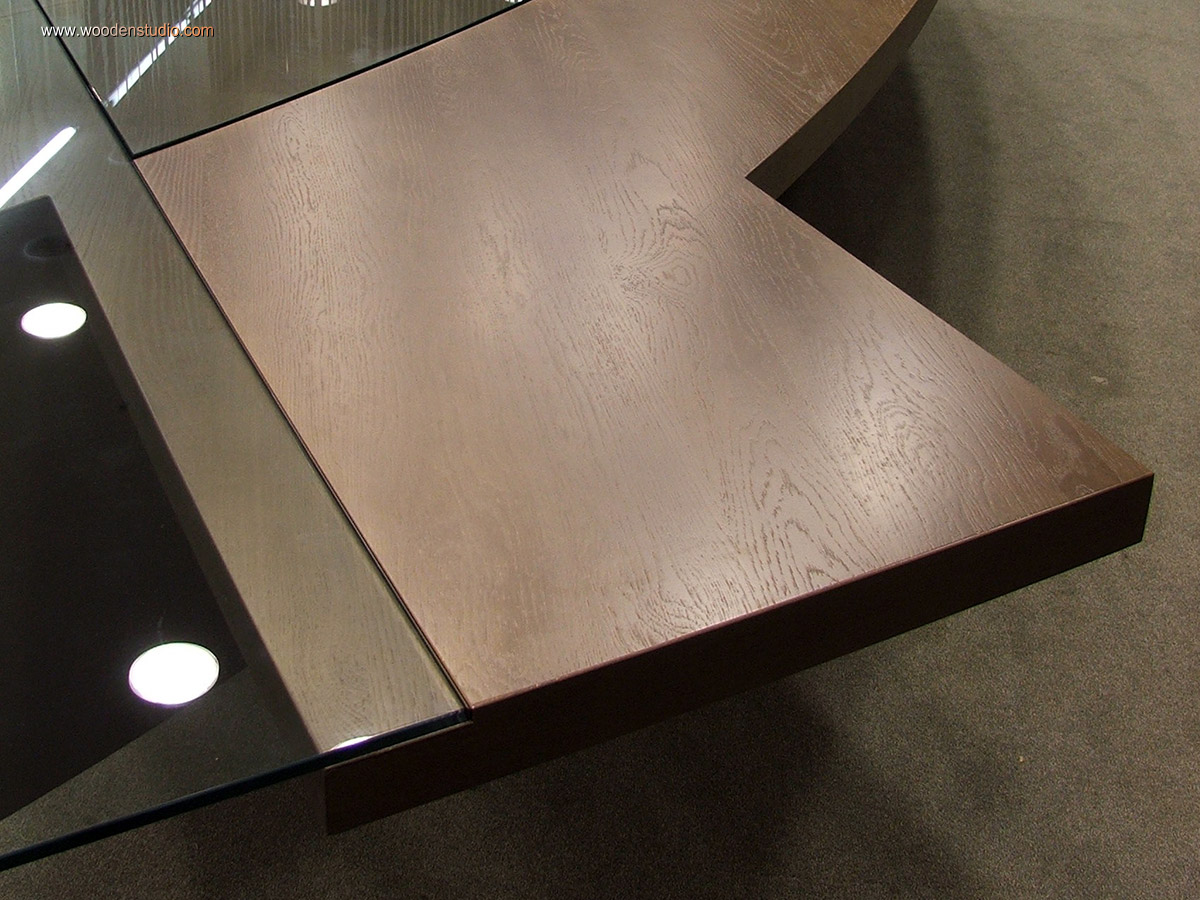

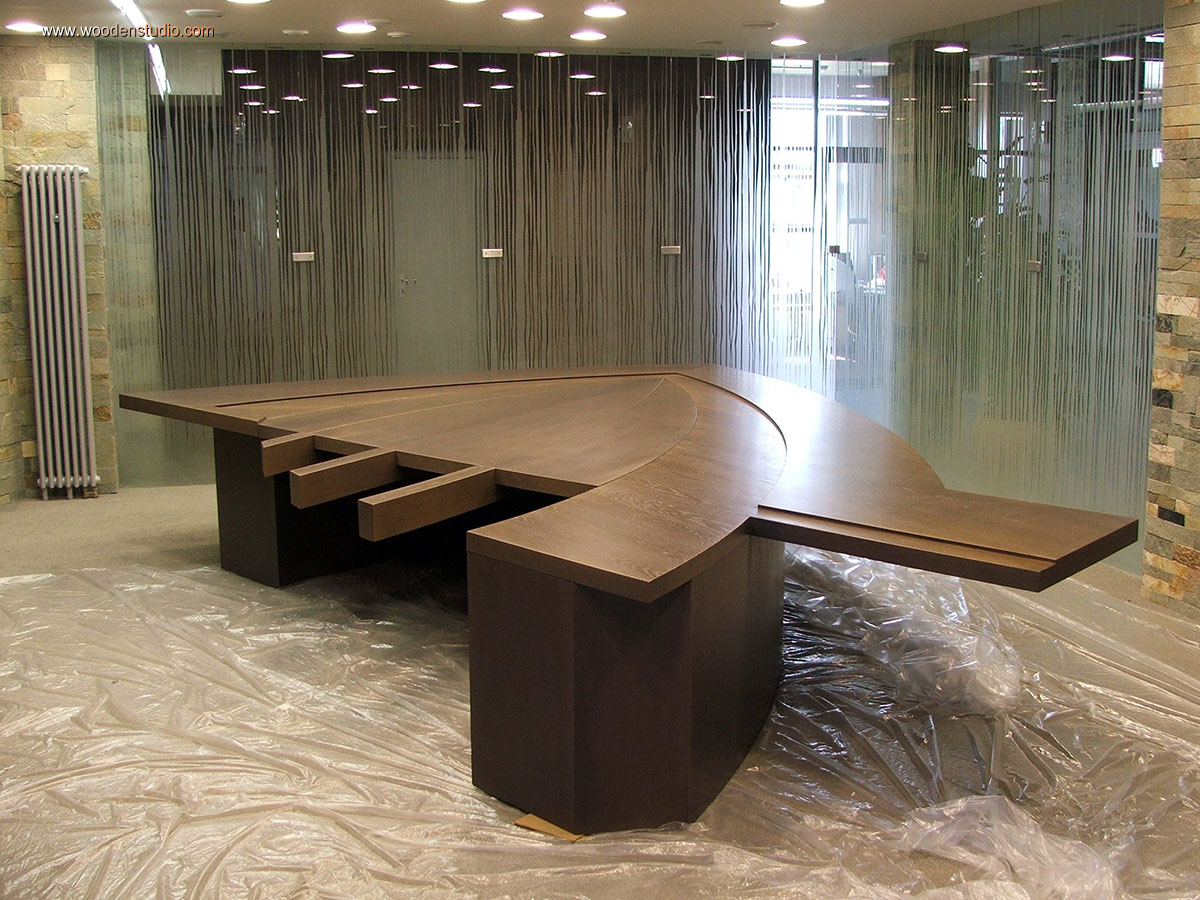

По проекту, стекло должно быть 12мм толщины и иметь полированные кромки. При этом оно должно быть каленым. Но, как оказалось, камер для закалки стекол таких габаритов на нашей территории нет. Пришлось заказ размещать за границей.  Прошло время и в конечном итоге стекло прибыло и его установили в подготовленные места. Несколько фото готового стола.

Спустя много лет, решил собрать из архивных видеофрагментов небольшой ролик.
