Светильник потолочный из натурального ясеня.
( Пятница, 16 Августа 2013. Автор: Дмитрий Довженко. Просмотров: 15823. )

 Светильник потолочный из ясеня

Проект: июнь 2008

Изначально при обсуждении проекта, форма потолочного светильника была совершенно другой. Это был эскиз светильника прямоугольного вида, предложенный заказчиком.

Вариант мне показался недоработанным. Я предложил срезать углы, заменив прямоугольную форму на 8-гранную. Пока делал наброски на бумаге, появилась еще одна мысль — скруглить углы и сделать деревянный переплет на стекле. Новый эскиз тут же был утвержден, так как удалось удачно отобразить идею.

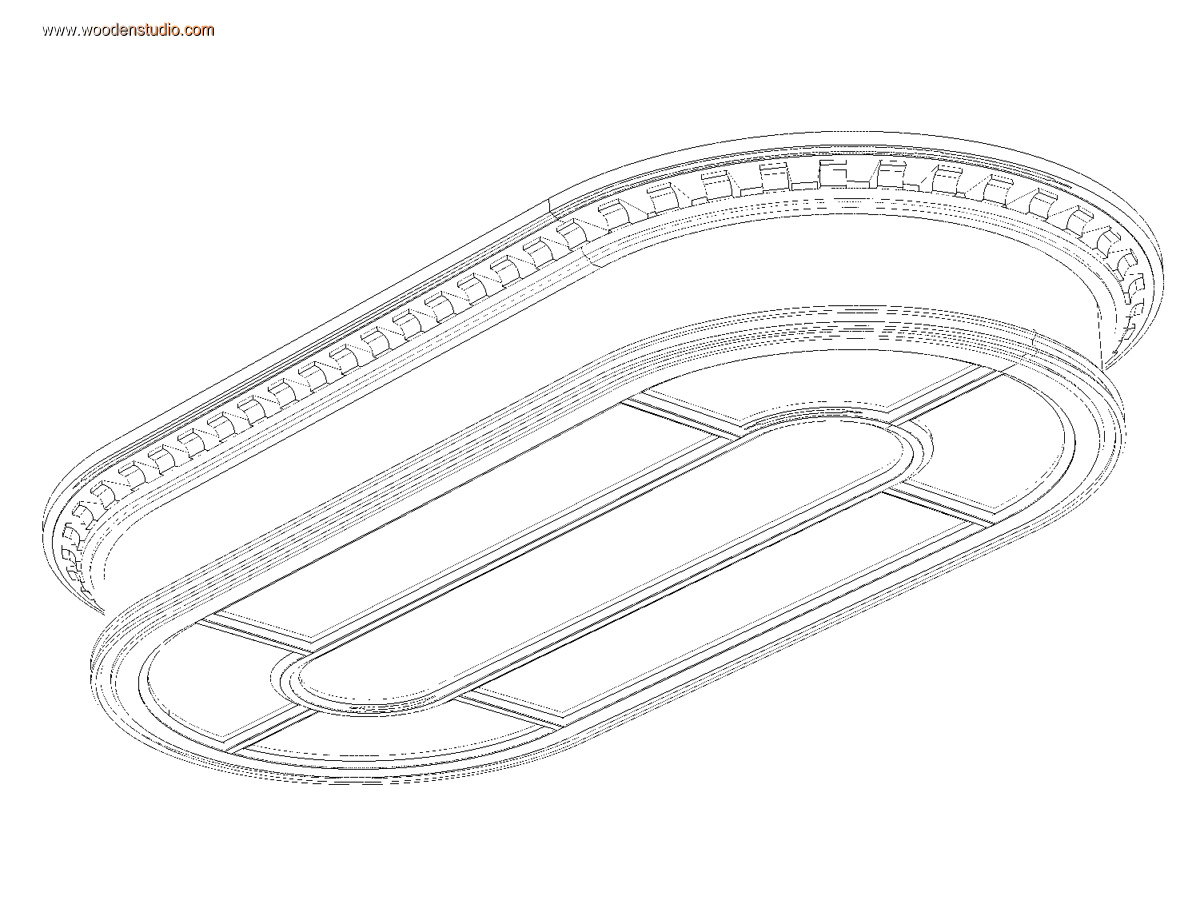

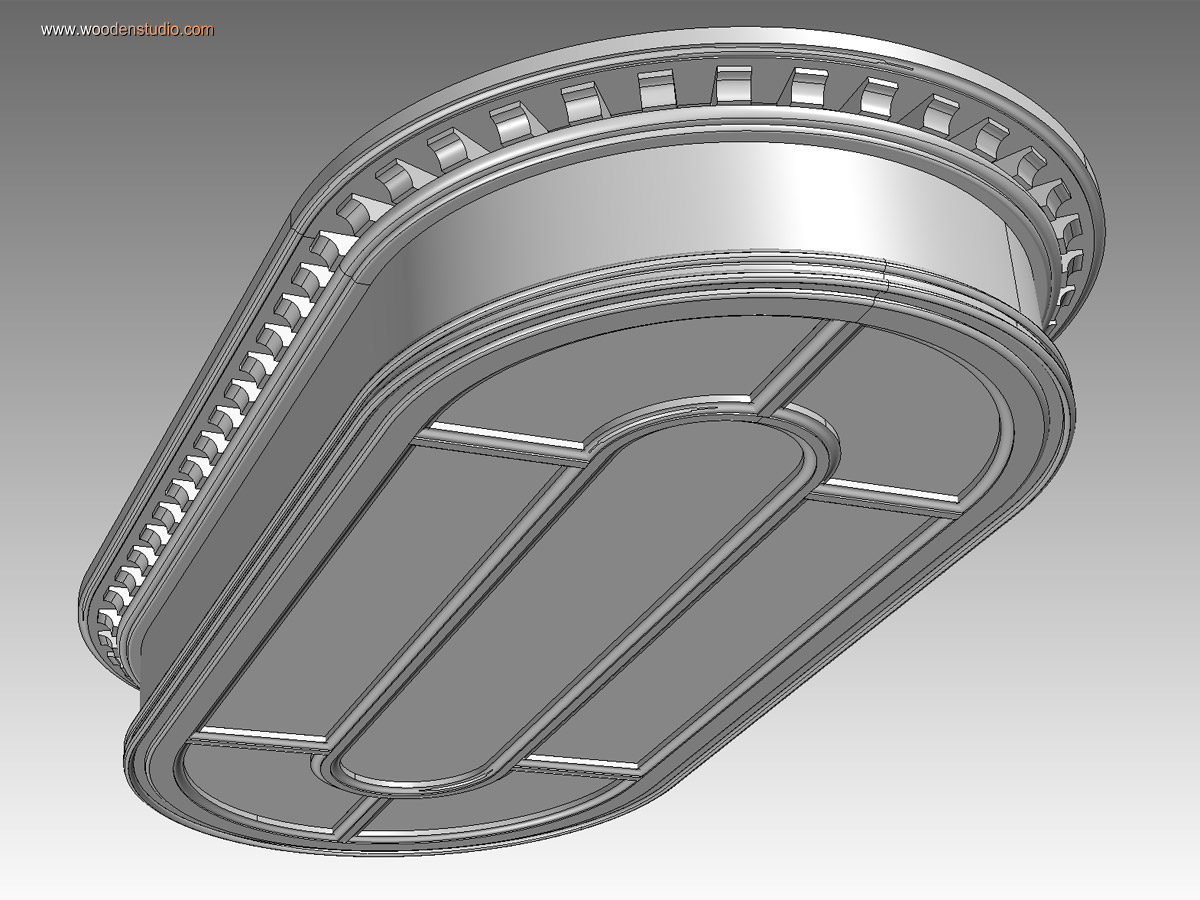

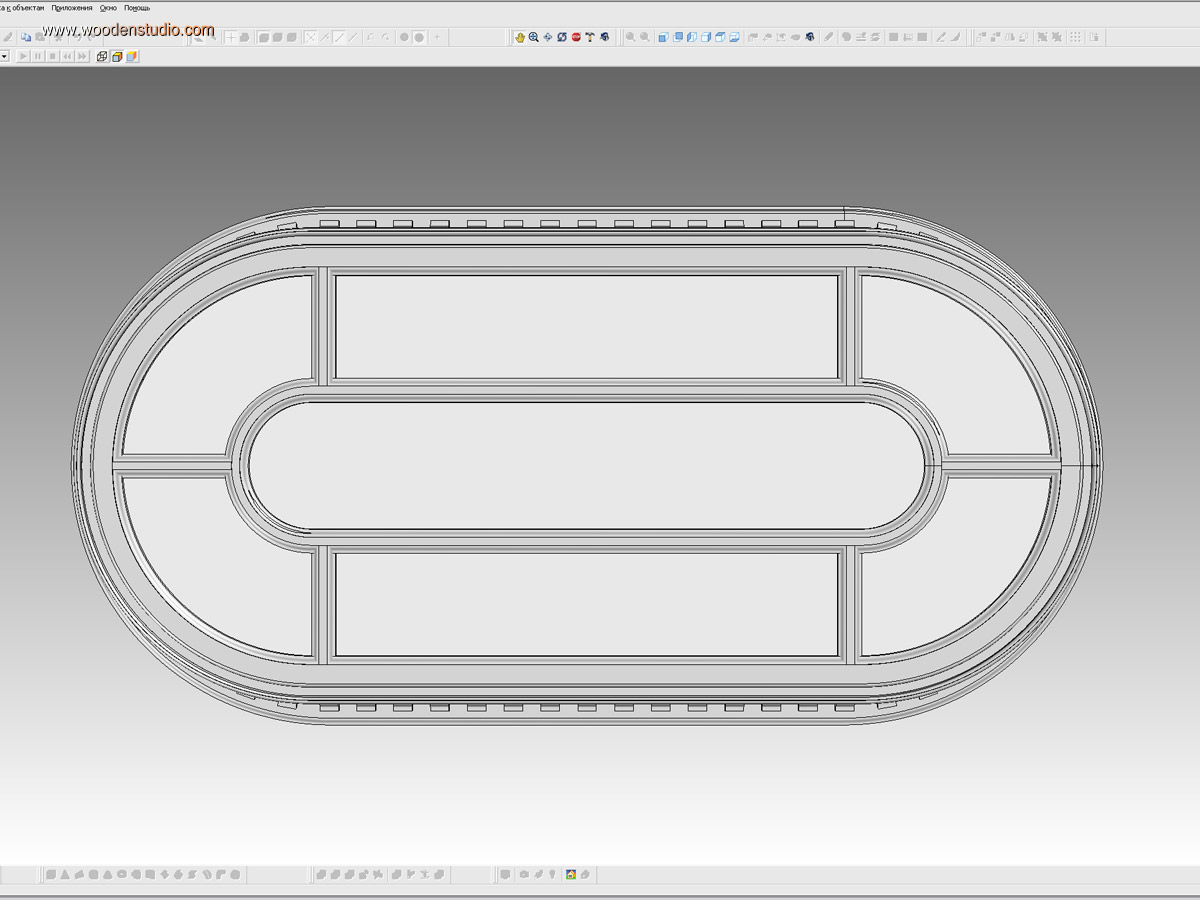

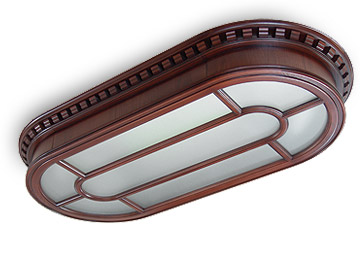

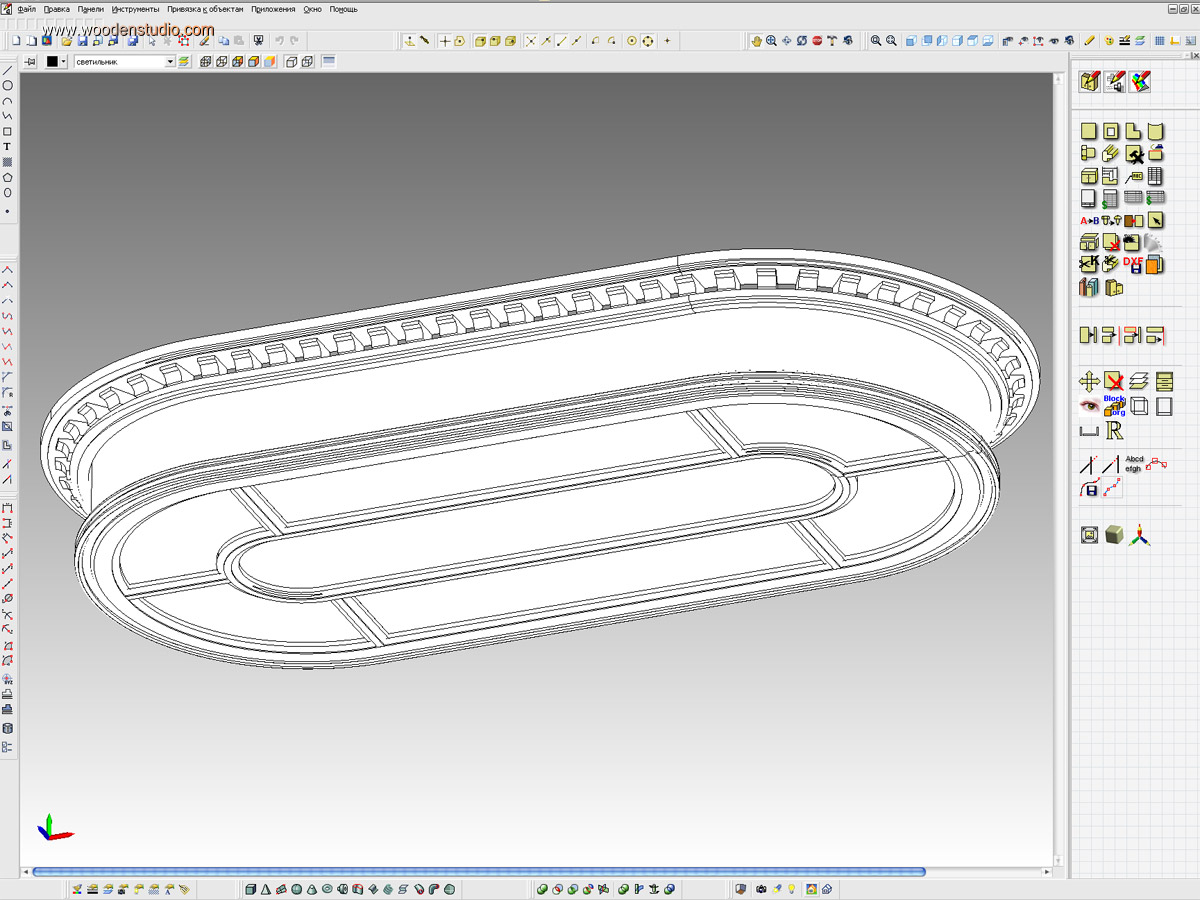

Несколько позже сделал компьютерную трехмерную модель светильника. Теперь предстояло проработать техническую сторону, а именно решить вопрос по обслуживанию и замене ламп.

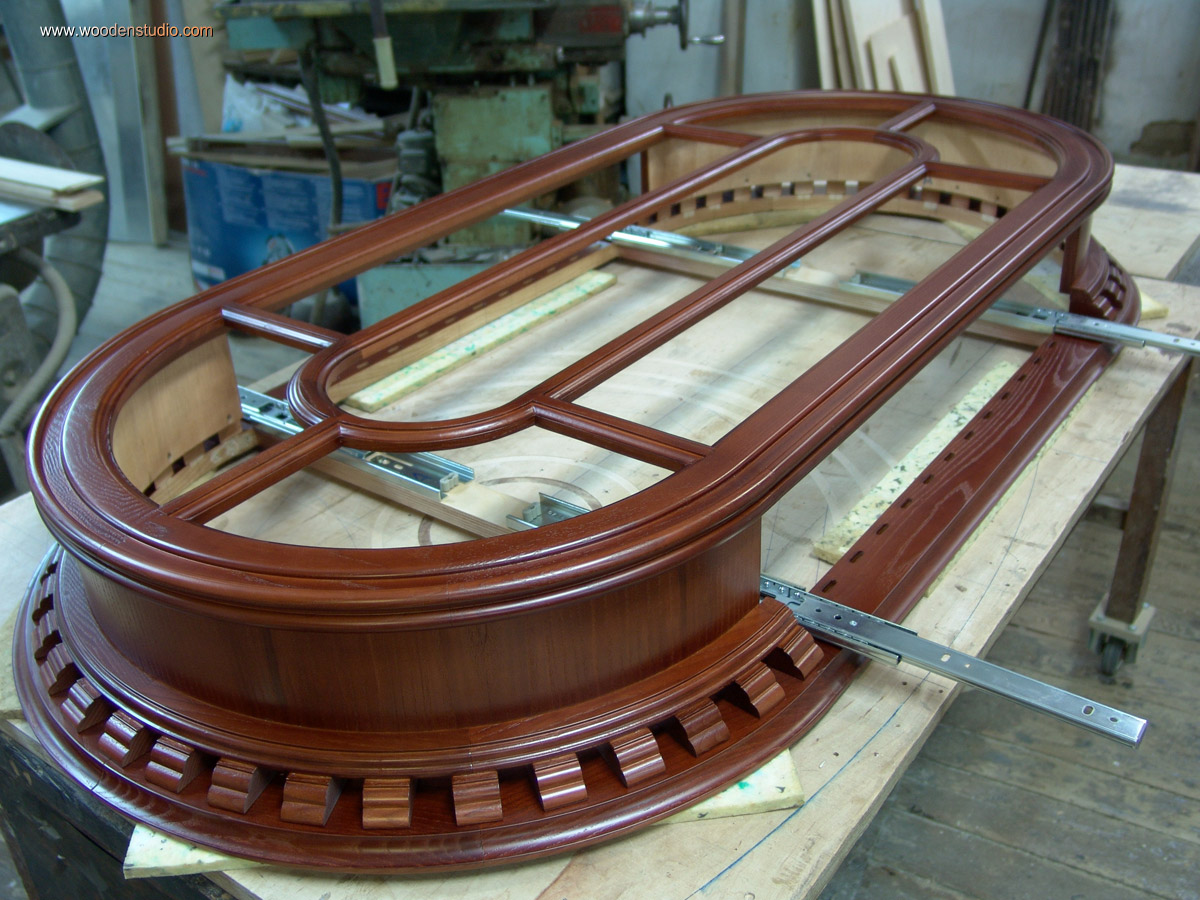

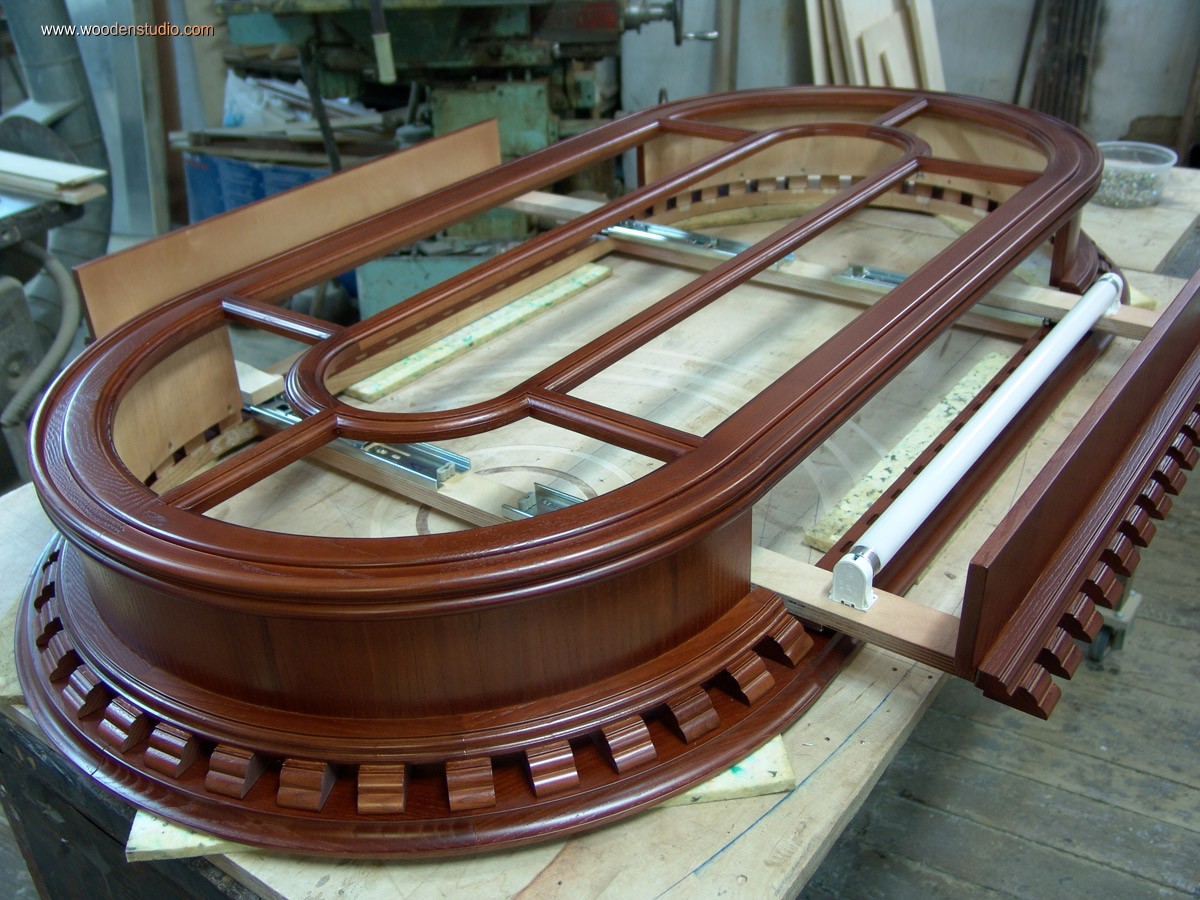

Вариант потолочного светильника со съемными стеклами сразу отпал. Идею с откидными боковинами и закрепленной на них осветительной арматурой, также пришлось отклонить из-за отсутствия качественной компактной фурнитуры с необходимыми требованиями. Перебирал различные варианты, пока не придумал закрепить боковины на телескопических направляющих. Этот вариант идеально подходил под поставленные задачи и соответствовал всем требованиям, как по безопасности, так и по удобству и надежности. Он стал рабочим вариантом.

Итак, проект потолочного светильника утвержден, размер 1300×600×175 mm. Чертежи подготовлены. Можно приступать. Для изготовления светильника понадобится доска ясеня, шпон ясеня, фанера, клей и т.д.

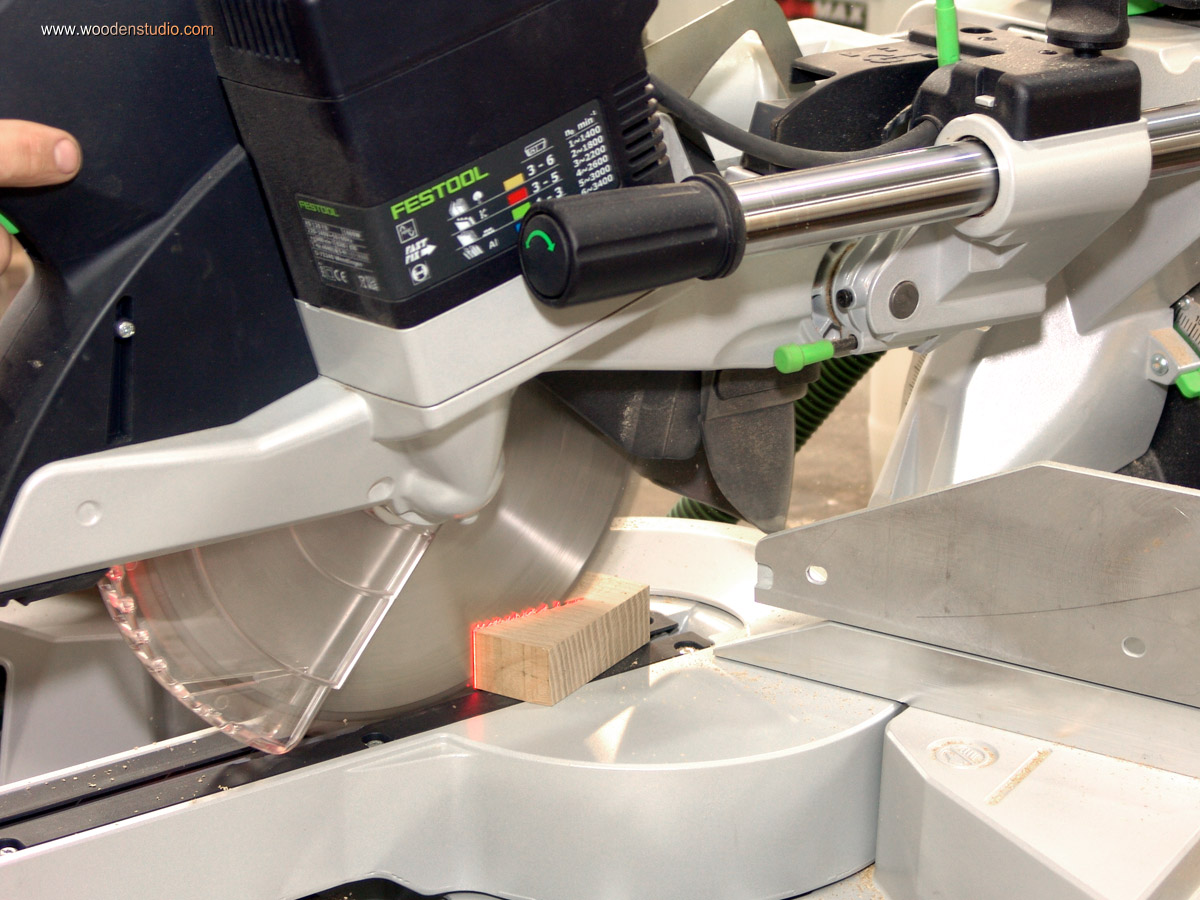

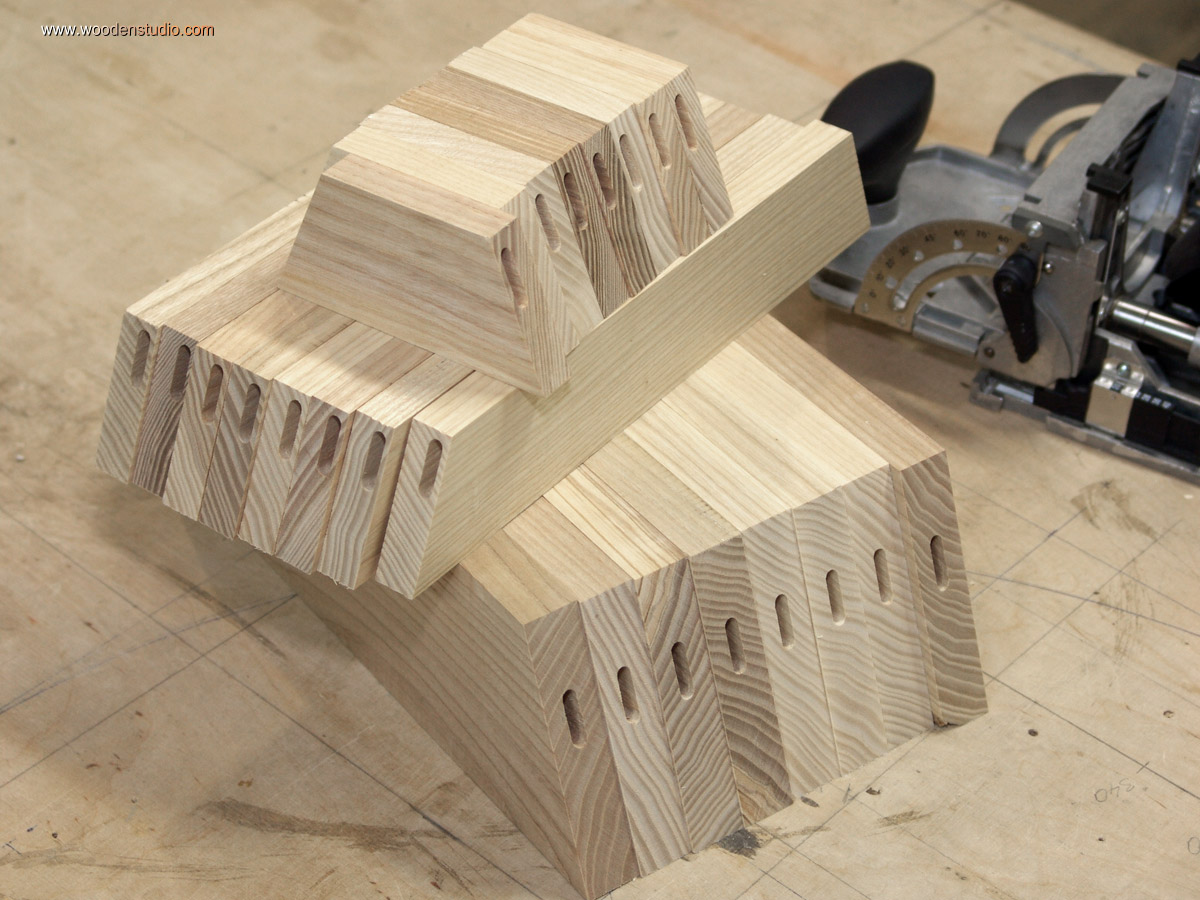

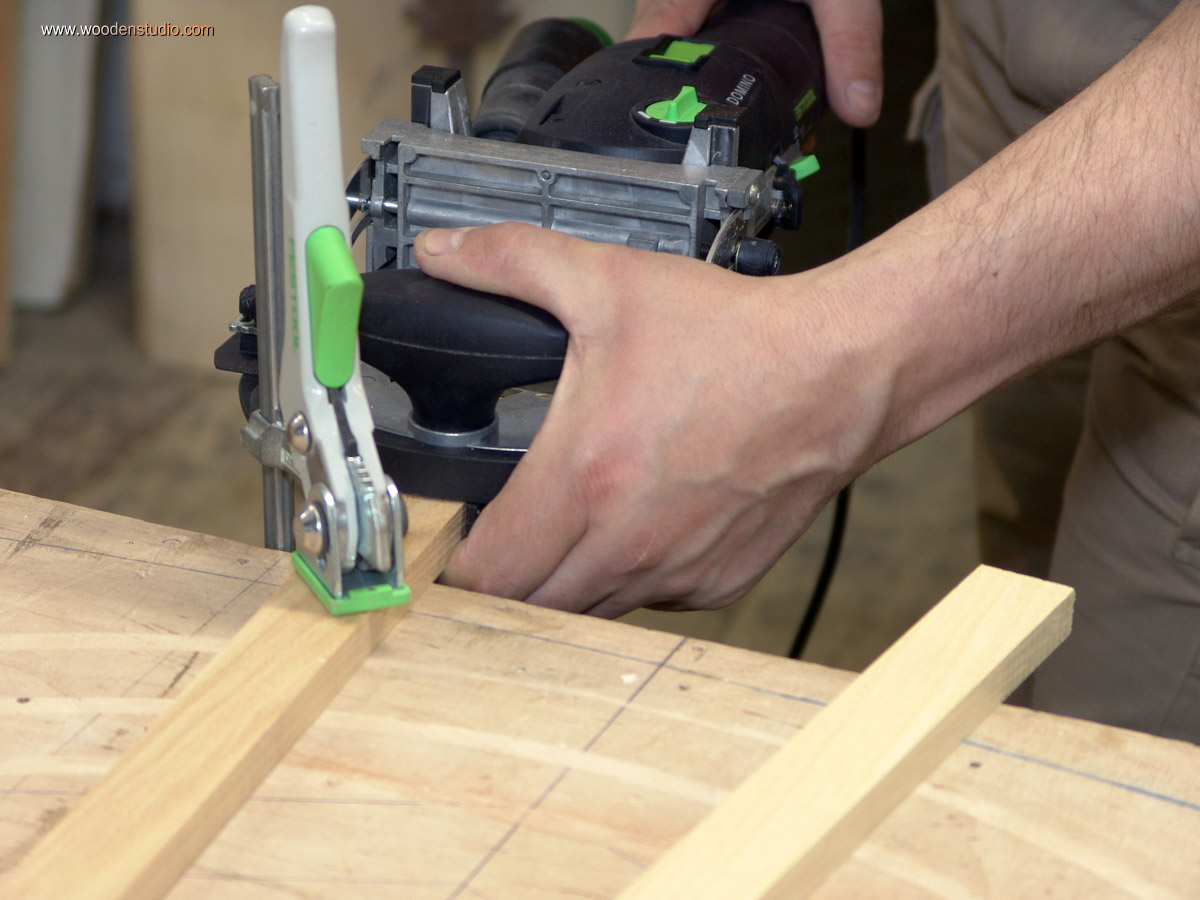

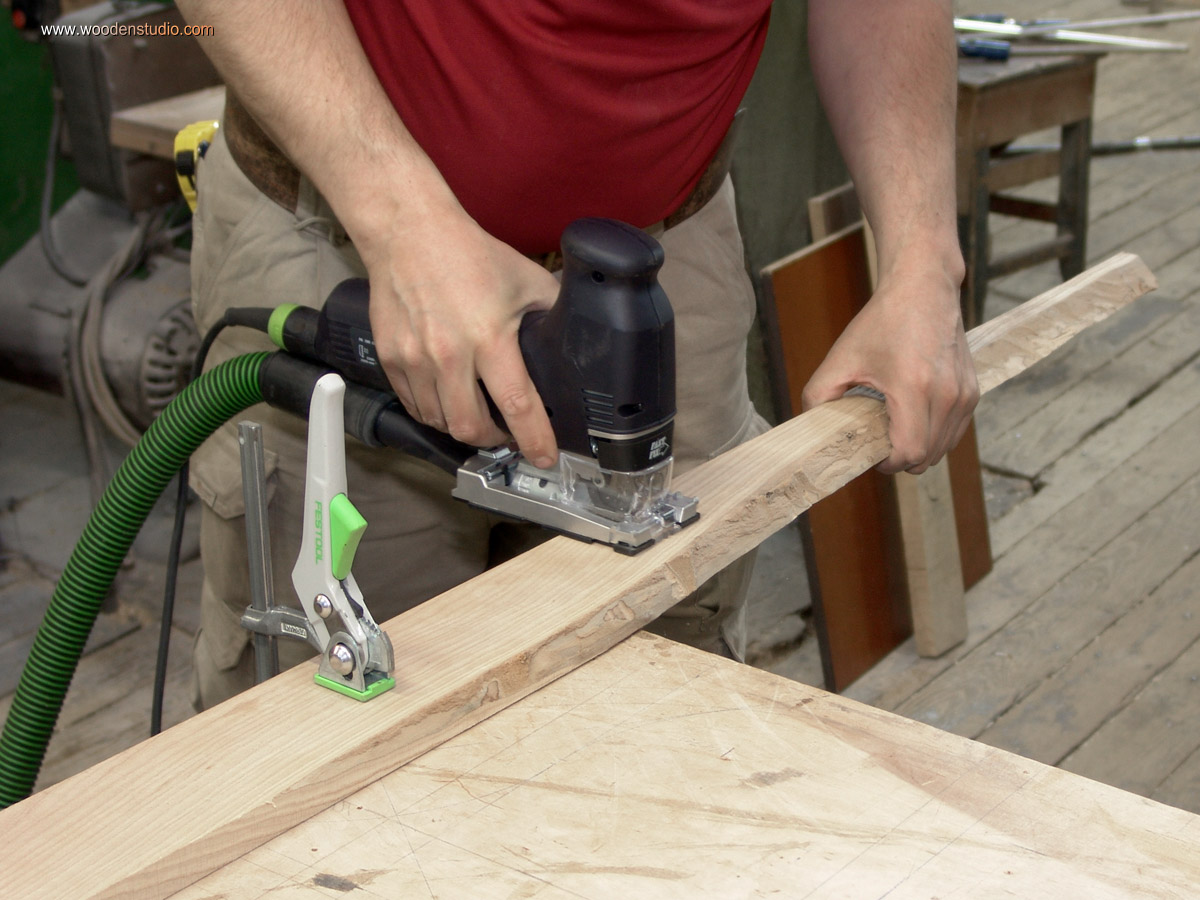

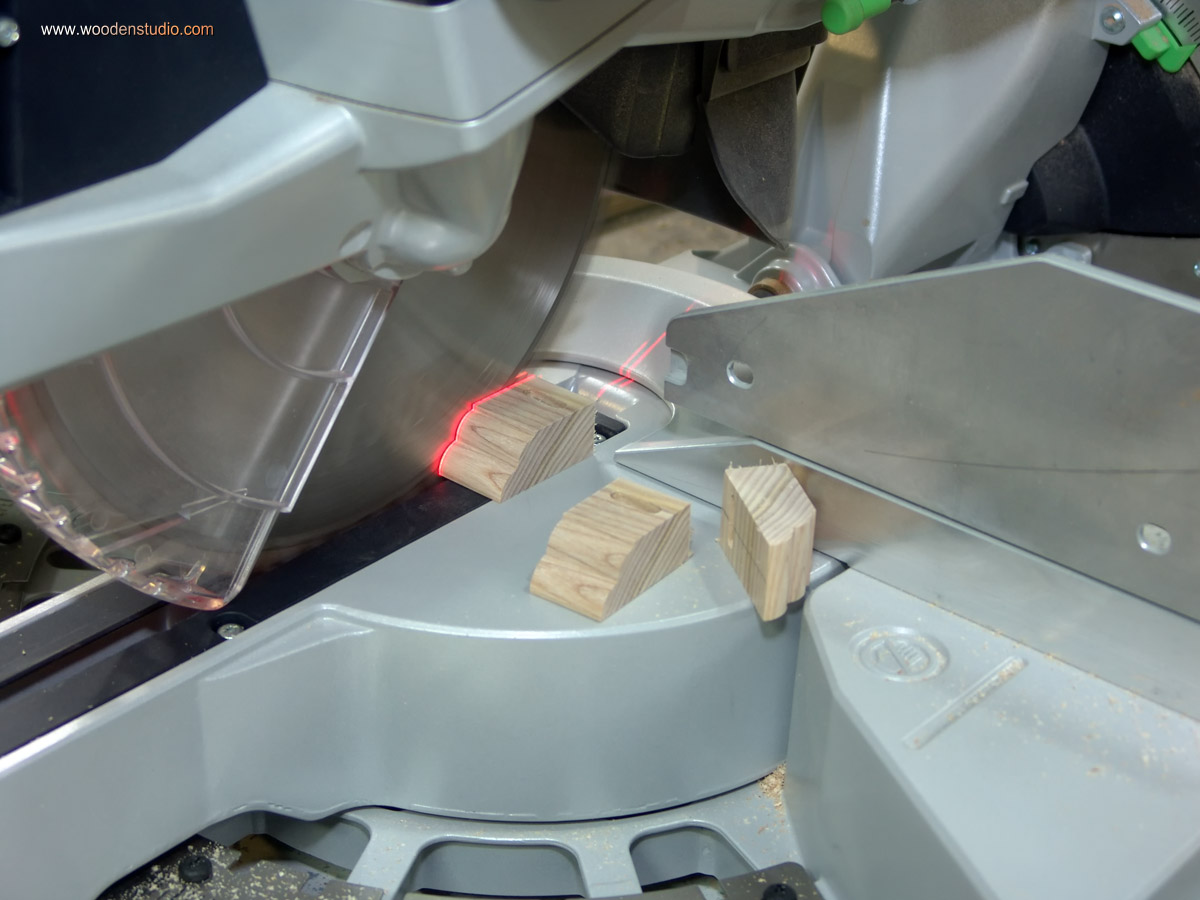

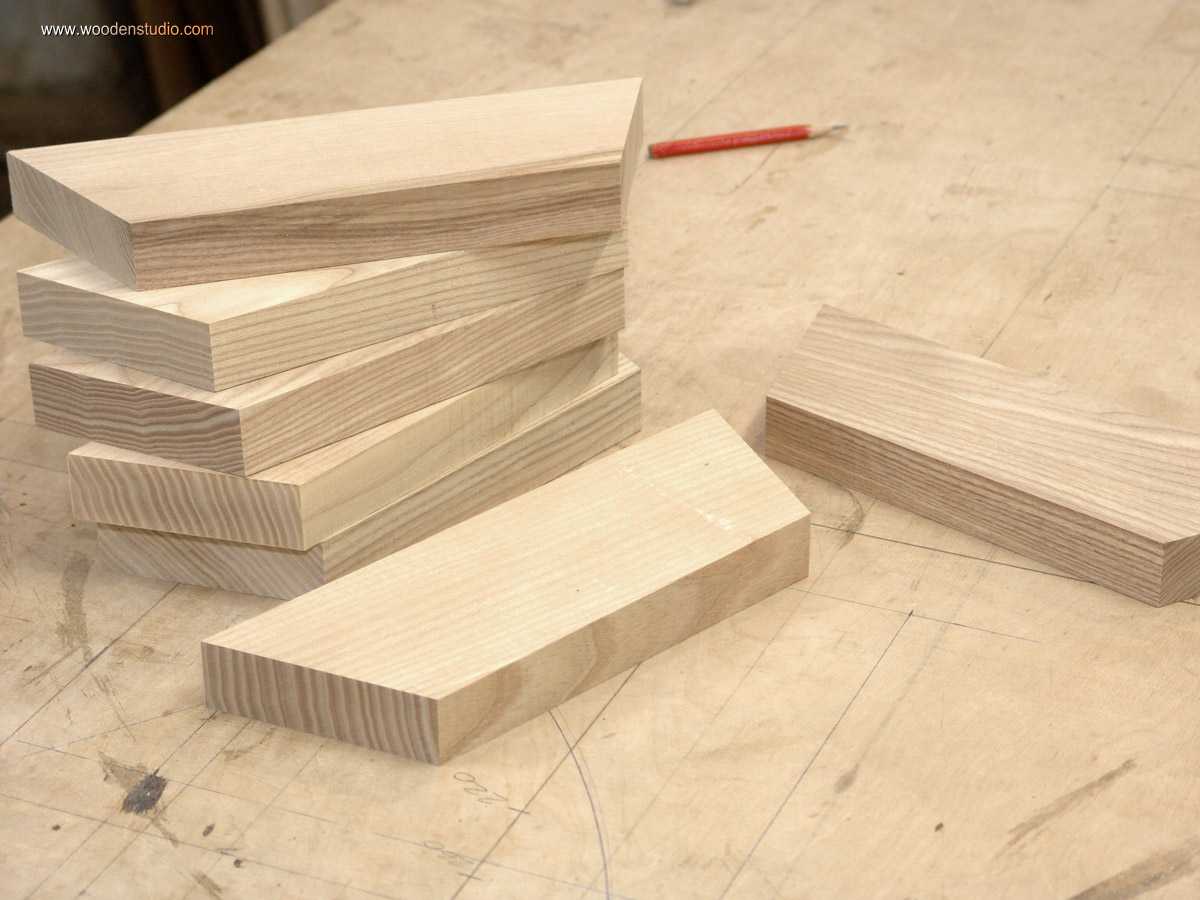

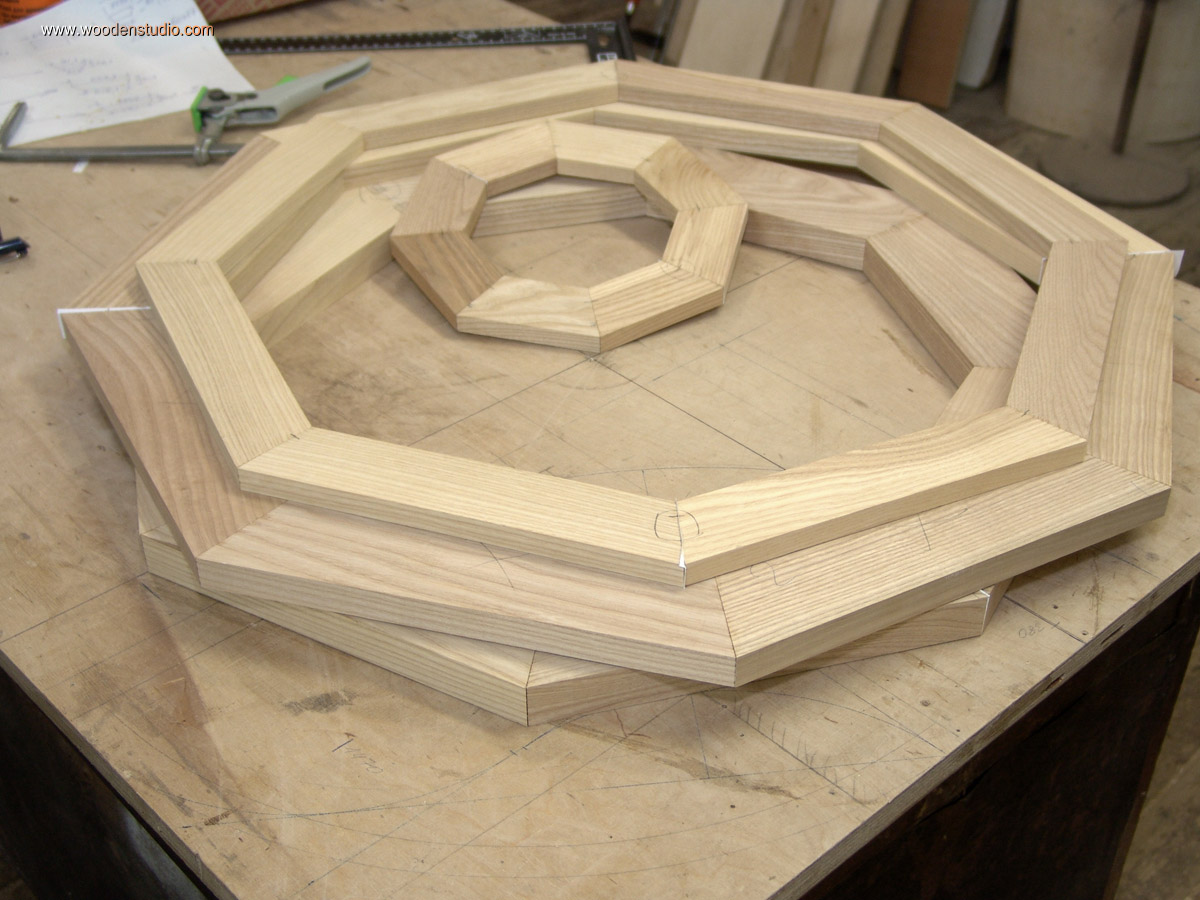

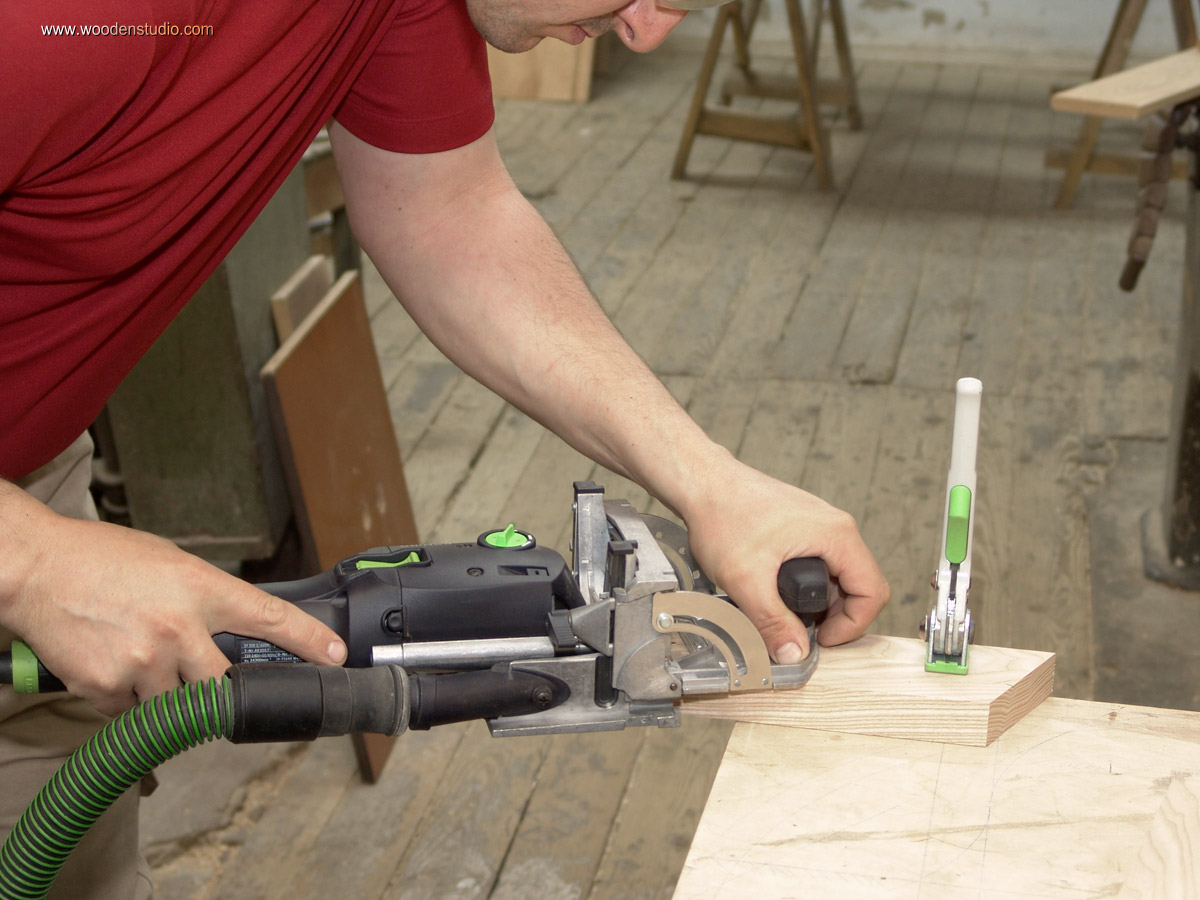

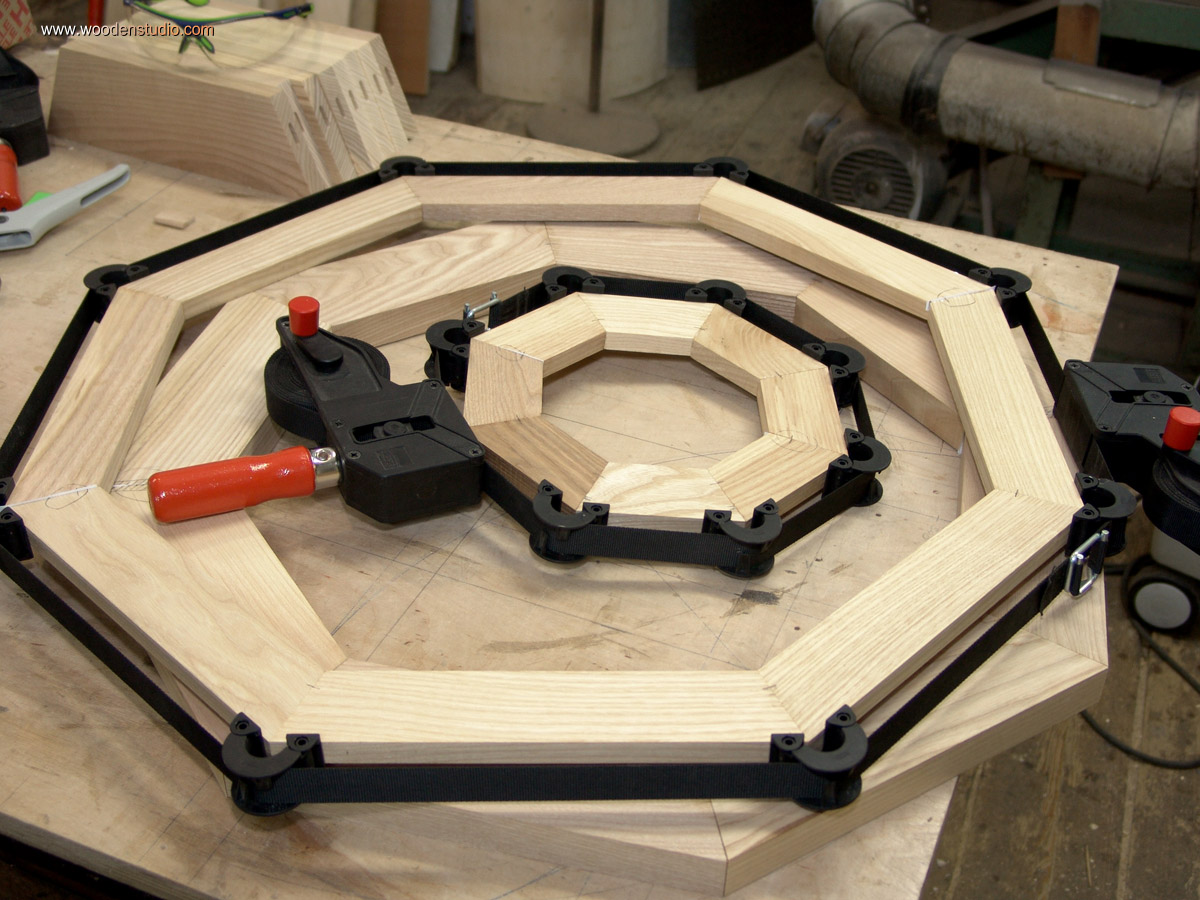

Подготавливаем бруски из ясеня различного сечения. Так, как конструкция светильника состоит из прямых и скругленных элементов, то часть брусков разрезаем на торцовочной пиле под углом 22,5°. В результате имеем фрагменты в форме равнобедренной трапеции, склеив которые (по 8 штук), получим кольца. Чтобы места склейки были надежными, укрепляем их плоским шипом «Domino». Для этого в торцах заготовленных деталей (боковинах трапеций) фрезеруем пазы. Далее наносим на места склейки достаточное количество клея и зажимаем ременными струбцинами.

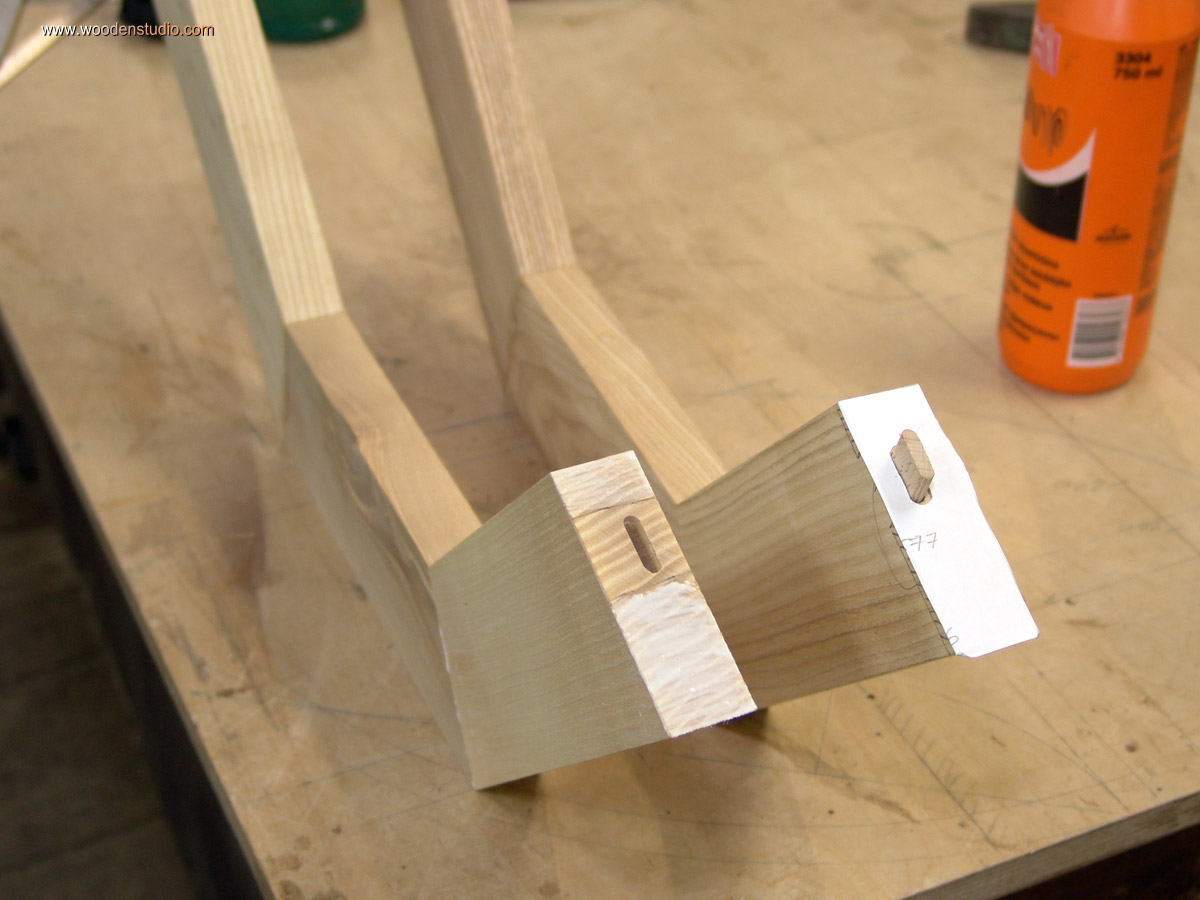

Примечание. Любые два диаметрально противоположных стыка склеиваем через бумагу, шип при этом оставляем без клея, это важно.

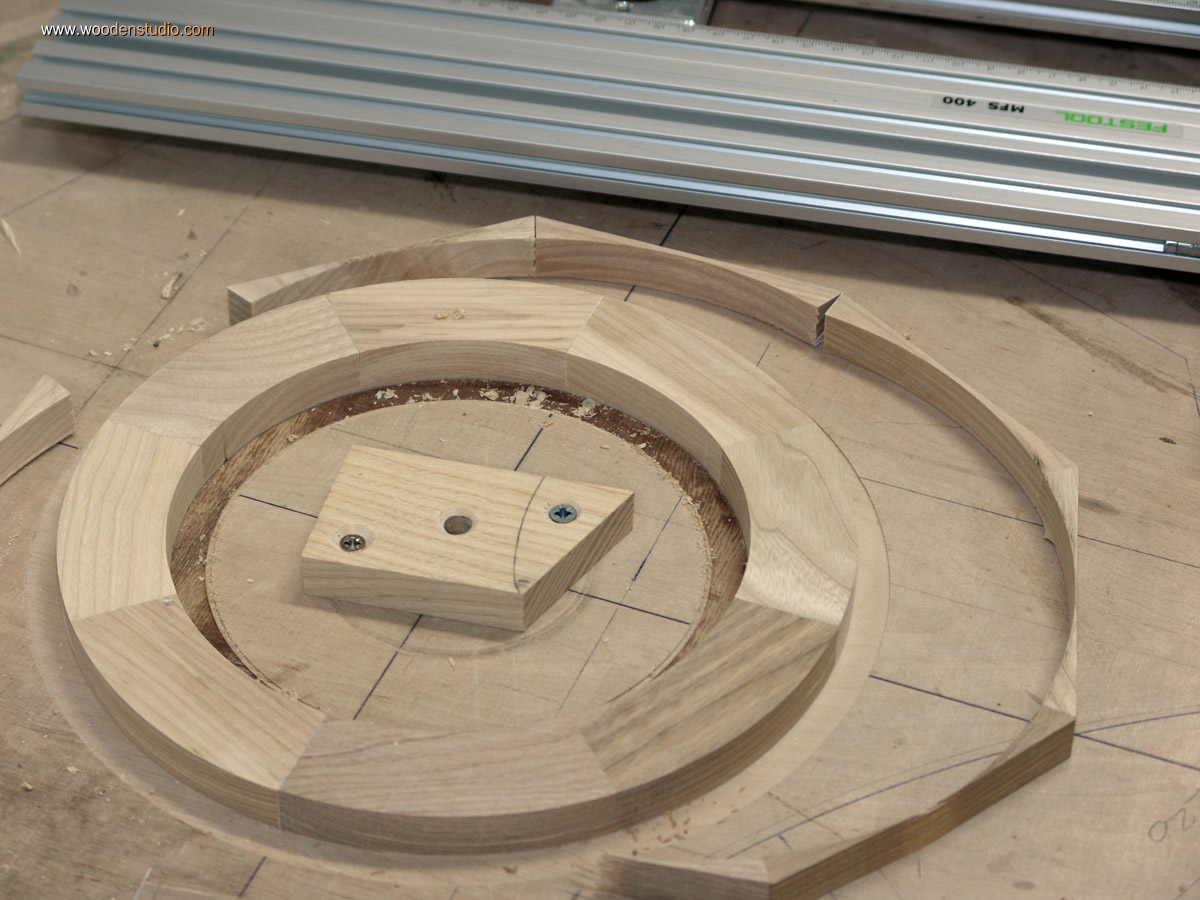

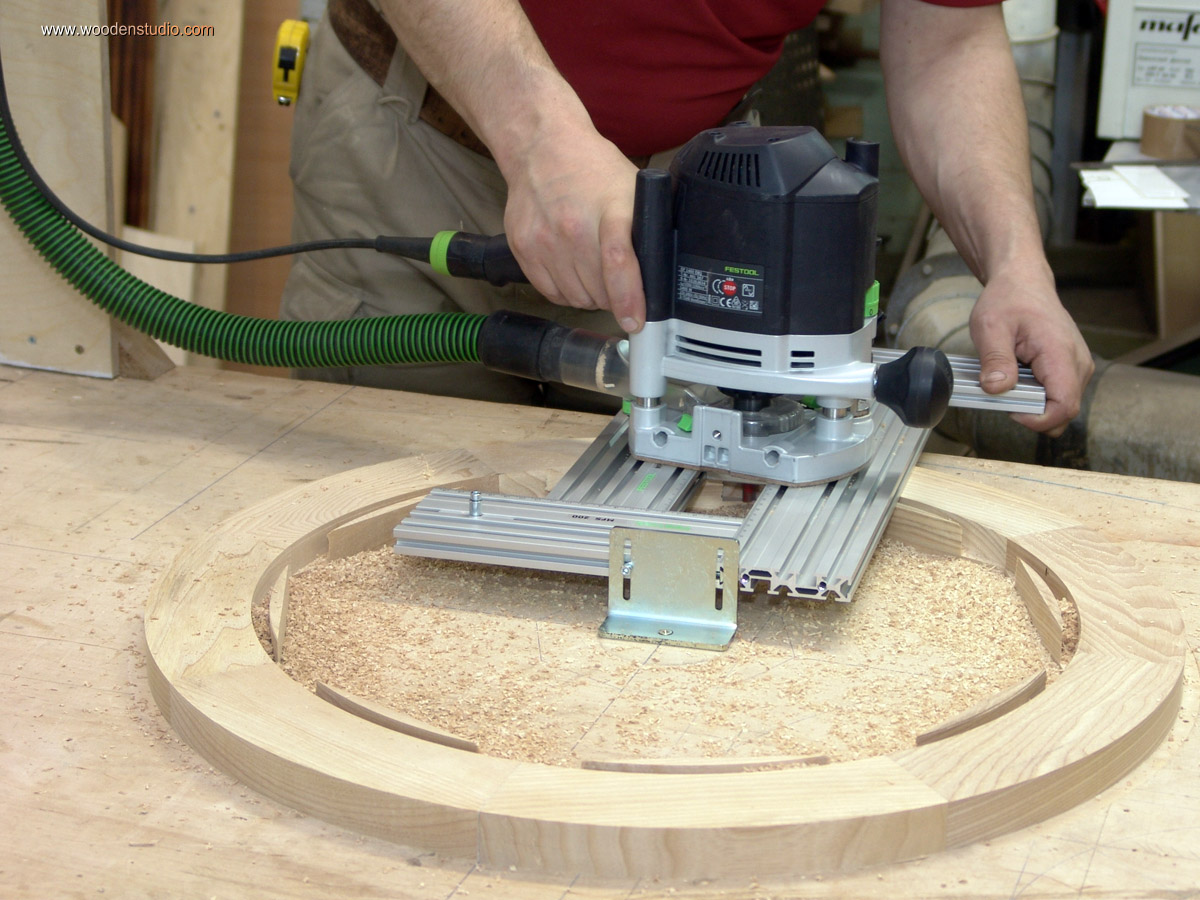

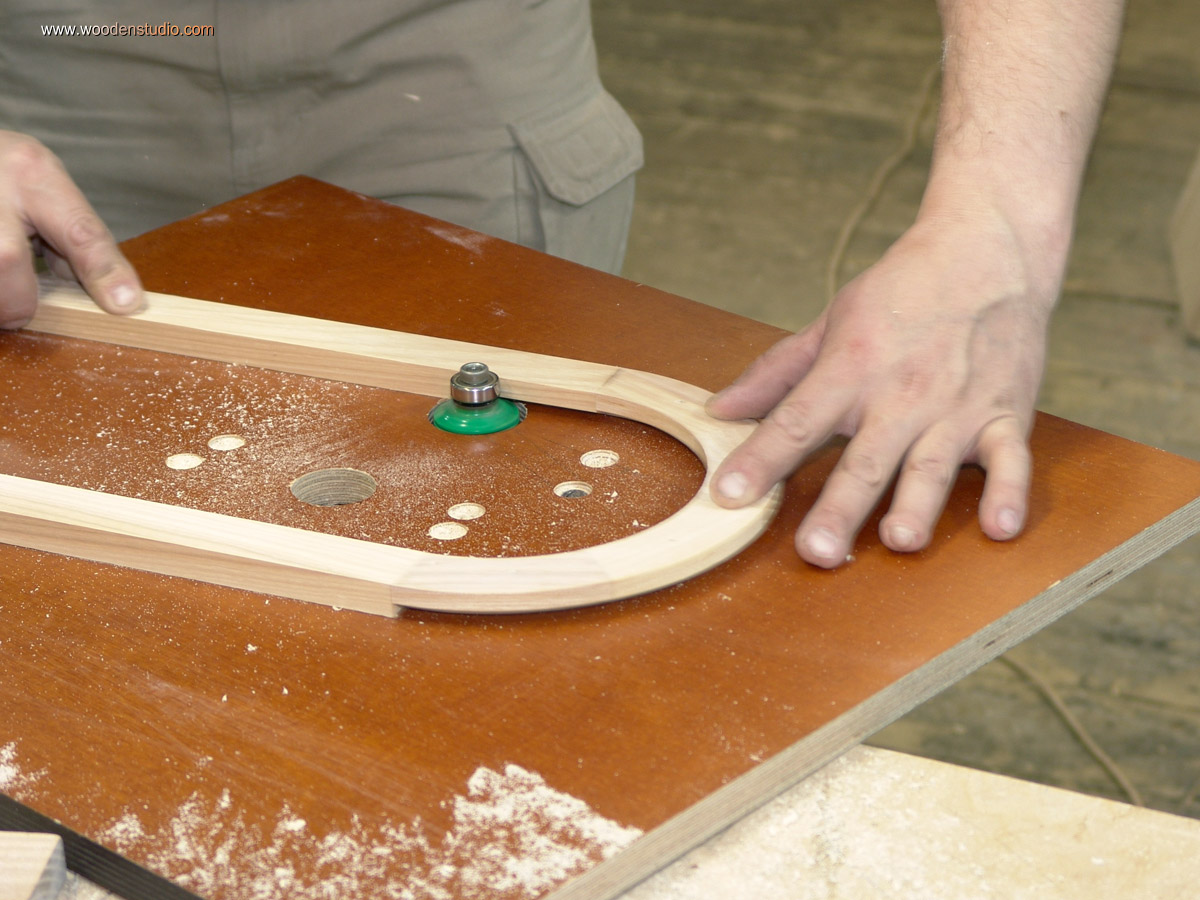

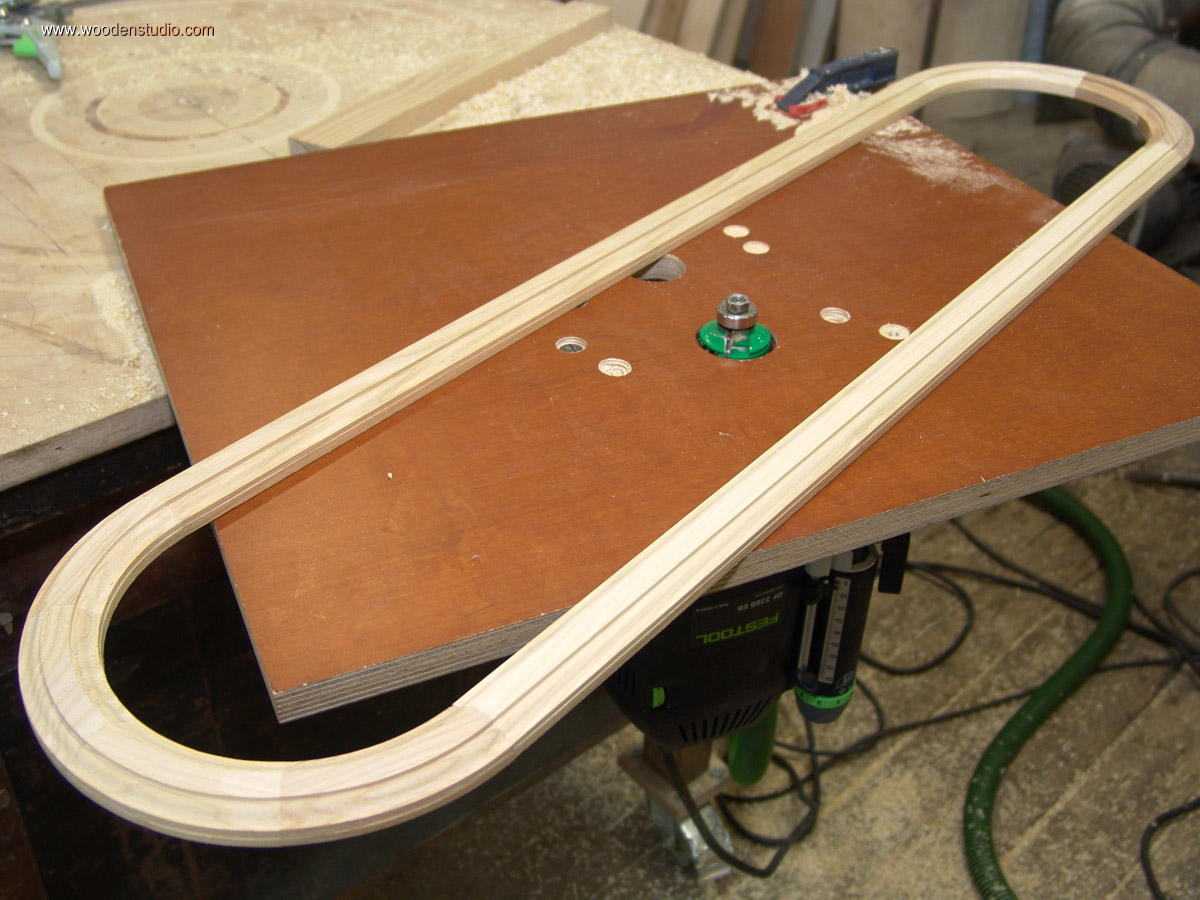

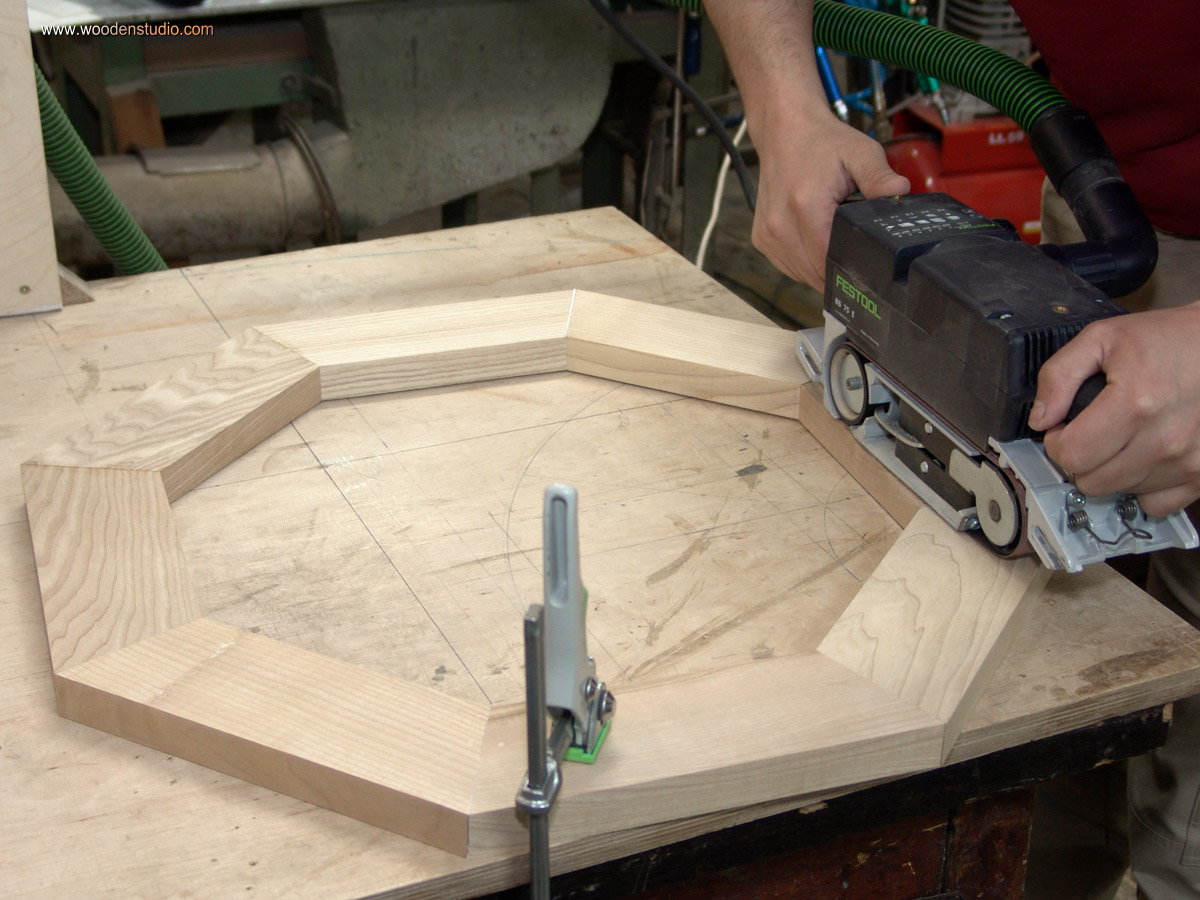

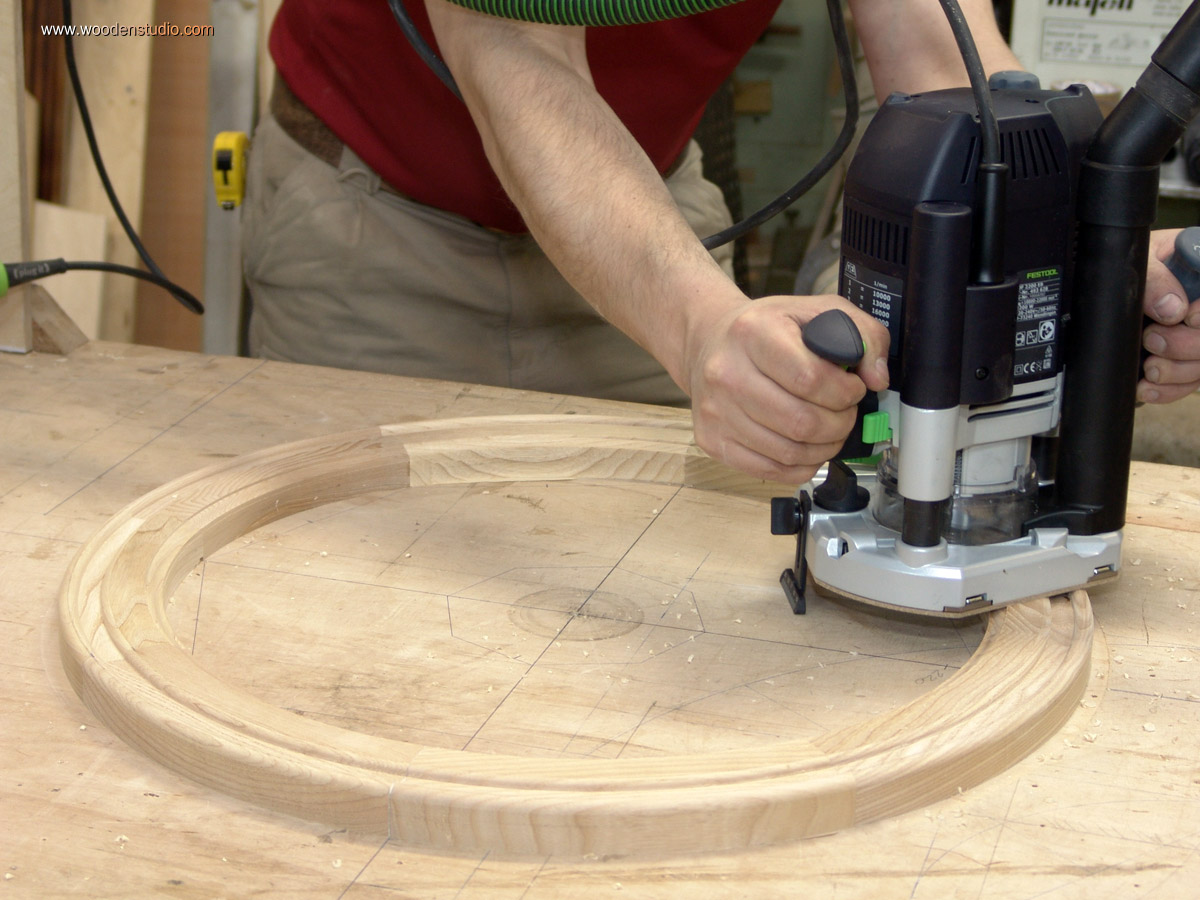

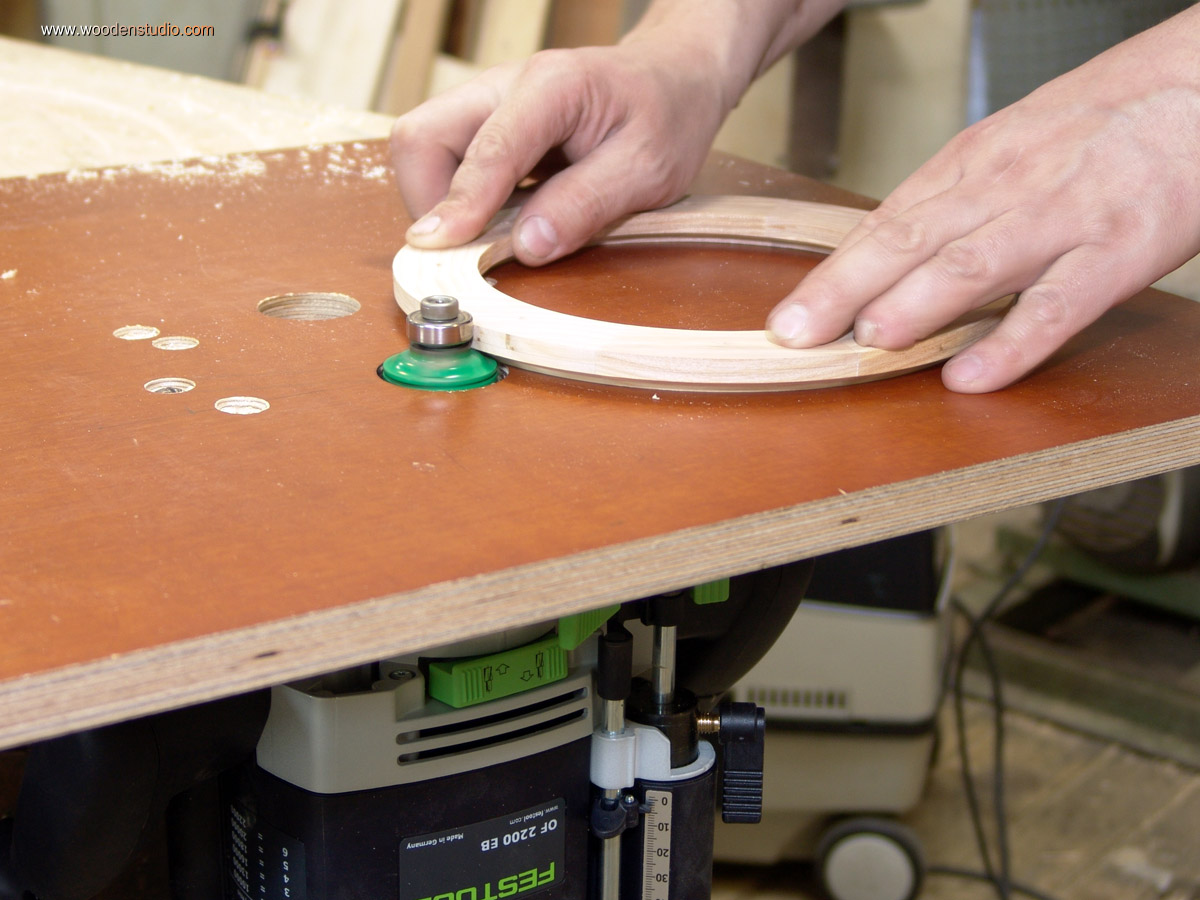

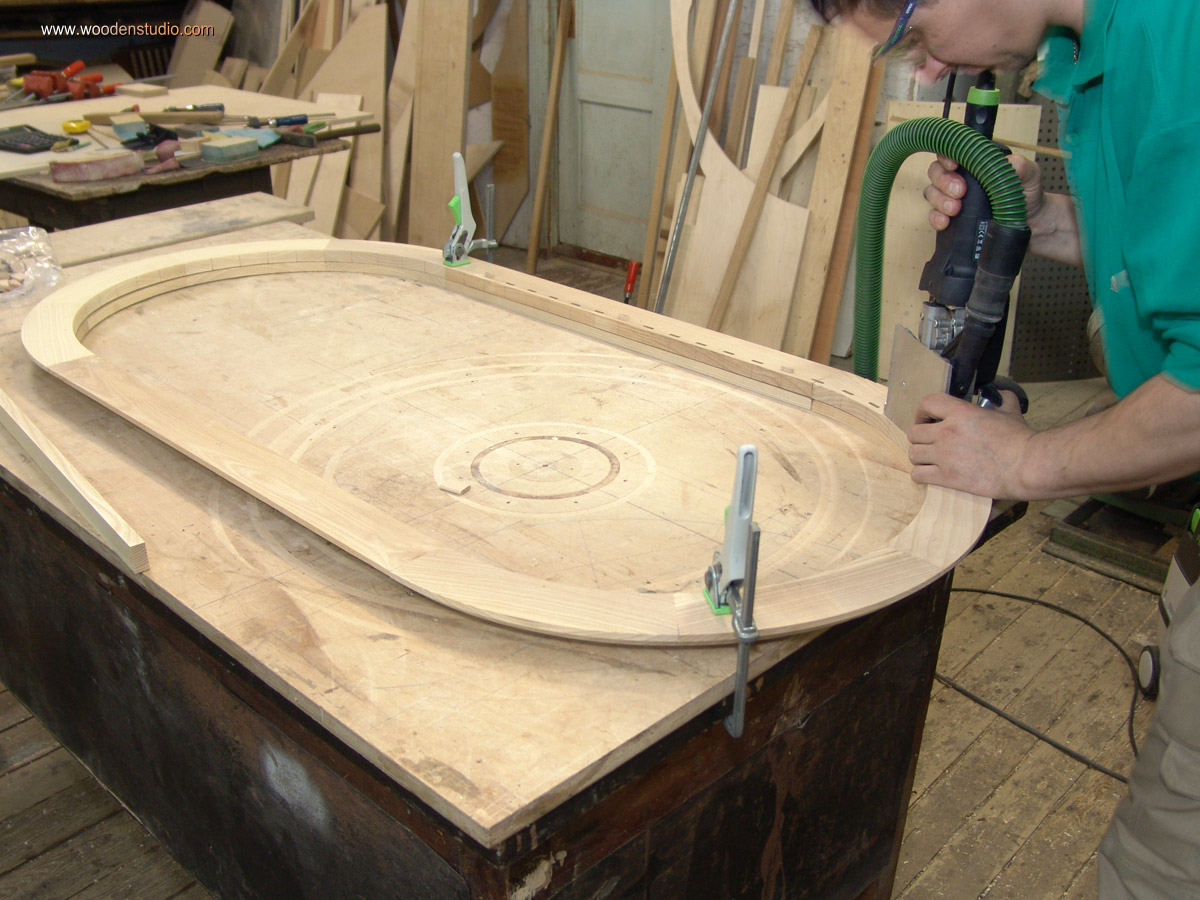

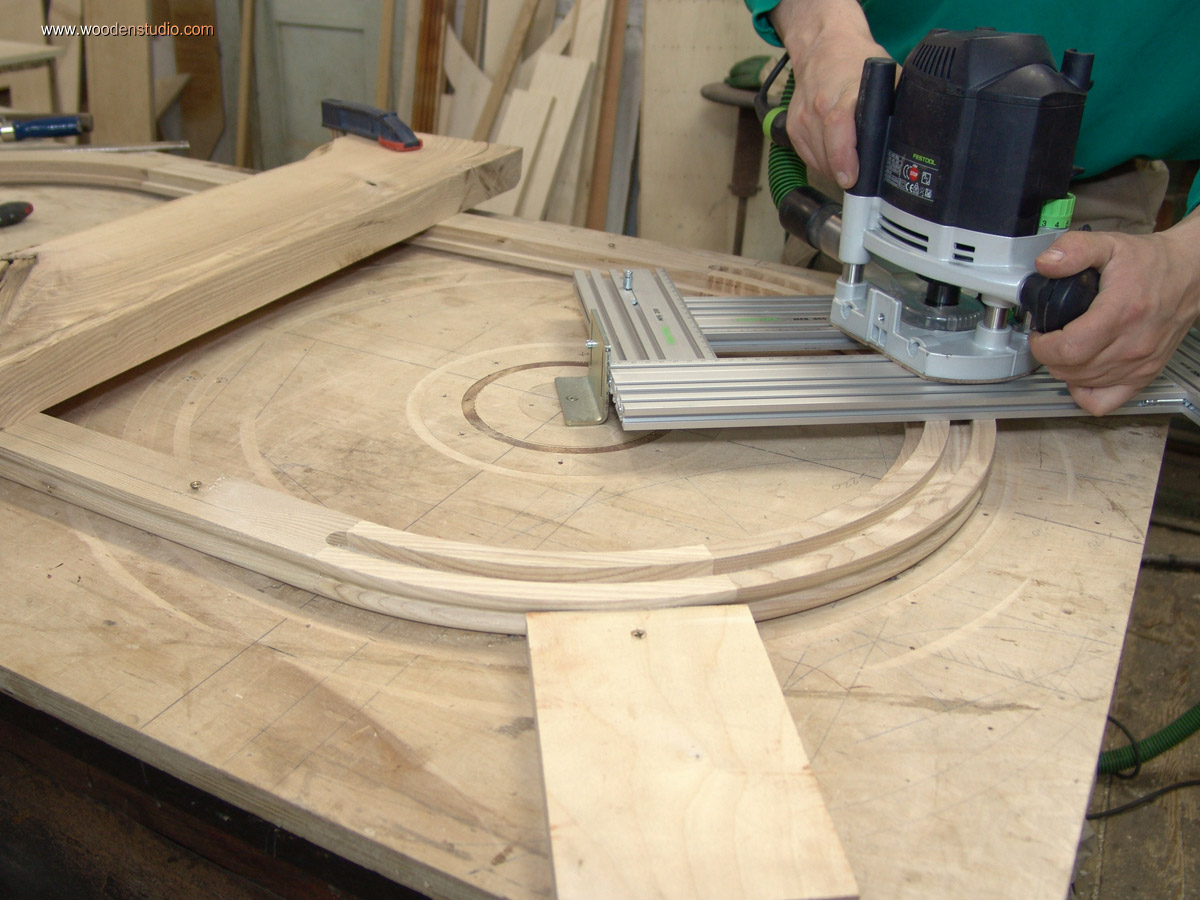

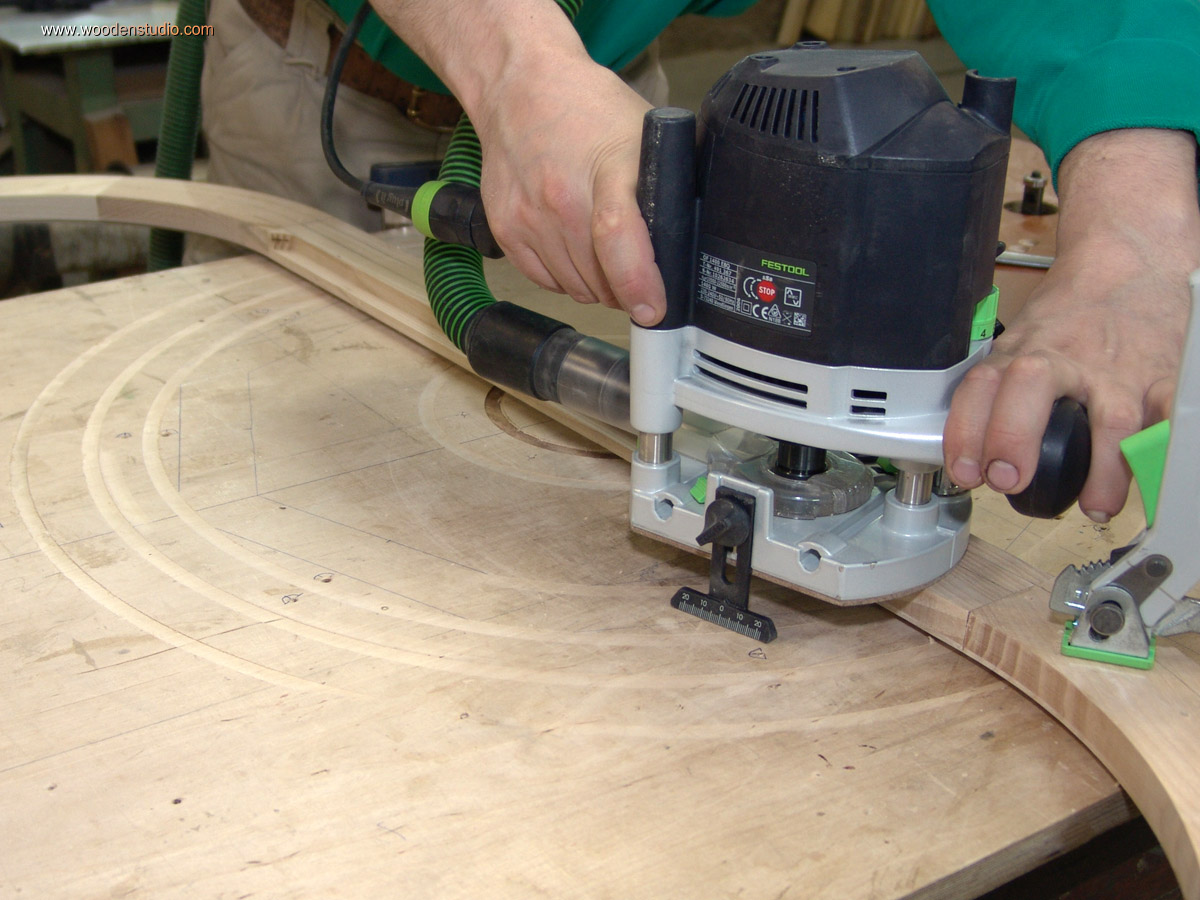

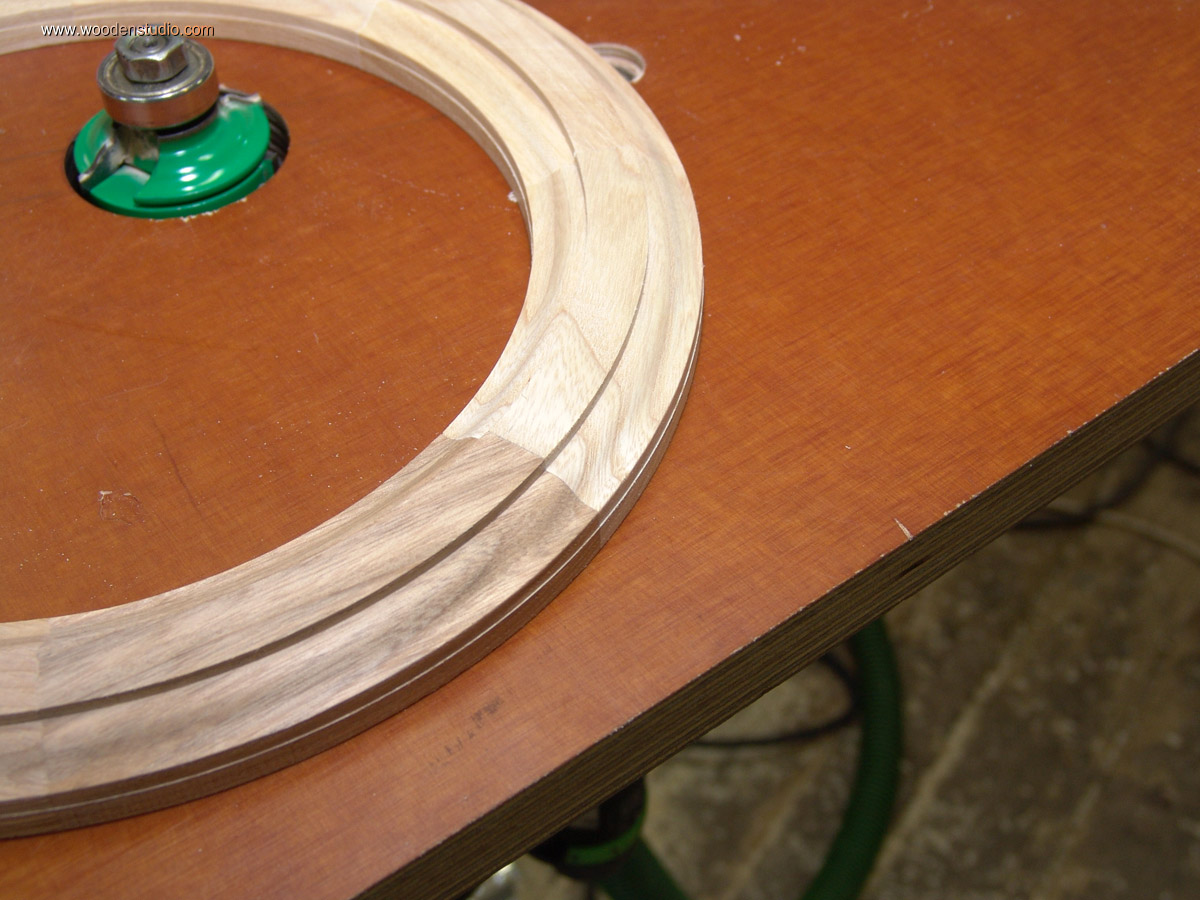

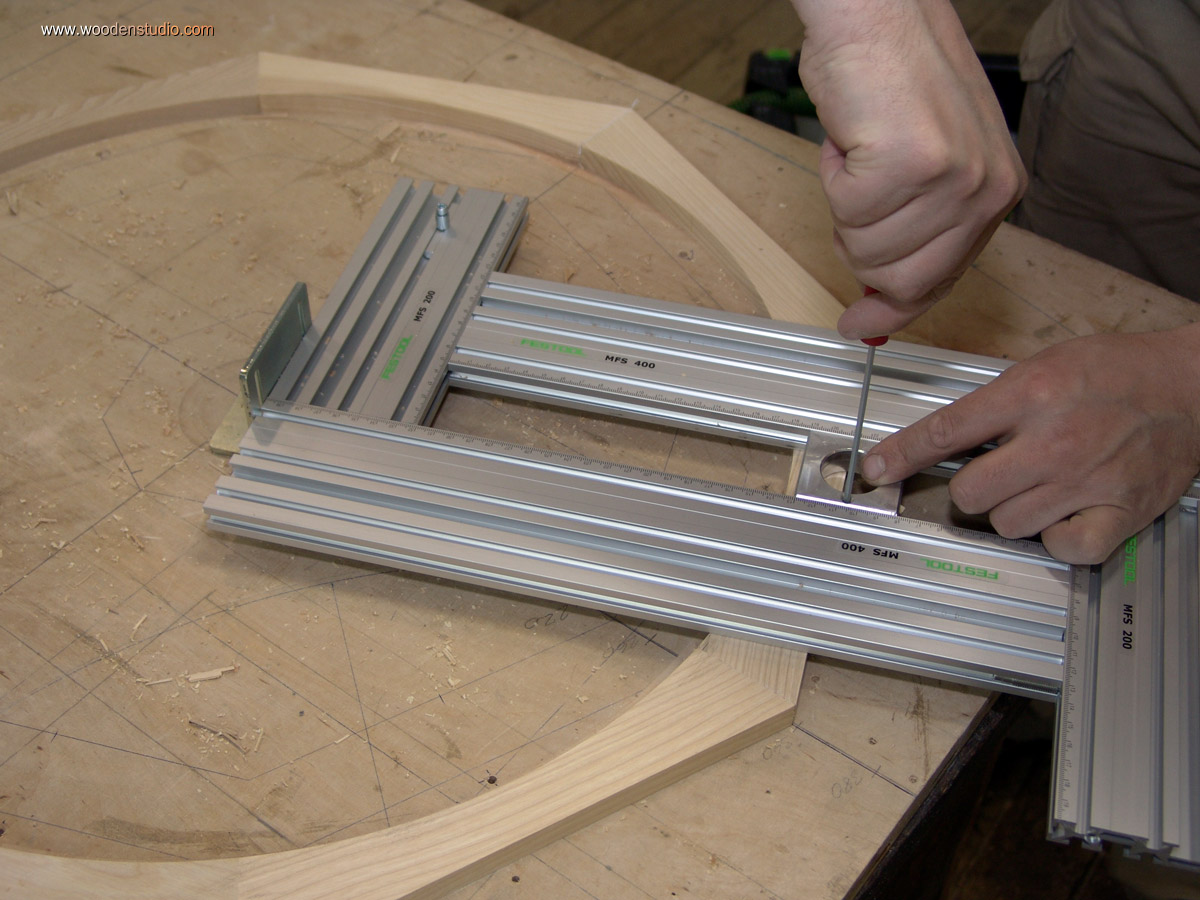

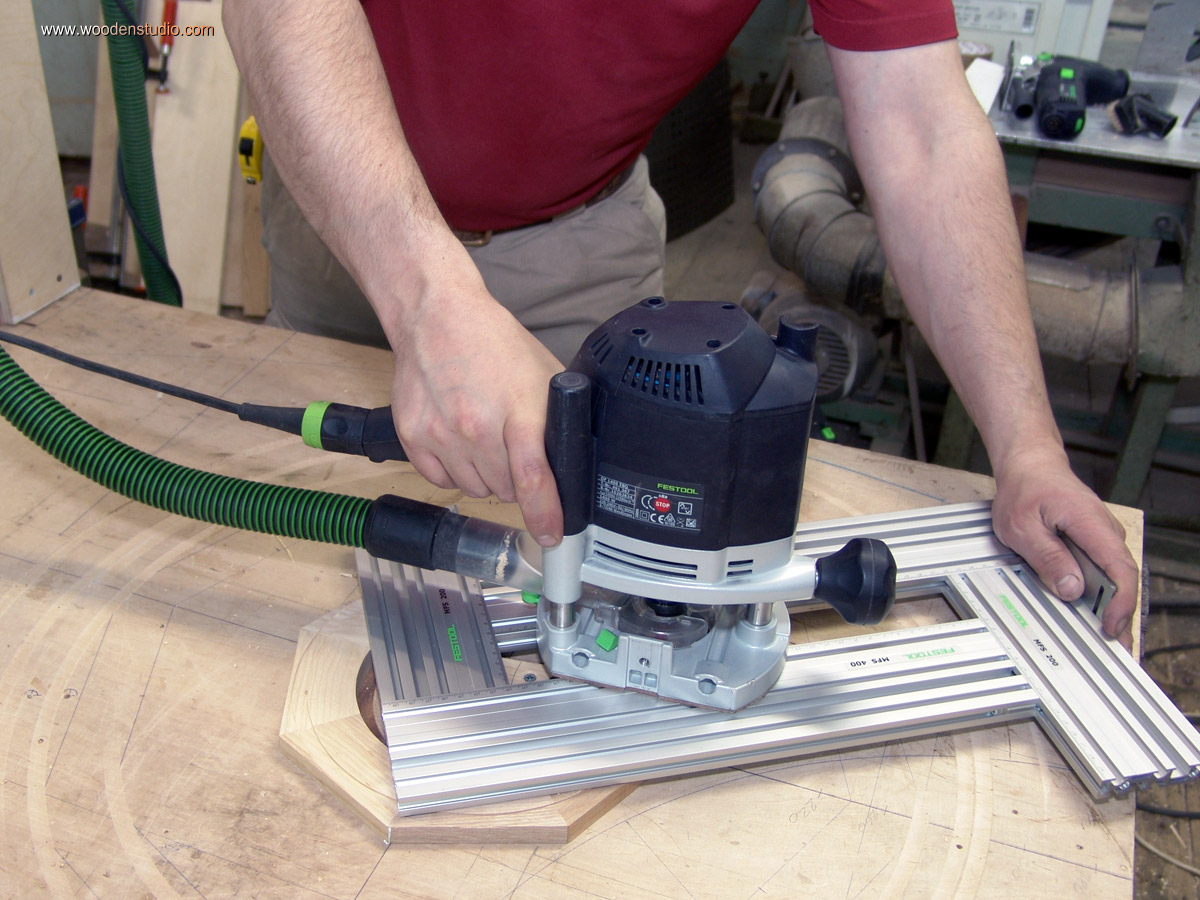

Когда клей высох, удаляем его остатки и шлифуем заготовки по плоскости ленточной шлифовальной машинкой. Затем кольца скругляем при помощи многофункционального шаблона «MFS» и ручного фрезера с копировальным кольцом. Кольца большего размера профилируем прямо по месту, а малого на стационарно закрепленном фрезере.

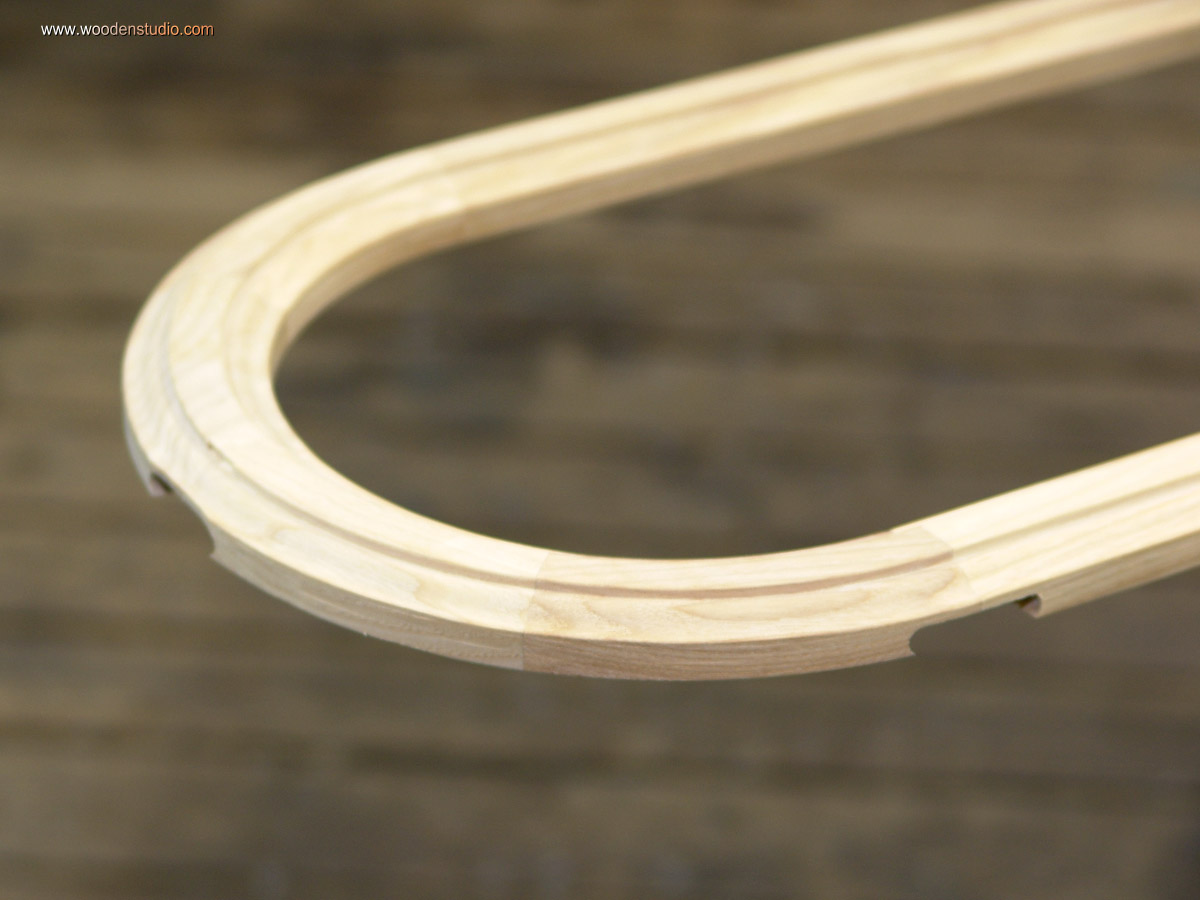

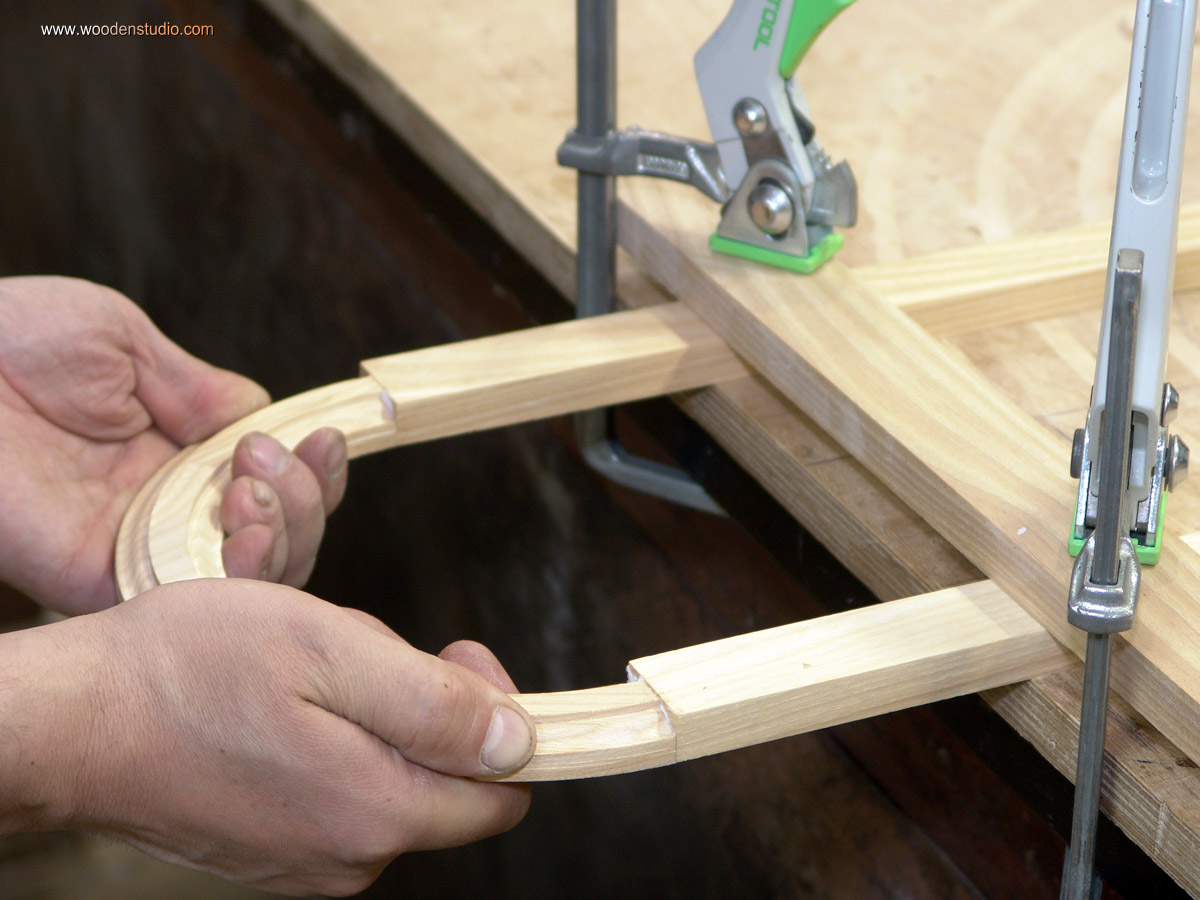

Разделяем кольца на две части. Разлом будет проходить в том месте, где была проклеена бумага. Соединяем полукольца брусками такого же сечения. После высыхания продлеваем профиль на прямом участке. Такую операцию проделываем со всеми кольцами.

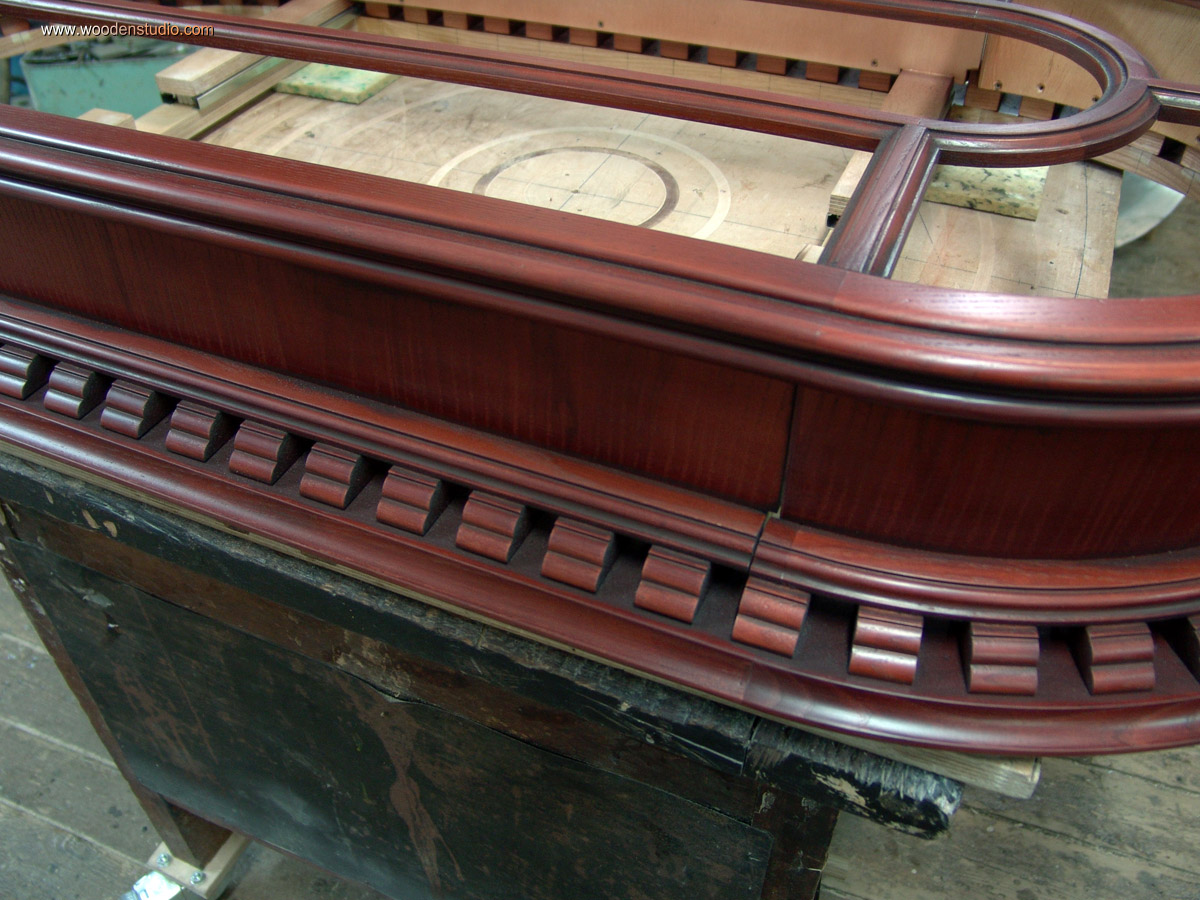

По проекту потолочный светильник имеет в верхней части пояс из «сухариков», их необходимо изготовить и закрепить.

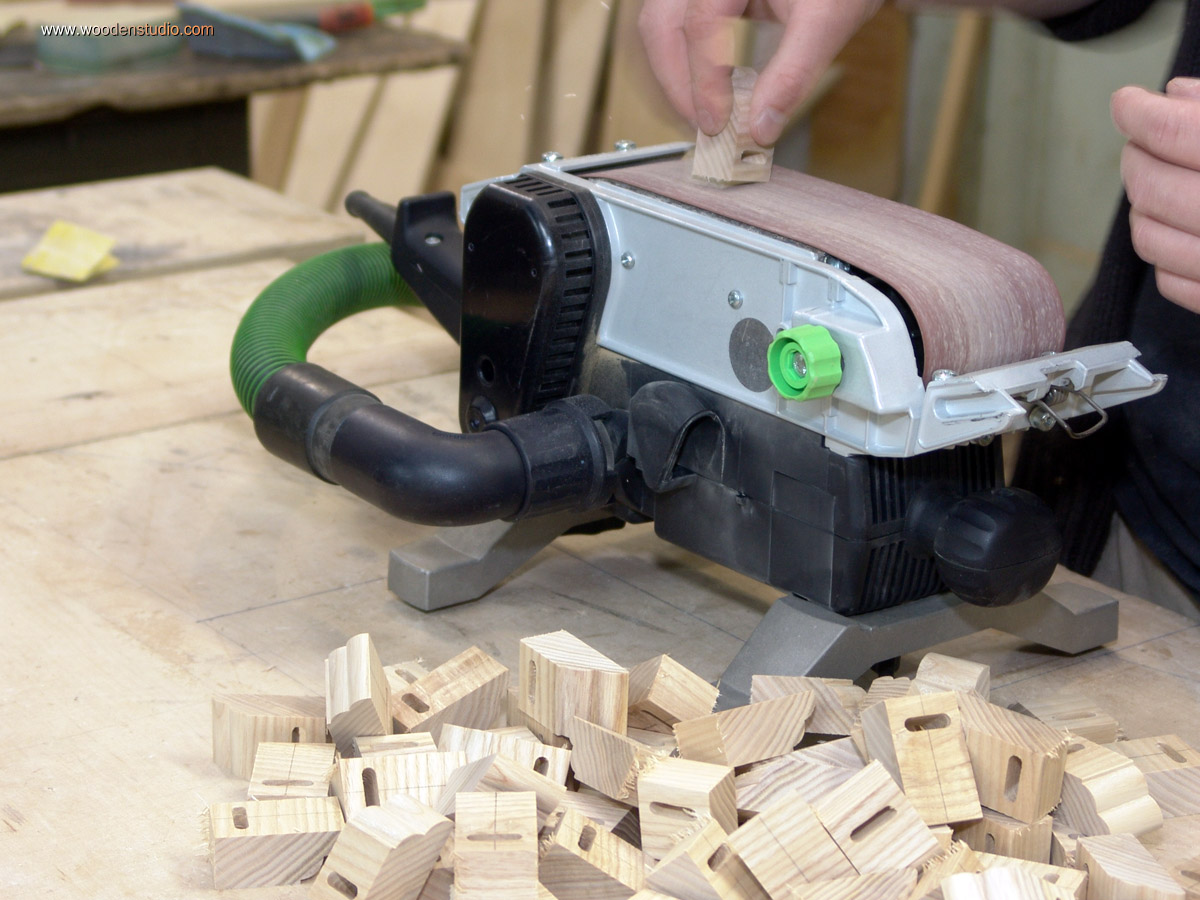

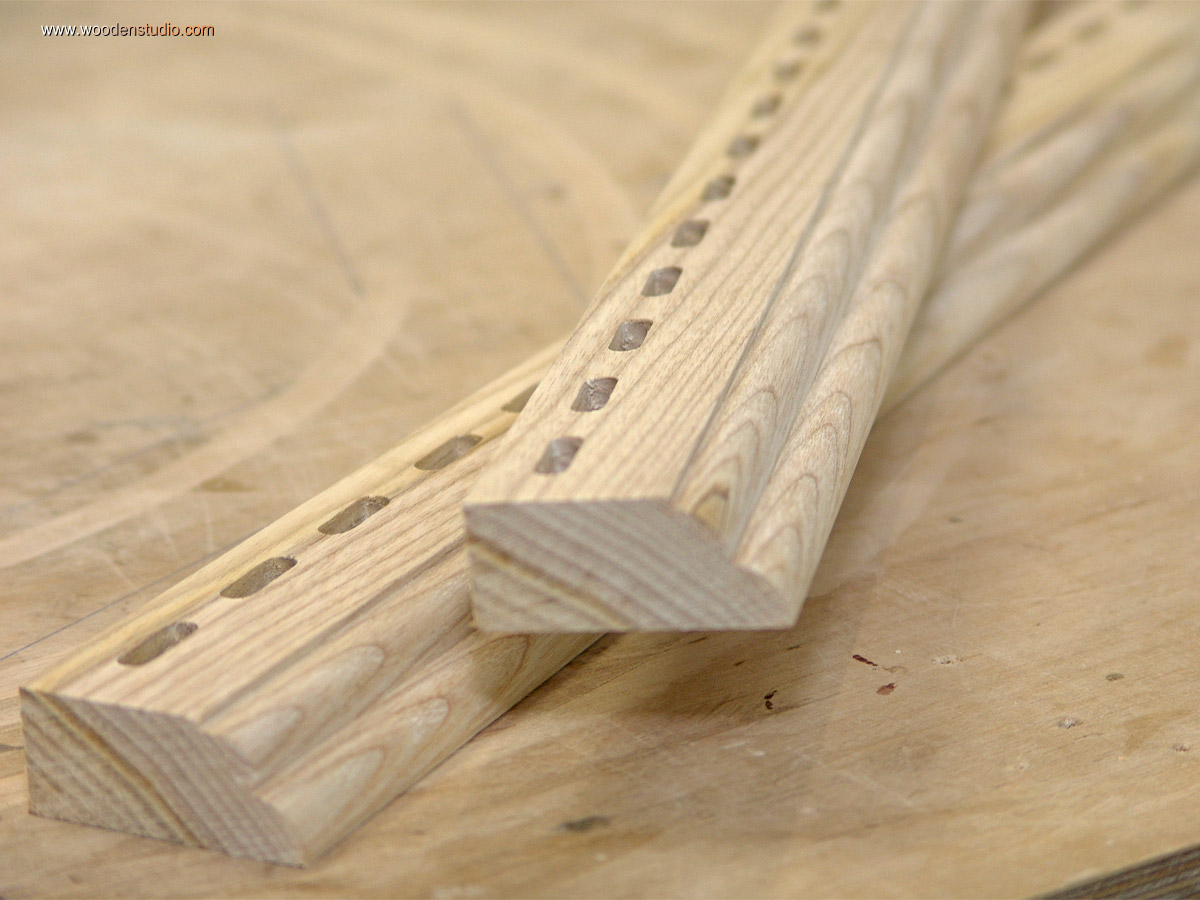

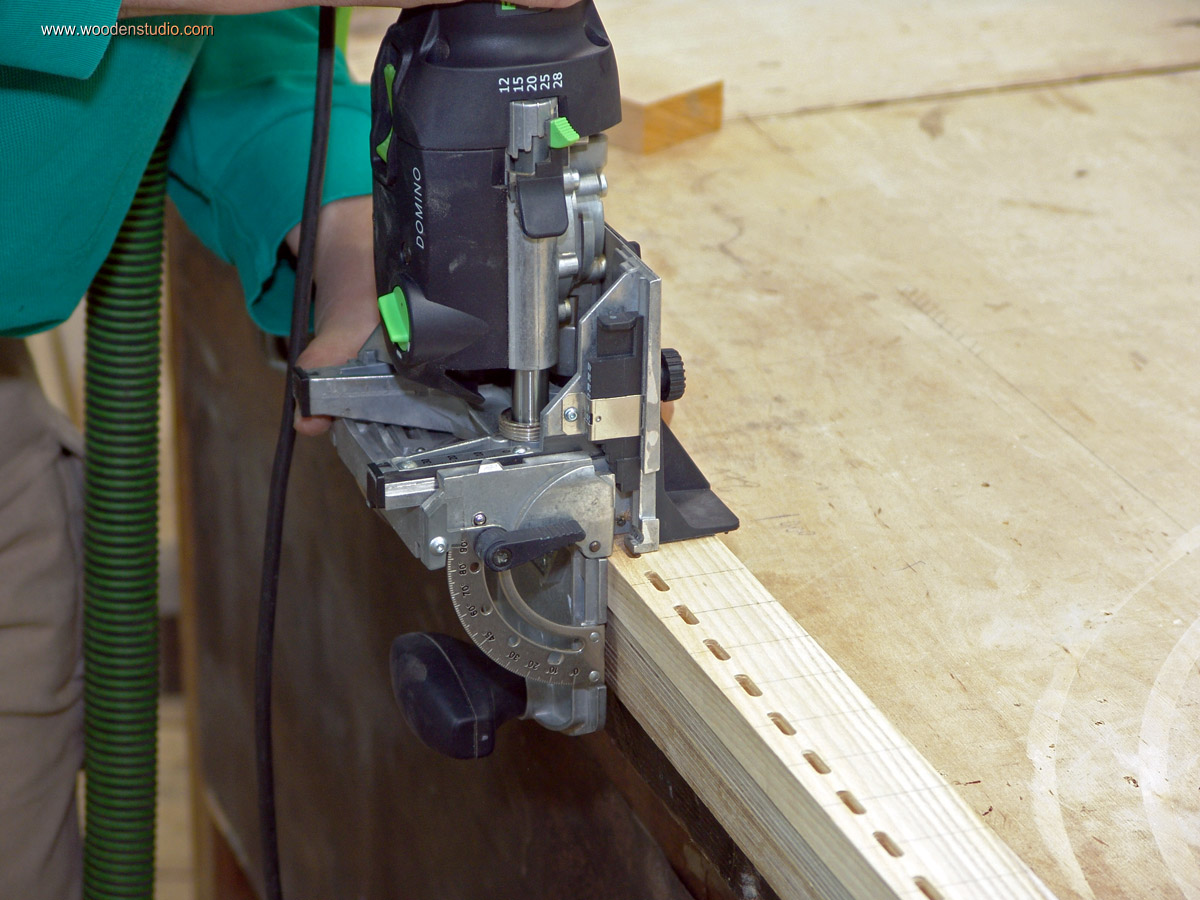

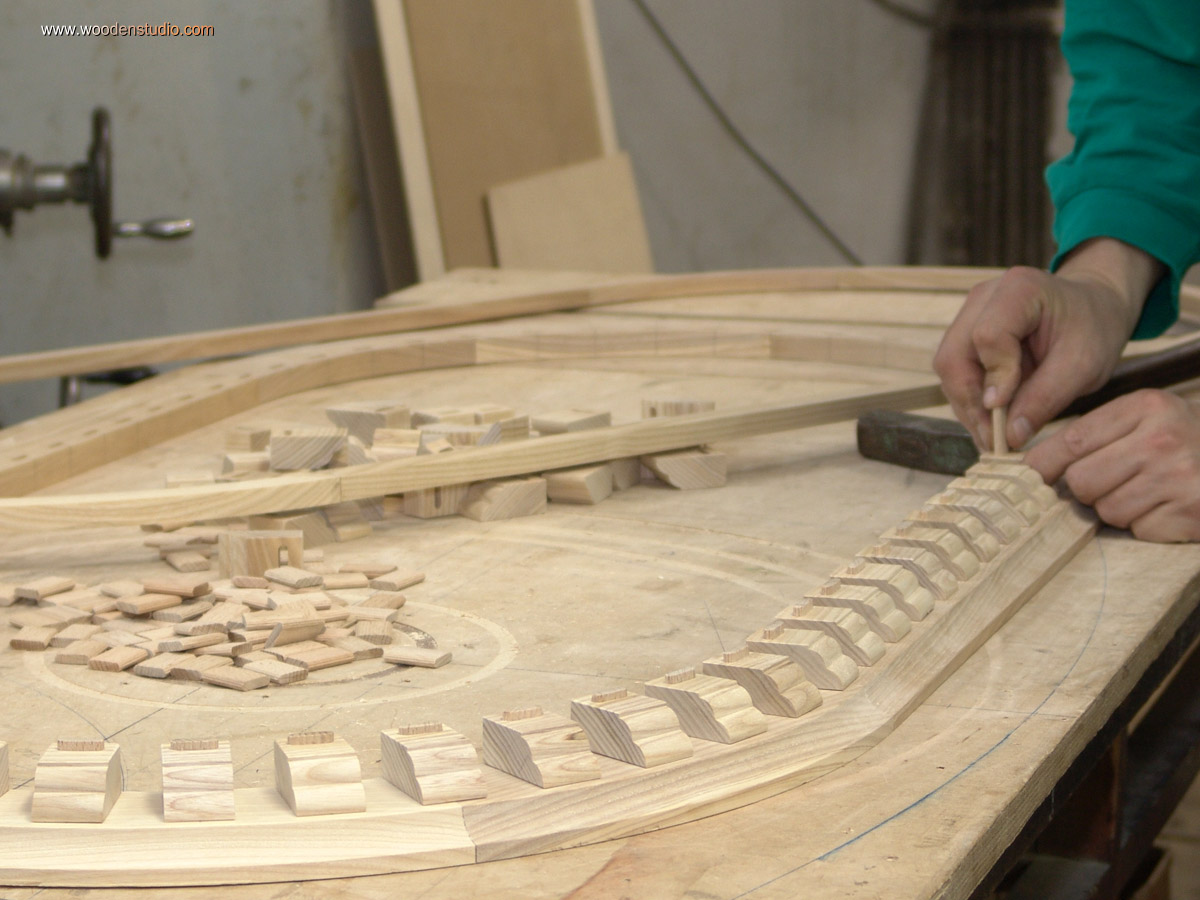

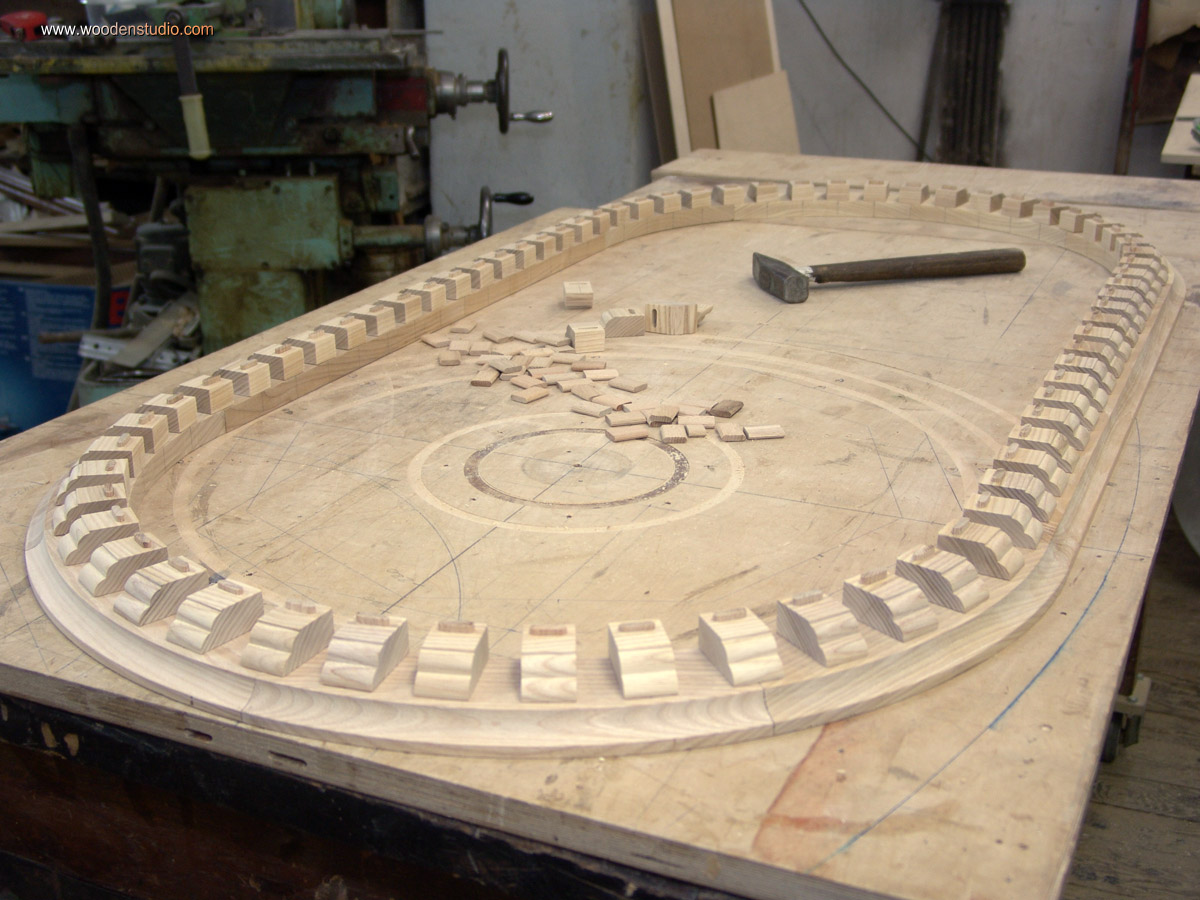

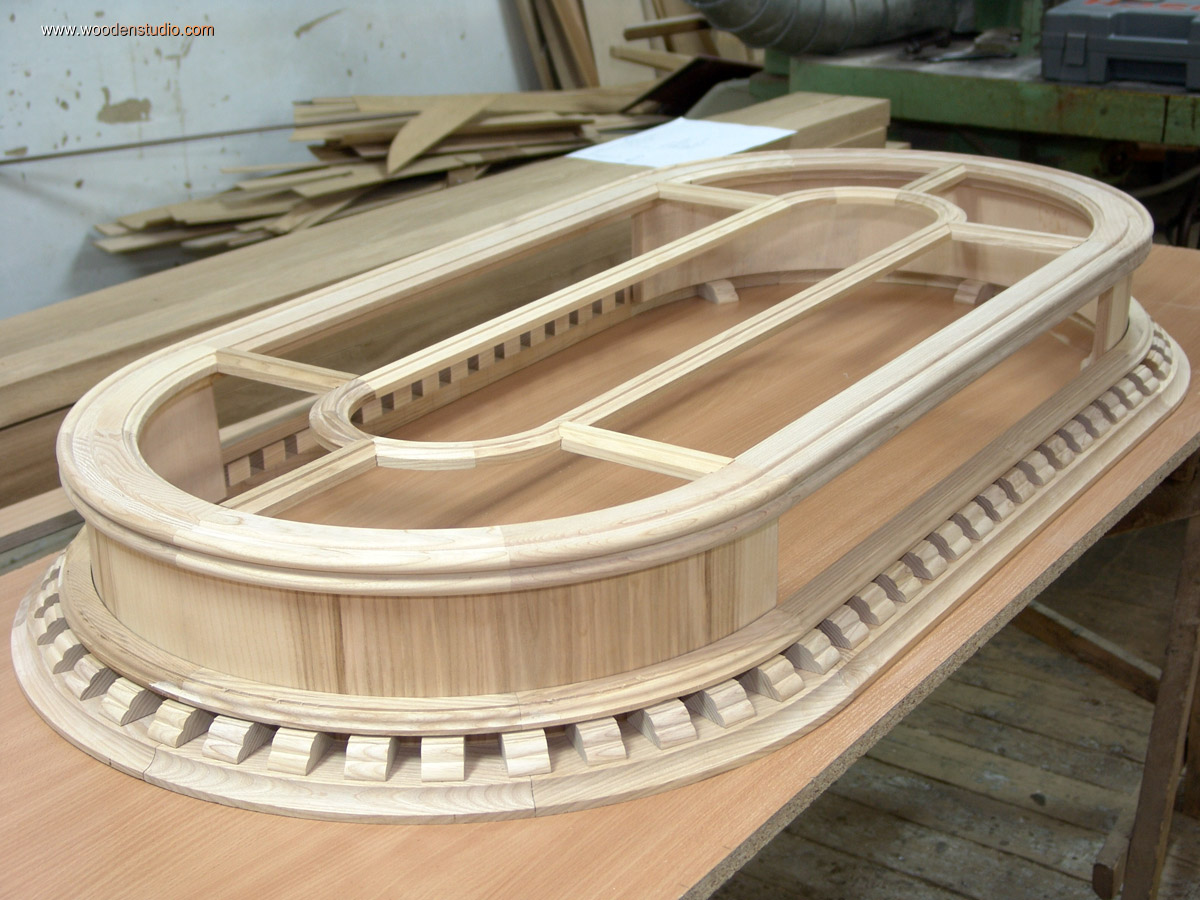

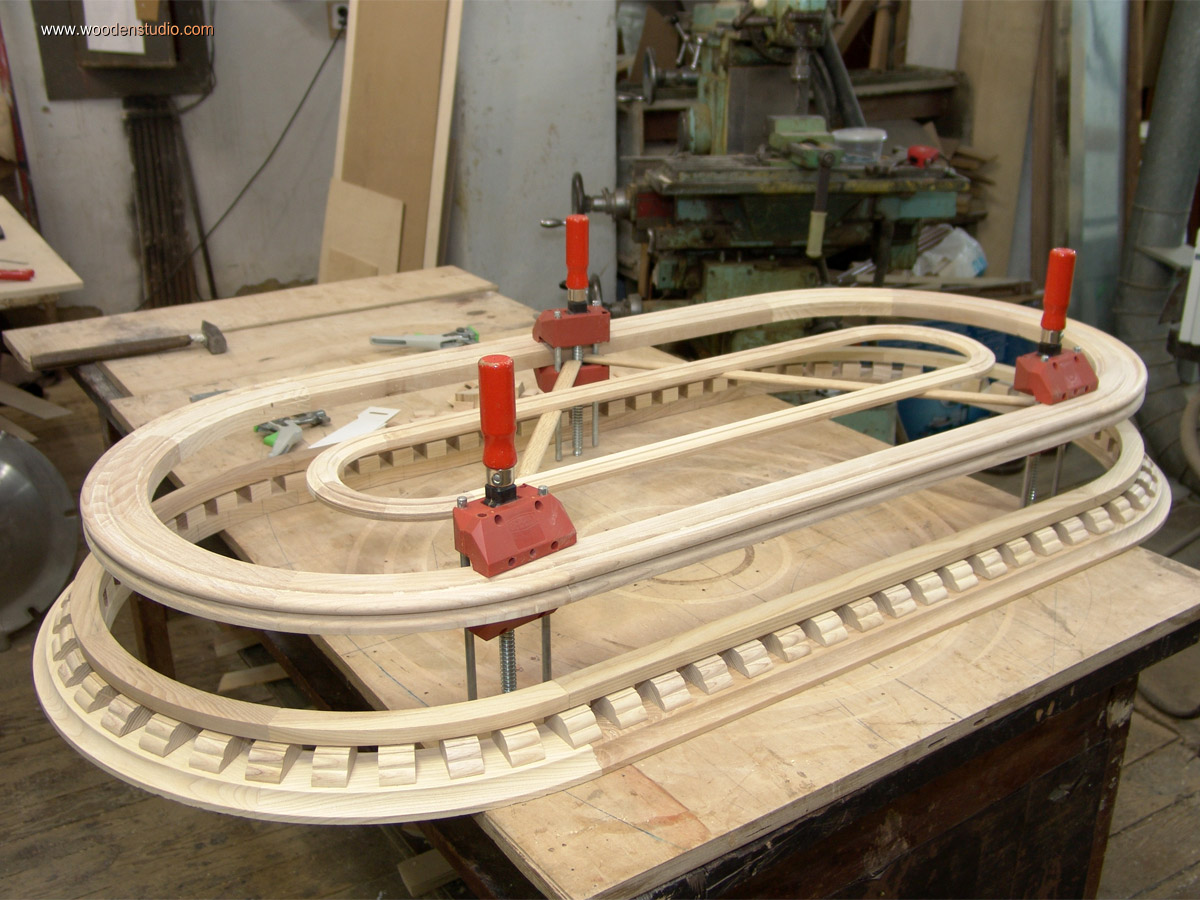

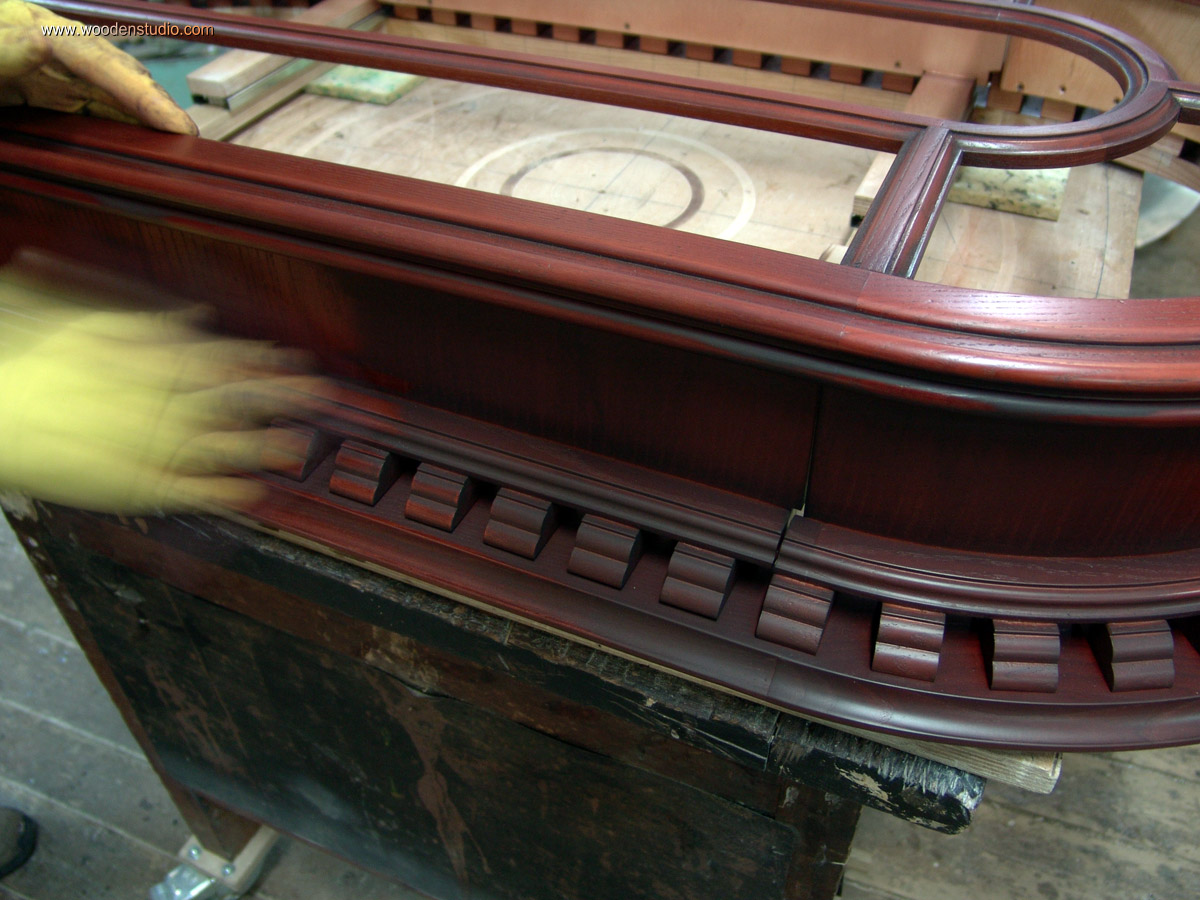

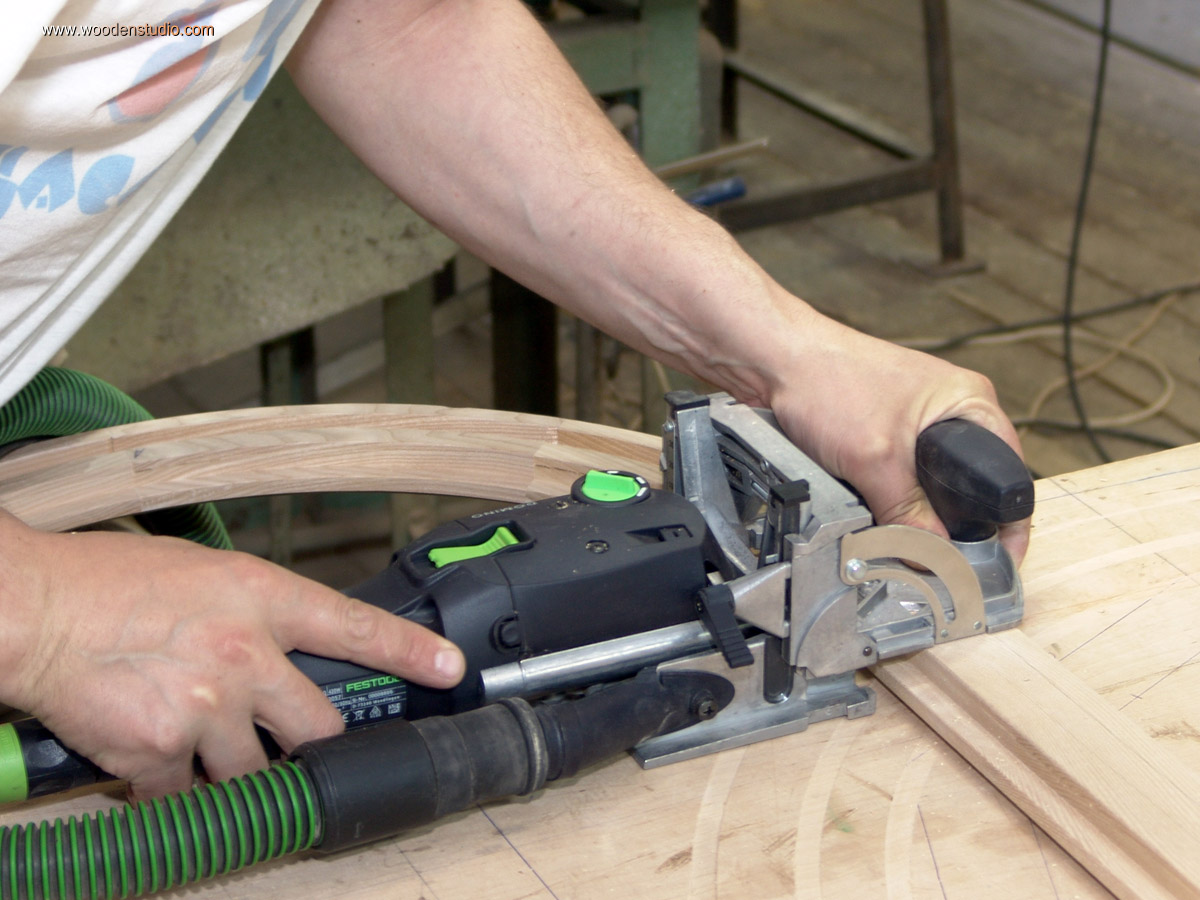

Для этого в бруске с фигурной кромкой фрезеруем ряд сквозных отверстий при помощи фрезера «Domino». Затем разрезаем брусок на фрагменты так, чтобы каждый сухарик имел отверстие по центру. Обрабатываем сухарики на стационарно закрепленной шлифовальной машинке. Так же фрезеруем отверстия под шипы «Domino» в корпусных деталях. По окончании крепим сухарики и производим примерочную сборку.

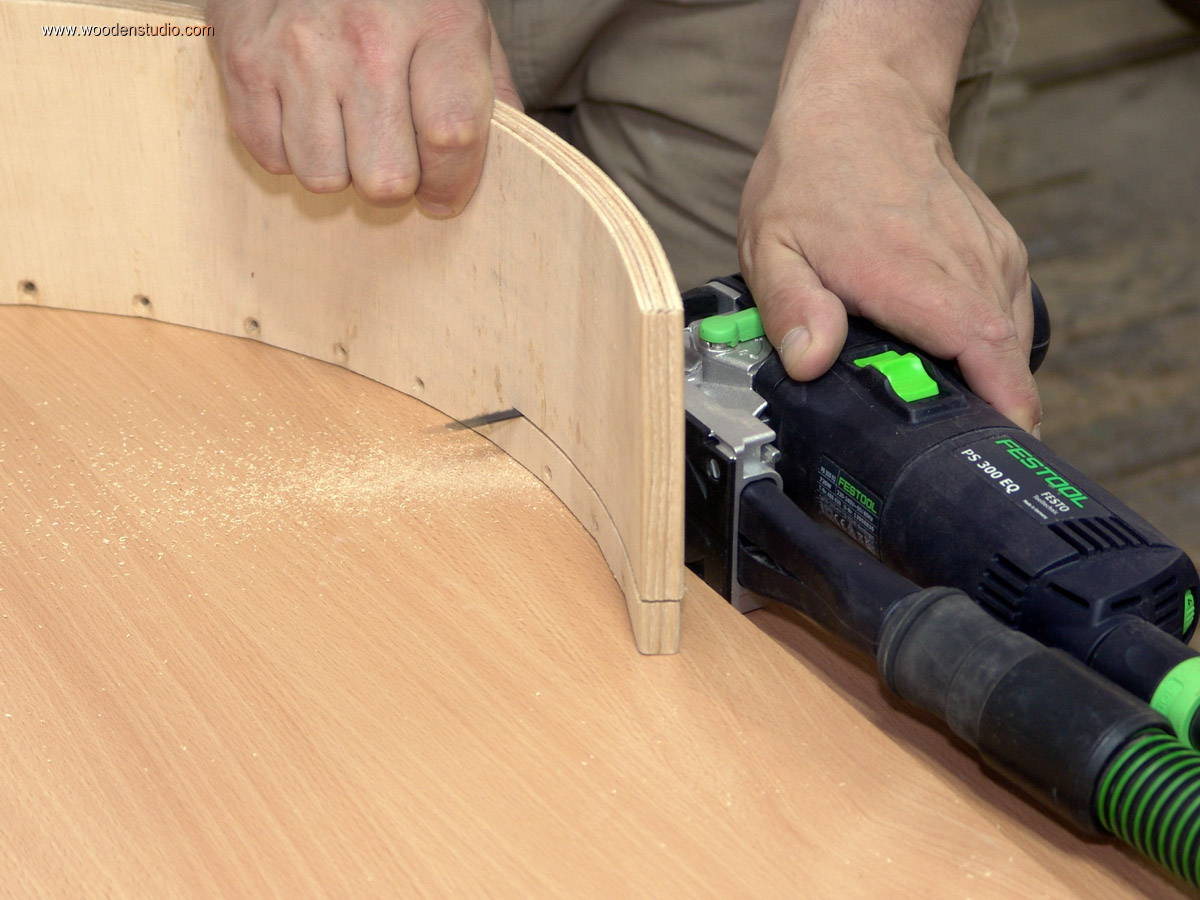

С внутренней стороны нижнего пояса потолочного светильника фрезеруем четверть для установки стекла. Здесь же на скругленном участке необходимо фрезеровать (используя шаблон «MFS ») два глухих паза. В эти пазы будут вклеены боковины корпуса.

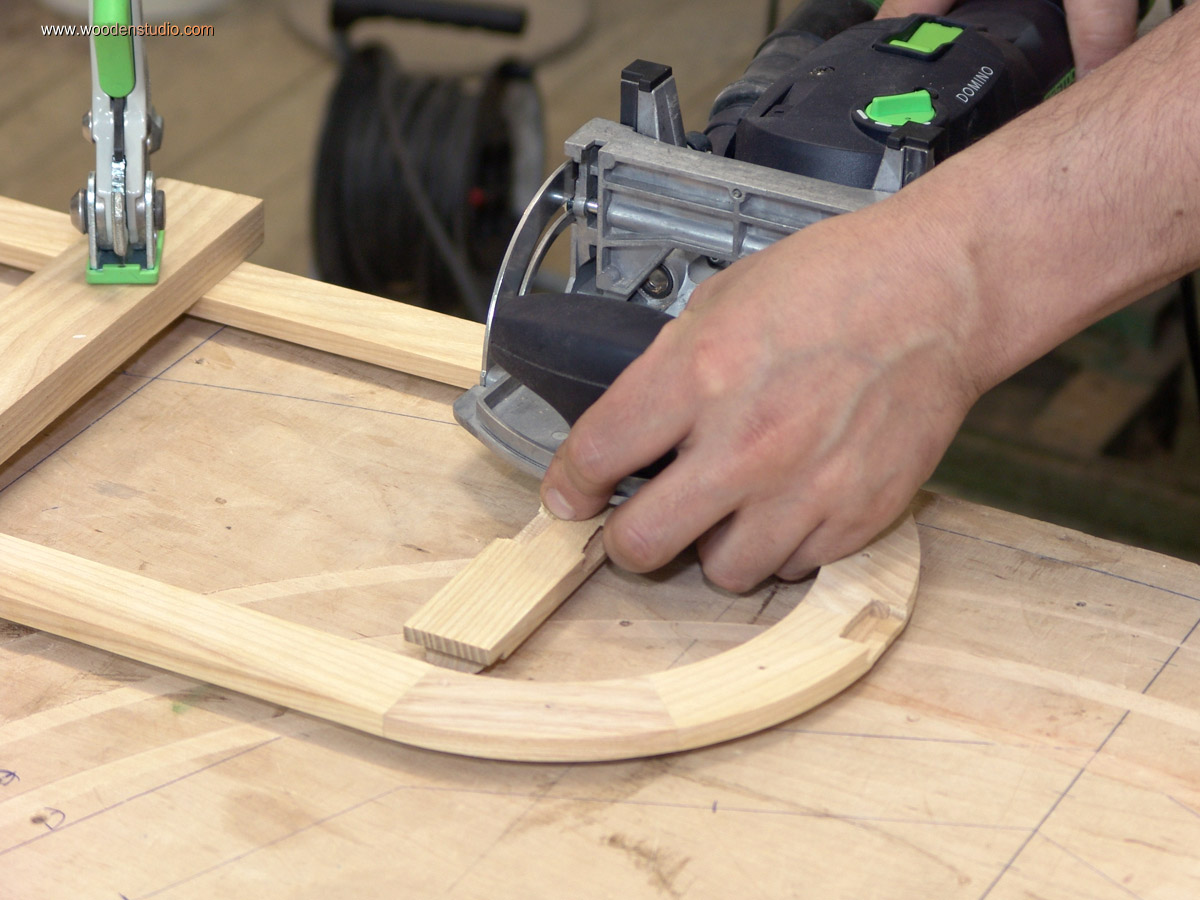

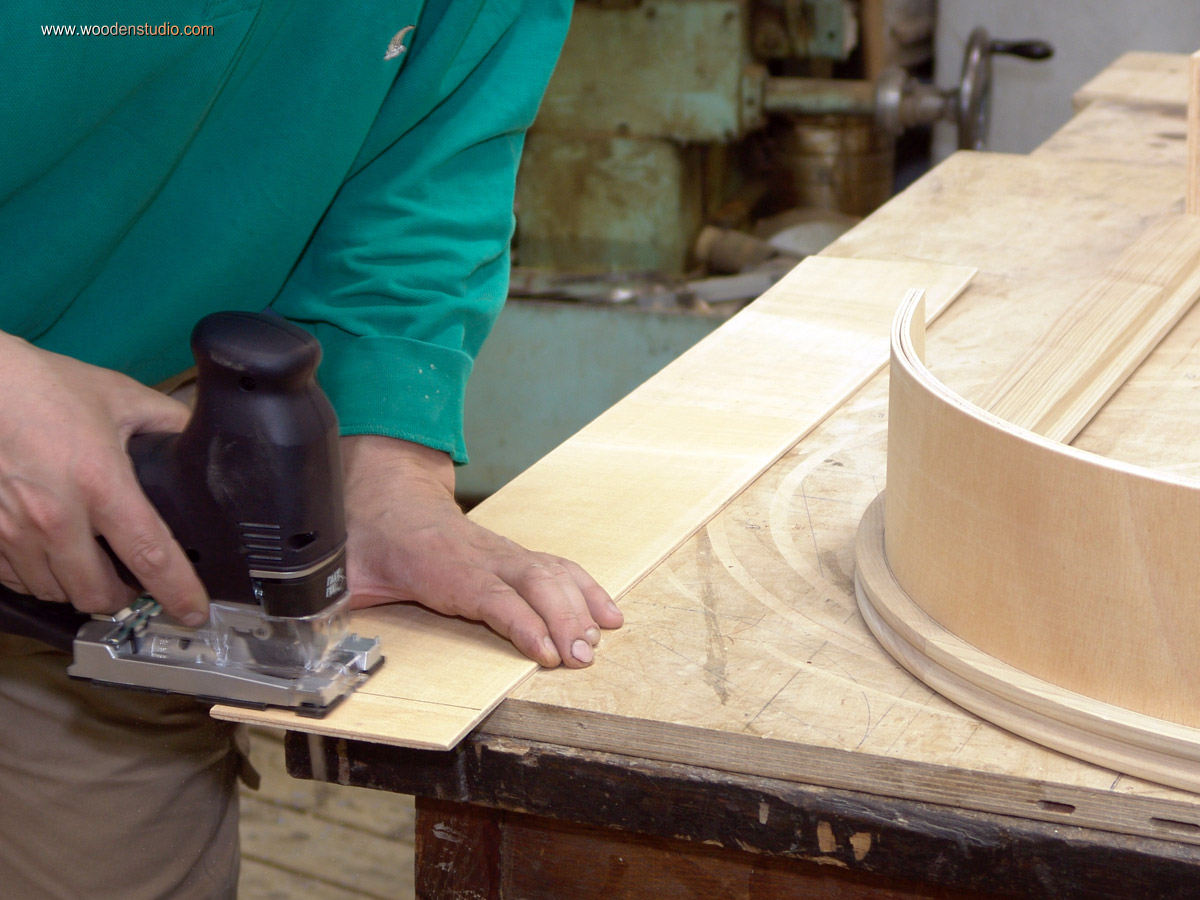

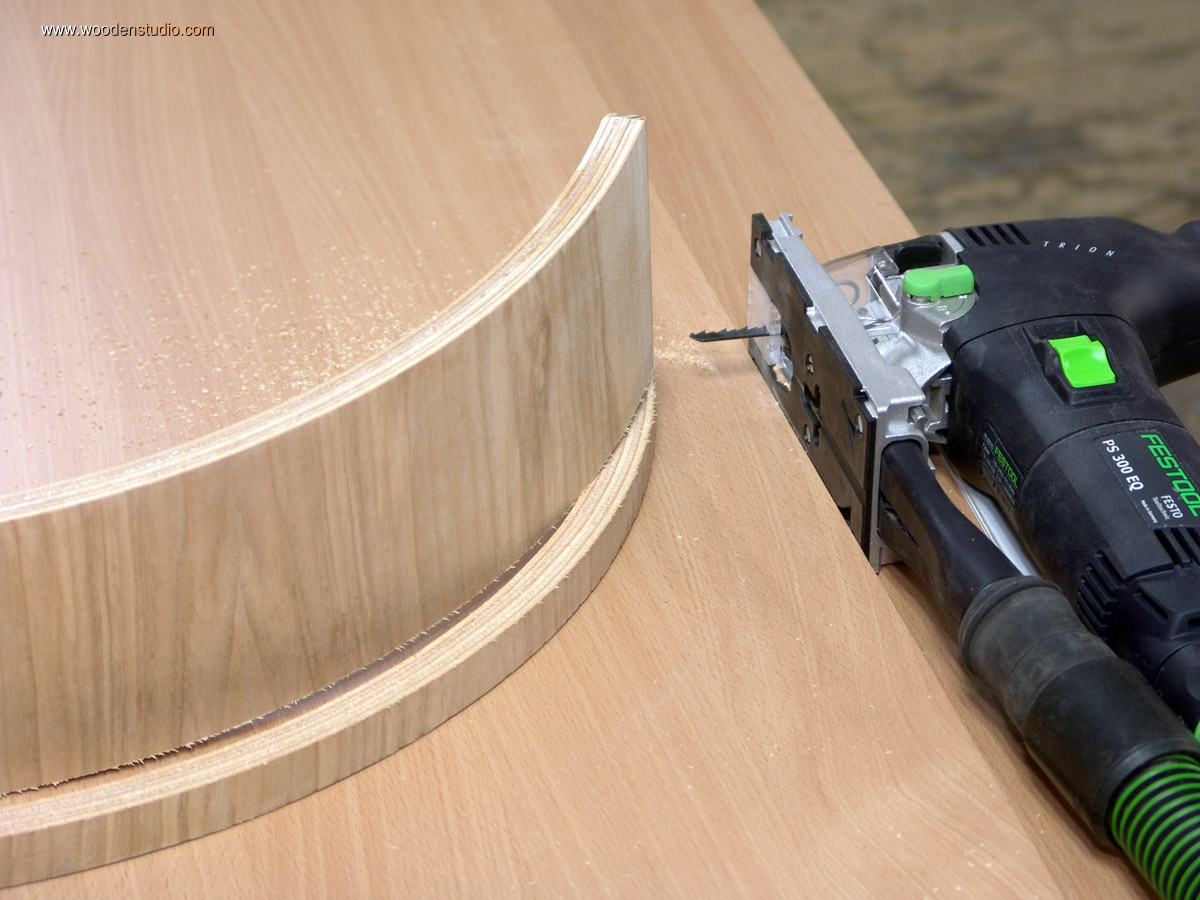

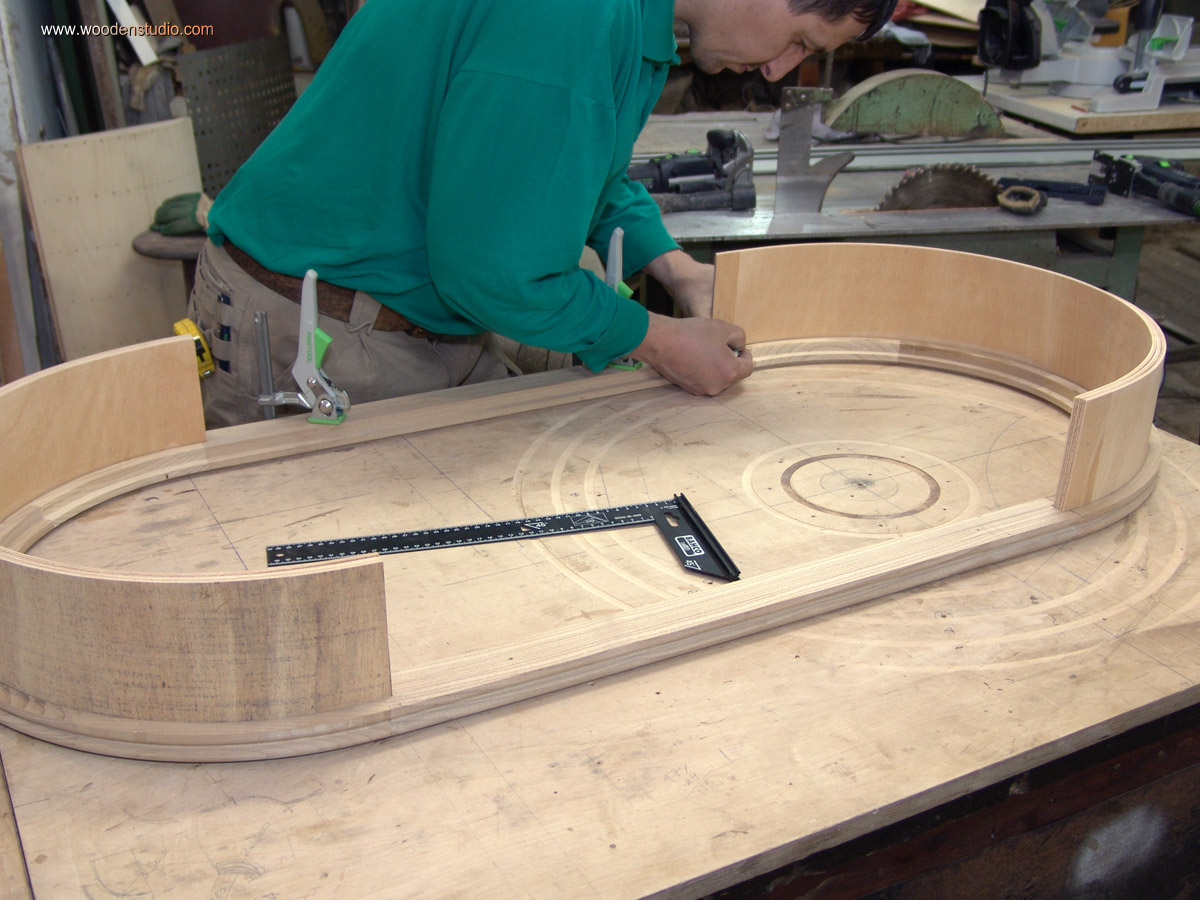

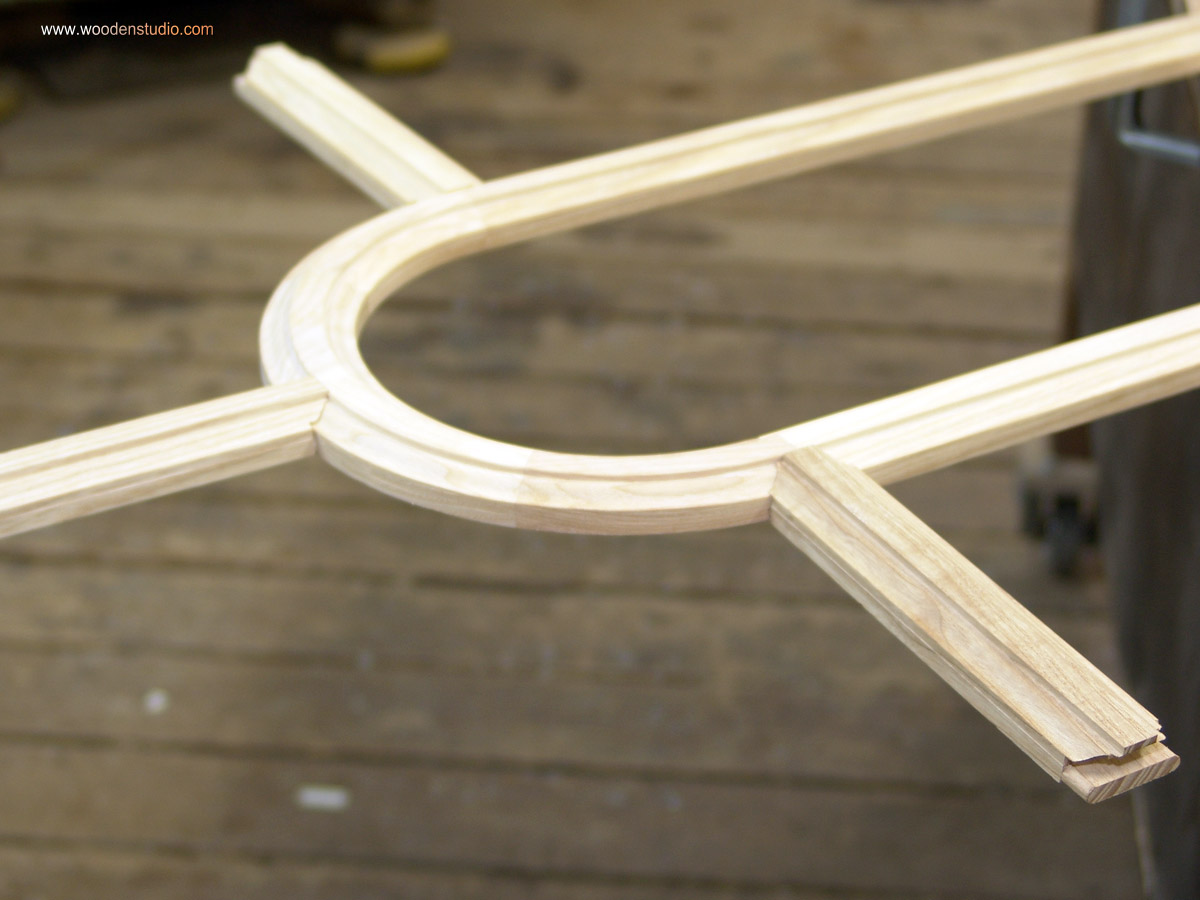

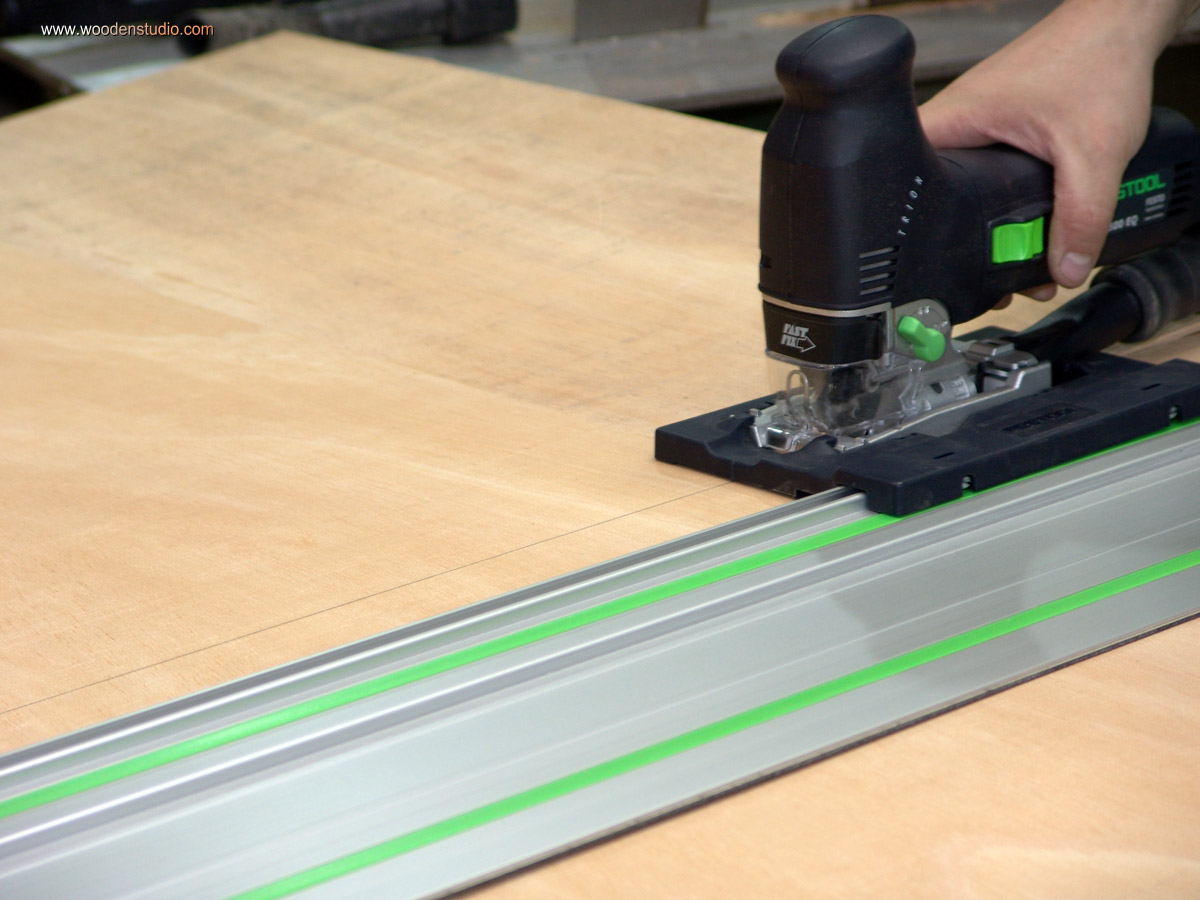

Для полукруглых стенок корпуса используются полоски фанеры склеенные между собой. Нижняя часть светильника украшена декоративным переплетом, собранным и разных элементов при помощи шиповой системы «Domino».

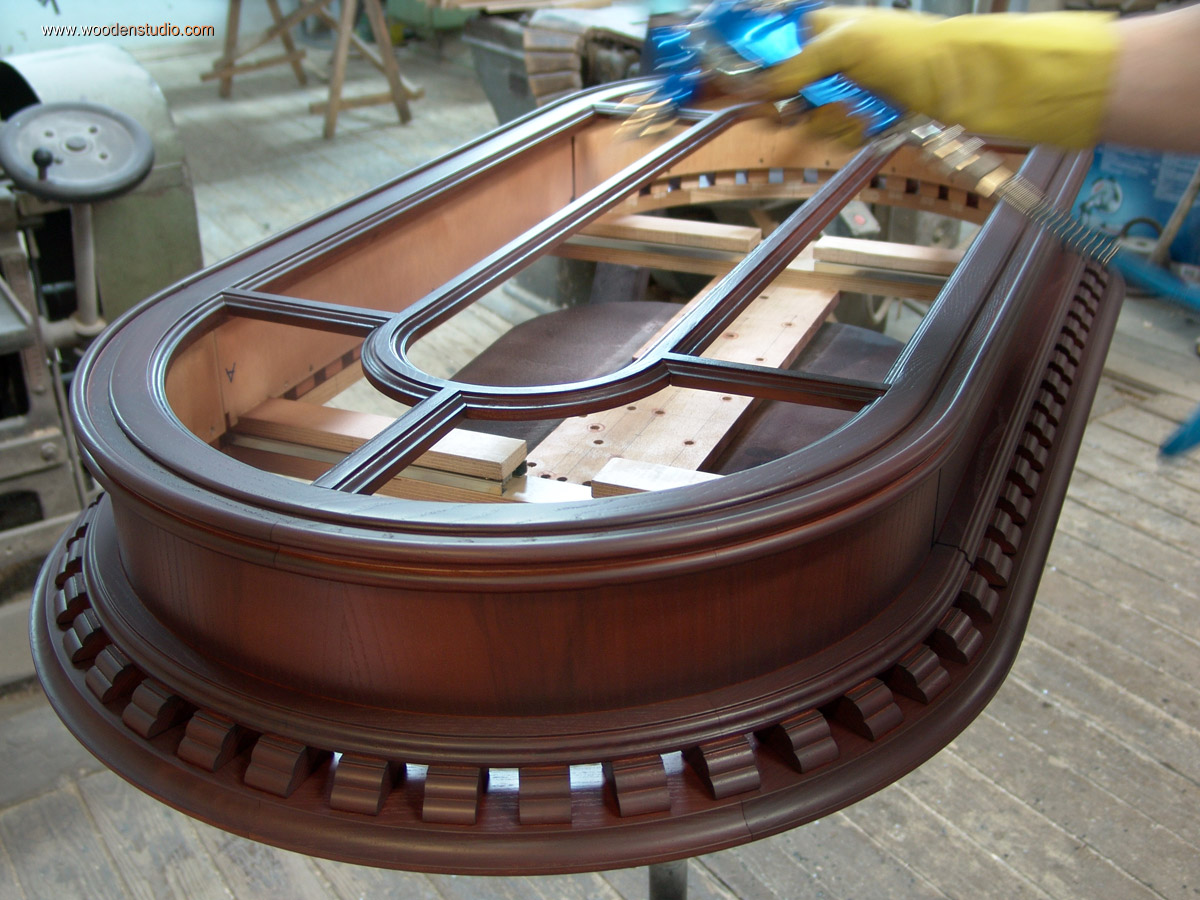

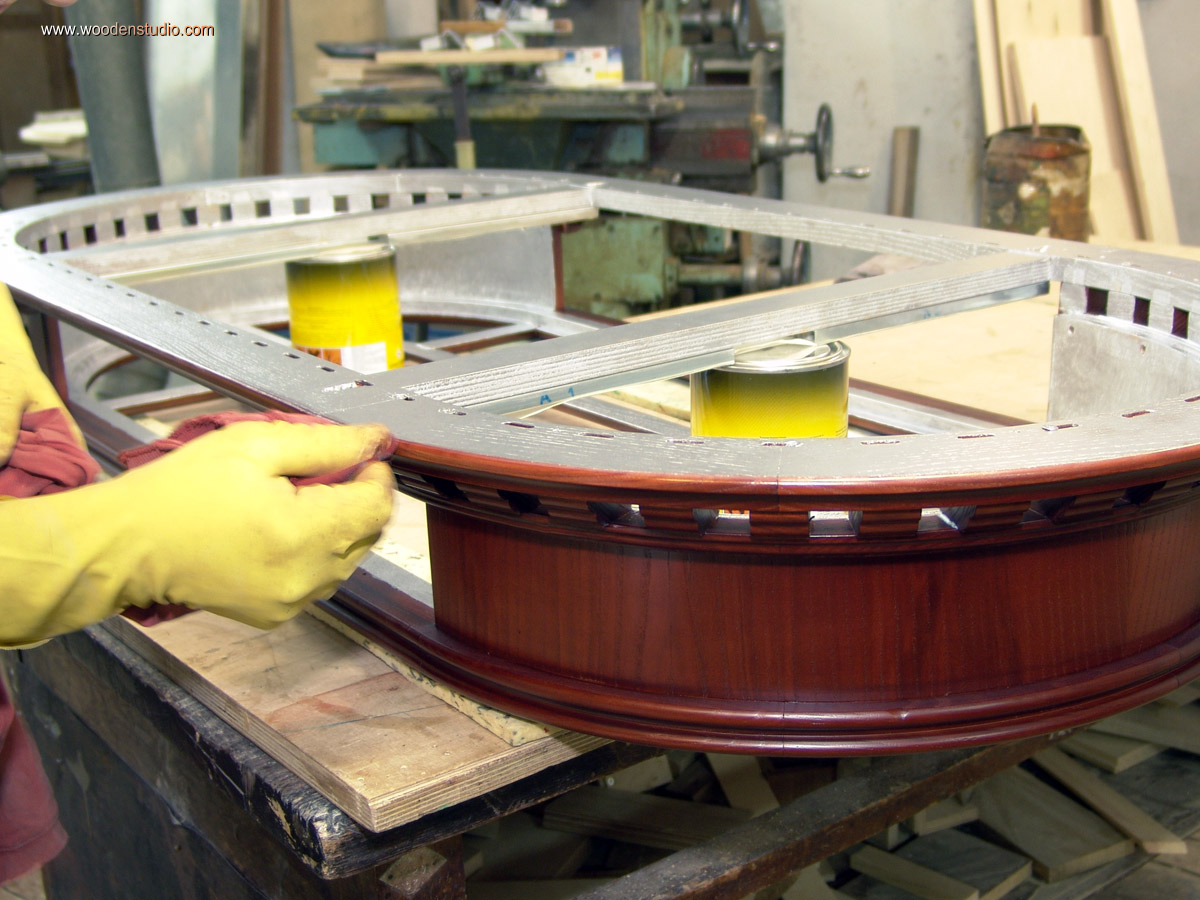

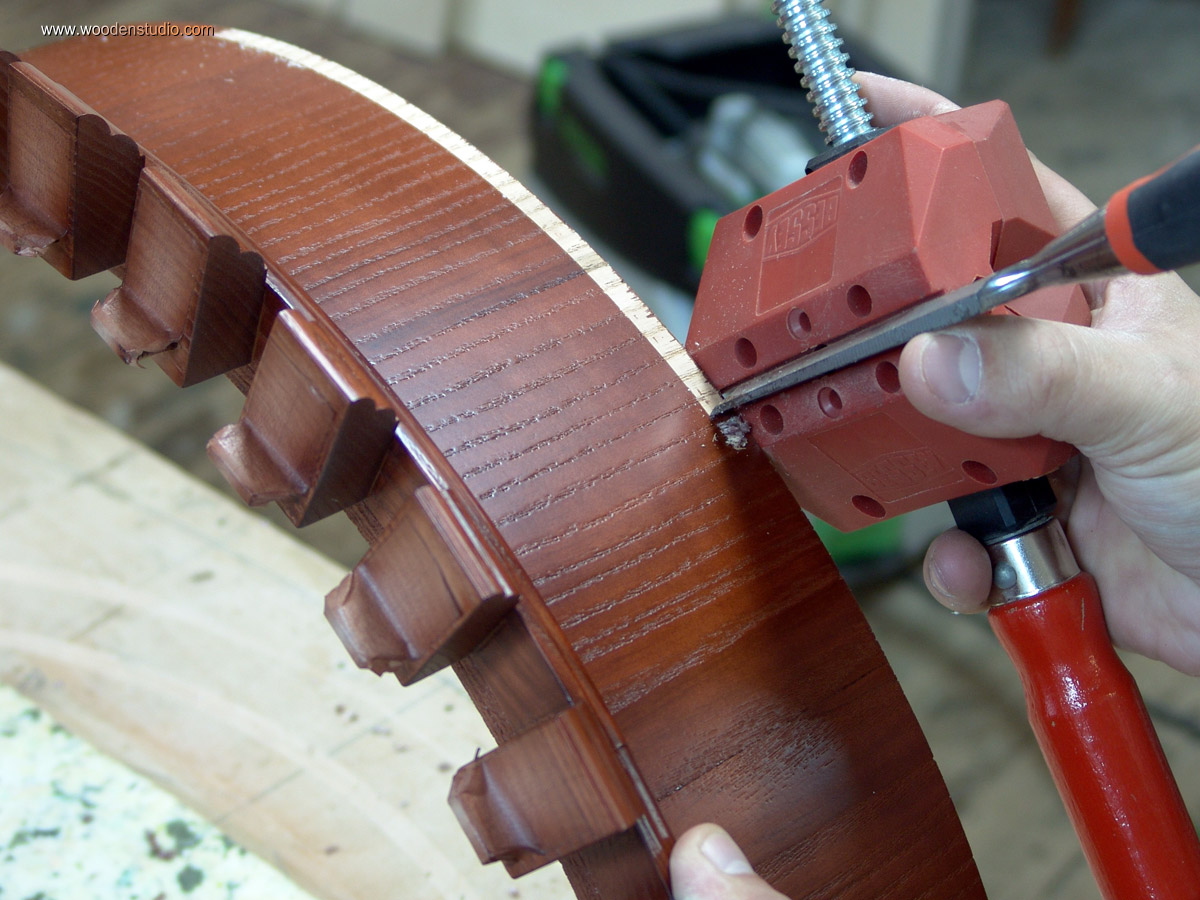

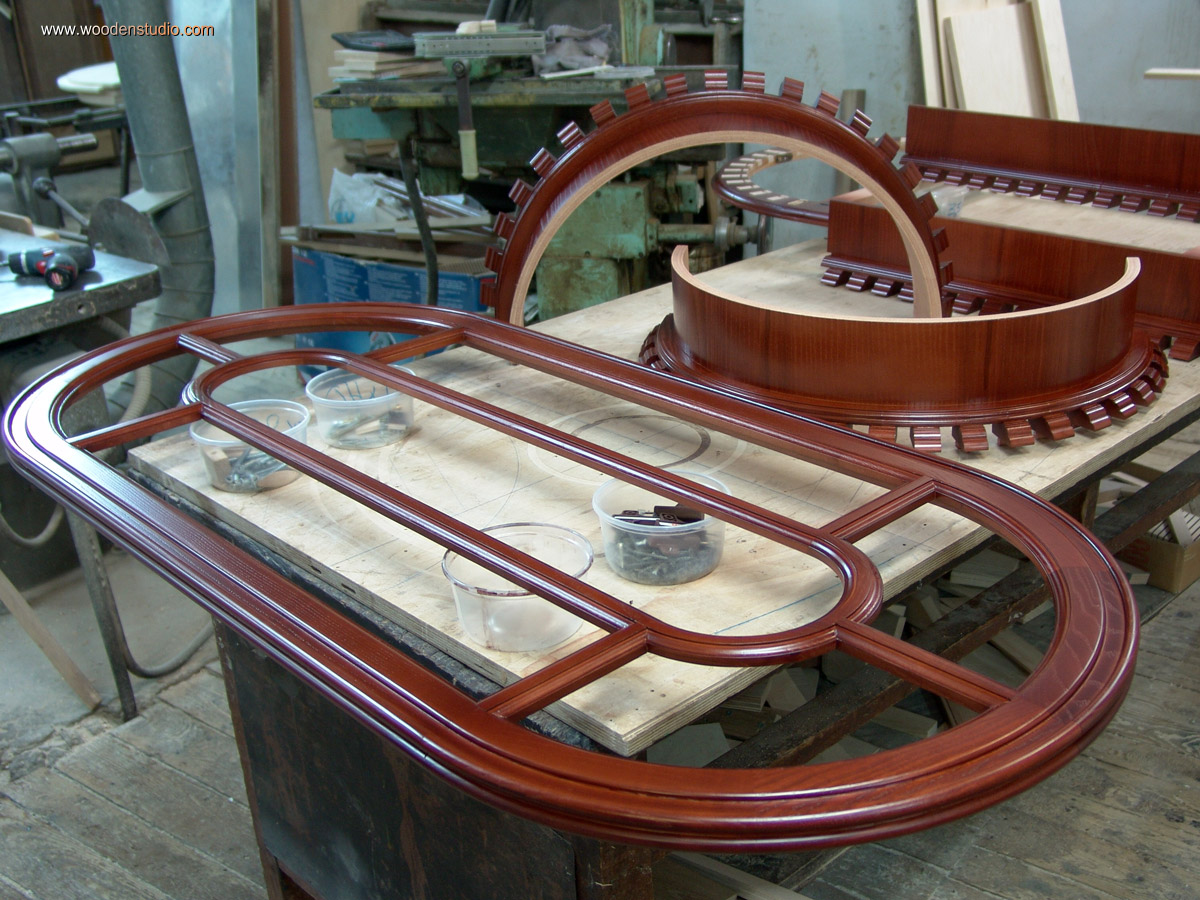

Так, как потолочный светильник имеет сложную форму, то покрытие следует наносить в несколько этапов. На первом этапе ЛКМ наносятся на отдельные детали. При этом все зоны склеивания необходимо защитить малярной лентой. Затем светильник собирается и подвергается окончательной обработке. Внутренняя часть корпуса обработана специальным светоотражающим покрытием.

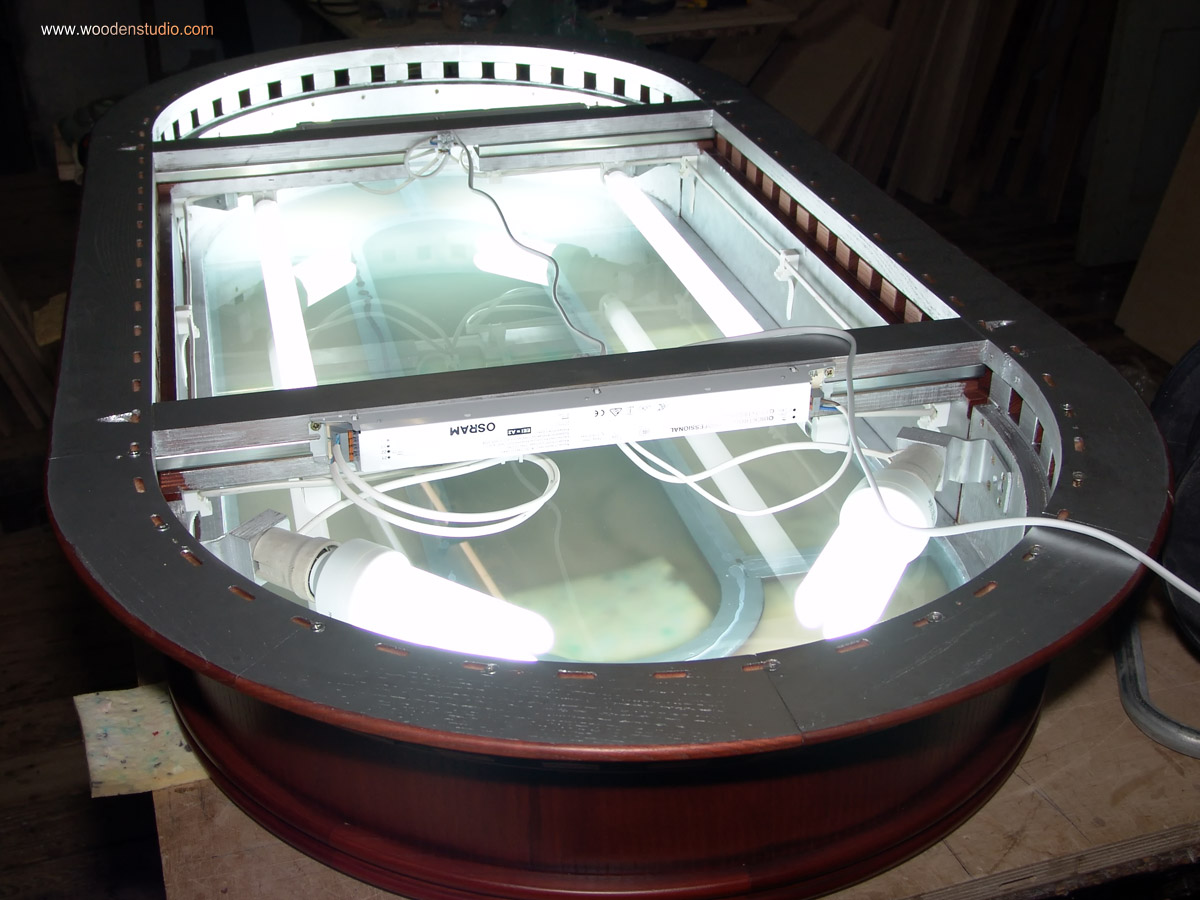

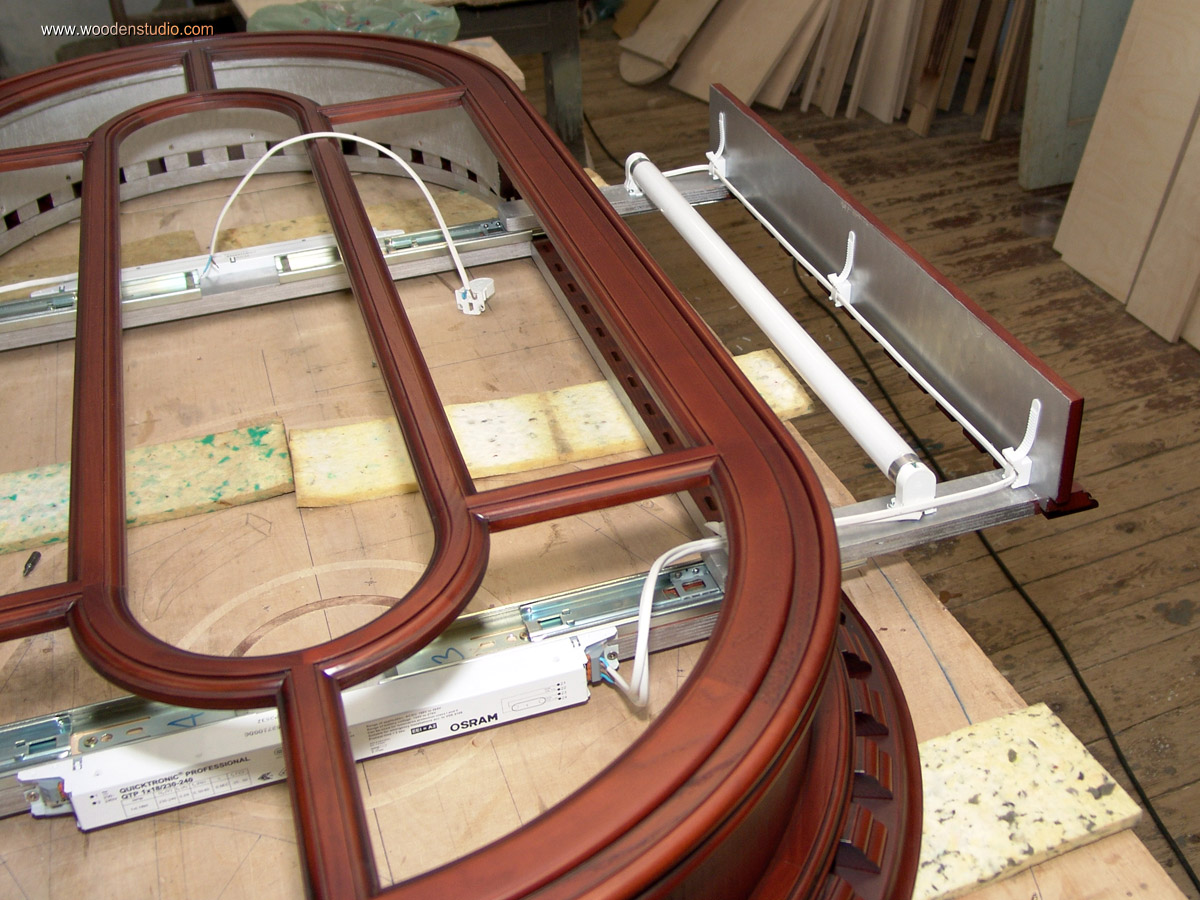

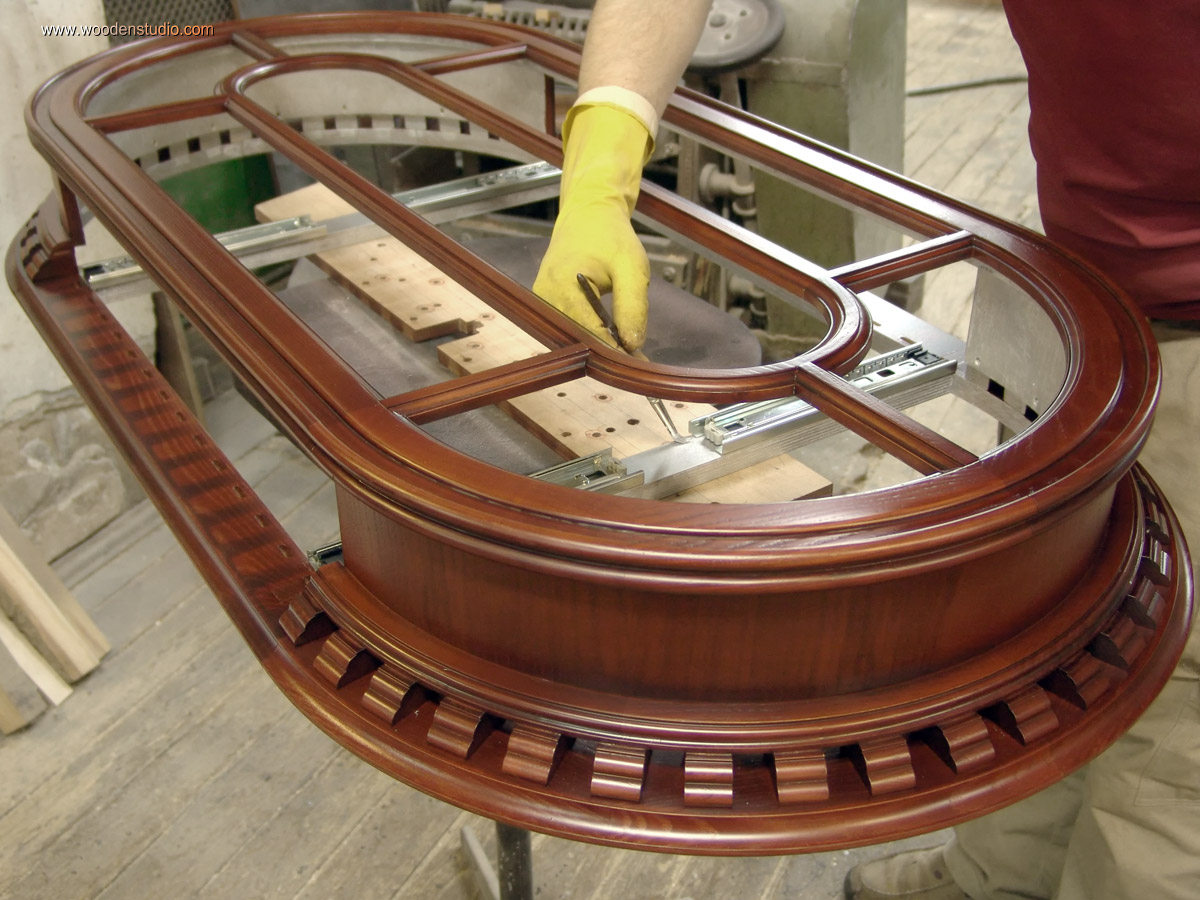

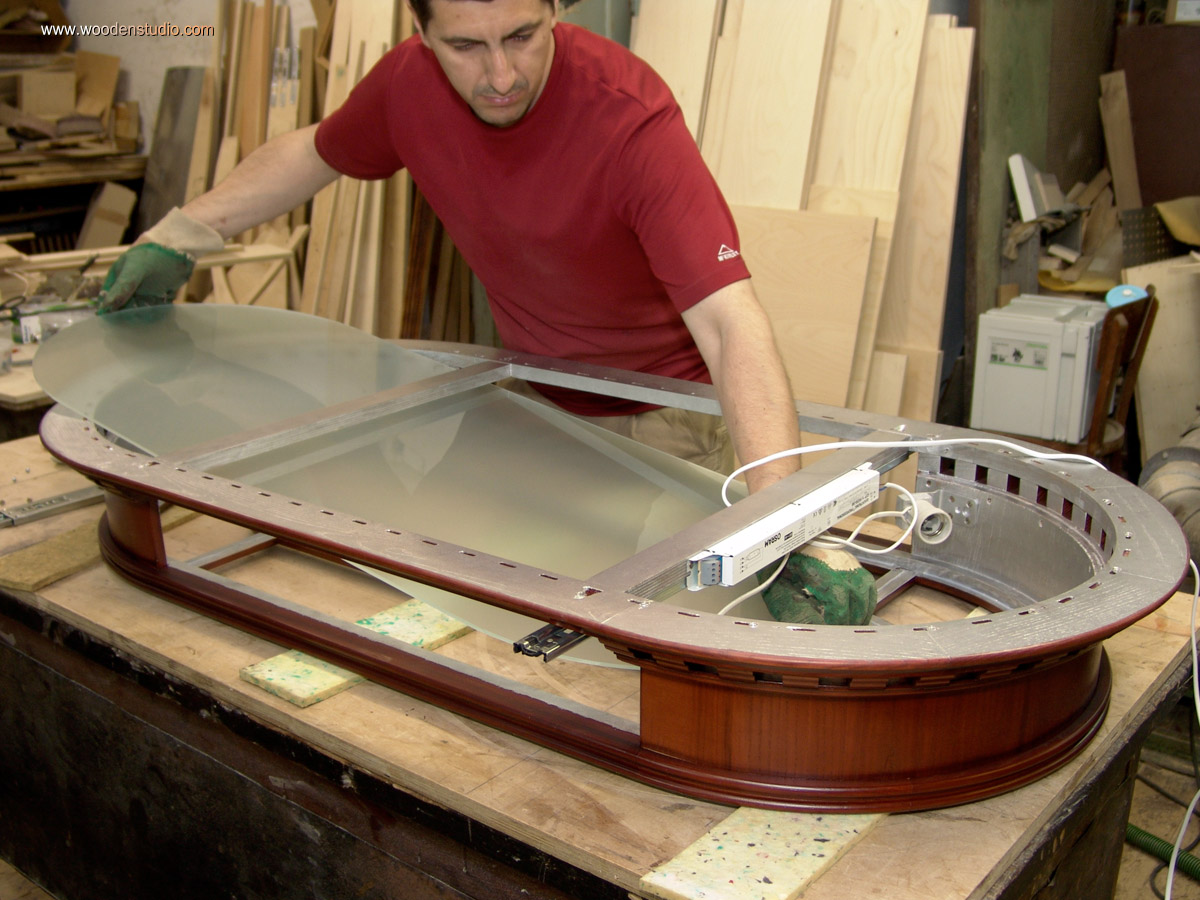

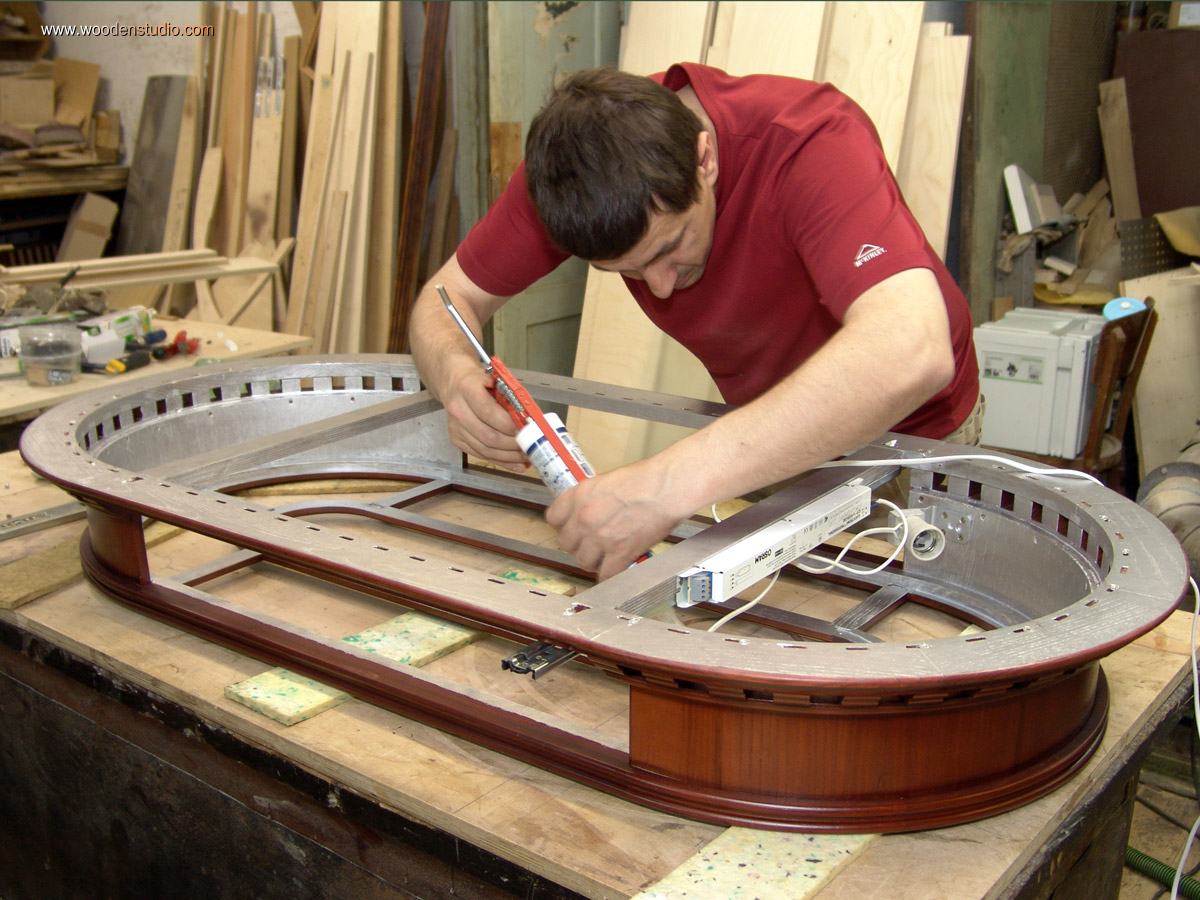

После того как лак высох, можно монтировать лампы и вклеивать стекло.

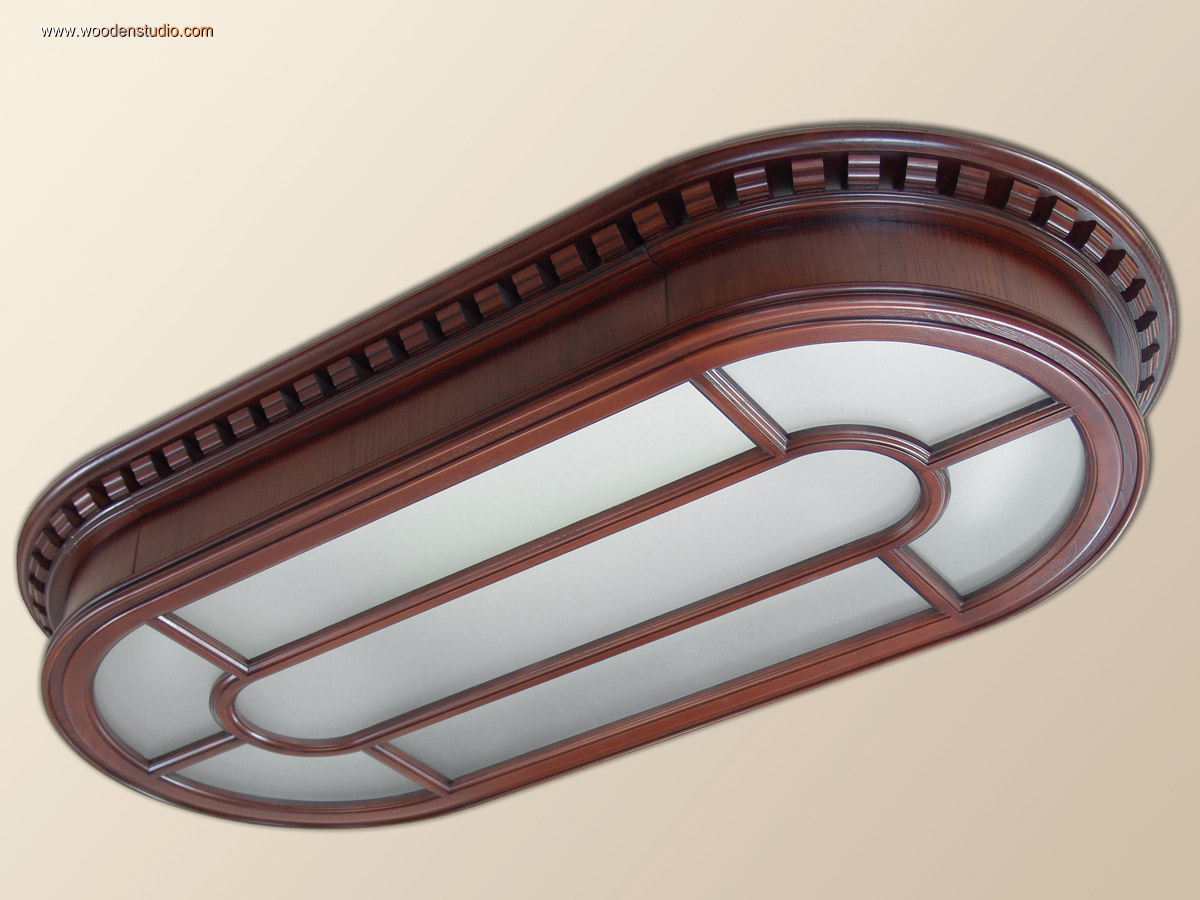

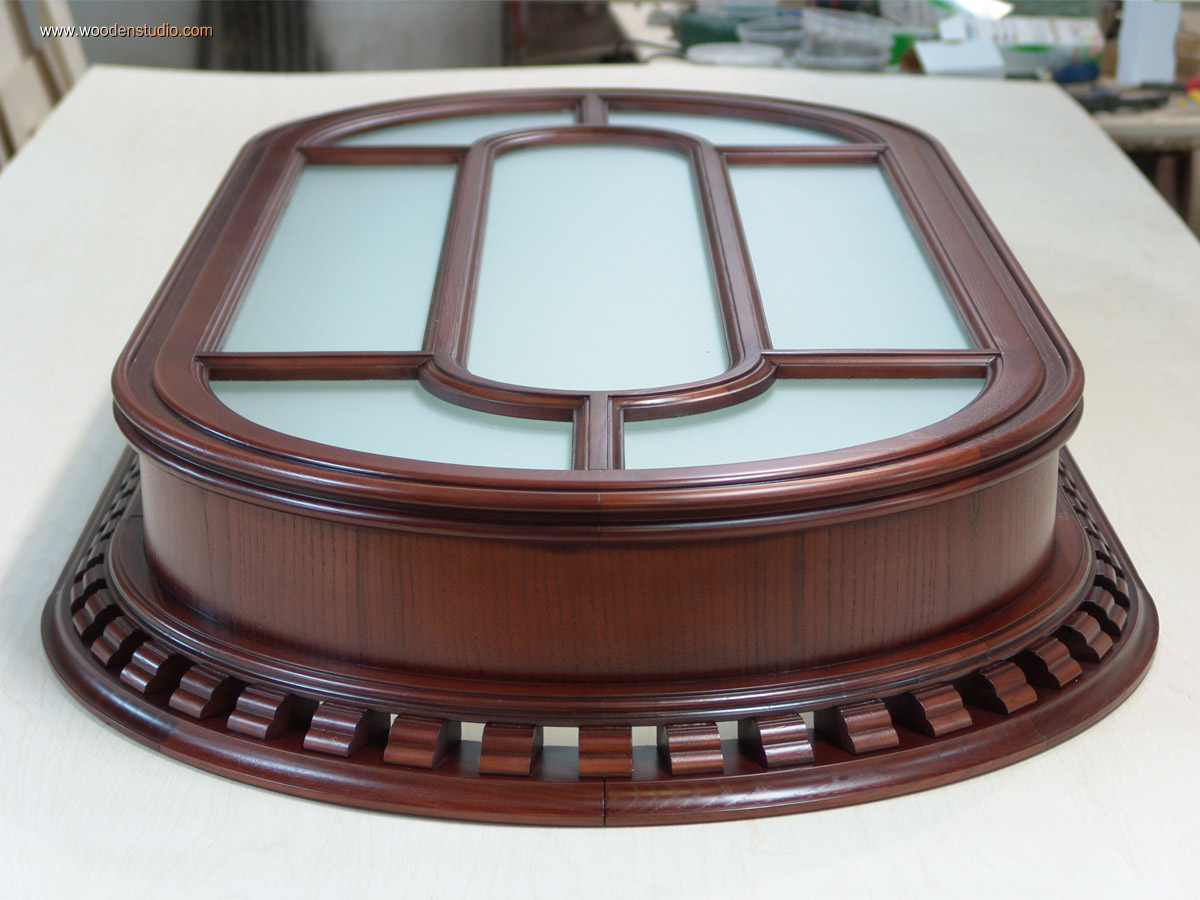

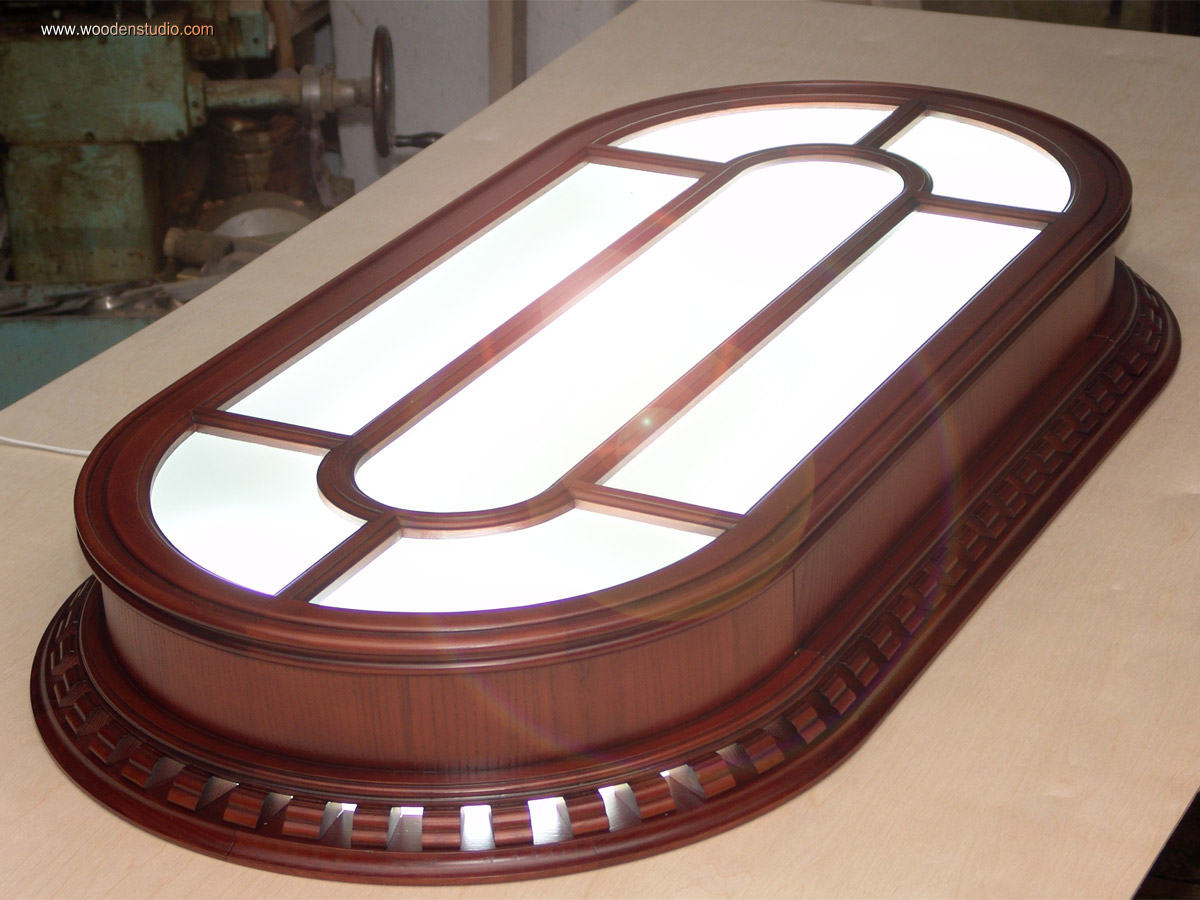

Первые испытания показали, что все работает. Немного насладившись результатом работы, передаю его в руки заказчика.

P.S. Светильник крепится непосредственно к потолку через специальные отверстия, расположенные под сухариками выдвижных боковин.
