Встроенный угловой шкаф в прихожую из ясеня.
( Понедельник, 14 Октября 2013. Автор: Дмитрий Довженко. Просмотров: 24465. )

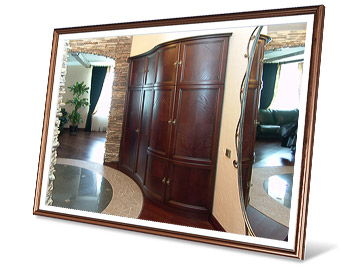

Встроенный угловой шкаф в прихожую из ясеня со скругленными фасадами

Проект: май 2008

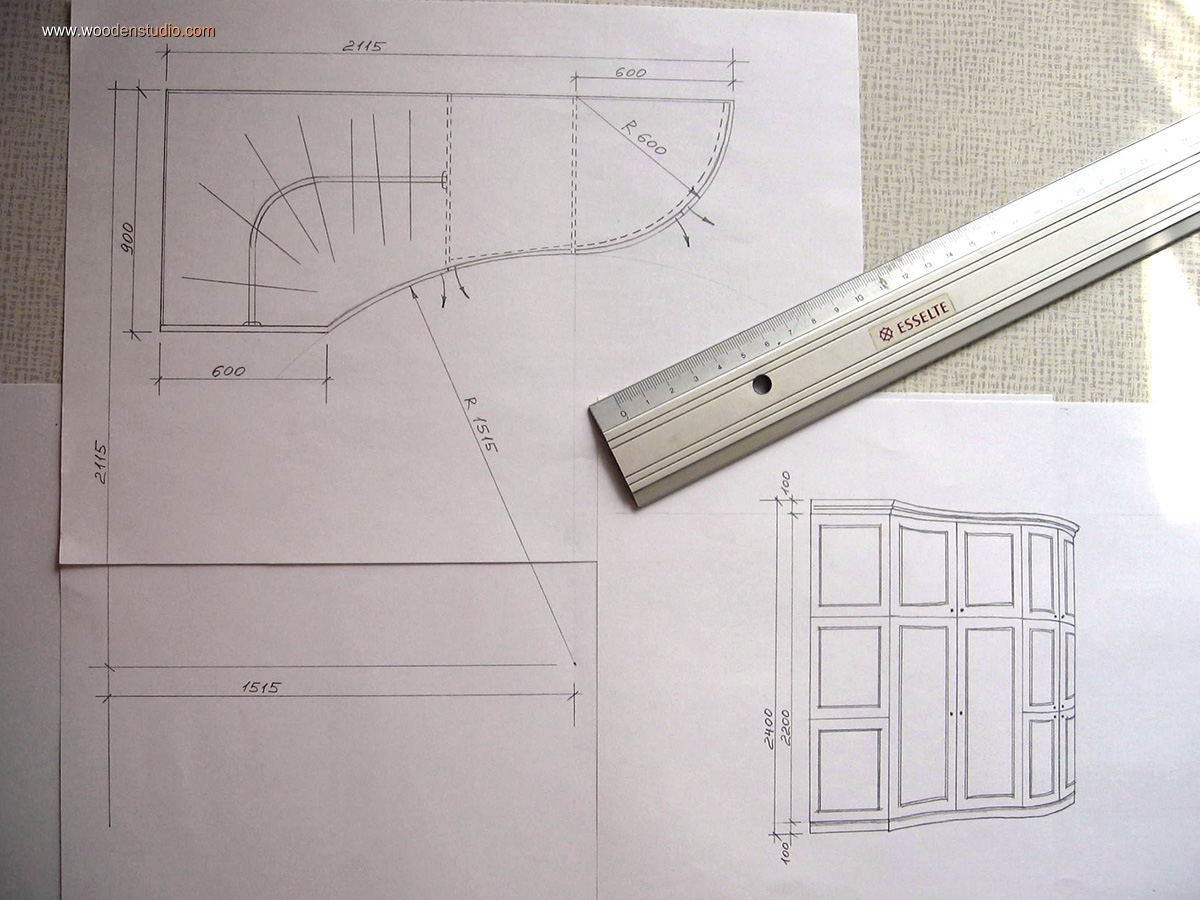

Когда дизайнер предоставил мне эскиз с некоторыми размерами и на словах изложил идею проекта, то стало понятно, что изделие несколько сложнее, чем может показаться на первый взгляд.

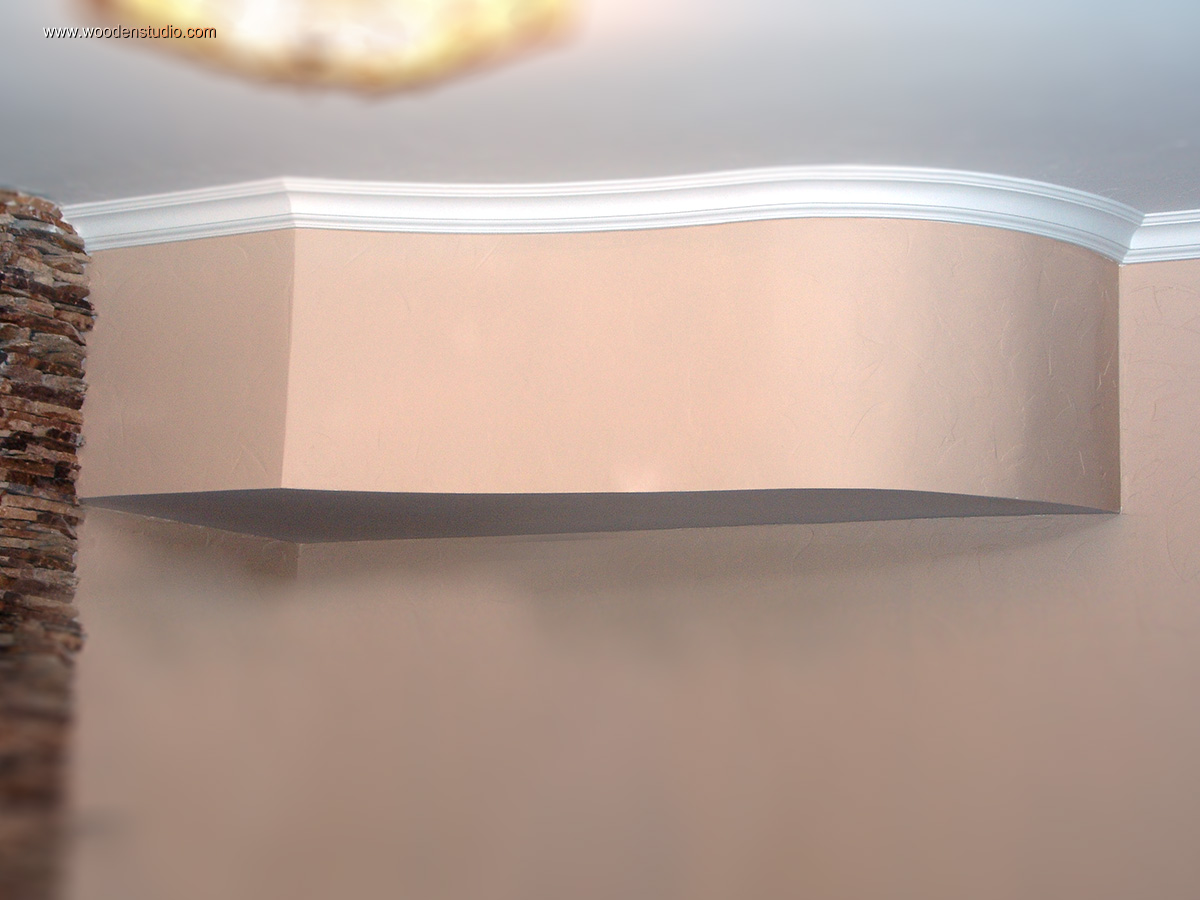

На самом деле шкаф не только угловой, он еще и встроенный. Шкаф встраивается в нишу за колонной, а линия фасада должна повторить форму гипсокартонного короба нависающего с потолка.

Как раз здесь кроются «подводные камни». Форма шкафа была заложена еще на этапе строительных работ, но по факту реальные и проектные размеры значительно отличались друг от друга, а форма гнутого короба так же не соответствовала проектной.

Чтобы точно снять размеры, на полу был разложен большой лист картона, на который при помощи отвеса и карандаша перенесена форма гипсокартонного короба.

Далее занес координаты всех контрольных точек в компьютер и на их основе вывел плавную кривую, которая наиболее близко подходила к форме гипсокартонного короба. По этой линии будут гнуться фасадные элементы и изготавливаться детали корпуса встроенного шкафа в прихожую.

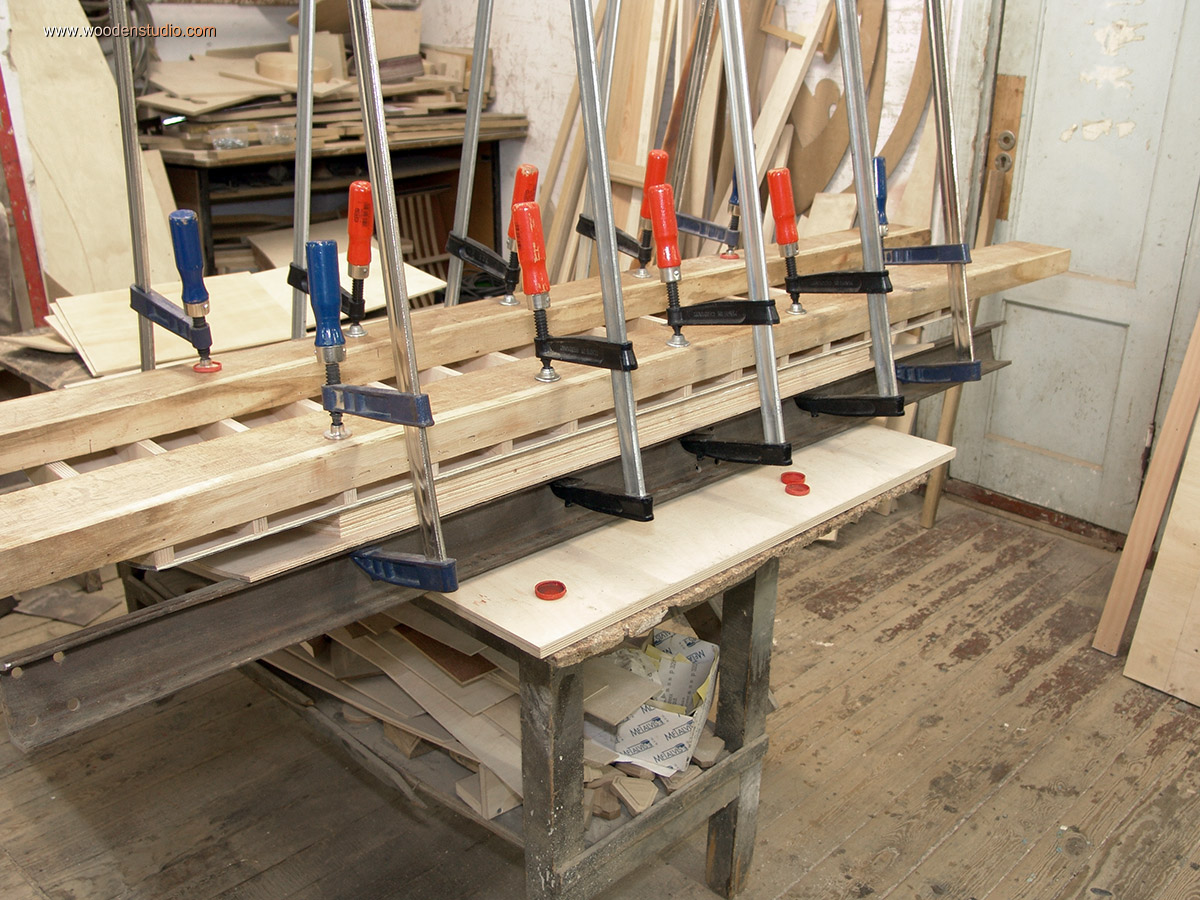

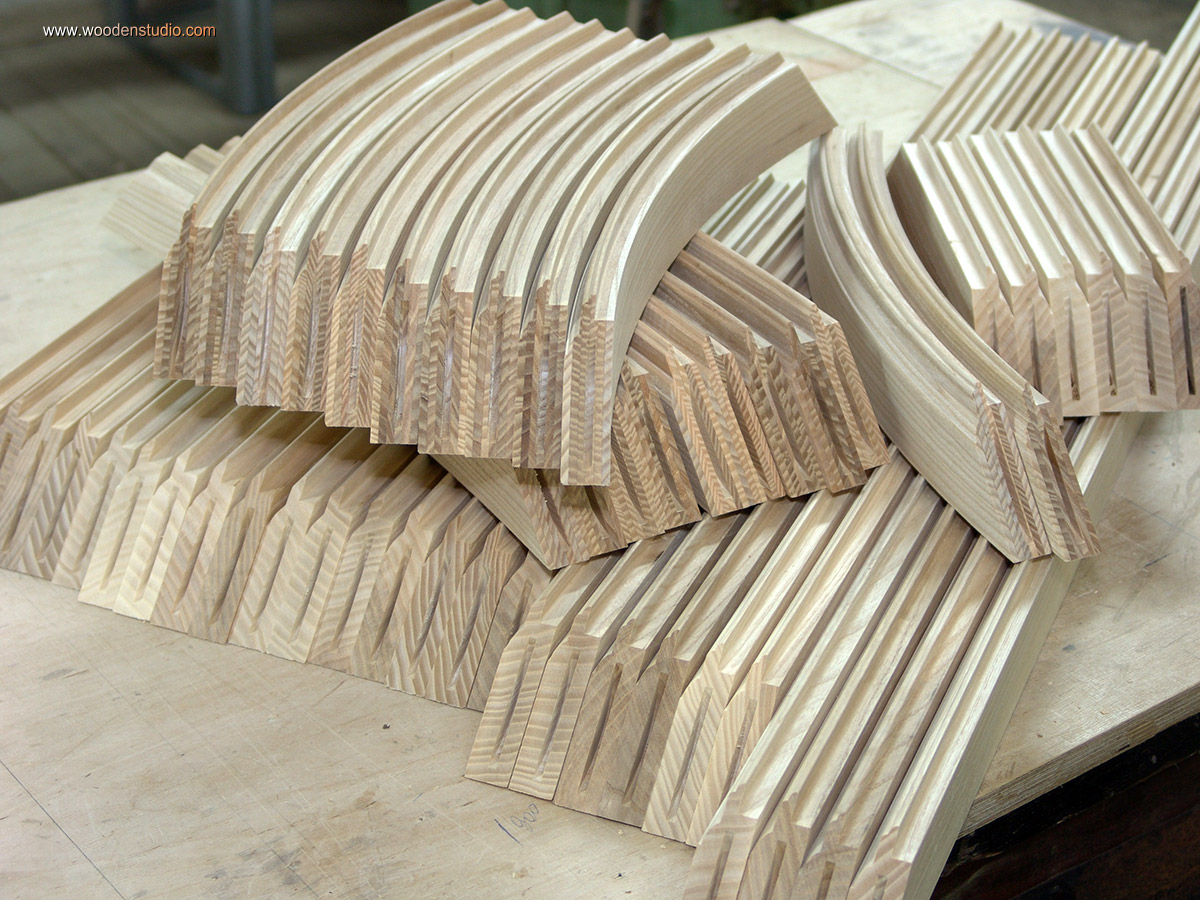

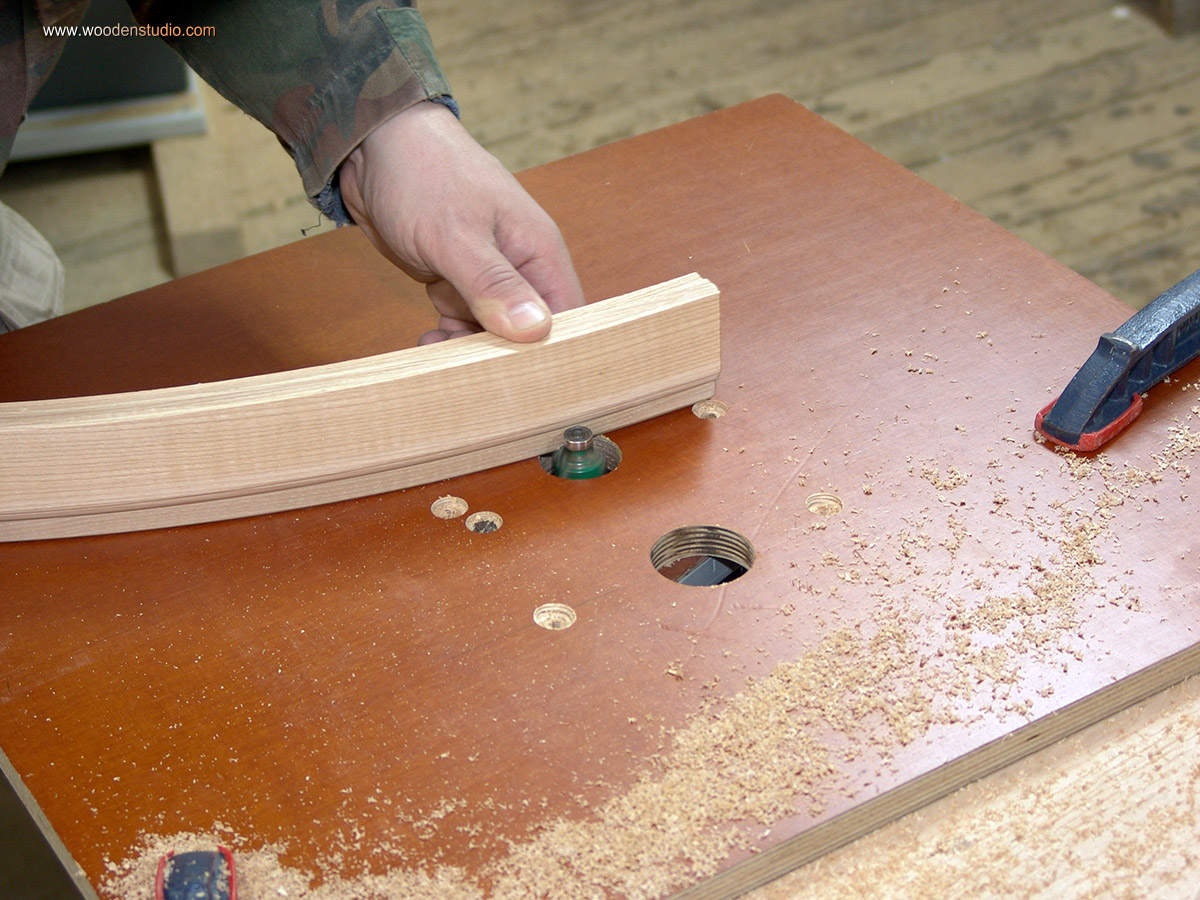

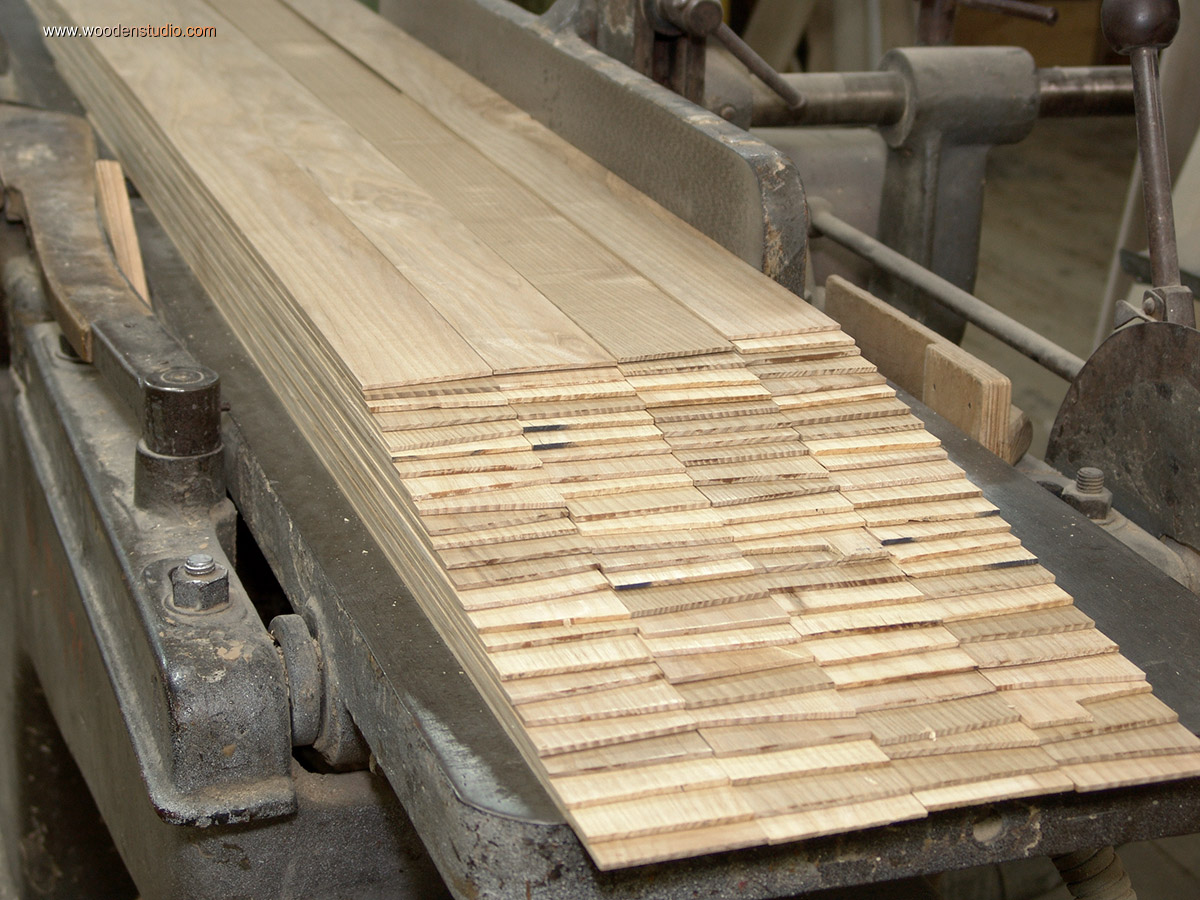

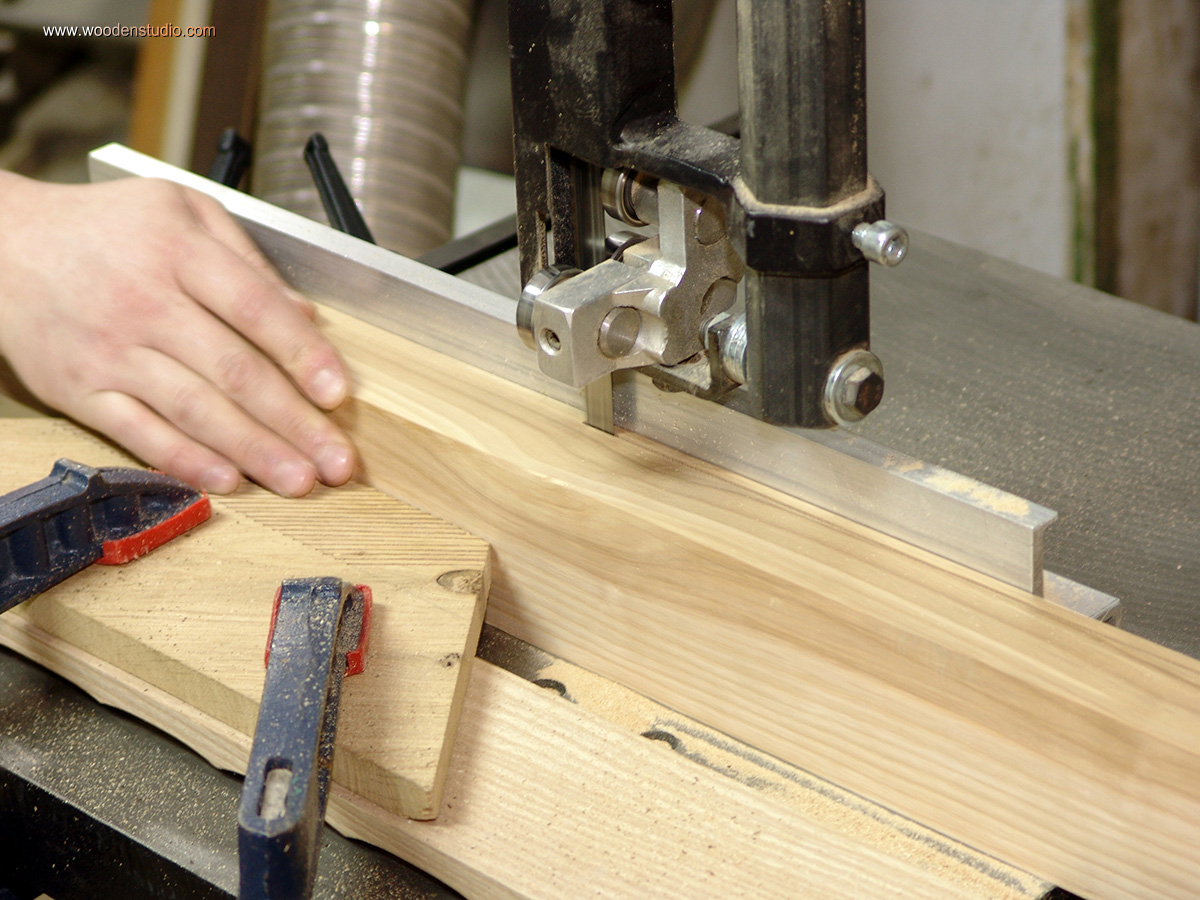

Для того чтобы изготовить гнутый фасад, распустил доску ясеня 50мм на бруски. Бруски после обработки и калибровки разрезал на тонкие ламели. Полученные ламели гнул и клеил в специальной форме, радиусы которой соответствовали рассчетным. После этого детали профилировал и торцевал в размер под под углом 45° градусов.

Дверные рамки собирались «на ус» при помощи ламельного фрезера.

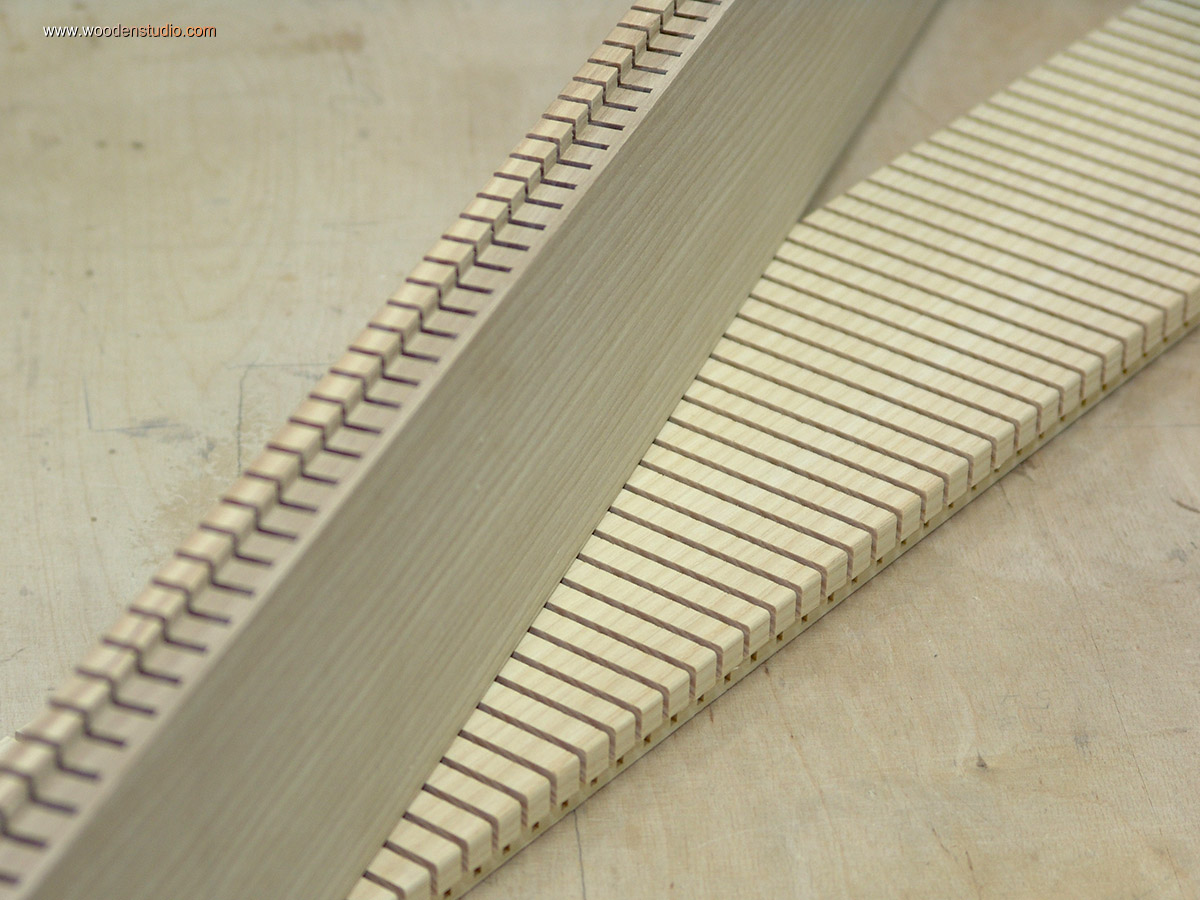

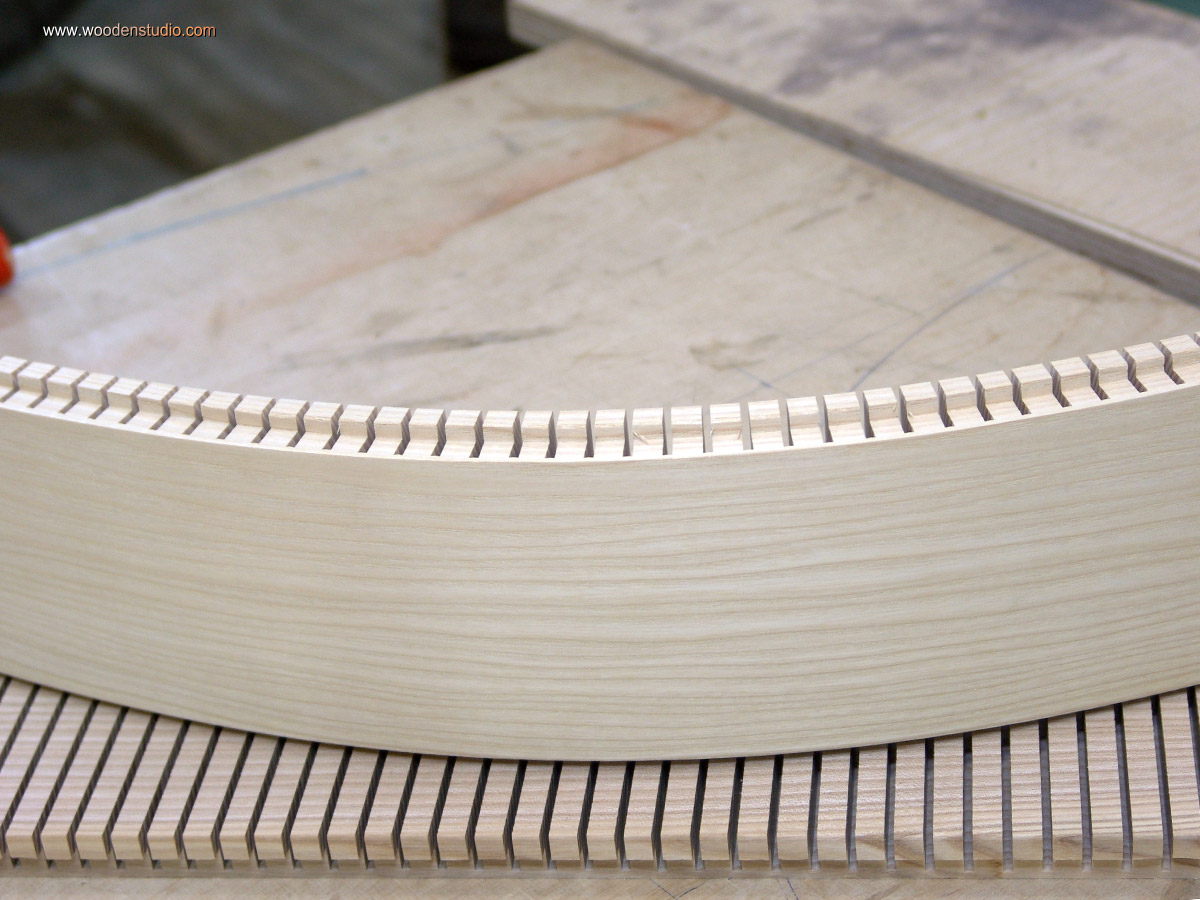

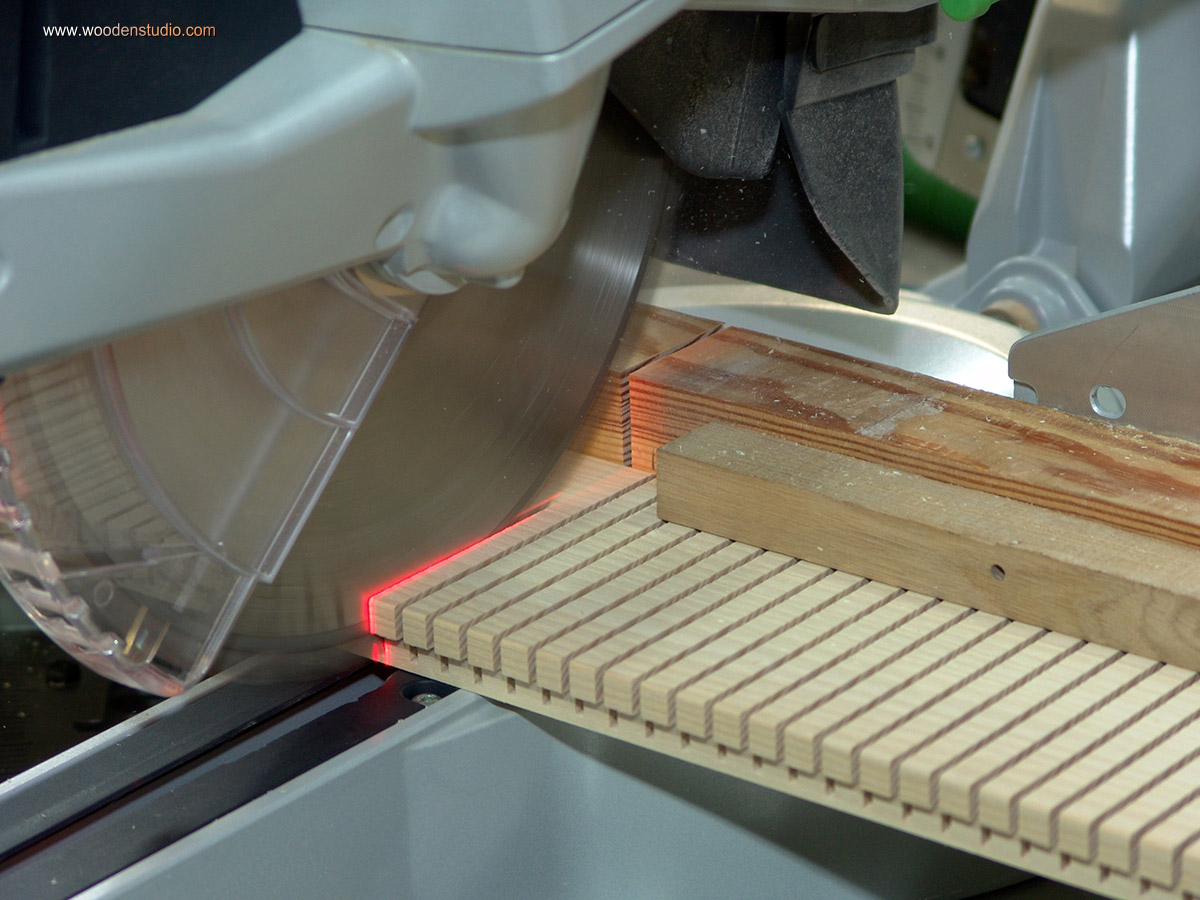

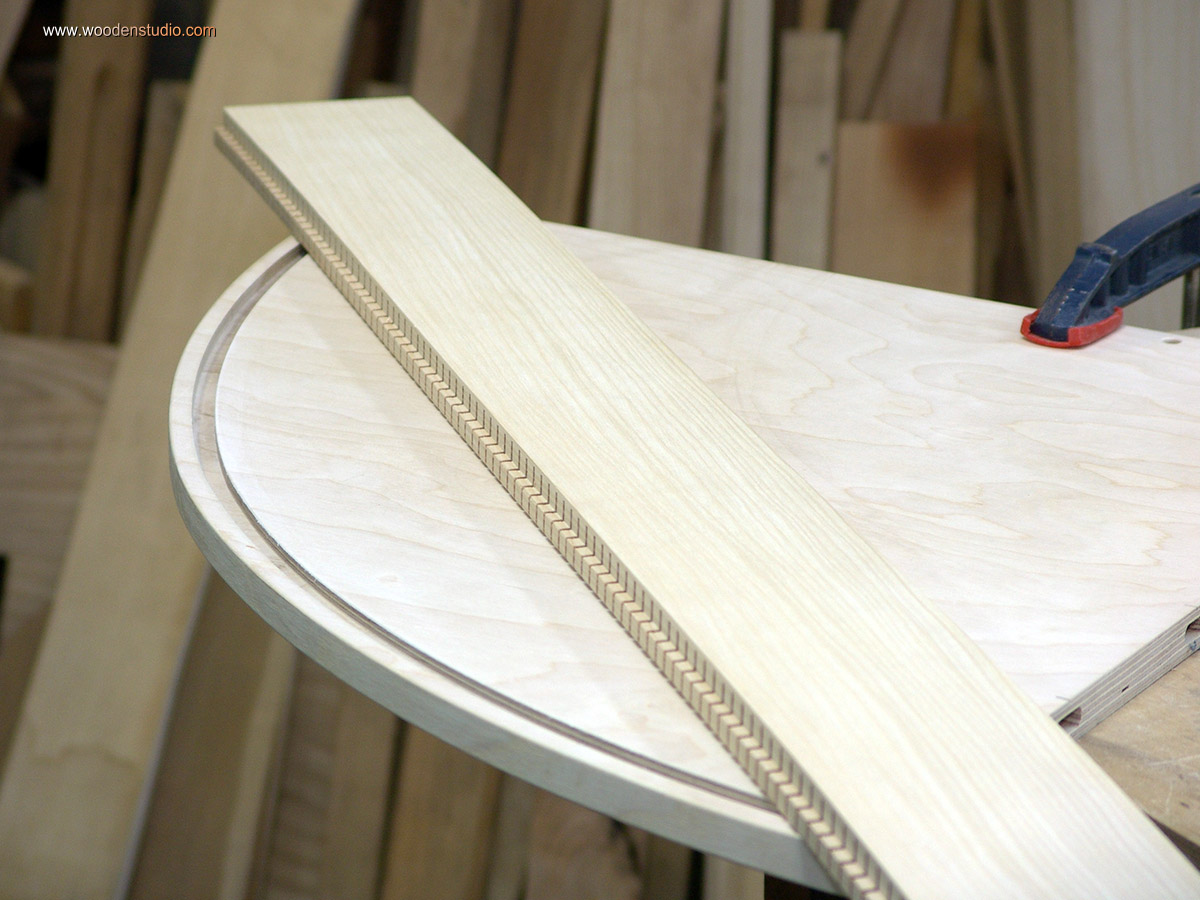

Цоколь должен повторить линию фасада. Для его изготовления использовал доску ясеня сечением 20×110. На торцовке с протяжкой в доске сделал поперечные надрезы оставив 2,5мм.

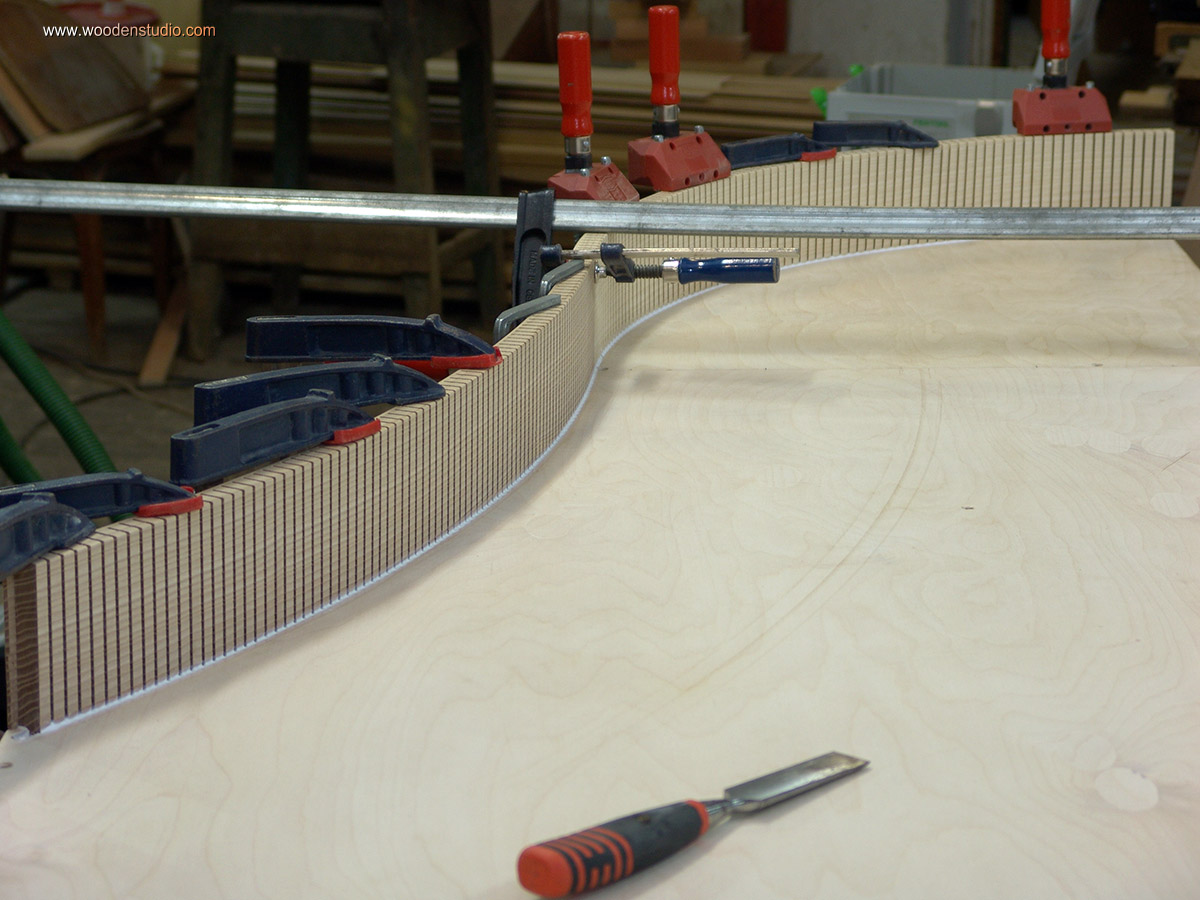

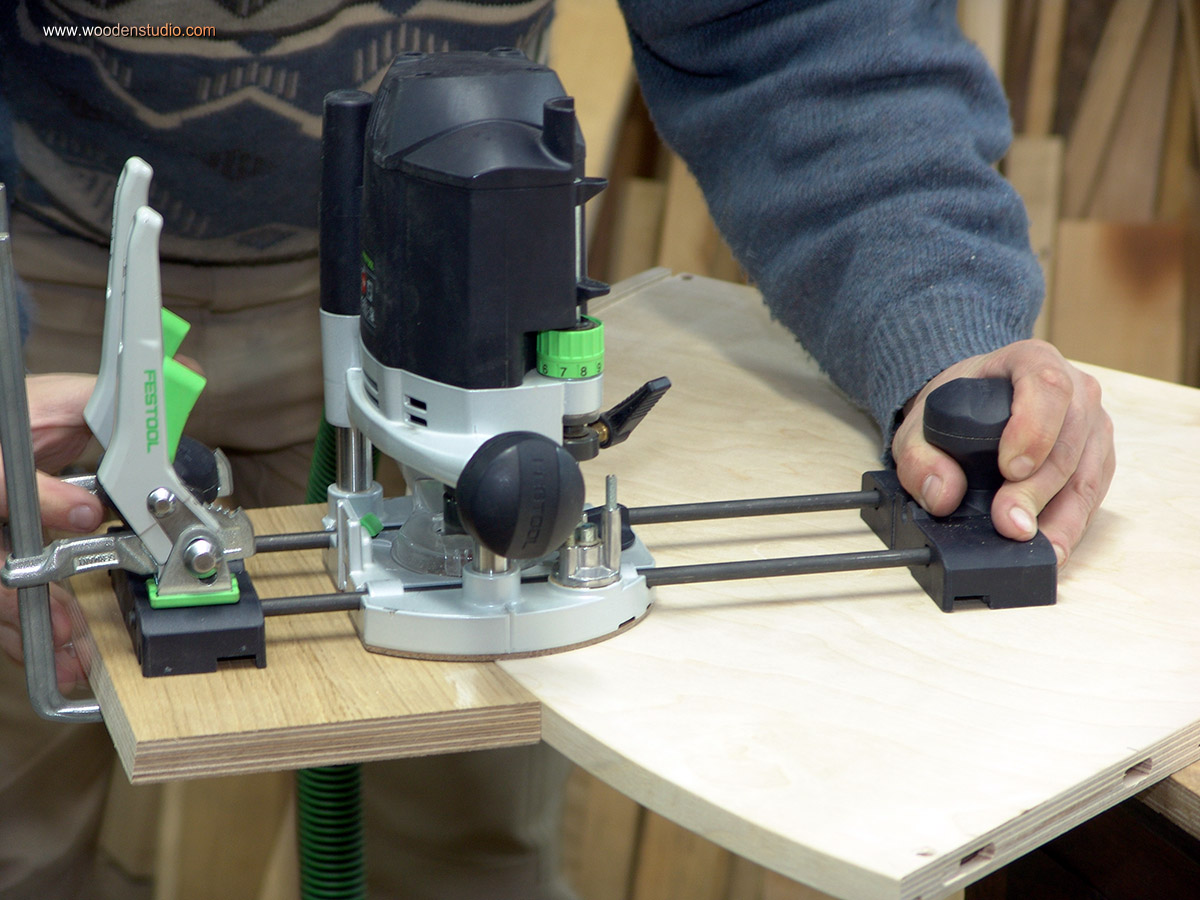

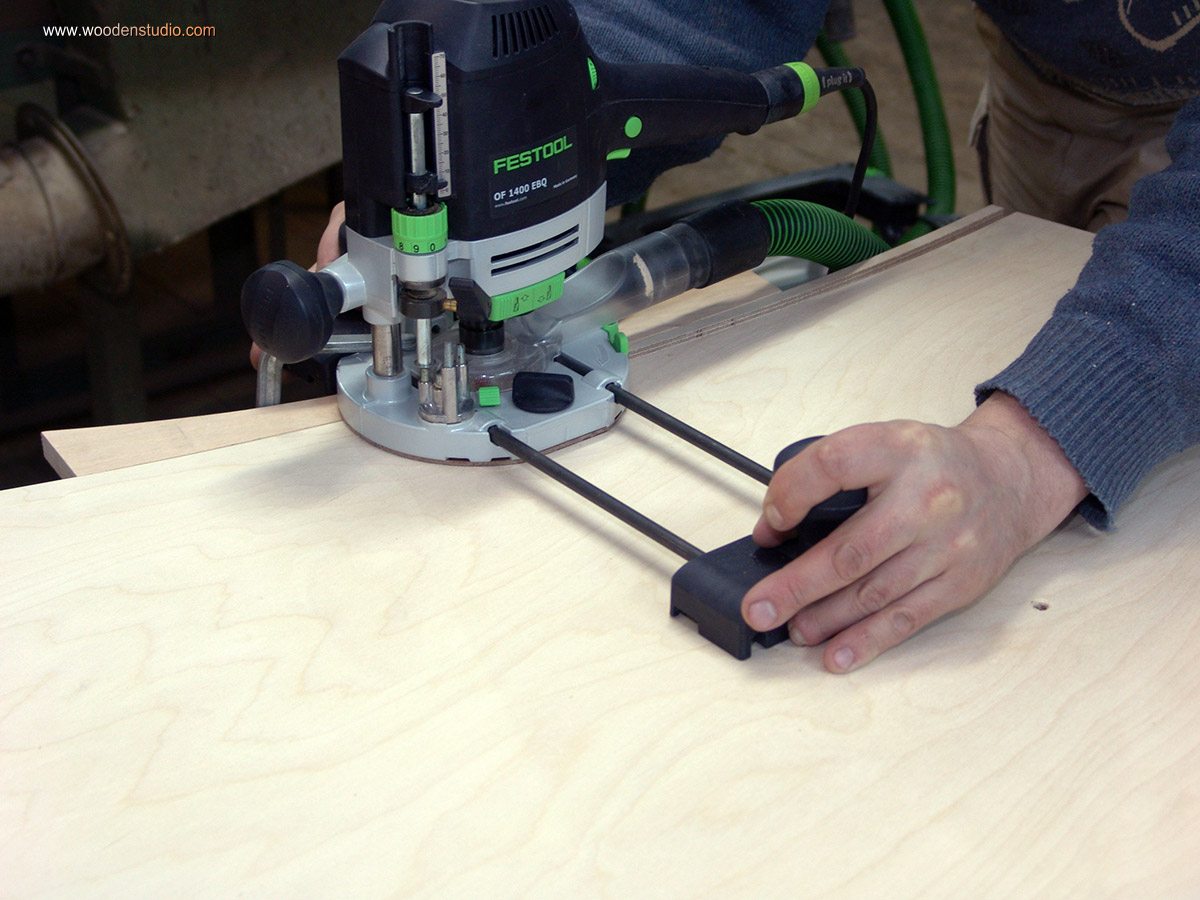

В нижних элементах корпуса выбрал паз 10×10мм с отступом от кромки 10мм. В этот паз вклеилась надрезанная заготовка цоколя, точно повторяя форму кромки. После высыхания клея, «ребра» изнутри были дополнительно укреплены слоем фанеры.

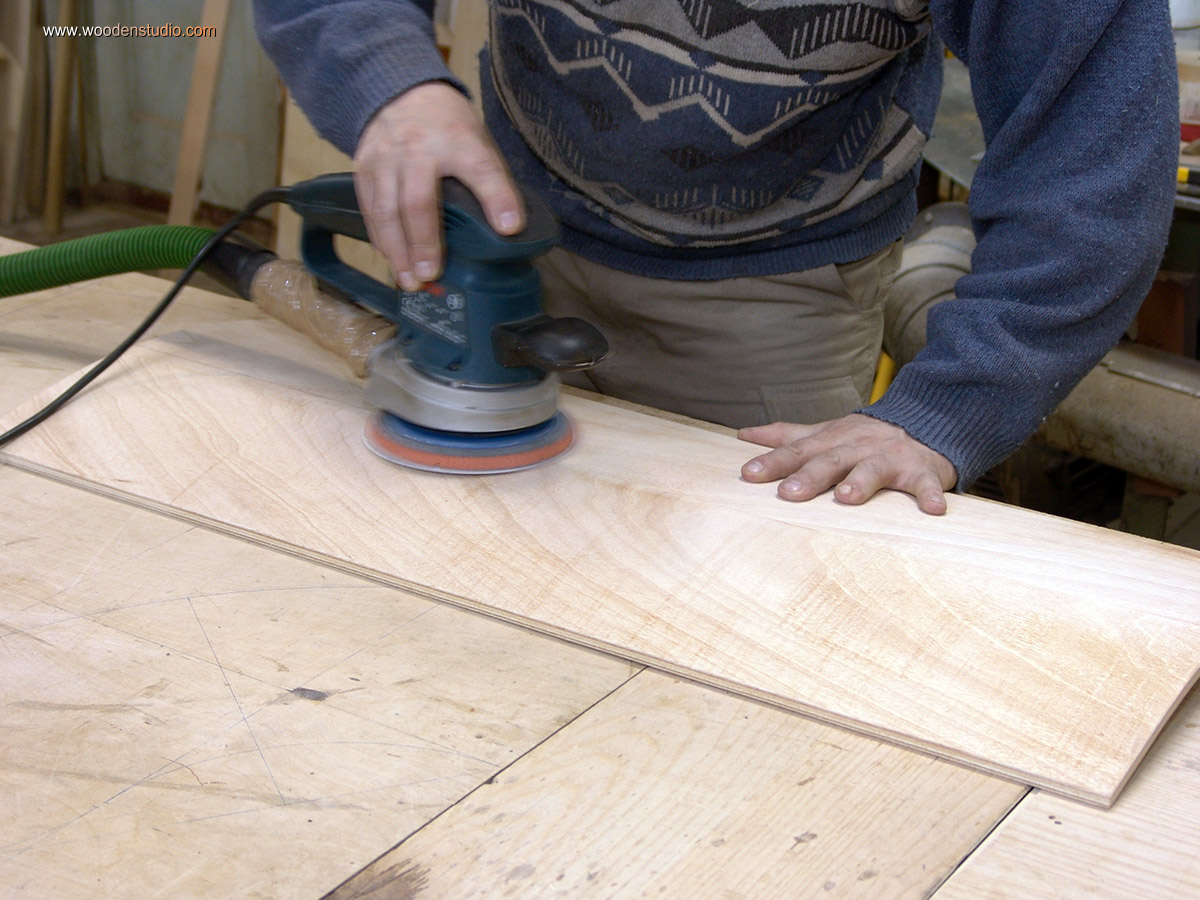

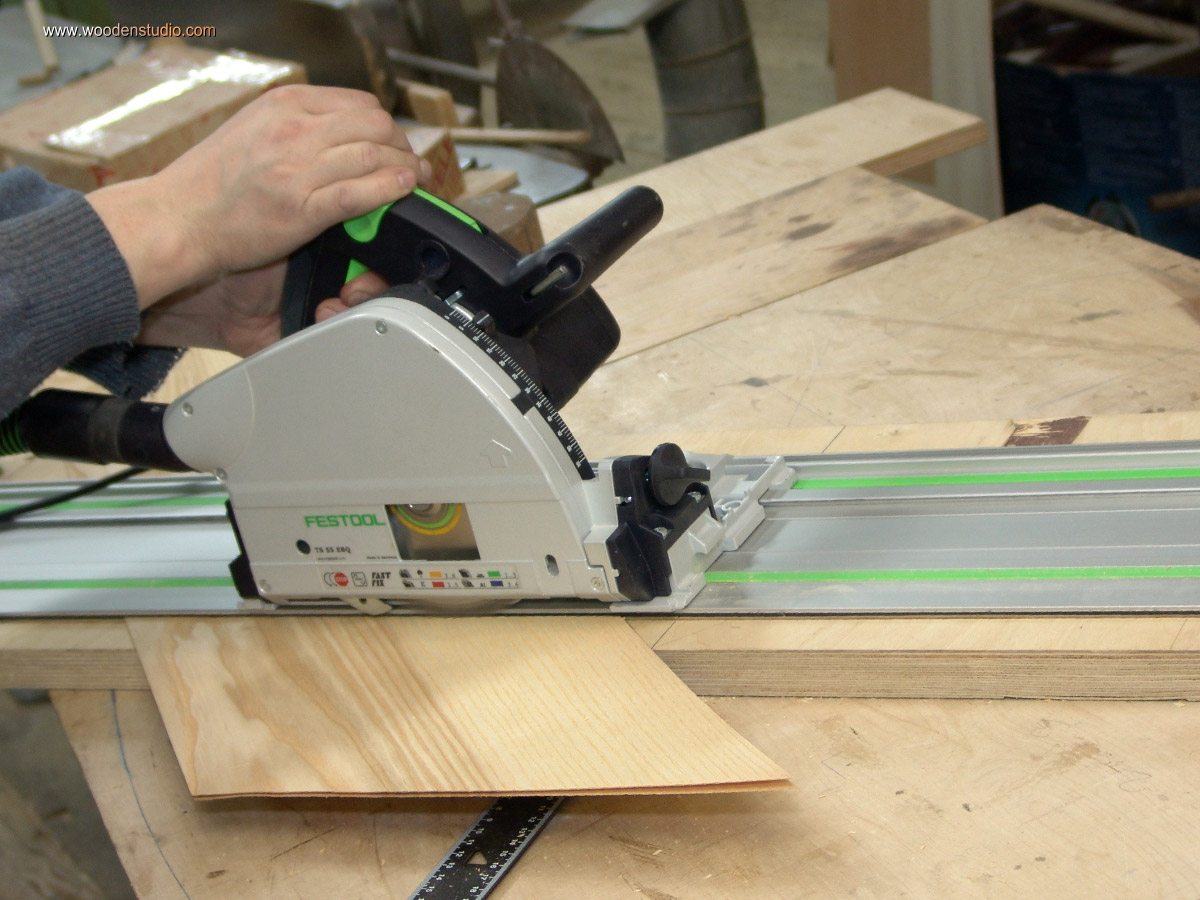

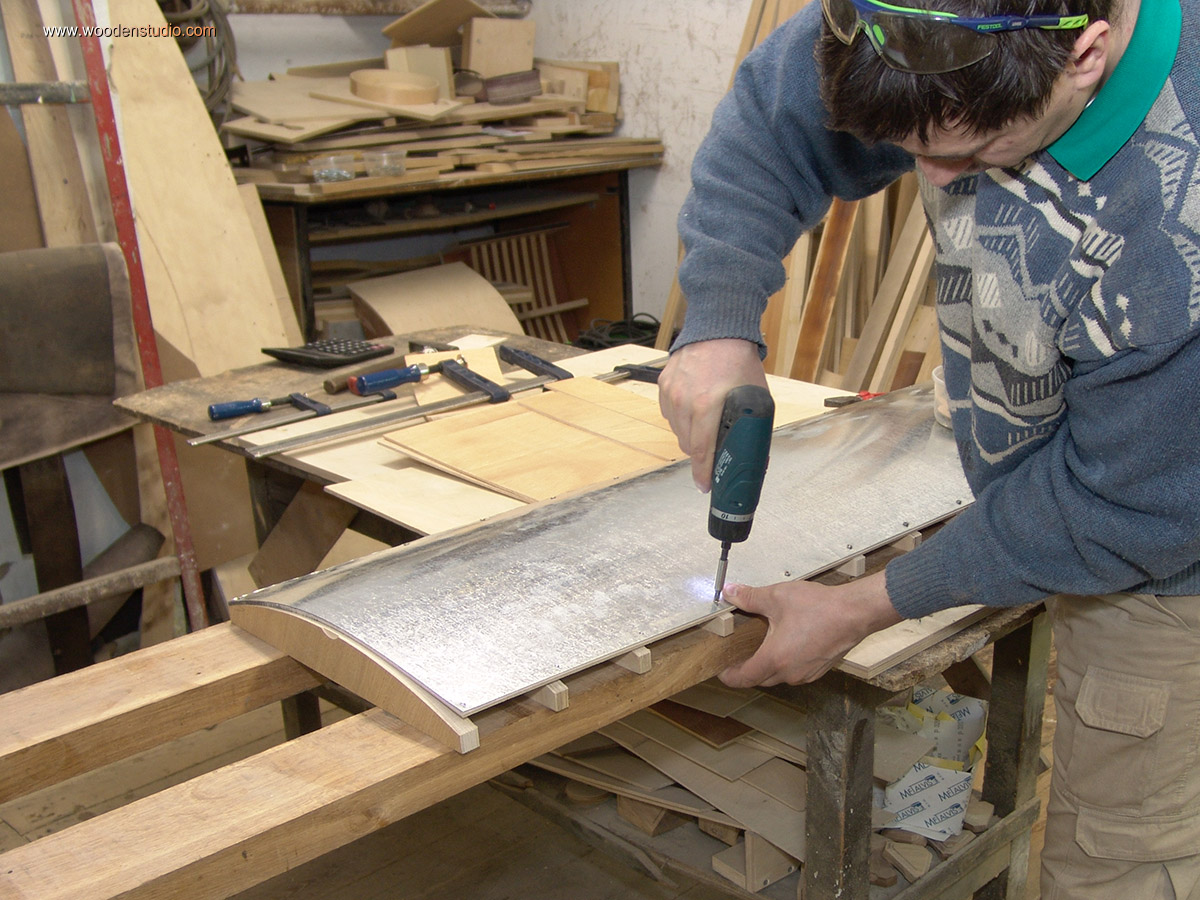

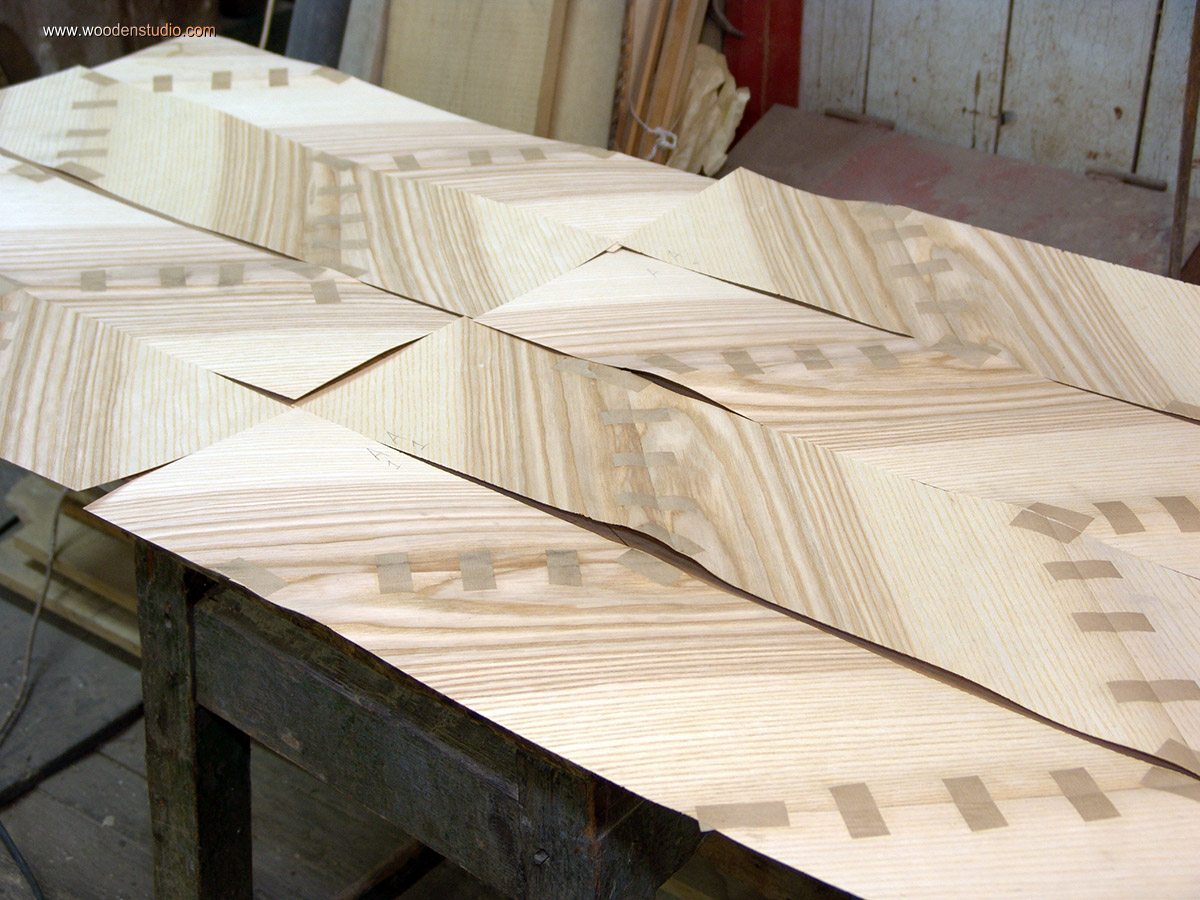

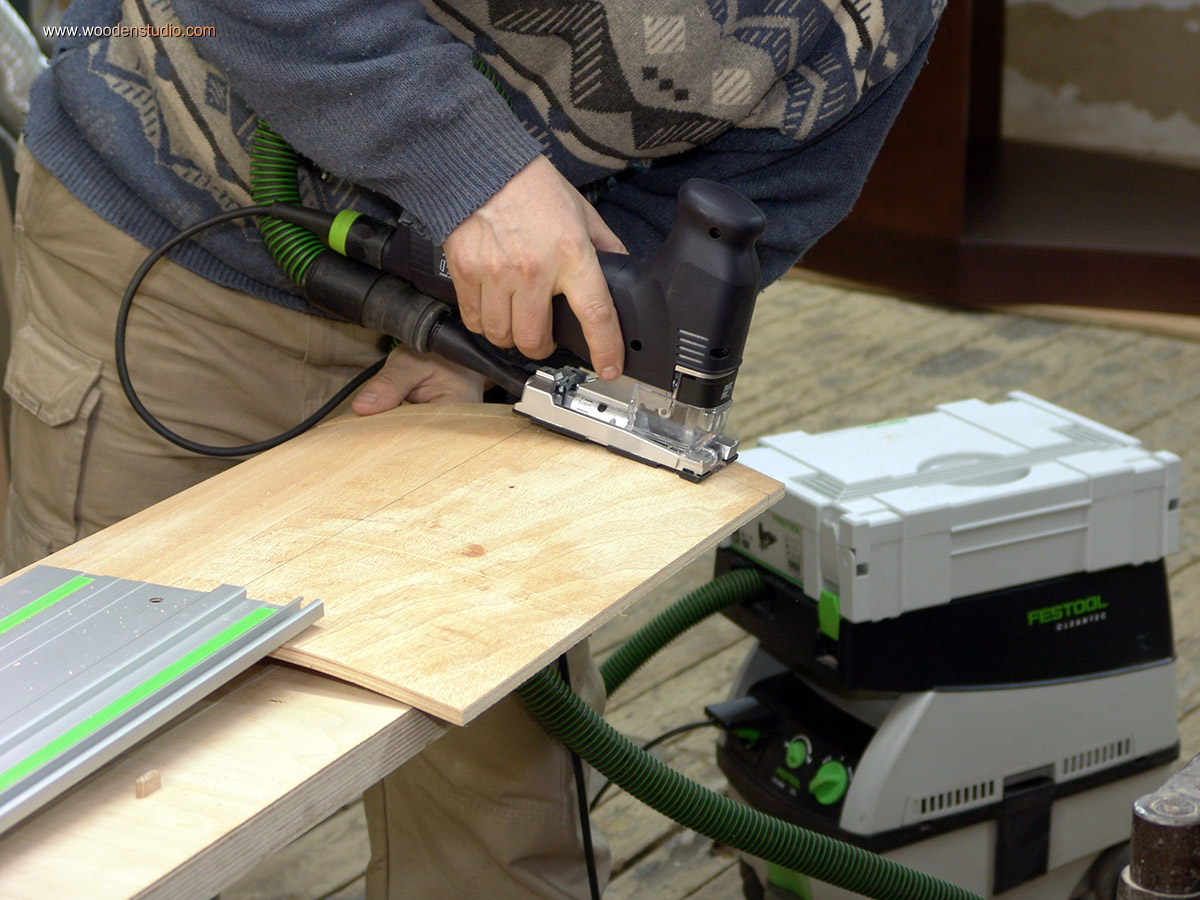

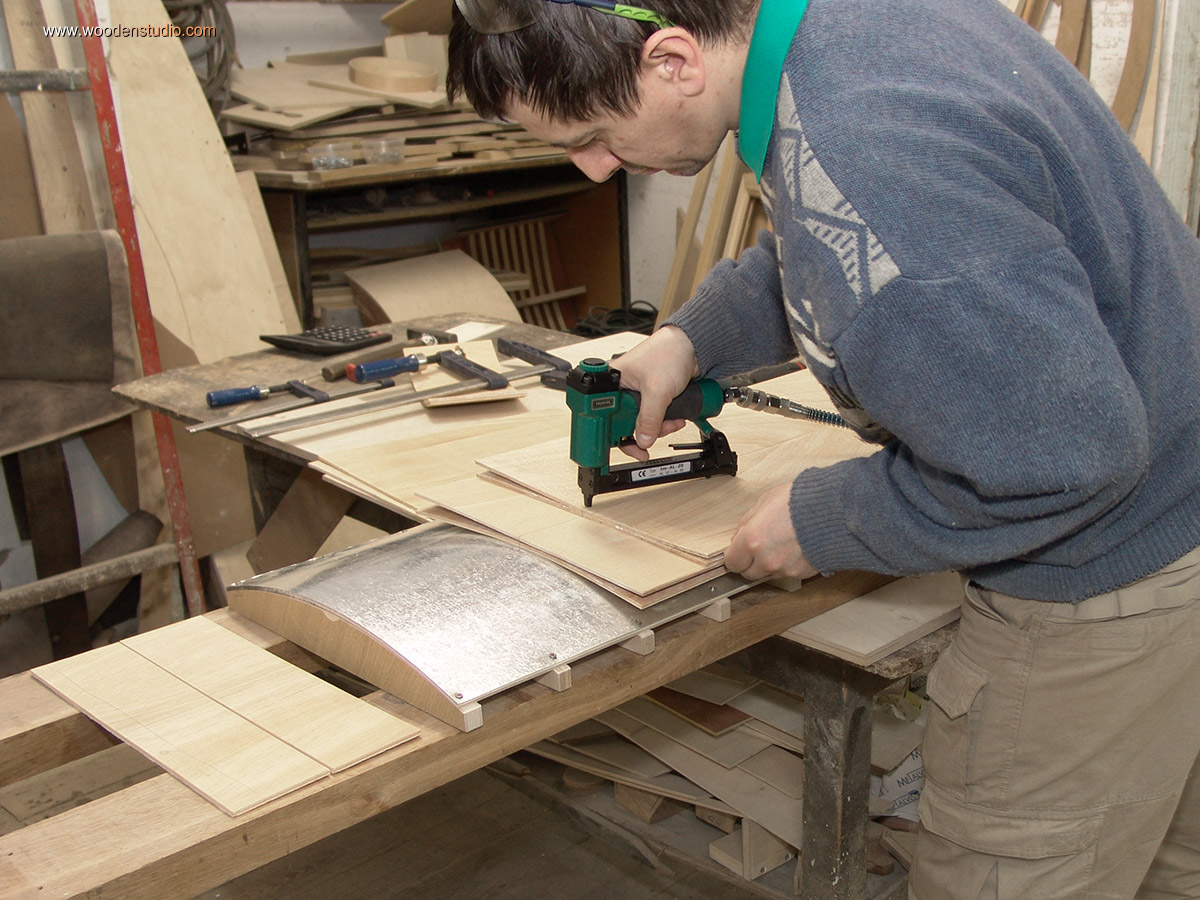

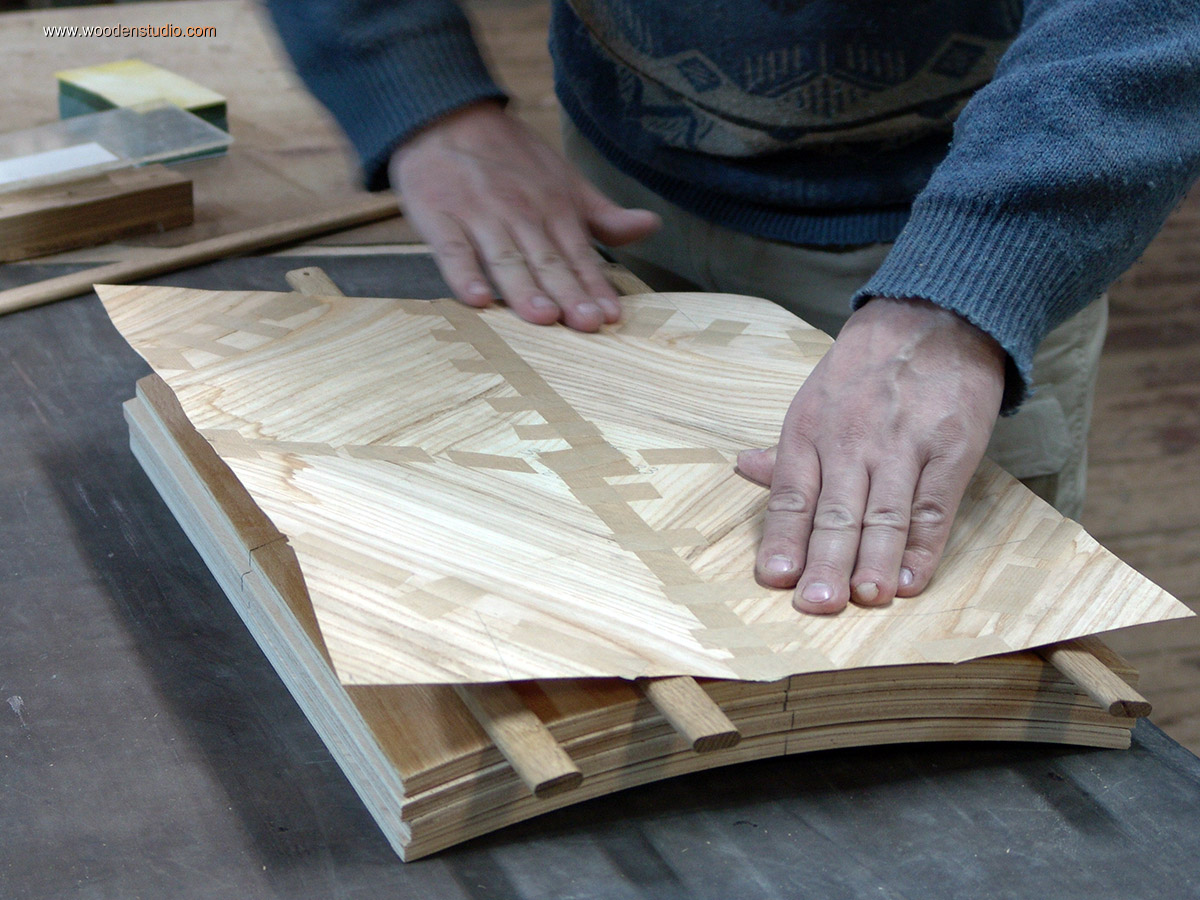

Дверные филенки предварительно выклеивал из нескольких слоев фанеры. Для изготовления филенки сделал матрицу из листа оцинковки и фанерных ребер (обрезки от корпусных деталей). Чтобы слои фанеры не сдвинулись при склейке относительно друг друга, зафиксировал их по краям микрошпилькой. Параллельно набирал и клеил рубашки на филенки. Шпон резал погружной пилой.

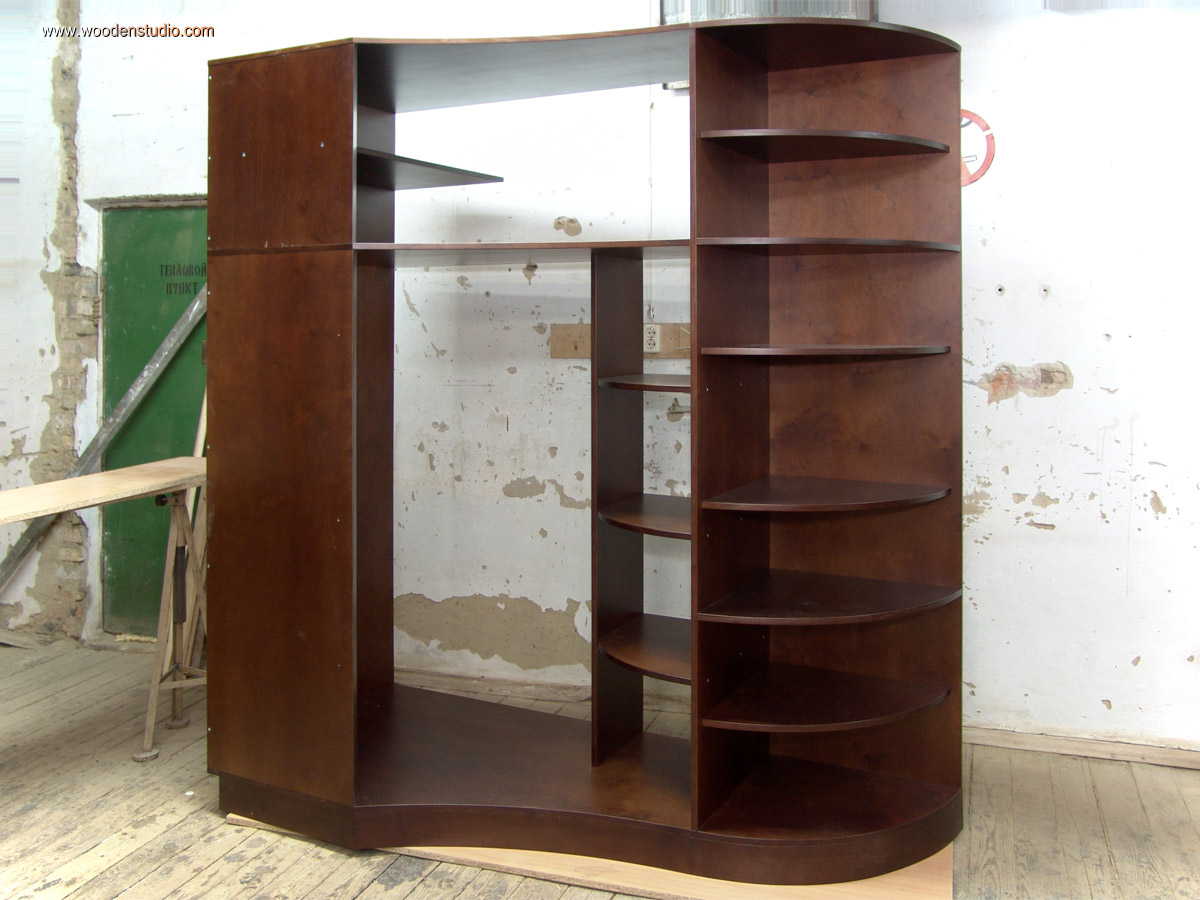

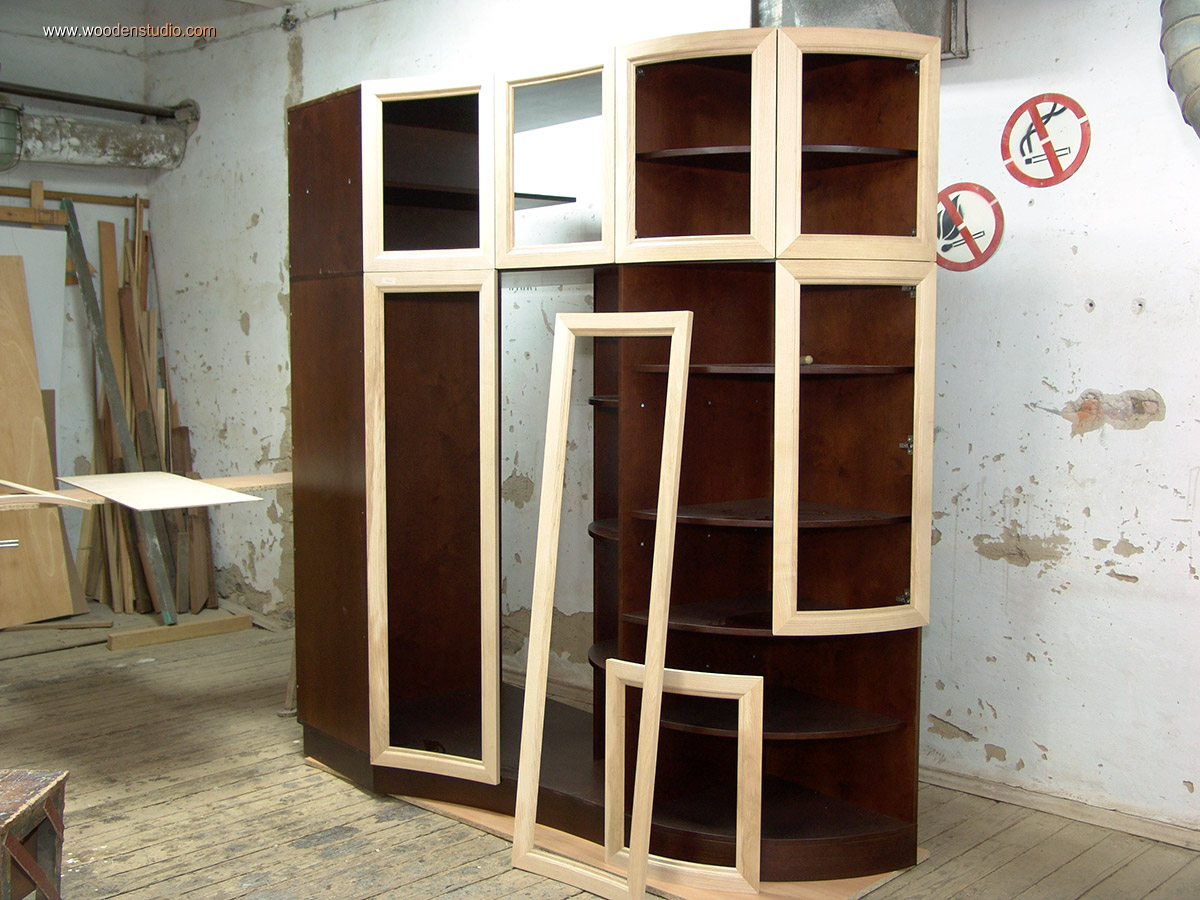

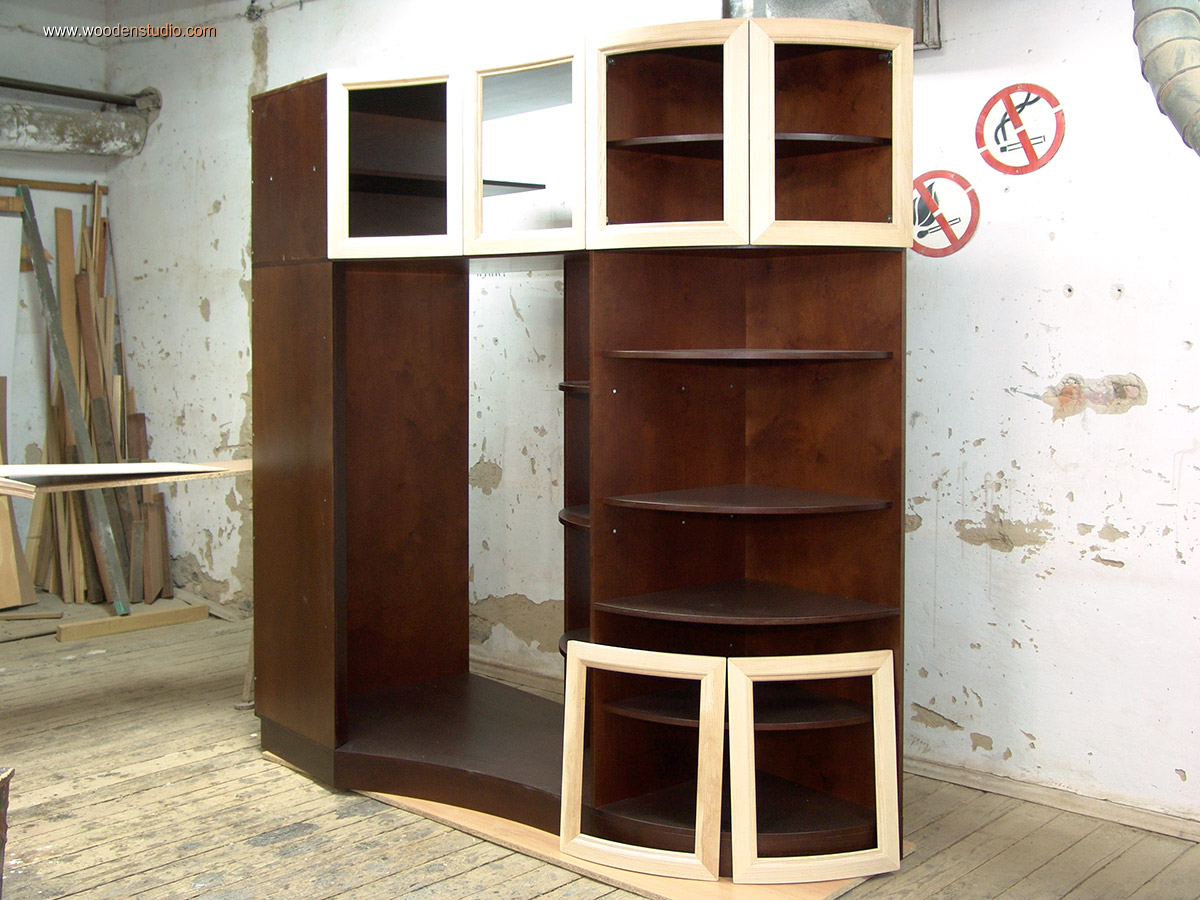

Параллельно был собран каркас, навешены и подогнаны рамки гнутых фасадов, предварительно вставлены филенки.

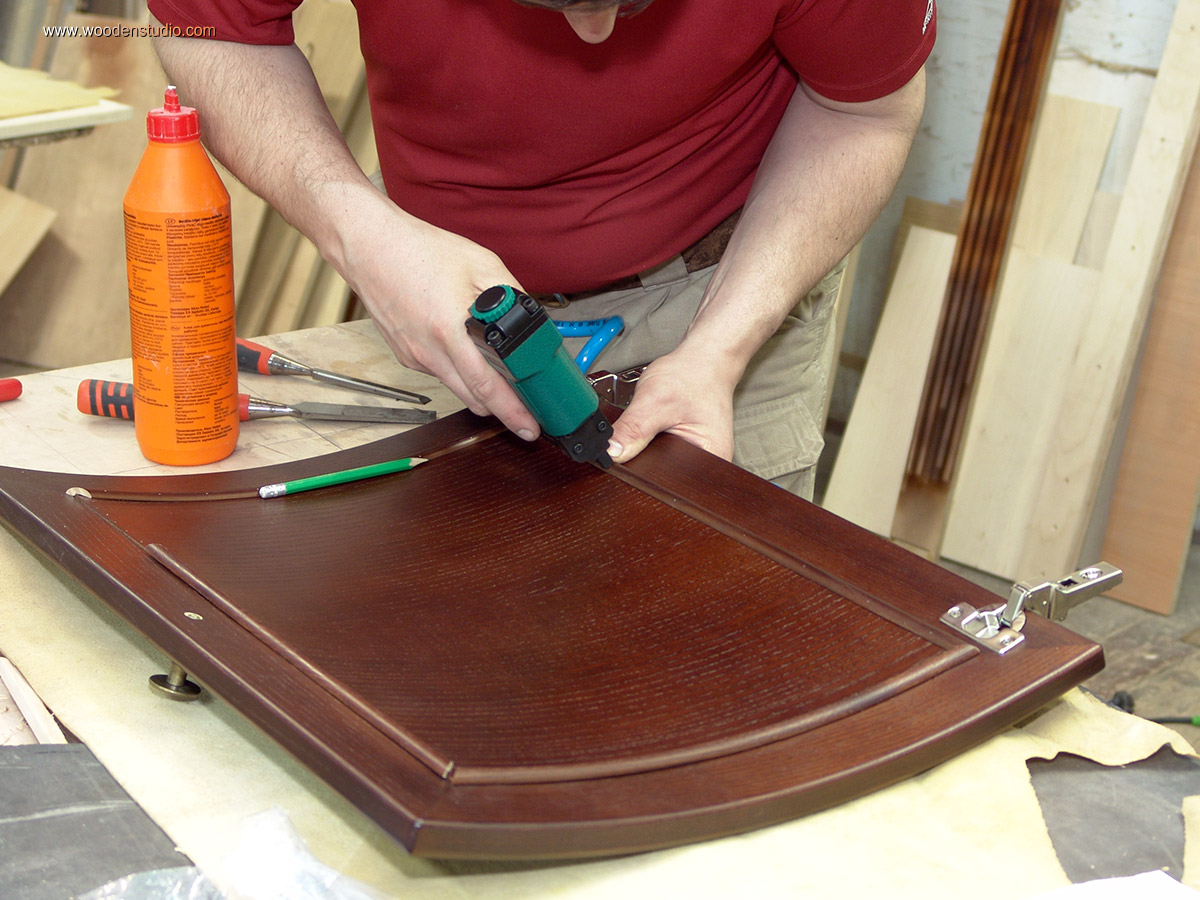

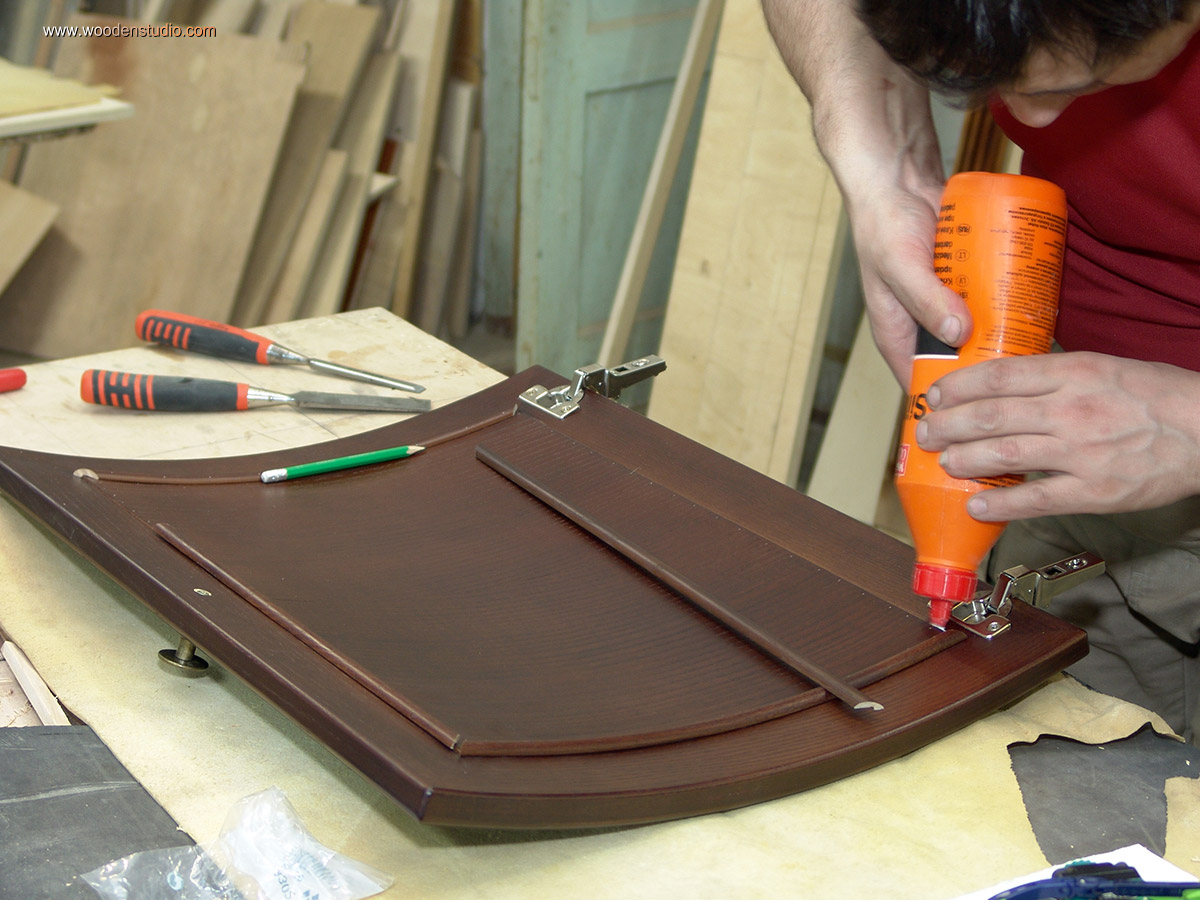

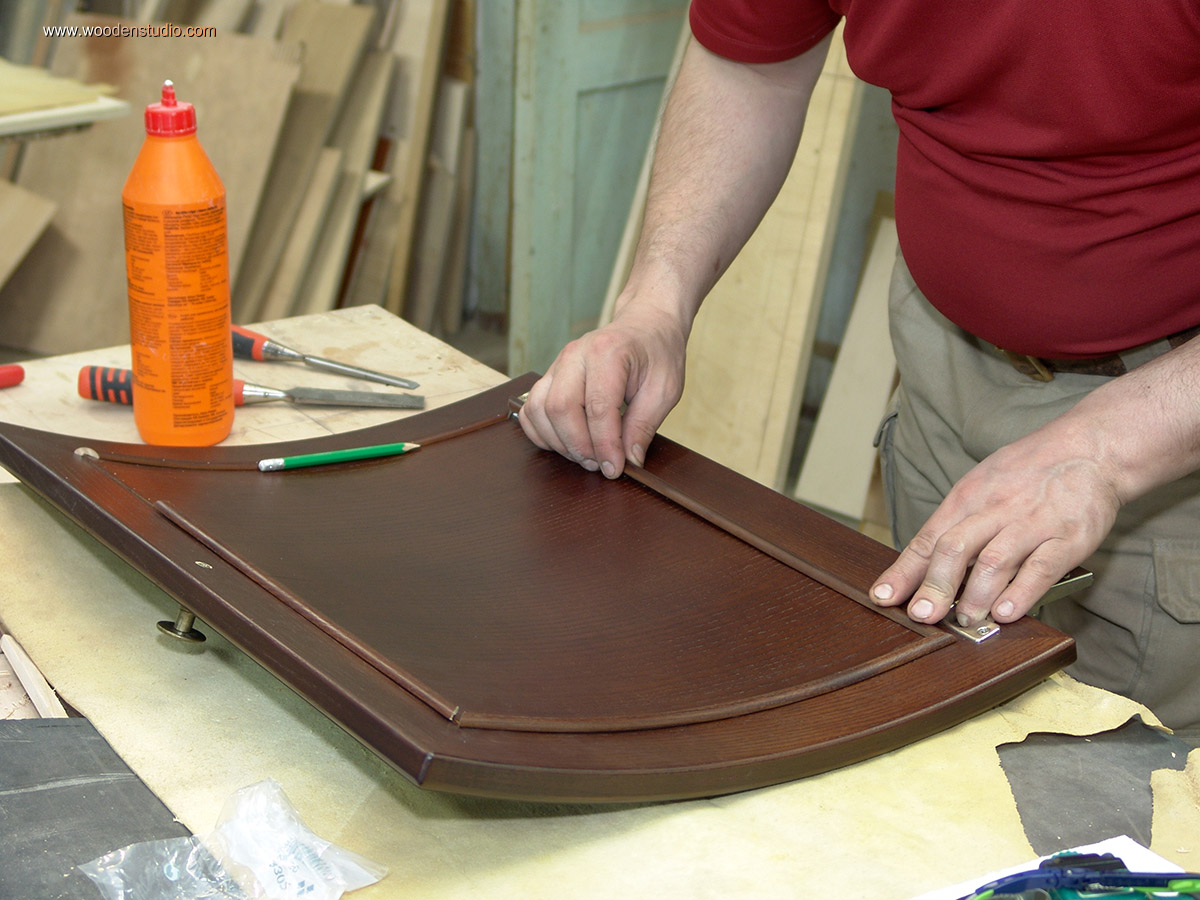

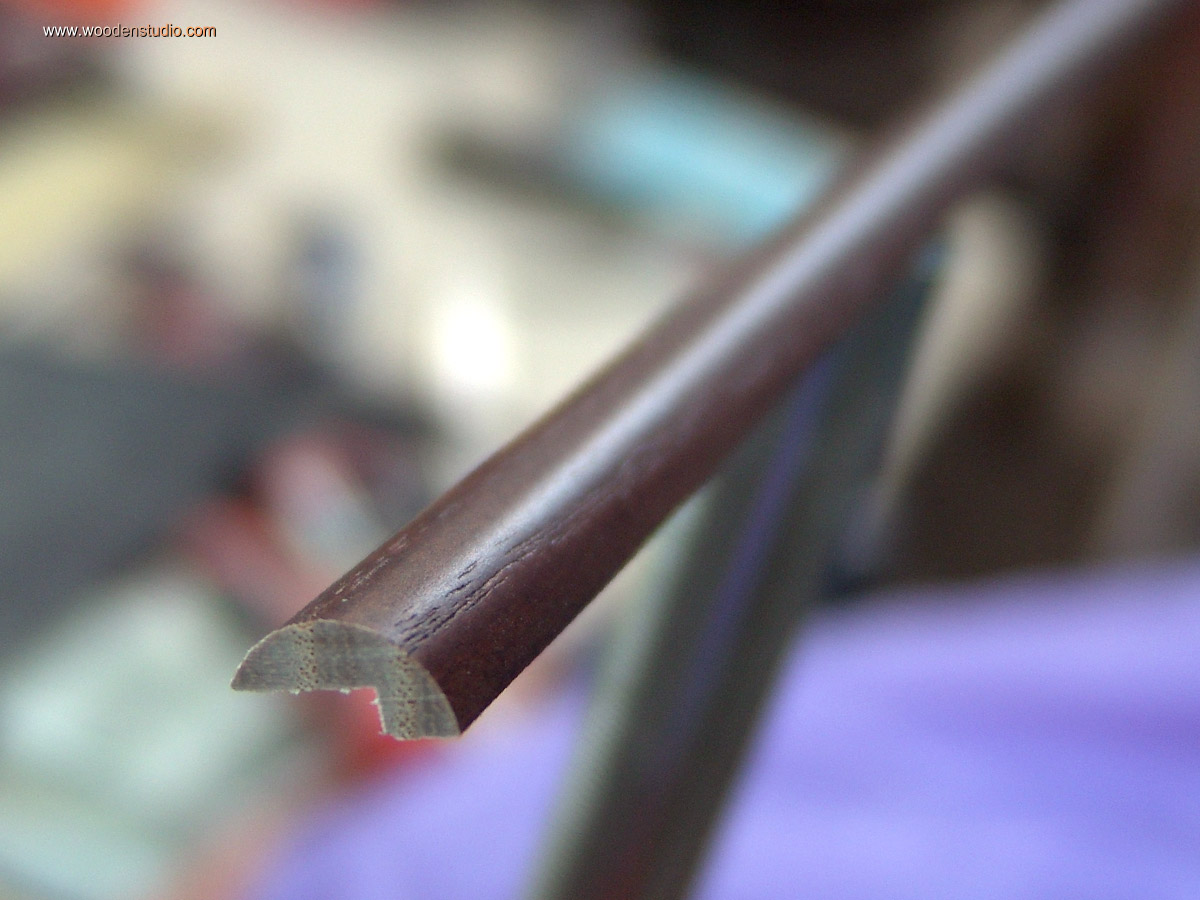

Далее все элементы красились раздельно, затем гнутые филенки вклеивались в рамки фасадов. Стык декорировал фигурным штапиком с четвертью.

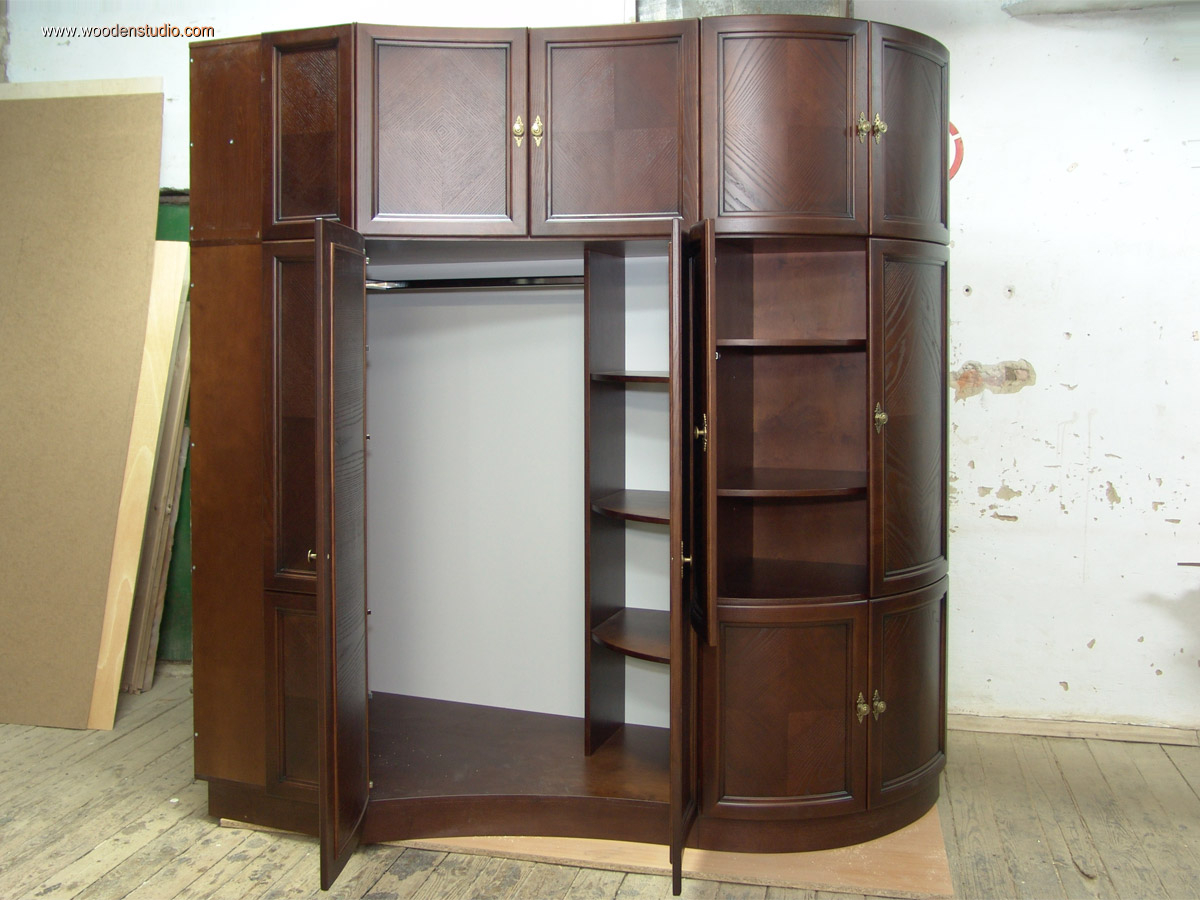

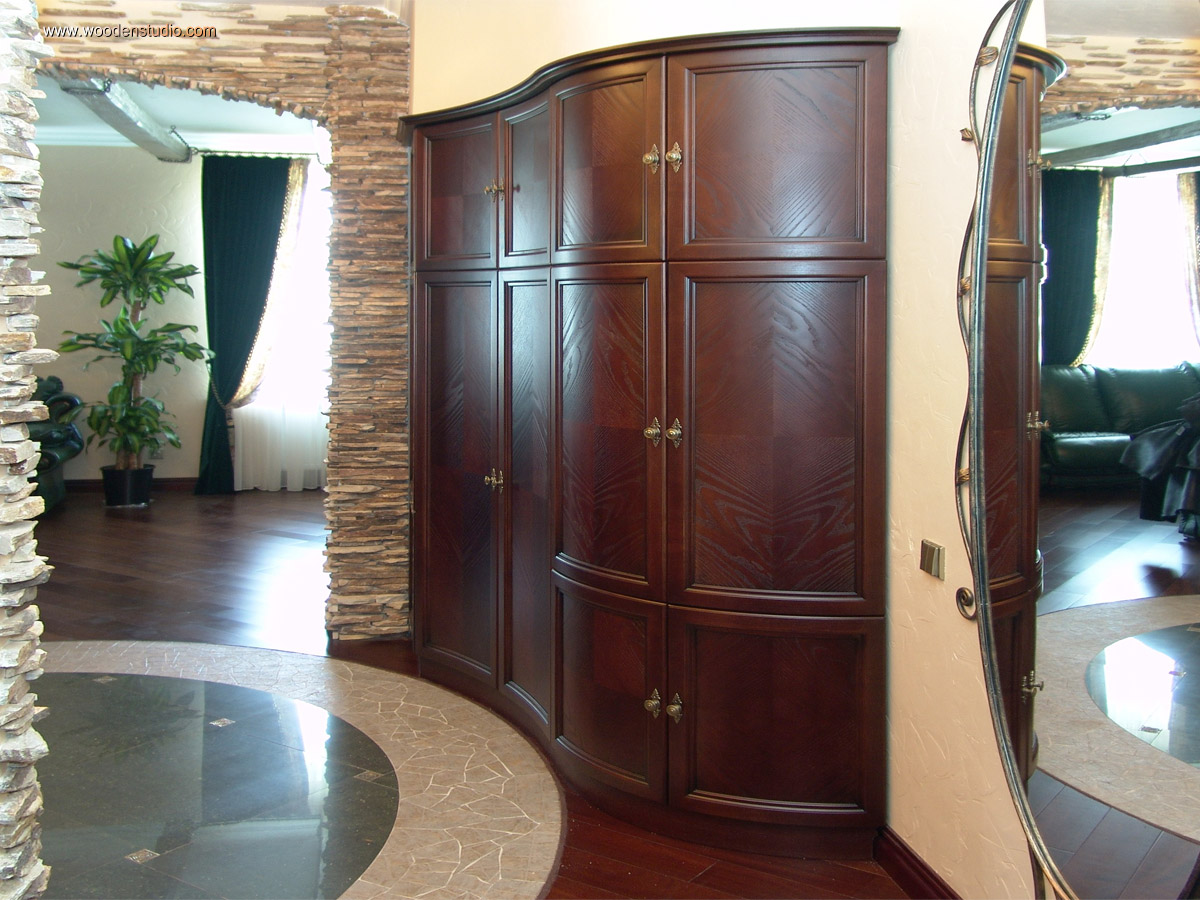

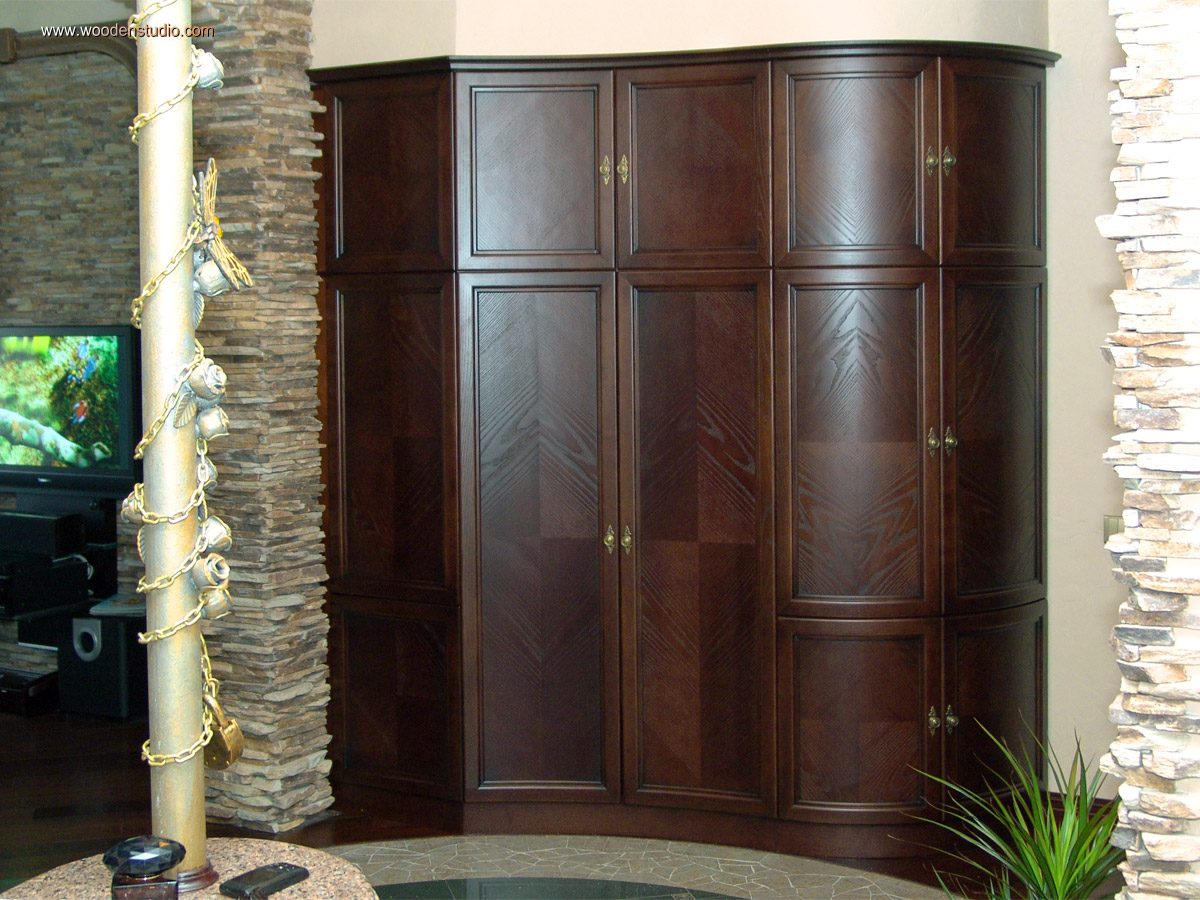

Угловой шкаф в прихожую готов. Окончательная сборка и настройка гнутых фасадов в мастерской. Доставка и установка на объекте.
