Деревянная корзинка для дров (экспресс метод изготовления)
( Четверг, 15 Августа 2013. Автор: Дмитрий Довженко. Просмотров: 16580. )

Деревянная корзинка для щепок и дров

Проект: февраль 2009

Работая над изготовлением тумбы для телевизора в каминный зал, дополнительно понадобилось изготовить декоративный ящик для хранения различных щепок и дров используемых при растопке камина. Появилась идея изготовить для этих целей деревянную корзинку.

Из сухих дубовых досок толщиной 14mm склеил щит. Пока клей ПВА застывал, подготовил на компьютере форму ручки корзины, а результат распечатал на бумаге в масштабе 1:1. Затем бумажные листы закрепил скотчем прямо на щите и разрезал лобзиком по намеченной линии реза.

Ручку в виде овала так же вырезал лобзиком, предварительно просверлив несколько отверстий для ввода пилочки. Остальные части щита разрезал погружной пилой по шине-направляющей.

Для последующей сборки корпуса корзины решил применить шиповое соединение «ласточкин хвост» открытого типа. Для этого на шипорезном устройстве нарезал шипы по обеим сторонам каждой заготовки. Примечание. При изготовлении шипов «ласточкин хвост» открытого типа используются две фрезы — «ласточкин хвост» и пазовая (прямая или спиральная) .

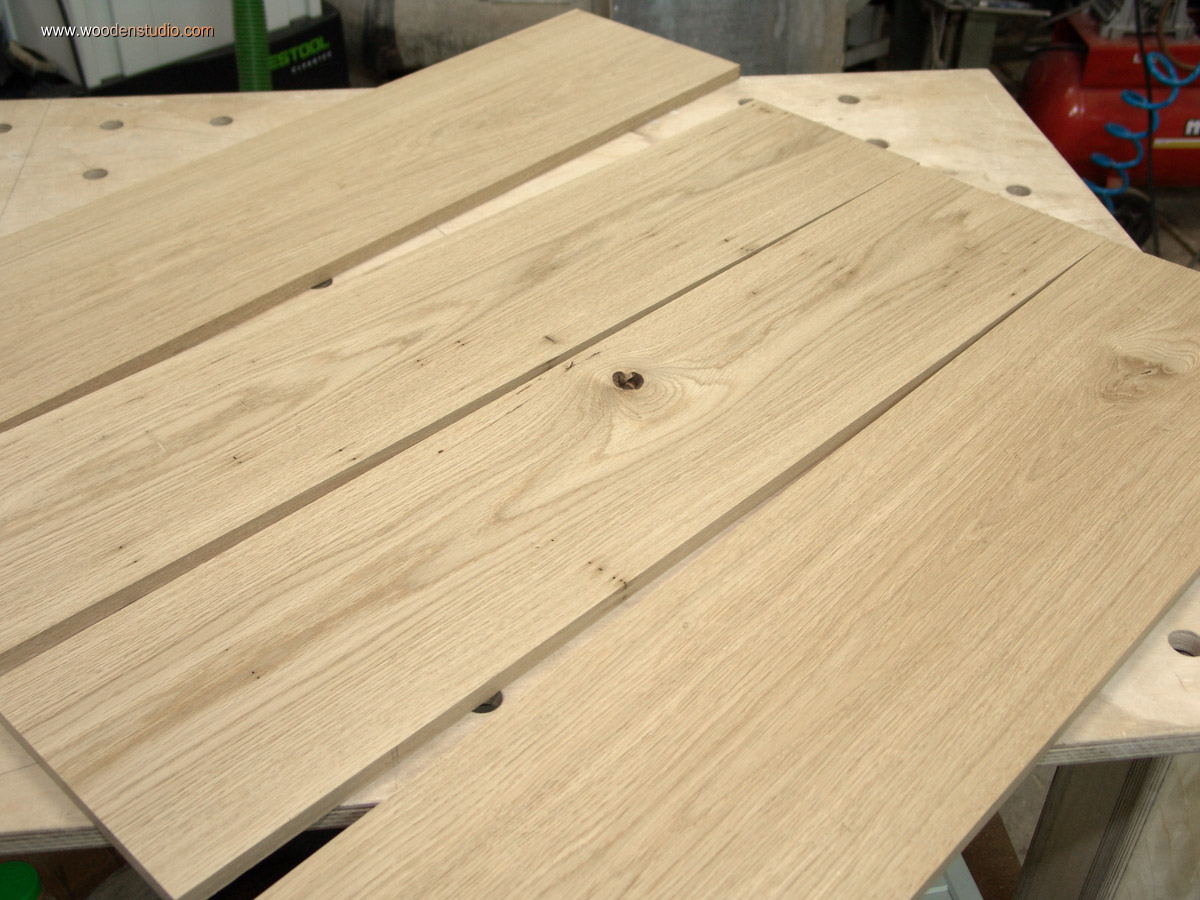

Деревянная корзинка для дров. Подготовка дубовых ламелей для склейки в щит.

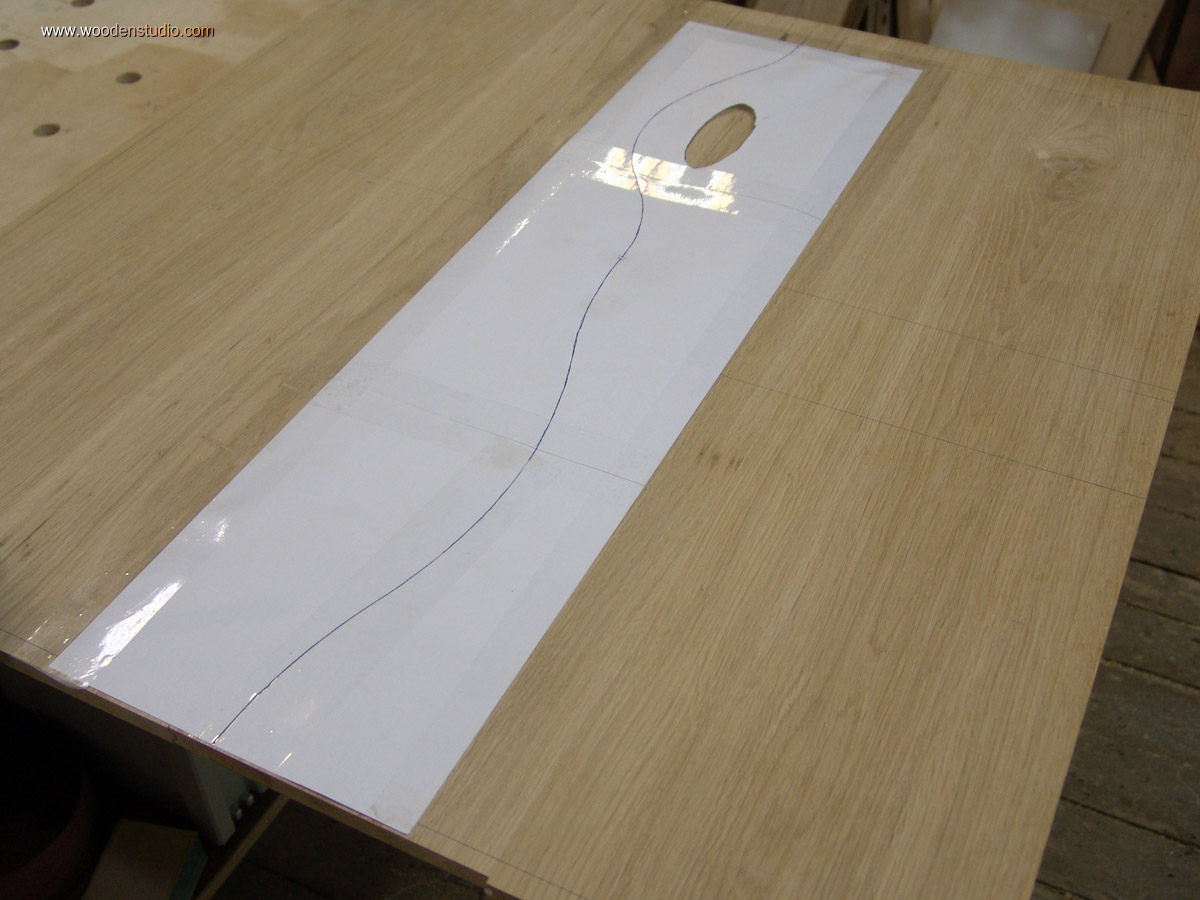

Деревянная корзинка для дров. Фигурная линия для разреза щита.

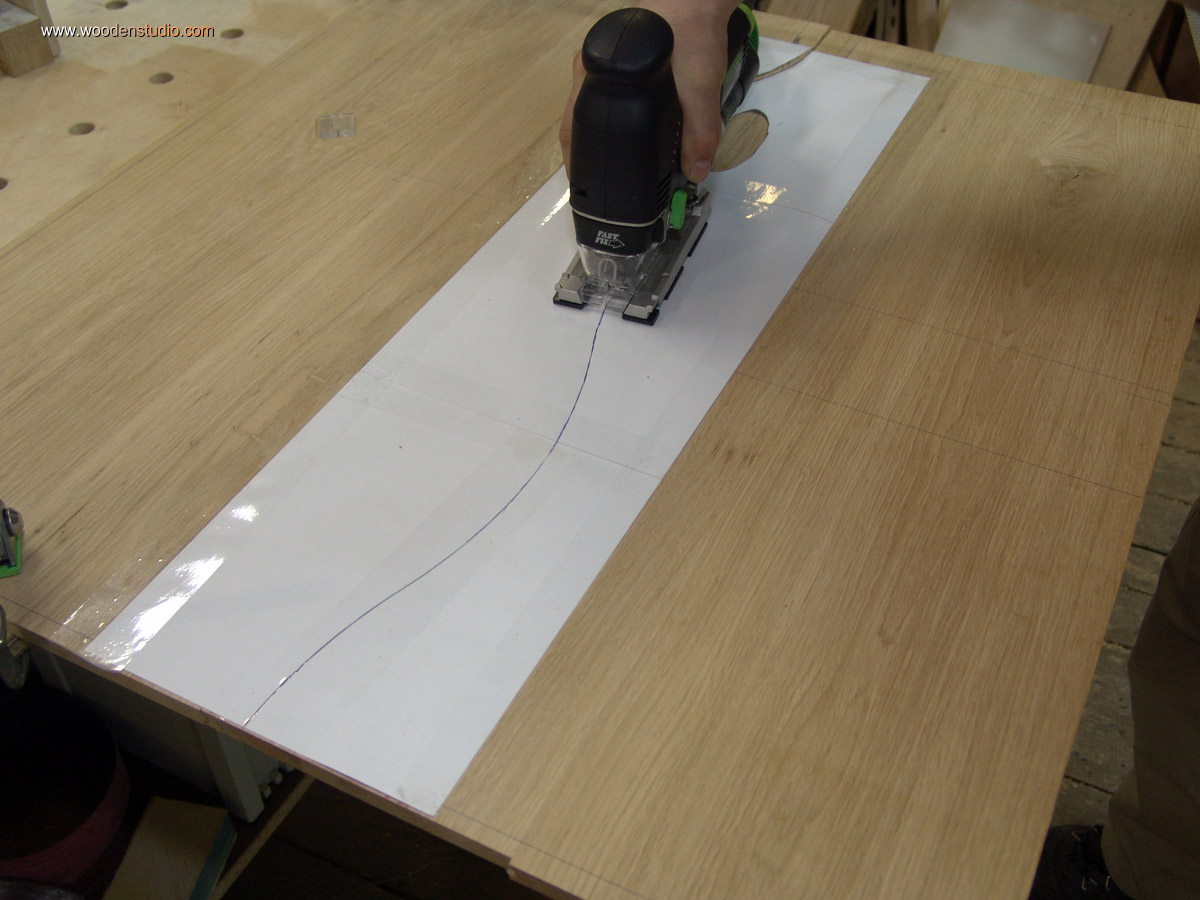

Деревянная корзинка для дров. Разрезаем щит по линии.
Деревянная корзинка для дров. Высверливаем отверстие под будущую ручку.

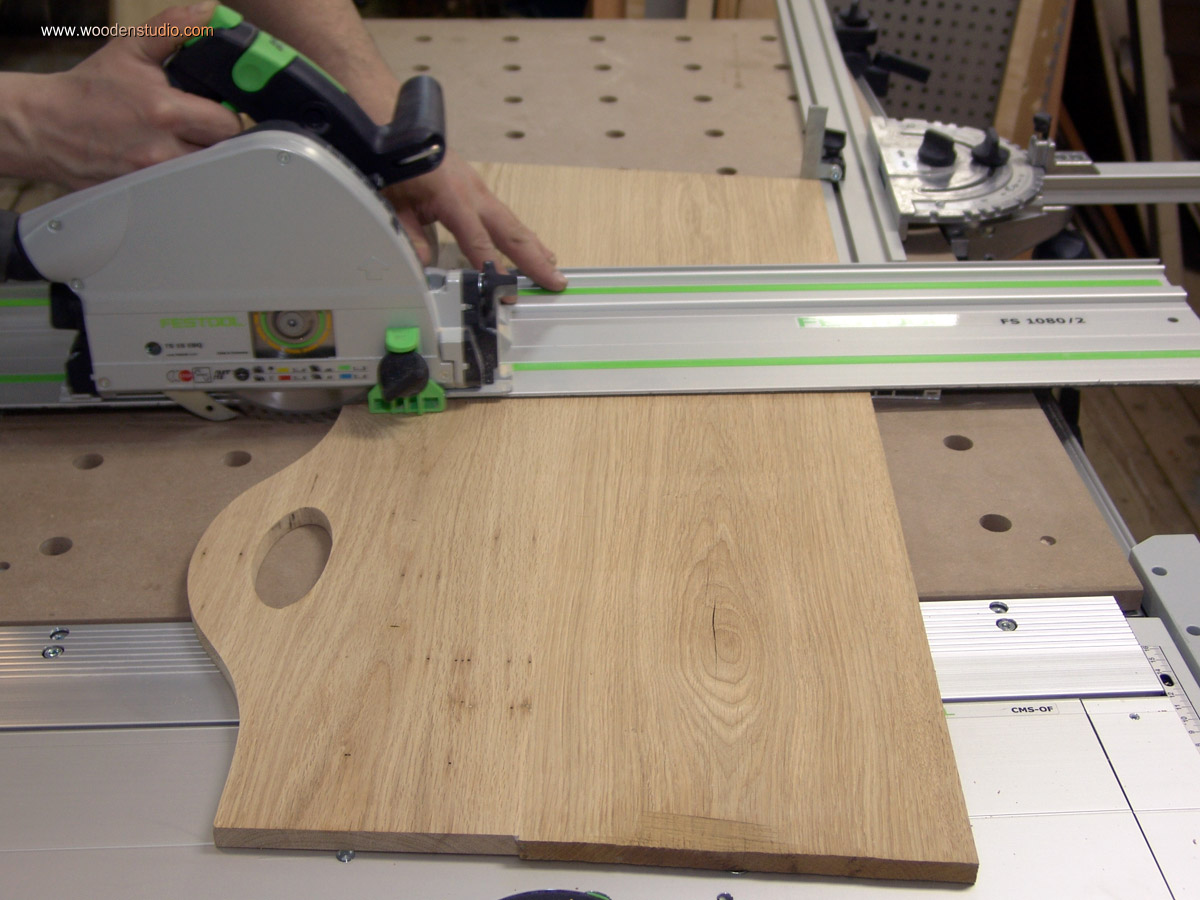

Деревянная корзинка для дров. Разрезаем заготовку погружной пилой Festool TS 55 EBQ&

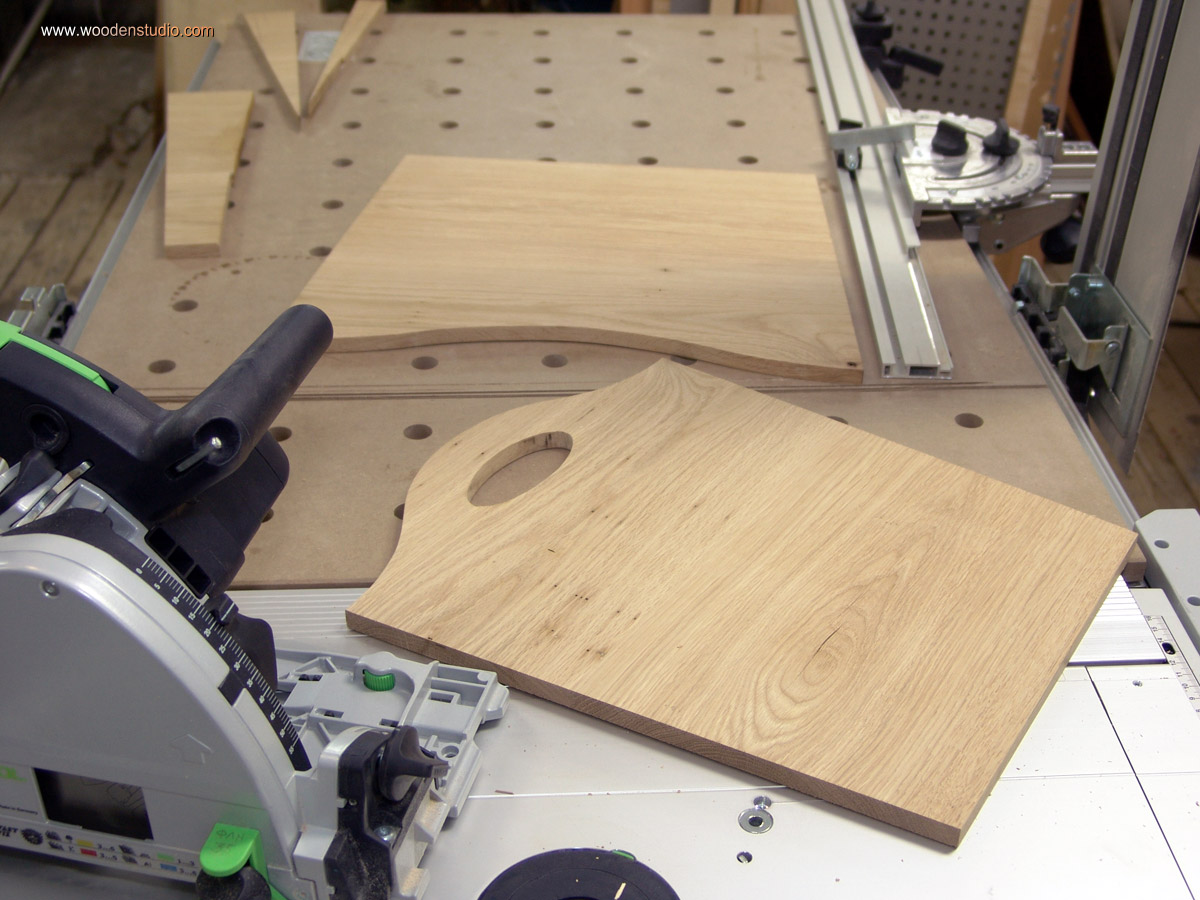

Деревянная корзинка для дров. Заготовки боковин.

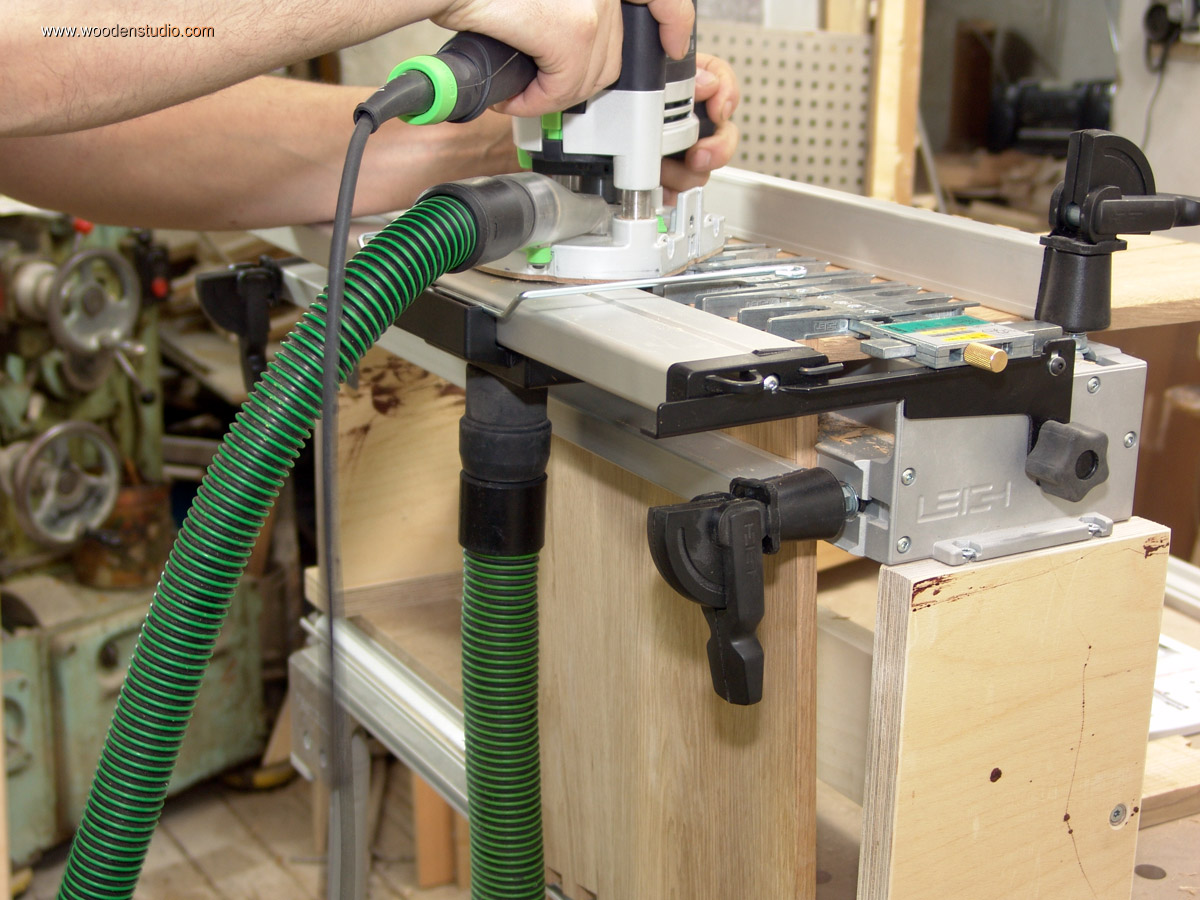

Деревянная корзинка для дров. Фрезерование боковин под соединение «ласточкин хвост»

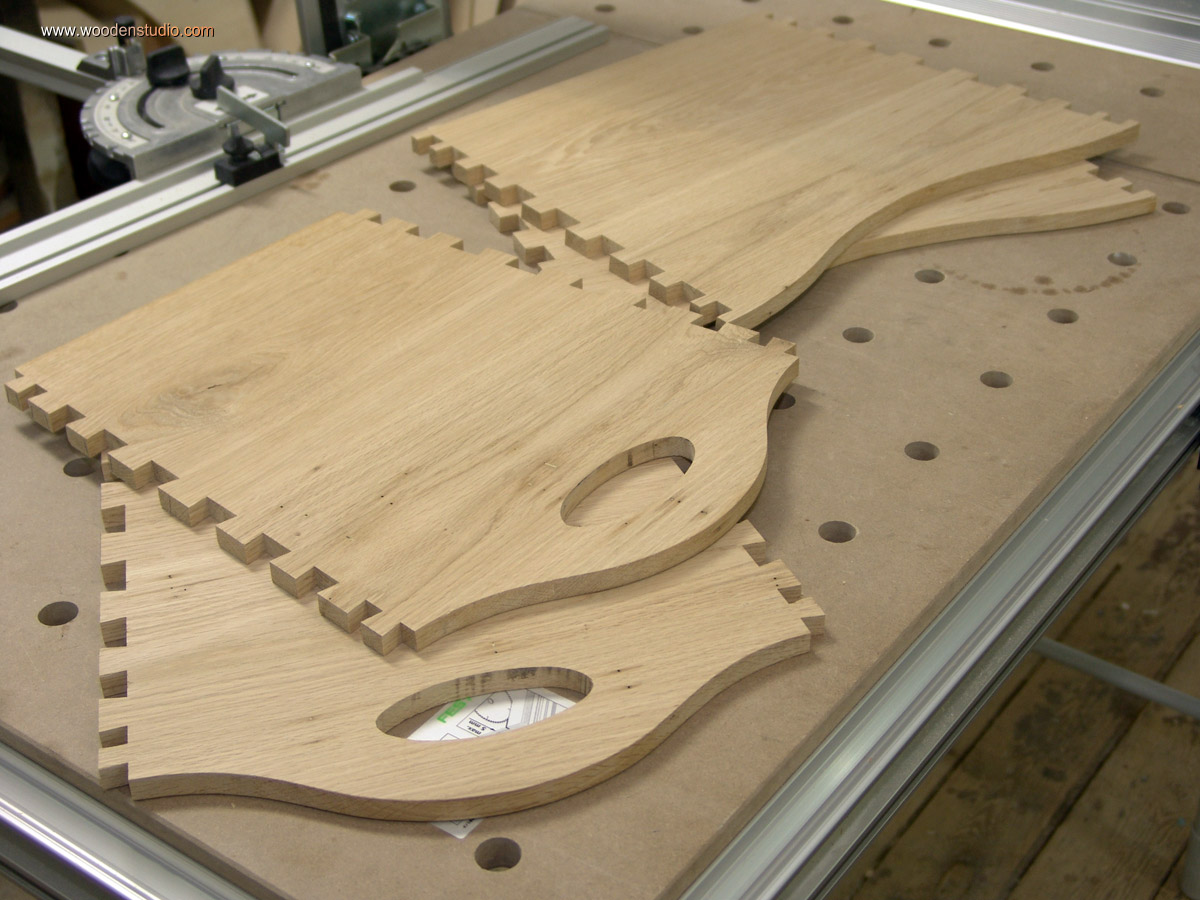

Деревянная корзинка для дров. Шипы на боковинах.

Теперь можно приступить к сборке корпуса корзины и последующей обработке. На фрезерном столе скруглил кромку с двух сторон овального отверстия, и снял фаску R3 на внутренних кромках деталей корпуса корзинки. После этого с внутренней стороны деталей (в районе шипов) наклеил малярную ленту. Это для того, чтобы выступивший клей не попал на плоскость при склеивании.

Через некоторое время можно подрезать изнутри капли клея и удалить малярную ленту. Результат — отсутствие клеевых подтеков и пятен на изделии. С внешней стороны корзины плоскость шлифую ленточной шлифовальной машинкой. После этого на фрезерном столе скругляю углы и оставшиеся необработанные кромки корзины.

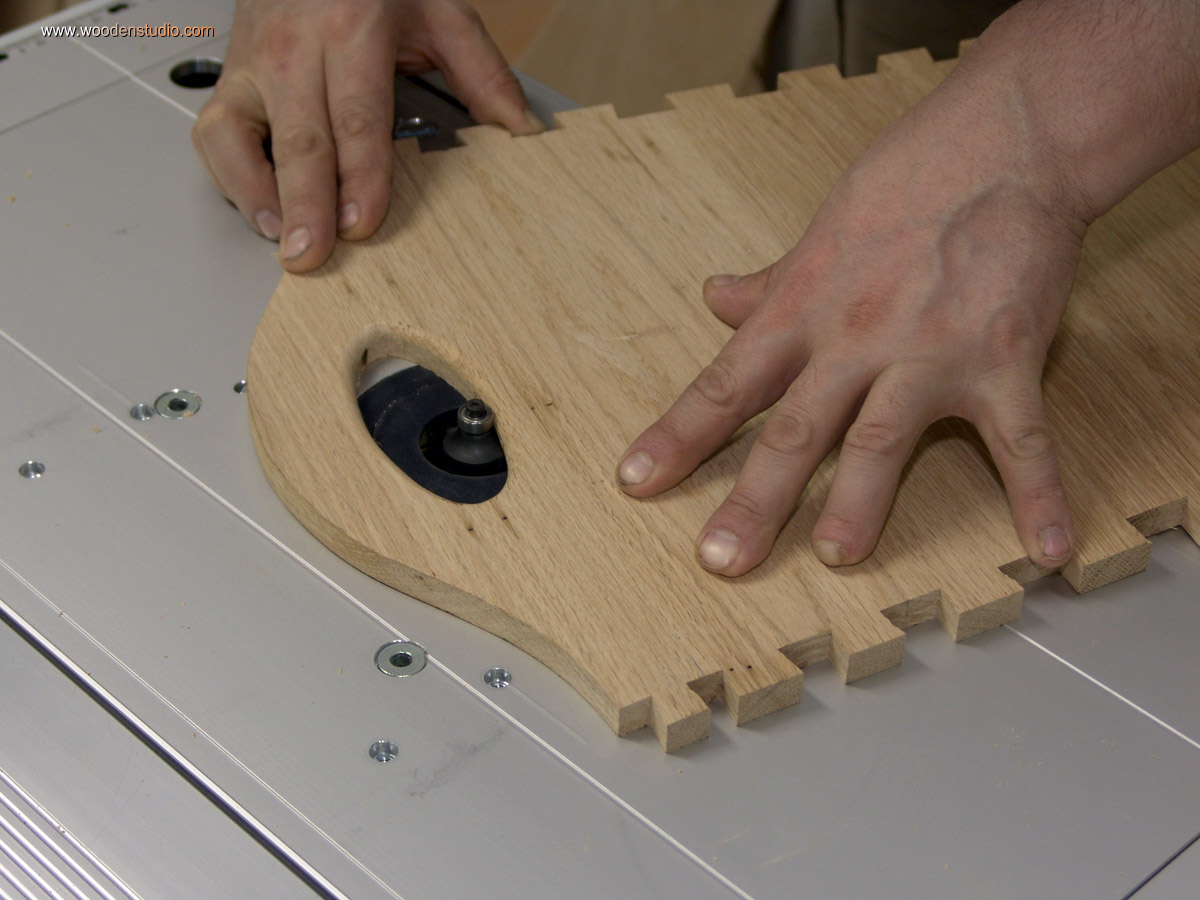

Деревянная корзинка для дров. Обработка кромки овального отверстия на фрезерном модуле Festool CMS OF.

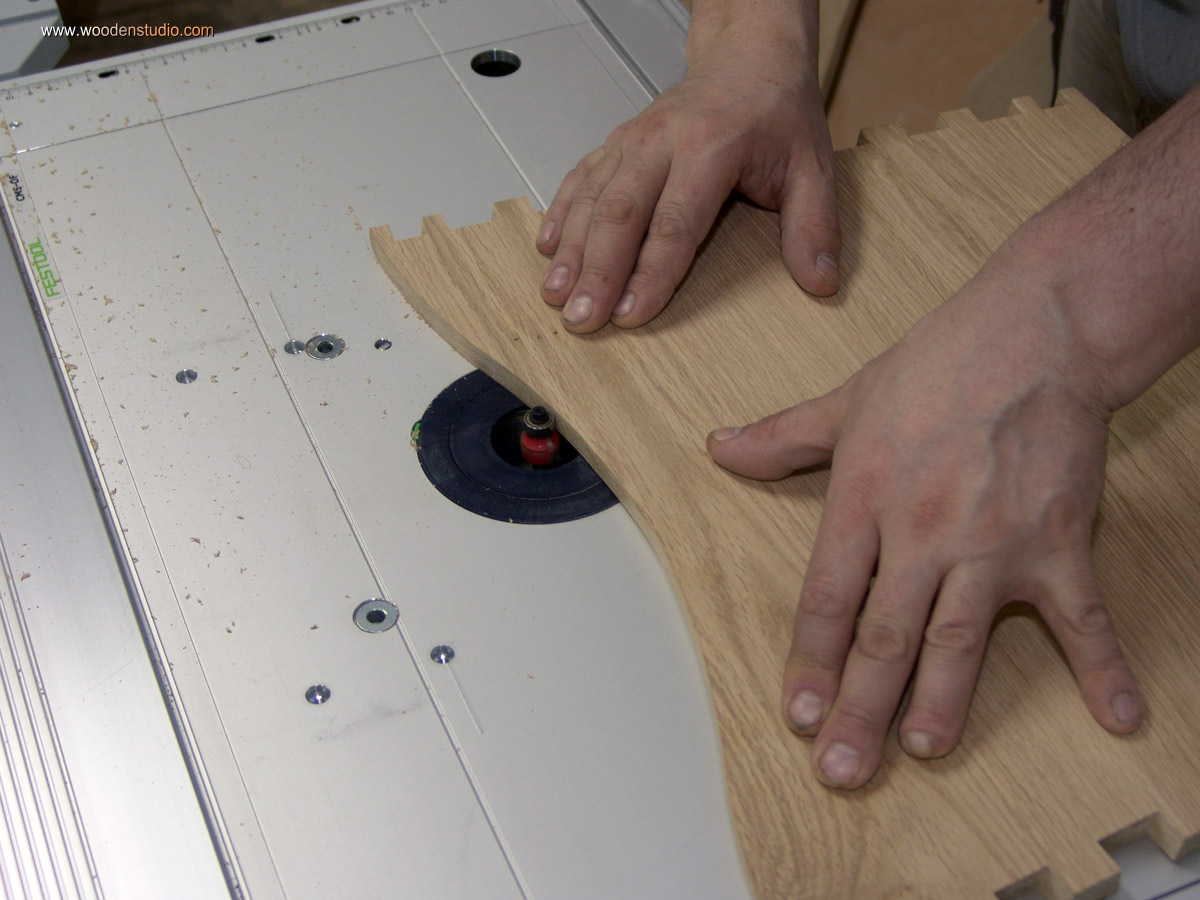

Деревянная корзинка для дров. Скругление внешнего края заготовок.

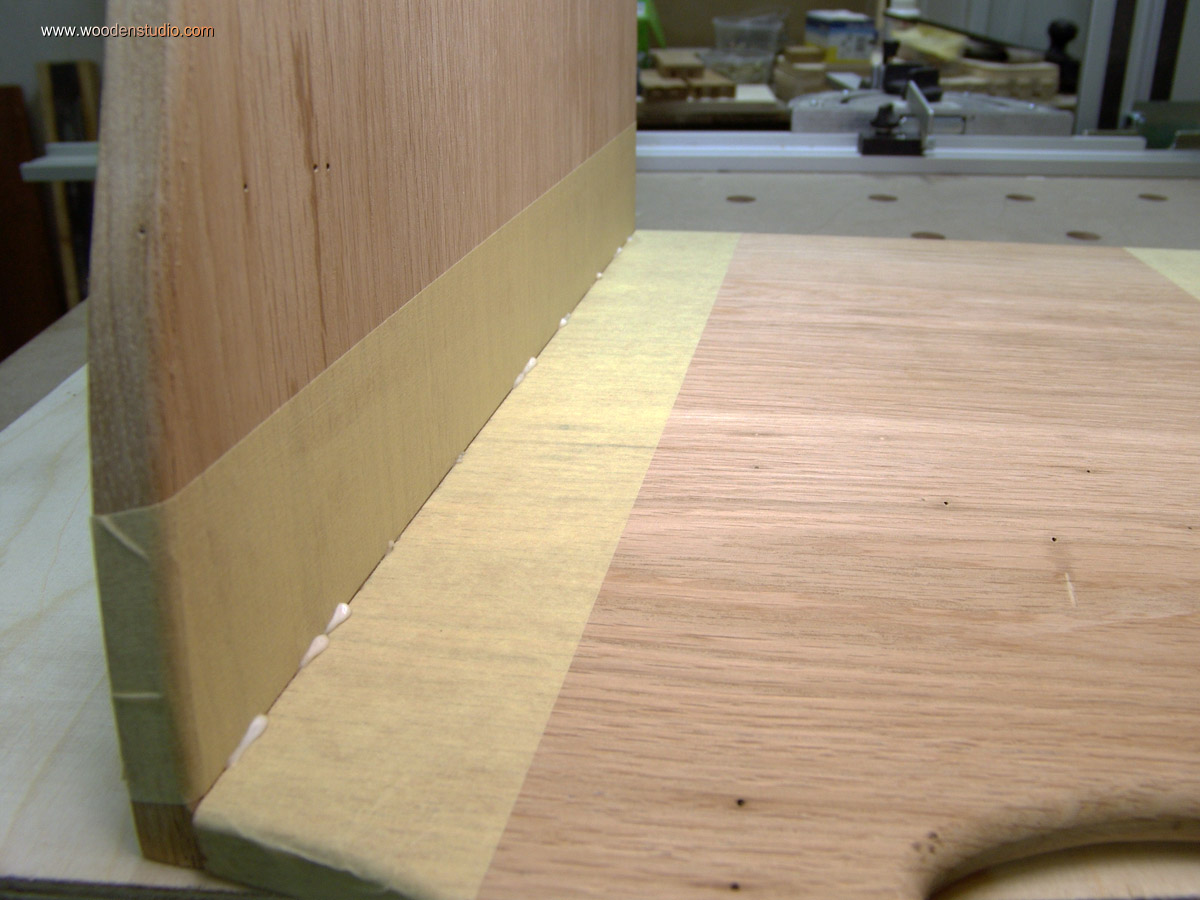

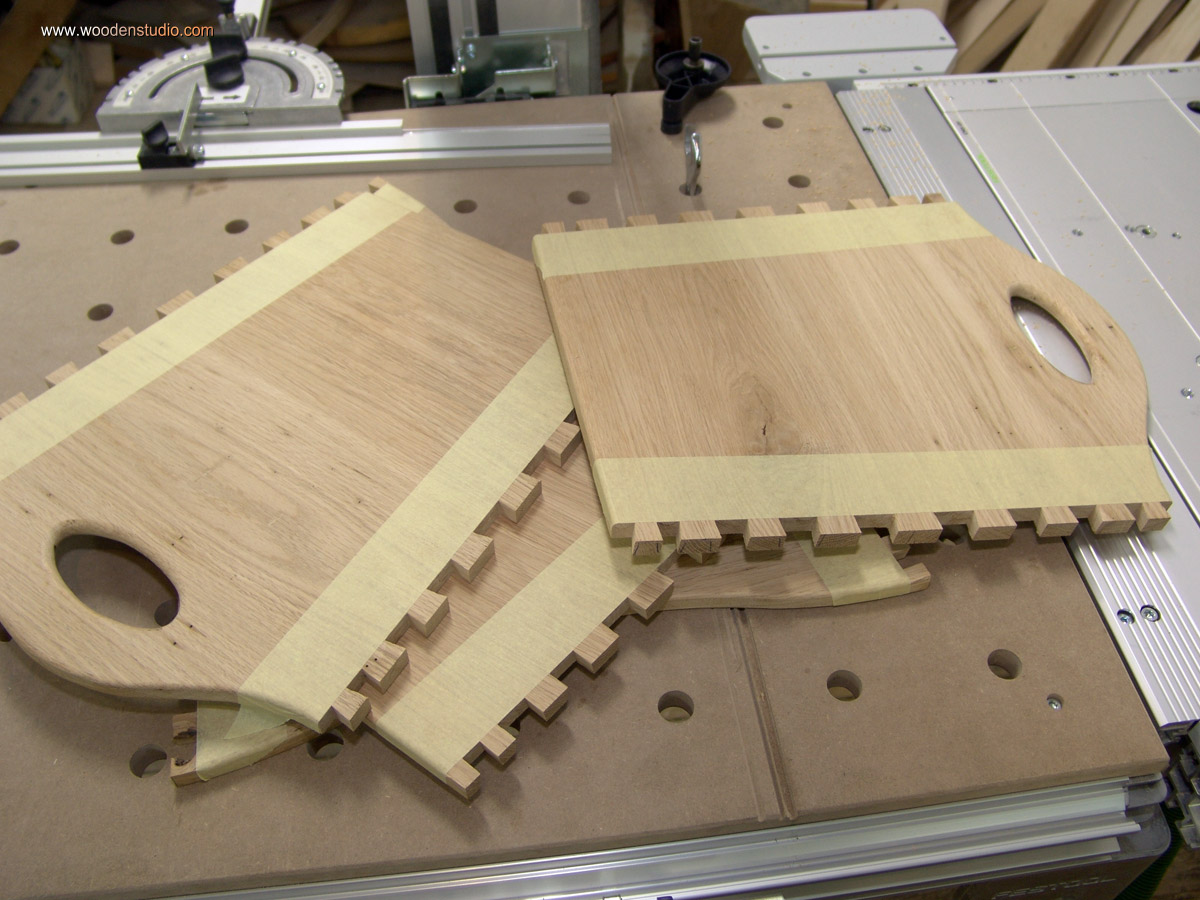

Деревянная корзинка для дров. Малярная лента защитит детали от выступившего клея.

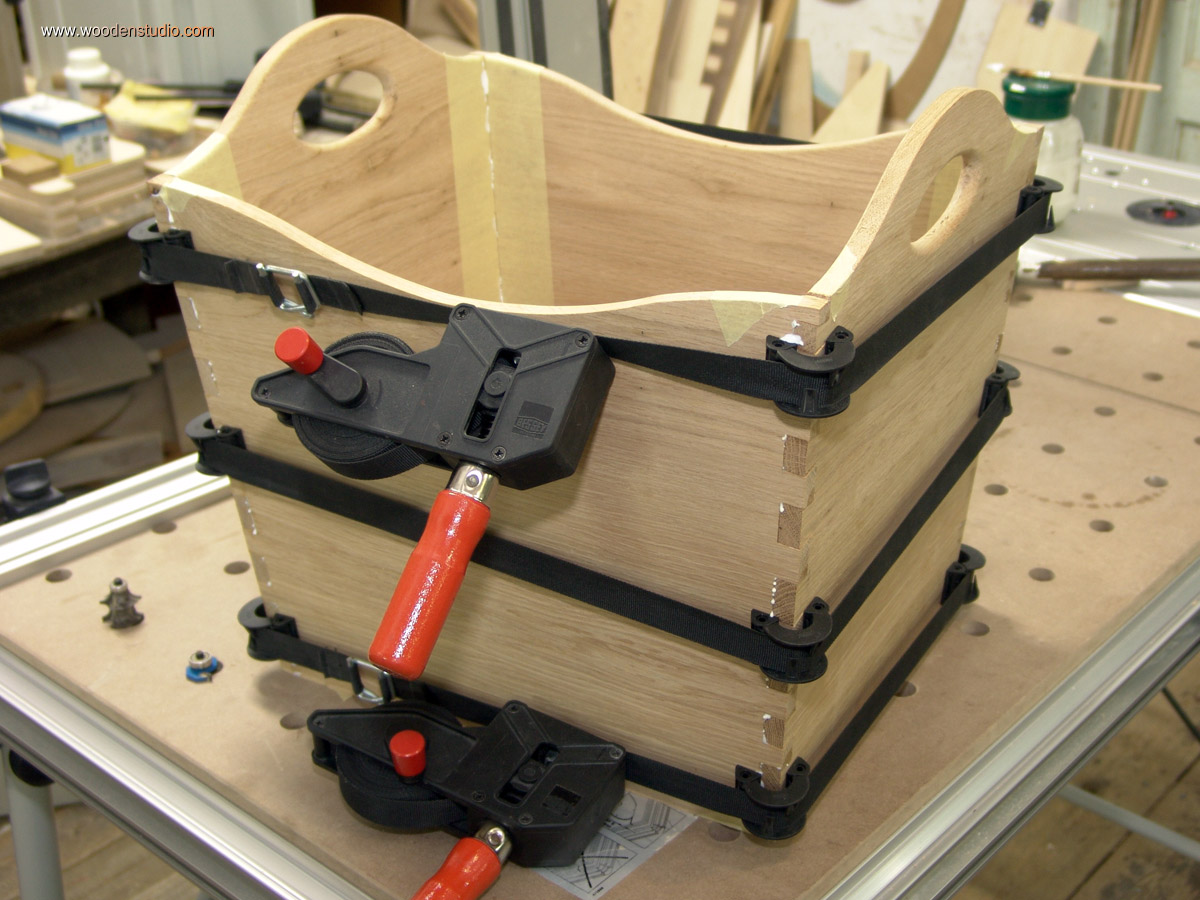

Деревянная корзинка для дров. Фиксация ременными струбцинами во время склейки корпуса.
Деревянная корзинка для дров. Защитная лента в действии.

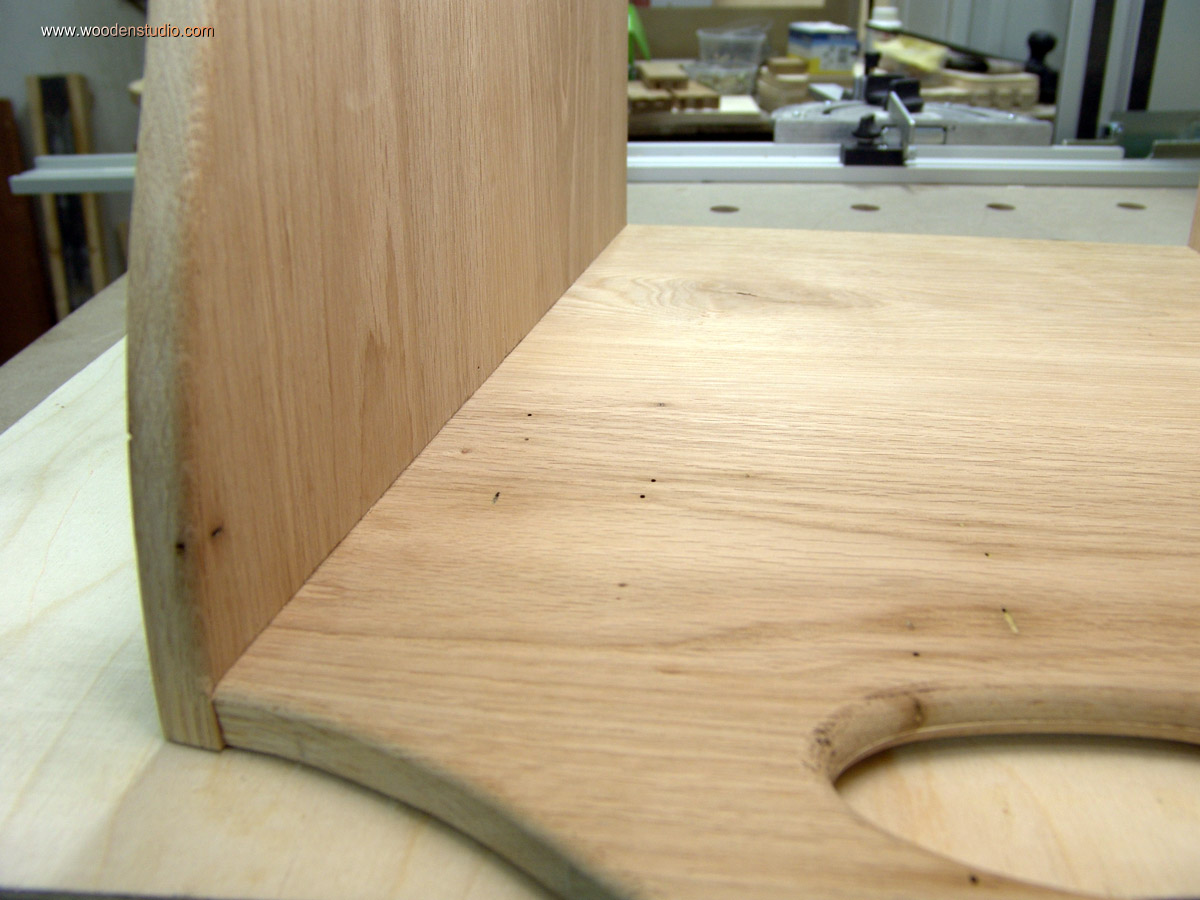

Деревянная корзинка для дров. Место склейки после удаления защитной ленты.

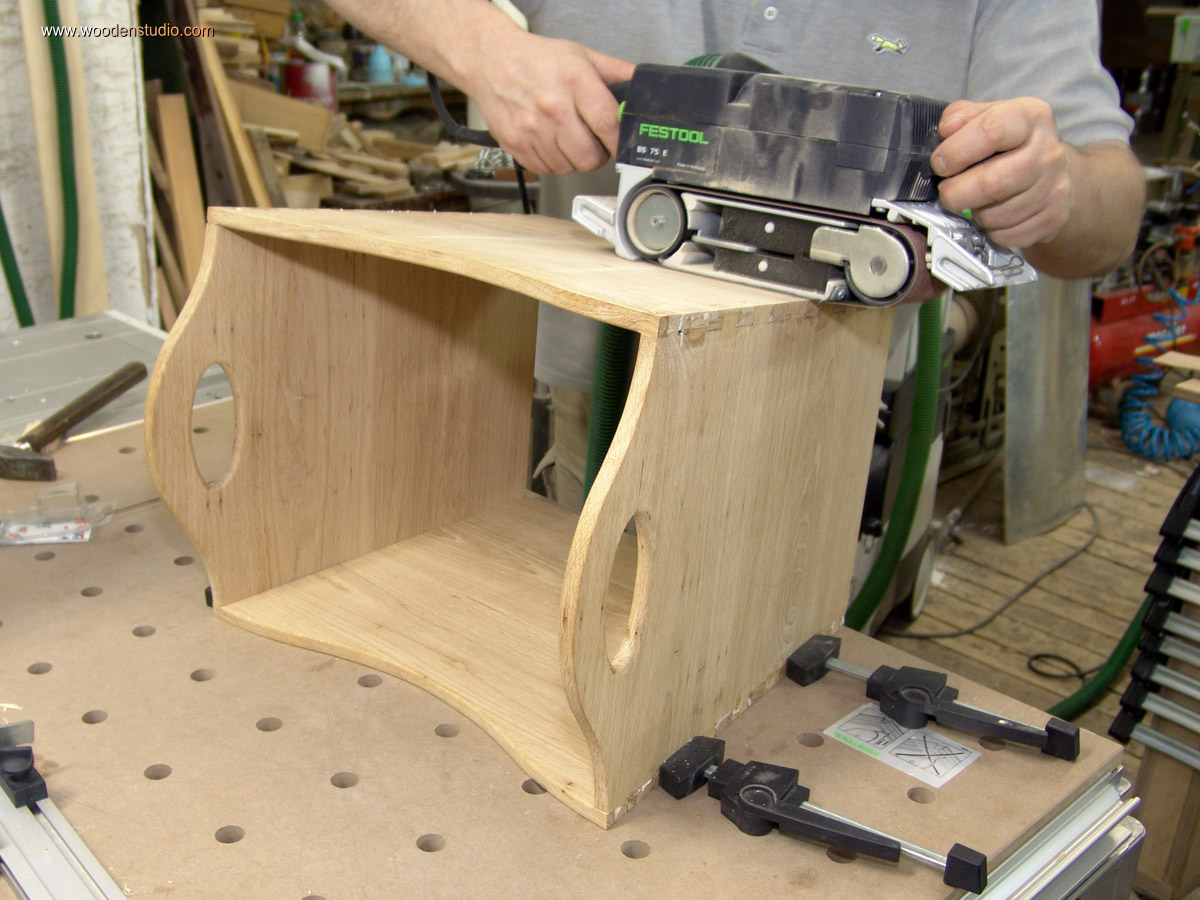

Деревянная корзинка для дров. Шлифовка соединения «ласточкин хвост».

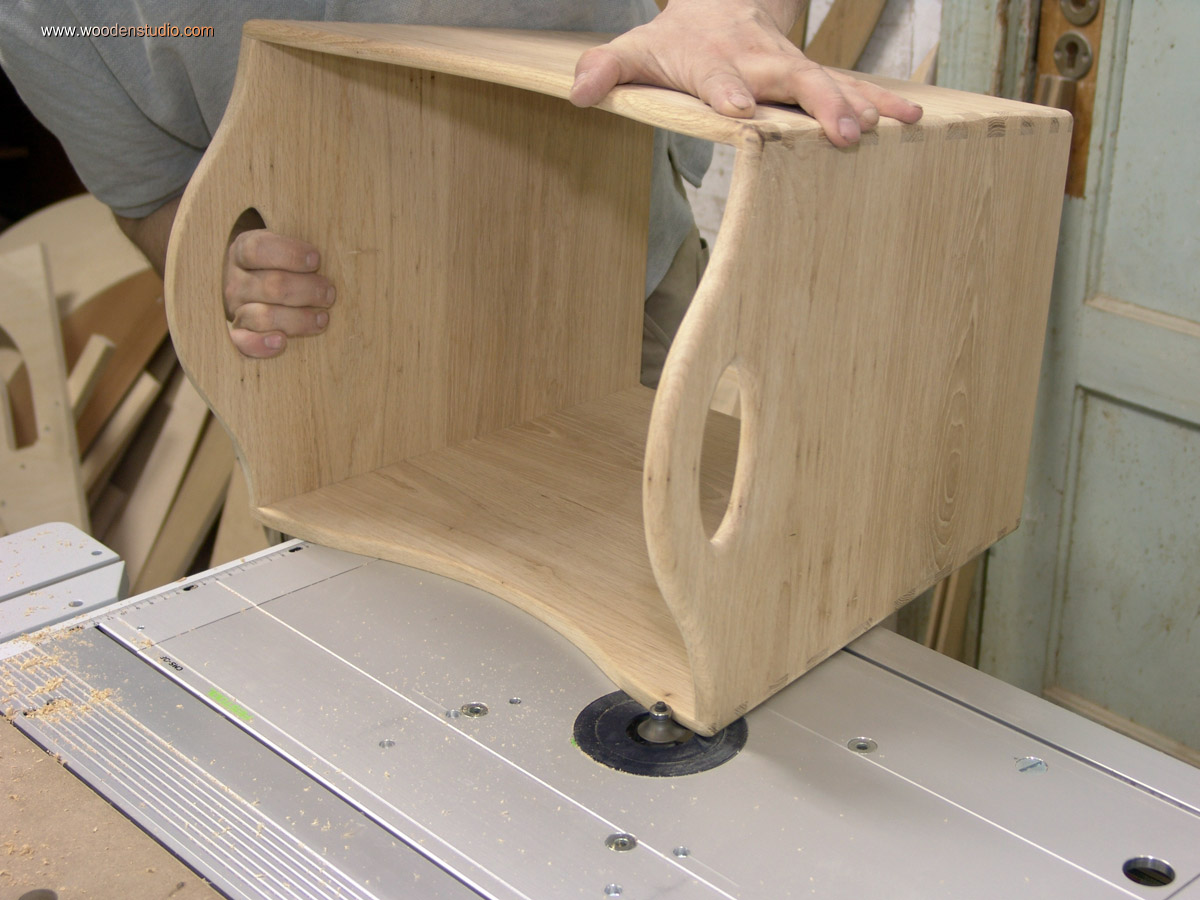

Деревянная корзинка для дров. Фрезерование кромок корзинки в сборе.

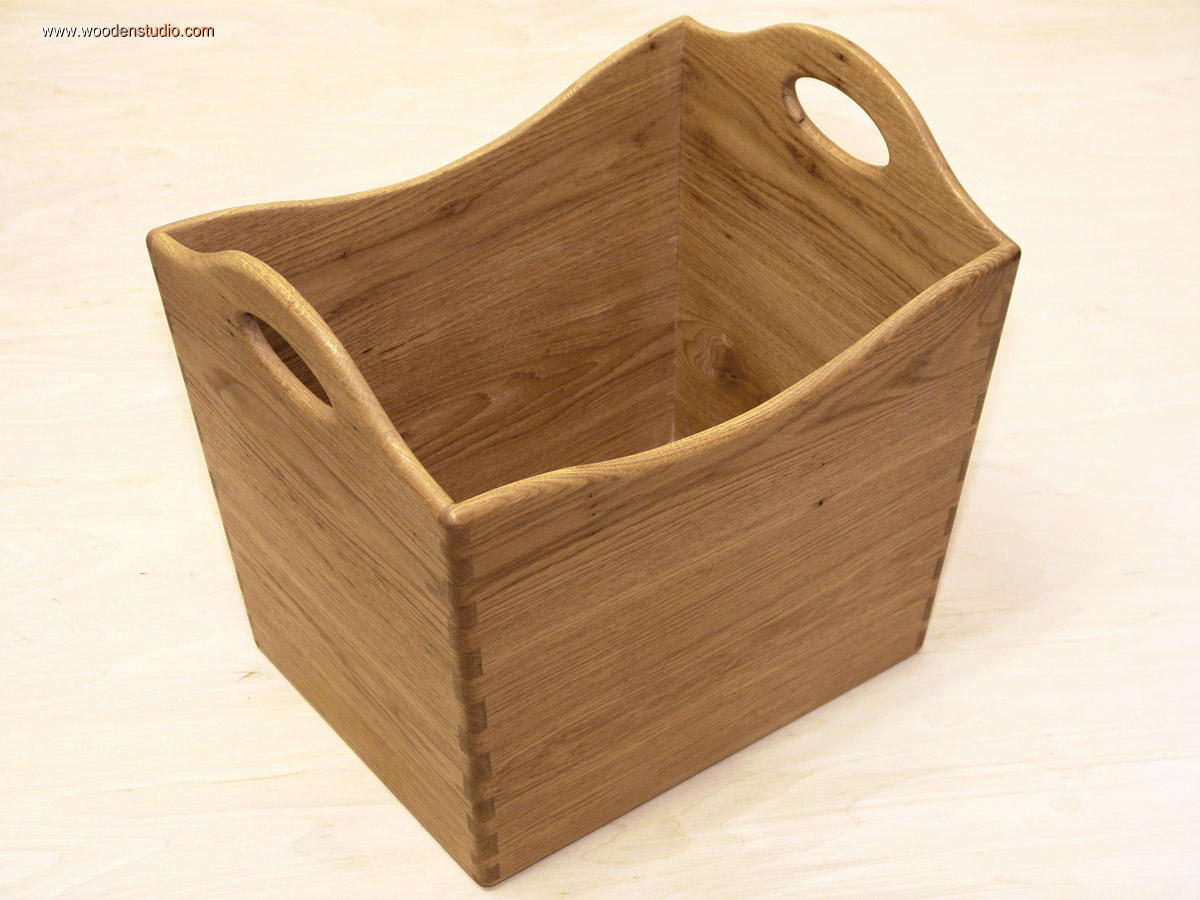

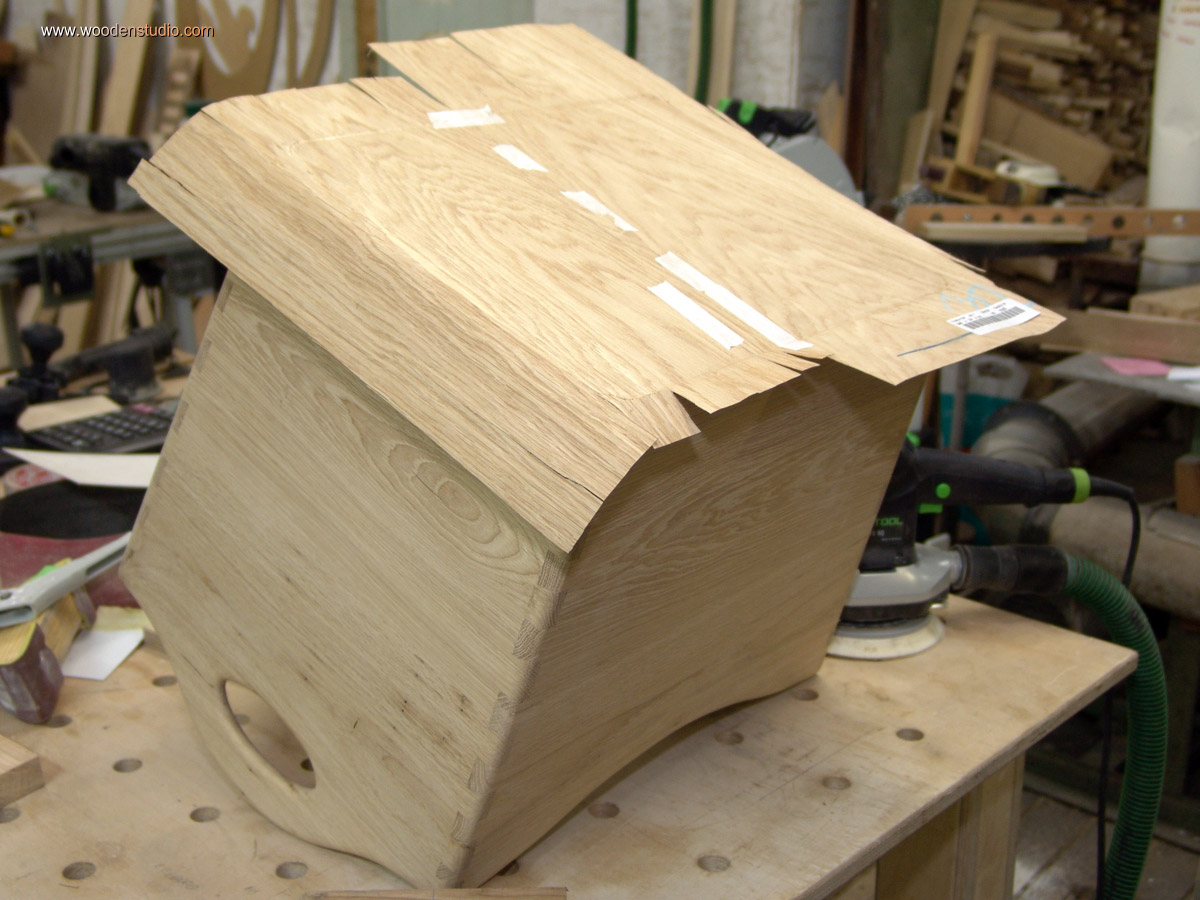

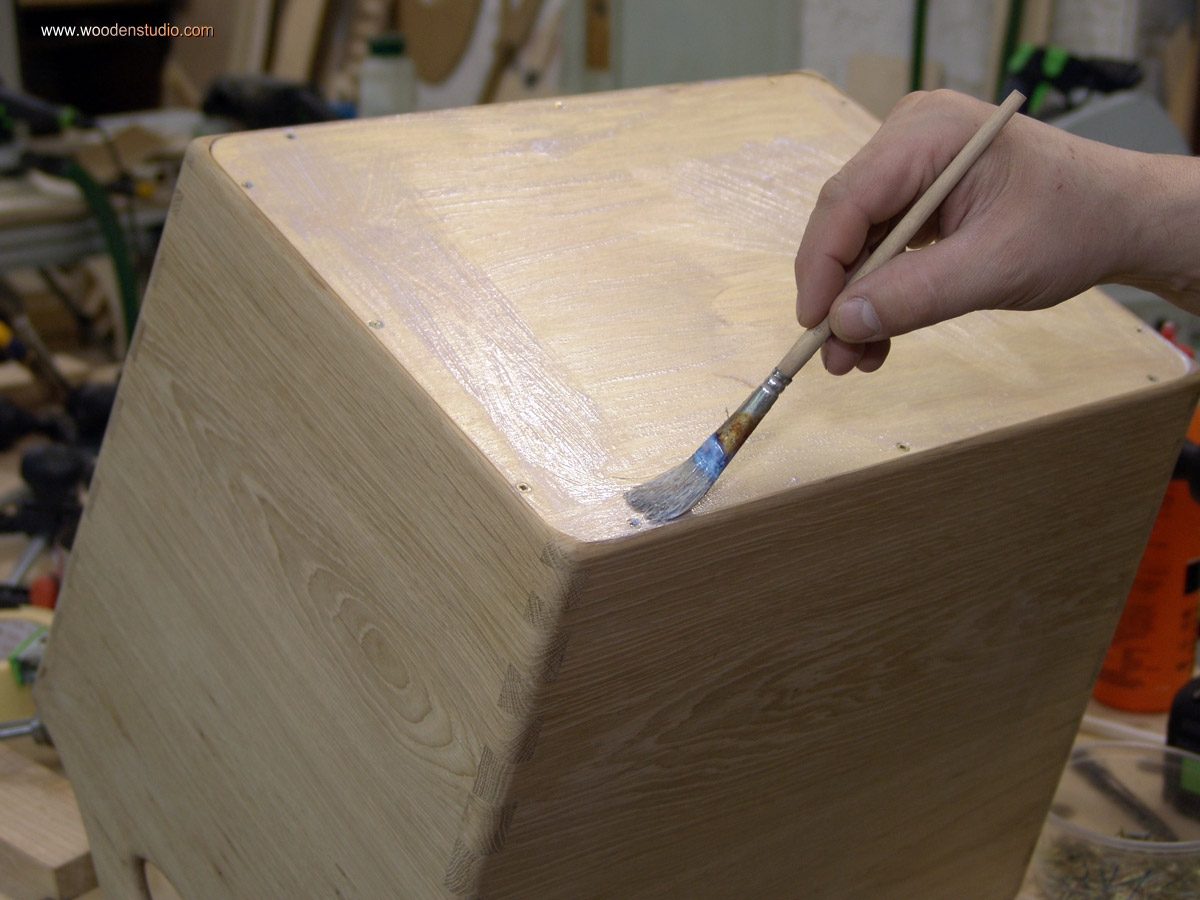

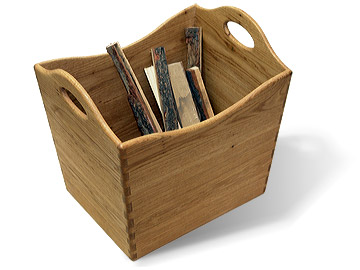

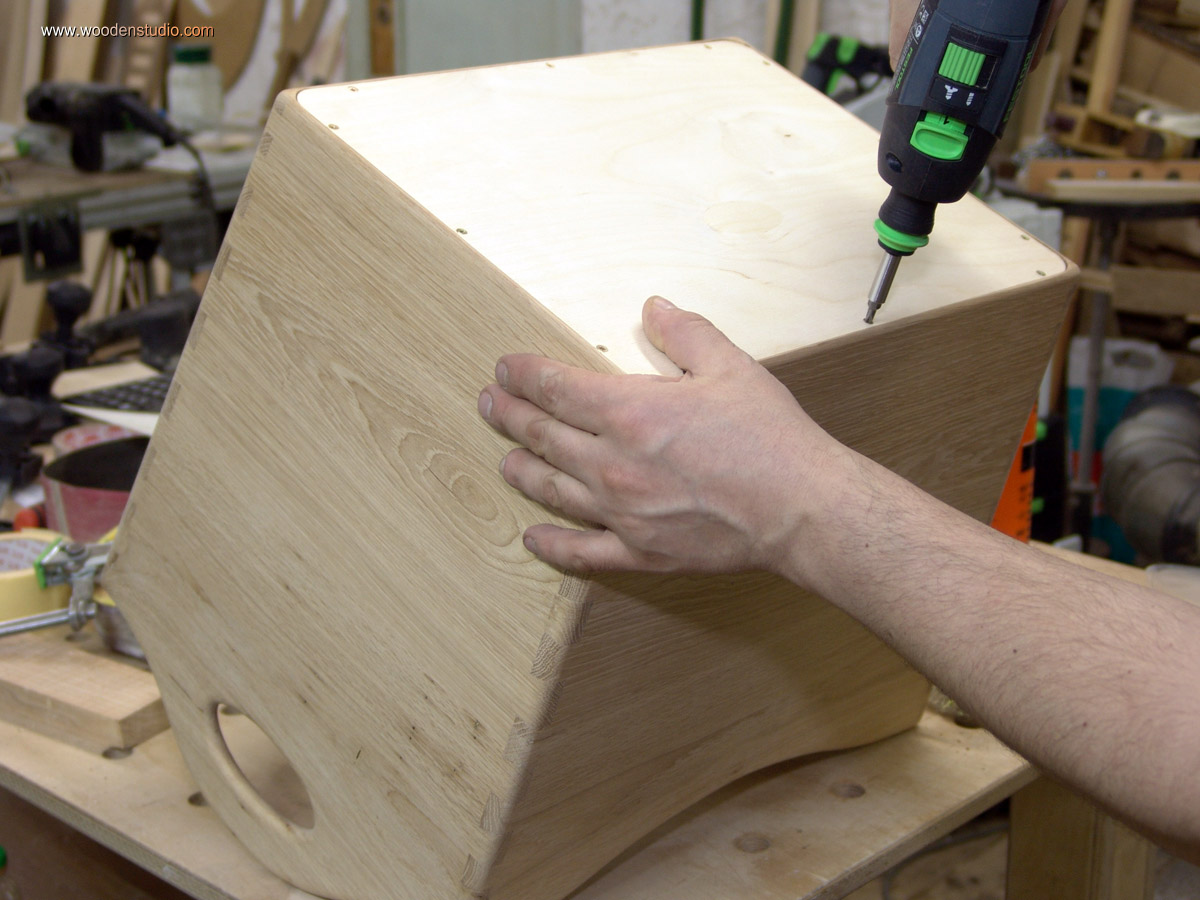

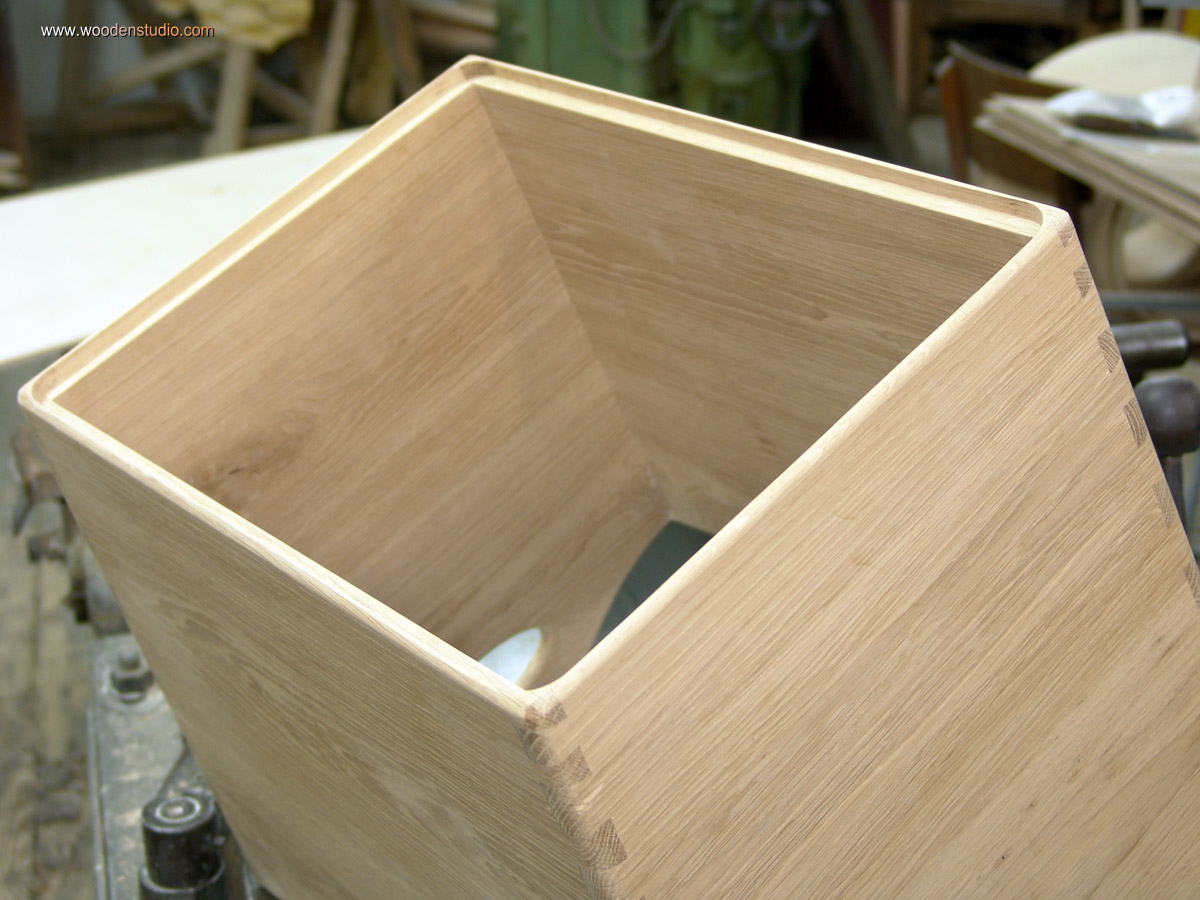

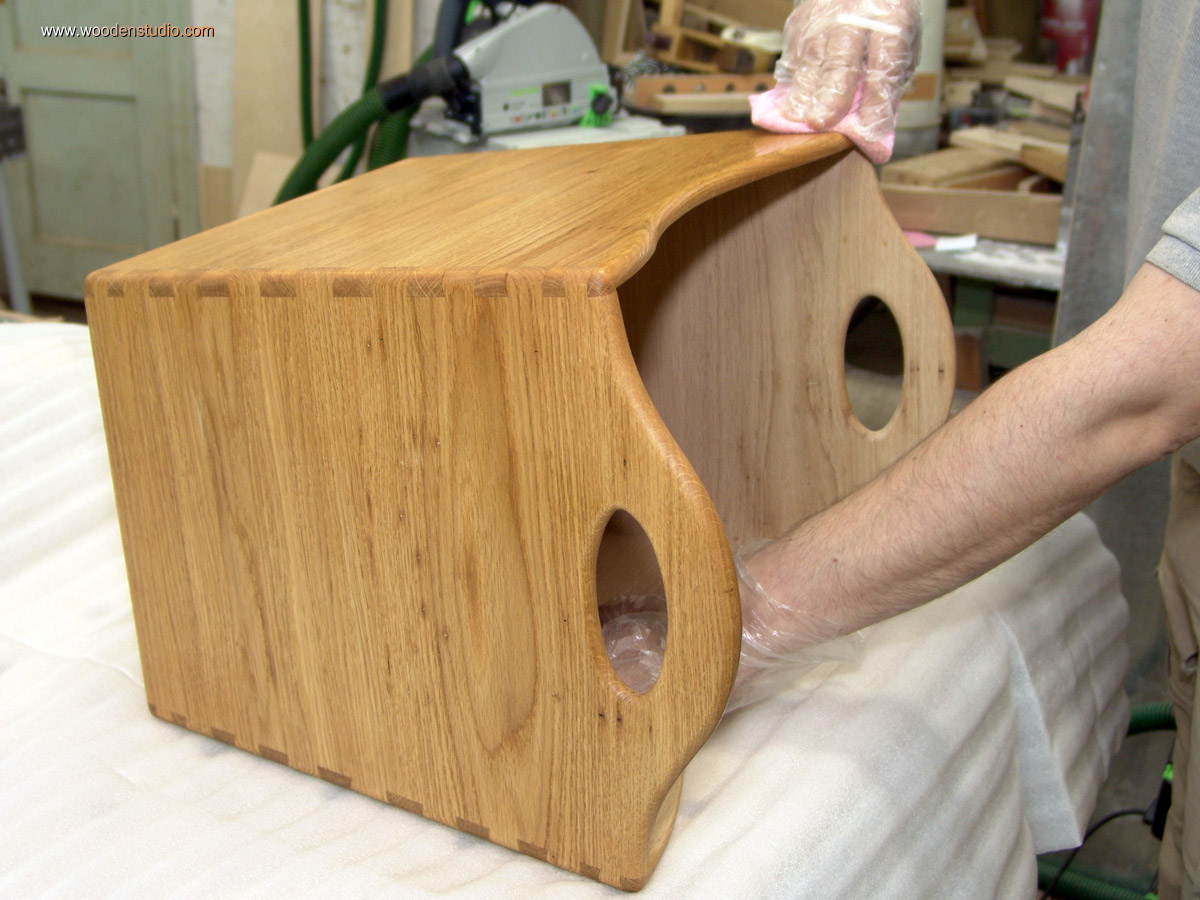

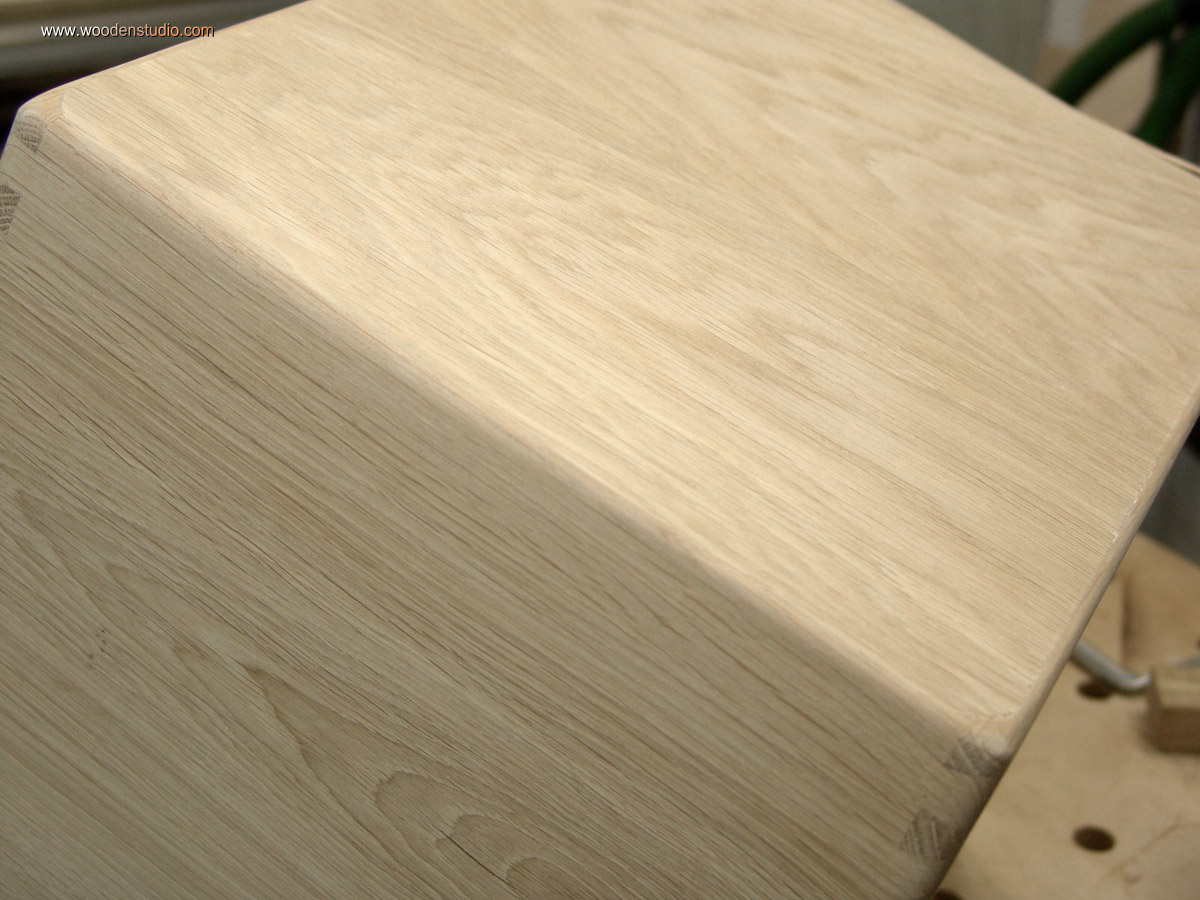

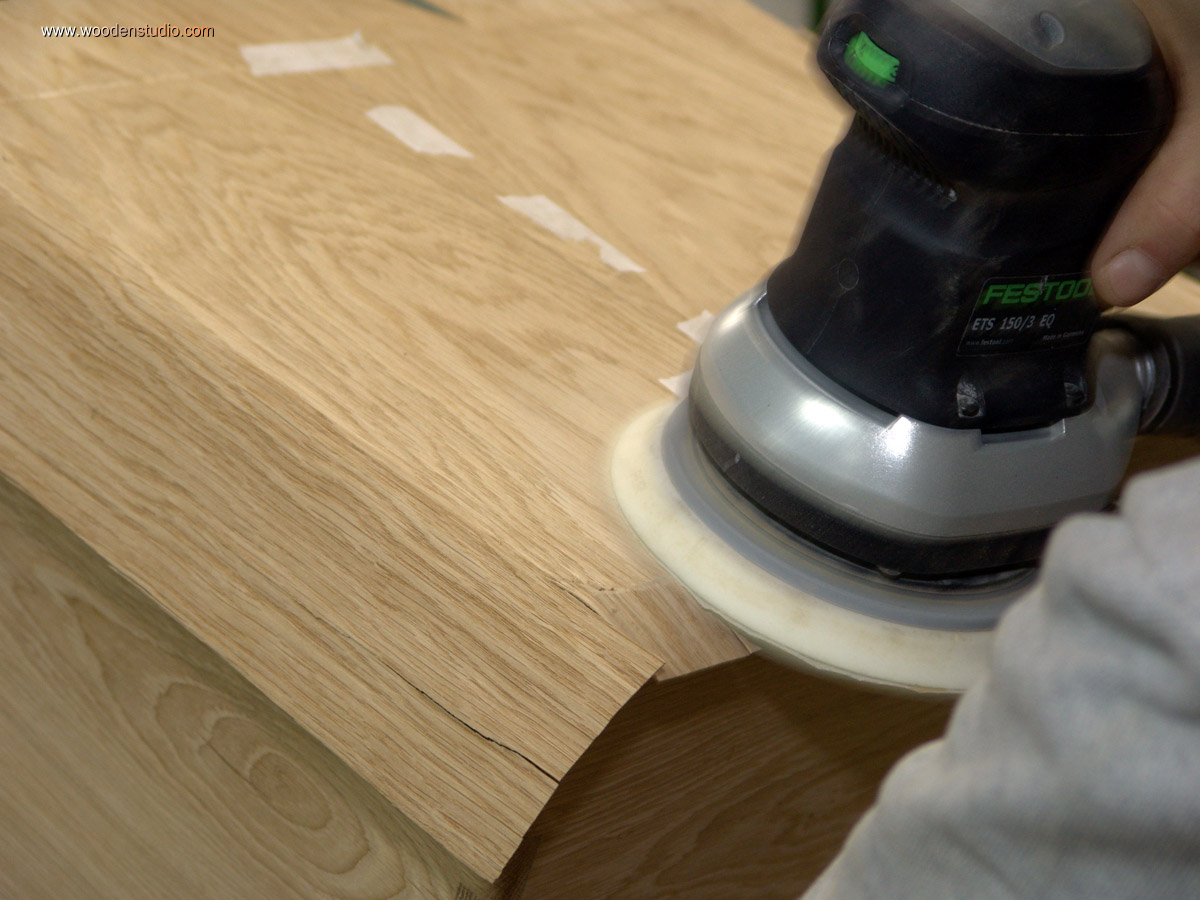

Четвертной фрезой с подшипником отбираю четверть для донышка непосредственно на фрезерном столе. Вклеиваю фанерное дно и прикручиваю шурупами (просто эксперимент). Затем наружную поверхность фанерую дубовым шпоном на специальный клей WCG-N. Вручную шлифую все кромки и углы, покрываю маслом. Корзинка для дров готова.

Изготовление деревянной корзинки для дров заняло около 5 часов.
