Тумба для телевизора с выдвижными ящиками из дуба.
( Воскресенье, 25 Августа 2013. Автор: Дмитрий Довженко. Просмотров: 25445. )

Тумба для телевизора из натурального дуба с выдвижными ящиками

Проект: январь 2009

Прототипом тумбы для телевизора в каминном зале, как не удивительно, но послужила арка одного из проемов смежного помещения. Точнее форма элементов арки.

Закончив работы по оформлению арочного проема, я приступил к проектированию телевизионной тумбы в каминный зал. Учитывая, что оба изделия находятся в едином поле зрения, хотелось визуально объединить их по стилю. Поэтому элементы тумбы и арочного проема похожи по цвету, формам и фактуре поверхности. Но, на этом сходства заканчиваются.

Каркас тумбы выполнен из березовой фанеры с отделкой натуральным дубом. Все гнутые элементы так же выполнены из дуба. Необычным и новым решением в конструкции тумбы для телевизора стали выдвижные ящики. Во-первых, они выдвигаются от касания. Во-вторых, сами ящики угловые и имеет вогнутые с обеих сторон фасады соединенные «на ус».

Чтобы реализовать такую идею, пришлось немало потрудиться, как над отдельными деталями, так и целыми узлами, а также доработать и адаптировать имеющуюся на рынке фурнитуру. Об этом и другом немного подробней...

Итак, все началось с фасада. Именно с гнутого фасада, а не корпуса тумбы, так как фасад имеет очень сложную вогнутую форму и состоит из большого количества гнутых элементов. Для начала согнул заготовки обвязки и филенок для будущего фасада. На фрезерном столе придал форму элементам обвязки, прирезал в размер на торцовочной пиле и прогнал паз по внутренней кромке обвязки. В этот паз будет вставляться филенка.

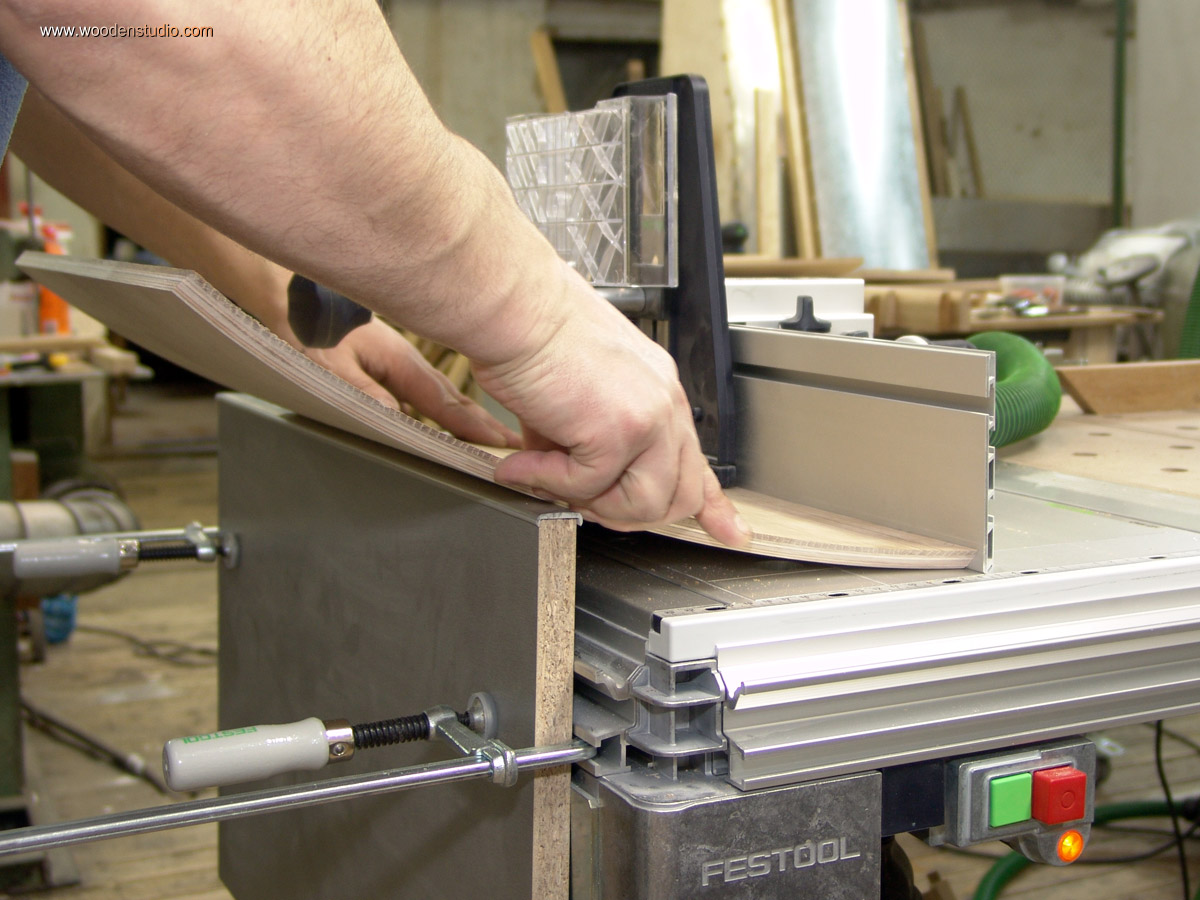

Профилирование заготовок гнутого фасада тумбы для телевизора

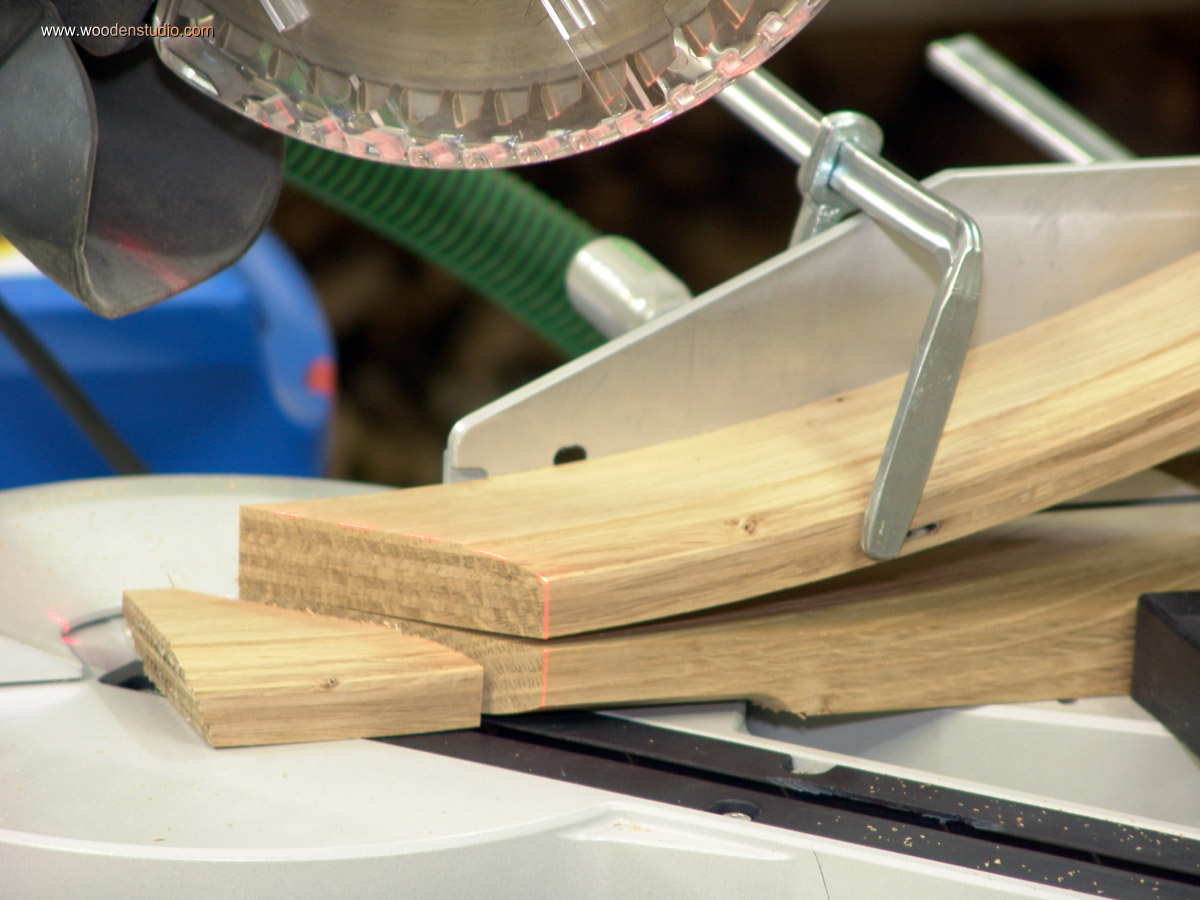

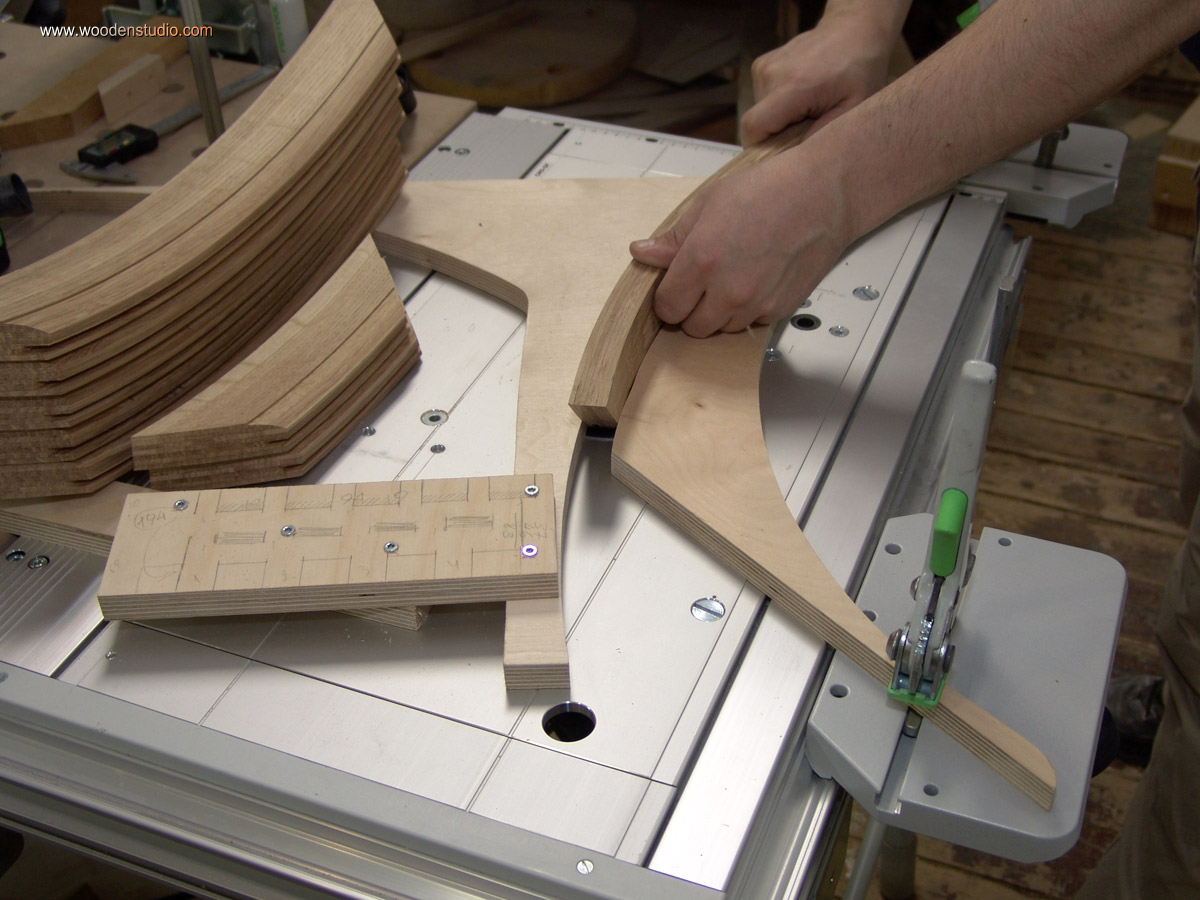

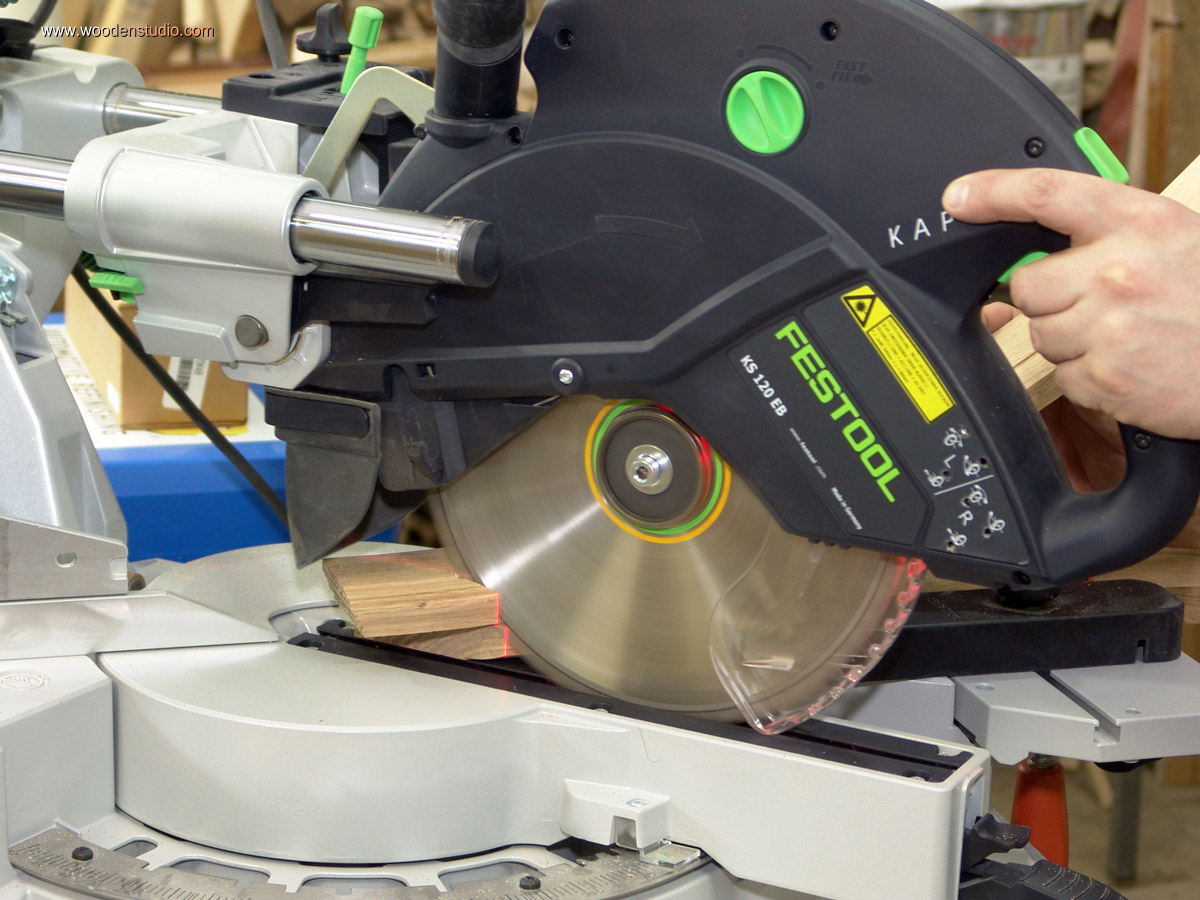

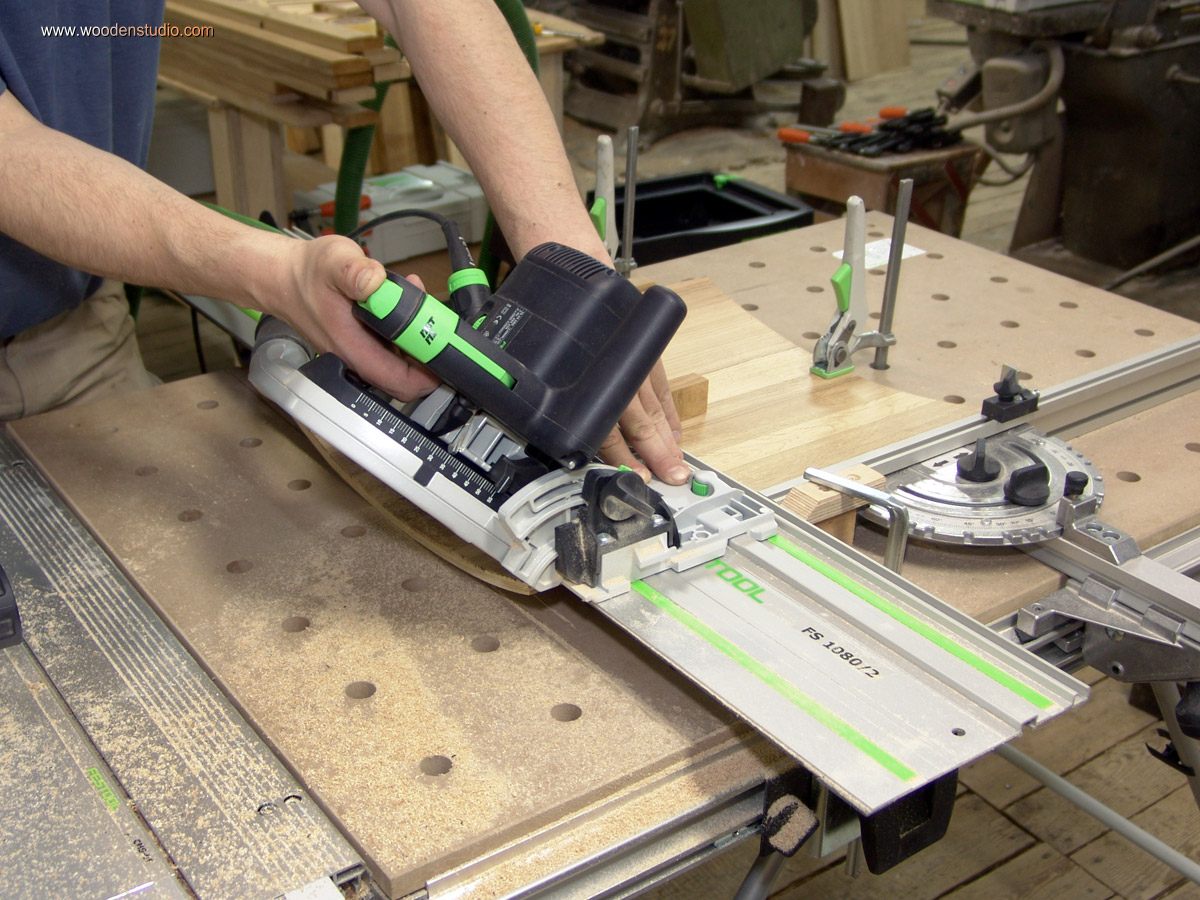

Торцевание в размер заготовок гнутого фасада телевизионной тумбы

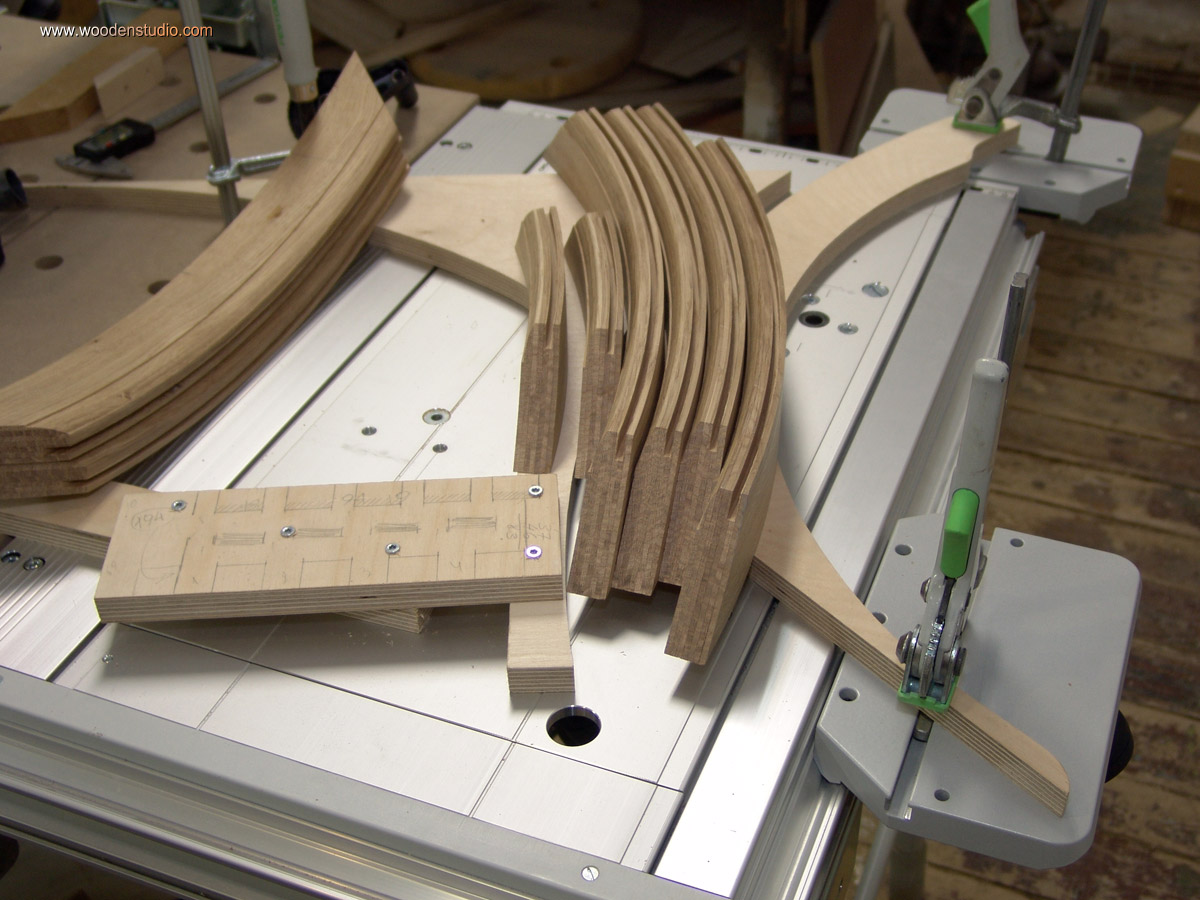

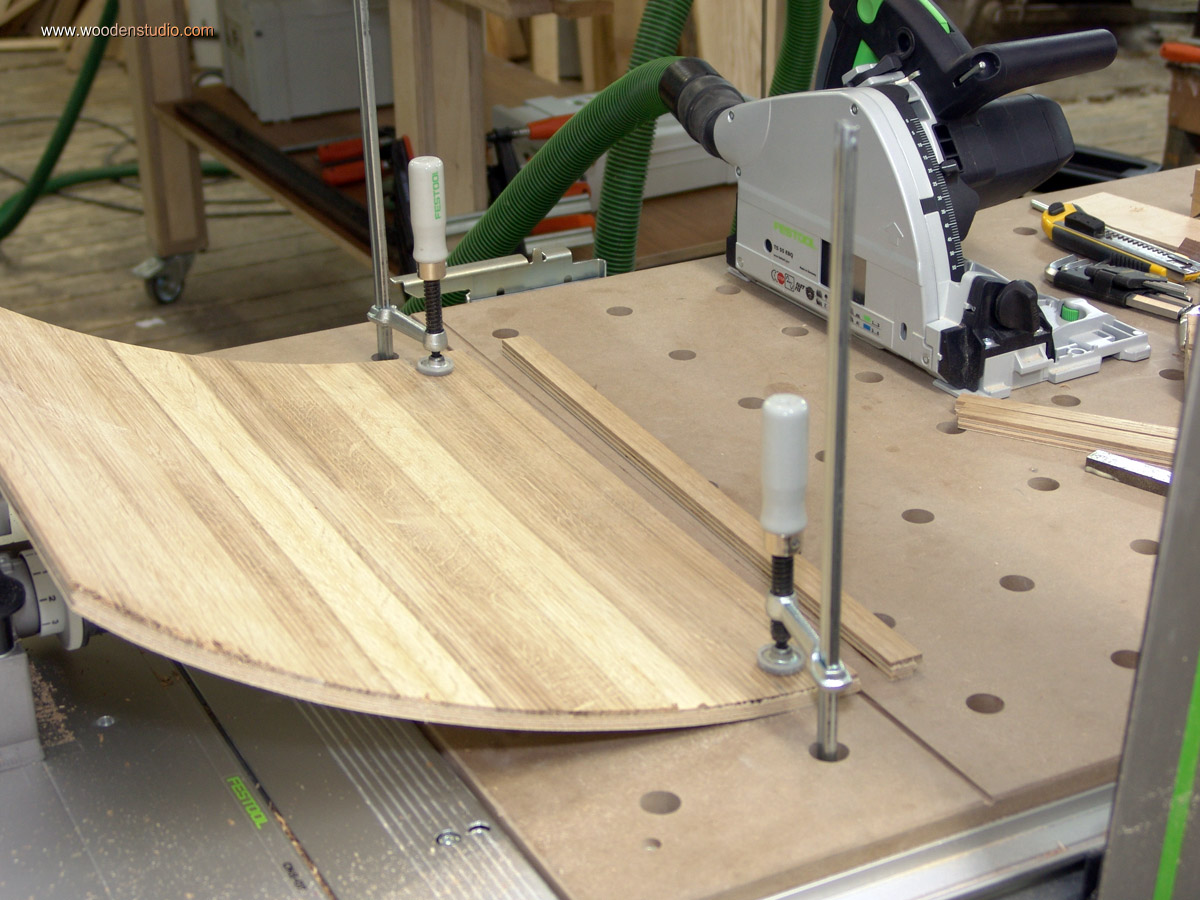

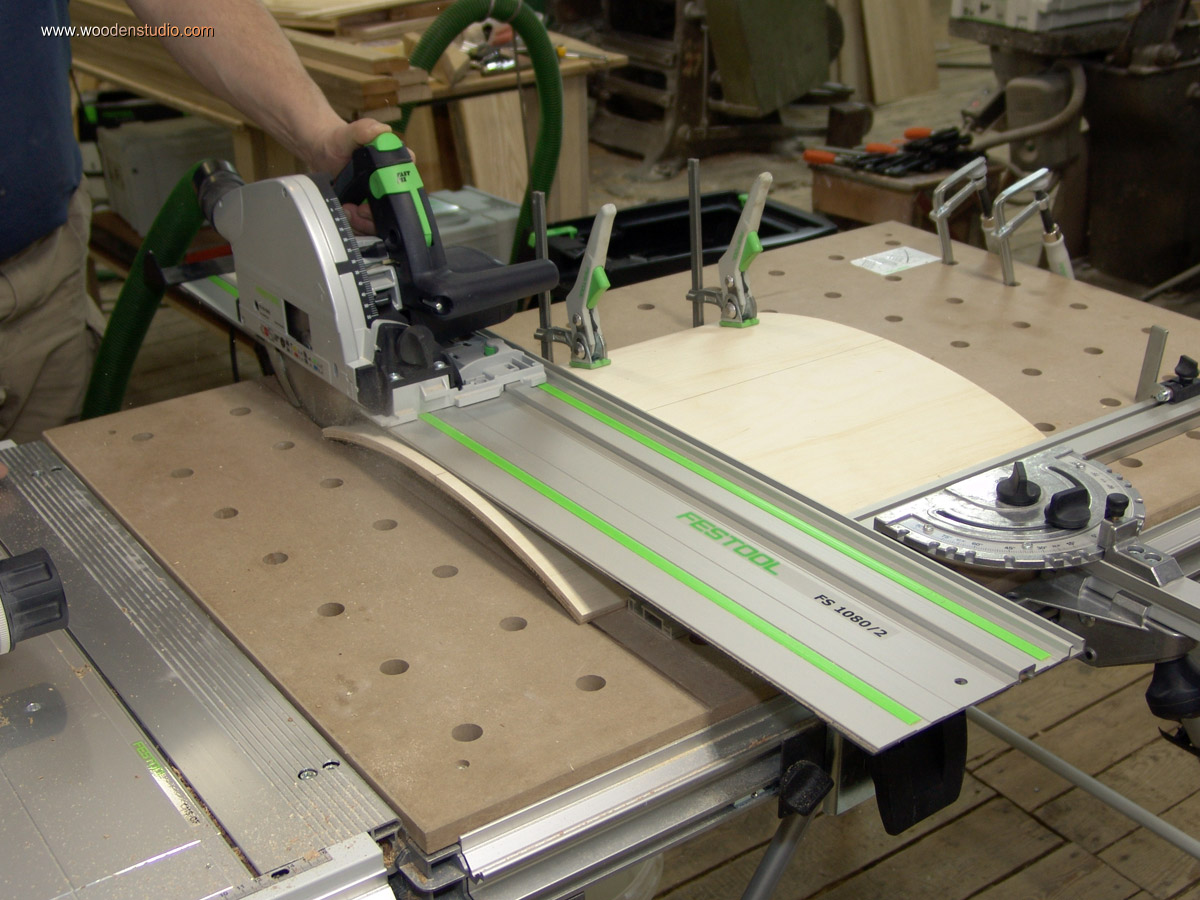

Гнутая заготовка фасада обрезается в специальном положении

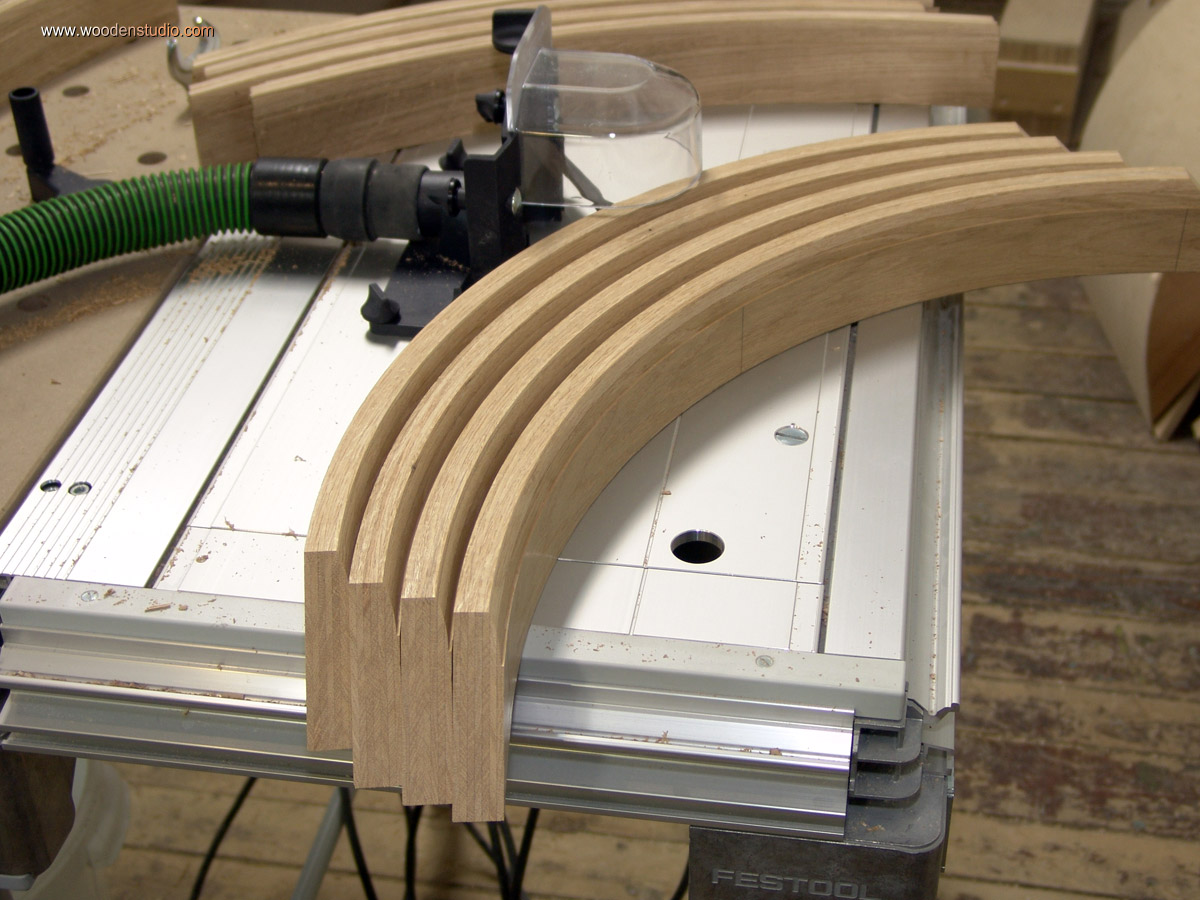

Гнутые элементы фасада тумбы для телевизора.

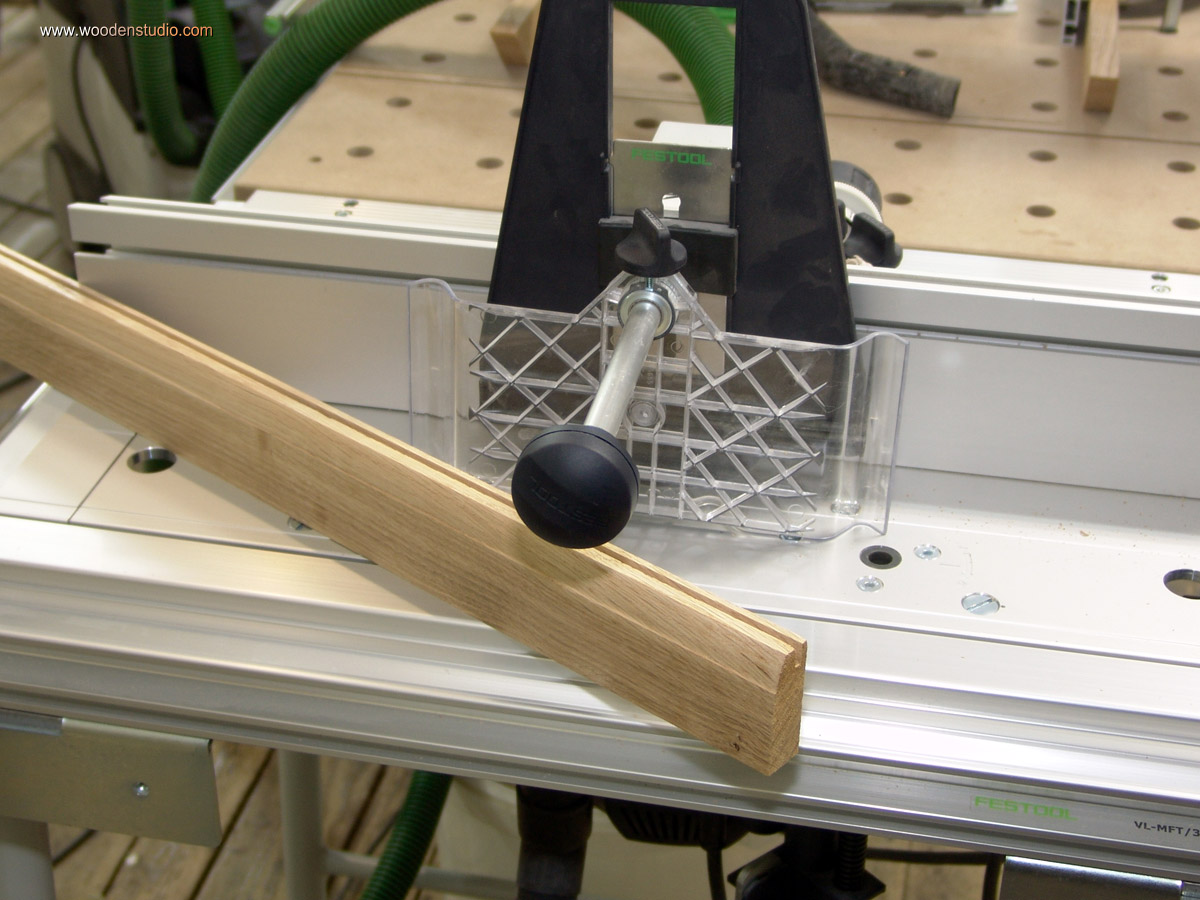

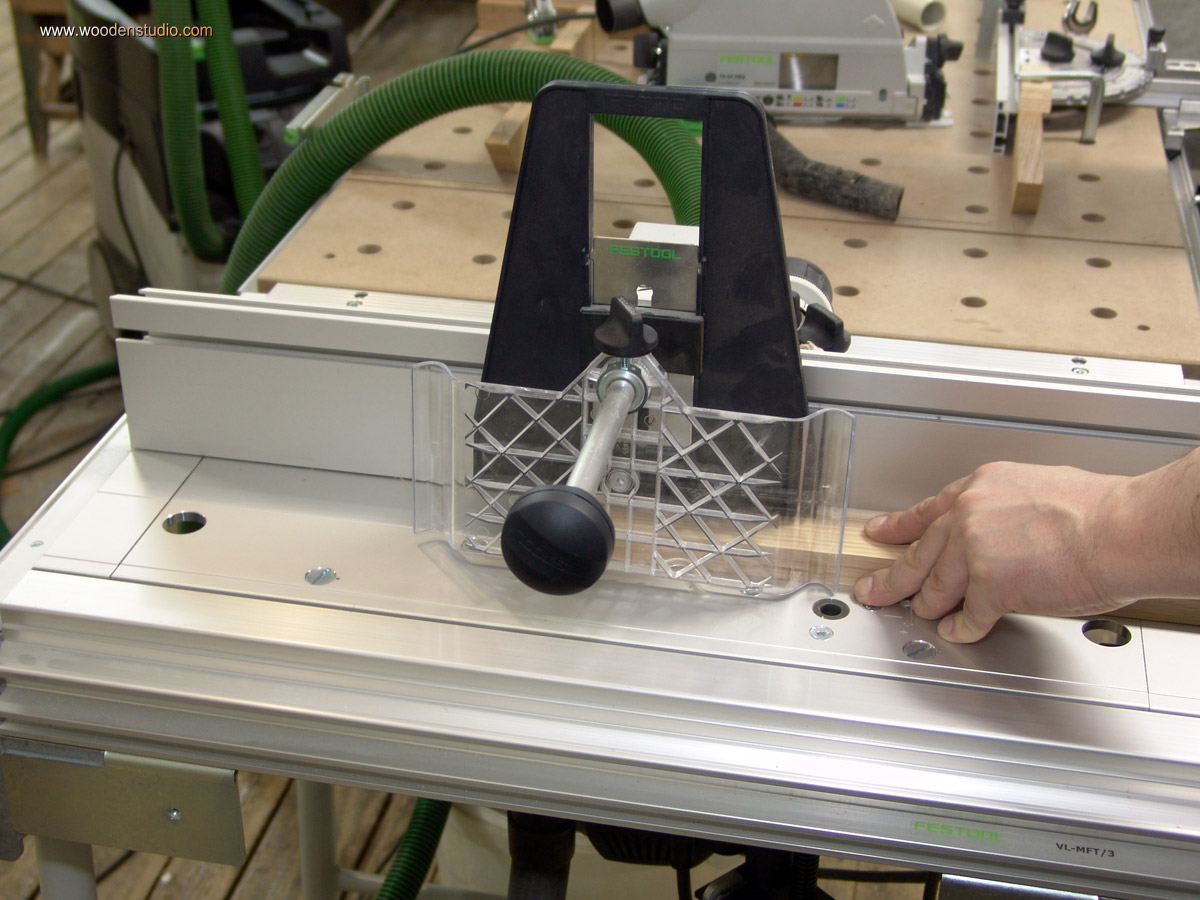

Профилирование прямолинейных заготовок деревянного фасада.
Дубовая заготовка для фасада.

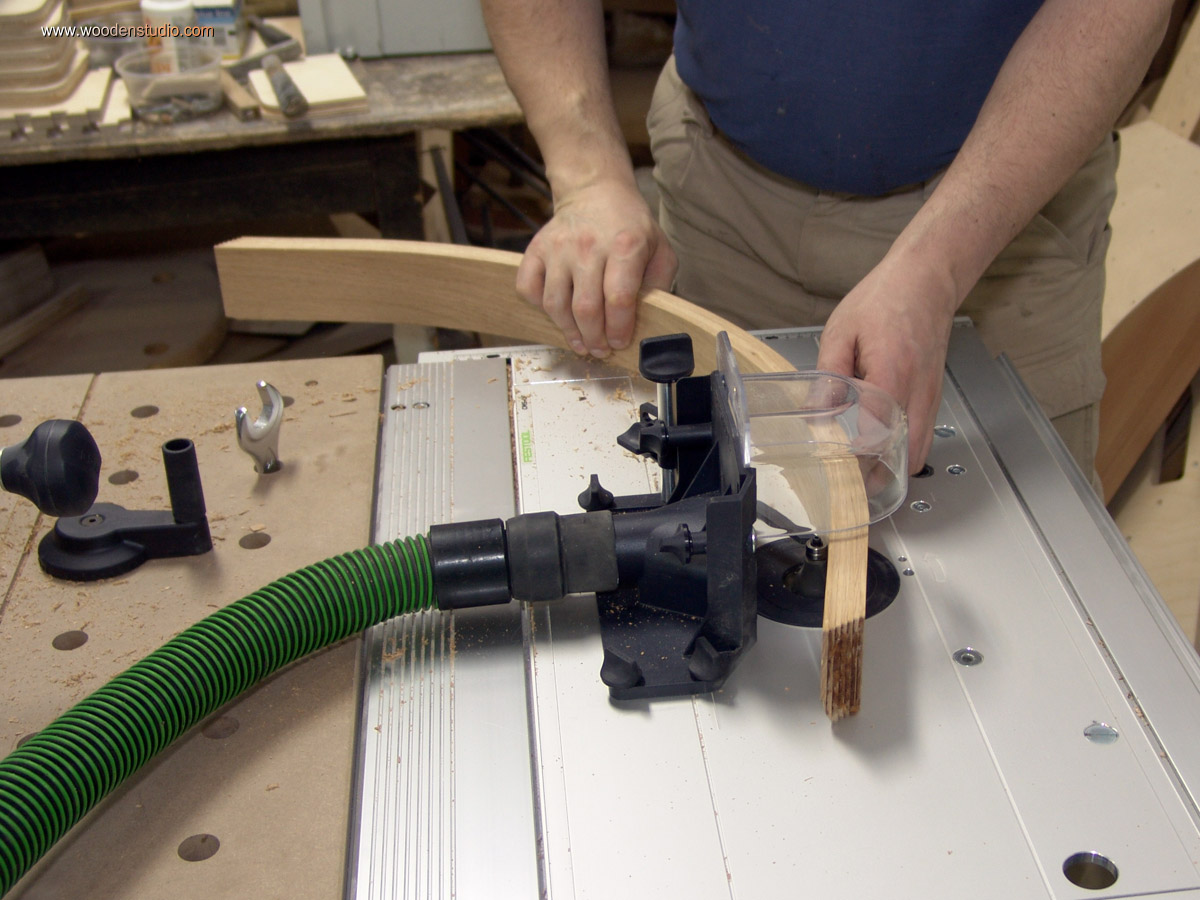

Фрезерование паза в гнутой заготовке с использованием стационарно закрепленного ручного фрезера.
Готовые заготовки для гнутого фасада.

Теперь необходимо прирезать в размер заготовки для филенок. Так, как филенки угловые, то для дальнейшей склейки одну из сторон заготовки необходимо прирезать под углом 45°. На остальных фрезерую паз для соединения с обвязкой. Сама филенка состоит из двух частей. Наружная — слой натурального дуба, внутренняя — фанерная (как и остальные стенки выдвижного ящика).

Торцевание заготовок филенки гнутого фасада

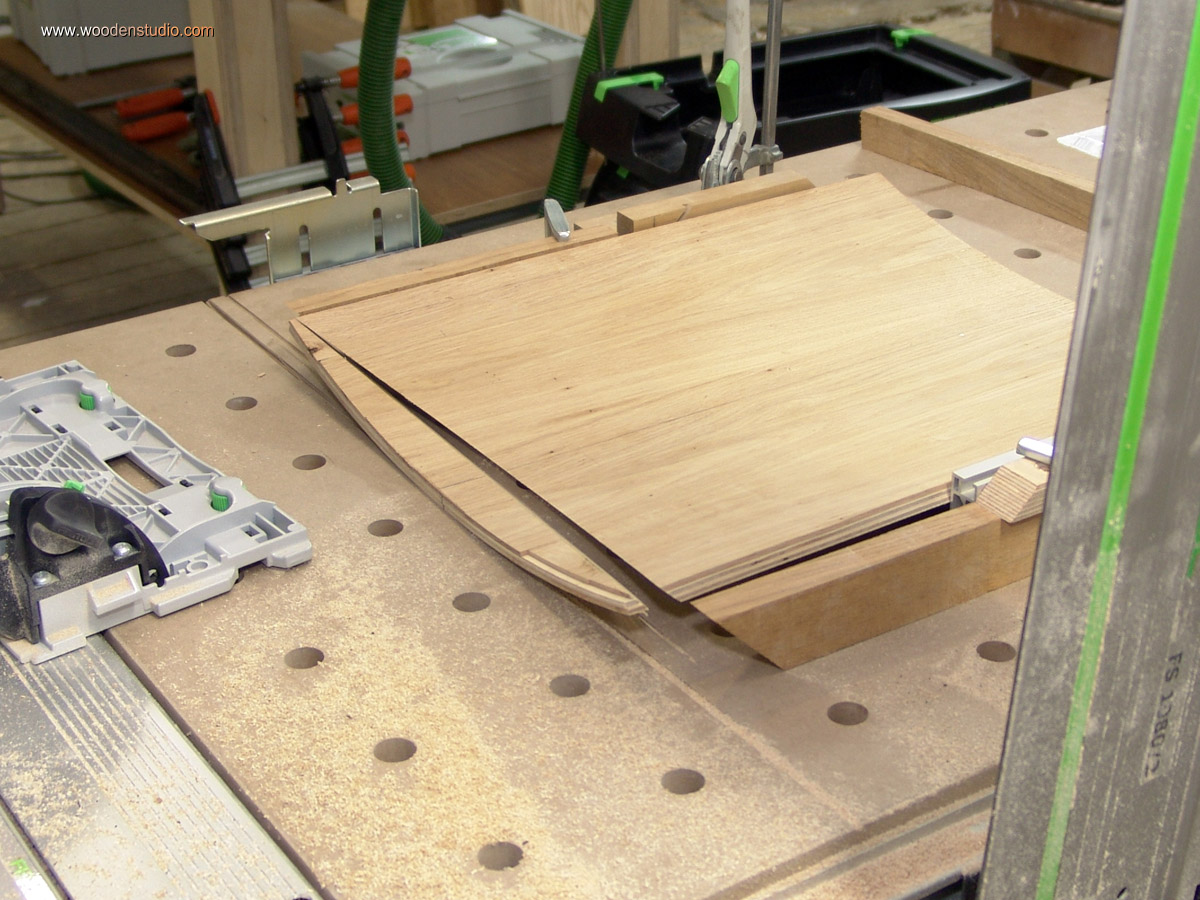

Прирезка базовой стороны гнутой филенки.
Прирезка гнутой филенки под углом 45 градусов для дальнейшей склейки.
Фрагмент прирезанной филенки.

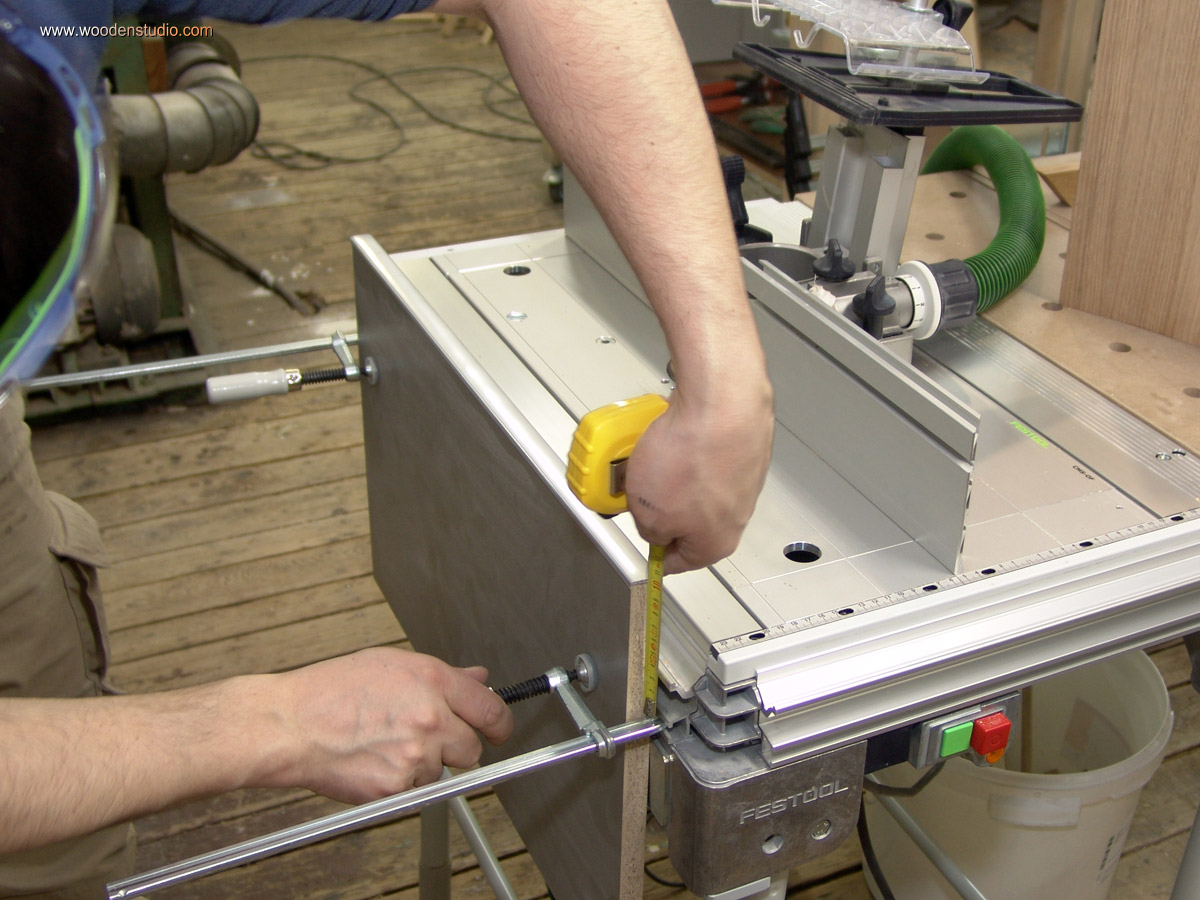

Настройка оборудования для фрезерования пазов в кромках гнутой филенки.

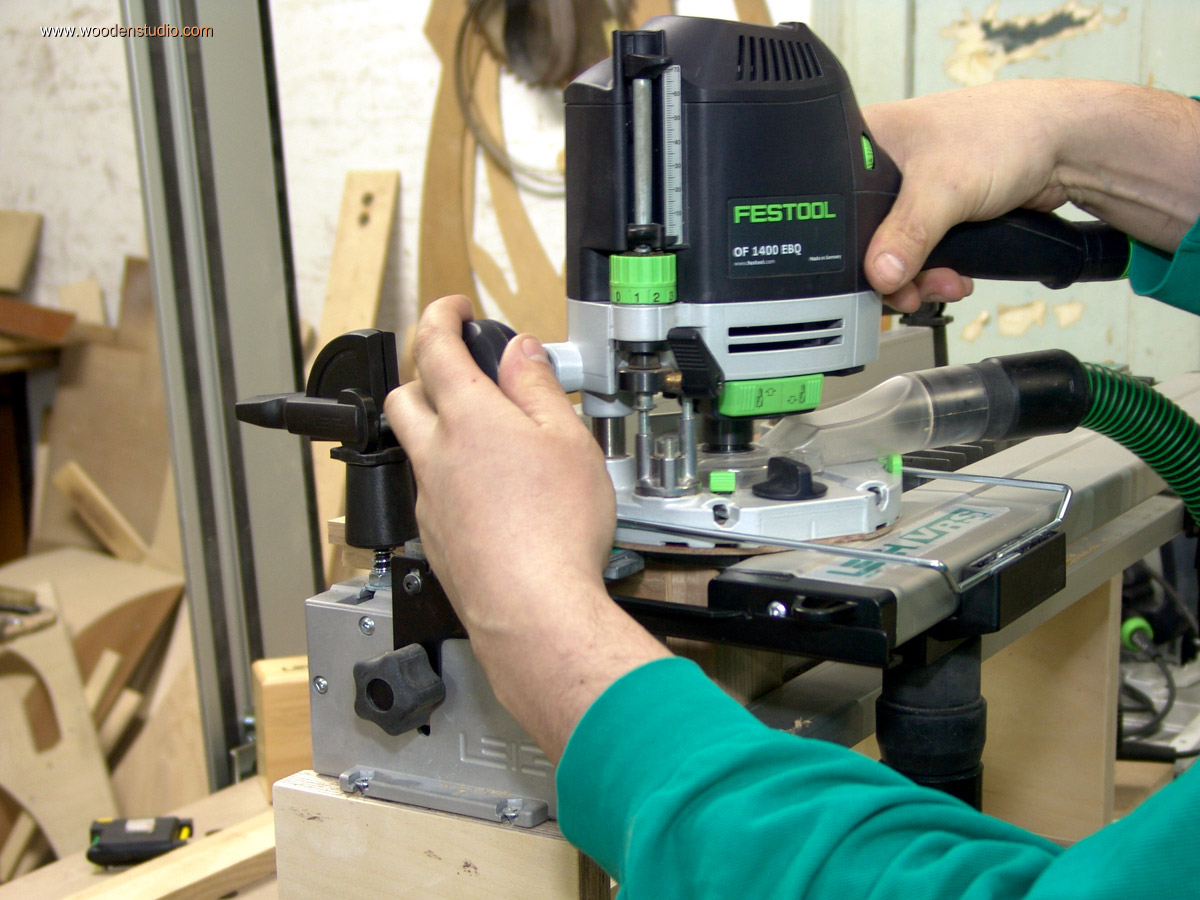

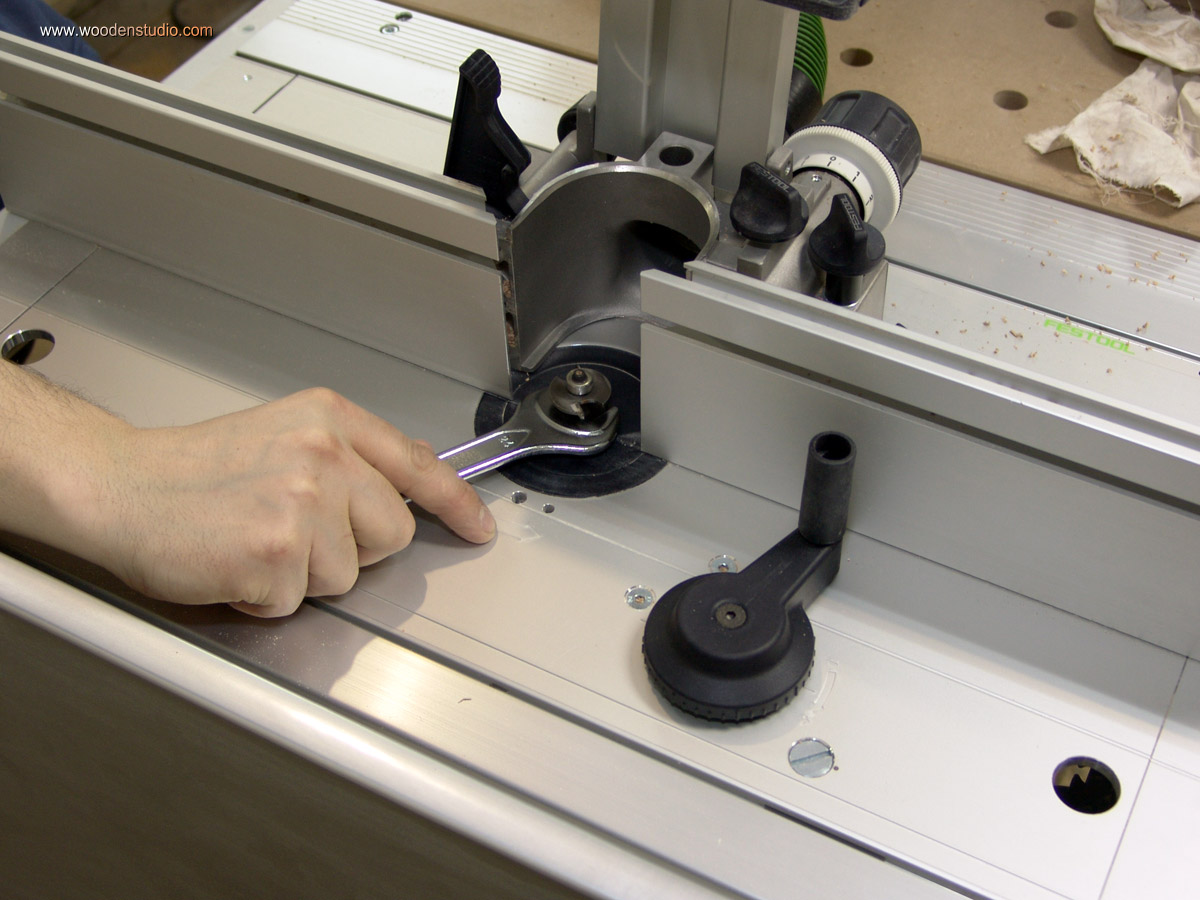

Установка пазовой фрезы с подшипником в фрезерном модуле Festool CMS-OF
Фрезерование паза на прямолинейном участке гнутой филенки.

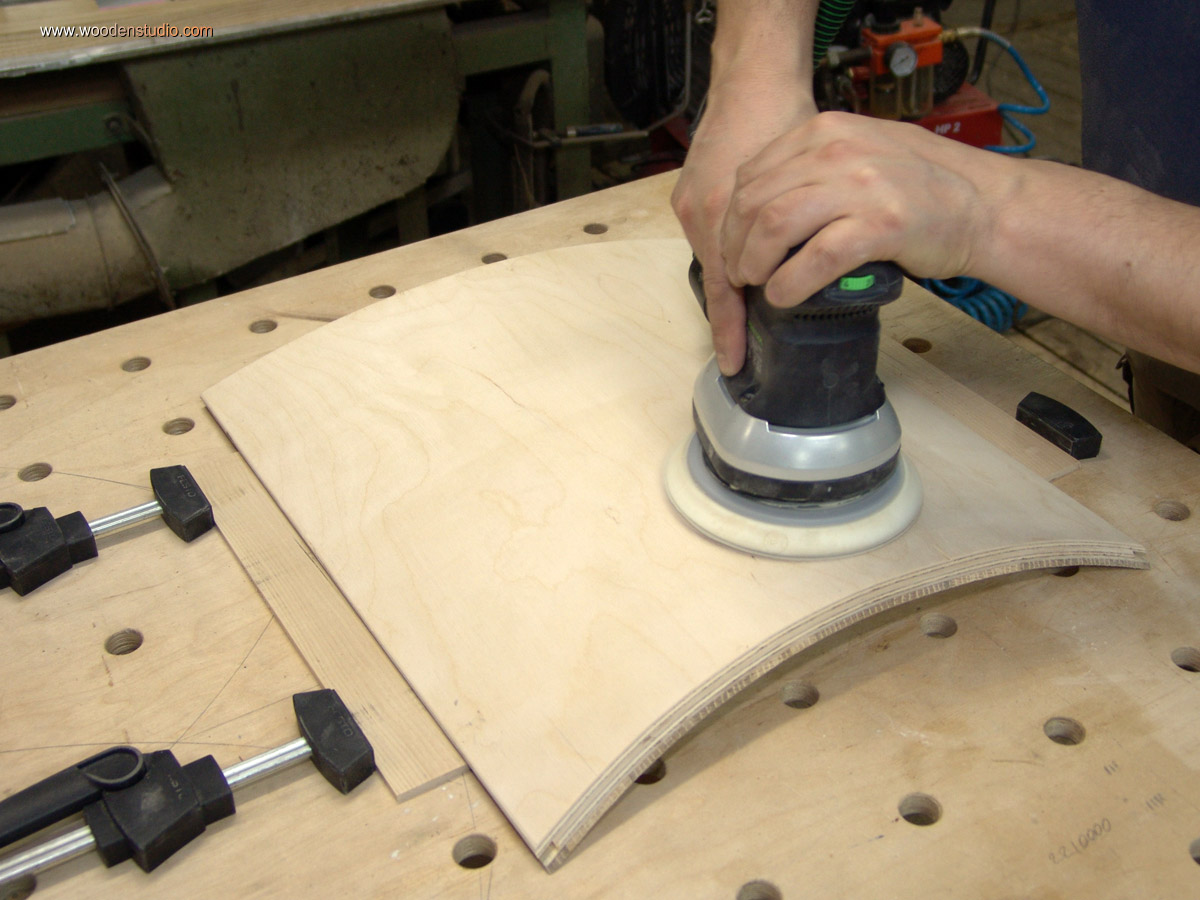

Шлифование эксцентриковой шлифмашинкой Festool ETS 150/3 тыльной стороны гнутой филенки.

Чтобы собрать и склеить филенки, изготовил из фанеры вспомогательный угловой упор, к которому временно прикрутил шурупами заготовки филенок. Затем прямо на филенки была приклеена обвязка. Все угловые соединения обвязки собраны на плоский шип (ламель).

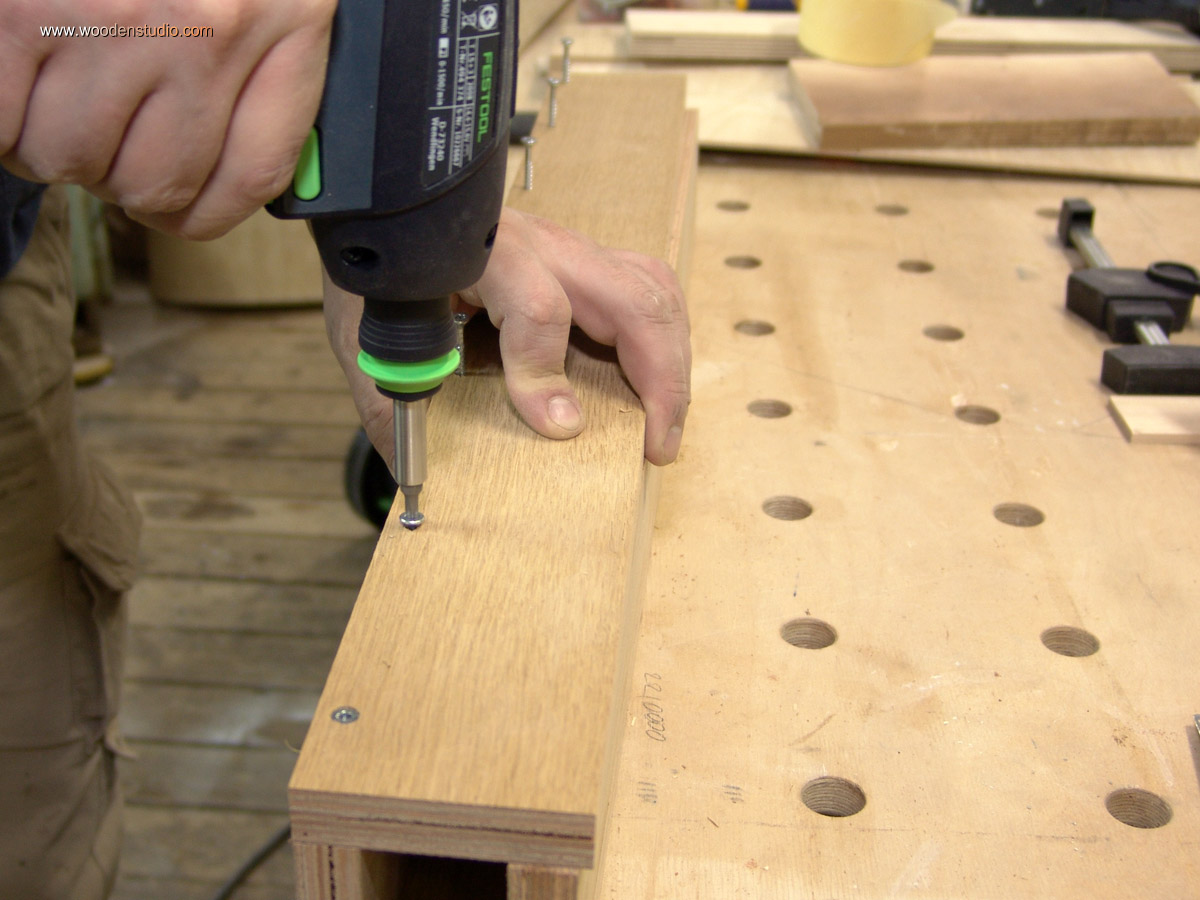

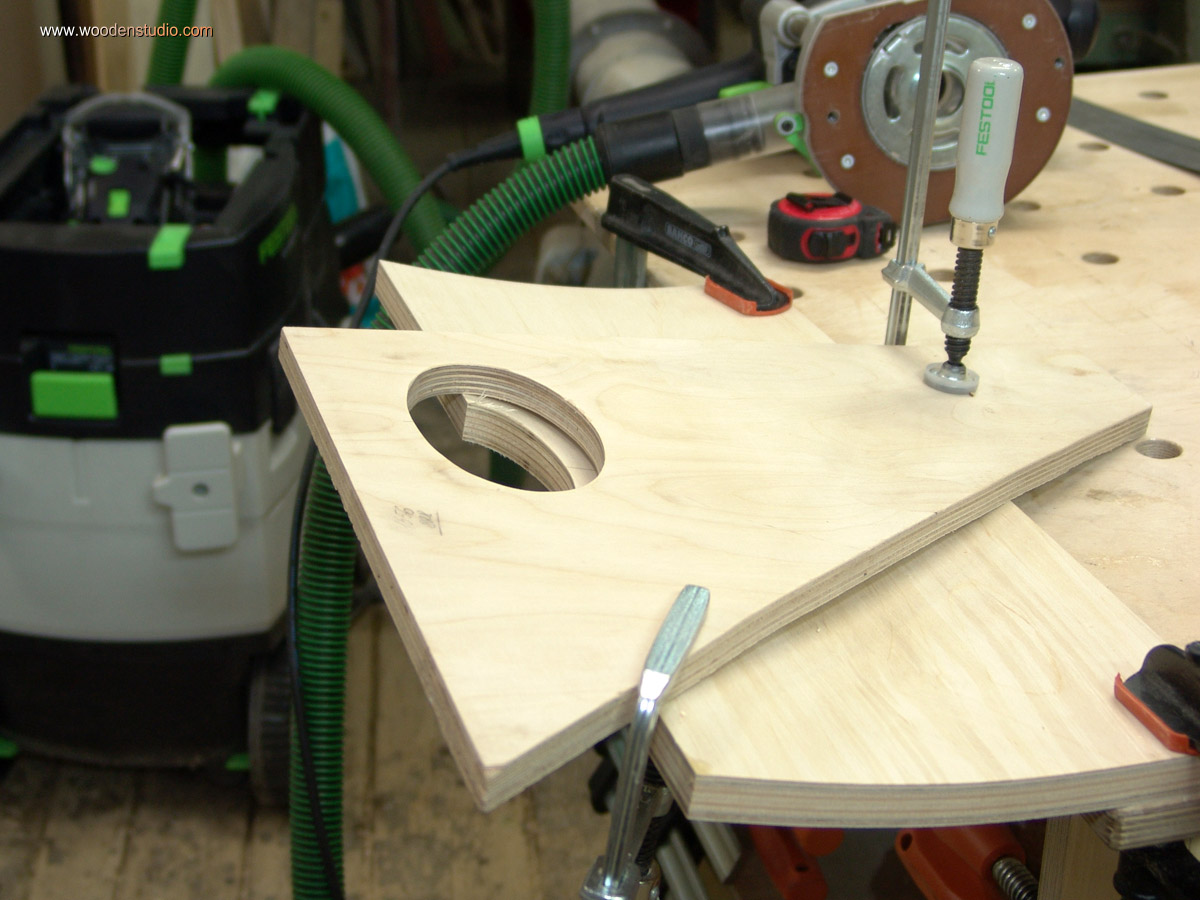

Изготовление вспомогательного углового упора для фиксации гнутой филенки.

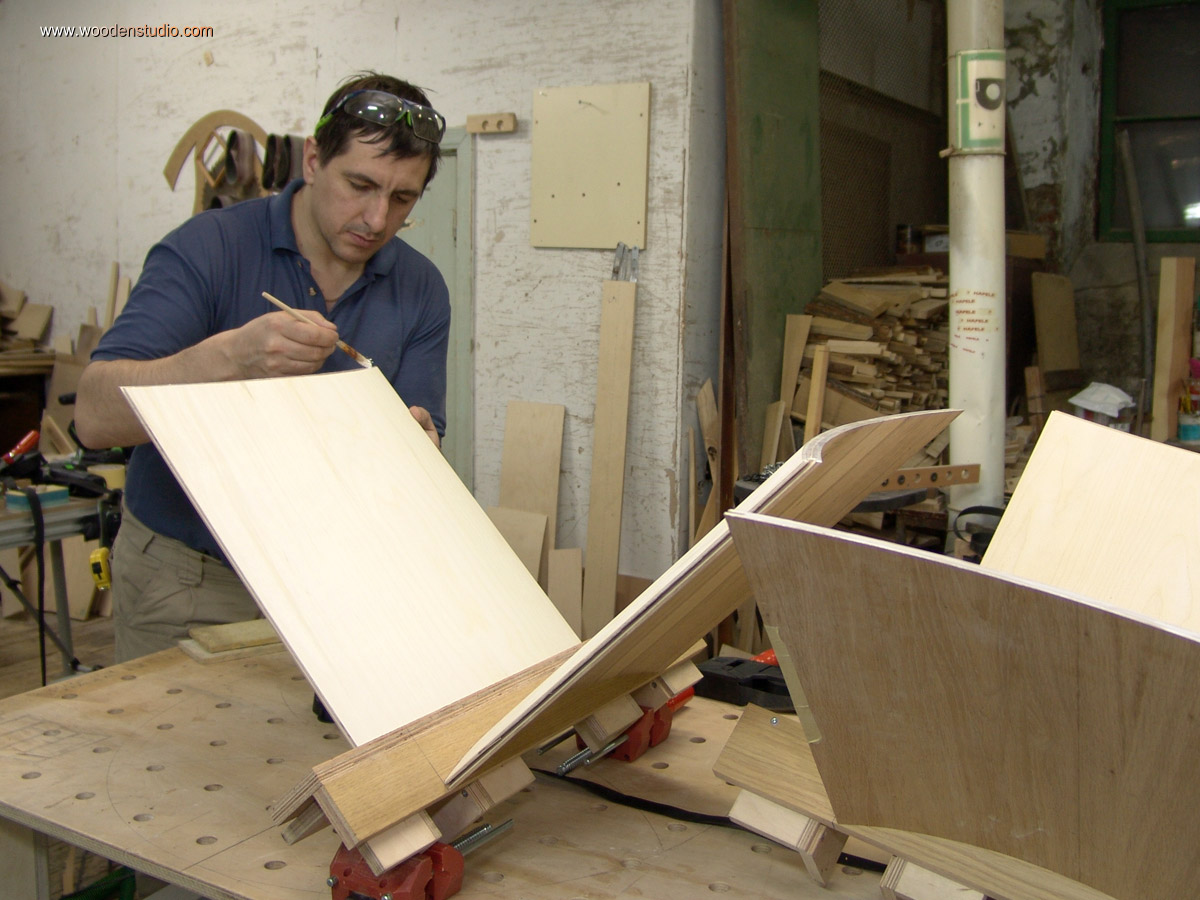

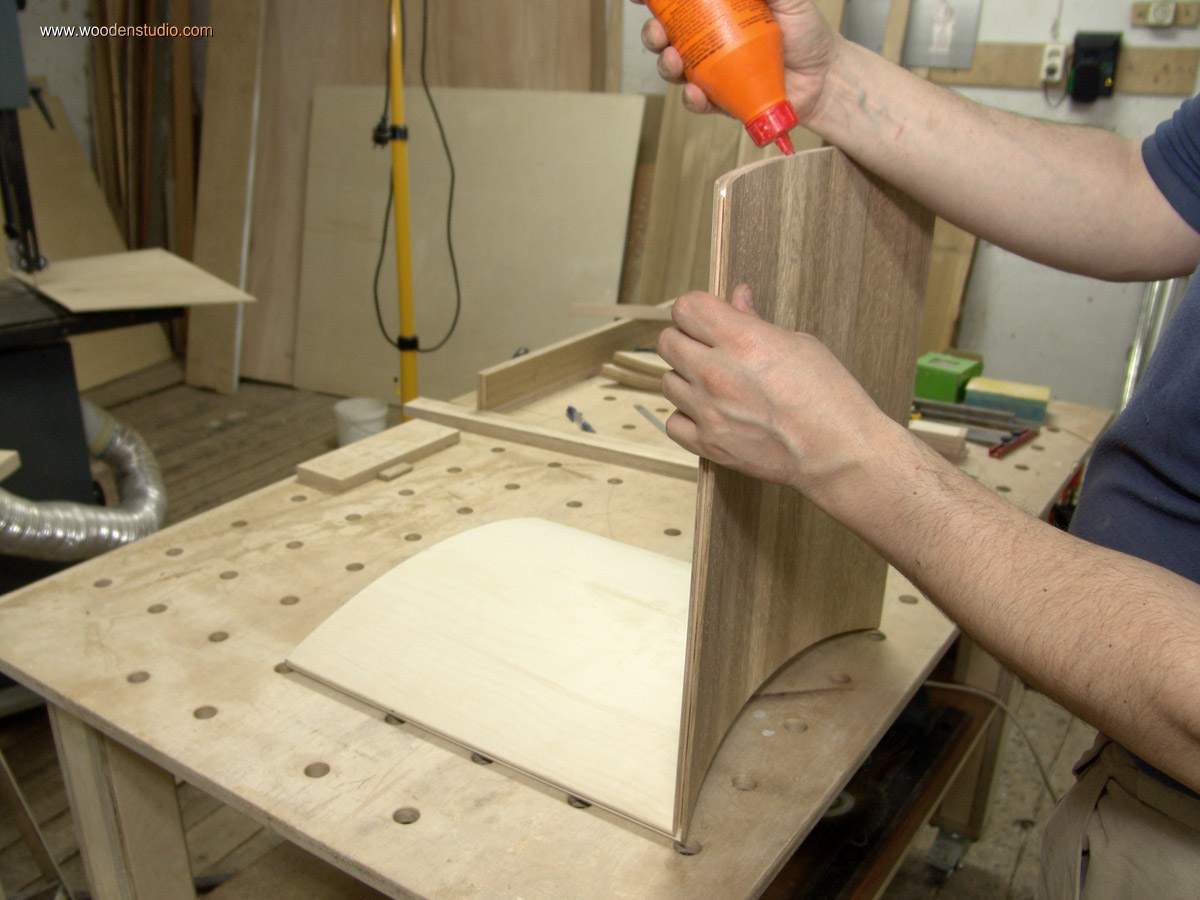

Нанесение клея на кромки угловой филенки.

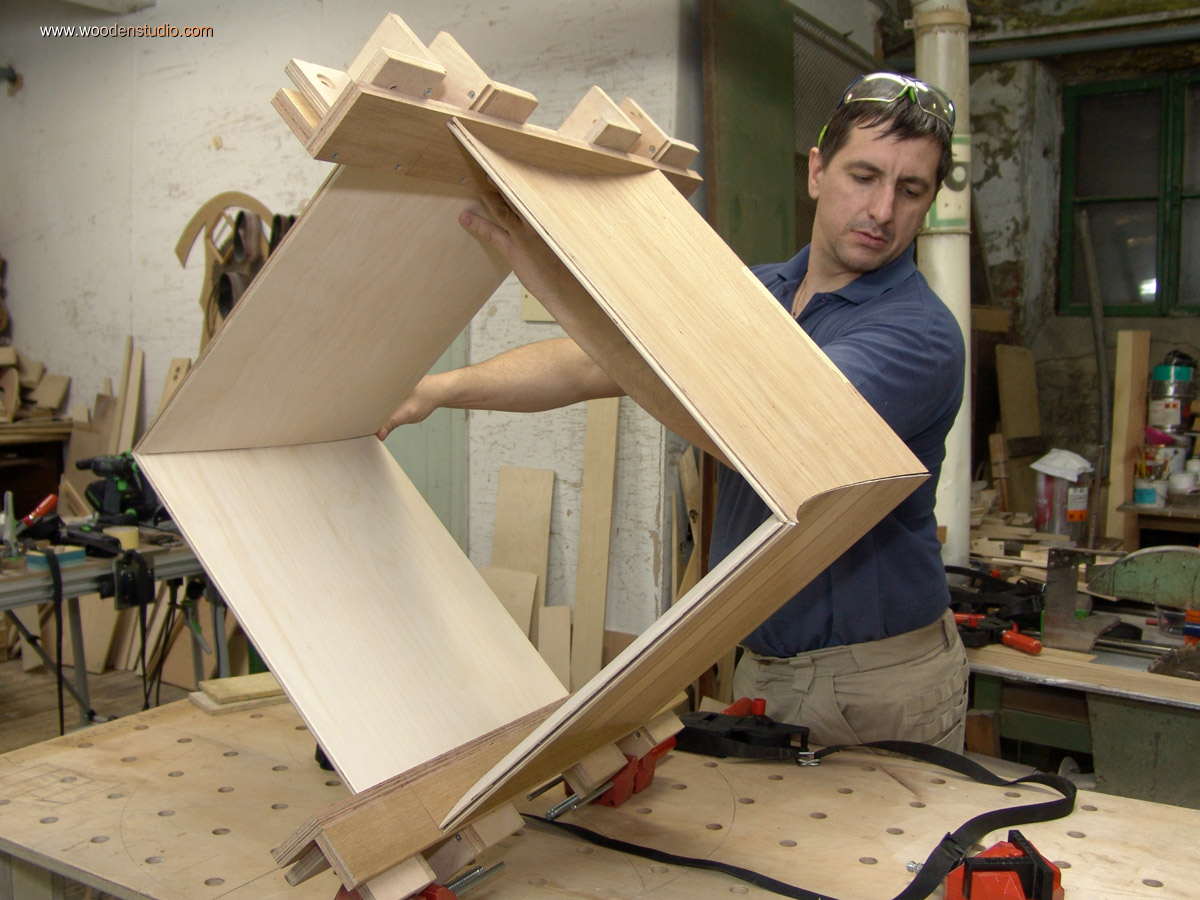

Склеивание попарно угловых гнутых филенок.

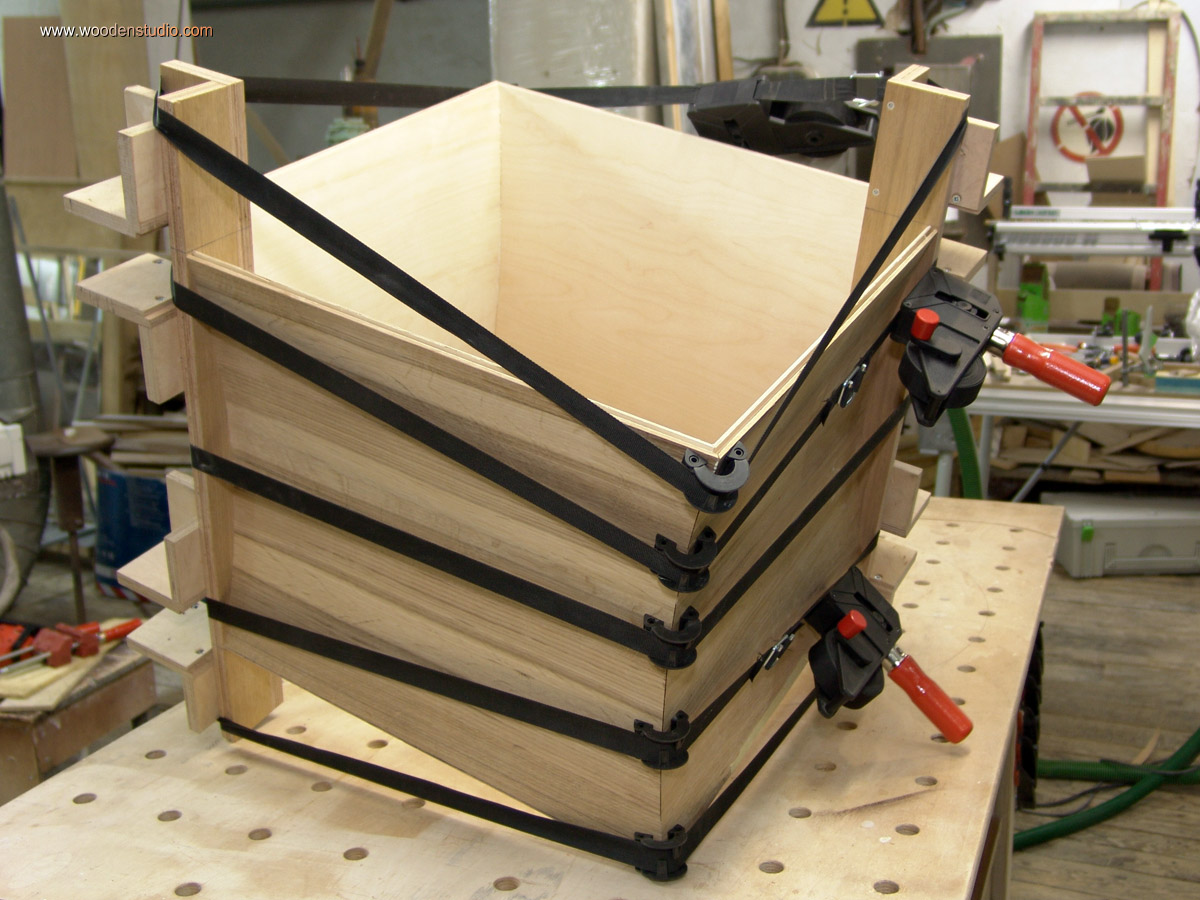

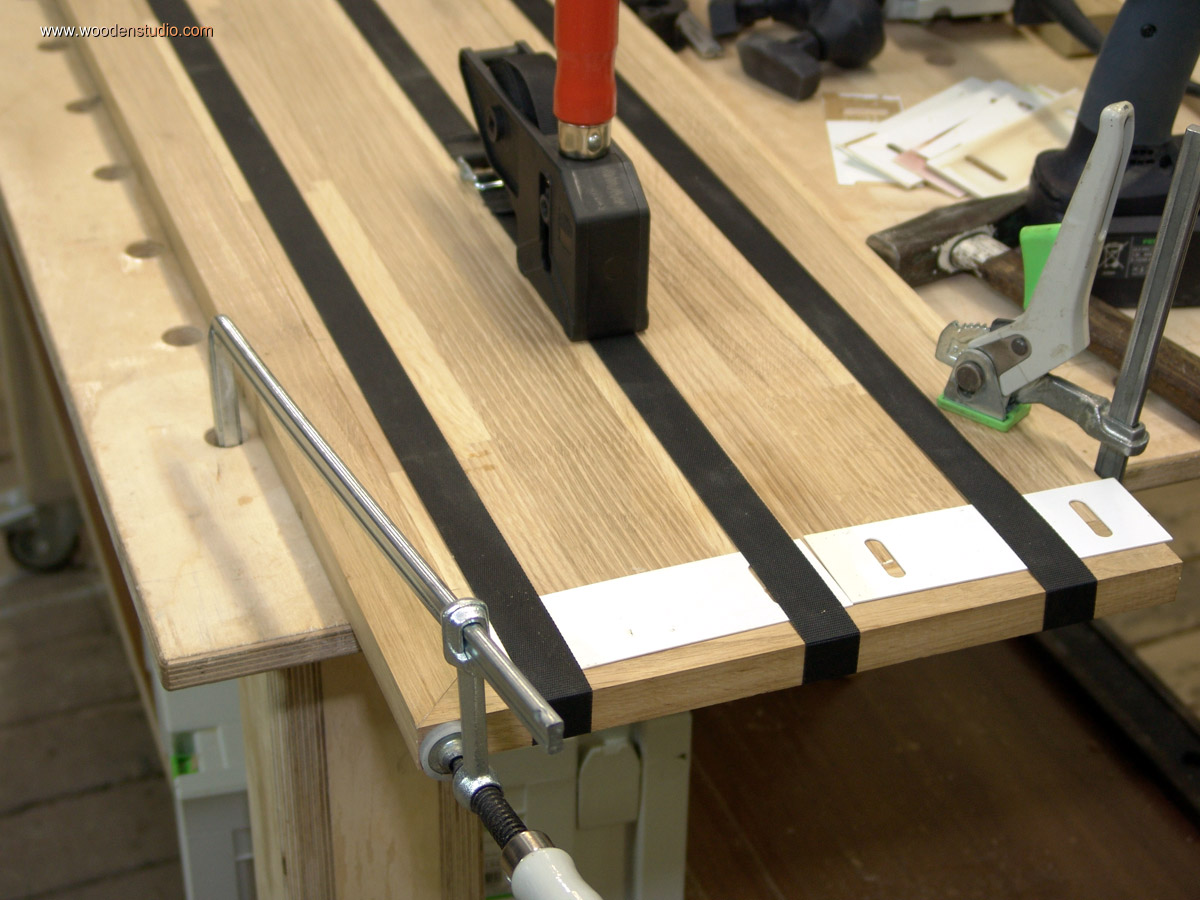

Фиксация угловых филенок ременными струбцинами.
Наполнение клеем паза на кромке филенки для приклеивания дубовой обвязки.

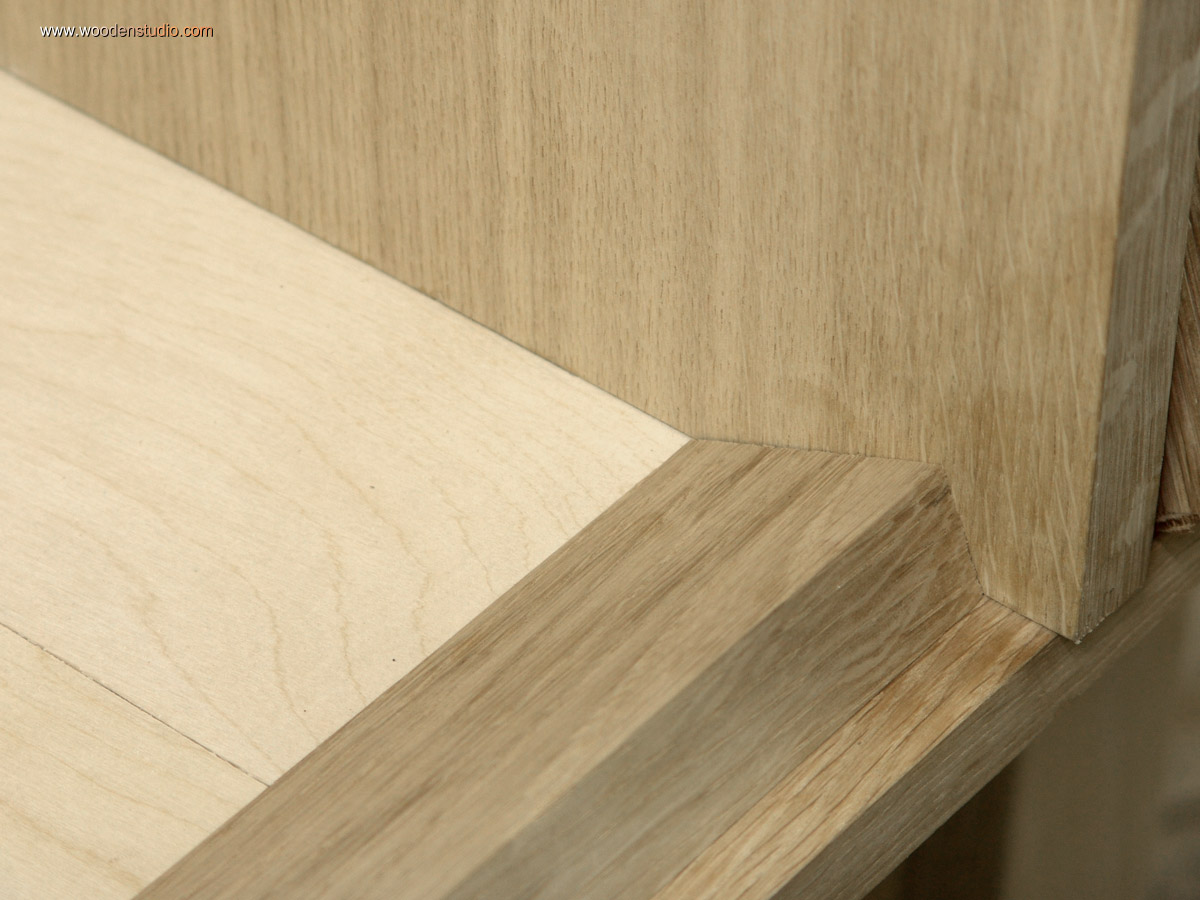

Фрагмент дубовой обвязки.
Поэтапное изготовление гнутого фасада.

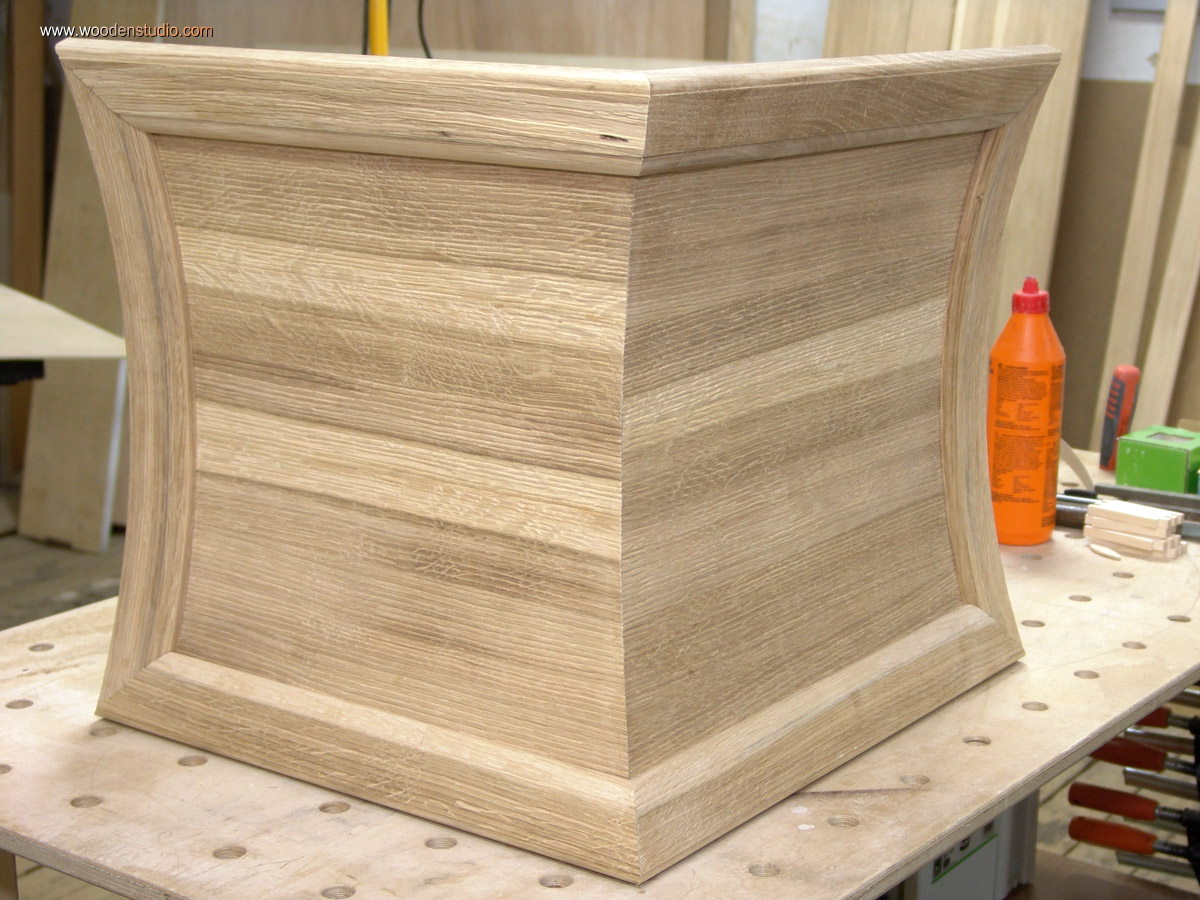

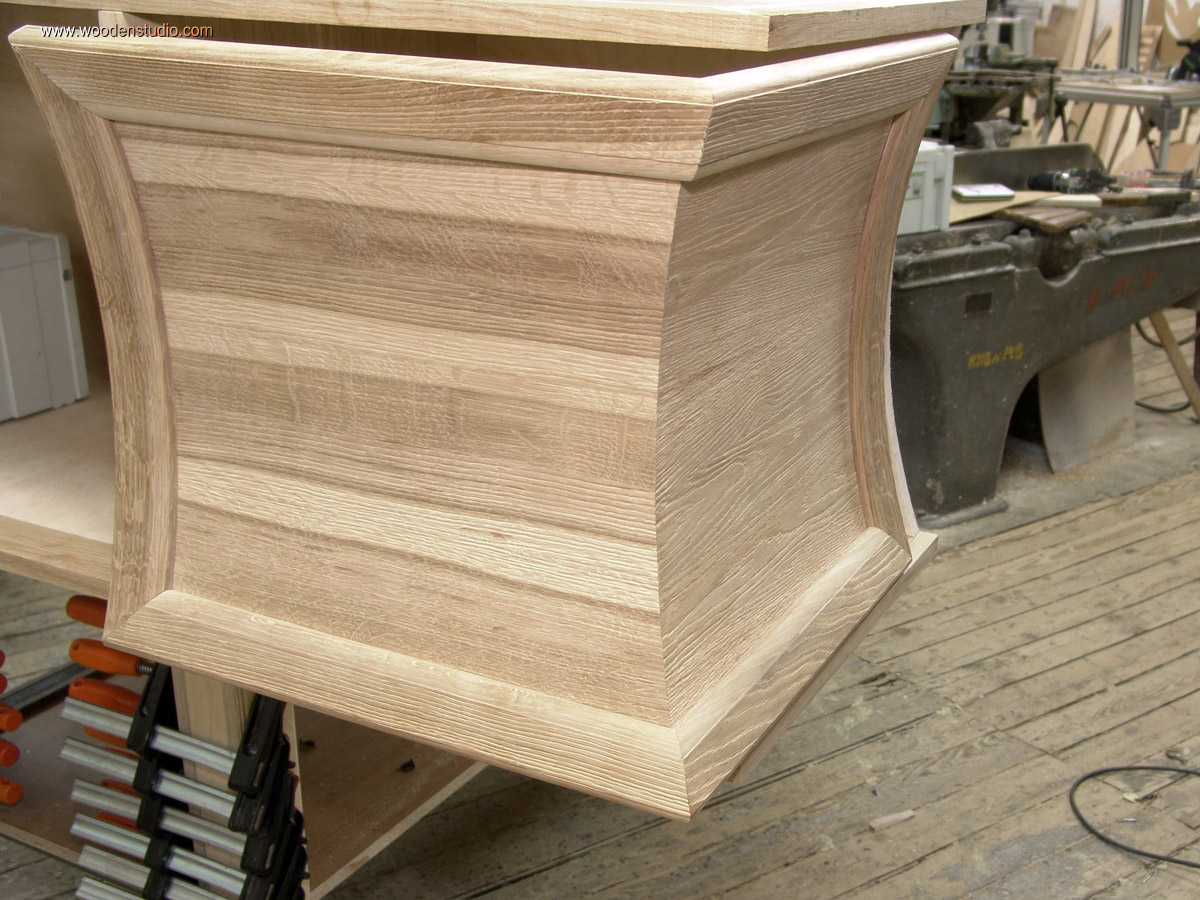

Готовая гнутая филенка углового фасада тумбы под телевизор.

Отдельный вопрос — это столешница и полка, на которой будет стоять телевизор. Несмотря на наличие качественного материала, из которого без особого труда можно было бы склеить хороший щит и получить быстро готовую полку, искал другие нестандартные решения. И одним из таких решений стало оформление поверхности столешницы и полки небольшими фрагментами дуба наклеенными на основание «палубным» способом. Но изюминка такого набора в том, что все ламели соединялись между собой по длине при помощи шипового соединения «ласточкин хвост».

Для этого на торцах подготовленных и калиброванных заготовок фрезеровал шипы и проушины. Далее все элементы соединялись между собой и клеились на фанерную основу. После обрезки щита в нужный размер, по кромке полки с трех сторон приклеивался дубовый брусок.

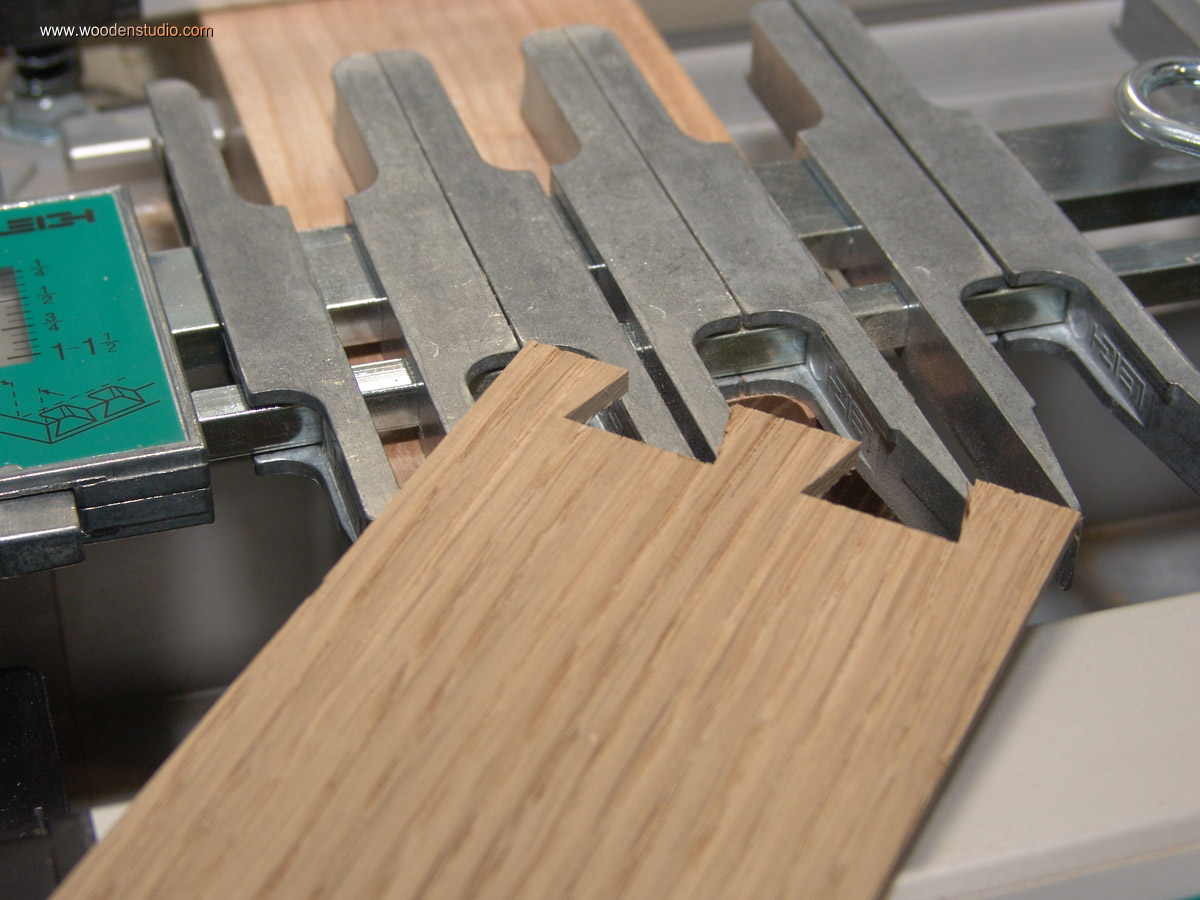

Фрезерование соединения "Ласточкин хвост" на торцах дубовых ламелей
Дубовая ламель.

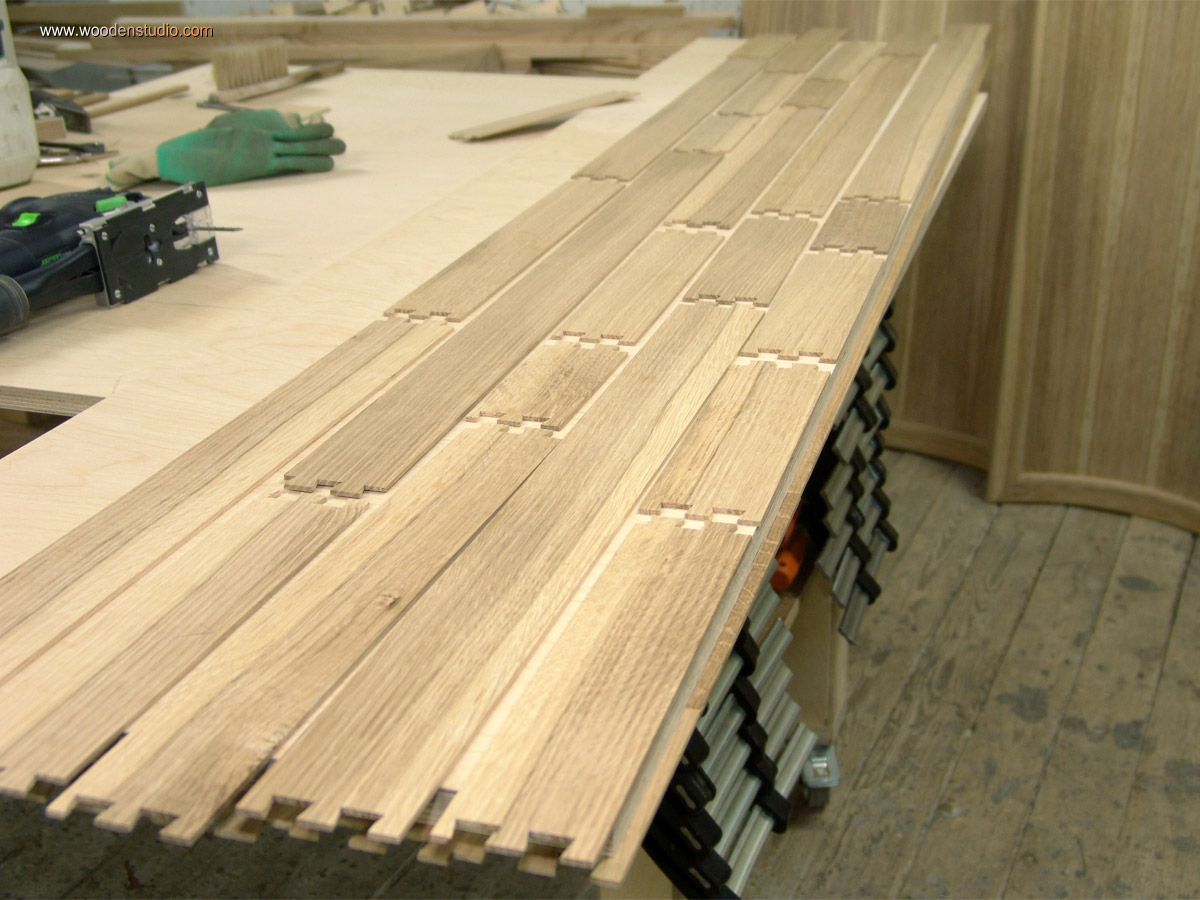

Набор дубовых ламелей для декоративного оформления столешницы тумбы под телевизор.

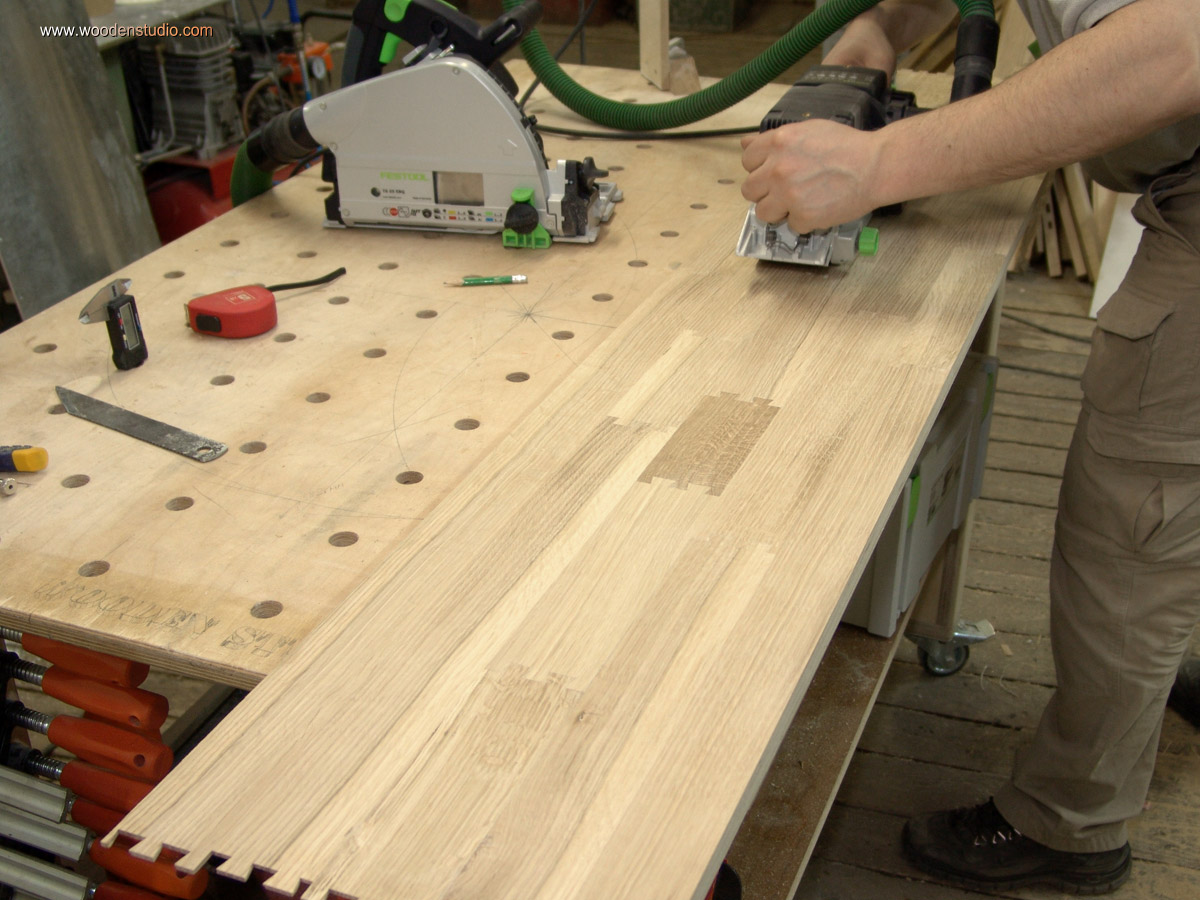

Шлифовка поверхности дубовой столешницы ленточной шлифовальной машинкой Festool BS 75

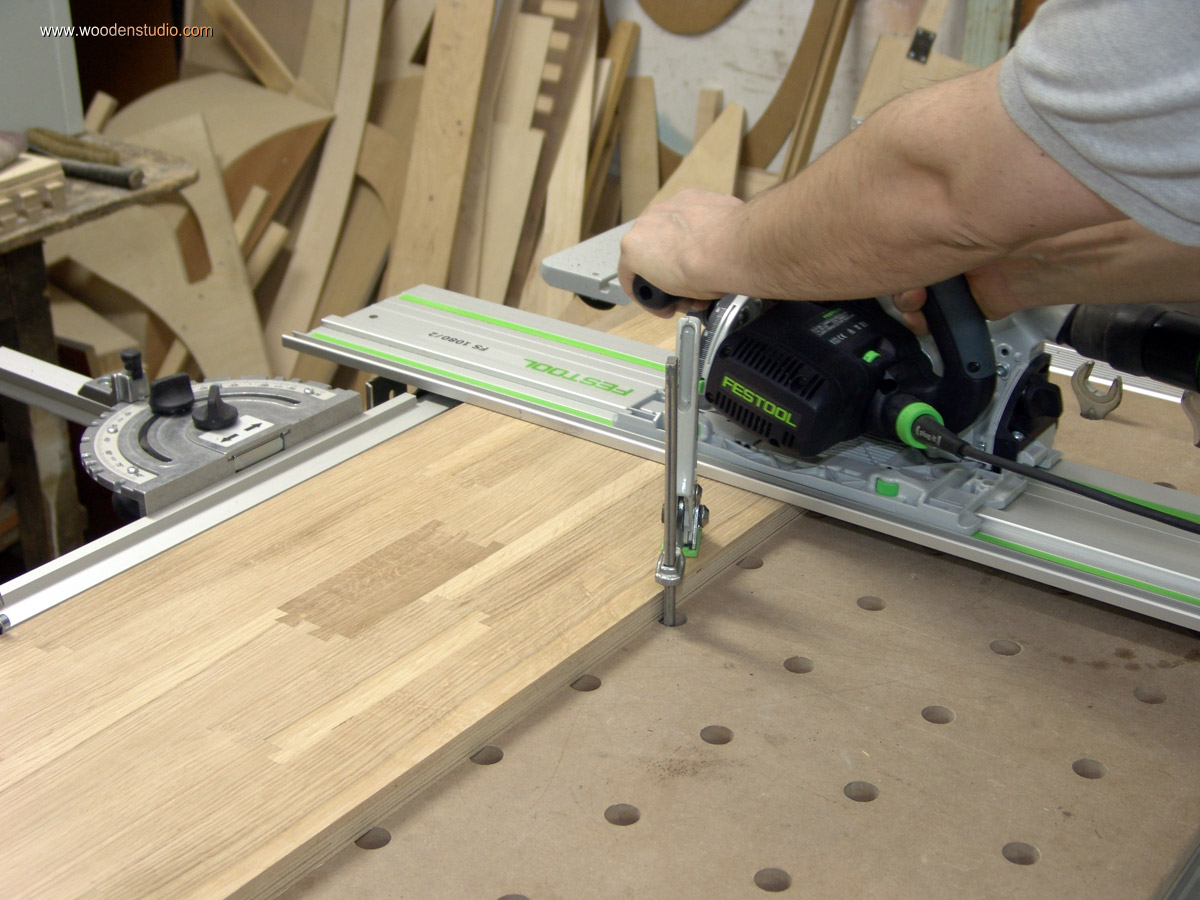

Раскрой полки для телевизионной тумбы.

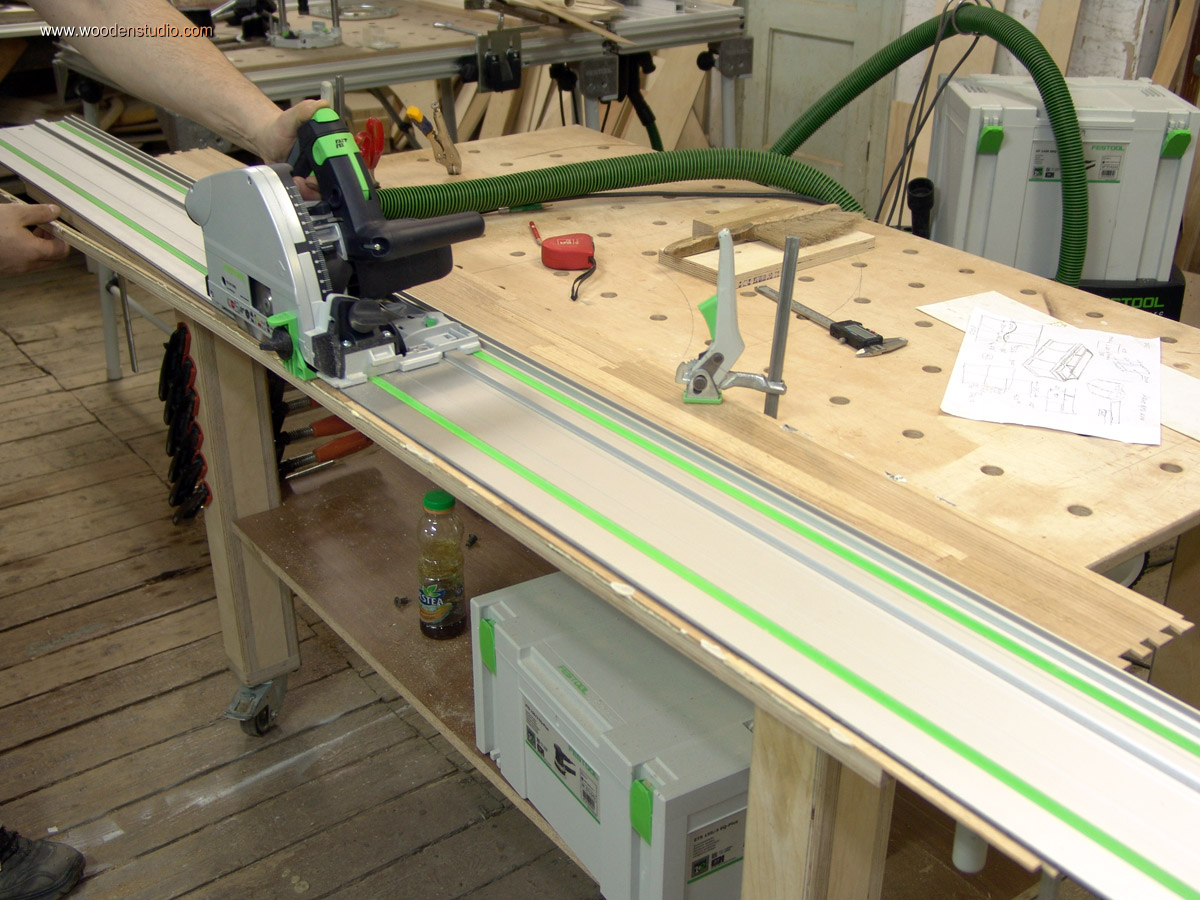

Теперь необходимо обрезать заготовку по длине.

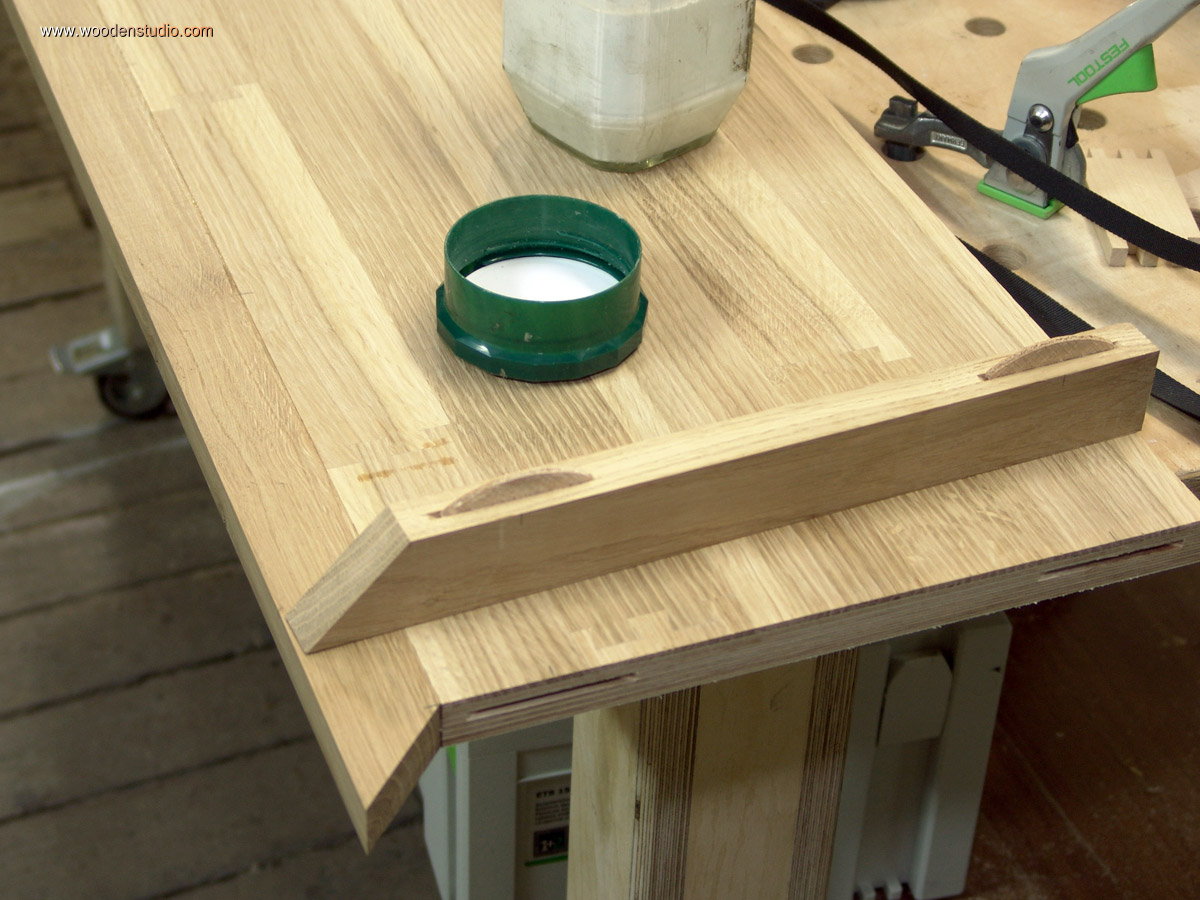

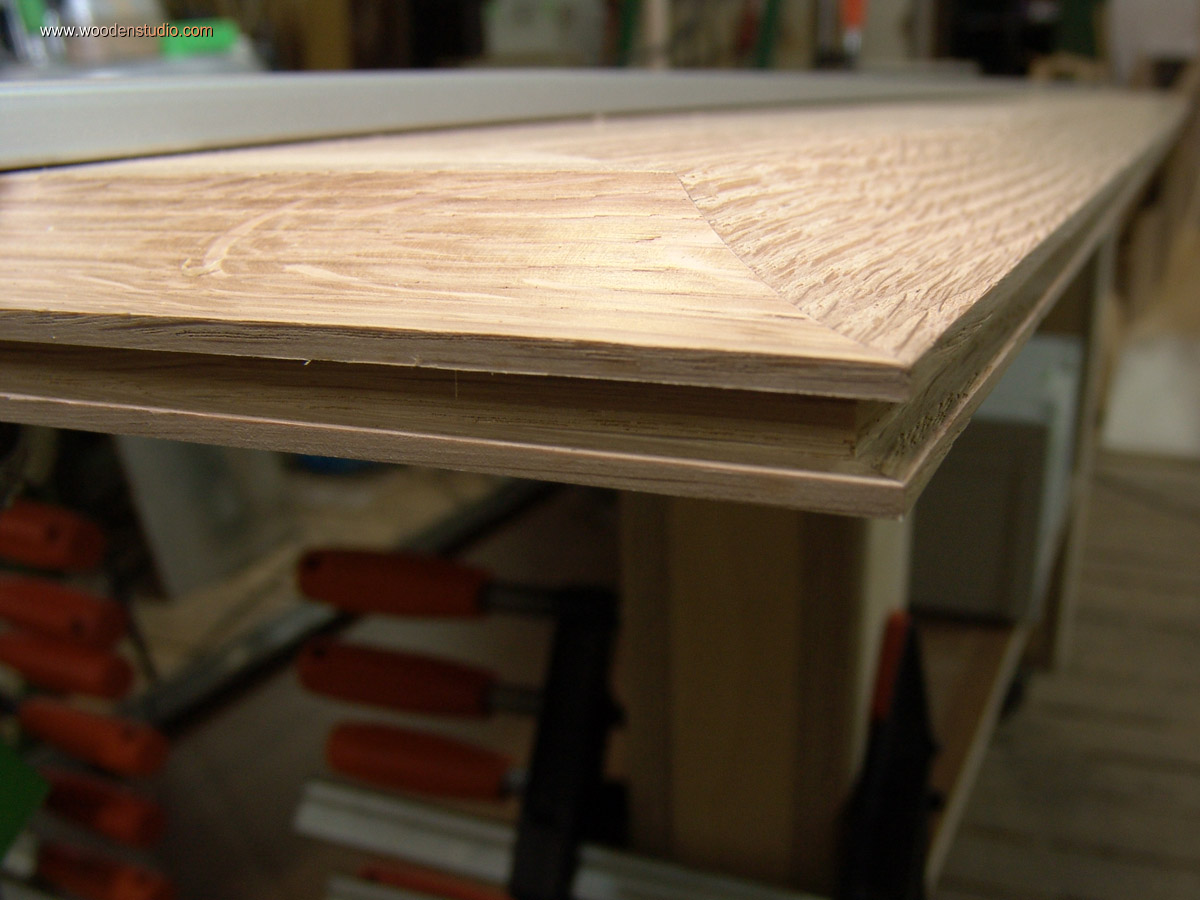

Подготовка к оклейке кромок дубовыми брусками прирезанными на ус.
Ждем пока застынет клей.

В отличие от полки, кромку столешницы решил оформить немного иначе. Здесь по краю проходит фрезерованный глухой паз с несимметричным скруглением. Для этого придумал технологию раздельного фрезерования. Часть паза обрабатывалась фрезой с большим радиусом, а часть с меньшим. Затем эти фрагменты склеивались и остальные операции проводились уже в сборе. Результат виден на фото ниже.

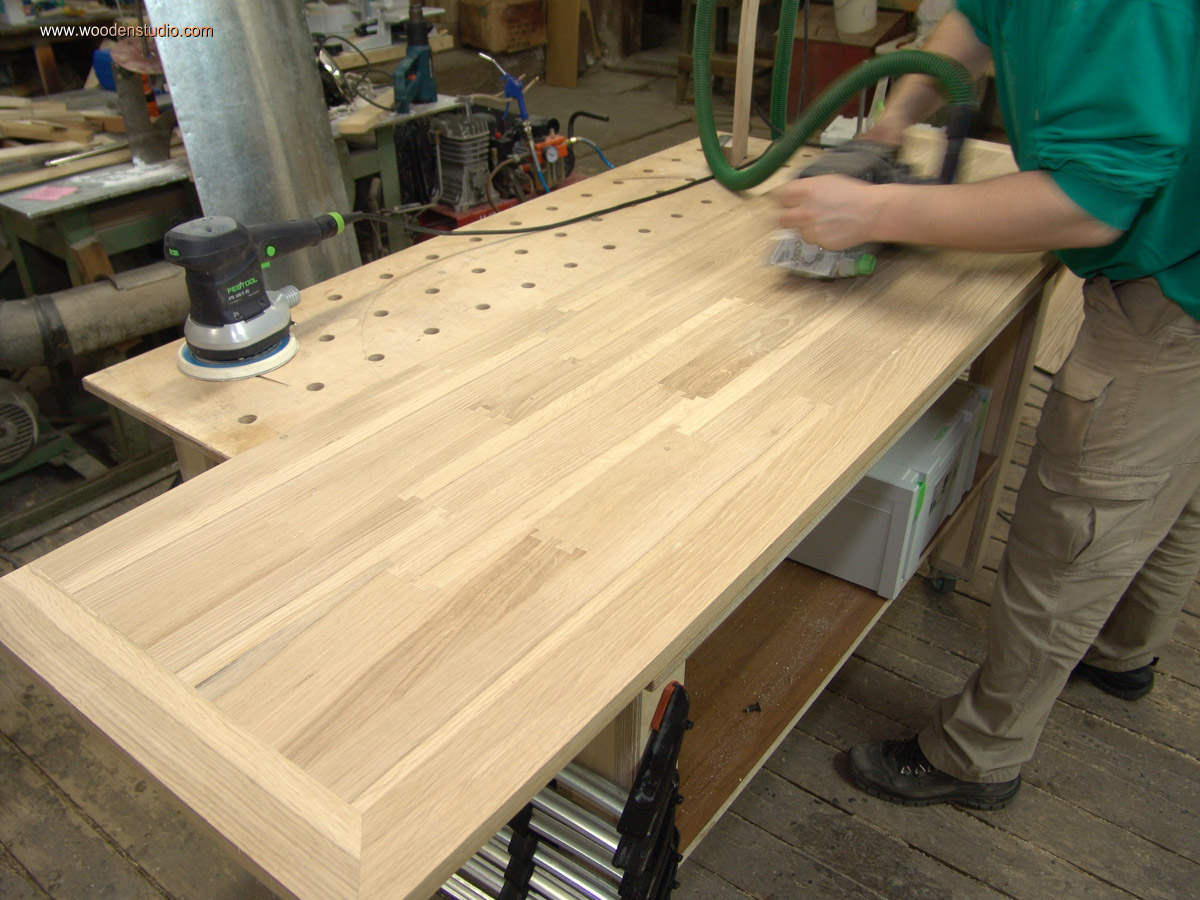

Тумба под телевизор. Обработка поверхности дубовой столешницы.

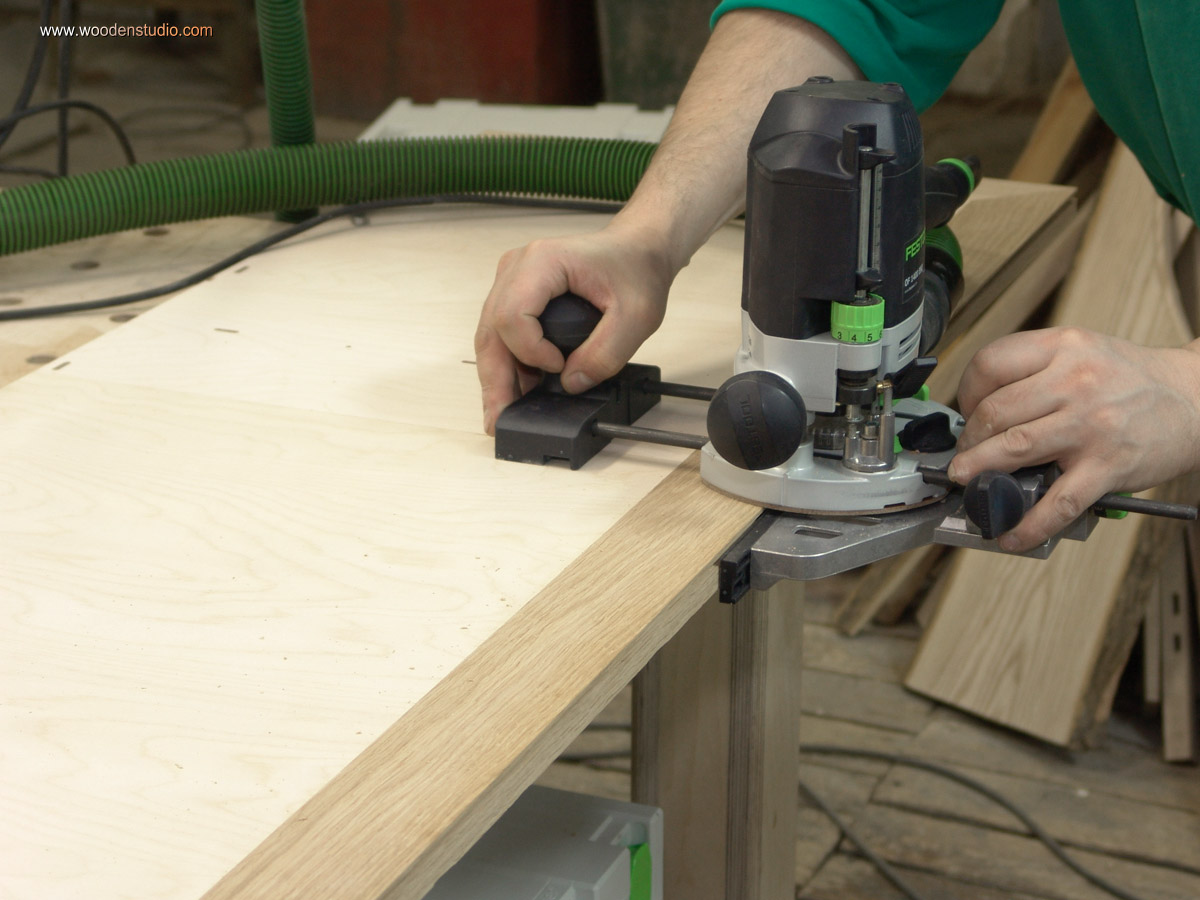

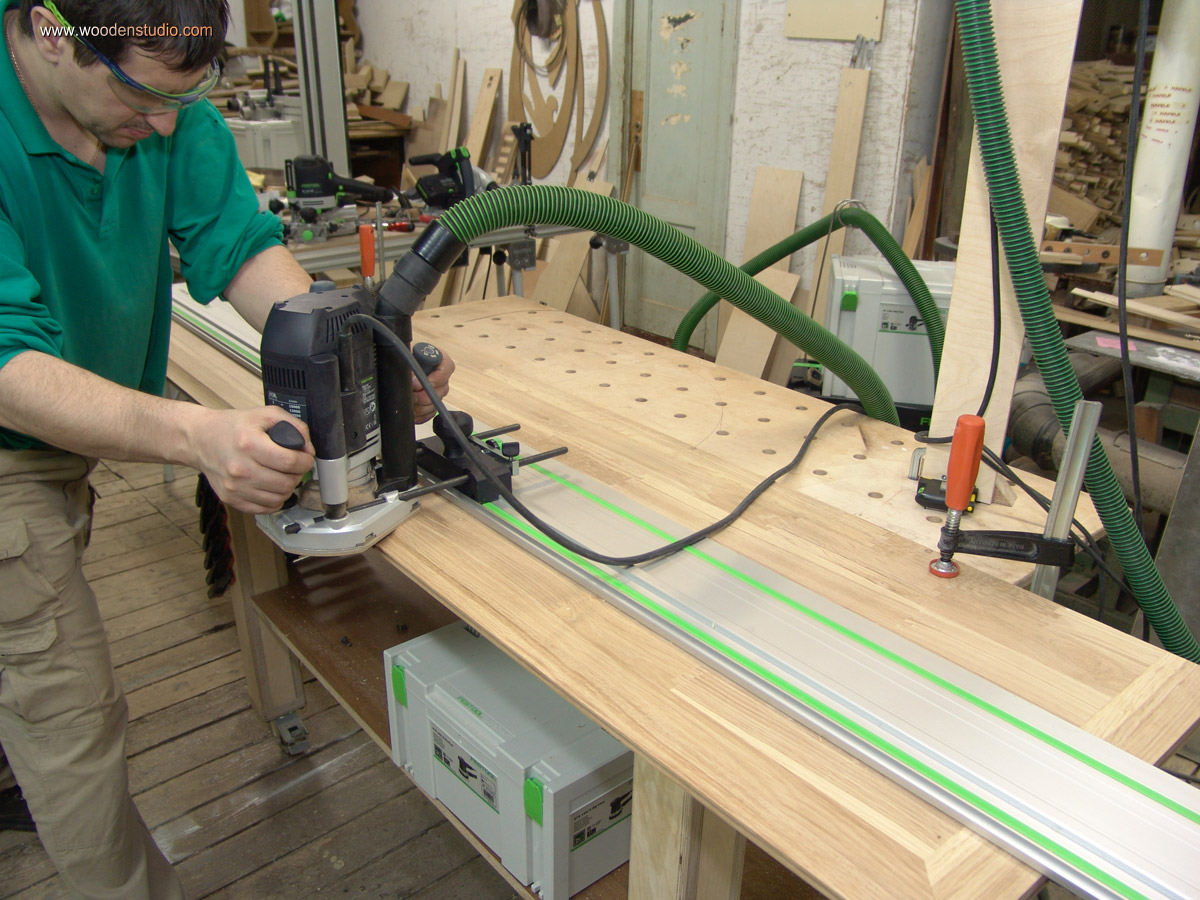

Тумба под телевизор. Фрезерование паза по кромке столешницы.
Тумба под телевизор. Приставной кромочный брусок с шипом.

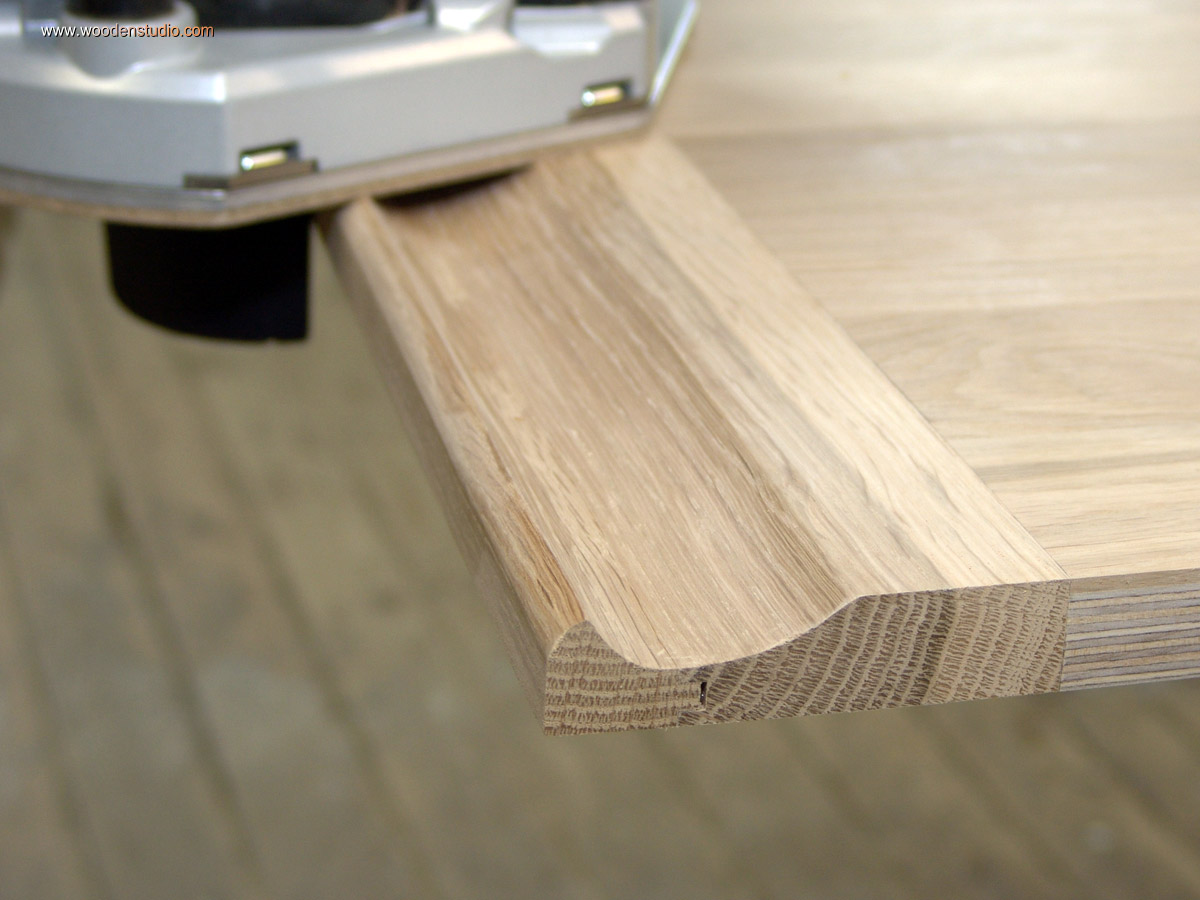

Тумба под телевизор. Профилирование кромки дубовой столешницы.
Тумба под телевизор. Часть составного дубового профиля тумбы для телевизора.
Тумба под телевизор. Составной профиль кромки столешницы.
Тумба под телевизор. Обработка кромки столешницы.

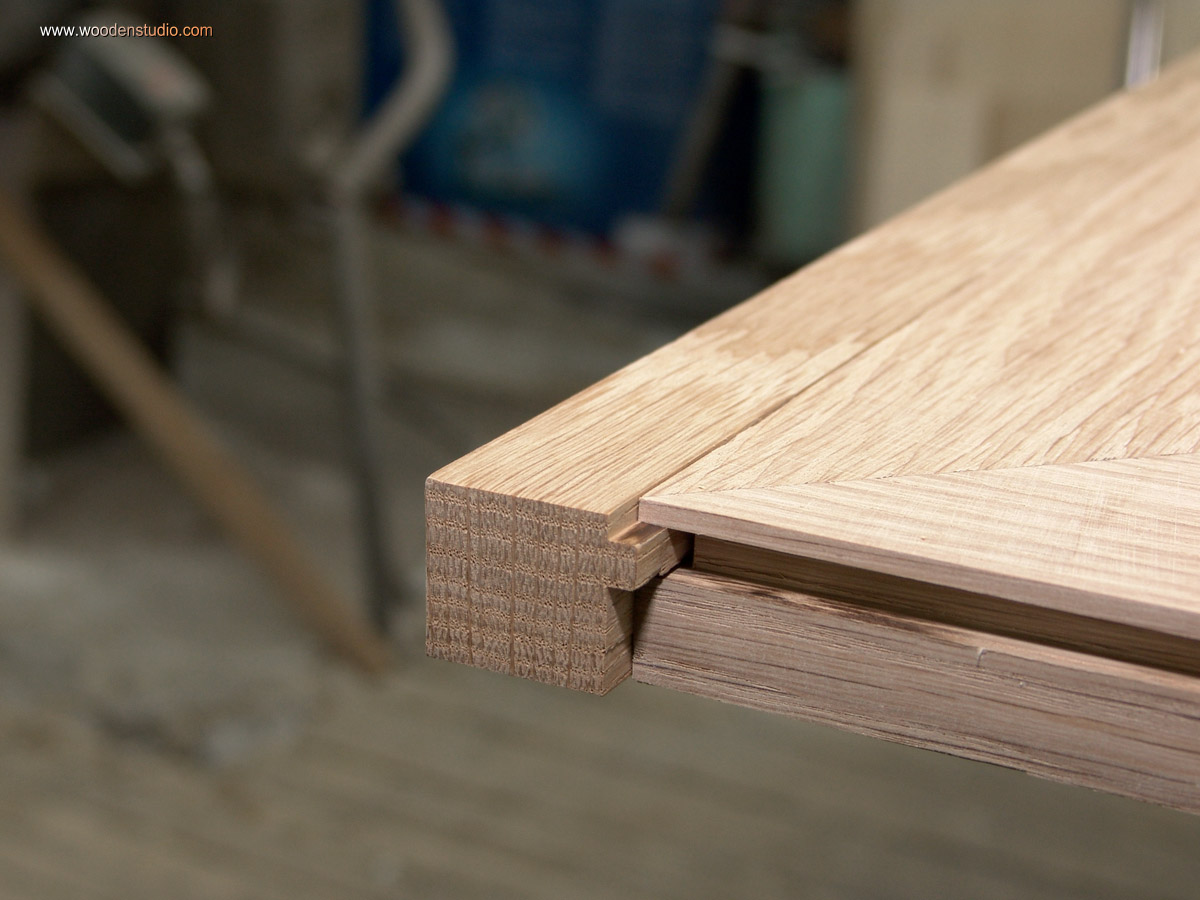

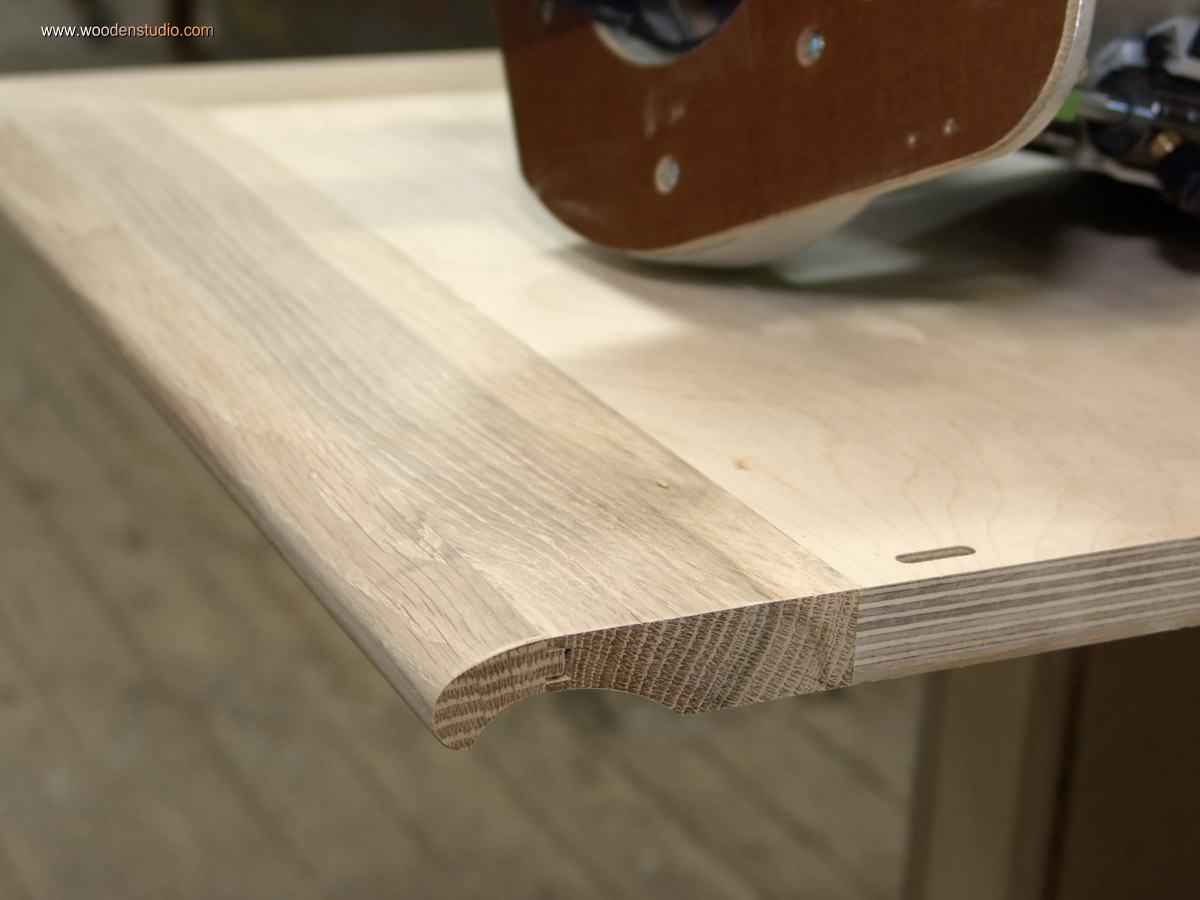

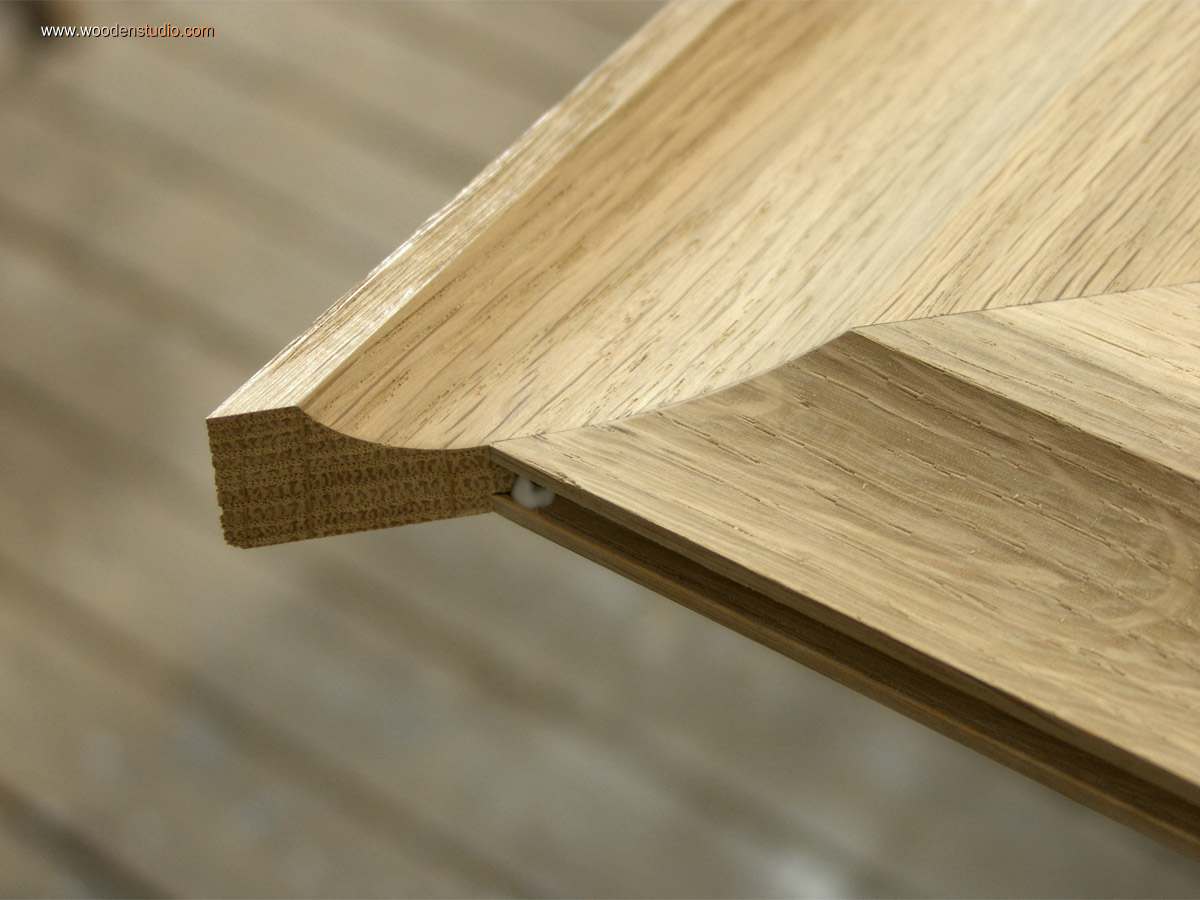

Тумба под телевизор. Готовый профиль кромки столешницы. Вид снизу.

Следующий этап, это подгонка и подготовка к сборке основных элементов тумбы для телевизора.

В местах соединения деталей фрезерую пазы для шипов. Здесь применяю различные шипы в зависимости от того, какие детали и как будут соединятся. Часть элементов собраны на шипах «Domino», а часть на «Lamello». Второй вариант более приемлем в сложном соединении углового фасада и донной части ящика.

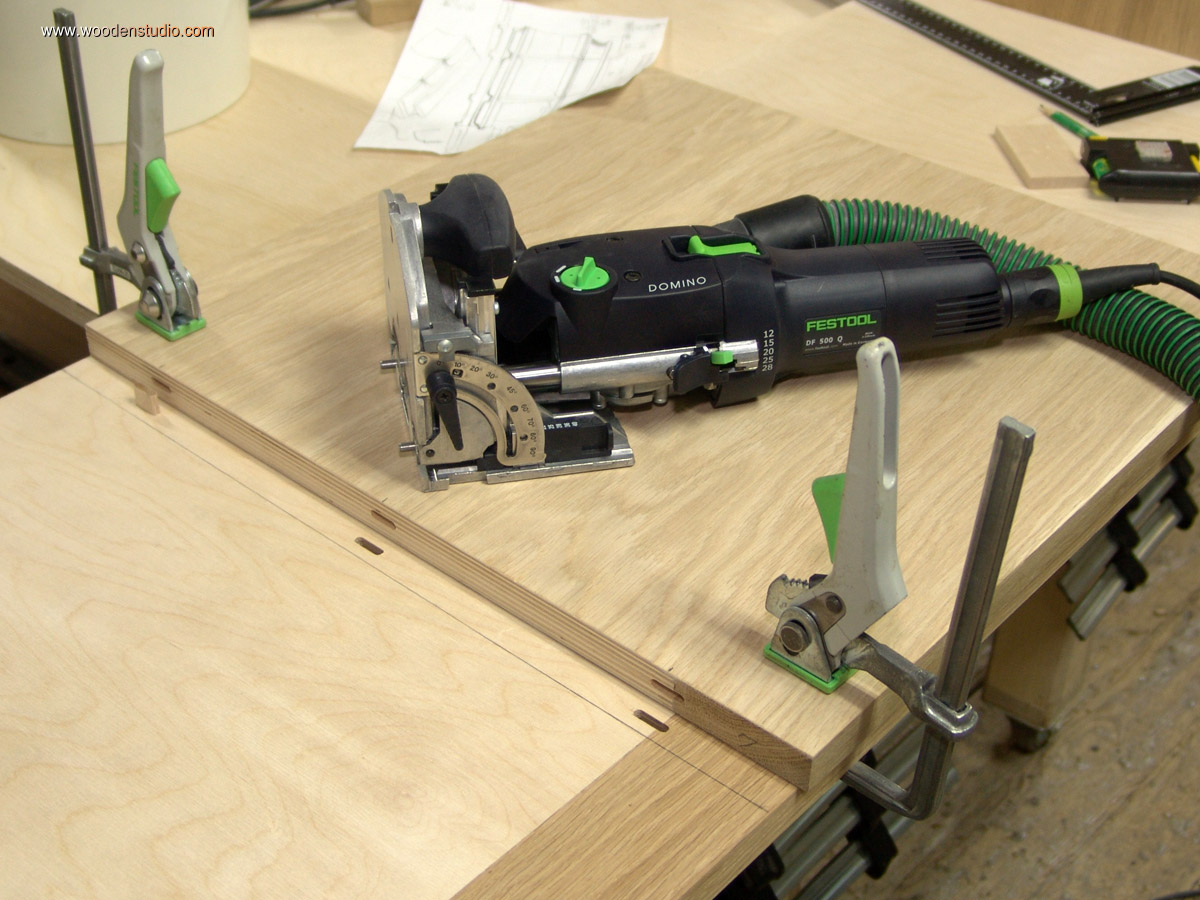

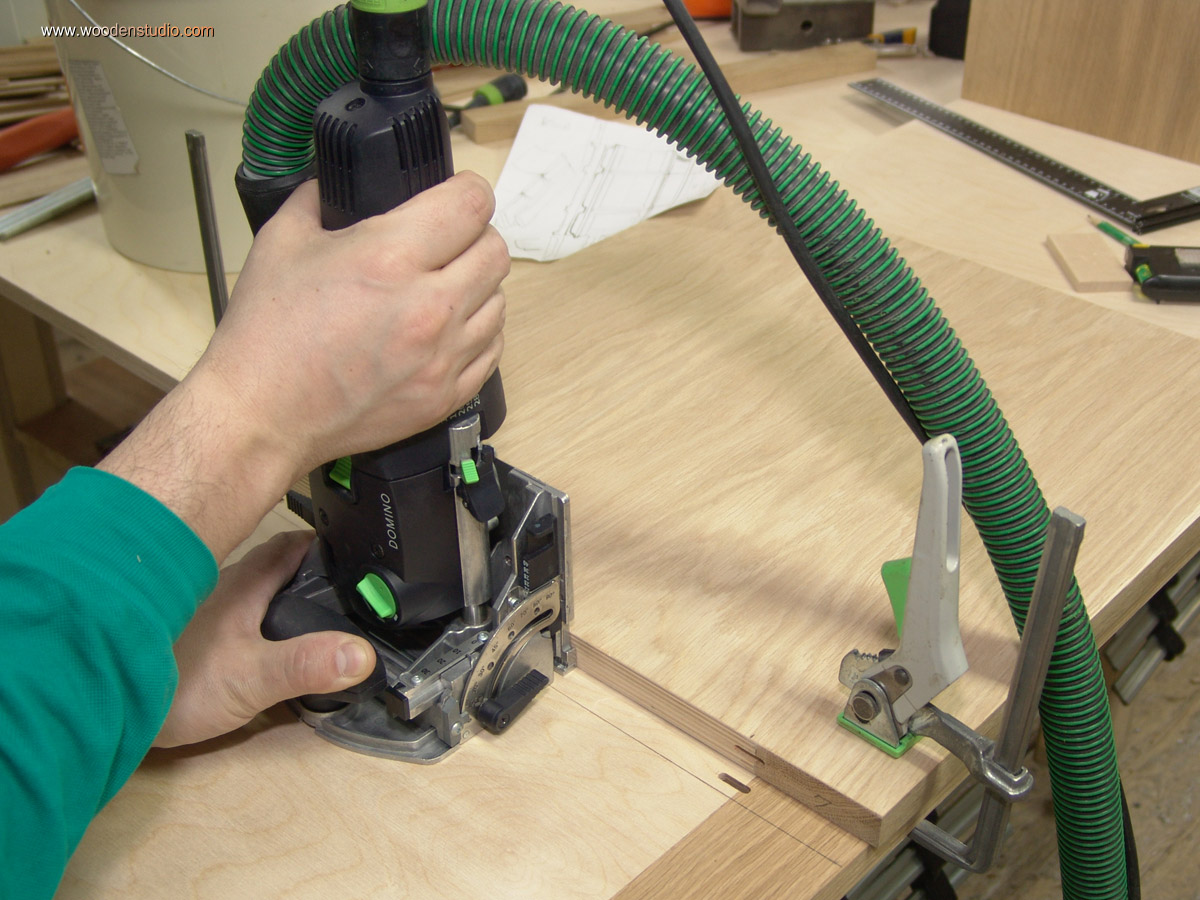

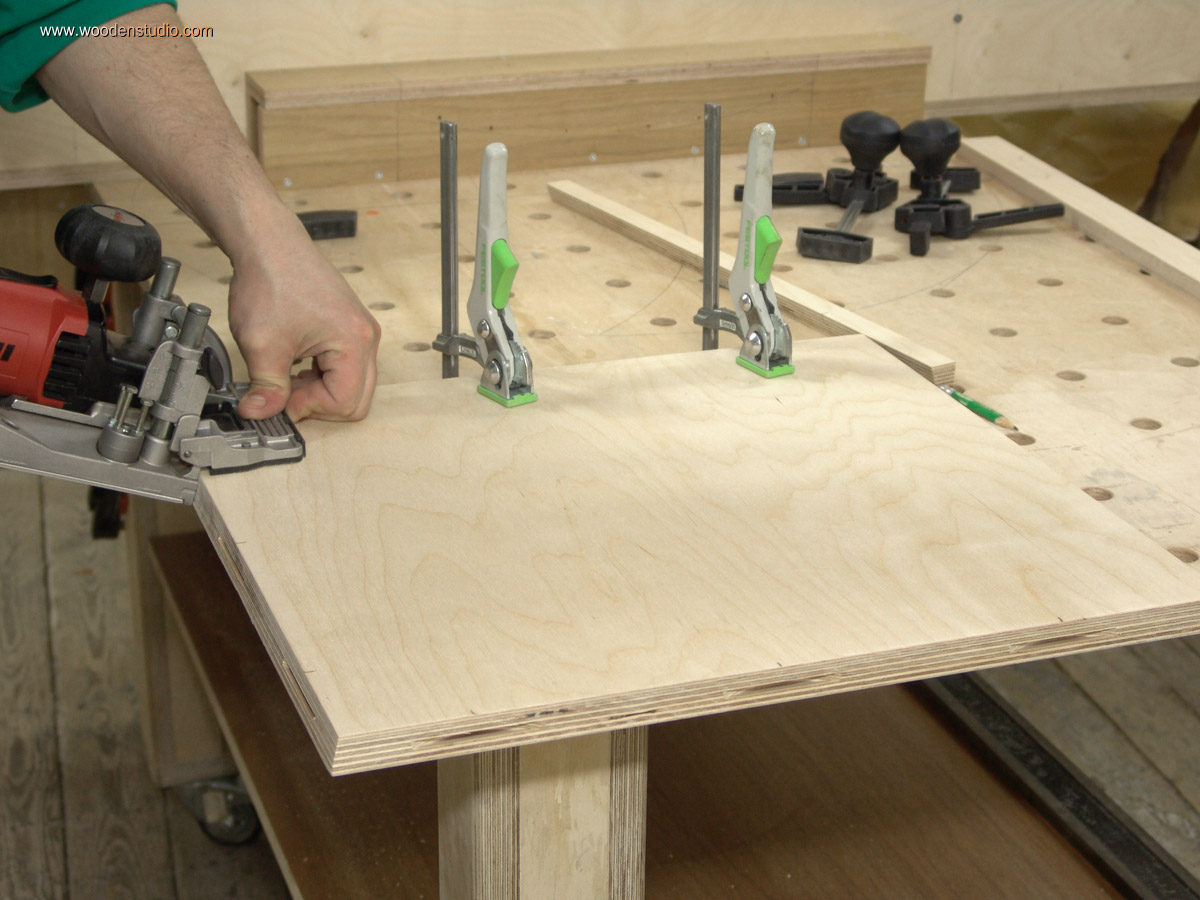

Фрезерование пазов под шипы «Domino» при помощи фрезера Festool DF 500.
Пазы для сборки элементов тумбы для телевизора.

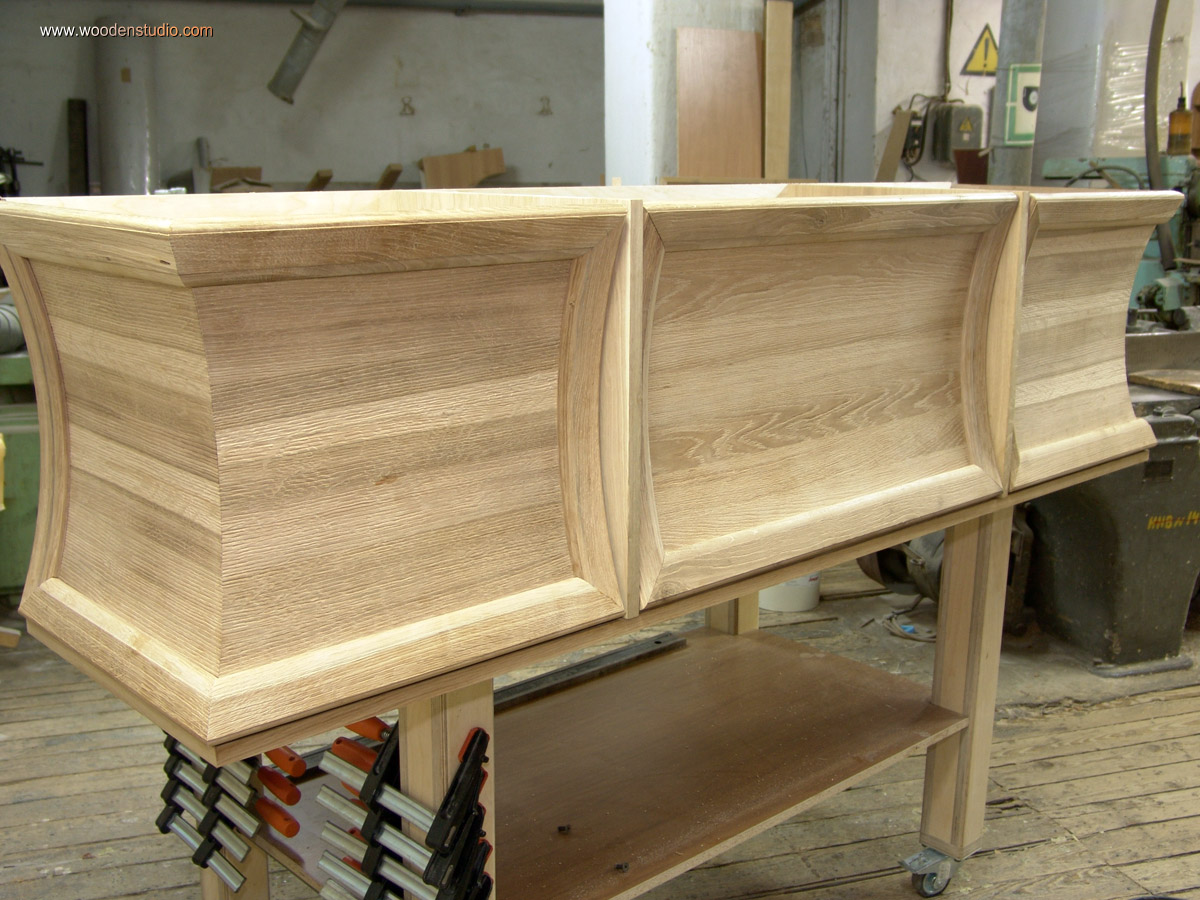

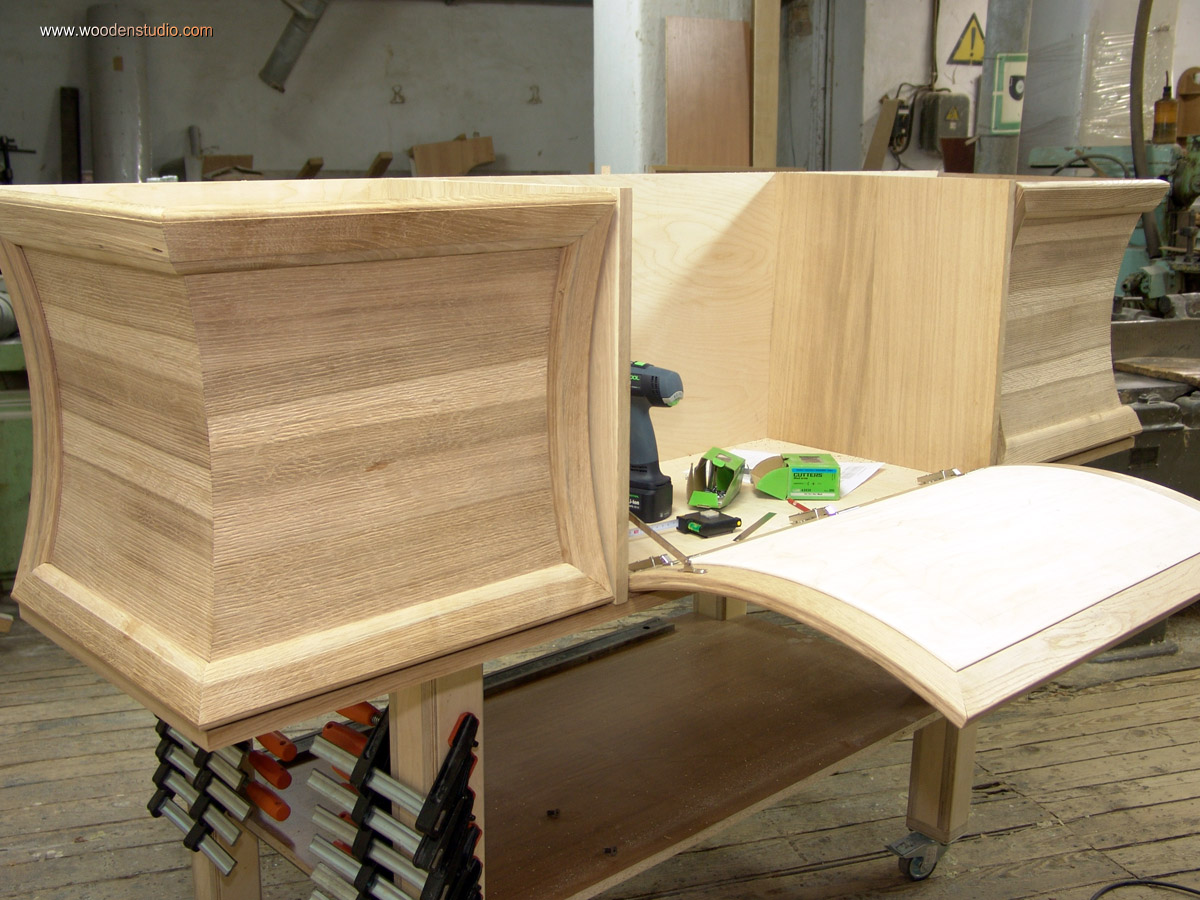

Телевизионная тумба. Подгонка элементов.

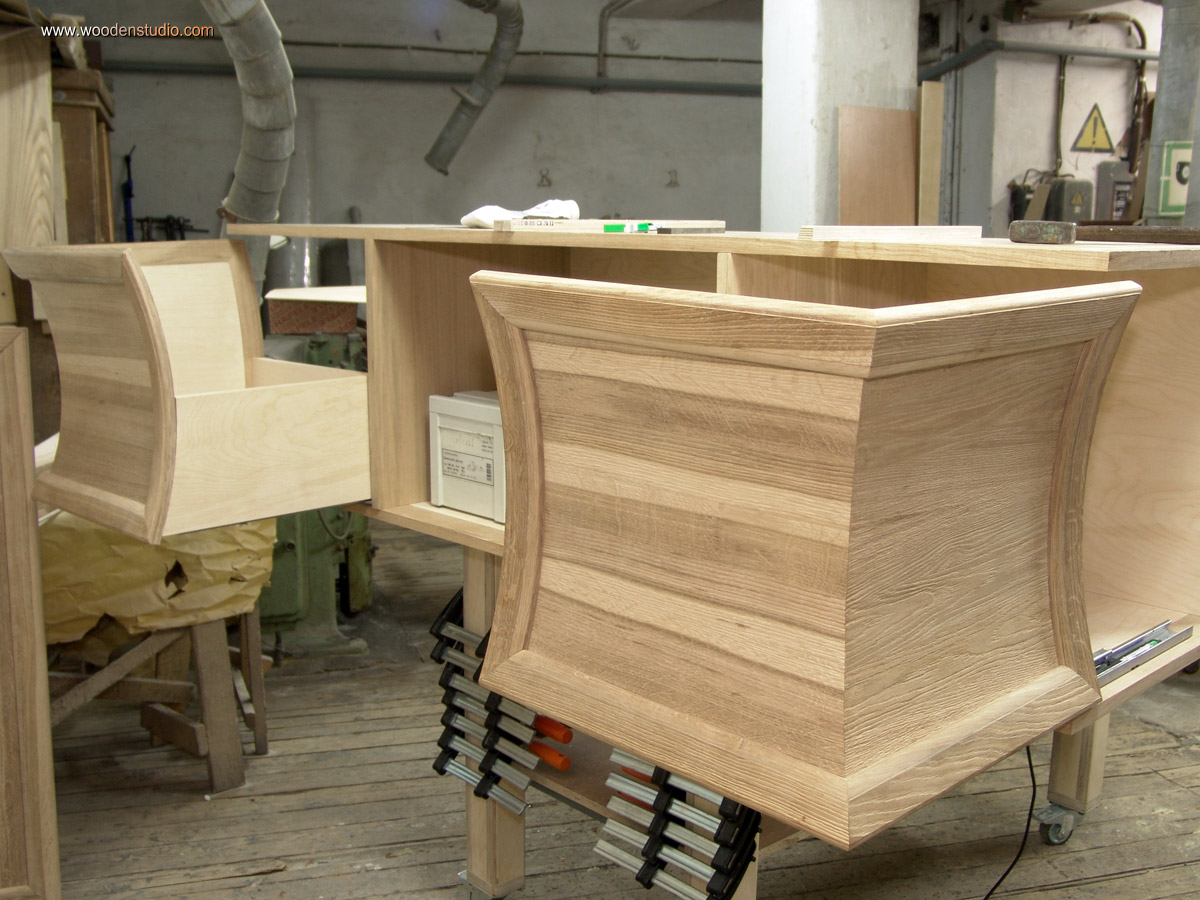

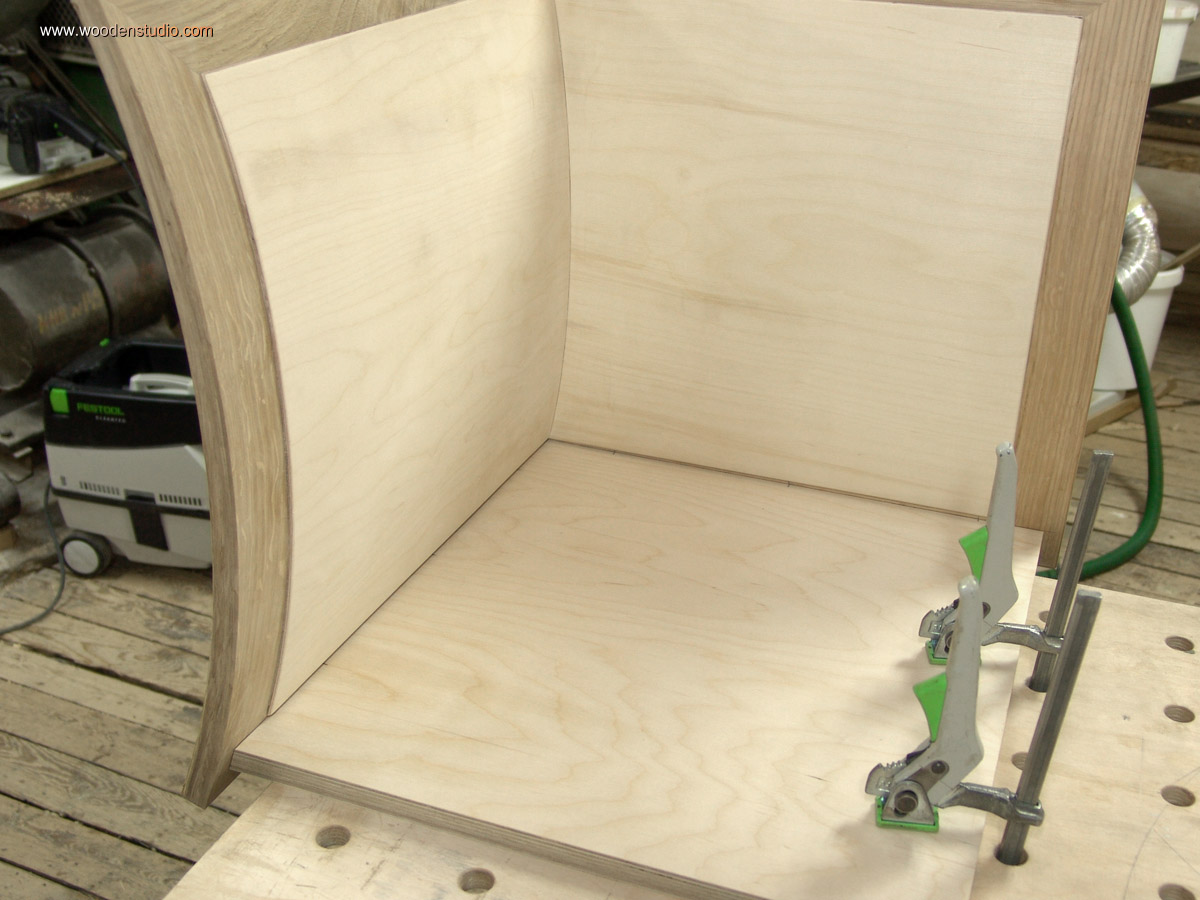

Часть корпуса тумбы для телевизора.

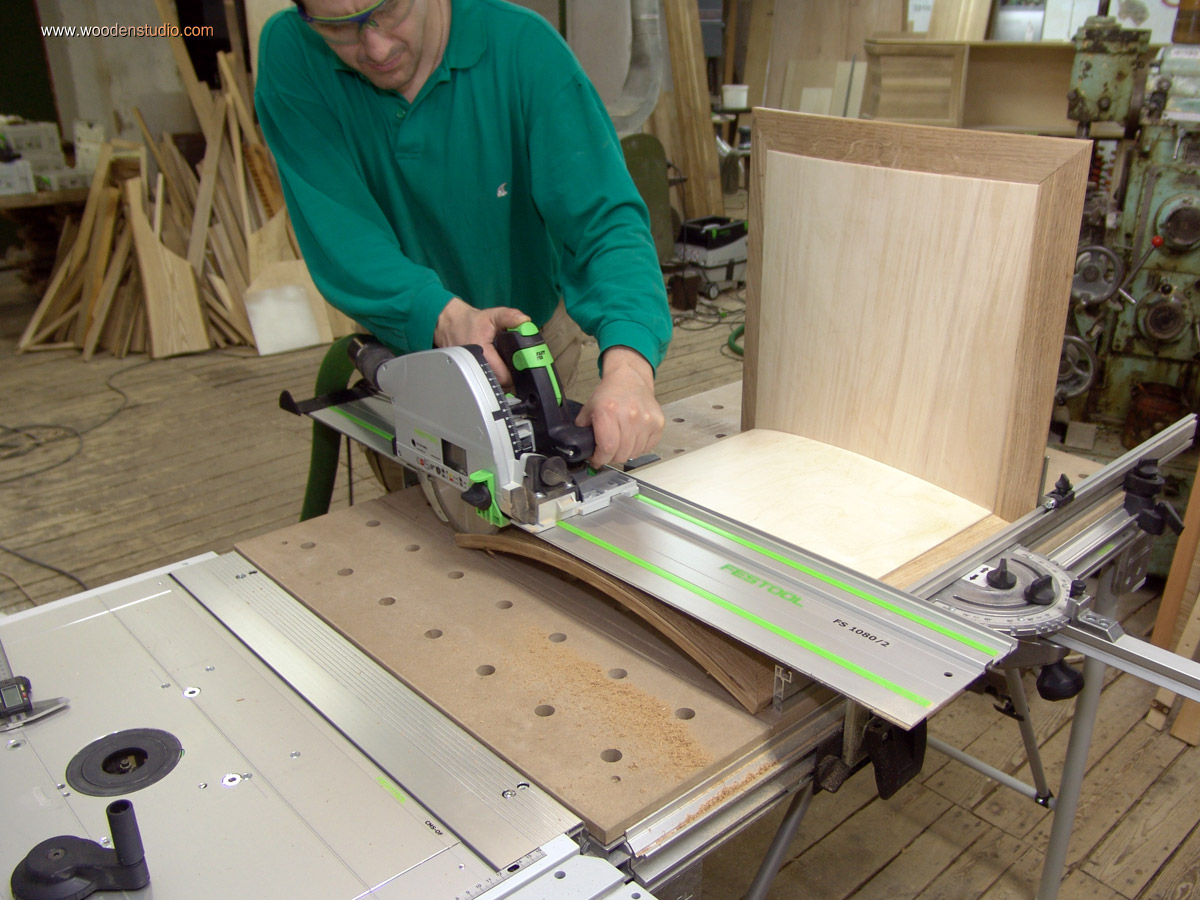

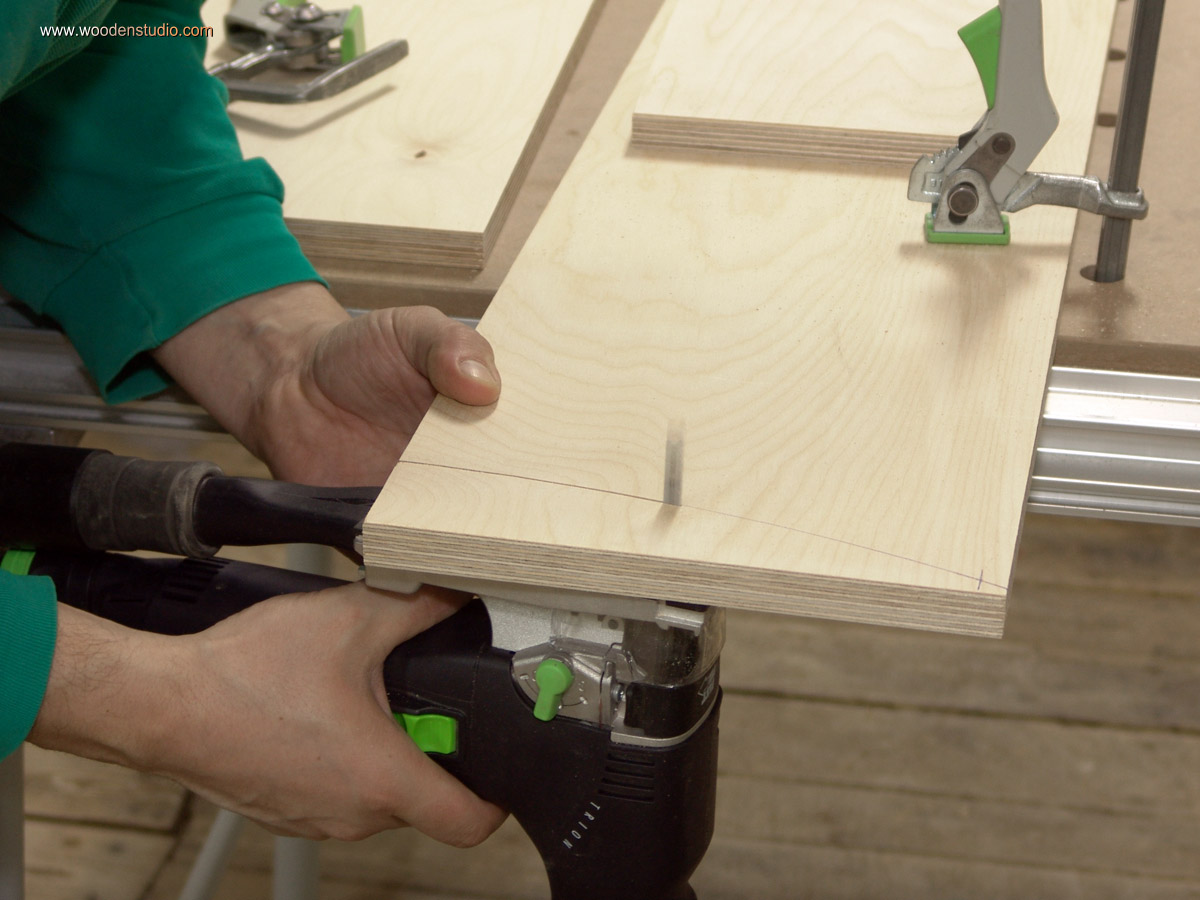

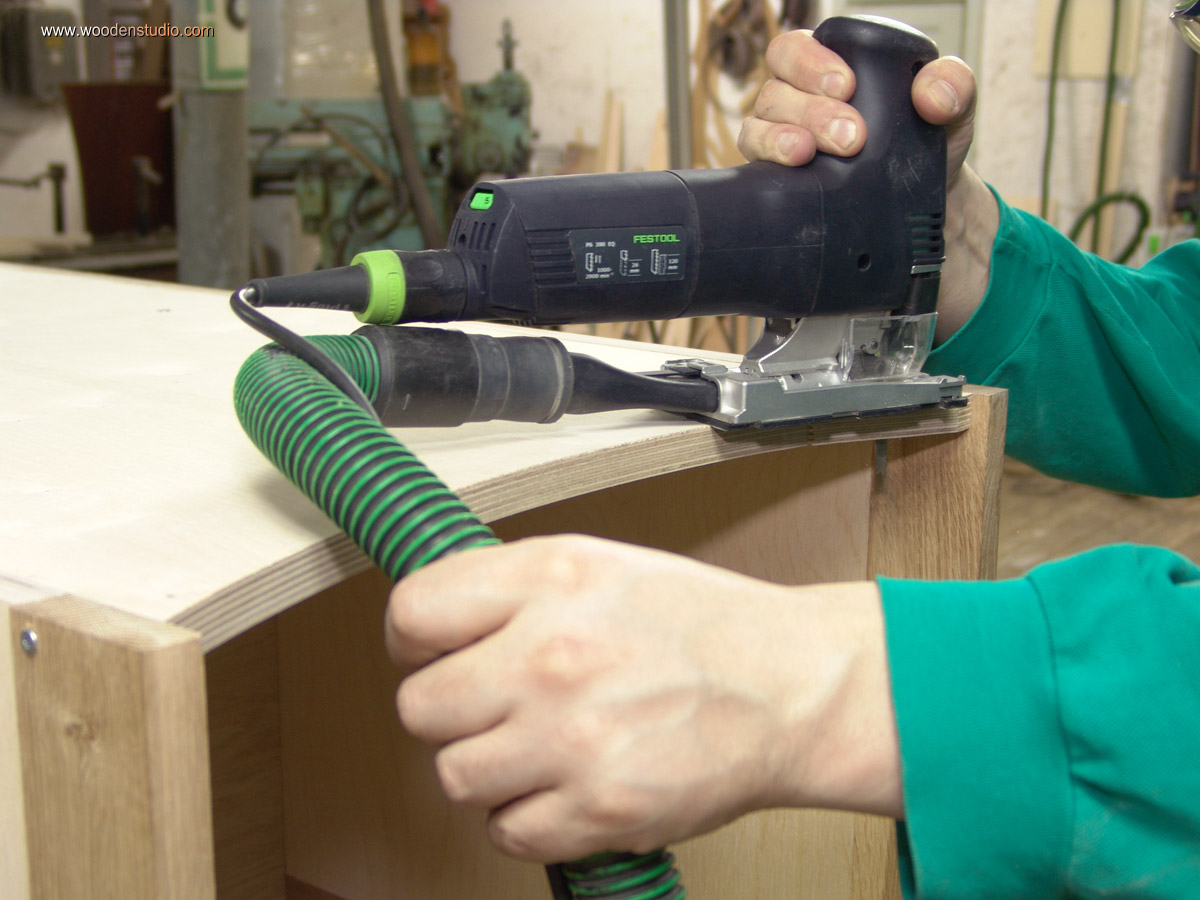

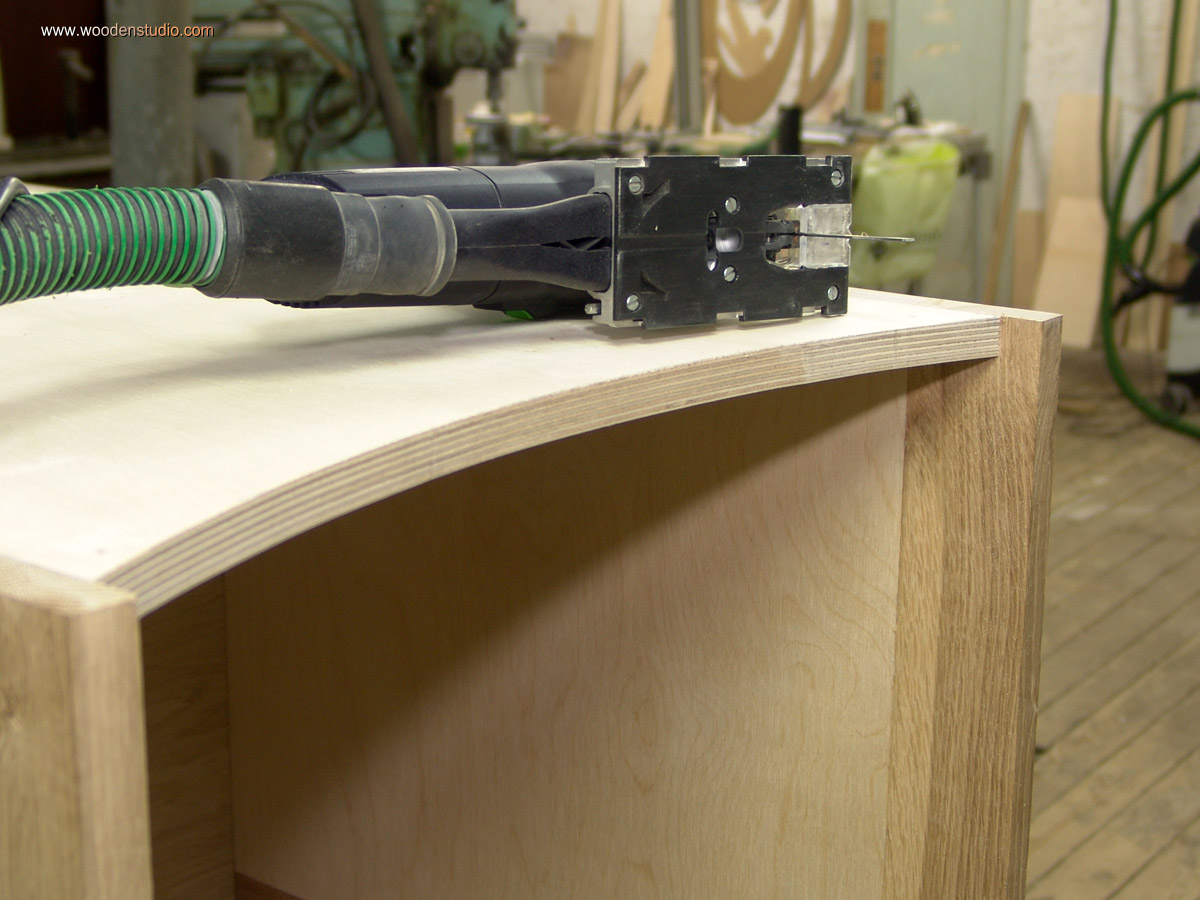

Подрезаем угловой фасад.

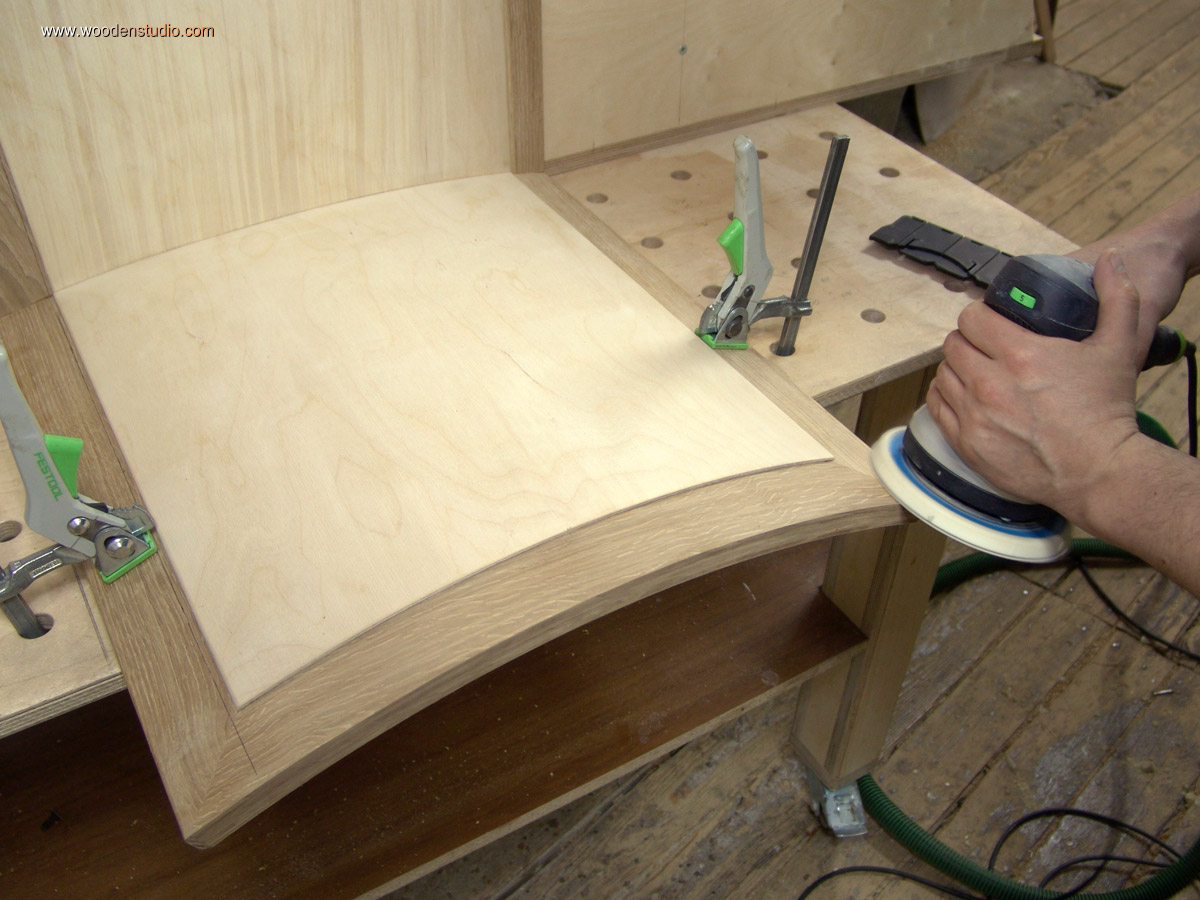

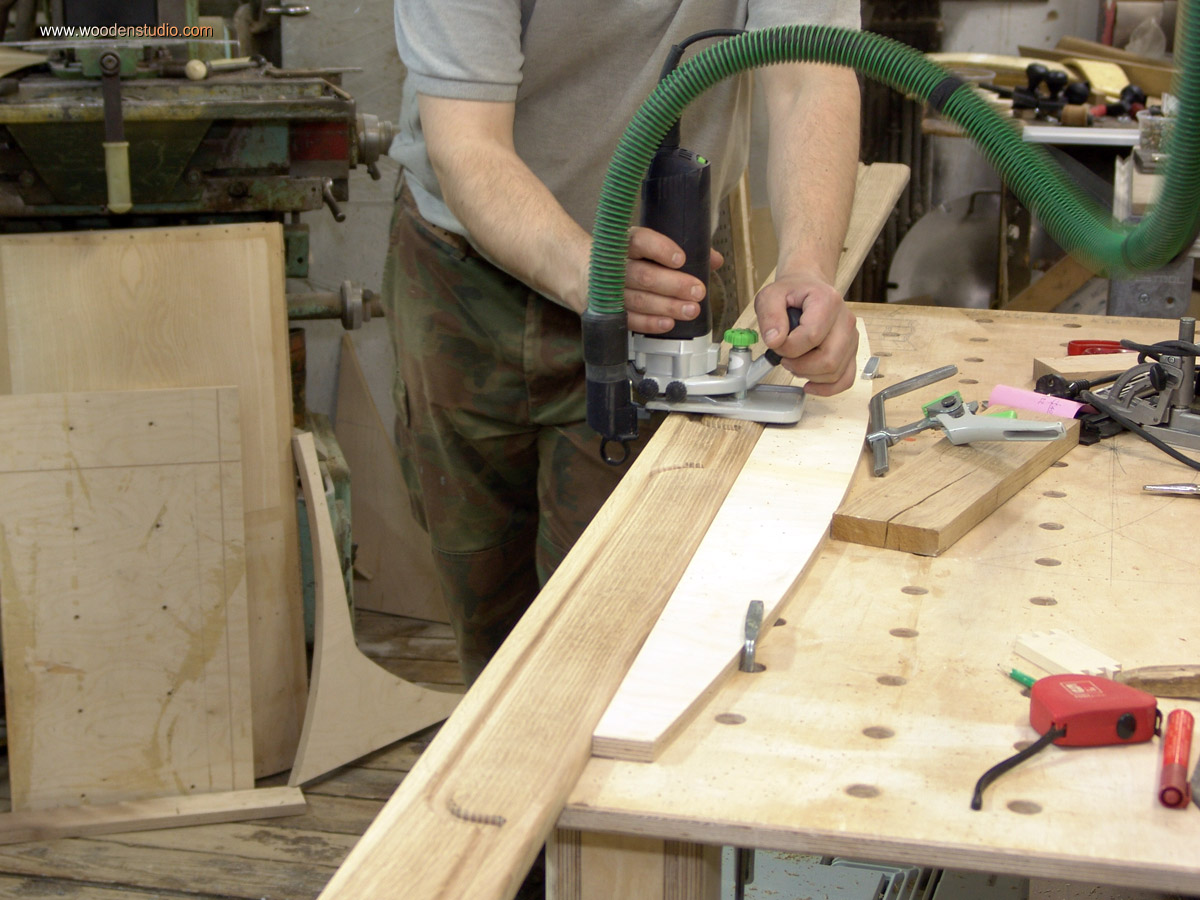

Шлифовка кромки углового фасада.
Работа над дубовой обкладкой фасада.

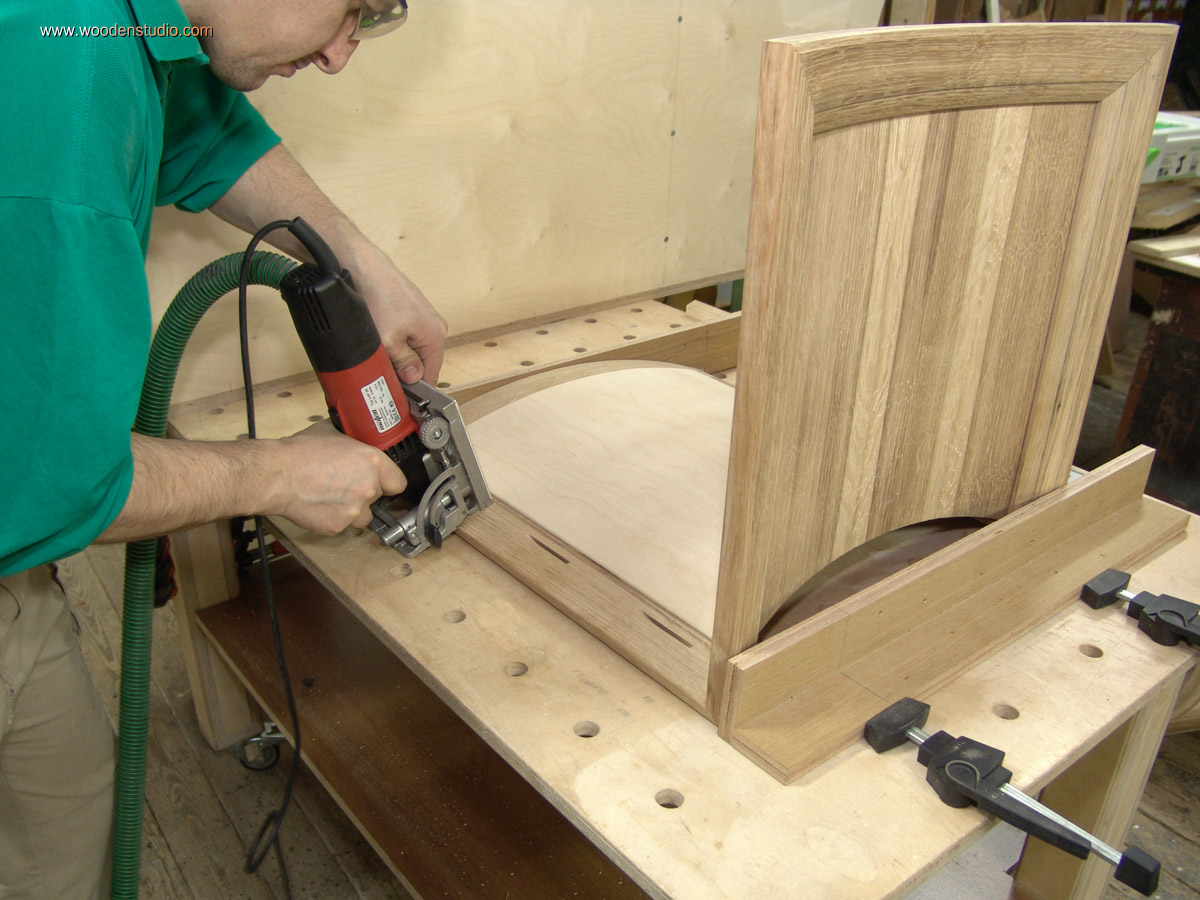

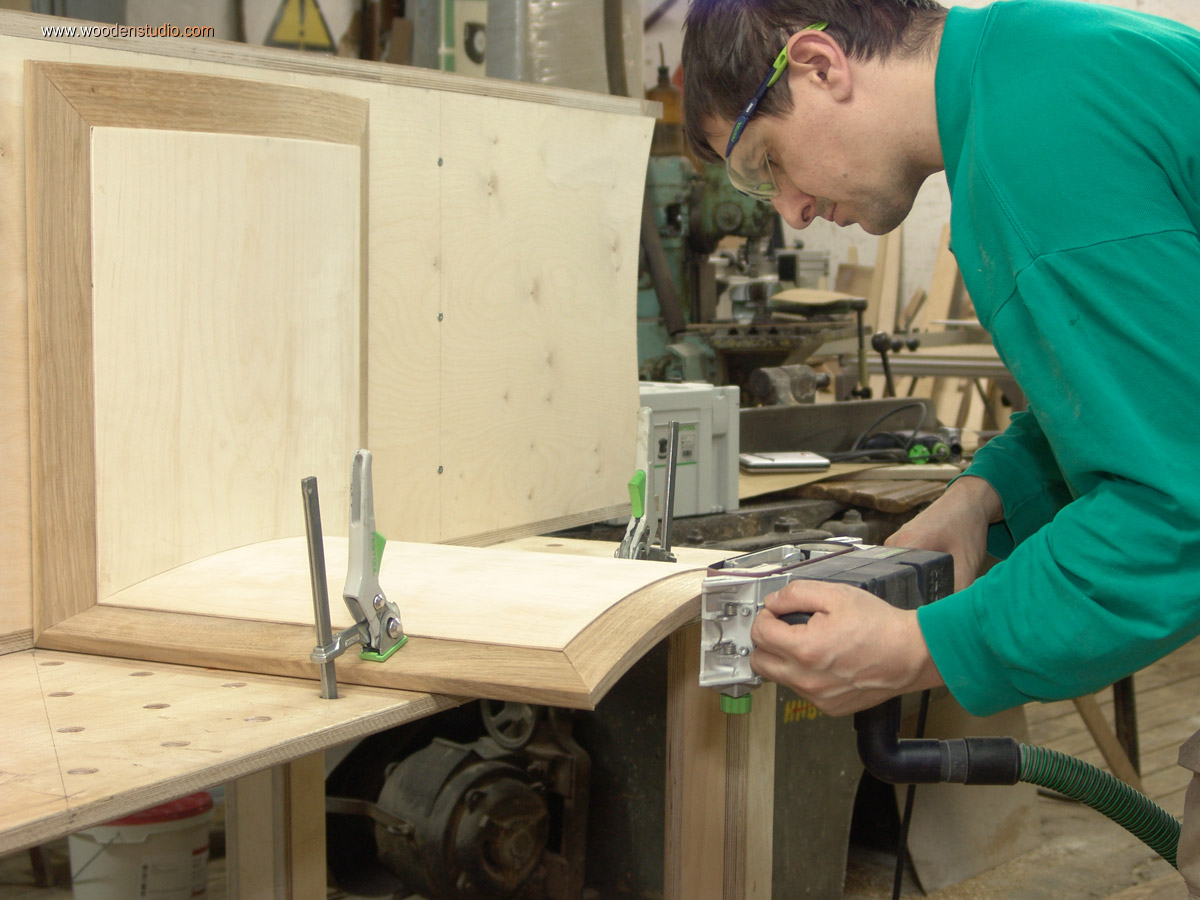

Фрезерование пазов для крепления дна выдвижного ящика.
Дно ящика. Фрезерование встречных пазов.

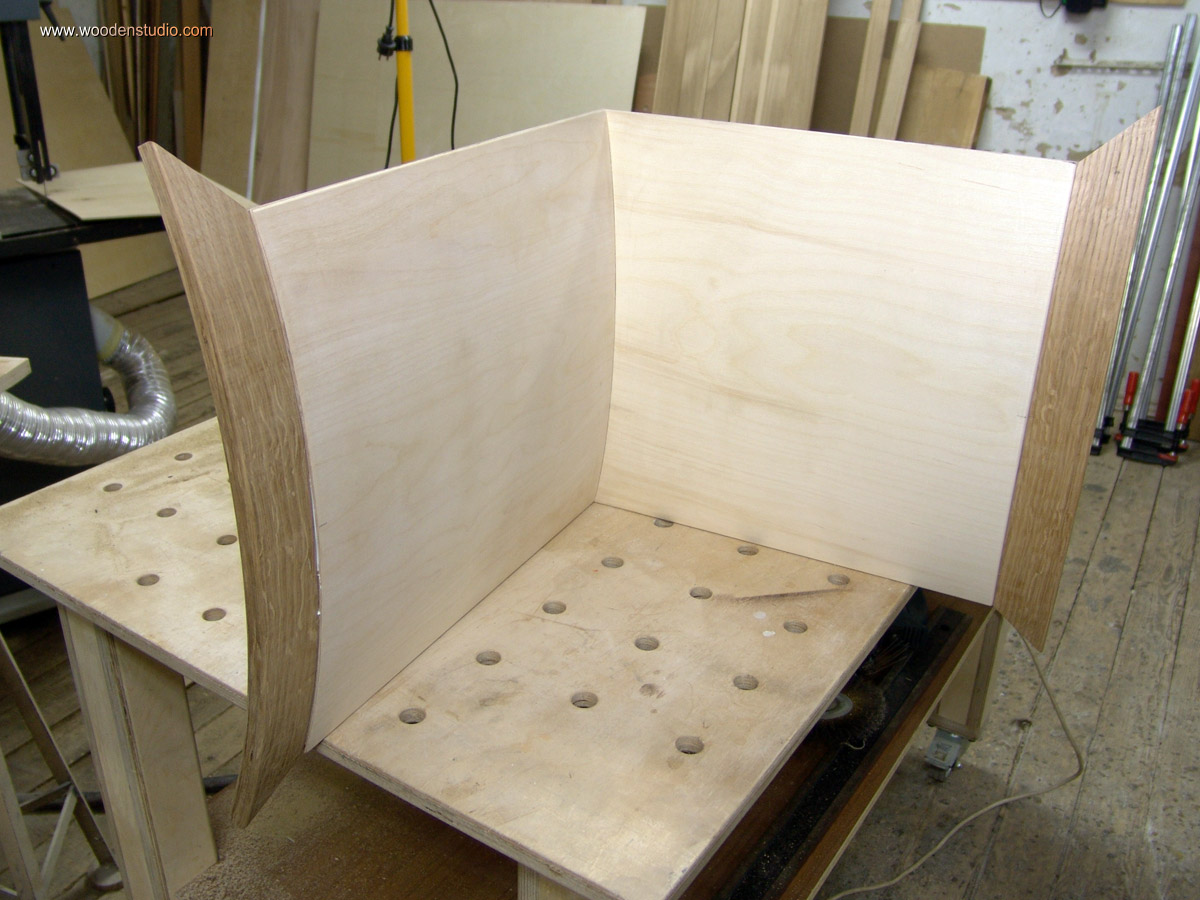

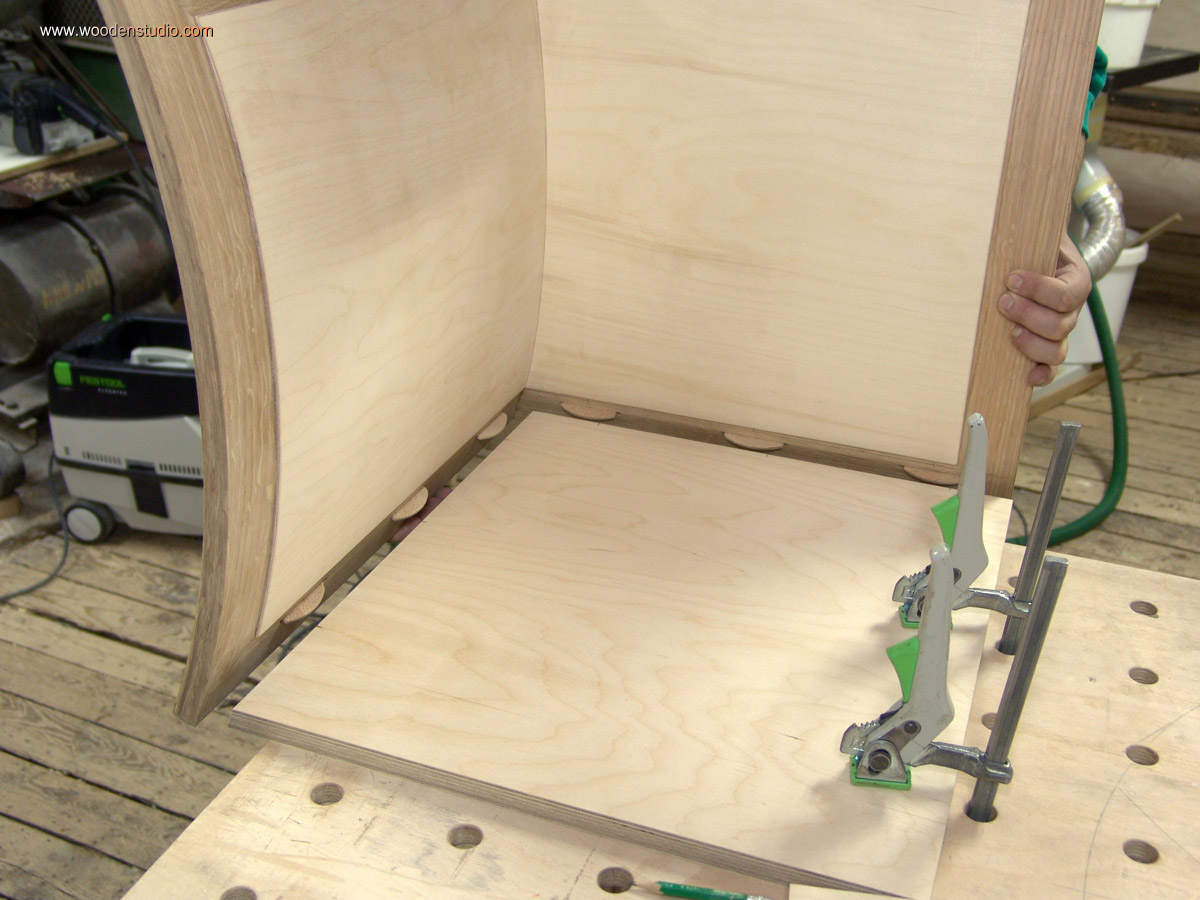

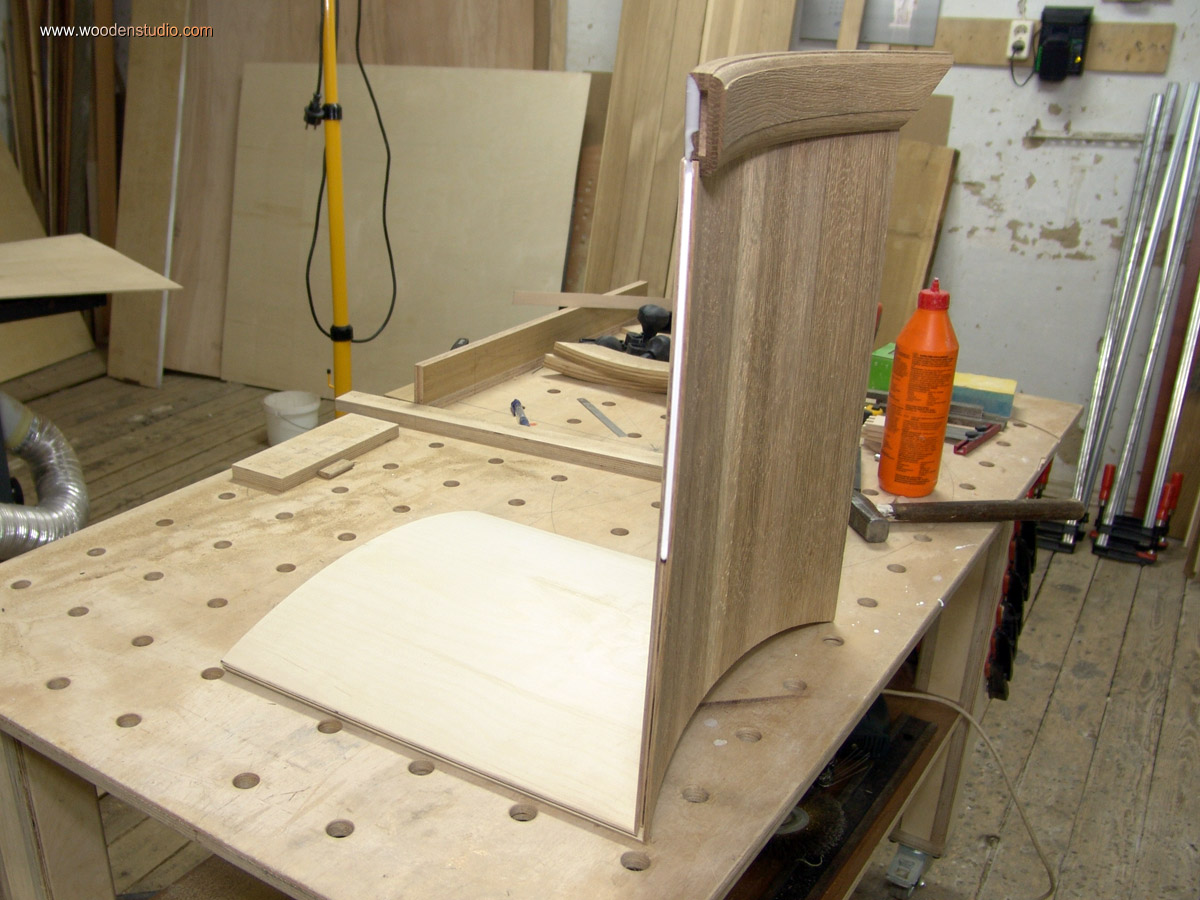

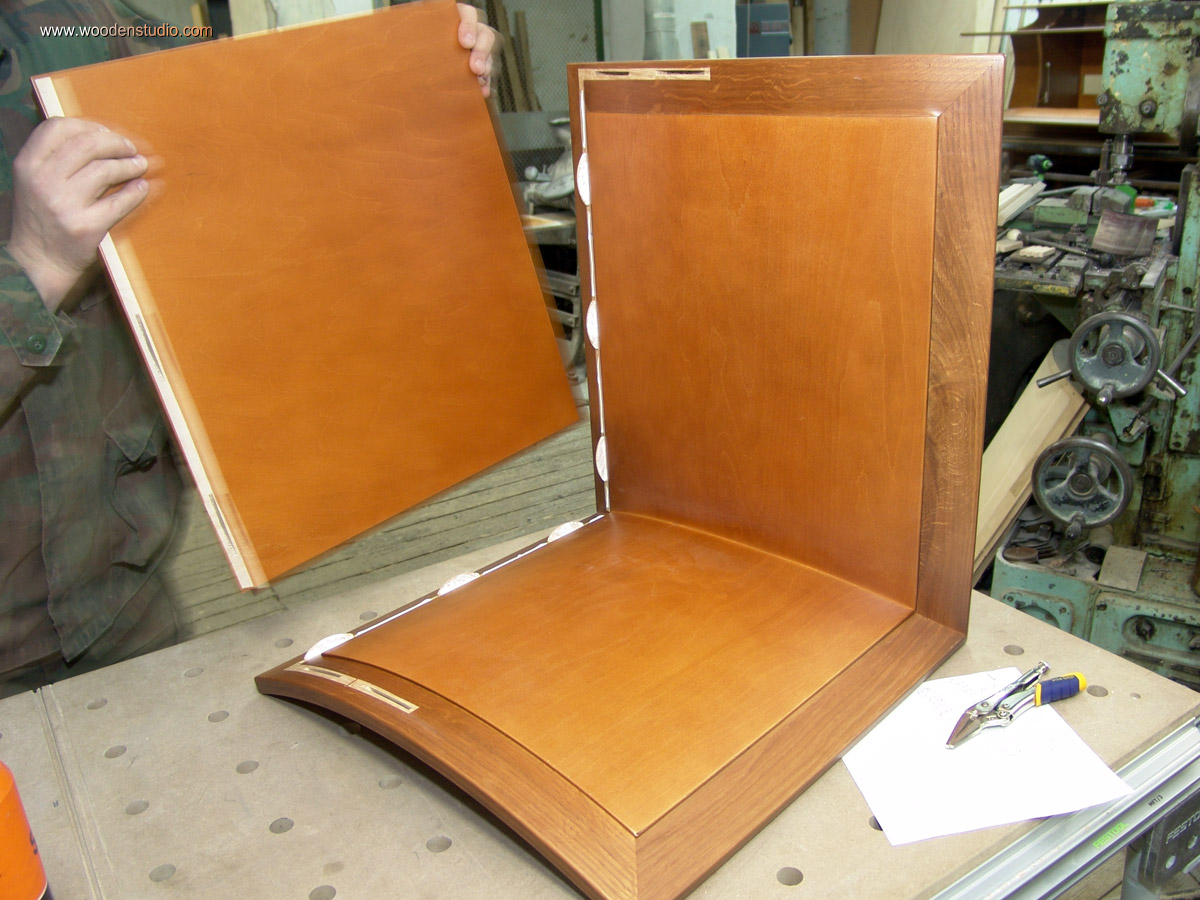

Предварительная сборка выдвижного ящика с гнутым угловым фасадом.
Фрагмент выдвижного ящика.

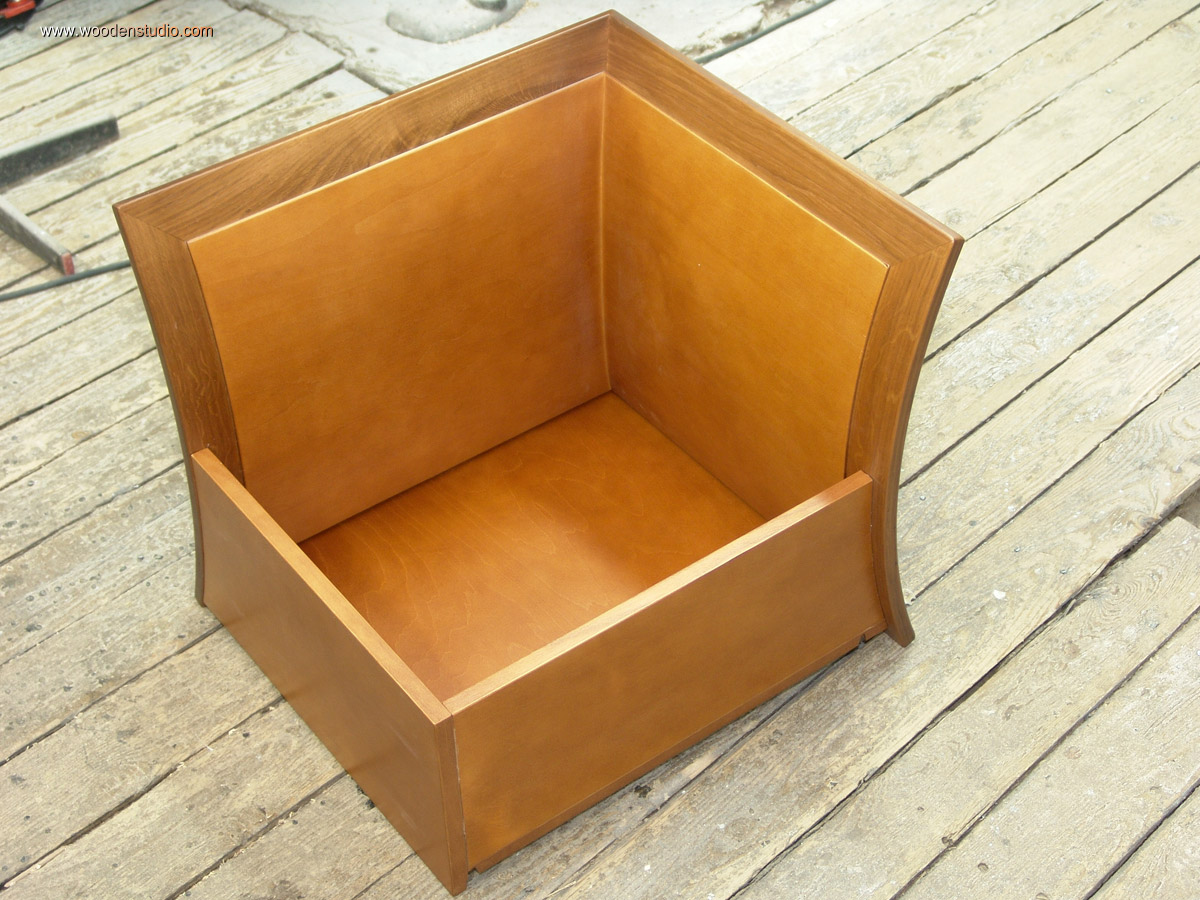

Угловой выдвижной ящик с гнутым фасадом.

Ящики подготовлены. Необходимо «заставить» их выдвигаться из корпуса телевизионной тумбы. Не смотря на широкий ассортимент современной фурнитуры, иногда возникают ситуации, когда стандартные схемы не работают. Здесь как раз такой случай. Чтобы реализовать идею, мне понадобилось немного изменить конструкцию специальных направляющих. На фрезерном станке по металлу, срезал часть внешнего корпуса телескопических направляющих. Доработал механизм выдвижения и просверлил новые крепежные отверстия.
Примечание . Все конструктивные изменения никак не повлияли на прочность и функциональность работы направляющих.

Параллельно изготовил несколько дубовых элементов для откидной дверцы. Произвел предварительную сборку и первые испытания.

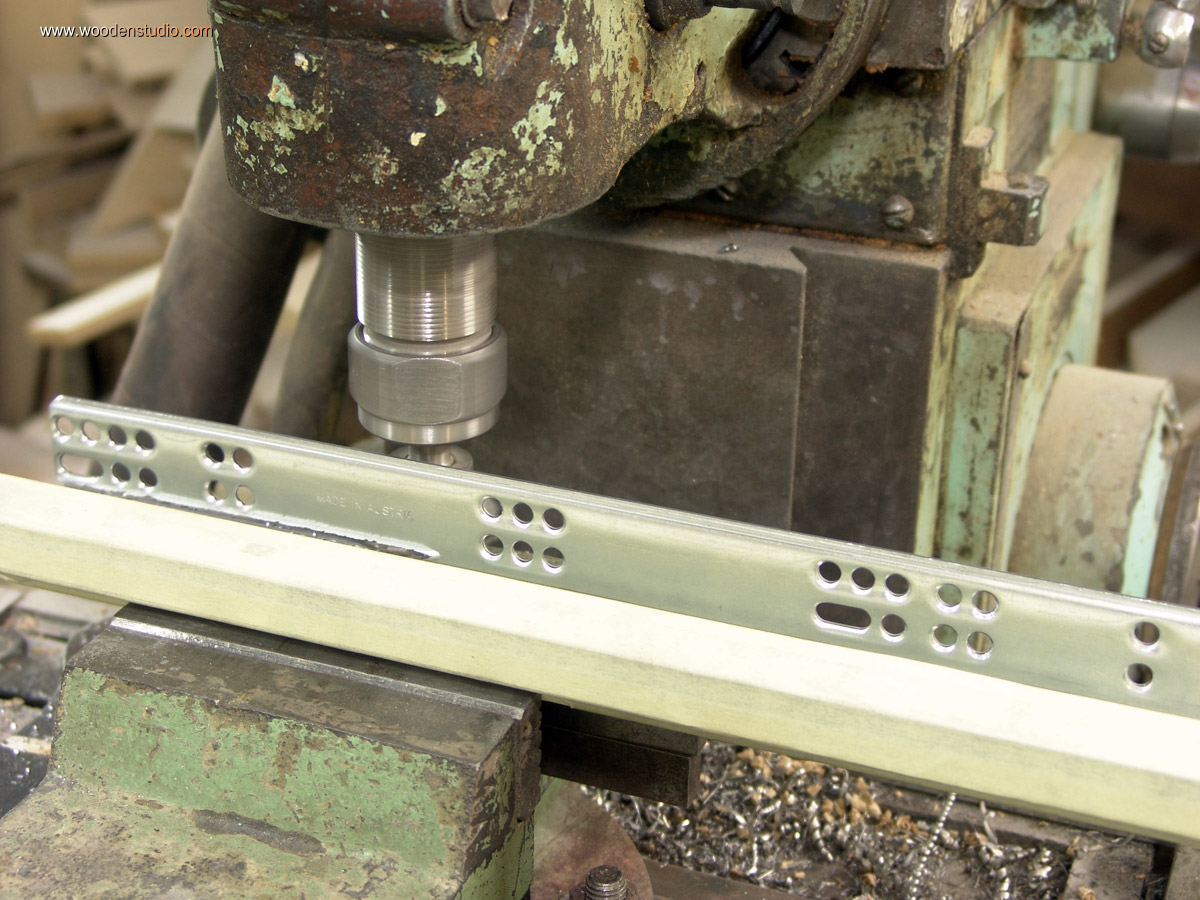

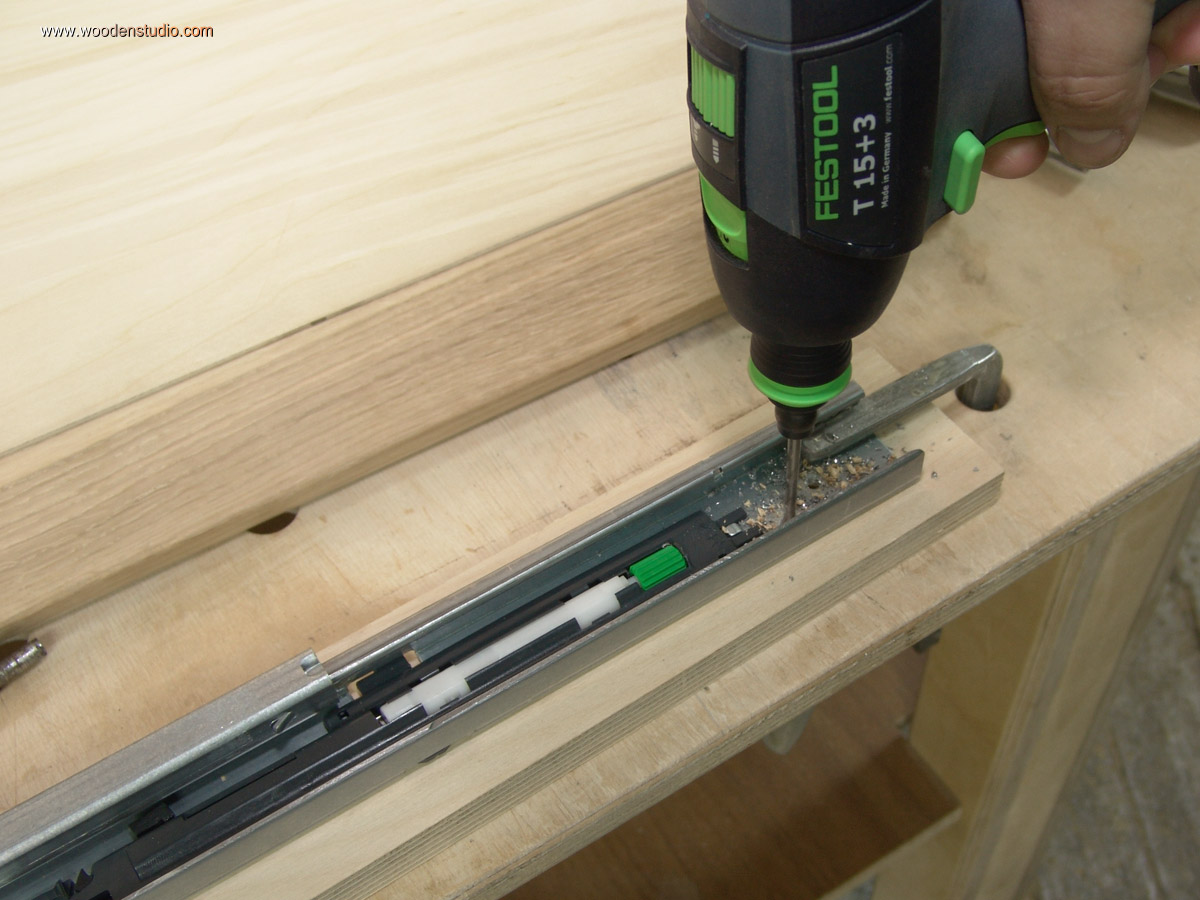

Модернизация направляющей полного выдвижения.
Теперь направляющая имеет другие точки крепления.

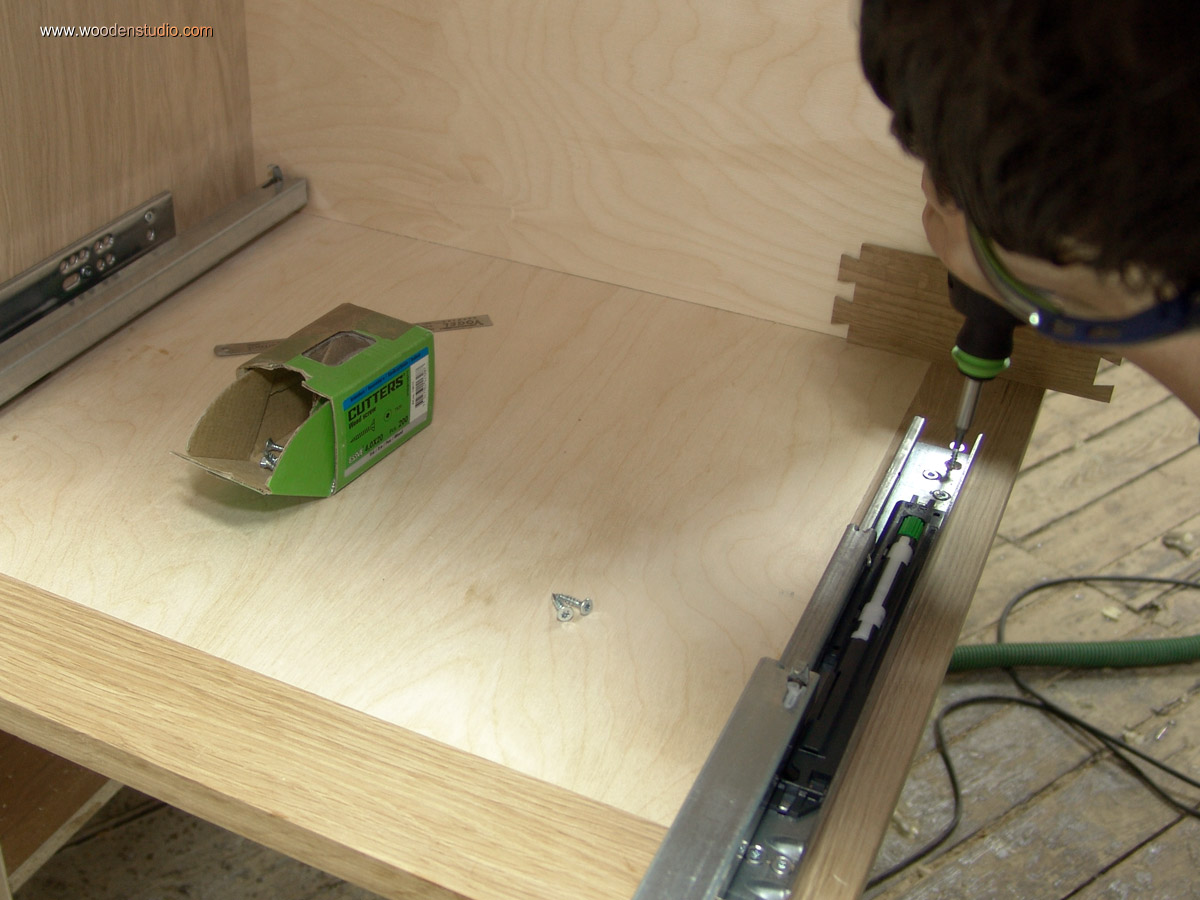

Предварительный монтаж телескопических направляющих.
Тест выдвижения углового ящика тумбы для телевизора.

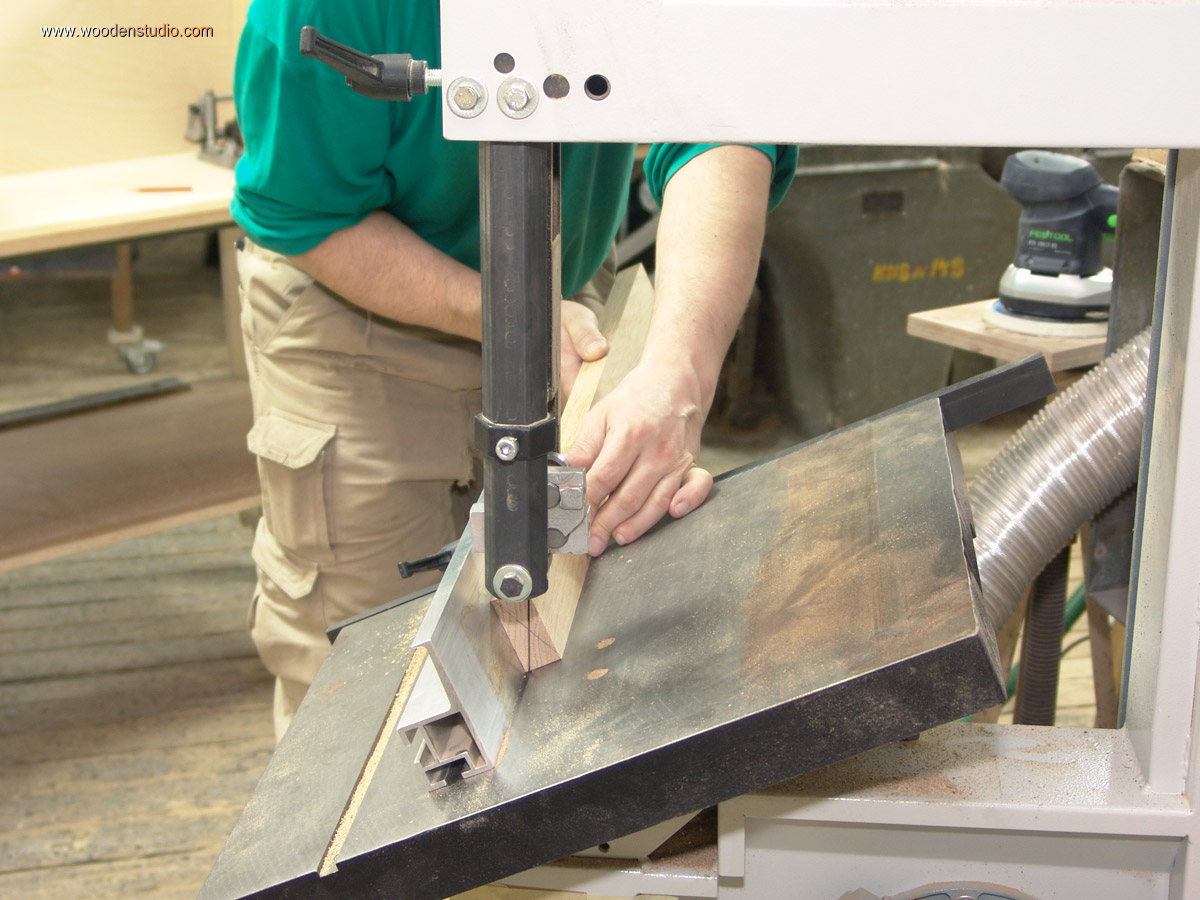

Разрезаю дубовый брусок по диагонали.
Этот элемент служит для крепления стандартных мебельных петель под необходимым углом.

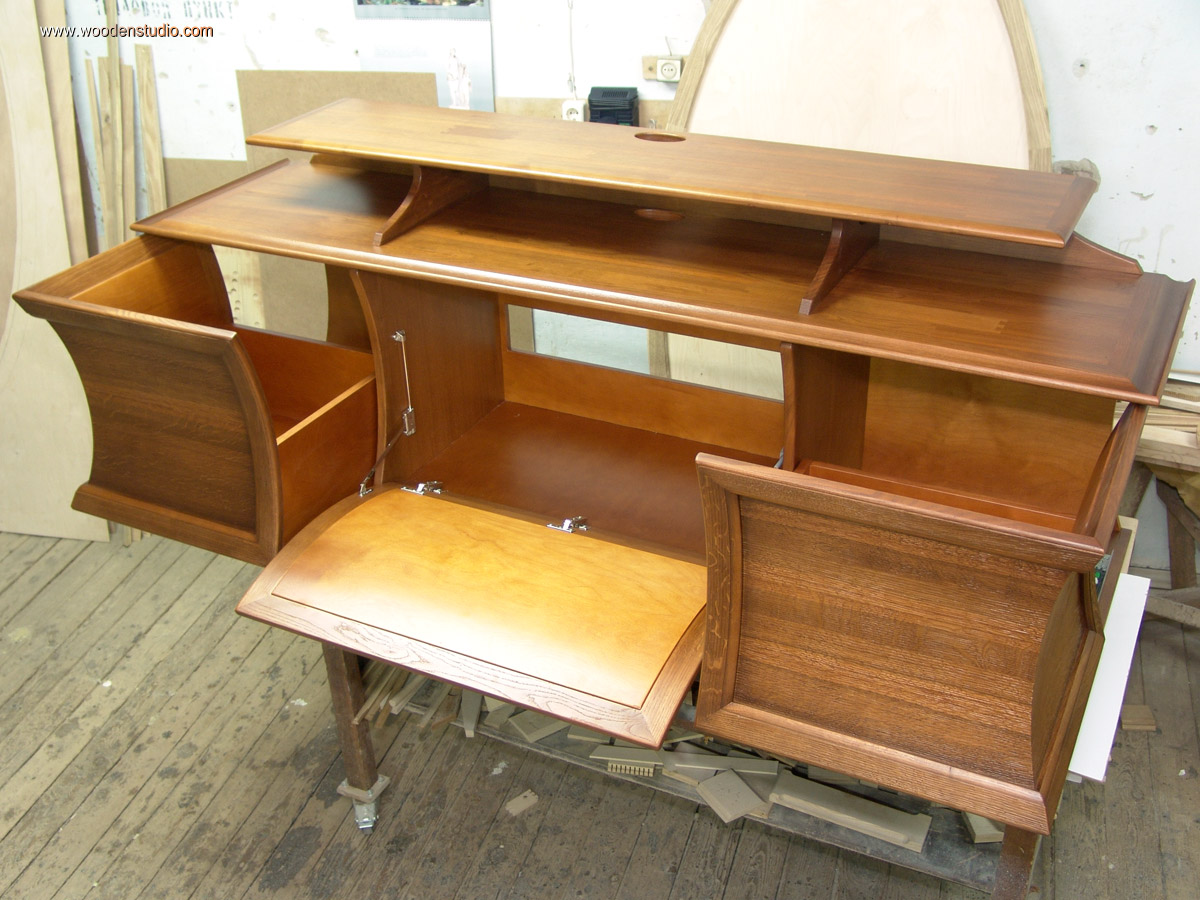

Тест на открывание фасадной дверцы.

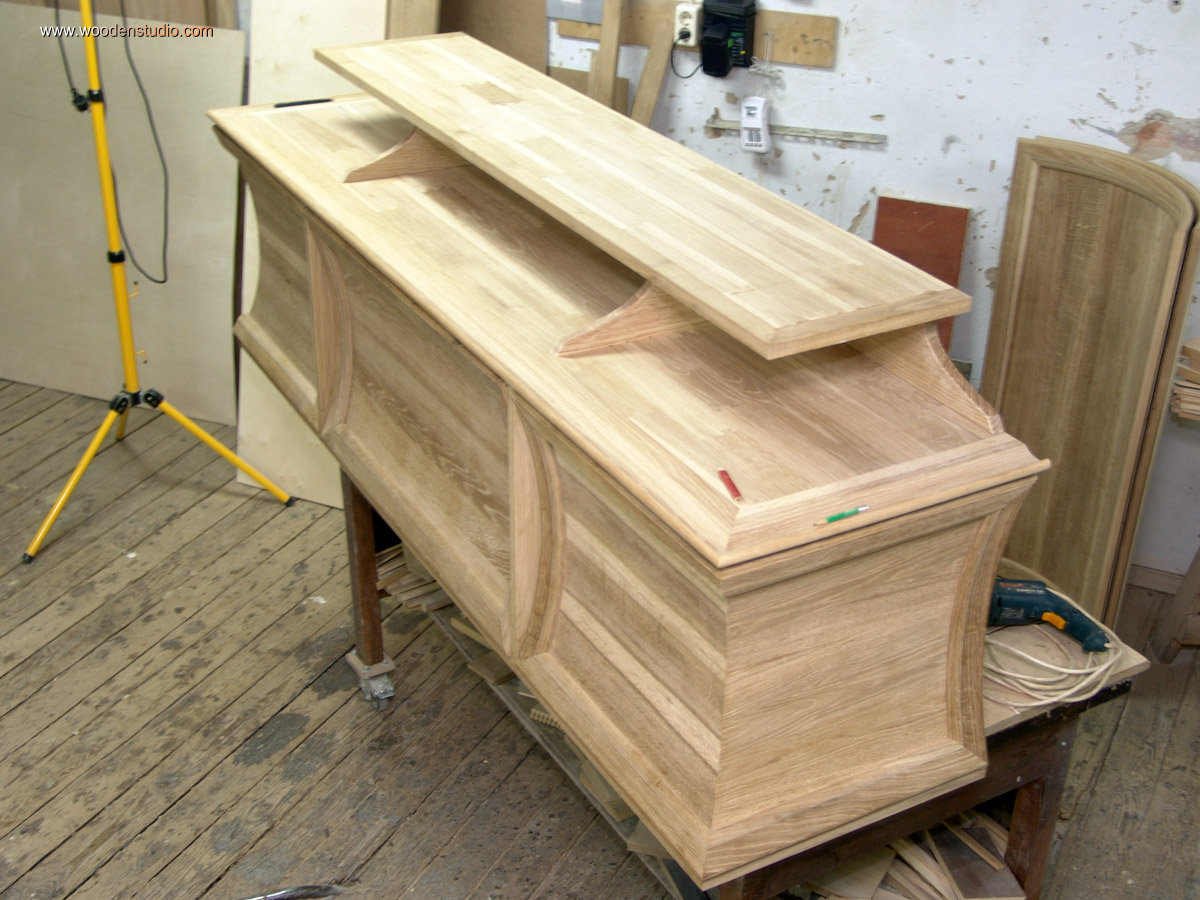

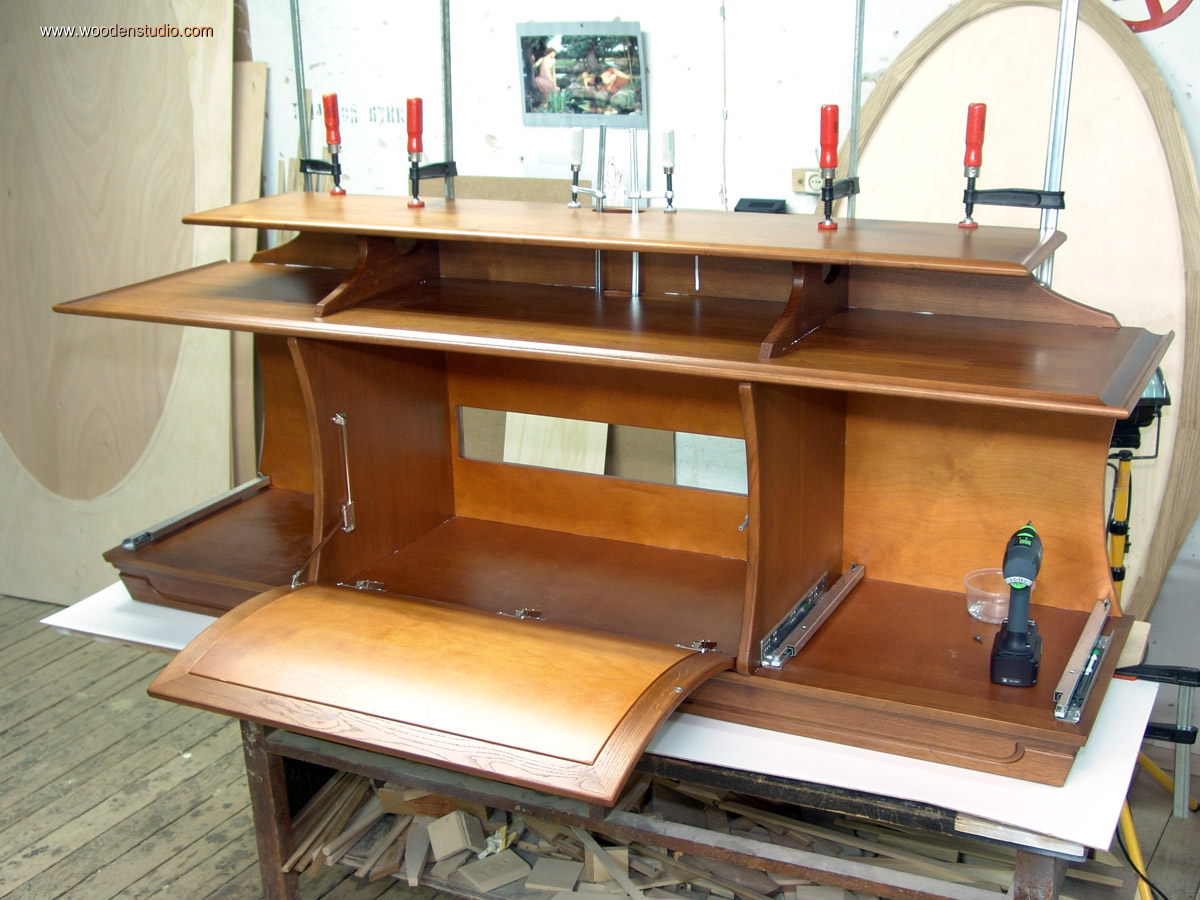

Предварительная сборка корпуса тумбы.

Дополнительно изготовил цокольную планку, перегородки и другие вспомогательные элементы тумбы для телевизора. Далее все детали шлифовались и окончательно подготавливались под окраску. Окрашивалось все раздельно.

Профилирование элементов тумбы.

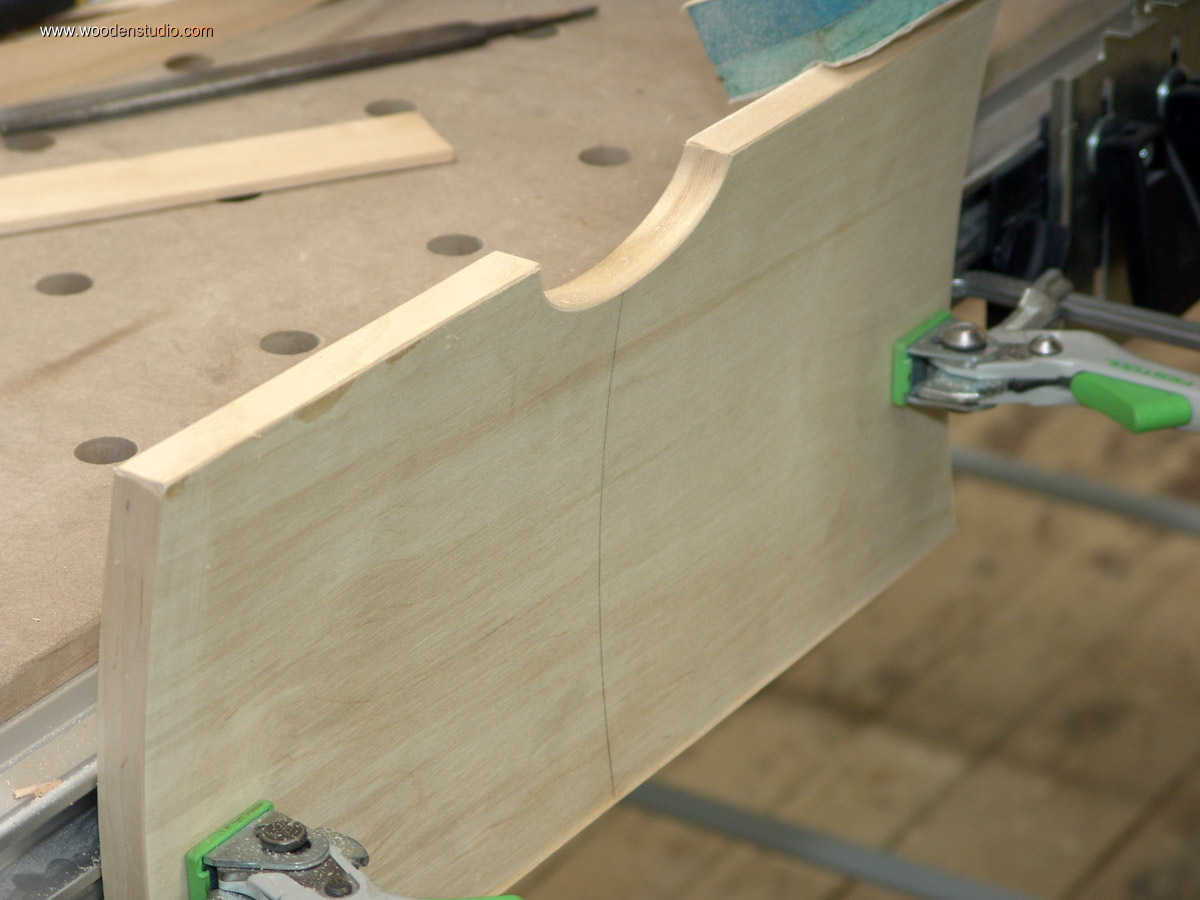

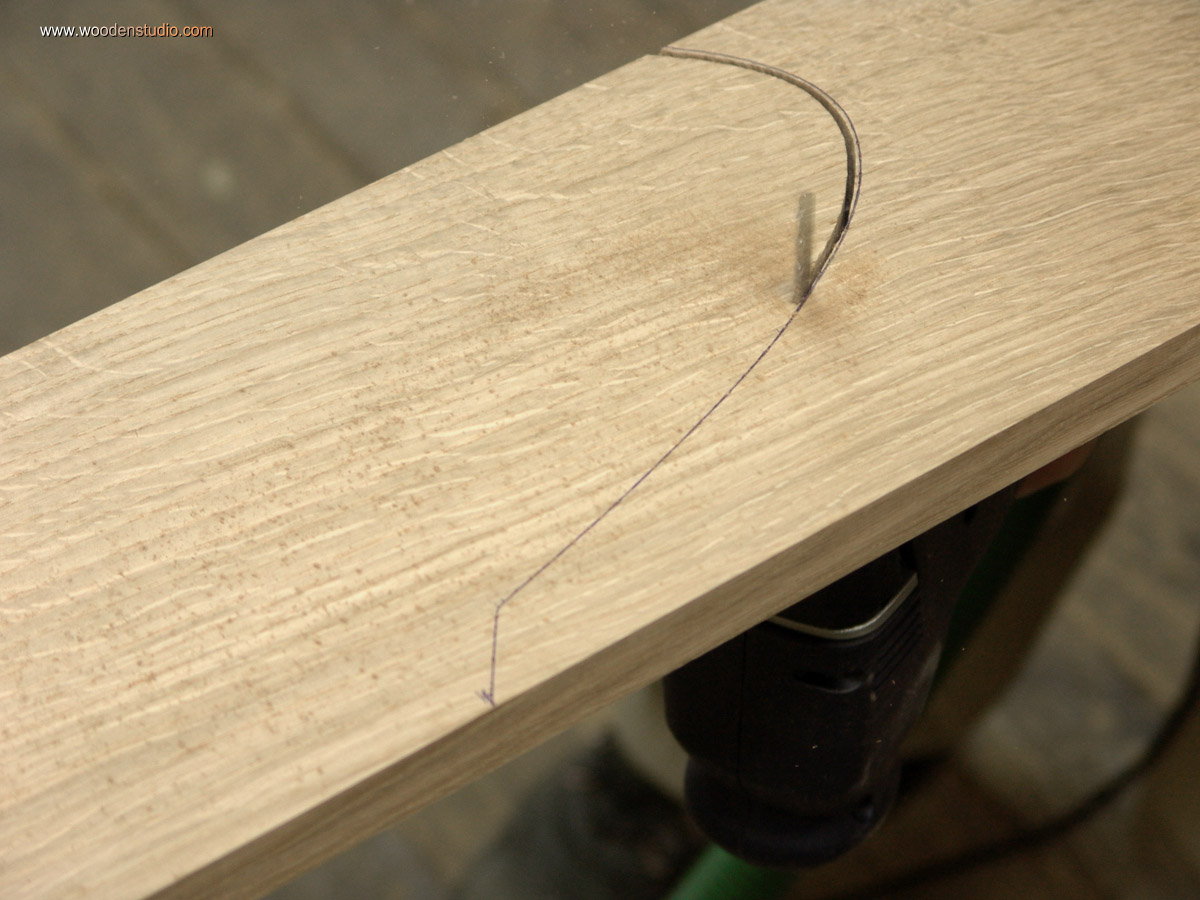

Предварительная обрезка дубовой перегородки.
Изготовление дубового плинтуса и цокольной планки.

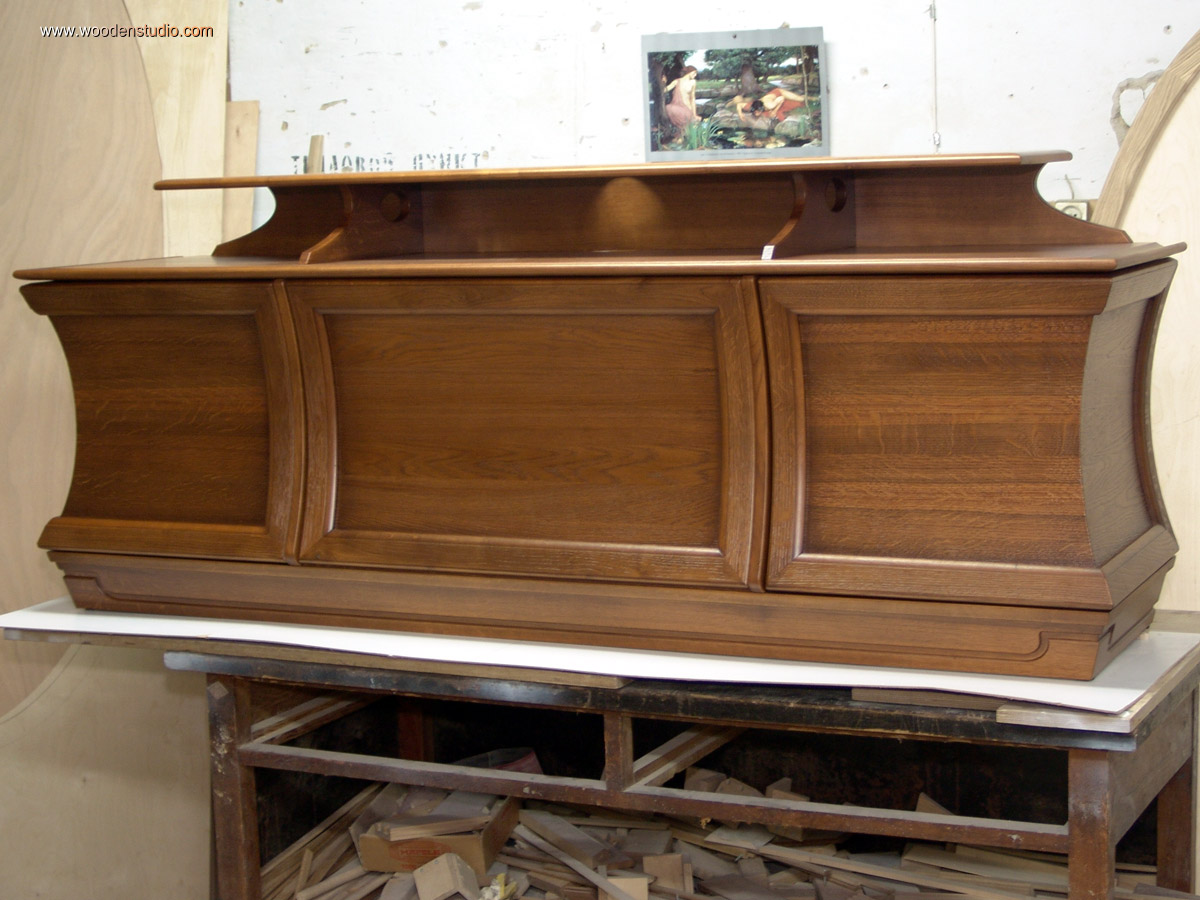

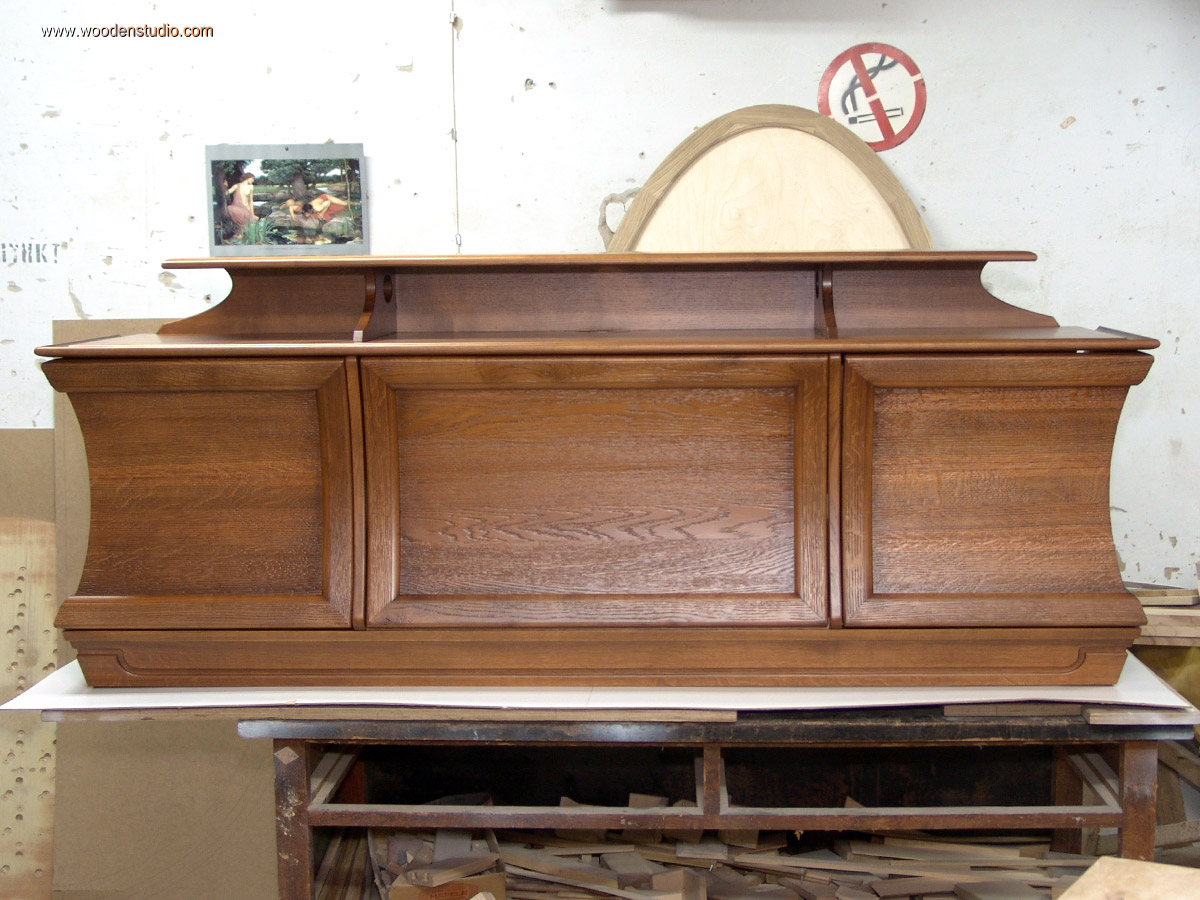

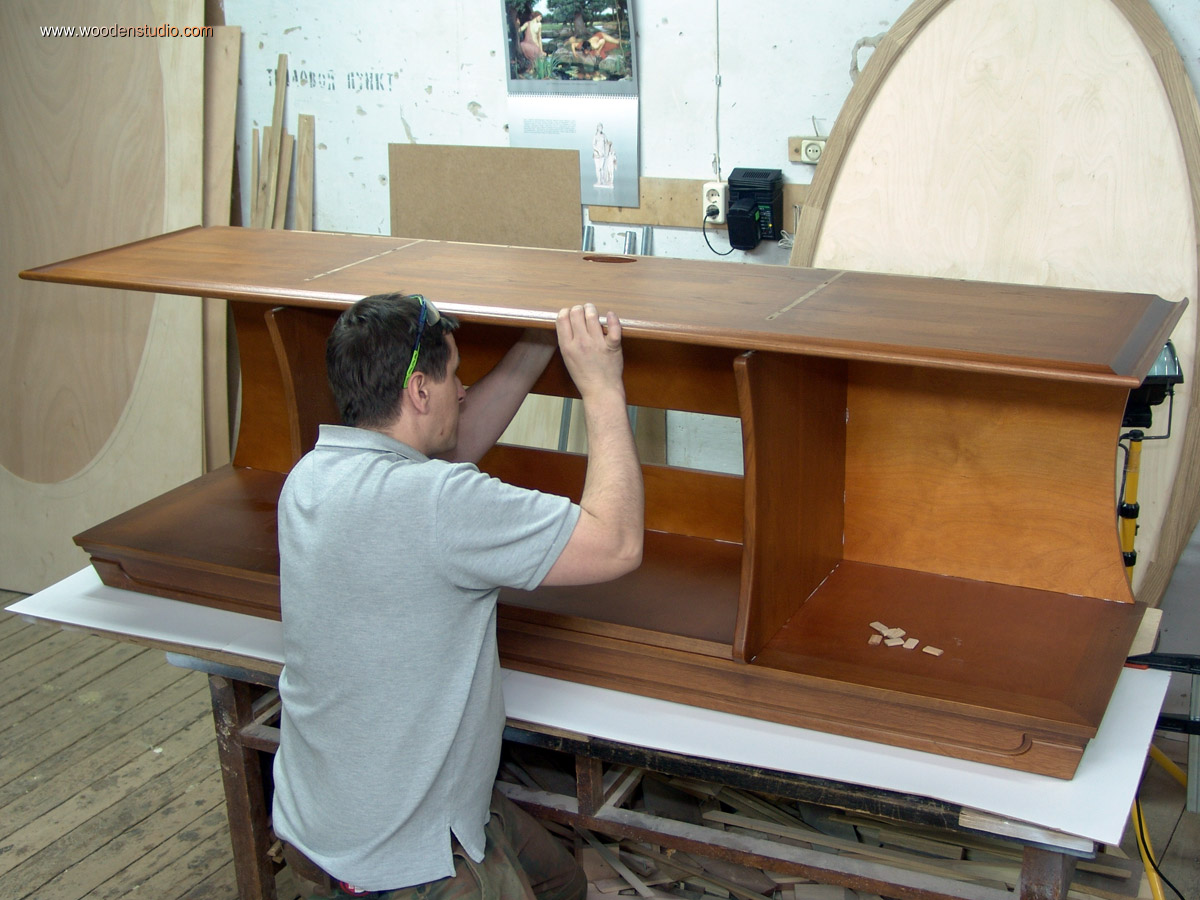

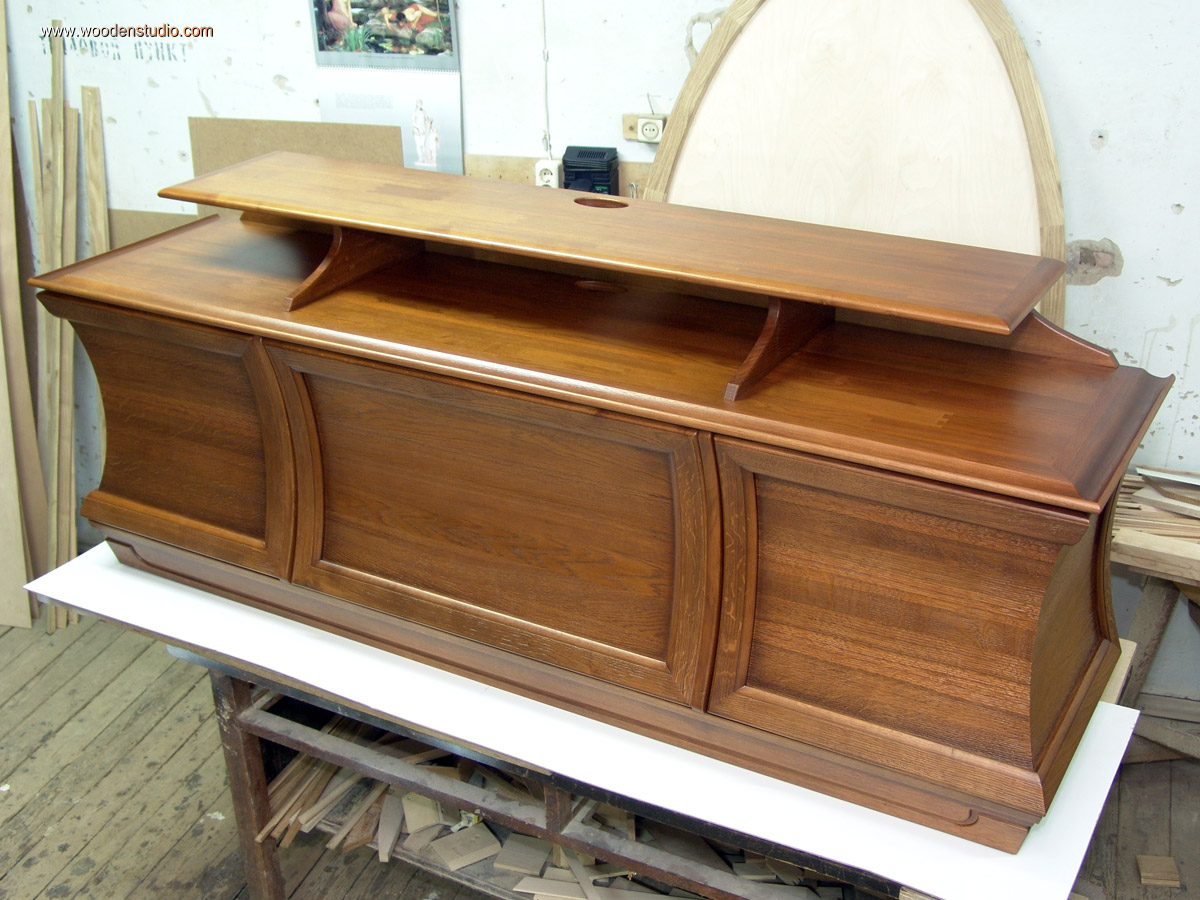

Промежуточная сборка тумбы под телевизор перед окончательной доводкой и покраской.

До нанесения лако-красочных материалов все места соединения были тщательно защищены малярной лентой. Теперь, после удаления ленты четко заметны зоны нанесения клея. Помимо шипового соединения, все детали склеиваются между собой, и тумба постепенно приобретает законченный вид.

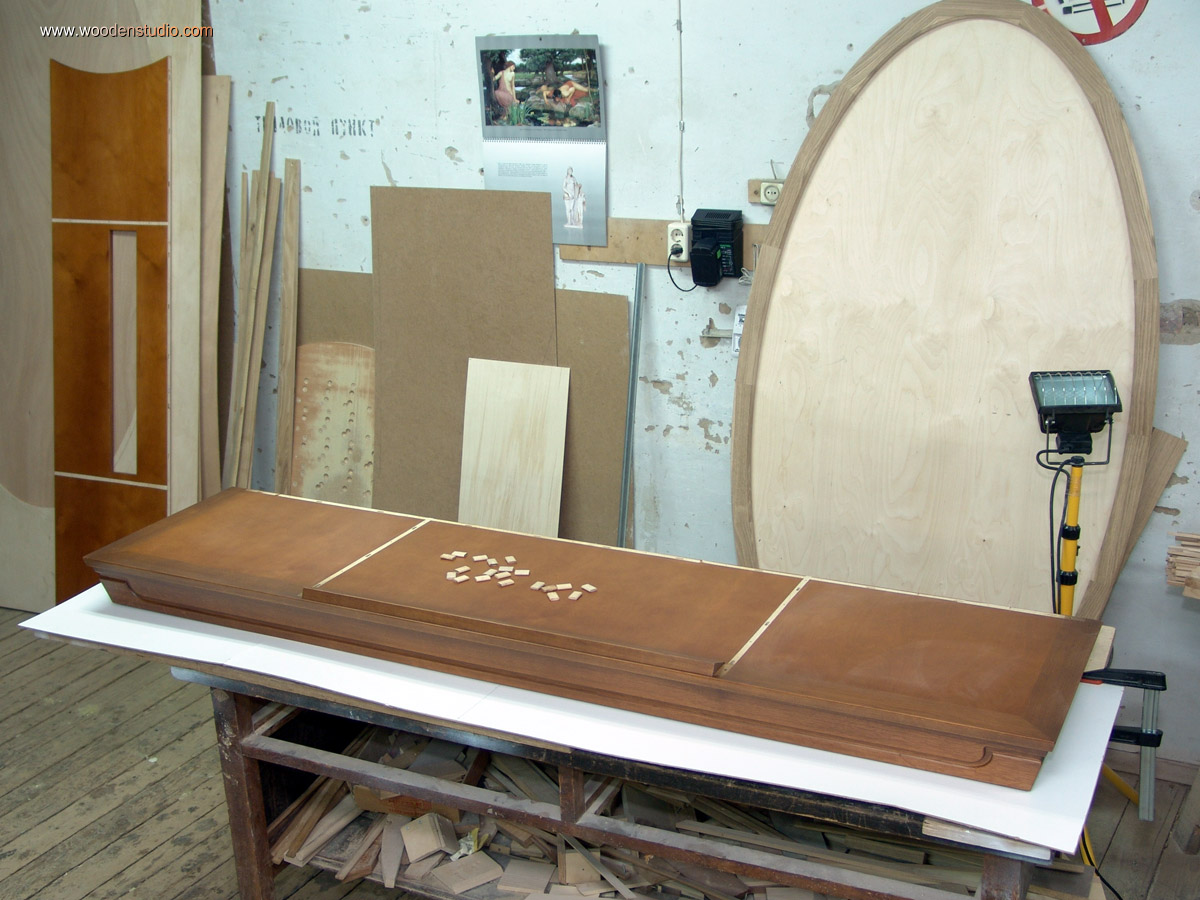

После удаления защитной ленты, проявились места для нанесения клея.

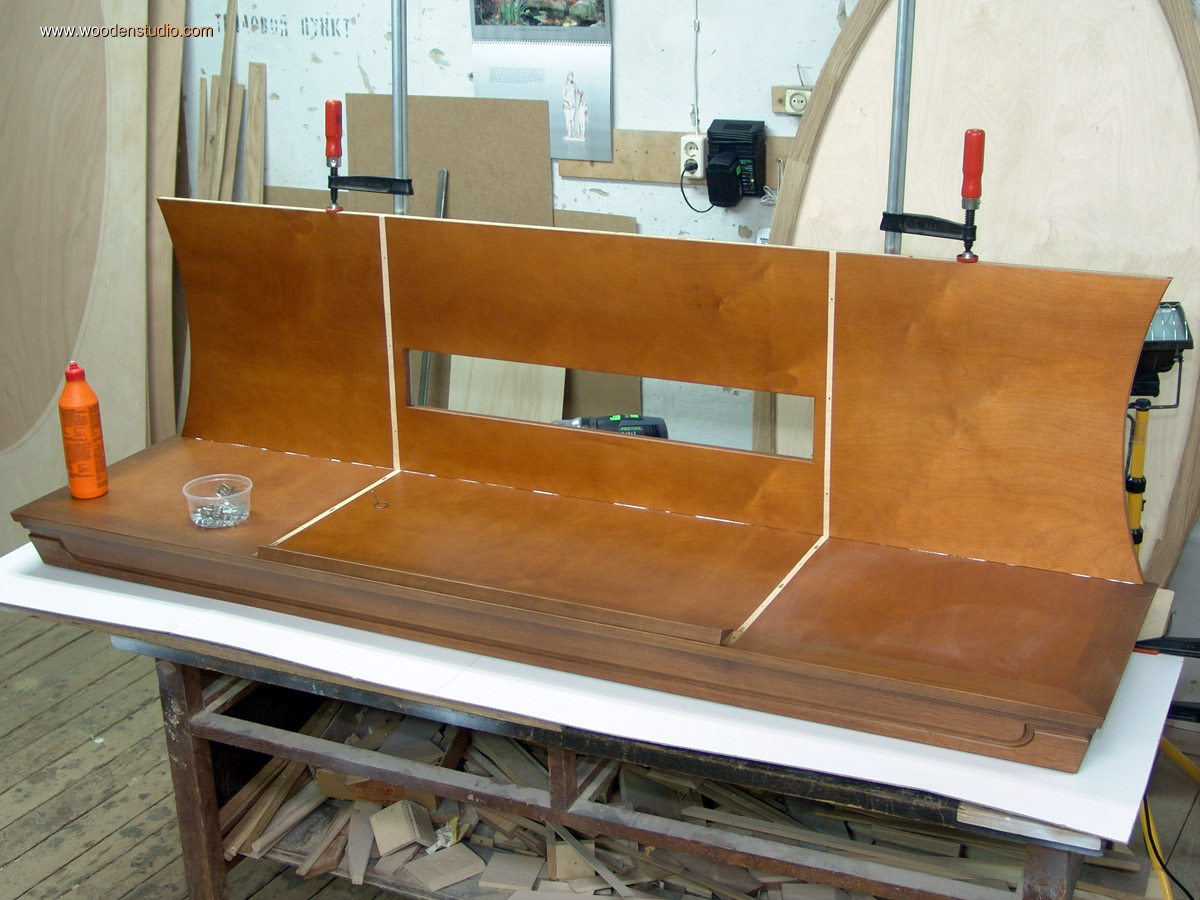

Сначала приклеиваю заднюю стенку тумбы
Пока застывает клей на перегородках, можно вклеить шипы
Приклеивание столешницы.
Установка подставки под верхнюю полку.

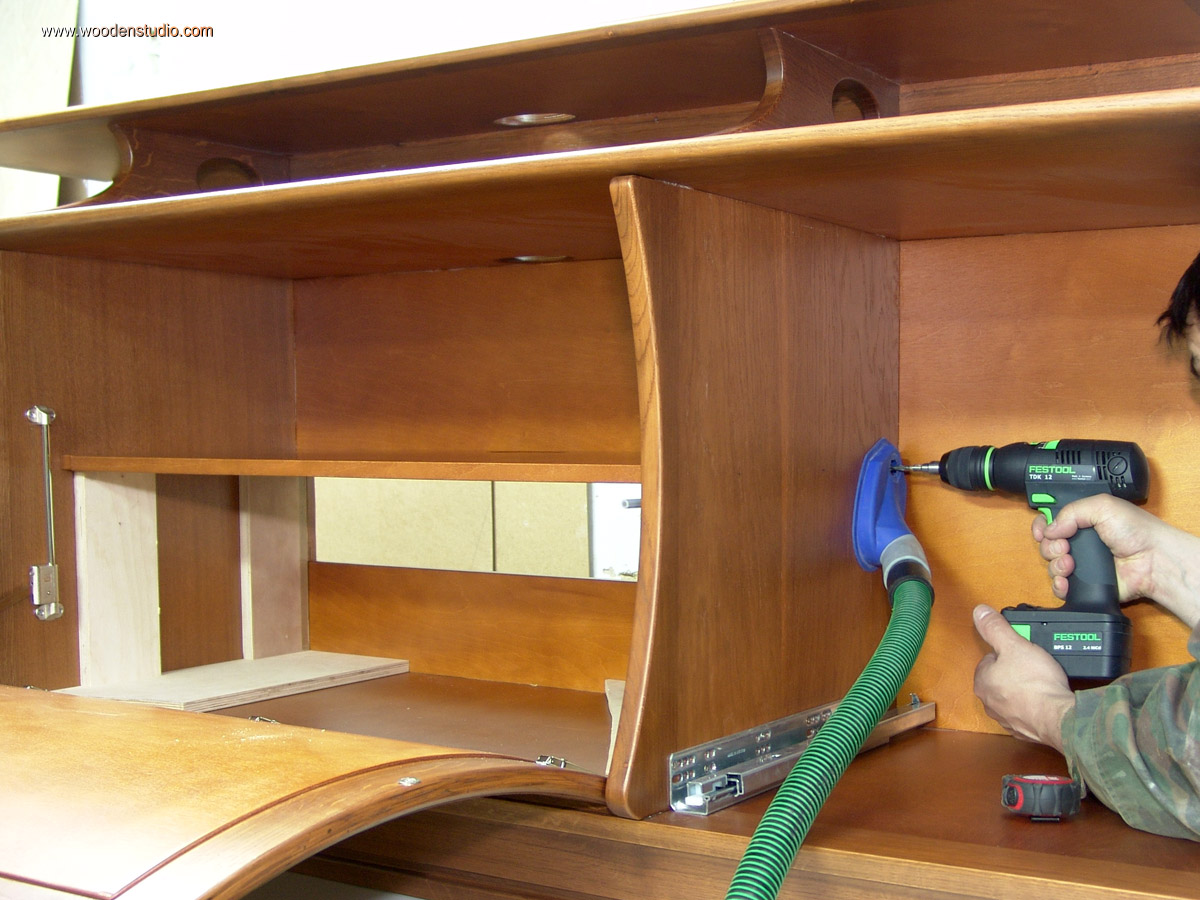

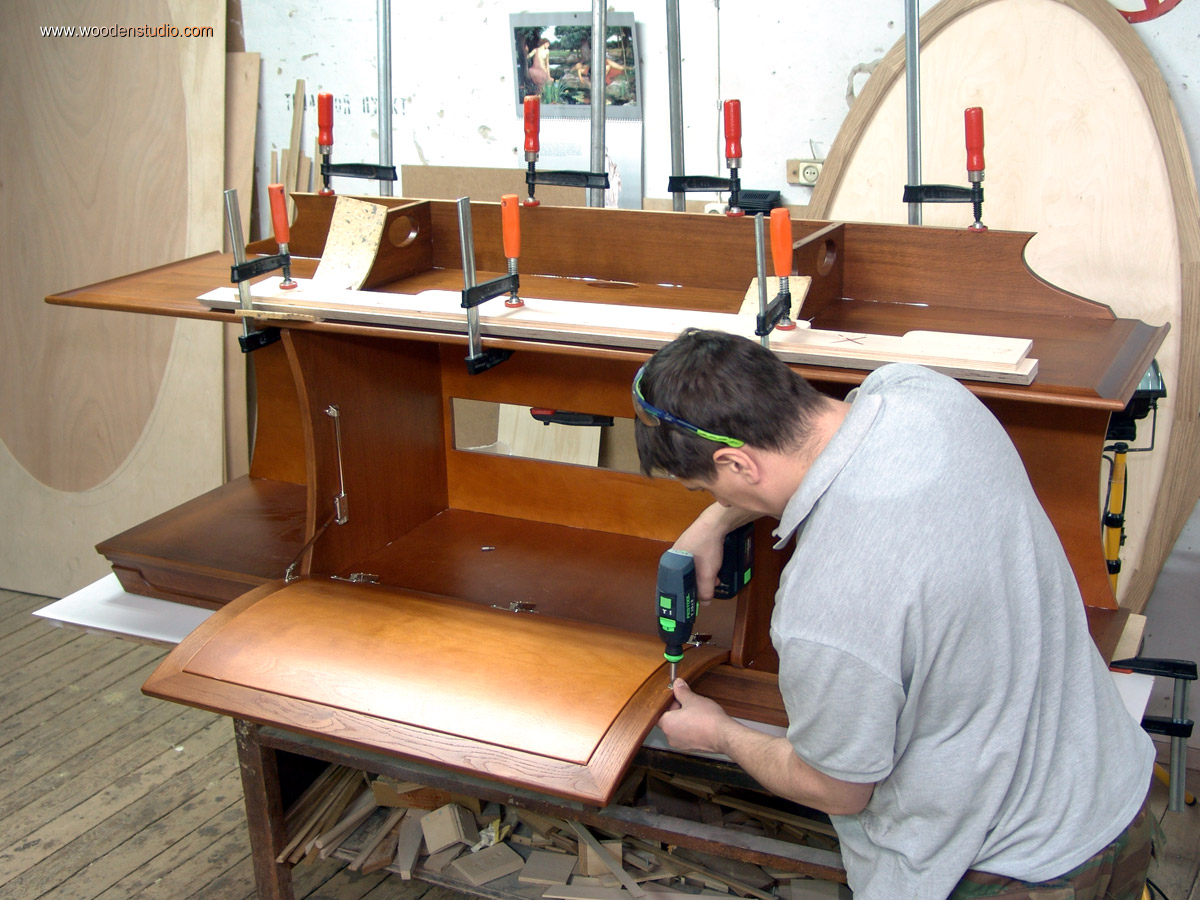

Пока сохнет клей, можно установить часть фурнитуры.

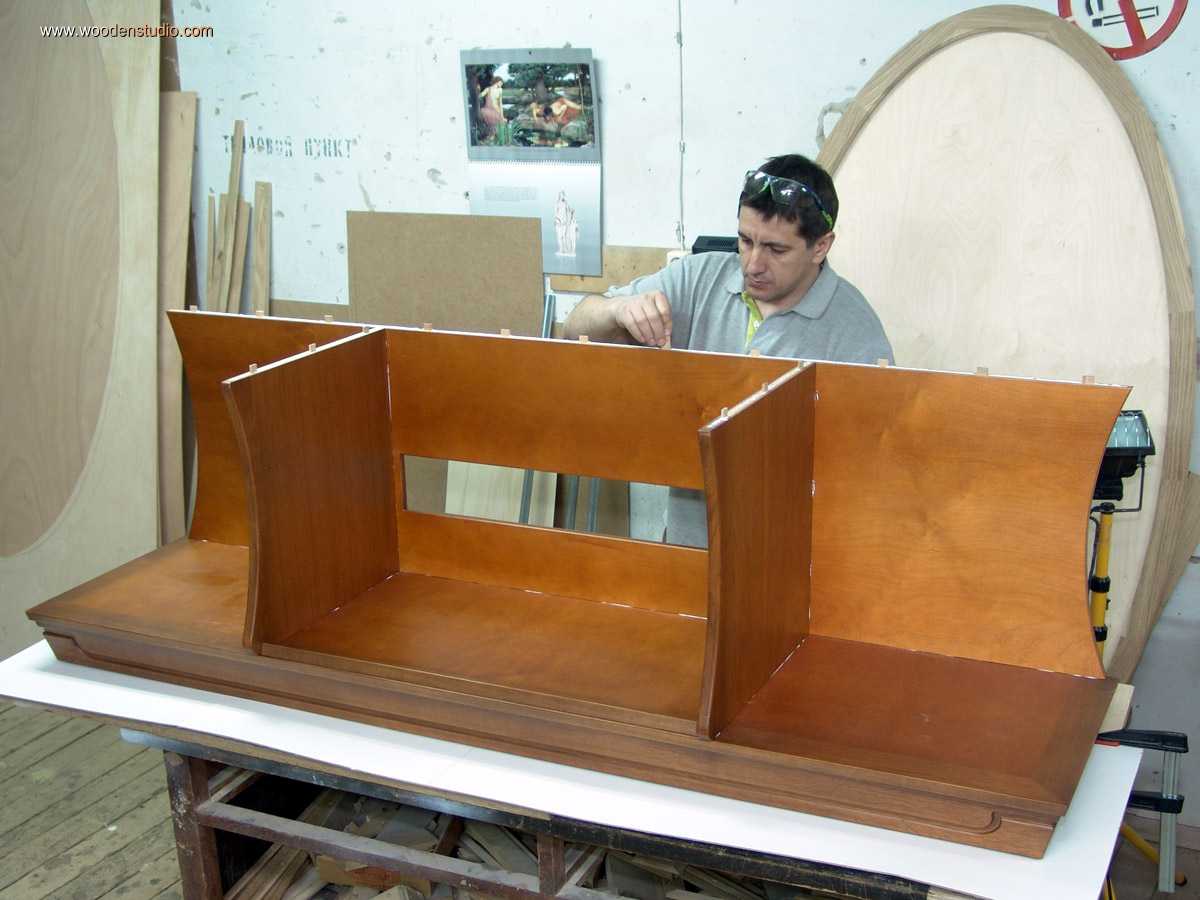

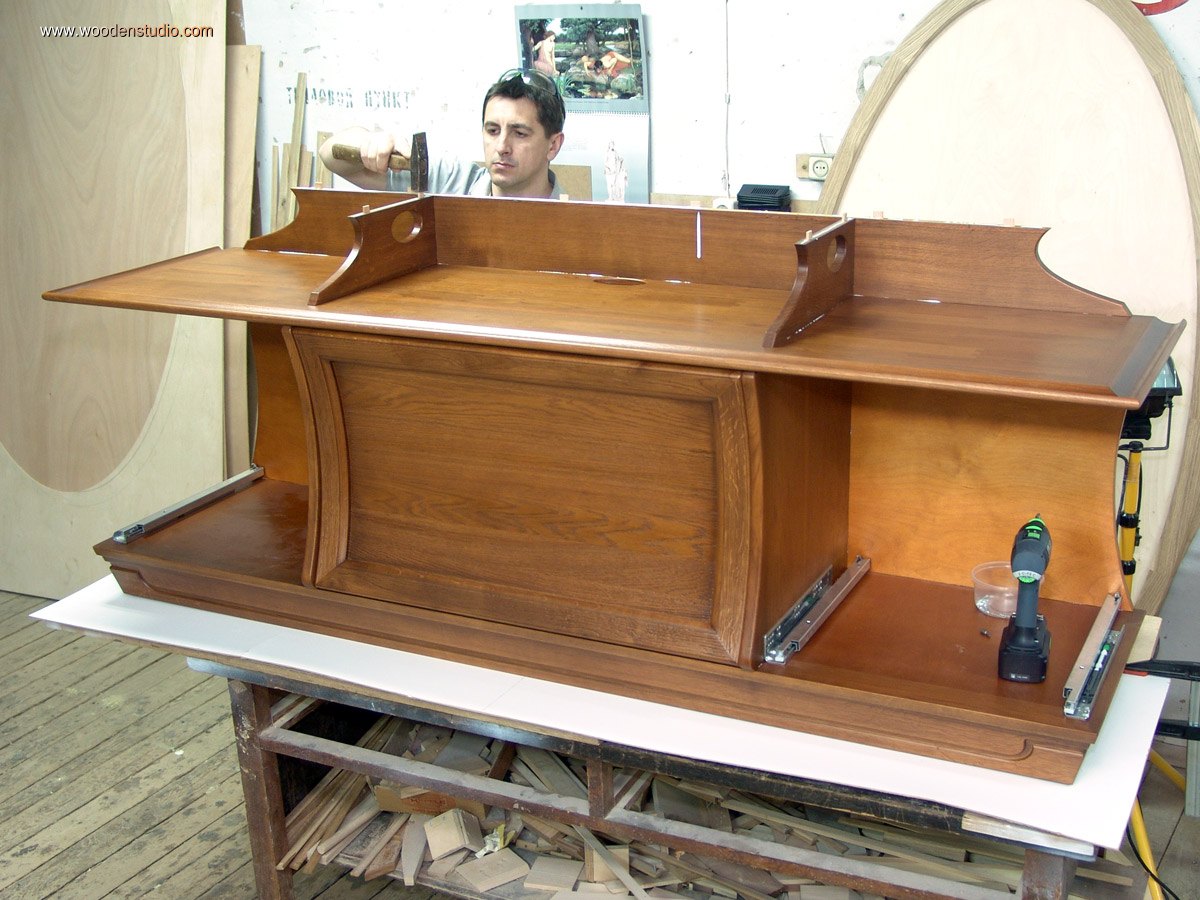

Продолжаю сборку тумбы для телевизора.

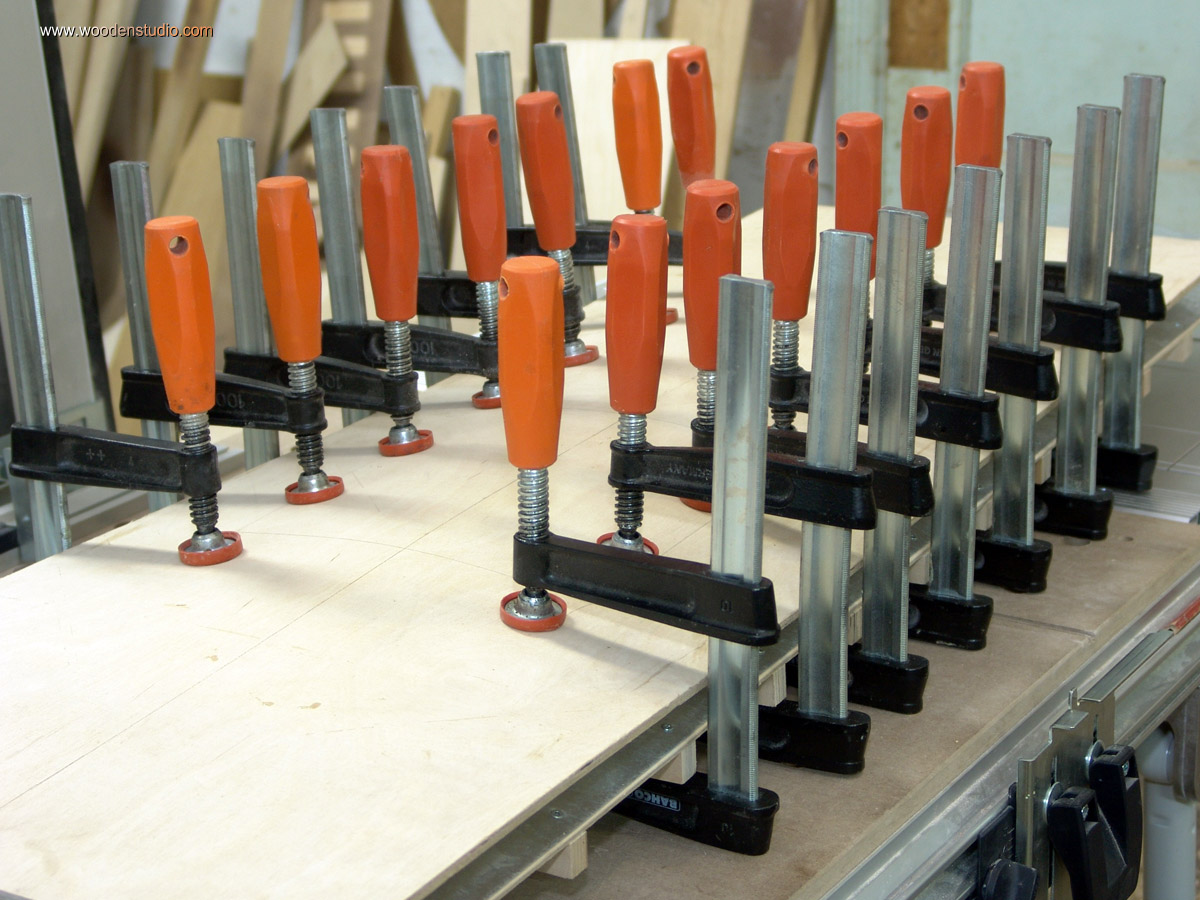

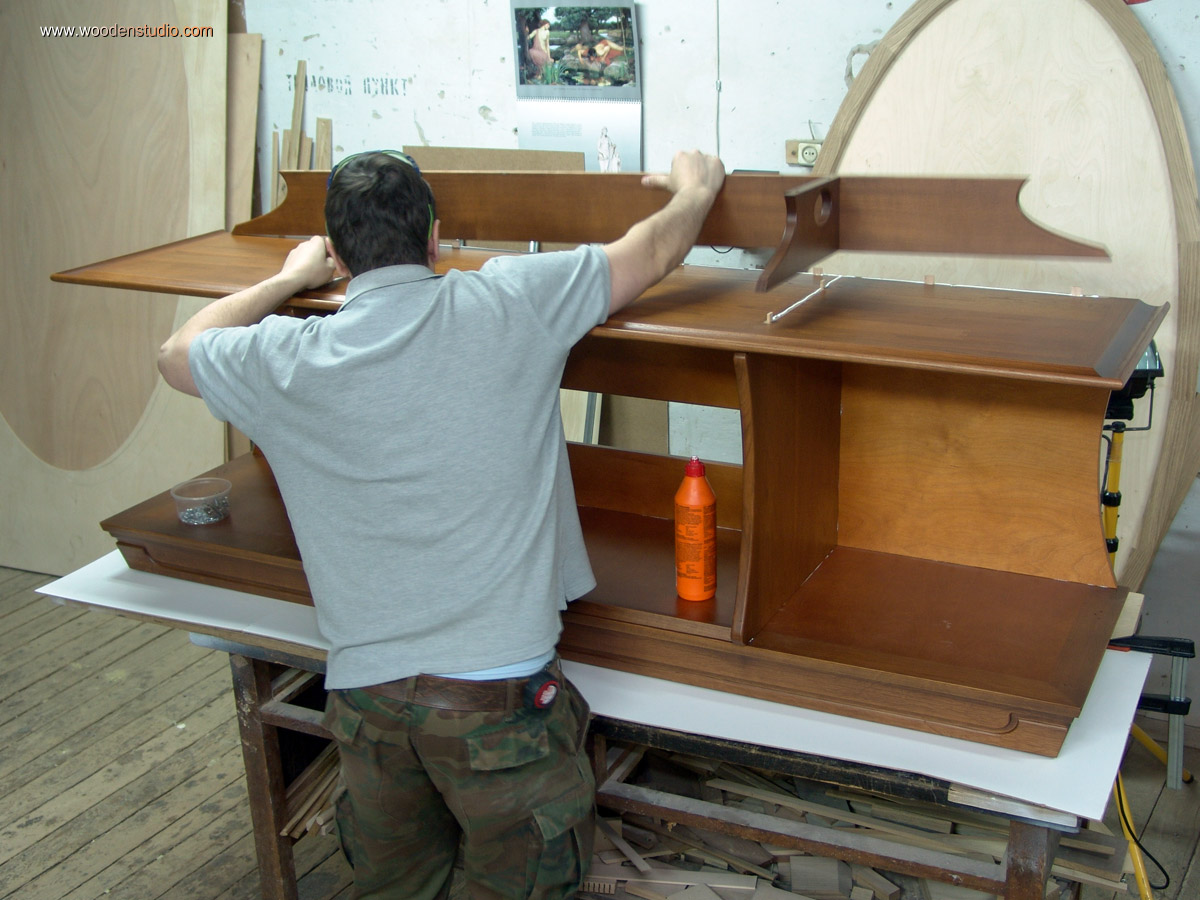

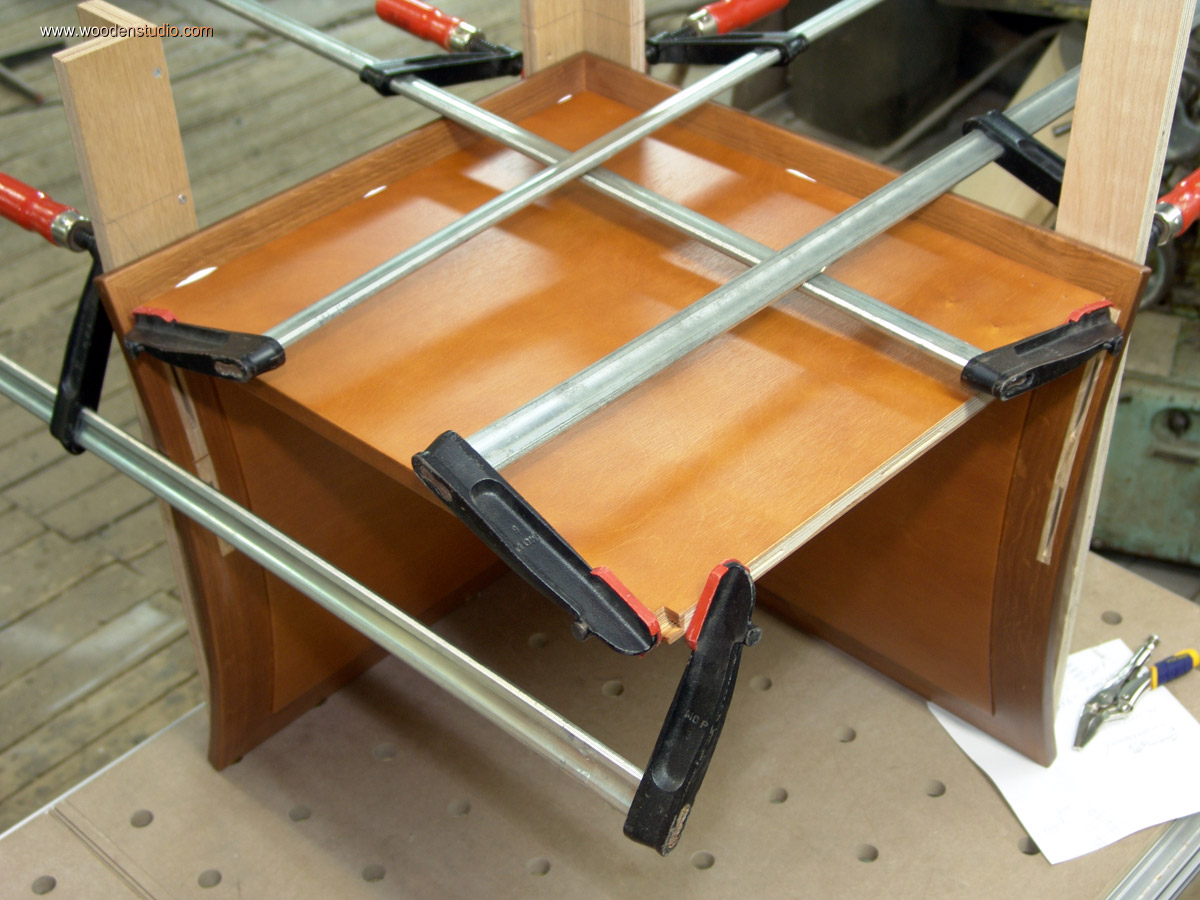

Процесс склеивания телевизионной тумбы.

Аналогичные операции произвожу с выдвижными ящиками, которые в виду сложной геометрии клеятся в несколько этапов. По окончании сборки каждый ящик занимает свое место в тумбе для телевизора.

Сейчас можно на время оставить корпус тумбы для окончательного застывания клея. Тем временем можно заняться изготовлением еще одного выдвижного ящика и небольшой корзинки для дров. Стоит пояснить, что телевизионная тумба находится в каминном зале. И помимо основной цели ей изначально назначено еще несколько функций. Одна из которых — хранение деревянной корзинки для дров.
Подробнее про изготовление: «Деревянной корзинки для дров» .

Здесь же больше уделю внимание внутреннему выдвижному ящику. Хоть он и находится внутри тумбы и скрыт от взгляда, тем не менее я принял решение сделать его под стиль самой тумбы и уйти от прямолинейной конструкции. Это в первую очередь коснулось лицевой крышки выдвижного ящика. Она имеет изогнутую форму и вырезанную ручку в виде половинки эллипса.

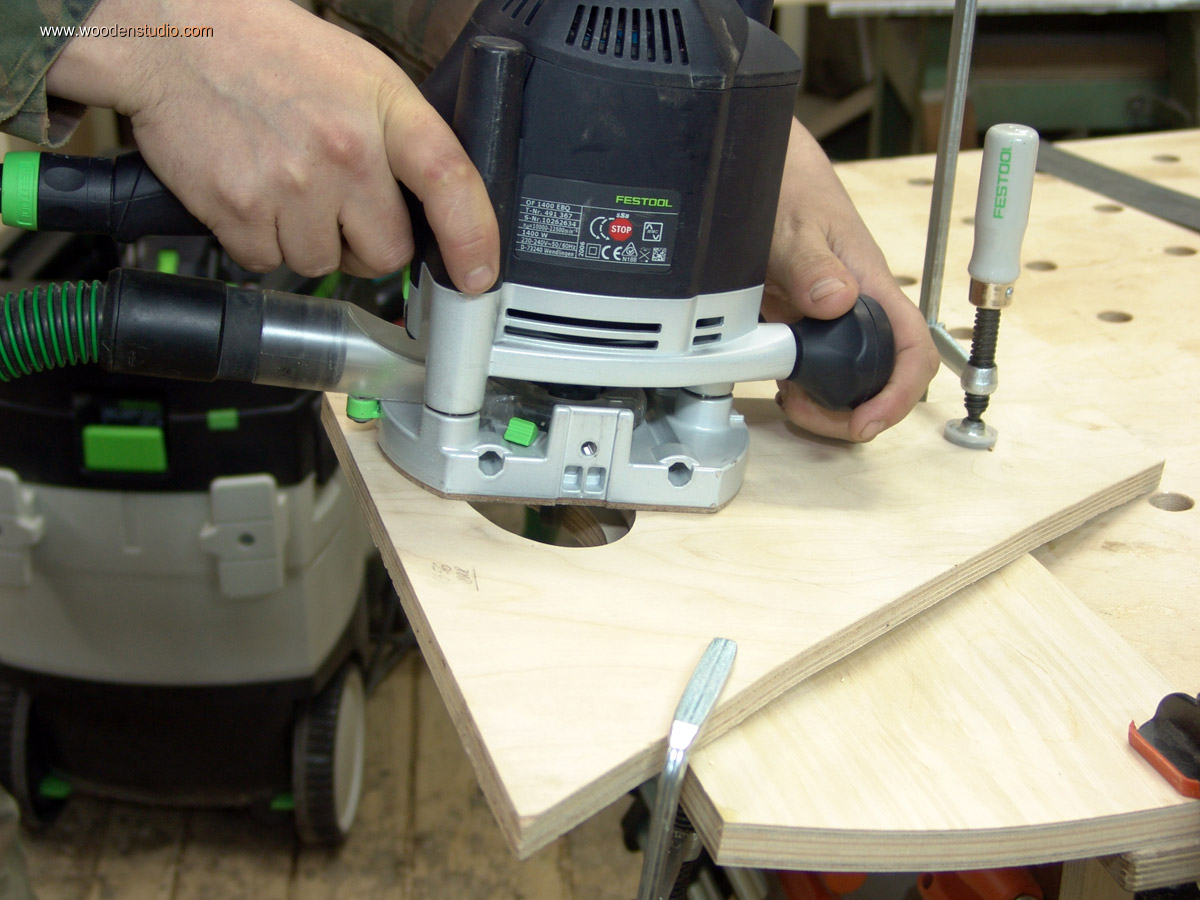

Пока заготовке для крышки придавалась изогнутая форма, приготовил шаблон для изготовления ручки. Воспользовавшись ручным фрезером с копировальным кольцом, сделал вырез в крышке. Затем все кромки зафанеровал шпоном, затонировал и покрыл лаком.

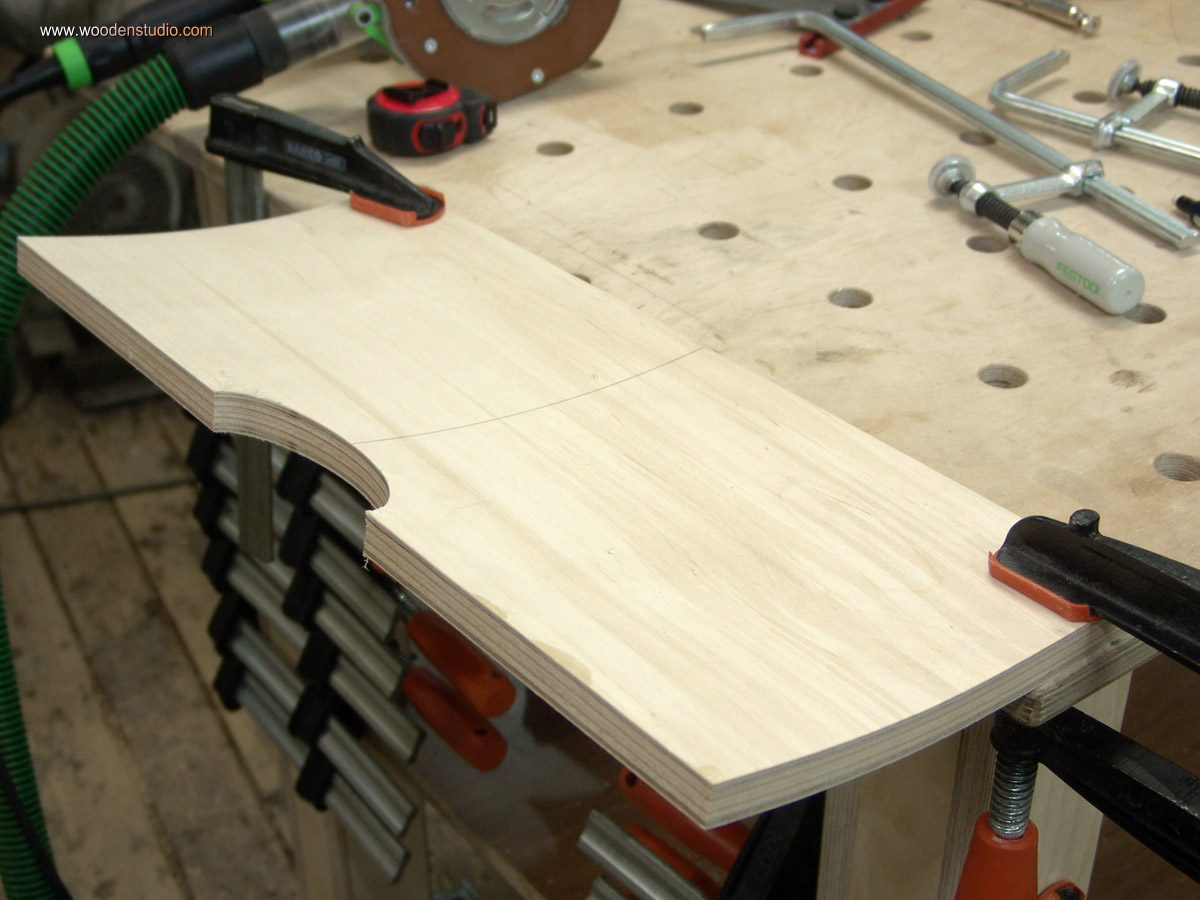

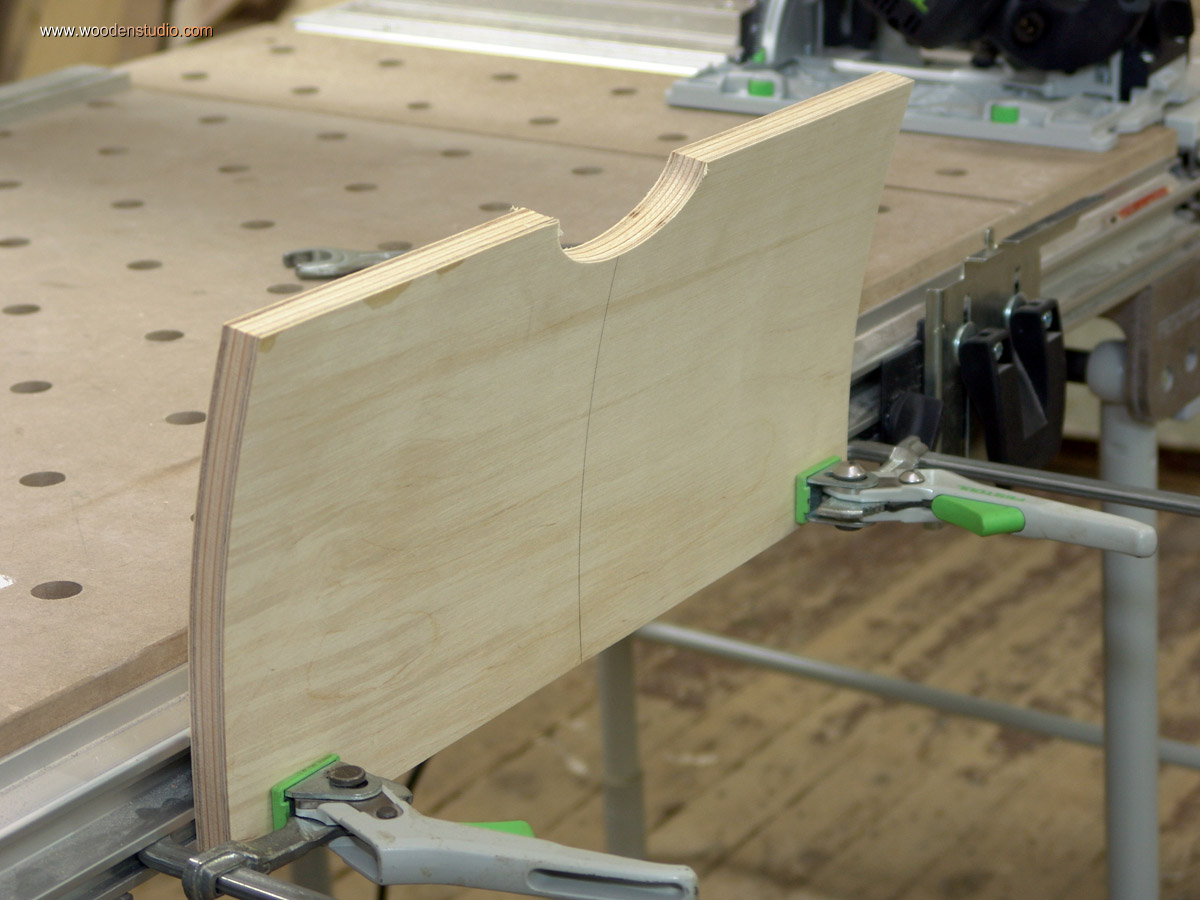

Изготовление гнутой крышки внутреннего выдвижного ящика.

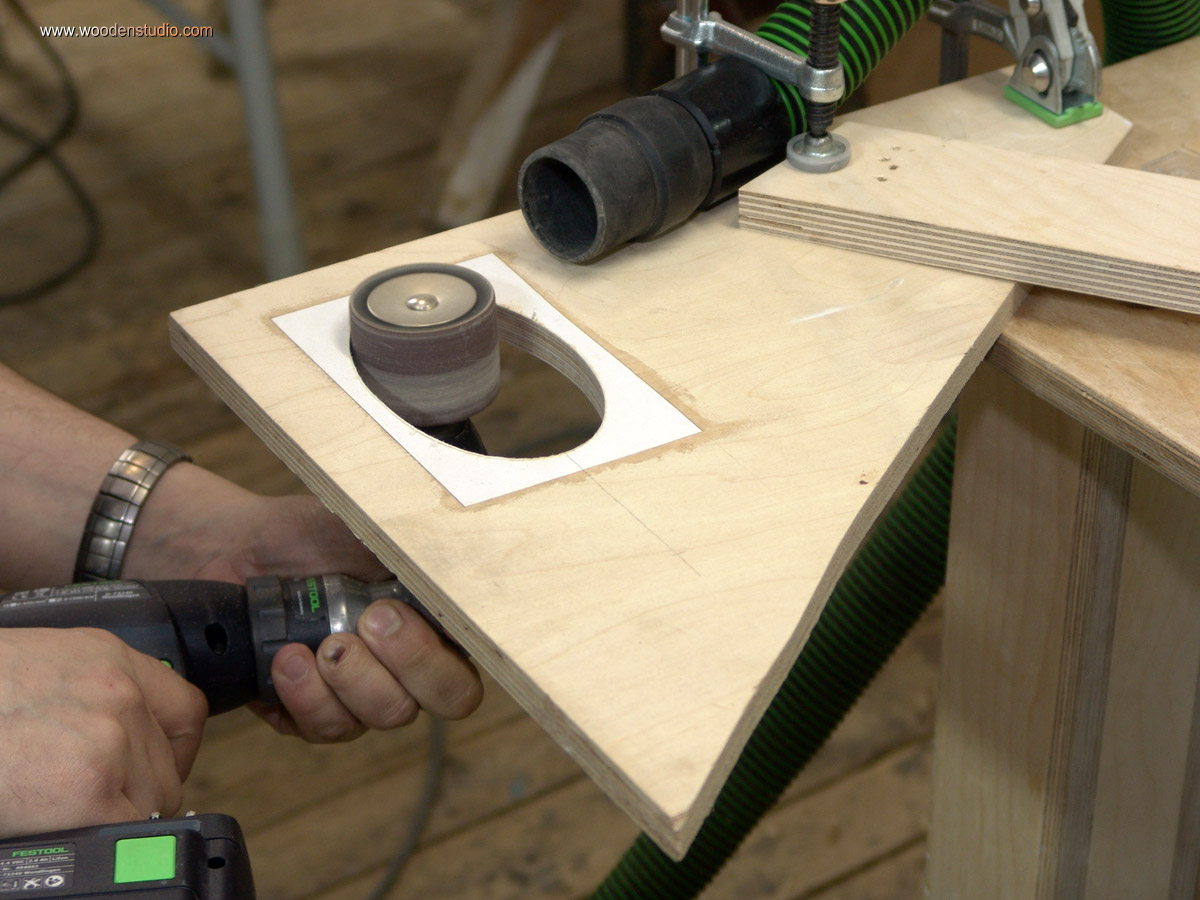

Подготовка шаблона для фрезерования ручки.
Фрезерование ручки выдвижного ящика фрезером Festool OF 1400 с копировальным кольцом.
Принцип фрезерования ручки.

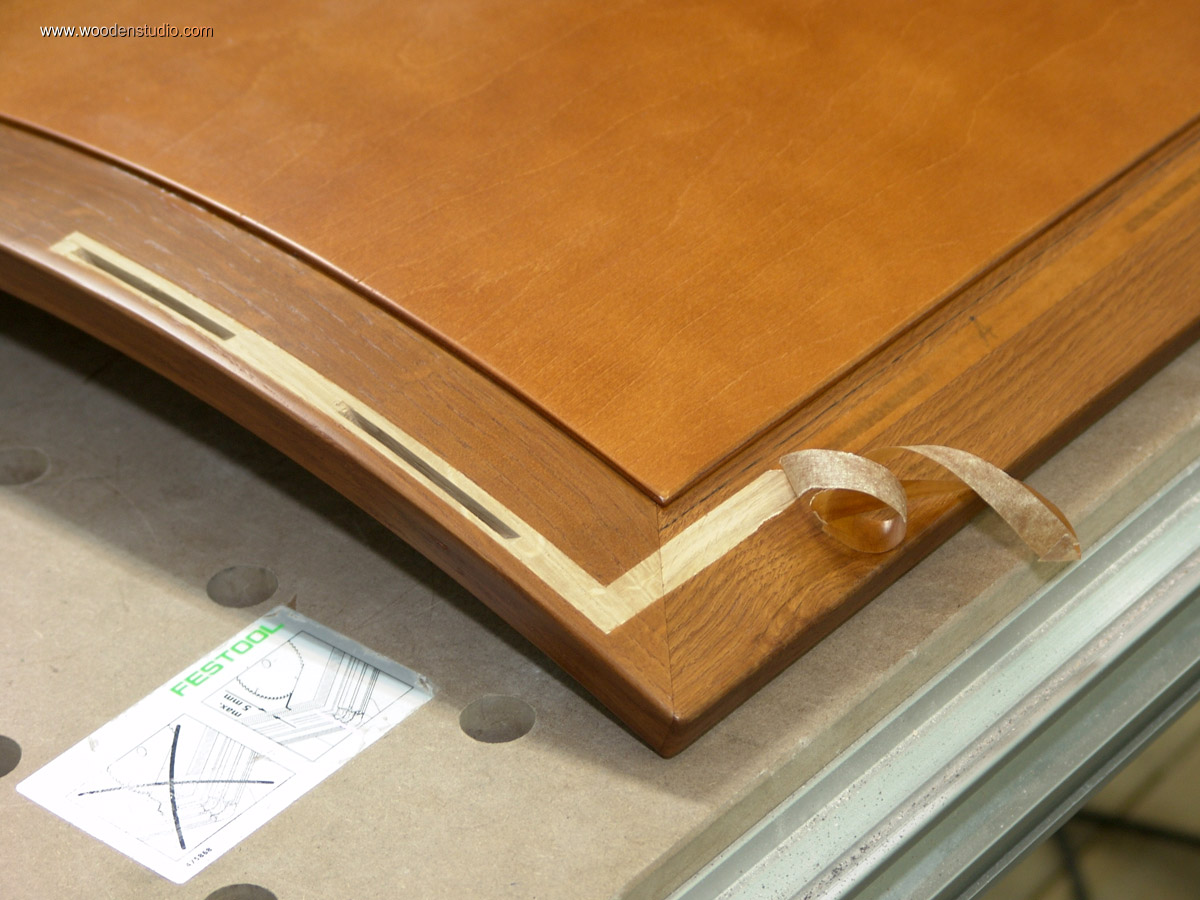

Гнутая крышка выдвижного ящика.

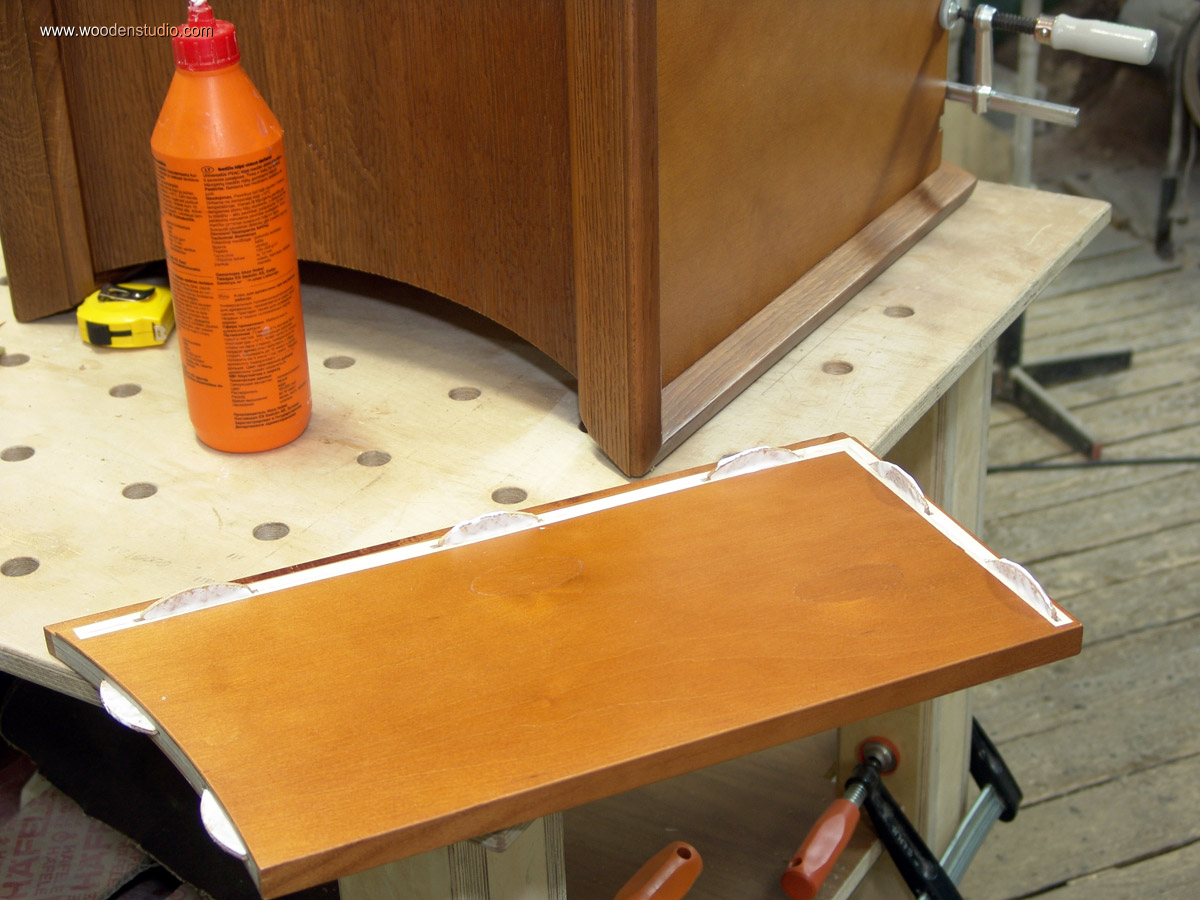

Подготовка кромок ящика под фанерование.
Фанерование кромок натуральным шпионом.

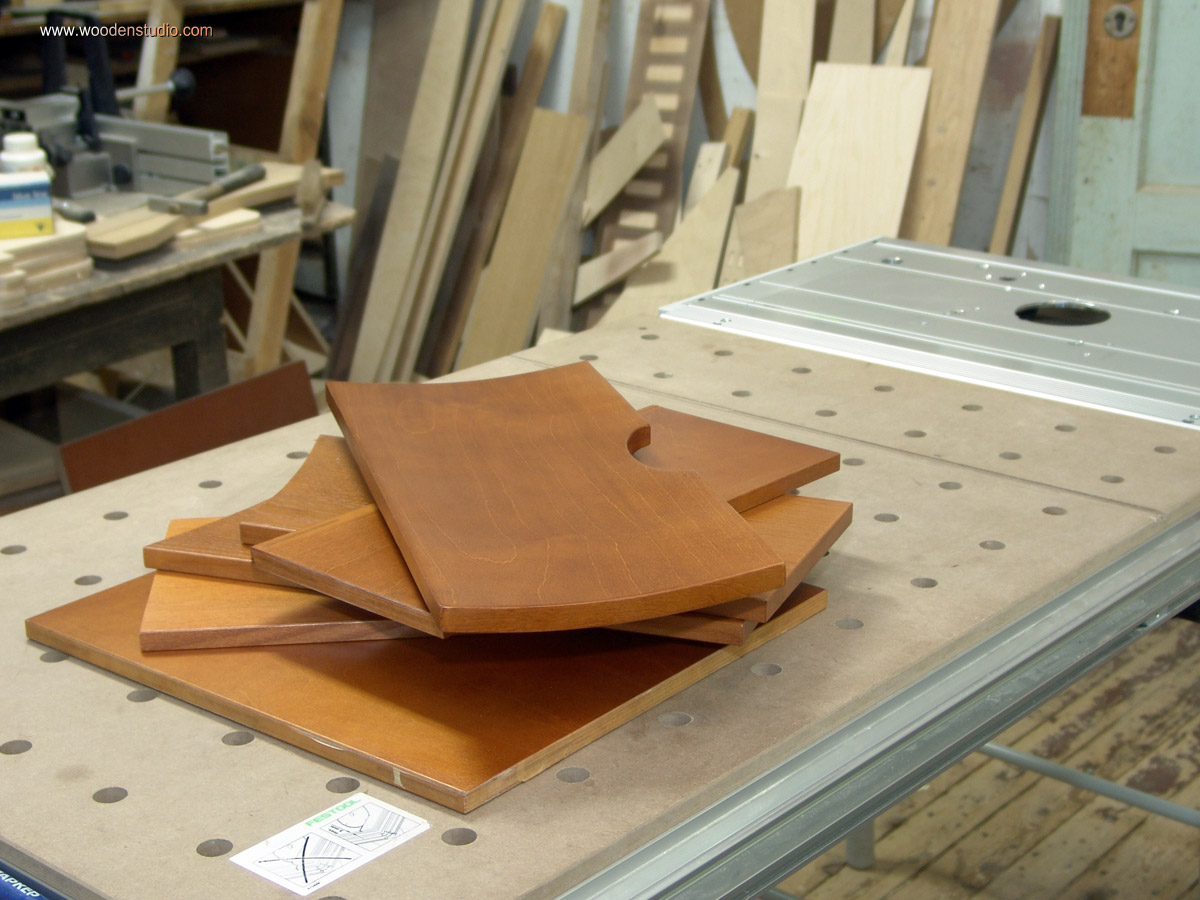

Окрашенные детали выдвижного ящика перед сборкой.

Осталось склеить внутренний выдвижной ящик, закрепить его в корпусе тумбы для телевизора, установить полку в центральной нише и… проверить работоспособность всех элементов.

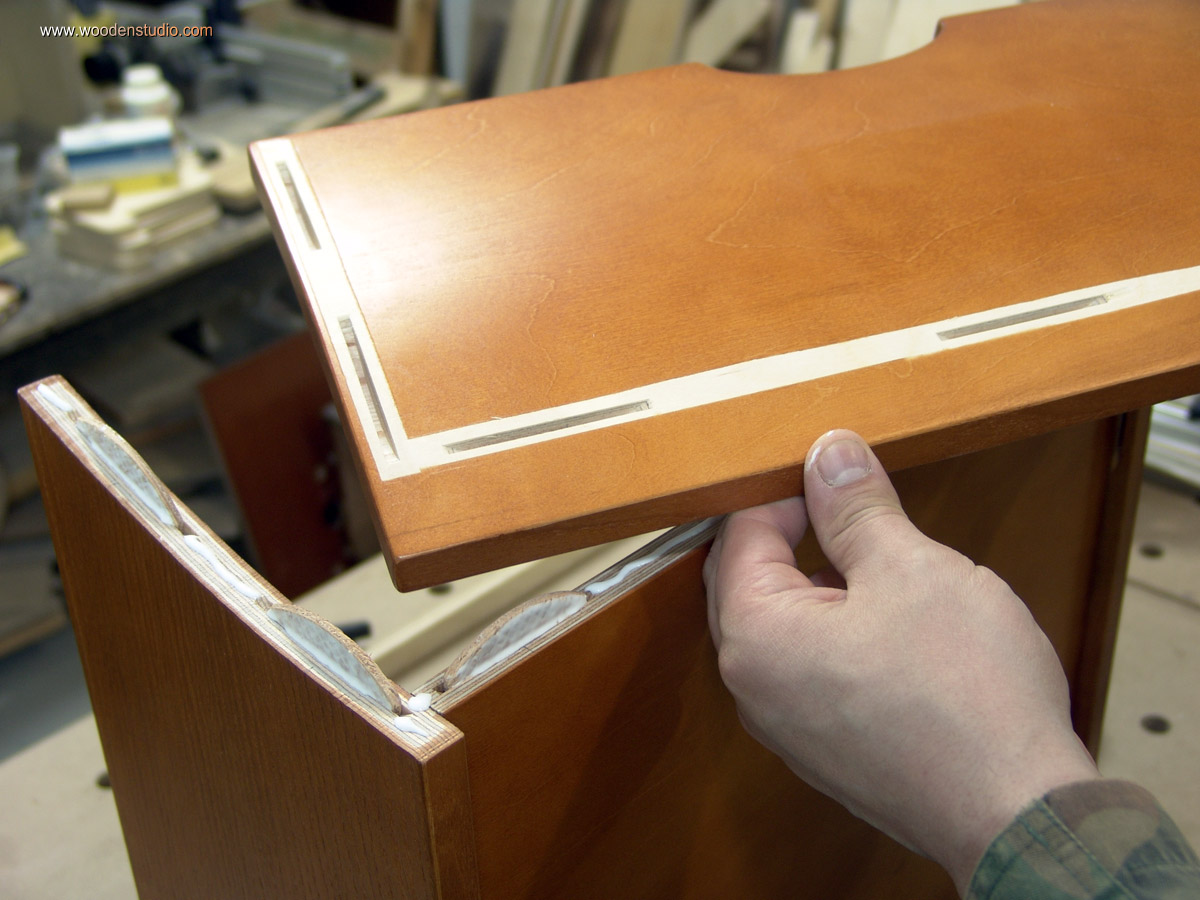

Все места склейки предварительно были защищены перед окрашиванием.

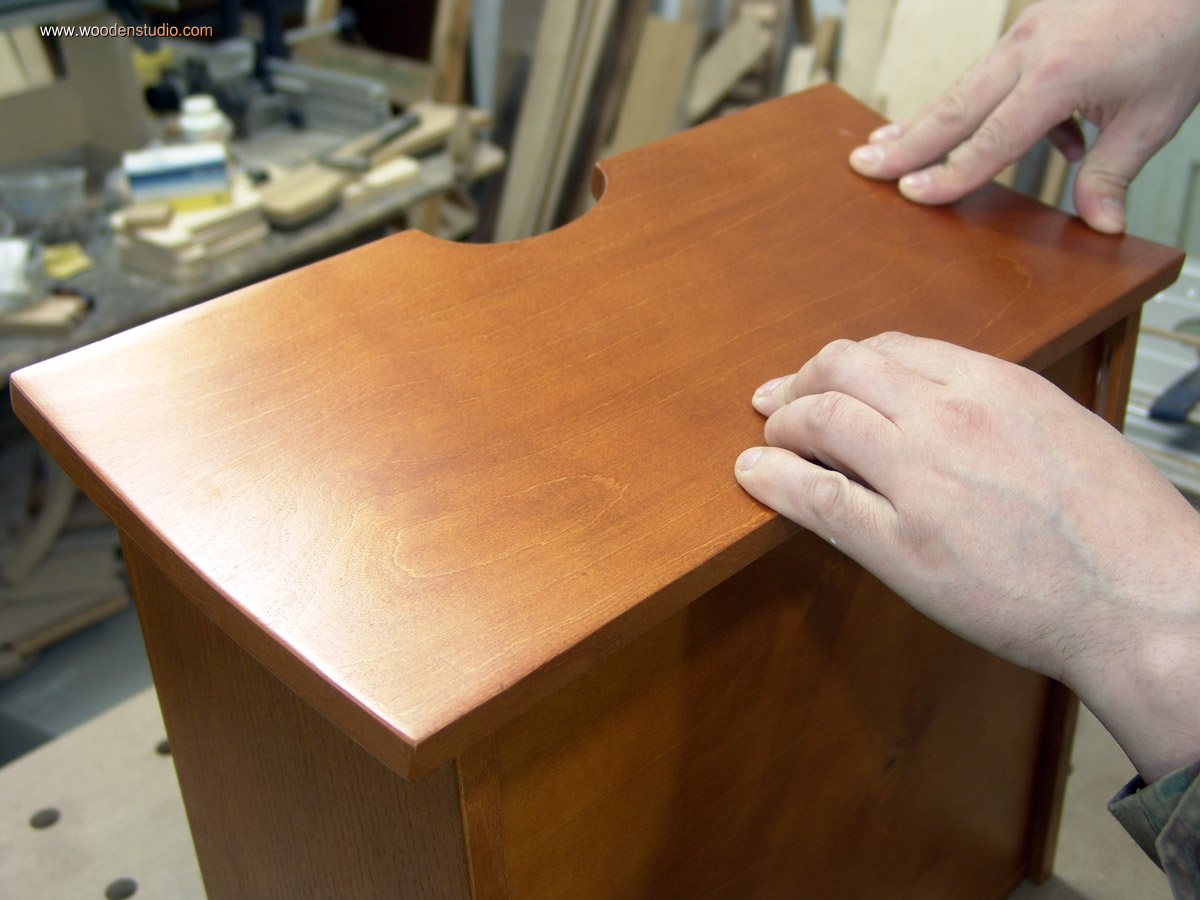

Наклеивание крышки выдвижного ящика.

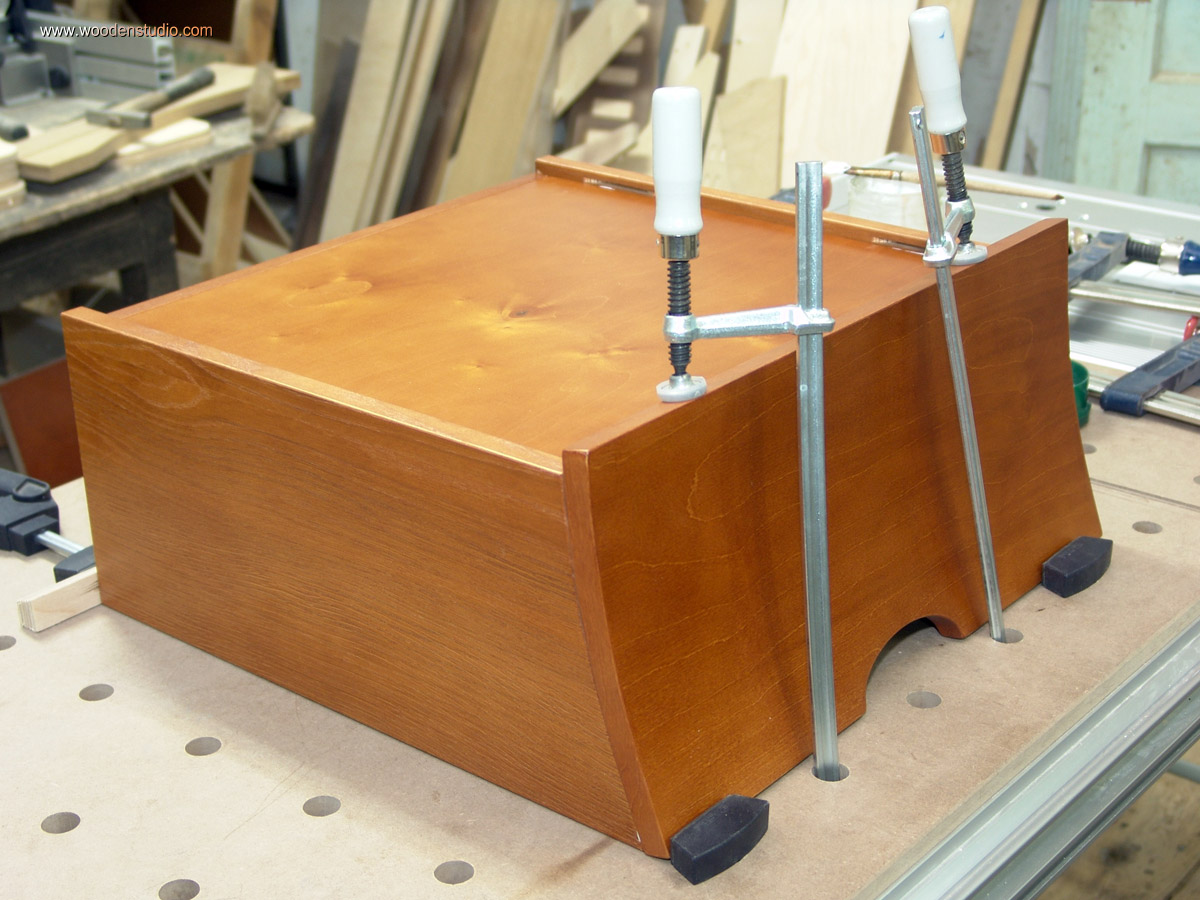

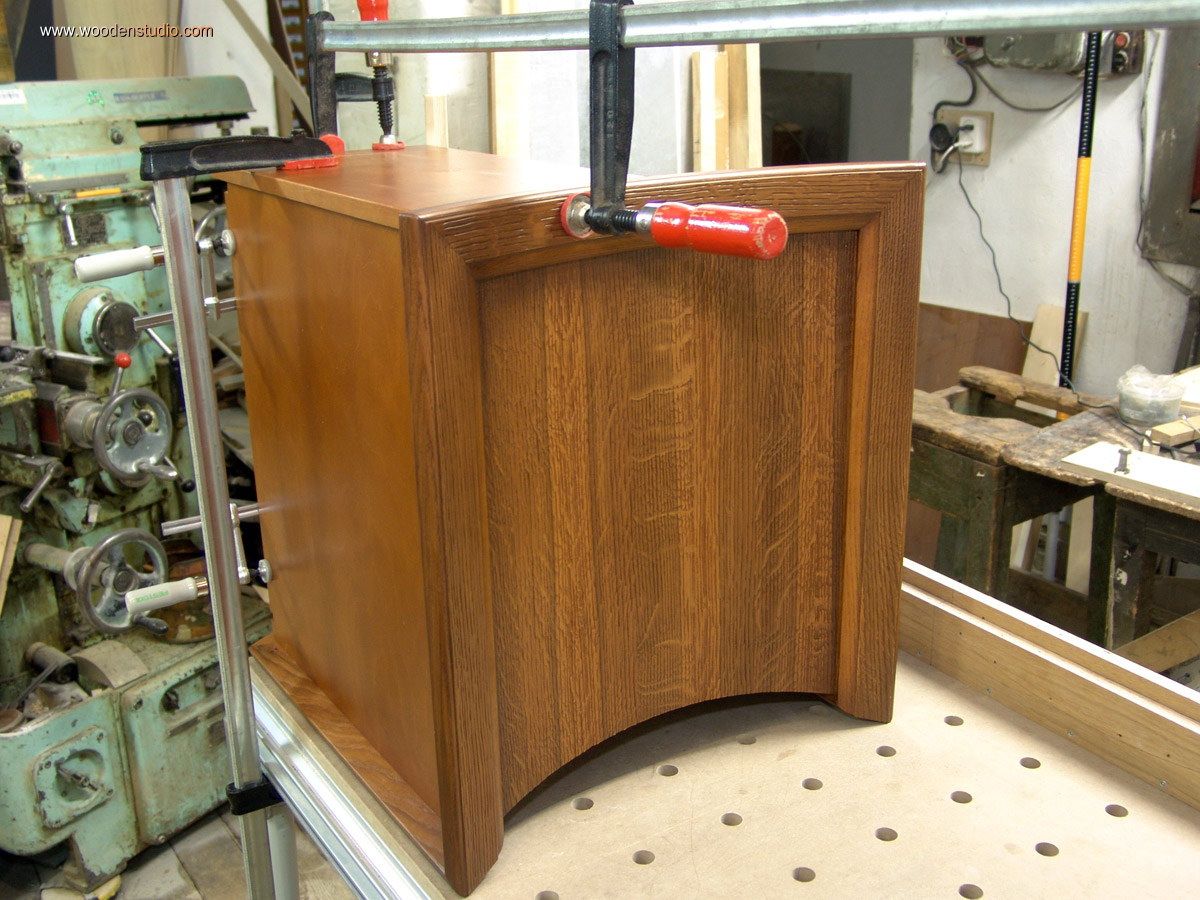

Фиксация крышки в момент приклеивания.
Крепление внутренней полки телевизионной тумбы.

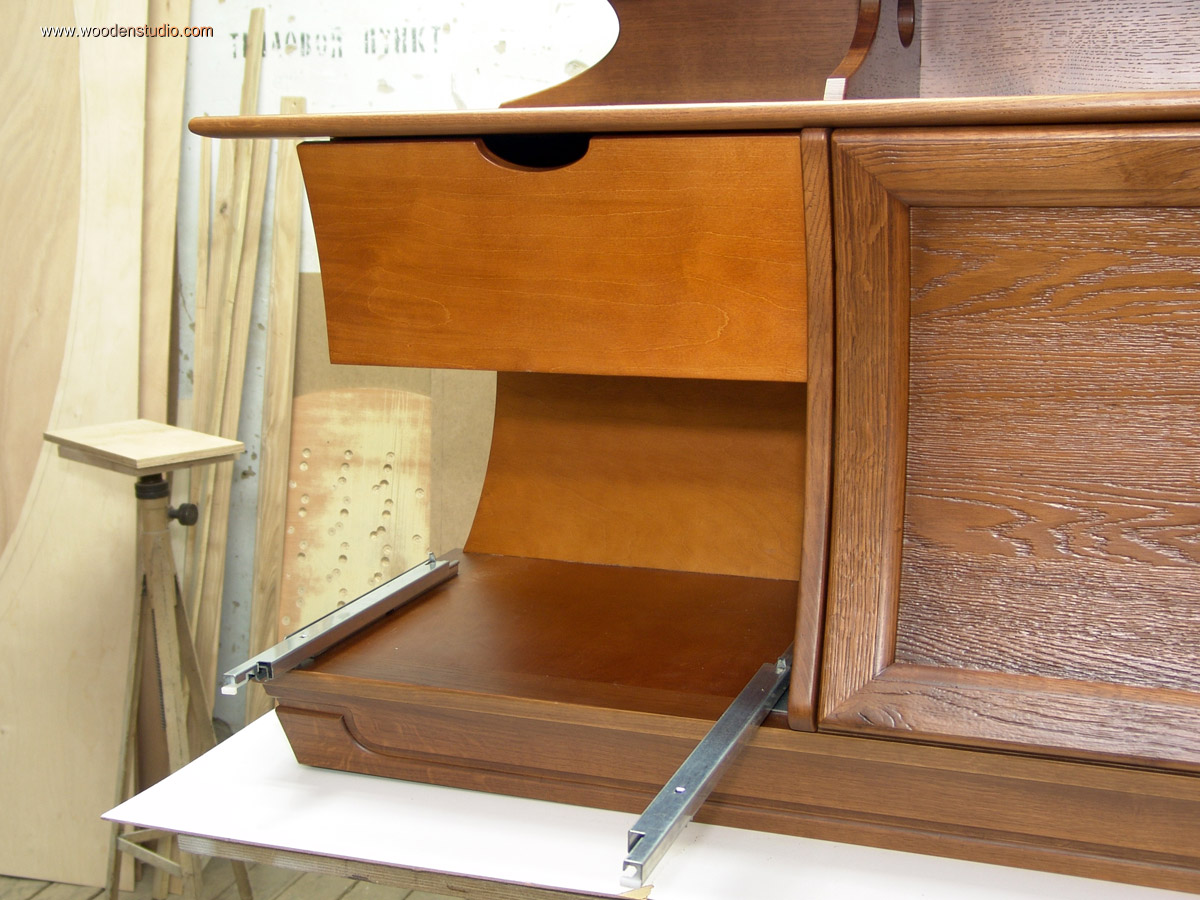

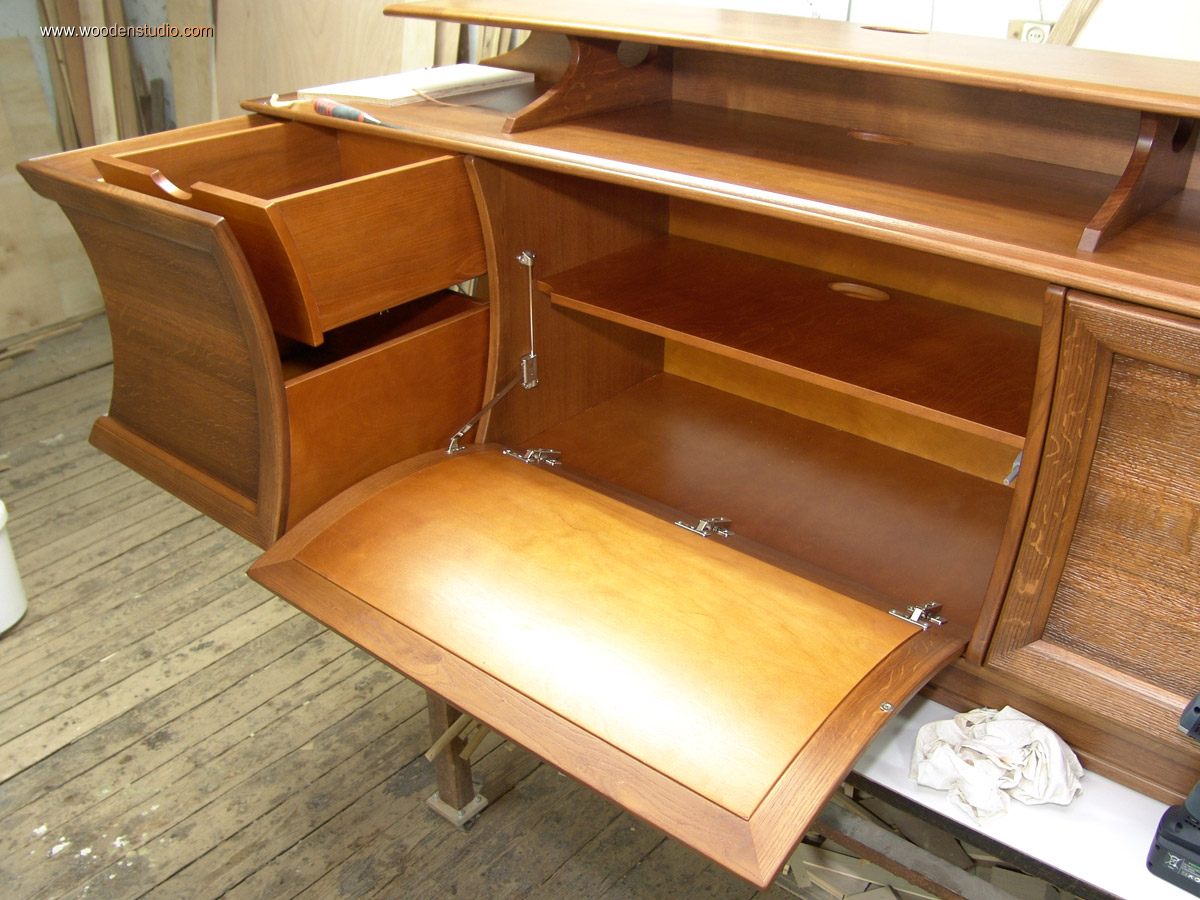

Установка выдвижных ящиков.
Настройка механизмов плавного открывания.

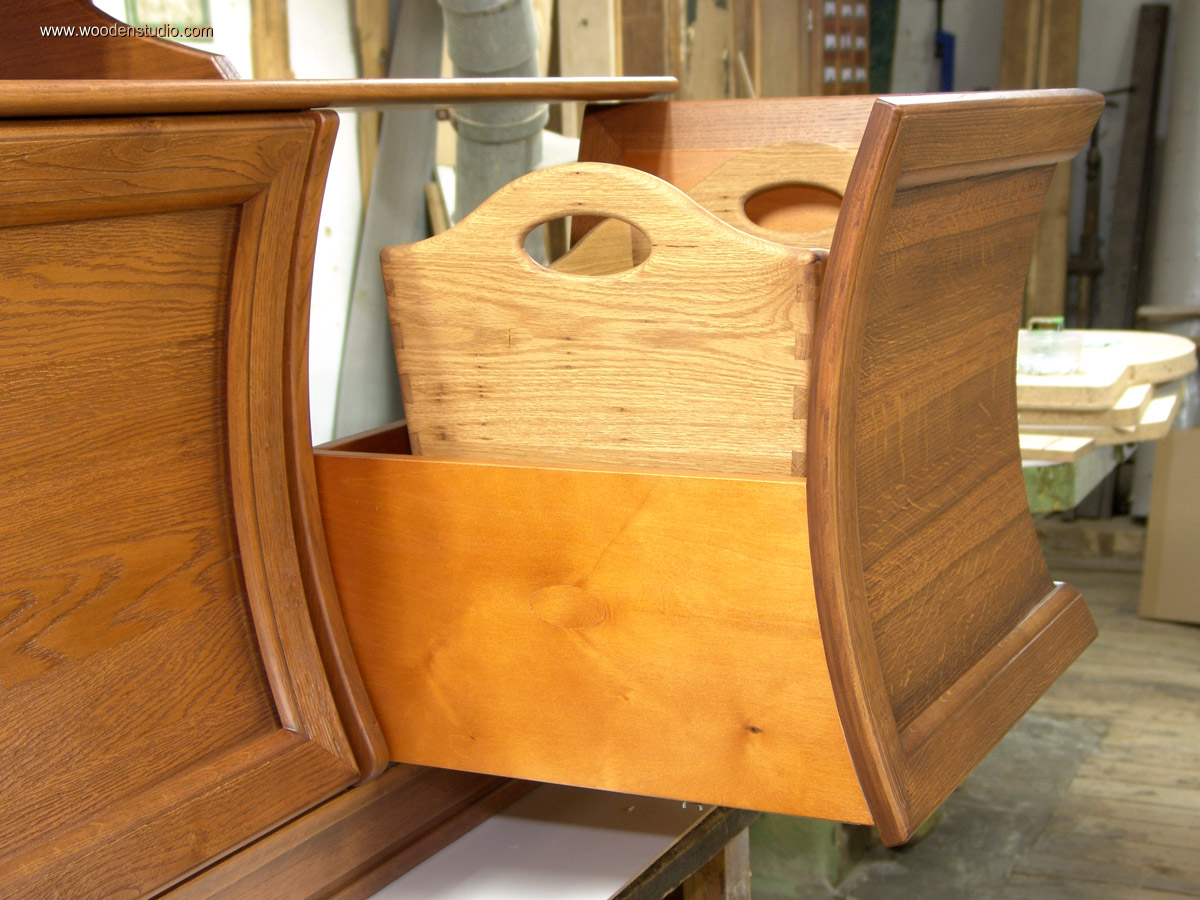

В правой части расположился ящик для дров.

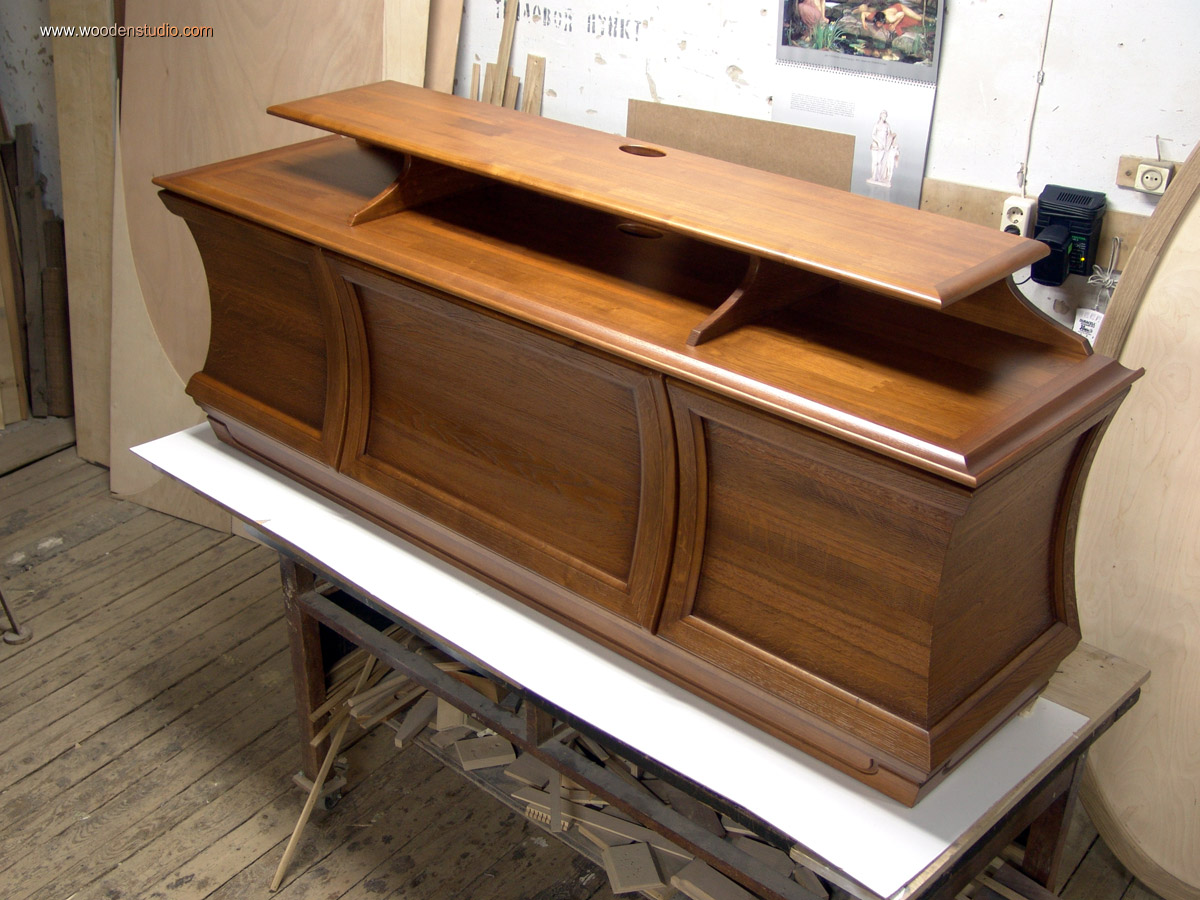

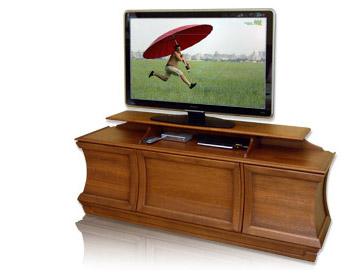

Тумба для телевизора в сборе.

На этом работа по изготовлению тумбы для телевизора с выдвижными ящиками завершена. Пару фотографий на память и тумба отправляется на место постоянной дислокации.

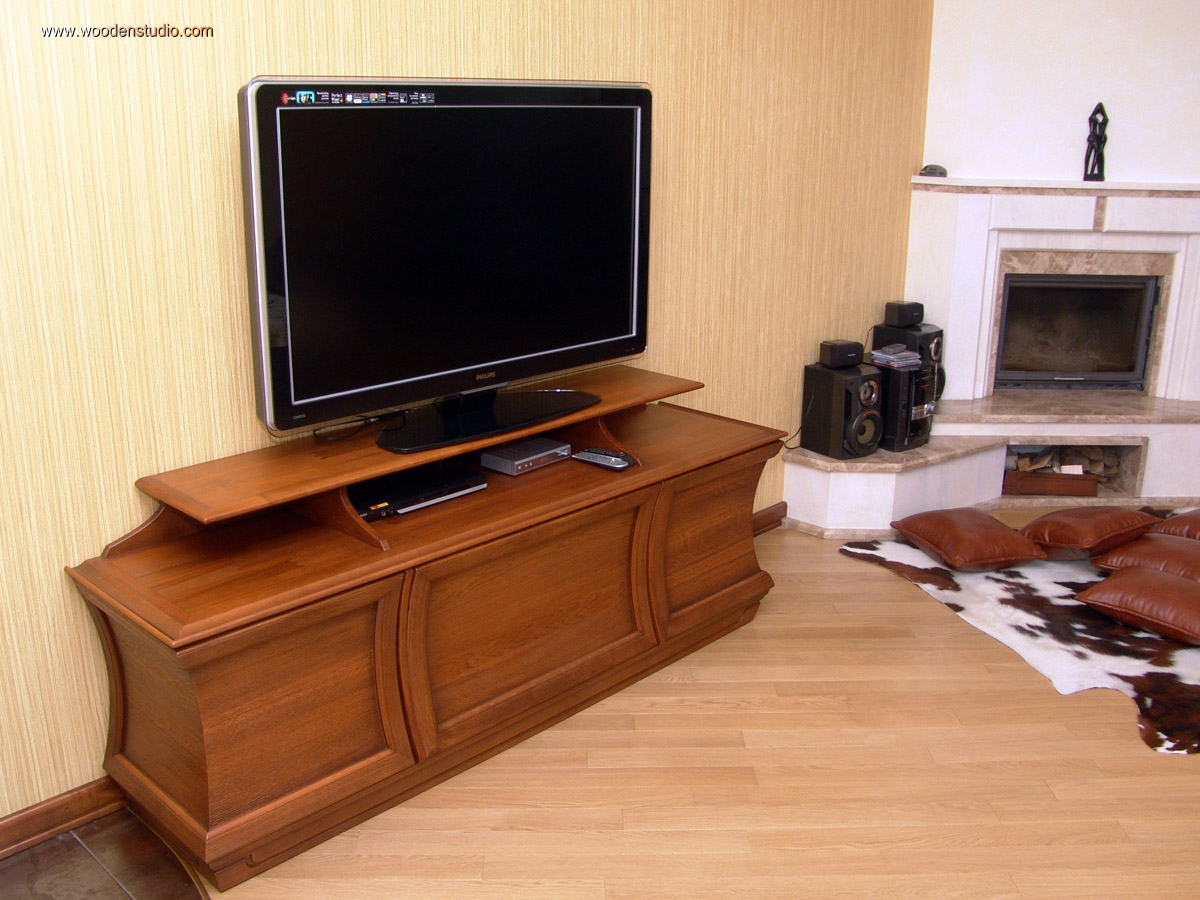

Тумба для телевизора из натурального дерева.
Тумба под телевизор с выдвижными ящиками и вогнутыми фасадами.

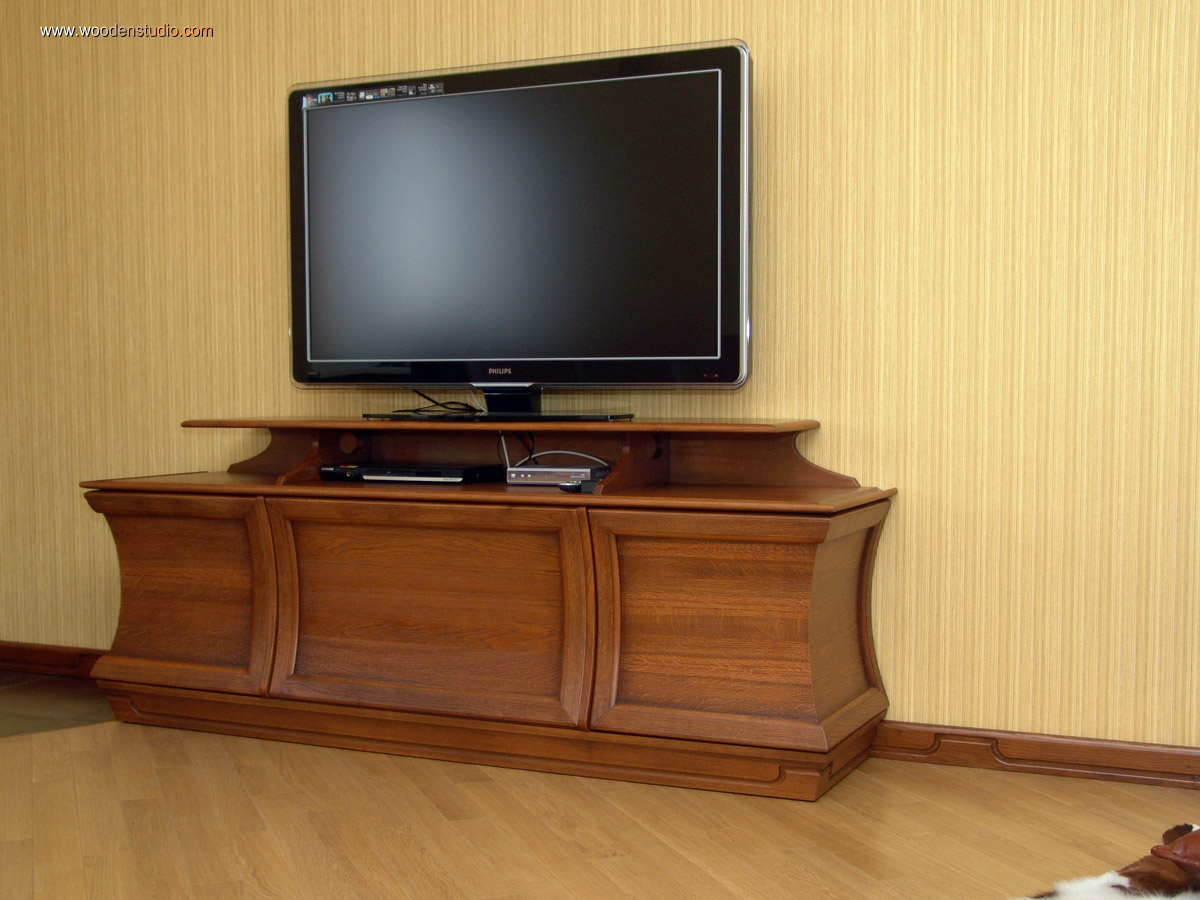

Деревянная тумба для телевизора в интерьере.
Тумба для телевизора. Вид сбоку.

P.S. Небольшой видеофрагмент, демонстрирующий работу выдвижных систем тумбы для телевизора.
